Type de produit	Caméra de surveillance sans fil
Marque	Lupus Electronics
Modèle	LE811 (RADCON LE 811F)
Dimensions	23 × 23 × 23 mm
Poids	20 g
Alimentation	Adaptateur secteur 2x8V ; adaptateur pour pile (pile non fournie)
Capteur	1/3" Sharp CMOS, 380 TVL, 628x582 pixels
Lentille	1 mm, angle de vue 62°
Transmission	2.4 GHz, puissance 10 mW, portée jusqu'à 100 m en extérieur, 20-50 m en intérieur
Audio	Transmission audio intégrée
Sensibilité lumineuse	Fonctionne à partir de 1.5 Lux
Canaux	4 canaux sélectionnables (interrupteurs sur la caméra)
Connectivité	Sortie vidéo pour téléviseur, enregistreur ou PC (entrée vidéo requise)
Contenu du kit	Caméra LE811, récepteur 4 canaux, 2 adaptateurs secteur, adaptateur pour pile, clé de mise au point, support de fixation avec vis et chevilles
Température de fonctionnement	-10°C à 50°C
Entretien et nettoyage	Ne pas toucher le capteur ; utiliser un chiffon doux imbibé d'alcool si nécessaire. Éviter l'humidité, la poussière, les champs magnétiques et la lumière directe du soleil.
Sécurité	Ne pas exposer à des sources de chaleur, de champ magnétique ou de rayonnement électromagnétique intense.
Réparabilité	Pièces détachées non spécifiées ; contacter le revendeur en cas de défaut.

FOIRE AUX QUESTIONS - LE811 Lupus Electronics

Comment installer la caméra Lupus Electronics LE811 ?

Choisissez un emplacement stratégique, fixez les chevilles au mur ou plafond, puis vissez le support. Montez le support autour de la caméra et assemblez le tout. Réglez la direction de la caméra.

Comment changer le canal de transmission ?

Retirez le cache avant de la caméra en dévissant la partie autour de l'objectif. Vous verrez un carré avec deux interrupteurs marqués ON, KE, 1, 2. Réglez les interrupteurs selon le canal souhaité : Canal 1 : ON et KE ; Canal 2 : 1 et KE ; Canal 3 : ON et 2 ; Canal 4 : 1 et 2.

Quelle est la portée maximale de la caméra ?

En extérieur sans obstacles, la portée peut atteindre 100 mètres. Dans les bâtiments, elle est de 20 à 50 mètres selon les obstacles.

Peut-on utiliser la caméra la nuit ?

Oui, la caméra fonctionne à partir de 1.5 Lux, ce qui permet une utilisation en conditions de faible éclairage. Cependant, elle n'est pas infrarouge, donc sans lumière ambiante, l'image sera très sombre.

Comment alimenter la caméra ?

La caméra est livrée avec un adaptateur secteur 2x8V. Vous pouvez également utiliser un adaptateur pour pile (pile non fournie) pour une alimentation portable.

Puis-je connecter la caméra à un téléviseur ou un PC ?

Oui, le récepteur inclus peut être connecté à un téléviseur, un enregistreur ou un PC via une entrée vidéo composite.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon doux imbibé d'alcool pour nettoyer la surface du capteur si elle est touchée accidentellement. Évitez de toucher directement le capteur.

Que faire si un élément manque dans le kit ?

Contactez votre revendeur dès que possible. Le kit doit contenir : caméra, récepteur, adaptateurs secteur, adaptateur pour pile, clé de mise au point, support de fixation, vis et chevilles.

La caméra est-elle compatible avec d'autres récepteurs ?

La caméra utilise une fréquence 2.4 GHz et un codage spécifique. Il est recommandé d'utiliser le récepteur fourni pour garantir la compatibilité.

Où ne pas installer la caméra ?

Évitez les endroits très chauds ou froids (hors plage -10°C à 50°C), à proximité de champs magnétiques, de rayonnements électromagnétiques puissants, de lampes fluorescentes, d'objets réfléchissants, ou en plein soleil.

MODE D'EMPLOI LE811 Lupus Electronics

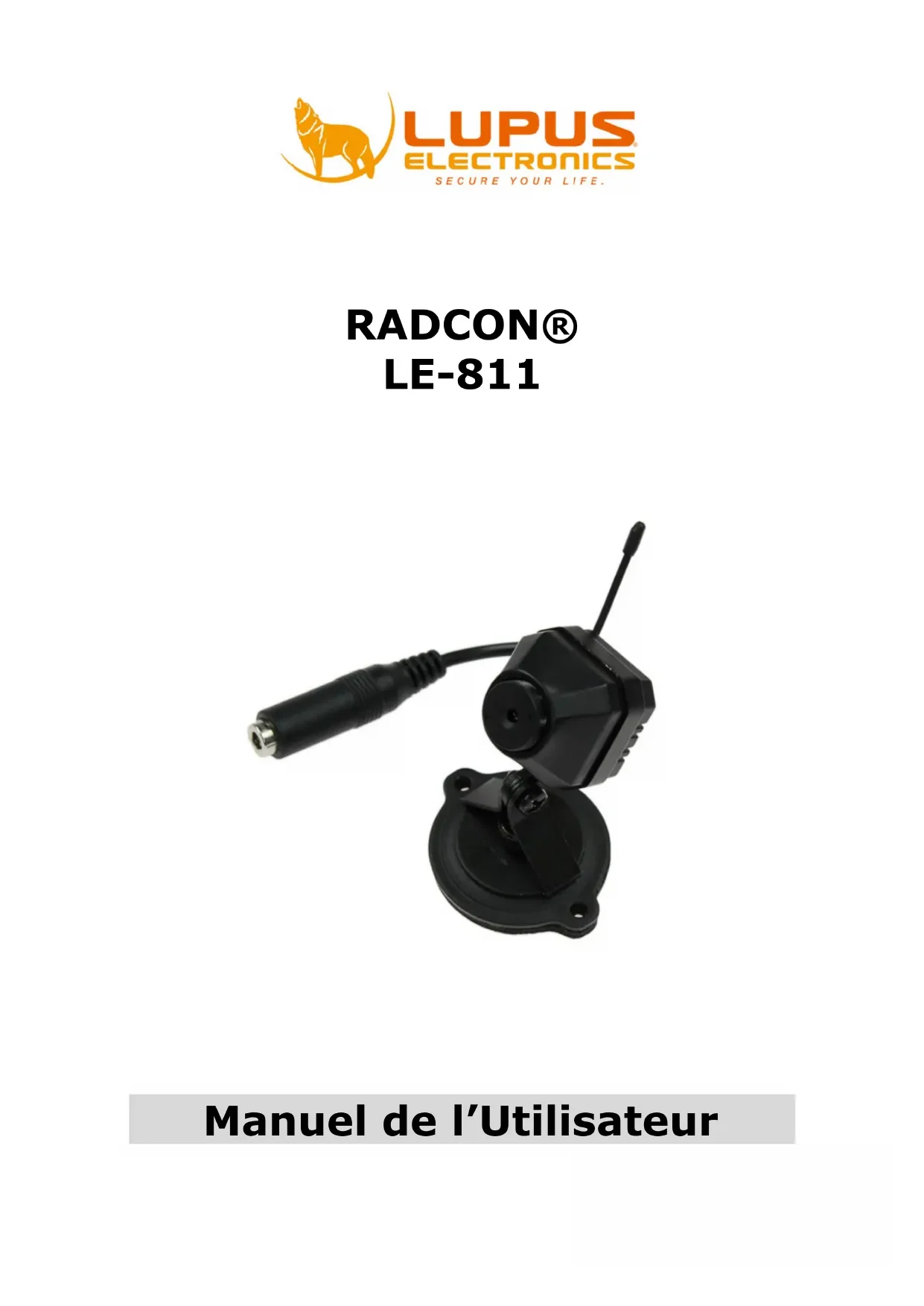

Manuel de l'Utilisateur

Merci d'avoir acheté un de nos produits Lupus-Electronics. Avant d'utiliser ce produit, veillez dire attentivement ce manuel d'instructions pour assurer la(Meilleure)utilisation de votre produit.

Précautions:

1. Ne touchez pas la surface du capteur. Utilisez un chiffon doux imbibé d'alcool pour nettoyer la surface si elle est touchée accidentellement.
2. Veiller à ce que la tension d'alimentation soit correcte.

3. Ne pas stocker l'appareil dans l'emplacement suivant :

4. Lieux extrémement chauds ou froids (la température de fonctionnement est de -10 ~ 50 degrès)

5. À proximé de sources ou de champs magnétique
6. Près de puissants rayonnements électromagnétiques
7. Lieux trop humides ou poussiereux
8. Près de lampes fluorescentes ou des objets reflèant une forte lumière

9. Sources lumineuses trop variable (cela pouvant causeur un scintillage)

10. Évitez au maximum le contact direct avec le soleil.

Description

Remarquable qualité dans des designs originaux : Les mini-camères par Lupus Electronics. Il existe de multiples domaines d'application pour nos quasi invisible et donc très discrèteamera de video-surveillance RADCON LE 811F. À où seul un très faible niveau de surveillance est jugée nécessaire, la RADCON LE 811F est définitivement le modele de votrechoix!

Spécifications Techniques

• Capterur CCTV 1/3" Sharp CMOS avec 380 TVL
• 628x582 pixel
  Lentille de 1mm, 62^ d'angle
  Transmission audio
• Toutes petites dimensions: 23 × 23 × 23 mm
  Legere maximale: 20g
  2.4 GHz avec transmission de 10mW
• Fonctionne avec un minimum de 1.5 Lux et permet ainsi des applications avec de difficultes conditions d'éclairage
• Radio allant jusqu'à 100 metres (en espace ouvert sans obstacles radio) 20-50 metres de portée radio dans les bâtiments
• Peut être connecté à des téléviseurs, des enregistrateurs et des PC (entree video requise)
  2.4 GHz avec récepteur 4-sélecteur de canaux inclus
• Adaptateur d'alimentation 2x8V pour laamera et recepteur inclus.

Contenu

• 1 Caméra LE 811 avec une sortie de cable intégrée (adaptateur secteur) et une antenné émettrice également sur la camera
• Un adaptateur secteur
• Un adaptateur pour pile (pile non fournie)
  Un manuel utiliseur
• Une clé pour ajuster le focus
• 2 Vis et 2 chevilles pour fixer le support de laamera
• Un support de fixation complenant :

O Une rondelle pour fixer sur le mur
O Un carré pour enveloppper laamera
Un support pour maintainir l'ensembleamera et support
2yis

Assurez-vous que tous les éléments indiqués ci-dessus sont inclus dans votre Kit. Si un élément venait à manquer, contactez votre revendeur le plus+tot possible.

Installation

1. Choisissez l'emplacement où vous souhaitez installer votre camera détecteur de mouvement. Cet emplacement est sans doute stratégique et se situe là où il y a un risque potentiel d'y croiser voleurs ou autre risqué à surveiller.
2. Installez les 2 chevilles à votre mur ou plafond puis fixez le support et sa camera à l'aide des 2 vis.
3. Montez le support autour de la camera et l'autre piece afin d'assembler le tout à l'aide des vis
4. Fixez laamera et son support sur la fixation au mur/plafond
5. Reglez enfin la direction pour laamera.

Réglages des chaînes (caNAux)

1. Notreamera dispose de 4 différents canaux ou chaînes émetteur afin de pouvoir utiliser 4 différentesamera dans un même secteur sans interférence.
2. PourCHOISIR une chaîne ou canal, il vous faut enlever le cache qui est sur la camera et qui contient les inscriptions « NHT VISION DIGITAL COLOR CCD CAMERA ». Ensuite veuillez dévisser la partie avant (le « cache se situant autour des LEDs et de l'objectif) et retirer cette partie. Attention un cercle permet d'isoler l'objet des LEDs veiliez à ne pas le perdre et à le laisser pour conserver des conditions d'utilisation de nuit).

Vous voici maintainant apte à changer les chaînes. En effet vous VOYZ un carré avec deux interrupteurs et les inscriptions ON, KE, 1 et 2.

1. Voici les réglages à faire selon la chaine désirée :

a. Chaine ou canal 1: positions ON et KE
b. Chaine ou canal 2: positions 1 et KE
c. Chaine ou canal 3: positions ON et 2
d. Chaine ou canal 4: positions 1 et 2

1. En fonction de la chaine可以选择, veuilles régler le même canal sur toute récepteur
2. Enfin, la valeur par défaut du canal est indiqué sur la boite du produit et sur le produit lui-même (pastille adhésive avec le numéro 1,2,3, ou 4.
