BEDIENUNGSANLEITUNG LE811 Lupus Electronics

Vielen Dank für den Kauf der LUPUSNIGHT® Kamera. Bevor Sie die Kamera in Betriebnehmen,lesen Sie sich die folgenden Sicherheits- und Installationshinweise sorgfältig durch.

Bewahren Sie das Handbuch sorgfältig auf um im Nachhinein offene Fragen klären zu konnen. Die Beschreibungen, Bilder und Technischen Daten konnen sich im Sinne des technischen Fortschritts ändern.

These Funkkamera ist nicht wetterfest und damit deshalb ausschließlich Innen betriebenen werden.

Beschreibung:

Auffällige Qualität, unauffälliger Auftritt: Mit den Minikameras von Lupus-Electronics. Es gibt 1.000 gute Grunde für den fast unsichtbaren und absolut diskreten Einsatz unserer LE 811 aus der RADCON-Serie. Verlassen sie sich bei der unauffälligen Überwachung und Beweissicherung auf these Modell und überzeugen sie sich von diesen technischen Daten:

Technische Daten:

• Sensor der Funkkamera: 1/3" Sharp CMOS mit 380 TV-Linien
• 628x582 Pixel
  1mm Pinhole Objektiv mit 62^ Blickwinkel
• Tonübertragung
  MaBe:23x23x23mm
  Gewicht: 20g
  2.4 GHz mit 10mW Sendeleistung
  1.5 Lux minimale Lichtverhältnisse
• 20-50 Meter Funkreichweite in Gebäuden, bis zu 100 Meter im Freien ohne Hindernisse.
• Anschließbar an TV, Videorekorder, PC (Videoeingang benötigt)
  2.4 GHz Empfänger mit 4-Kanalschalter im Lieferumfang
• inkl. 2 x 8V Netzteil für Kamera und Receiver

Lieferumfang:

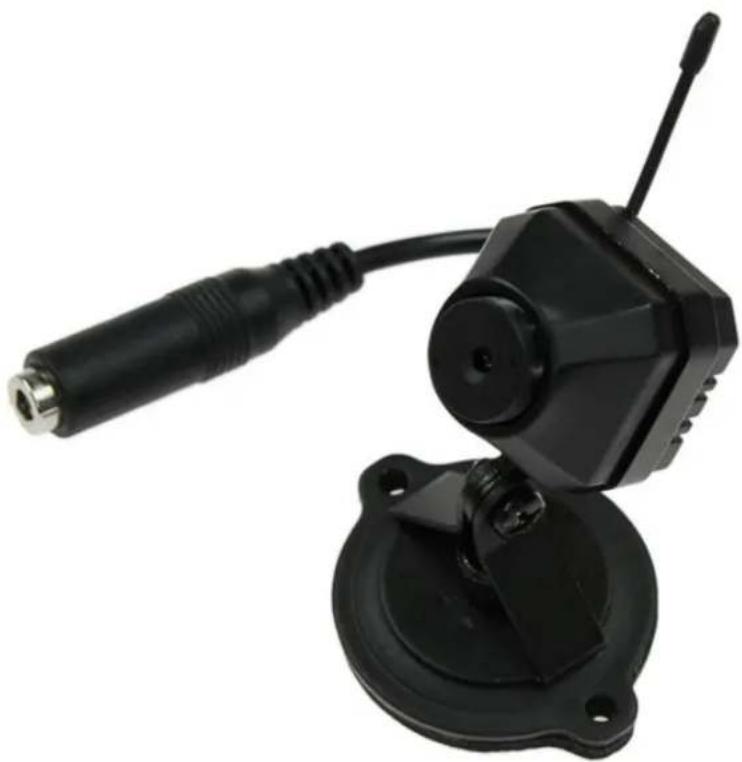

Die Funkkamera RADCON - LE 811 mit integriertem Standfuß
8V Kamera- Steckernetzteil
- 9V Blockbatterie Adapterkabel
- Bodenplättchen um den Standfuß der Kamera befestigen zu konnen
- Eine Befestigungsschraube für das Bodenplättchen
- Fokusregulierer-Werkzeug

• nur bei Option Empfänger RADCON - LE 811 SET

Funkempfänger RADCON - LE 708
8V Steckernetzteil fur Funkreceiver
O Aufschraubbare Funkantenne fur den Funkreceiver
Chinch-Anschlußkabel für Video (Gelb) und Audio (Rot)

Installation der Kamera:

• Installieren Sie die Kamera nur im Innenraum (nicht wetterfest).
• Befestigen Sie das Bodenplättchen an einer Decke oder Wand mit Hilfe der mitgelieferten Schraube.
• Schieber Ben Sie die beiden Einkerbungen der Kamera über die zwei Haken der Bodenplatte bis die Kamera fixiert ist.
• Mit Hilfe des Kugelgelenks der Kamera konnen Sie diese in jeder gewünschte Position drehen.
• Bei Bedarf kann man den Standfuß der Kamera auch an der Oberseite der Kamera anbringen oder komplett entfern,azo muss man ihn gegen den Uhrzeigersinn abdrehen.
• Sollte die Kamera ein unscharfes Bild zeigen kann man den Fokus feinjustieren, in dem man mit dem Fokusregulierer in die beiden Löscher befindem Objektiv steckt und these dreht.
• Das 8 V Netzteil muss an den Stromstecker der Kamera angeschlossen werden, damit diese unter Strom stehen und ein Bild liefert. Alternativ kann man auch für mehrere Stunden eine 9V Blockbatterie mit Hilfe des Batterieadapters zur Stromversorgung der Kamera nutzen.

Kanaleinstellungen der Kamera:

Am Strom-Anschlussstecker der Kamera findet man eine Gummiabeckung. Dahinter befinden sich zwei Dipschalter. Mit Hilfe dieser Dipschalter kann man den Funkkanal der Kamera verstellen.

Es gibt vier Möglichkeiten: Stehen beiden Dipschalter auf der linken Seite ist Kanal 1 ausgewählt. Steht nur der Dipschalter 1 links ist Kanal 2 ausgewählt. Steht nur Dipschalter 2 links ist Kanal 3 ausgewählt. Stehen beiden Schalter nach rechts ist Kanal 4 ausgewählt.

Installation des Funkempfangers:

• Installieren Sie den Funkempfänger nur im Innenaum (nicht wetterfest).
• Drehen Sie die mitgelieferte Antenne auf den damit vorgesehenen goldenen Antennenanschluss des Funkreceivers. Schließen Sie das mitgelieferte 8V Netzteil an den Funkempfänger. Hat der Empfänger Strom und Funkkanäle aktiviert leucht den diese Grün auf.
• Stecken Sie den schwarzen Klinkenstecker des mitgelieferten Chinchkabels in den „AV OUT“ Signalausgang.
• Um das Videosignal empfangen zu konnen muss man den gelben Chinchstecker entweder an ein Aufnahmegerät oder TV (AV-Eingang) etc. anschließen welches ein Palsignal empfangen kann.
• Mochtete man das Audiosignal horen benötigt man ebenfalls einen für Chinch passenden Laatsprechereingang oder ein Aufnahmegerät mit passendem Chinchaudioeingang.

Kanaleinstellungen des Funkempfängers:

• Man kann vier verschiedene Funkkanäle mit dem Funkempfänger empfangen, jedoch immer nur einen Kanal gleichzeitig. Um mehrere Kanäle gleichzeitig empfangen zu können benötigt man mehrere verschieten konfigurierte Funkreceiver.
• Mit den ersten vier Dipschaltern an der Vorderseite des Funkempfängers kann man die Funkkanäle aktivieren (on) oder deaktivieren.
• Mochtete man mit einem Funkempfänger immer nur einen Kanal empfangen sollte man auch nur diesen aktiviert haben, da bei einem Stormausfall immer der ersten aktivierte Kanal automatisch ausgewähl wird.
• Mit dem letzten der fünf Dipschaltern kann man sich aussuchen ob die Kanäle Manuell per Knopfdruck (M) umgestellt werden konnen oder ob der Kanal ca. alle 5 Sekunden automatisch (L) zum nachsten aktiven Kanal springen soll.

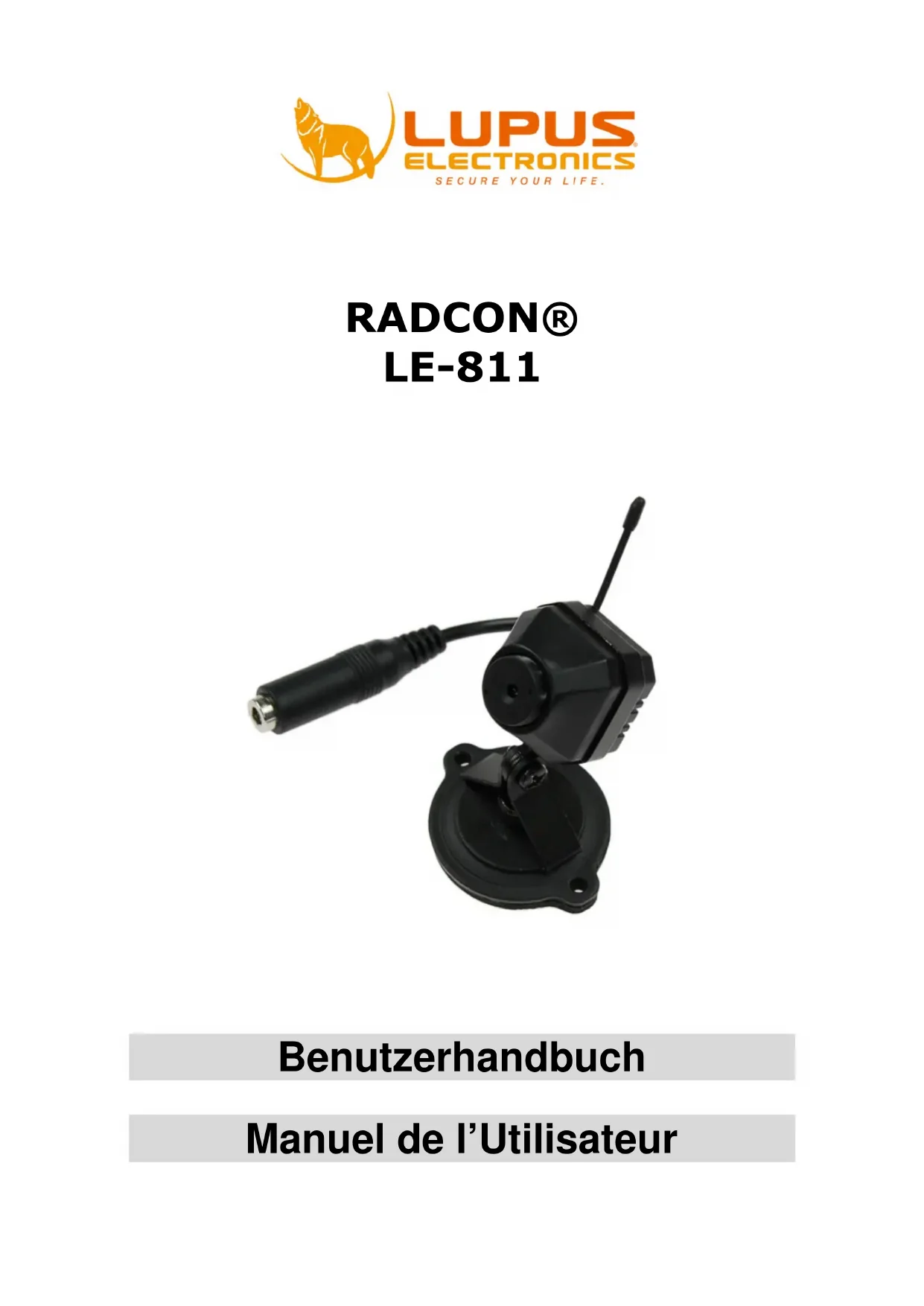

RADCON®
