LE139 - Überwachungskamera Lupus Electronics - Kostenlose Bedienungsanleitung

Produkttyp	Überwachungskamera
Marke	Lupus Electronics
Modell	LE139
Abmessungen	133 (L) × 51 (∅) mm
Stromversorgung	12V DC
Stromverbrauch	95 mA (IR aus), 315 mA (IR an)
Bildsensor	1/3" (8,5 mm) Farbe Sony Exview HAD II CCD
Auflösung	650 TVL (Farbe), 700 TVL (Schwarzweiß)
Minimale Beleuchtung	0,01 Lux (IR aus), 0 Lux (IR an)
Brennweite	4,3 mm (Winkel ca. 82°)
Infrarot-Reichweite	Bis zu 20 Meter
Anzahl IR-LEDs	24
Automatische Belichtung	1/50 ~ 1/110.000
Weißabgleich	Automatisch (AWB)
Gain-Regelung	Automatisch (AGC)
Betriebstemperatur	-10°C bis 50°C
Schutzart	IP68
Zertifikate	CE, FCC, RoHS
Lieferumfang	Kamera, Sonnenblende, 3-Achsen-Halterung, Schrauben und Dübel, Handbuch
Pflege und Reinigung	Vor Reinigung abziehen; weiches, mit Alkohol getränktes Tuch verwenden; Sensoroberfläche nicht berühren
Installation	Wand oder Decke, mit mitgelieferten Schrauben befestigen, Kabel durch die Halterung führen
Ersatzteile und Reparierbarkeit	Vom Hersteller nicht angegeben

Häufig gestellte Fragen - LE139 Lupus Electronics

Wie installiere ich die LE139 Kamera?

Installieren Sie die Kamera an der Wand oder an der Decke mit der mitgelieferten 3-Achsen-Halterung. Führen Sie das Kabel durch die Halterung, um es zu verstecken. Verwenden Sie die beiliegenden Schrauben und Dübel für eine feste Befestigung. Stellen Sie sicher, dass die Oberfläche eben und stabil ist.

Wie groß ist die Infrarot-Reichweite?

Die Infrarot-Reichweite beträgt maximal 20 Meter dank ihrer 24 Infrarot-LEDs mit 850 nm.

Welche Bildauflösung?

Die Kamera bietet 650 TVL in Farbe und 700 TVL in Schwarzweiß mit einem Sony Exview HAD II CCD-Sensor.

Ist die Kamera wasserdicht?

Ja, sie hat die Schutzart IP68, was sie für den Außeneinsatz geeignet macht.

Welche Art von Stromversorgung wird benötigt?

Die Stromversorgung erfolgt über 12V DC. Das Netzteil ist im Lieferumfang enthalten.

Wie reinige ich die Kamera?

Trennen Sie die Kamera vor der Reinigung immer vom Strom. Verwenden Sie ein weiches, mit Alkohol getränktes Tuch zur Reinigung der Oberfläche. Berühren Sie nicht die Sensoroberfläche.

Kann sie im Außenbereich verwendet werden?

Ja, dank der Schutzart IP68 und dem Temperaturbereich von -10°C bis 50°C ist sie perfekt für den Außeneinsatz geeignet.

Was tun, wenn das Bild flackert?

Vermeiden Sie wechselnde Lichtquellen (Leuchtstofflampen, Reflexionen). Stellen Sie sicher, dass die Kamera keinem zu wechselhaften Licht ausgesetzt ist.

Wie stelle ich den Winkel der Kamera ein?

Lockern Sie die Schraube der 3-Achsen-Halterung, richten Sie die Kamera auf den gewünschten Winkel aus (360° in jeder Achse) und ziehen Sie die Schraube wieder fest.

Welches Zubehör ist bei der LE139 enthalten?

Der Lieferumfang umfasst: die Kamera, eine Sonnenblende, eine 3-Achsen-Halterung, einen Beutel mit Schrauben und Dübeln und das Handbuch.

BEDIENUNGSANLEITUNG LE139 Lupus Electronics

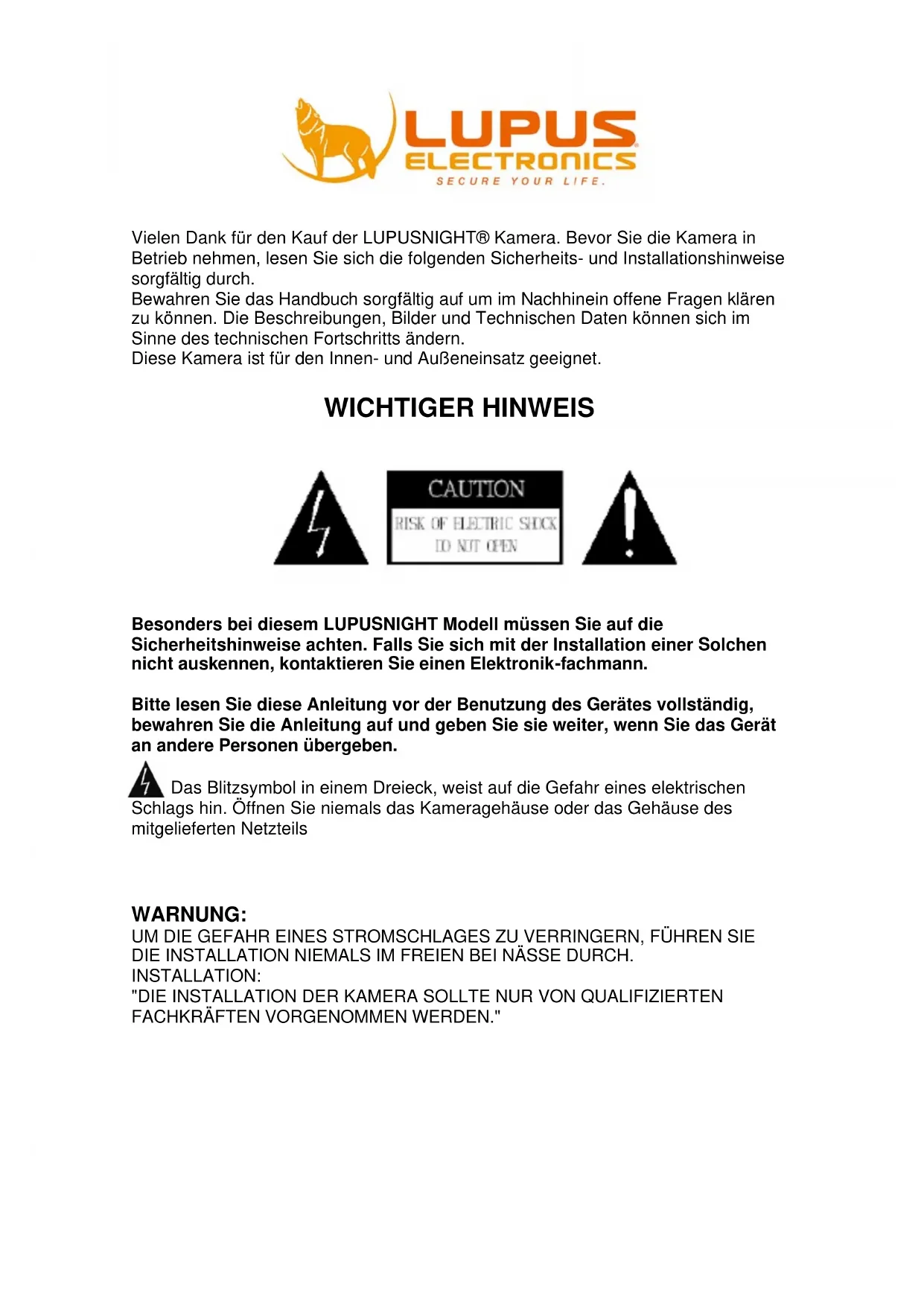

Vielen Dank für den Kauf der LUPUSNIGHT® Kamera. Bevor Sie die Kamera in Betrieb nehmen, lesen Sie sich die folgenden Sicherheits- und Installationshinweise sorgfältig durch.

Bewahren Sie das Handbuch sorgfältig auf um im Nachhinein offene Fragen klären zu können. Die Beschreibungen, Bilder und Technischen Daten können sich im Sinne des technischen Fortschritts ändern.

Diese Kamera ist für den Innen- und Außeneinsatz geeignet.

WICHTIGER HINWEIS

Besonders bei diesem LUPUSNIGHT Modell müssen Sie auf die Sicherheitshinweise achten. Falls Sie sich mit der Installation einer Solchen nicht auskennen, kontaktieren Sie einen Elektronik-fachmann.

Bitte lesen Sie diese Anleitung vor der Benutzung des Gerätes vollständig, bewahren Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben.

Das Blitzsymbol in einem Dreieck, weist auf die Gefahr eines elektrischen

Schlags hin. Öffnen Sie niemals das Kameragehäuse oder das Gehäuse des mitgelieferten Netzteils

WARNUNG:

UM DIE GEFAHR EINES STROMSCHLAGES ZU VERRINGERN, FÜHREN SIE DIE INSTALLATION NIEMALS IM FREIEN BEI NÄSSE DURCH.

INSTALLATION:

"DIE INSTALLATION DER KAMERA SOLLTE NUR VON QUALIFIZIERTEN FACHKRÄFTEN VORGENOMMEN WERDEN."

Hinweise zur Benutzung und Installation:

Diese Kamera ist eine hochwertige Überwachungskamera in wettersicherer Ausführung. Beachten Sie unbedingt folgende Sicherheitshinweise

• Richten Sie die Kamera nicht direkt in die Sonne
• Richten Sie die Kamera nie direkt in ein Spotlicht
- Behandeln Sie die Kamera behutsam, starke Vibrationen oder Stöße können die Kamera beschädigen.

- Berühren Sie niemals Interne-Bauteile, die Kamera könnte beschädigt werden.

- Installieren Sie die Kamera nicht in der Nähe von starken elektrischen Leitungen. Dies könnte die Bildqualität beeinträchtigen.

- Installieren Sie die Kamera nicht direkt auf einen Aluminium oder Eisenmast ohne den Fuß der Kamera mit einer Gummierung von dem Mast zu isolieren. Das Kamerabild könnte gestört werden.

- Beachten Sie die max. Feuchtigkeits- und Temperaturbedingungen.

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Die Kamera enthält Kabel, die zu Strangulierungen führen und kleine Teile, die verschluckt werden können. Montieren Sie die Kamera so, dass sie von Kindern nicht erreicht werden kann. Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spielende Kinder zu einer Gefahr werden.

Sollten Sie Fehler feststellen

Falls Fehler auftreten sollten, ziehen Sie den Strom der Kamera und kontaktieren Sie Ihren Lieferanten. Weitere Benutzung erhöht die Gefahr eines Brands oder eines elektrischen Schlags.

Bestimmungsgemäßer Einsatz

Die Kamera ist für die allgemeine Videoüberwachung im Tag- und Nachteinsatz vorgesehen. Sie ist im Innen- und Außenbereich einsetzbar. Bei Installation und Einsatz ist darauf zu achten, dass Persönlichkeitsrechte von Personen nicht verletzt werden. Eine Überwachung von Personen ohne deren Wissen und Einverständnis ist nicht zulässig. Ein anderer Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht zulässig und führt zu Gewährleistungs- und Garantieverlust sowie zu Haftungsausschluss. Dies gilt auch für Veränderungen und Umbauten.

Entsorgungshinweise:

Gerät nicht im Hausmüll entsorgen!

Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte!

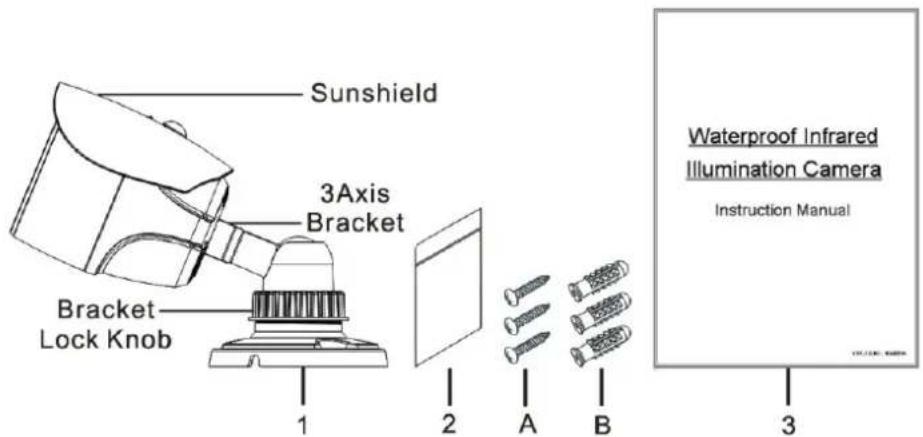

Lieferumfang:

1 x LE139 Überwachungskamera
1 x Sonnendach für die Kamera (bereits vormontiert)
1 x 3-Achsen Standfuß (bereits vormontiert)
1 x Tüte mit 3 Schrauben und 3 Dübeln
1 x Benutzerhandbuch

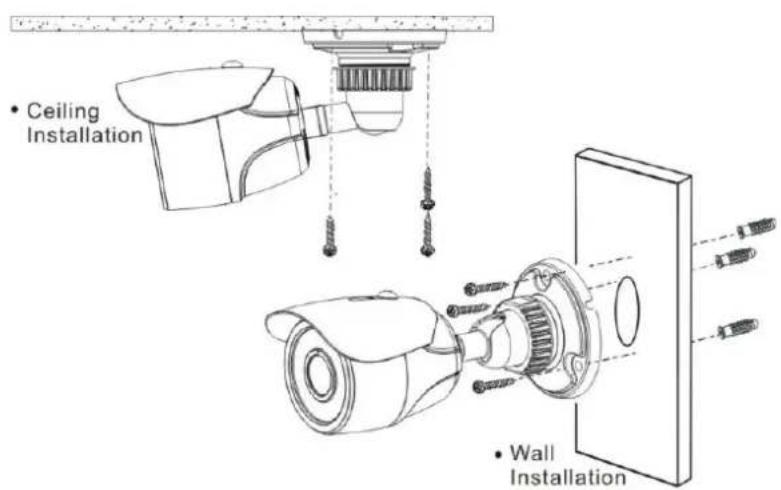

Die Kamera an der Wand oder der Decke befestigt werden. Dabei sorgt der neue 3-Achsen-Standfuß für den Schutz der Kabelführungen vor Vandalismus. Eine Installation direkt auf dem Kabeldurchlass in Wand oder Decke ist demnach die sicherste Variante. Sie können aber auch das Kabel durch die am Fuß seitlich angebrachte Öffnung verlegen.

LUPUS

ELECTRONICS

SECURE YOUR LIFE.

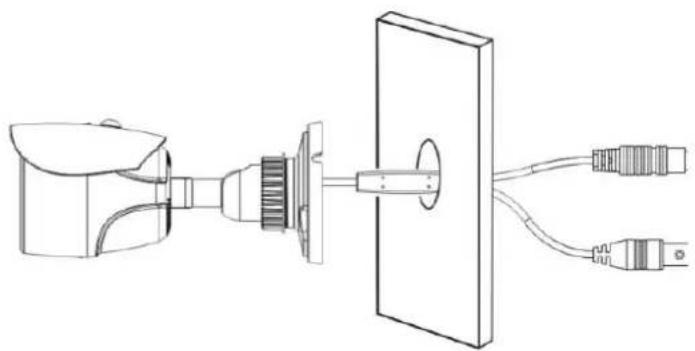

Legen Sie das Kabel wie in der Skizze zu sehen ist durch die Wand.

Verwenden Sie die mitgelieferten Schrauben um den Fuß fest mit der Decke oder der Wand zu verbinden.

Hinweis : Achten Sie darauf, dass der Fuß gut mit der Oberfläche abschließt, so dass sich kein Wasser im Fuß ansammeln kann.

LUPUS

ELECTRONICS

SECURE YOUR LIFE.

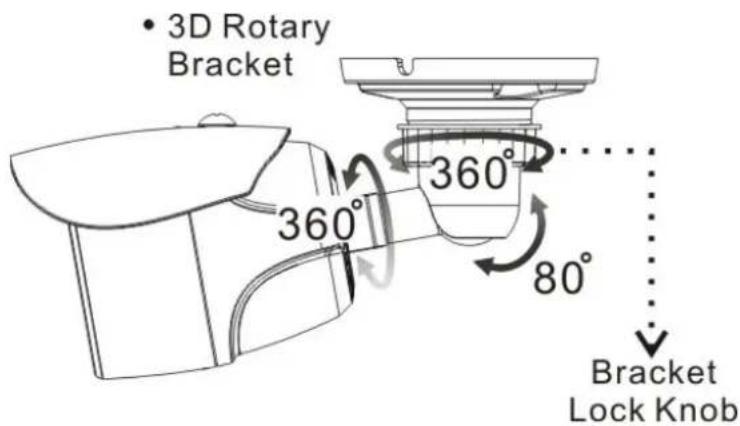

3-Achsialen Fuß ausrichten:

Lockern Sie den Verschluss am Fußgelenk um die Kamera ausrichten zu können.

Technische Daten:

• Bildsensor: 1/3" Color Sony Exview HAD II CCD
• 650 TV-Linien (Farbe), 700TVL (schwarzweiß)
- DSP: Sony® EFFIO-E™
• Auflösung PAL: 976x582(HxV)
• Lichtempfindlichkeit: 0,01 Lux (F1.2, IR aus), 0 Lux (IR an)
• 4.3mm Objektiv (ca. 82.0°)
• S/N Wert: mehr als 48dB
• Automatischer Verschluss: 1/50 \~ 1/110,000
• Gamma Wert: 0,45
• Infrarotausleuchtung: max. 20 Meter, 24 LED's, 850nm.
• Automatischer Weißabgleich (AWB)
• Automatische Verstärkerregelung (AGC)
- Spannung/Leistung: 12V DC
• Stromaufnahme: 95mA (IR OFF), 315mA (IR ON)
• Betriebstemperaturen: -10 bis 50°C
• Netzteil im Lieferumfang
- Decken-/Wandhalterung im Lieferumfang
• Maße: 133(L) × 51(∅) mm
• Schutzklasse: IP68
• Zertifizierungen: CE EMC, FCC CLASS A, RoHs

LUPUS

ELECTRONICS

SECURE YOUR LIFE.

LUPUS

ELECTRONICS

SECURE YOUR LIFE.

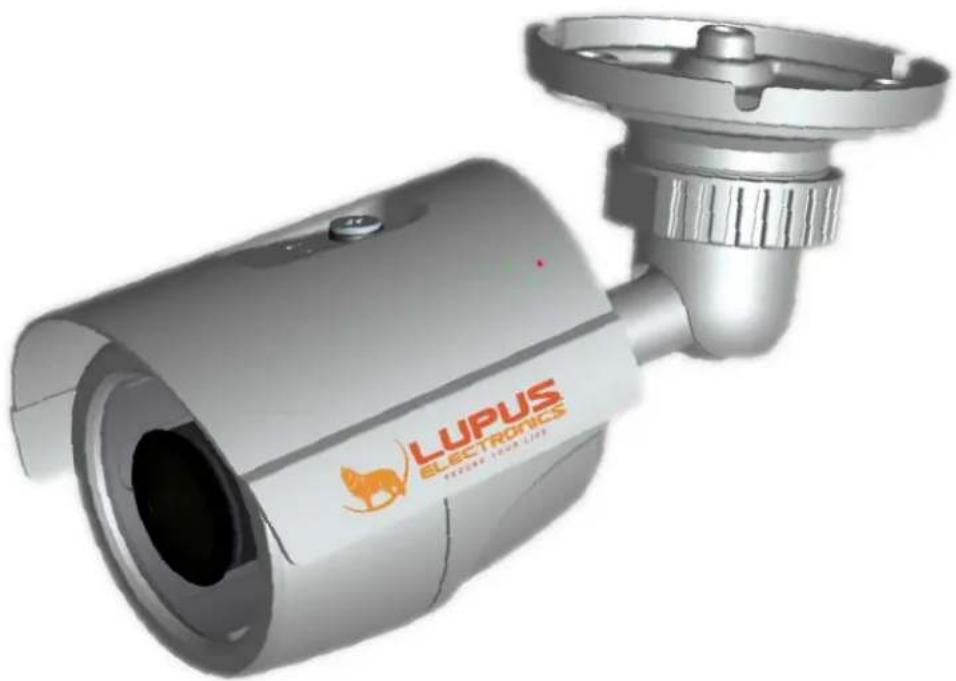

LUPUSNIGHT®

LE-139
