Type de produit	Caméra de surveillance
Marque	Lupus Electronics
Modèle	LE139
Dimensions	133 (L) × 51 (∅) mm
Alimentation	12V DC
Consommation	95 mA (IR off), 315 mA (IR on)
Capteur d'images	1/3" (8.5mm) Color Sony Exview HAD II CCD
Résolution	650 TVL (couleur), 700 TVL (noir et blanc)
Éclairage minimal	0,01 Lux (IR off), 0 Lux (IR on)
Longueur focale	4.3 mm (angle approx. 82°)
Portée infrarouge	Jusqu'à 20 mètres
Nombre de LED IR	24
Obturation automatique	1/50 ~ 1/110,000
Balance des blancs	Automatique (AWB)
Contrôle de gain	Automatique (AGC)
Température de fonctionnement	-10°C à 50°C
Classe de protection	IP68
Certifications	CE, FCC, RoHS
Contenu de la livraison	Caméra, pare-soleil, support 3 axes, vis et chevilles, manuel
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux imbibé d'alcool ; ne pas toucher la surface du capteur
Installation	Mur ou plafond, fixer avec vis fournies, passer le câble dans le support
Pieces détachées et réparabilité	Non spécifiées par le fabricant

FOIRE AUX QUESTIONS - LE139 Lupus Electronics

Comment installer la caméra LE139 ?

Installez la caméra au mur ou au plafond à l'aide du support 3 axes fourni. Passez le câble dans le support pour le dissimuler. Utilisez les vis et chevilles incluses pour une fixation solide. Assurez-vous que la surface soit plane et solide.

Quelle est la portée infrarouge ?

La portée infrarouge est de 20 mètres maximum grâce à ses 24 LED infrarouges de 850 nm.

Quelle résolution d'image ?

La caméra offre 650 TVL en couleur et 700 TVL en noir et blanc avec un capteur Sony Exview HAD II CCD.

La caméra est-elle étanche ?

Oui, elle bénéficie d'une classe de protection IP68, ce qui la rend adaptée à une utilisation en extérieur.

Quel type d'alimentation est nécessaire ?

L'alimentation est en 12V DC. L'adaptateur secteur est inclus dans la livraison.

Comment nettoyer la caméra ?

Débranchez toujours la caméra avant de la nettoyer. Utilisez un chiffon doux imbibé d'alcool pour nettoyer la surface. Ne touchez pas la surface du capteur.

Peut-on l'utiliser en extérieur ?

Oui, grâce à sa classe IP68 et sa plage de température de -10°C à 50°C, elle est parfaitement adaptée à une utilisation en extérieur.

Que faire si l'image scintille ?

Évitez les sources lumineuses variables (lampes fluorescentes, reflets). Assurez-vous que la caméra ne soit pas exposée à une lumière trop changeante.

Comment ajuster l'angle de la caméra ?

Desserrez la vis du support 3 axes, orientez la caméra selon l'angle souhaité (360° dans chaque axe), puis resserrez la vis.

Quels accessoires sont inclus avec la LE139 ?

La livraison comprend : la caméra, un pare-soleil, un support 3 axes, un sachet de vis et chevilles et le manuel d'utilisation.

MODE D'EMPLOI LE139 Lupus Electronics

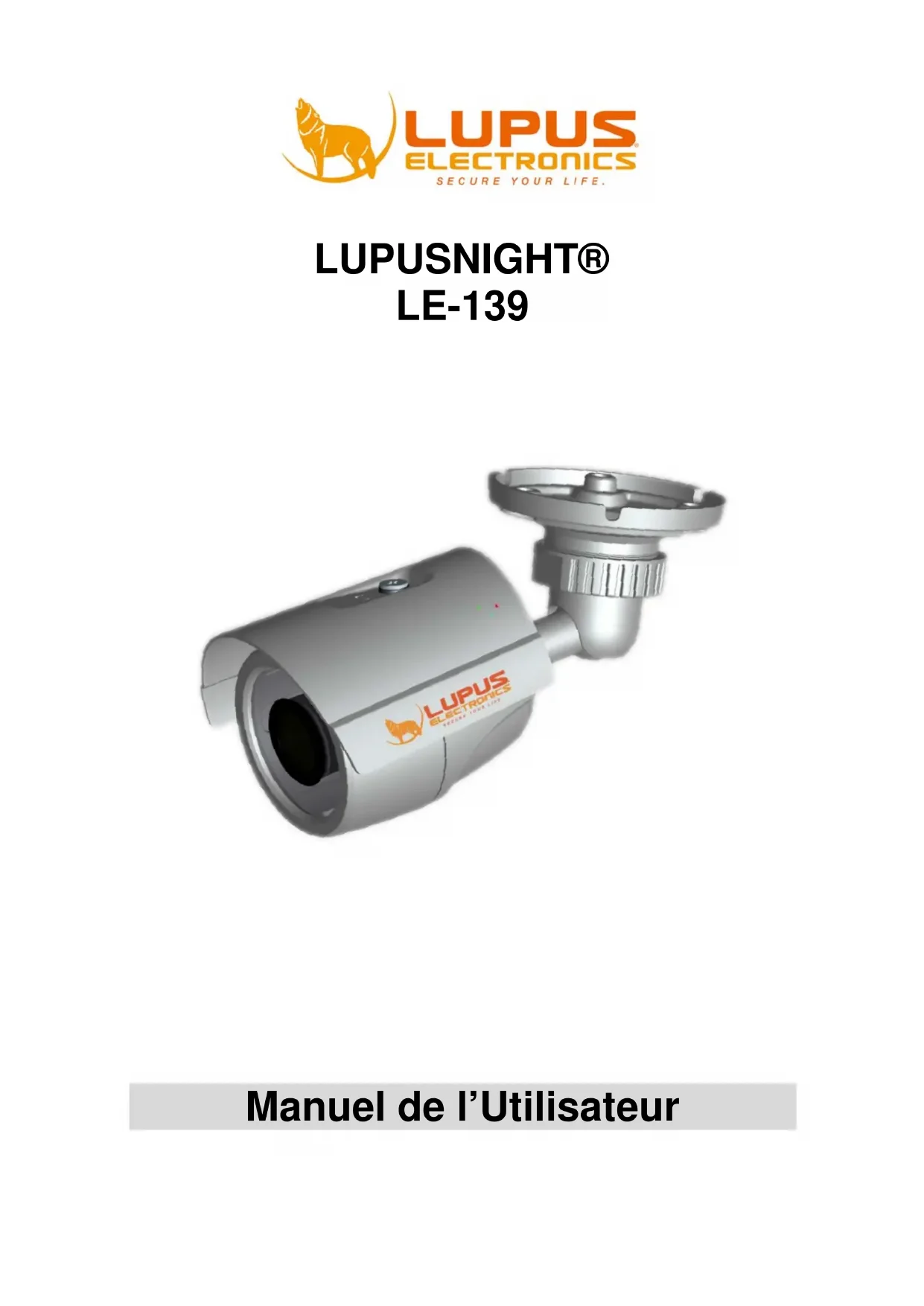

Manuel de l'Utilisateur

User Manual

LUPUS

ELECTRONICS

SECURE YOUR LIFE.

Manuel de l'Utilisateur

LUPUS

ELECTRONICS

SECURE YOUR LIFE.

Merci d'avoir acheté un de nos produits Lupus-Electronics. Avant d'utiliser ce produit, veuillez lire attentivement ce manuel d'instructions pour assurer la meilleure utilisation de votre produit.

PRÉCAUTION IMPORTANTE :

CAUTION

RISQUES DE CHOC ELECTRIQUE

ATTENTION:

Afin d'éviter tout choc électrique, n'exposer pas l'appareil à la pluie ou à l'humidité.

N'utilisez que l'adaptateur secteur fourni d'origine ou demandez conseil à votre fournisseur.

Notre société ne sera pas responsable d'éventuel accident en cas d'utilisation d'appareillages non appropriés.

Si vous n'avez aucune notion d'électricité, veuillez confier l'installation à personne qualifiée.

Si vous avez les notions d'électricité nécessaires à l'installation de votre caméra, référez-vous aux instructions de ce manuel pour monter votre caméra de façon optimale.

Ce produit est conforme avec la Directive 2002/95/EC du Parlement et du Conseil Européen du 27 Janvier 2003 liée à la restriction de l'utilisation des substances nuisibles dans les équipements électriques et électroniques(RoHS) et ses amendements.

La Directive WEEE -Waste Electrical and Electronic Equipment concernant les déchets des équipements électriques et électroniques, entrée en vigueur le 13 Février 2003 dans la Loi Européenne a généré un changement important dans le traitement des produits électriquesen fi n de vie. Si le logo WEEE logo (situé à gauche) est apposé sur le produit ou sur la boîte, il ne peut pas être jeté avec les autres déchets de la maison. Pour plus d'informations sur le traitement et les déchets des produits électriques et les points de collecte, merci de contacter le service municipal des déchets ou le point de vente où vous avez acheté votre équipement.

Marque CE

Cet appareil est fabriqué pour se conformer aux interférences radio. La société ne garantit pas que ce manuel soit exempt d'erreurs. Nous nous réservons le droit de réviser ou de retirer tout ou une partie du contenu de ce manuel à n'importe quel moment.

Précautions:

1. Lisez attentivement la notice avant utilisation.

2. Avant de nettover la caméra, veillez à ce que celle-ci soit débrancher.

3. Ne touchez pas la surface du capteur. Utilisez un chiffon doux imbibé d'alcool pour nettover la surface si elle est touchée accidentellement.

4. Veillez à ce que la tension d'alimentation soit correcte.

5. Ne pas stocker l'appareil dans l'emplacement suivant :

6. Lieux extrêmement chauds ou froids (la température de fonctionnement est de -10 \~ 50 degrés)

7. À proximité de sources ou de champs magnétique
8. Près de puissants rayonnements électromagnétiques
   • Lieux trop humides ou poussiéreux
9. Près de lampes fluorescentes ou des objets reflétant une forte lumière

10. Sources lumineuses trop variable (cela pouvant causer un scintillement)

11. Évitez au maximum le contact direct avec le soleil.

12. Ne pas utiliser dans un endroit humide.

13. Ne pas placer au dessus d'un radiateur ou autre source de chaleur.

14. Installer la caméra sur un mur ou un plafond solide, ne pas installez sur des surfaces molles, au risque de faire tomber la caméra

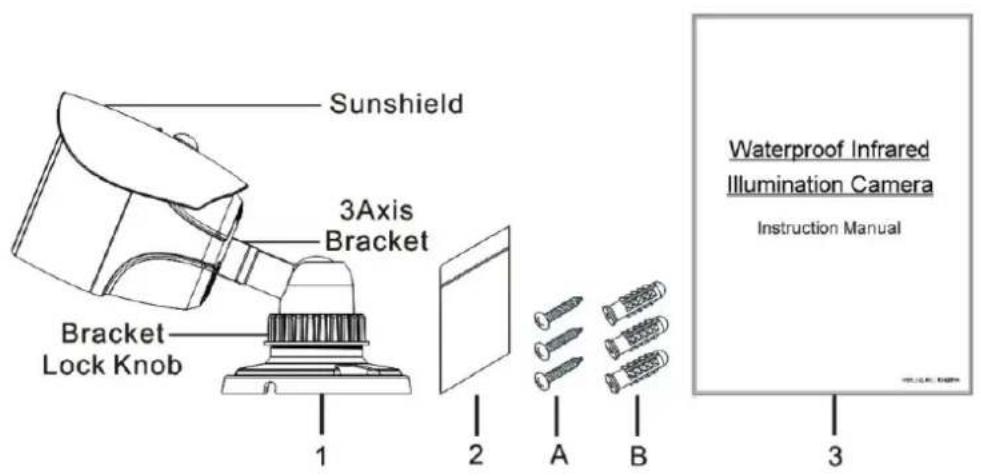

Contenu de la livraison:

1 x camera de video surveillance LE139
1 x pare soleil (sun shield)
1 x Support 3 axes (3-axial bracket)
1 x sachet contenant 3 vis et 3 chevilles
1 x manuel de l'utilisateur

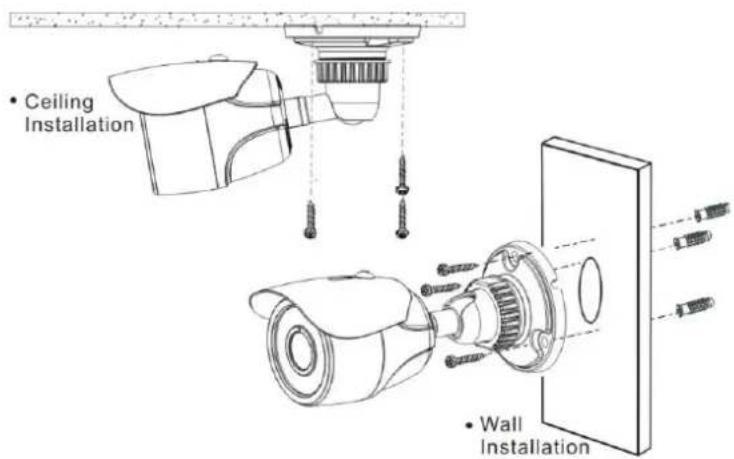

Cette caméra peut être installé au mur ou au plafond. Le cable est gainé dans le support de la camera et donc non visible pour éviter tout acte de vandalisme. La manière la plus sure d'installer votre caméra est d'encastrer les cables au mur ou au plafond.

LUPUS

ELECTRONICS

SECURE YOUR LIFE.

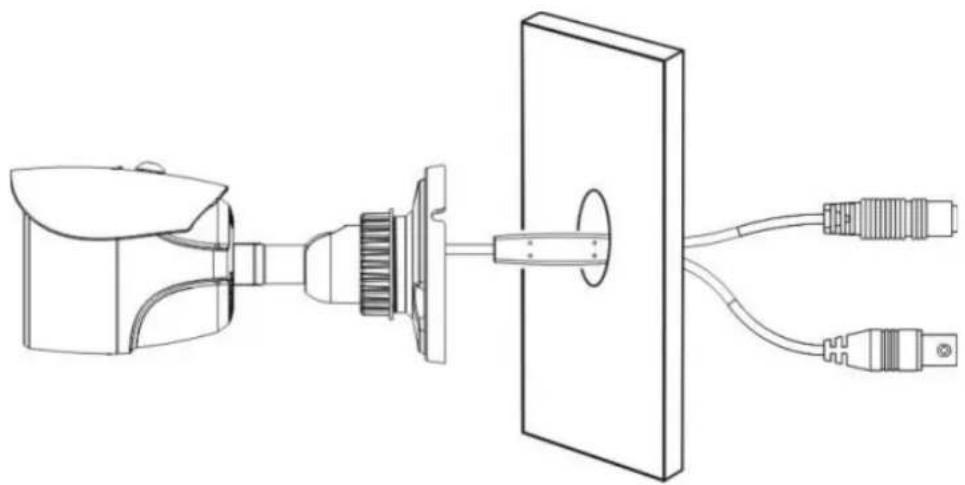

Passez le cable à travers le mur comme illustré ci-dessous:

Utilisez les vis et chevilles fournis pour fixer la caméra.

Attention : Assurez-vous que le dessous du support soit au ras de la surface à sceller pour éviter les agressions extérieurs. (Humidité, vandalisme etc.)

LUPUS

ELECTRONICS

SECURE YOUR LIFE.

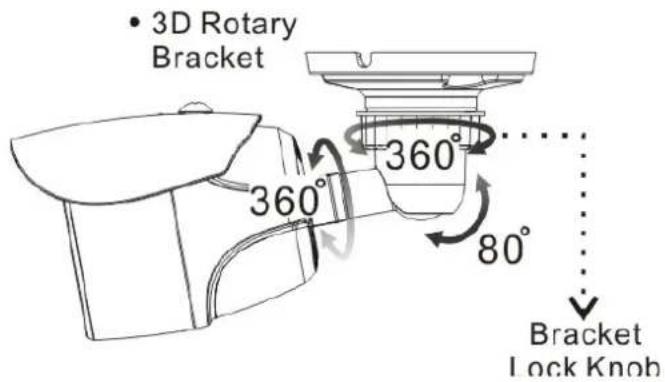

Ajustement des 3 axes support:

Déseerer la vis pour ajuster l'angle voulu de la caméra. Dès que vous avez trouvé la bonne position, resserer la vis.

Spécifications Techniques:

• Capteur d'images: 1/3" (8.5mm) Color Sony Exview HAD II CCD
  • 650TVL (couleur), 700TVL (noir et blanc)
• DSP: Sony® EFFIO-E™
  • Résolution PAL: 976x582 pixel
  • Eclairage Min.: 0,01 Lux (F1.2, IR off), 0 Lux (IR on)
  • Longueur focale: 4.3mm (ca. 82°)
  • Valeur S/N : min. 48dB
  • Obturation Automatique: 1/50 \~ 1/110,000
  • Valeur Gamma: 0,45
  • Eclairahe infra-rouge: max. 20 mètres, 24 LED's, 850nm.
  • Balance des blancs automatique (AWB)
  • Contrôle automatique de gain (AGC)
  • Voltage: 12V DC
  • Consommation: 95mA (IR off), 315mA (IR ON)
  • Température de fonctionnement: de -10 à 50°C
  • Adaptateur secteur inclus
  • Support mural/plafond inclus
  • Dimensions: 133(L) × 51(∅) mm
• Classe de protection: IP68
  • Certifications: CE EMC, FCC CLASS A, RoHs

LUPUS

ELECTRONICS

SECURE YOUR LIFE.

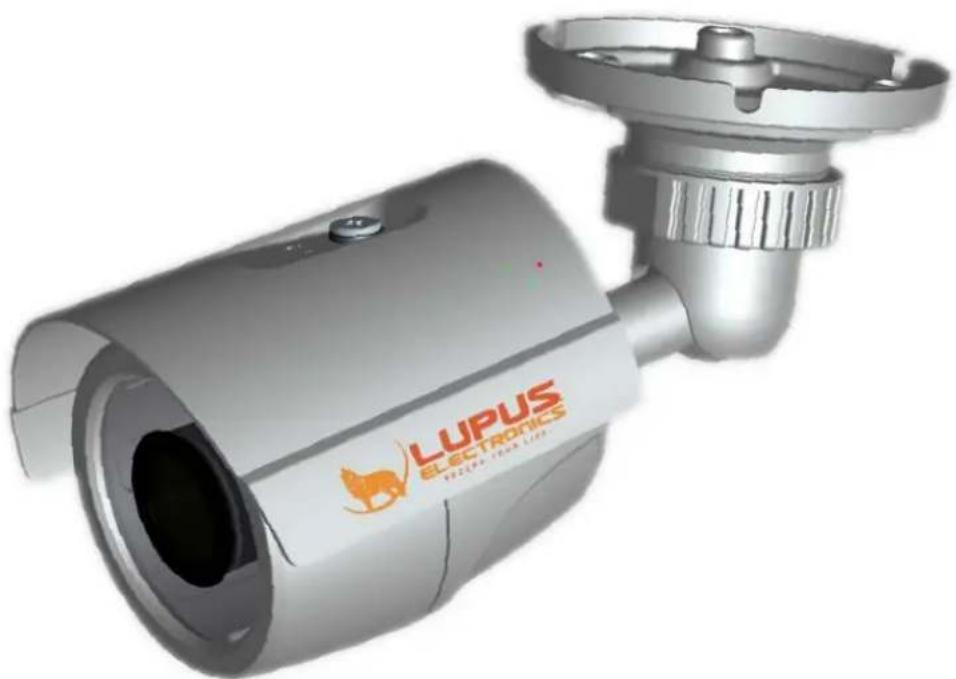

LUPUSNIGHT®

LE-139
