Caractéristiques techniques	Détails
Type de hotte	Hotte murale
Dimensions (L x H x P)	60 cm x 50 cm x 30 cm
Débit d'air maximum	600 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Éclairage	LED intégré
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle
Filtre à charbon	En option, non inclus
Classe énergétique	A
Installation	Installation murale, nécessite un conduit d'évacuation
Utilisation	Commandes tactiles, affichage LED
Maintenance	Nettoyage régulier des filtres, remplacement du filtre à charbon si utilisé
Sécurité	Protection contre la surchauffe, arrêt automatique
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - D2624X0 NEFF

Comment nettoyer les filtres de la hotte NEFF D2624X0 ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-les soigneusement à l'eau claire et laissez-les sécher avant de les remettre en place.

La hotte NEFF D2624X0 fait du bruit. Que dois-je faire ?

Vérifiez si la hotte est correctement installée et si tous les vis sont bien serrées. Assurez-vous également qu'il n'y a pas d'objets bloquant le ventilateur. Si le bruit persiste, il peut être nécessaire de contacter un technicien.

Quel type d'ampoule dois-je utiliser pour la hotte NEFF D2624X0 ?

La hotte utilise des ampoules de type LED de 2,5W. Assurez-vous de couper l'alimentation avant de remplacer les ampoules.

Comment régler la vitesse d'aspiration de ma hotte ?

Utilisez le panneau de commande tactile pour sélectionner la vitesse d'aspiration souhaitée. Il y a généralement plusieurs niveaux d'intensité que vous pouvez ajuster selon vos besoins.

La lumière de la hotte NEFF D2624X0 ne s'allume pas. Que faire ?

Vérifiez d'abord si l'ampoule est correctement installée et fonctionnelle. Si l'ampoule est neuve et que la lumière ne s'allume toujours pas, contrôlez le fusible ou le disjoncteur de votre installation électrique.

Comment installer la hotte NEFF D2624X0 ?

Suivez le guide d'installation fourni avec le produit. Assurez-vous de fixer la hotte solidement au mur et de brancher le conduit d'évacuation si applicable. Si vous n'êtes pas sûr, il est recommandé de faire appel à un professionnel.

Que faire si la hotte ne s'allume pas du tout ?

Vérifiez si la hotte est bien branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout semble en ordre, contactez le service après-vente.

À quelle fréquence dois-je remplacer les filtres à charbon ?

Il est recommandé de remplacer les filtres à charbon tous les six mois, en fonction de votre utilisation de la hotte. Un filtre encrassé peut réduire l'efficacité de l'aspiration.

La hotte NEFF D2624X0 peut-elle fonctionner en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage si elle est équipée d'un filtre à charbon. Assurez-vous que le mode est correctement sélectionné sur le panneau de contrôle.

Comment savoir si les filtres de ma hotte sont encrassés ?

Si vous remarquez une diminution de l'aspiration ou des odeurs persistantes dans la cuisine, cela peut indiquer que les filtres sont encrassés et doivent être nettoyés ou remplacés.

MODE D'EMPLOI D2624X0 NEFF

fr Notice de montage et d'utilisation

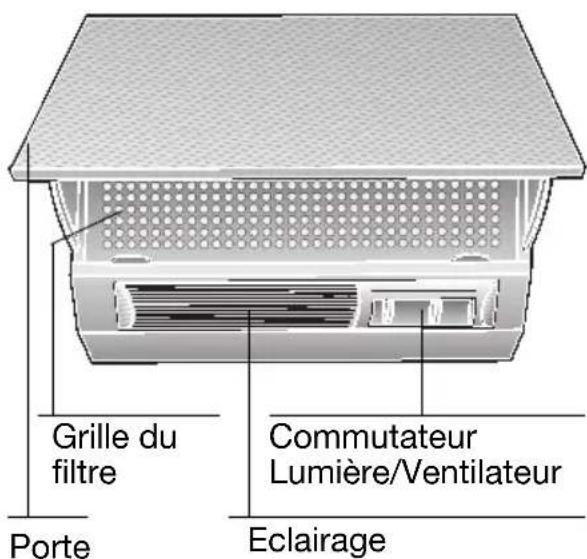

Modes de fonctionnement Operating modes

Modes de fonctionnement

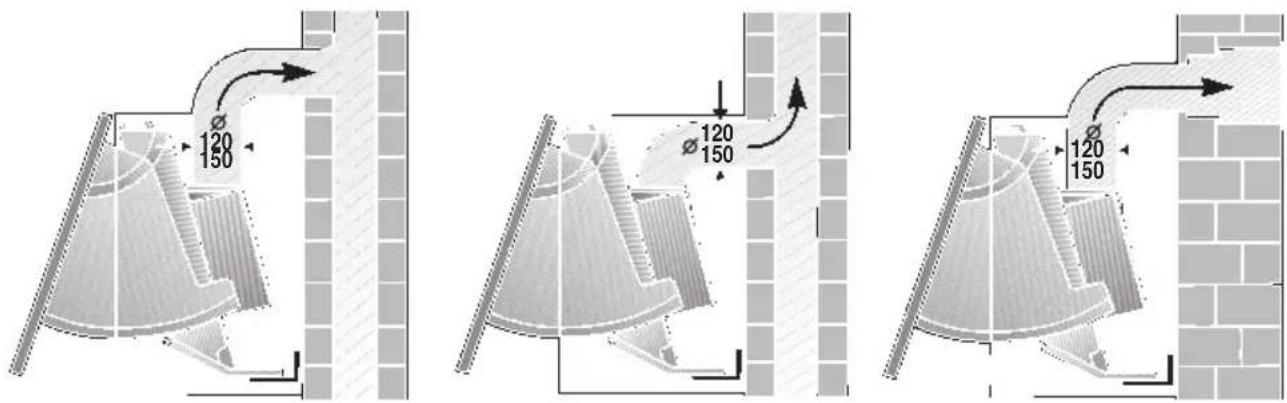

Air évacué à l'extérieur:

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.

Si la hotte evacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des-appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparèils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

La hotte doit, dans ce cas, etre equipee d'un filtre au charbon actif (voir le filtre et son entretien).

Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Voutrouvez les numérodesreference des accessoires correspondants à la fin de la presente notice d'utilisation.

Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le cadre a graissé retient les particules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtrue au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.

Remarques importantes:

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut containir des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectues que par un spécialiste.

Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.

Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet
appareil a ete endommagé, il faut confier
son remplacement au fabricant ou a son
service apres-vente, ou encore a une per-.
sonne
possedant des qualifications identiques,
pour eviter de creer des risques.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée à servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans filtrer àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement.
Par conséquent, surveillance toutes les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISE et d'ymettre le feu.

Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.

Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.
L'utilisation d'une hotte aspirante audressus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'acertaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

Ne faites jamais marcher tous les foyer au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyer ou plus.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-venture).

Lors de votre appel, veuillez mentionner les numéroes suivants:

N°E

FD

Inscrivez les numérores correspondants de votre hotte dans le cadre ci-dessus. Ces numérores se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtré retiree.

Utilisation de la hotte aspirante Filtre et entretien

La méthode la plus efficace pour supprimer les buees de cuisson consiste a:

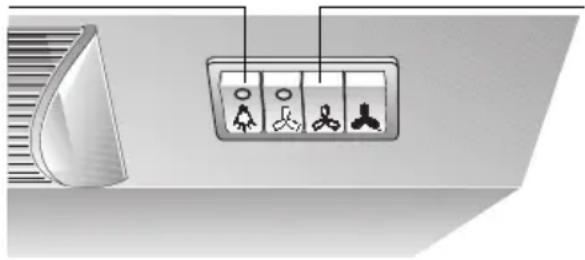

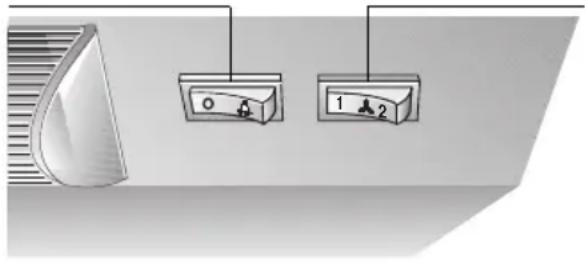

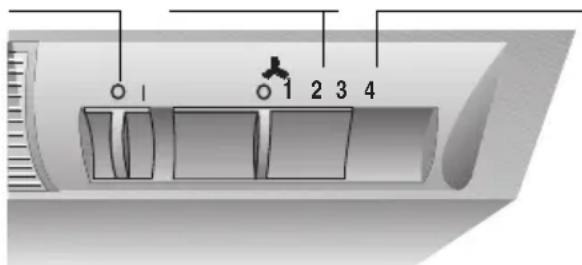

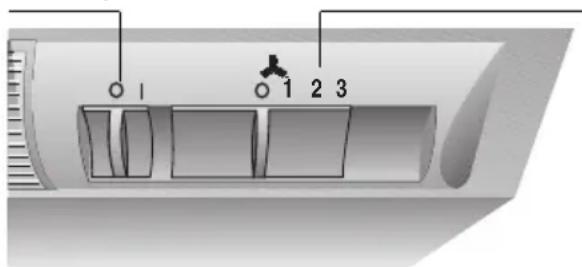

Éléments de commande des différents modèles

Eclairage Puissances d'aspiration

Eclairage Puisances d'aspiration

Eclairage Puissances d'aspiration

Eclairage Puissances d'aspiration Aspiration intensive

Remarque: vous pouvez utiliser l'éclairage à tout moment, même volet d'évacuation de la vapeur rentré.

Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelques seulement minutes après la fin de la cuisson.

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Filtre àGRAISSENfeetre

Cette nette filtrante est constituée d'un matériel difficilement inflammable.

Attention:

Plus elle se suture en particules grasses et plus elle risque de s'enflammer. D'autre part, sa saturation risque de génér le bon fonctionnement de la hotte.

Important:

Prévenez le risque d'inflammation en changeant à temps la natione filtrante. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rotissage.

Remplacement du filtré àGRAISSÉ en feutre:

En service normal (1 à 2 heures par jour), changez la natione filtrante au bout de 8 à 10 semaines d'utilisation. Sur les nattes filtrantes imprimées: au plus tard lorsque l'impression couleur disparait.
N'utilisez que des filtres d'origine.
Vous respectez ainsi les prescriptions de sécurité et assurerez un fonctionnement optimal à la hotte.

Mise au rebut du filtré àGRAISSSE usagé en intissé:

Les filtres àGRAISSÉ en intissé ne contiennent aucune substance nocive. Ils sont compostables et peuvent partir aux déchets organiques.

Voussoupvezutiliserdiversfiltres pourretenirlesparticulesgrasses ensuspension dans les buées de cuisson.

Filtre àGRAISSENfeetre:

Cette natione filtrante est constituée d'un matériel difficilement inflammable.

Attention:

Plus elle se suture en particules grasses et plus elle risque de s'enflammer. D'autre part, sa saturation risque de gérer le bon fonctionnement de la hotte.

Important:

Prévenez le risque d'inflammation en changeant à temps la nette filtrante. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rôtissage.

Remplacement du filtré àGRAISSSE en feetre:

En service normal (1 à 2 heures par jour), changez la nette filtrante au bout de 8 à 10 semaines d'utilisation.
Sur les nattes filtrantes imprimées: au plus tard lorsque l'impression couleur disparaît.
N'utilisez que des filtres d'origine.
Vous respecteze ainsi les
prescriptions de sécurité et assurerez
un fonctionnement optimal à la hotte.

Filtre à graisse en métal:

Ces nattes filtrantes sont en métal incombustible.

Attention:

Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.

Important:

Prévenez le risque d'inflammation en nettoyant à temps les filtrres àGRAisse en métal. Ce risque est du à l'accumulation de chaleur pendant la friture ou le rôtissage.

Nettoyage des filtres àGRAISSENé metal:

En service normal (1 à 2 heures par jour), nettoyez les filtres àGRAISSÉ en métal au bout de 8 à 10 semaines.

• Ces filtrés sont nettoyables au lave-vaisse. Ils peuvent changer légèrement de couleur au lavage.

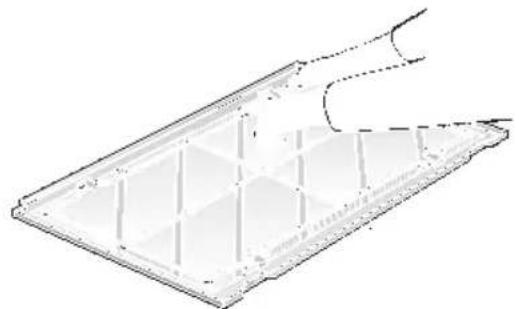

Important:

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement satures en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau chaude additionnelle de produit à vaisselle. Ensuite, Brossez les filtres, rincez-les bien puis laissez-les goutter.
N'utilisez que des filtres d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.

Veillez à ce que la grille du filtre passée bien des deux cotés derrière les fixations.

Retrait et mise en place des filtres à graisse en métal:

1. Ouvrez la porte jusqu'à la butée.

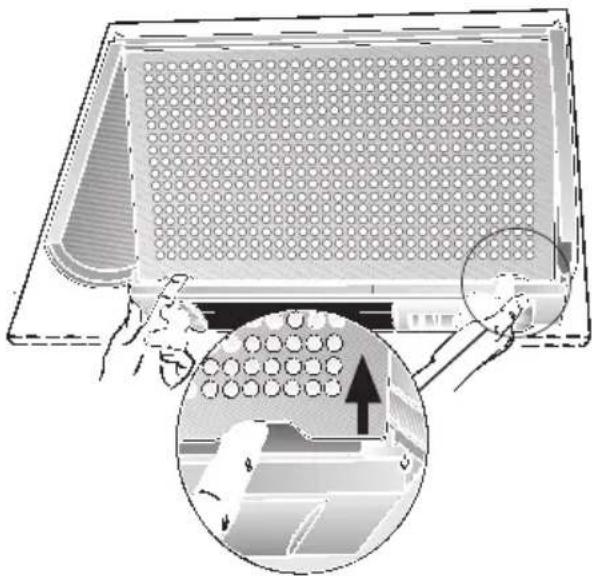

2. Soulevez la grille du contrôle, faites-la avancer au-dessus des fixations puis retirez-la par le bas.

1. Retirez la grille en fil métallique.

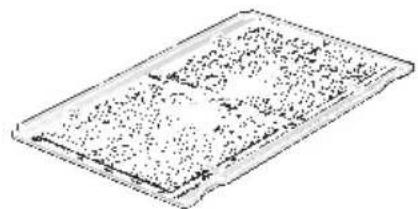

1. Retirez les nattes filtrantes saturees. Nettoyez les nattes et la grille. Une fois les nattes nettoyées, remetez-les en place. Veillez à ce qu'il n'y ait pas de vide entre elles au milieu.

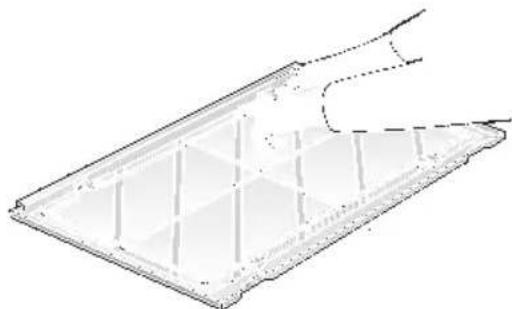

1. Bridez les nattes au moyen de la grille.

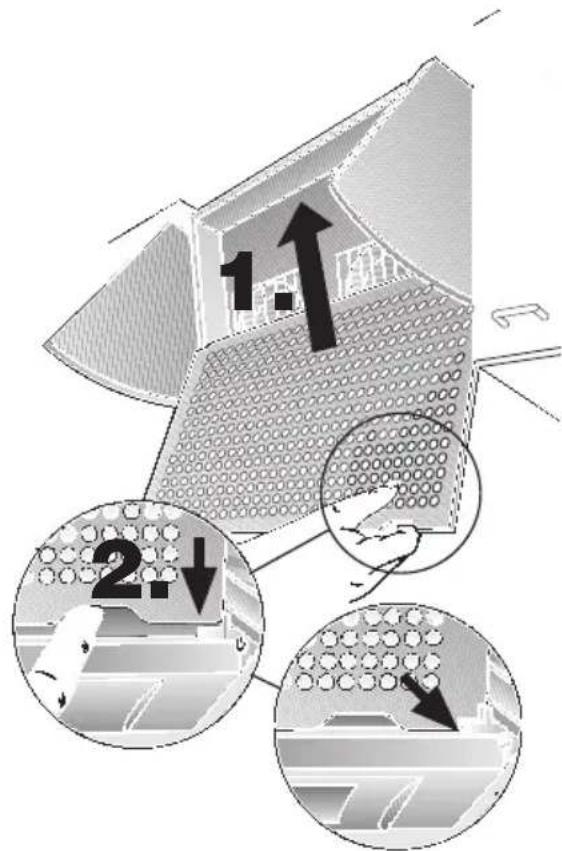

1. Posez la grille sur le corps de la hotte puis poussez-la vers le haut. Pousser les cordures inférieures de la grille au-delà des fixations puis abaissez-la.

Veillez à ce que la grille du filtré passée bien des deux côtés derrière les fixations.

Filtre à charbon actif:

Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

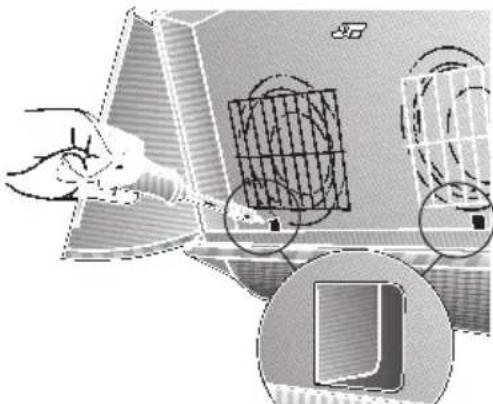

Mise en place et retrait du filtré:

1. Ouvrez la porte jusqu'à la butée.

2. Soulevez la grille du contrôle, faites-la avancer au-dessus des fixations puis retirez-la par le bas.

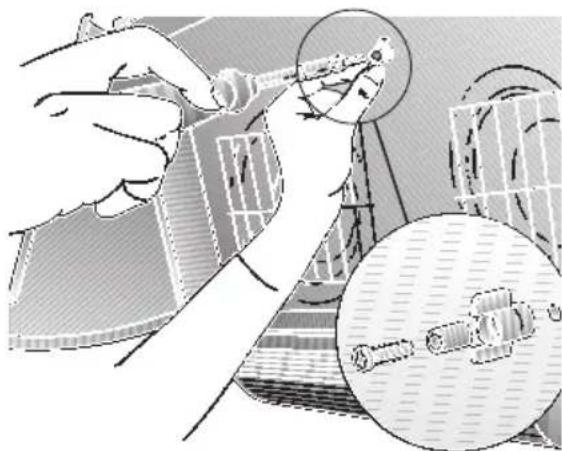

1. Introduire la vis dans l'écrou à ailette et la douille puis la visser dans le corps de hotte (opération nécessaire seulement lors de la première mise en place).

-La vis et I'ecrou a ailettes sont fournis d'origine avec le filtrre a charbon actif -

1. A l'aide d'un tournevis ou assimilé, repoussez les deux pattes vers l'arrière dans le corps de la hotte (opération nécessaire seulement lors de la première mise en place).

1. Introduisez le filtré à charbon actif dans le coin inférieur gauche du corps de hotte. Déplacez-le ensuite jusqu'à ce que les deux crochets plongent dans les orifices puis bloquez le haut du filtré à l'aide de l'écrou à ailettes.

1. Posez la grille sur le corps

de la hotte puis poussez-la vers le haut. Pousser les cordures inférieures de la grille au-delà des fixations puis abaissez-la.

Veillez à ce que la grille du filtre passée bien des deux côtés derrière les fixations.

Le démontage a lieu dans l'ordre chronologique inverse.

Remarque:

Avant d'enclencher la hotte pour la première fois après avoir changé le filtré à charbon actif, placez un chiffon humide sur l'orifice de soufflage en haut de l'appareil pour capter la poussière du charbon neuf.

Changement du filtré à charbon actif: En service normal (1 à 2 heures par jour), il faut le changer environ 1 fois par an. Vous pouvez vous procurer ce filtré AUPRES DE VOTRE REVENDEUR SPECIALISE (voir la liste des accessoires spéciaux).

N'utilisez que des filtres d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du changement du filtré àGRAISSSE (voir la section intitulée "Filtre et entretien"), nettoyez la graisse qui s'est déposée dans les parties accessibles du corps de hotte.
Vous prévenez ainsi tout risquéd'inflammation et garantissez ainsiun fonctionnement optimal de lahotte.
Pour la nettoyez, utilisez de I'eau chaude additionnee de produit a vaisselle.
En presence d'un encrasement intense (plus ancien), utilisez du liquide à laver les fenêtres.

Surfaces peintes, pieces en plastique:

N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Appliquez de I'eau additionnee de produit a vaisselle ou un produit lave-vitre non corrosif sur un chiffon doux et humide.
Remarque: ne nettoyez pas les pieces en plastique avec de l'alcool car des taches mates pourraient se former.
Prudence! Ventilez suffisamment la cuisine, n'utilise jamais de flamme neue.

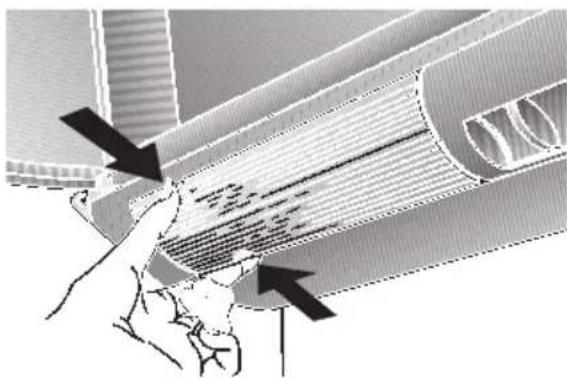

Changement des ampôules

1. Eteignez la hotte puis mettez-la complètement hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
2. Appuyez sur la coiffe d'ampoule sur les surfaces marqueees à cet effet, puis retirez-la par l'avant.

1. Remplacez I'ampoule (ampoule-bougie en vente habituelle dans le commerce, puissance 40 watts, douille E 14).
2. Remontez la coiffe de la lampe.
3. Rebranche la fiche male dans la prise de courant ou remontez le fusible/rearmez le disjoncteur.

Remarques importantes

Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matérieliaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à eliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut evacuer l'air a I'extérieur ou le recycler.

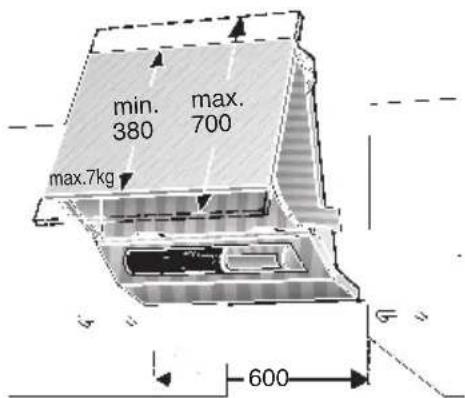

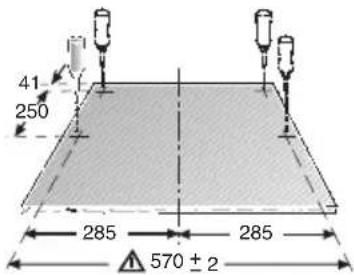

Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.
L'ecart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 650 mm
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cusinières à gaz:

Lors du montage de foyers gaz, veuillez respecter les dispositions legales en vigueur dans votre pays (En Allemagne par ex: les Régles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm

Evacuation de l'air à l'extérieur

L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).

Si l'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la reglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tener compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparéils de cuisson (table de cuisson et cusinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Avant le montage

Si la hotte evacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse téléscopique.

Si l'appareil a eté foumi sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé (voir la section sur les accessoires dans la notice d'emploi).

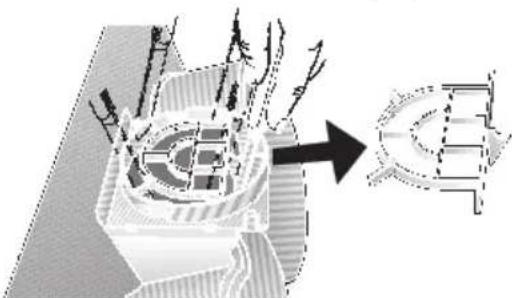

Montage volet anti-refoulement:

1. Découpez la grille protégeant l'entrée de l'orifice.
2. Montez le volet anti-refoulement dans les paliers de l'orifice.

Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.

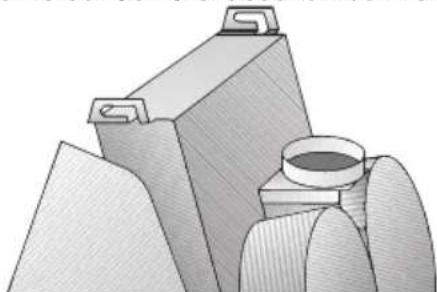

Branchement du conduit d'évacuation Ø 100 mm:

Fixez le manchon réducteur (compris dans les fouritures ou vendu dans le commerce spécialisé) contre l'orifice de sortie d'air. Fixez le conduit d'évacuation contre.

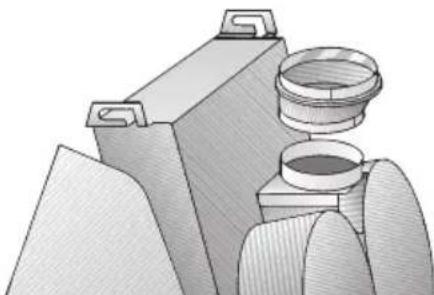

Branchement du conduit d'évacuation Ø 120 mm:

Fixez le conduit d'évacuation directement contre l'orifice de sortie d'air.

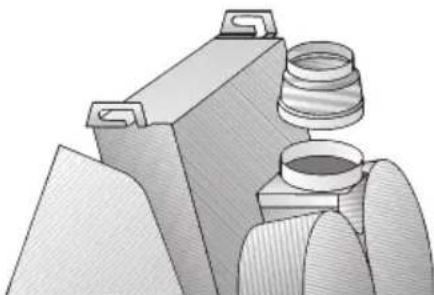

Branchement du conduit d'évacuation Ø 150 mm:

Fixez le manchon-entonnoir (comprises dans les fournitures ou vendu dans le commerce spécialisé) contre l'orifice de sortie d'air. Fixez le conduit d'évacuation contre.

Si un volet anti-refoulement a ete monte, verifiez son bon fonctionnement.

Hotte recyclant l'air

(S'il n'est pas possible de lui faire evacuer l'air à l'extérieur).

L'air épure par un contrôle supplémentaire au charbon actif est renvoyé dans la pierce.

Avant le montage

Préparatifs

• Soulevez la grille du filtre, faites-la avancer au-dessus des fixations puis retirez-la par le bas.
• Introduire la vis dans l'écrou à ailette et la douille puis la visser dans le corps de hotte (opération nécessaire seulement lors de la première mise en place). Voir fig. 19. - La vis et l'écrou à ailettes sont fournis d'origine avec le filtré à charbon actif -.
  A l'aide d'un tourmevis ou assimilé, repoussez les deux pattes vers l'arrête dans le corps de la hotte (opération nécessaire seulement lors de la première mise en place). Voir fig. 20.

Une fois la hotte aspirante montée, met- tez le filtré à charbon actif en place.

Son numero de referencia et sa description figurent dans la notice d'utilisation.

Si la hotte aspirante est montée sous un placard seulement en appui mural, veiller à ce que l'orifice de sortie d'air soit suffisamment dimensionné (177 cm² minimum).

La hotte aspirante est équipée en série d'un orifice à air protégé par une grille. Si cette grille a été enlevée pour permettre l'évacuation de l'air à

l'extérieur, monter sur l'orifice un réducteur équipé d'une grille (voir les accessoires spéciaux dans la notice d'emploi).

Branchement électrique

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise à contacts de terre réglementairement posée. Installer cette prise à proximité de la hotte, à un endroit le mistréux accessible possible.

ToujoursmettreI'appareilhors tension avantd'effectuerdesréparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra etre effectue que par un Electricien-installateur agreé au+.es de la

Branchement électrique

compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparèils électriques.

Encastrement

Remarque: pour fixer la hotte au bout d'une rangée de placards en appui mural, vous pouvez vous procurer un kit d'accrochage mural auprès de votre revendeur spécialisé (voir les accessoires spéciaux dans la notice d'emploi).

Cette hotte aspirante est prévue pour l'encastrement entre deux placards en appui mural.

1. Retirez le filtré àGRAisse (voir la notice d'emploi).

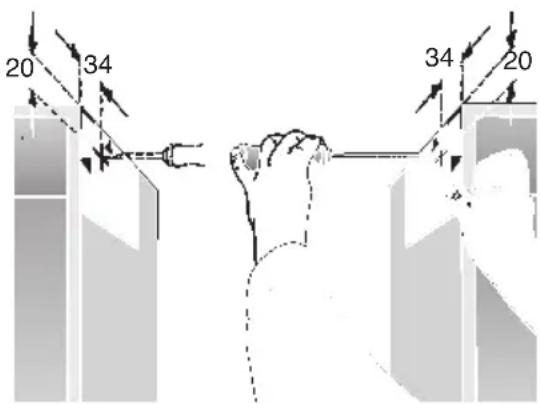

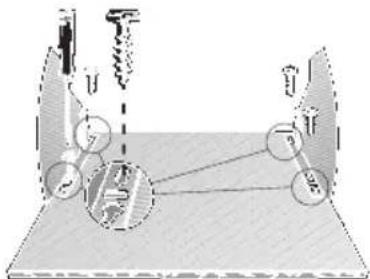

2. A l'aide du gabarit est livre ci-joint, marquer l'emplacement des vis sur les parois laterales des placards voisins.

Encastrement

Suivant la hauteur des placards en appui mural, vous pouvez aussi installer la hotte aspirante un peu plus bas. Dans ce but, abaissez le gabarit en conséquence.

Rappelez-vous que la hotte doit etre distante de 650 mm minimum des foyers (vous devrez monter les vis defixation au minimum 1040 mm au-dessus des foyers).

1. Percez les avant-trous (avec un burin à pointe ou avec une mèche) puis vissez les vis jusqu'à 5 mm.

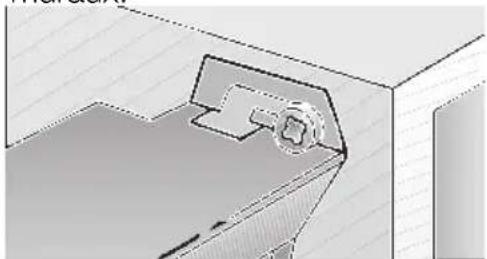

1. Une fois les vis posées, accrochez la hotte dessus entre les placards muraux.

1. Dans l'appareil, introduisez jusqu'à la butée les deux pieces laterales du volet à buées

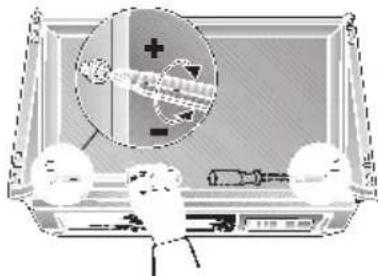

1. Reglez la hotte aspirante pour qu'elle arrive à ras de l'arête avant des placards voisins.

Attention: si la porte du meuble est légèrement distantes du corps du meuble (du fait de la présence, par exemple, de butées en caoutchouc), avancez la hotte de cette épaisseur supplémentaire.

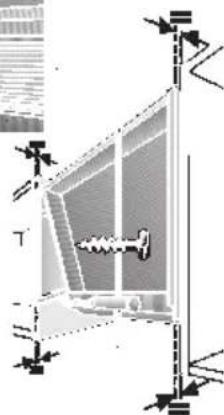

Marquez la position des vis de fixation inférieures, percez des avant-trous puis vissez les vis. Ensuite, serrez les 4 vis de fixation à fond.
7. Brancher le conduit.
8. Effectuer le branchement électric.

Montage de la porte

Epaisseur de la porte: 16 mm minimum-Hauteur de la porte: entre 380 et 700 mm Poids de la porte: 7 kg maxi

La portepe peut depasser en haut et en bas pour que la hotte affleure optiquement avec les placards voisins.

1. Retirer les deux pieces laterales (droite et gauche). Pour ce faire, tirer chaque patte en plastique rouge vers l'intérieur du corps de hotte puis extraire chaque piecelateraleversl'avant.

Encastrement

1. Sur la porte, marquer l'emplacement des points de fixation en ce qui concerne les cotes des trous oblongs verticaux.

Si le bord supérieur de la porte du meuble n'affleure pas avec le bord supérieur du meuble, modifier les dimensions en conséquence.

Si le sommet de la hotte doit se trouver en-dessous du sommet des placards voisins, haussez en consquence l'emplacement des points de fixation de la porte.

Mais vous pouvez aussi marquer les emplacements des vis directement sur la porte. Dans ce cas, laissez les pièces latérales dans l'appareil. Appliquez la porte, ajustez sa position puis marquez les emplacements au dos.

Respecter exactement la dimension specifiee: 570± 2 mm.

1. Fixez les pieces laterales contre la porte. Veillez à ne pas inverser les côtes.

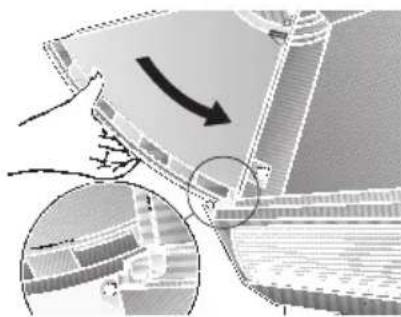

1. Introduisez la porte complete dans la hotte aspirante. Voir fig. 11.

Au moment d'ouvrir la hotte, vérifiez si la porte bute bien des deux côtes, c'est-à-dire si elle est bien verrouillée.

Les pattes en plastique rouges ne sont déverrouillables que lorsque la porten a pas basculé jusqu'à la butée.

1. Suivant le poids de la porte, vous pouvez régler sa durée d'ouverture/fermeture en jouant sur les deux vis situées à droite et à

gauche du boitier.

Rotation à droite = La porte se déplace moins facilement.

Montage du rail de recouvrement:

Pour occulter l'espace vide entre le mur et la hotte, vous pouvez utiliser le rail de recouvrement compris dans les fournitures.

A l'aide des deux vis à tôle, fixer le rail contre la face inférieure de la hotte.

Remontez le filtré àGRAISSSE (voir la notice d'emploi).

S'il faut démonter la porte:

Dans le corps de la hotte, tirez les pattes en plastique rouges vers l'intérieur. Ce geste déverrouille la porte qui se laisse ensuite enlever par l'avant.

Poids en kg

Version	Air éva-cué	Air recy-clé
A 1 moteur	6,5 7,8
A 2 moteurs	8,0 9,3
