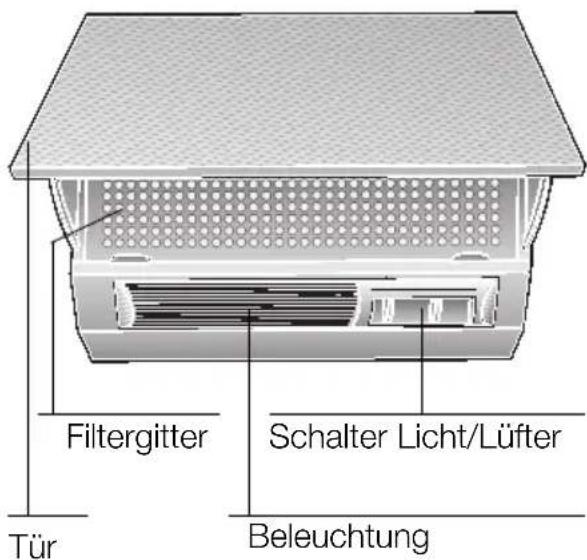

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschliebsbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung oä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

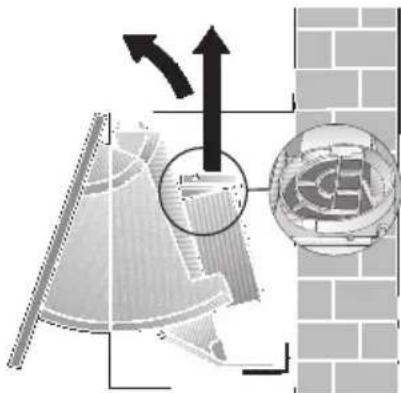

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern\ finden Sie am Ende dieser Gebrauchsanleitung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche darüber.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungs merk male beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlagigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemeße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die Gebrauchs - anleitung.
Sie enthalt wichtige Infor mationen fur
hre Sicherheit sowie zum Gebrauch und
zur Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

1 Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme)durfen nur von einem Fachmann durchgefuhrt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Ole können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht lubereiten.

Unter der Dunstabzugshaube nicht flambieren.
! Brandgefahr am Fettfilter durch aufsteigende Flammen.
Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längerere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

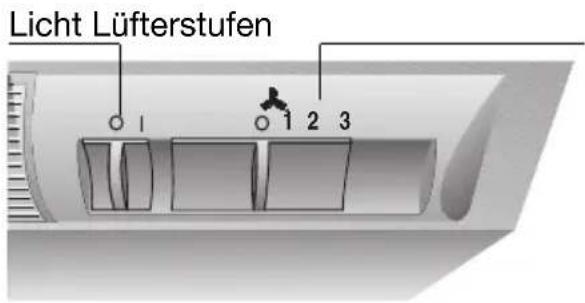

Bedienen der Dunstabzugshaube

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.
Ausschalten der Dunstabzugshaube erst eine Minute nach Kochende.

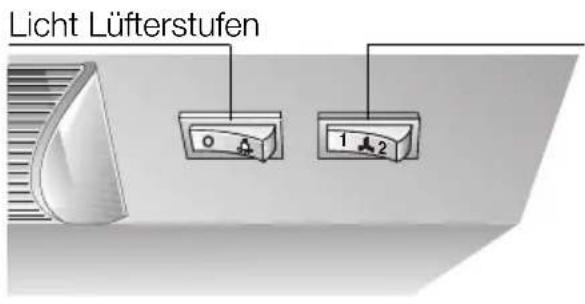

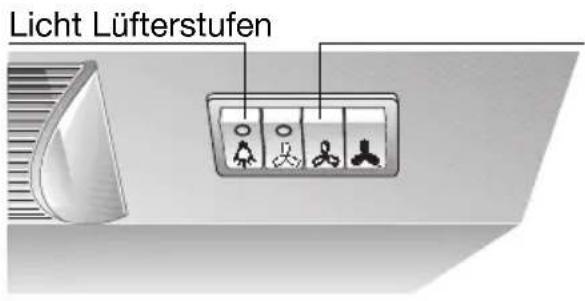

Einschalten des Lufters:

Turaufschwenken.
Lüfterstufe einstellen.

Ausschalten des Lufters:

Turzuschwenken.

Bei erneutem Aufschwenken der Turl arbeitet der Lufter in der zuletzt gewährten Stellung.

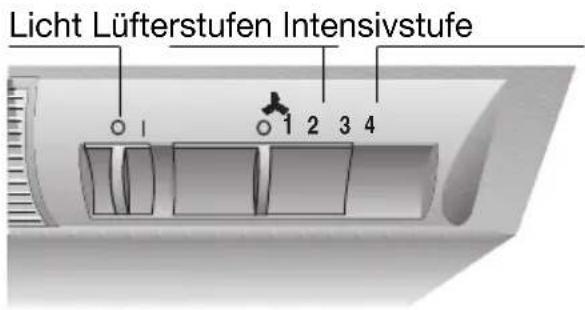

Einschalten des Lufters:

Turaufschwenken.
Lüfterstufe einstellen.
Intensivist rastet ein.

Ausschalten des Lufters:

Die Dunstabzugshaube lasst sich auf zwei verschiedene Arten ausschalten.

Ausschalten 1

Schalter auf 0 - Lüfter aus.

Ausschalten 2

Tür zuschwenken (Schalter bleibt eingeschaltet).
Zum erneuten Einsatz nur Tur aufschemwenken. Die Dunstabzugshaube arbeitet in der zuletzt gewählten Lüftereinstellung.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet oder die Türg geschlossen ist.

Zur Aufnahme der fettigen Bestandteile und zum Binden von Geruchsstoffen des Kuchendunstes konnen verschiedene Fettfilter eingesetzt werden.

Vlies-Fettfilter:

Die Filtermatte besteht aus schwer entflammbarem Material.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Austauschen des Vlies-Fettfilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Austauschen des Vlies-Fettfilters:

Beinormalembetrieb(taglich1bis2 Stunden)mussderVlies-Fettfilternach8 bis 10Wochenausgetauschtwerden.
Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerflieBt.
Nur Originalfilter verwenden. Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

Entsorgung des alten Vlies-Fettfilters:

Vlies-Fettfilter enthalten keine Schadstoffe.
Sie sind kompostierbar und können als BioMull entsorgt werden.

Metall-Fettfilter:

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Beinormalembetrieb(taglich1bis2 Stunden)müssen die Metall-Fettfilter nach8bis10Wochen gereinigtwerden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Danach abbursten, gut ausspelen und abtropfen lessen.
Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion gewährleistet.

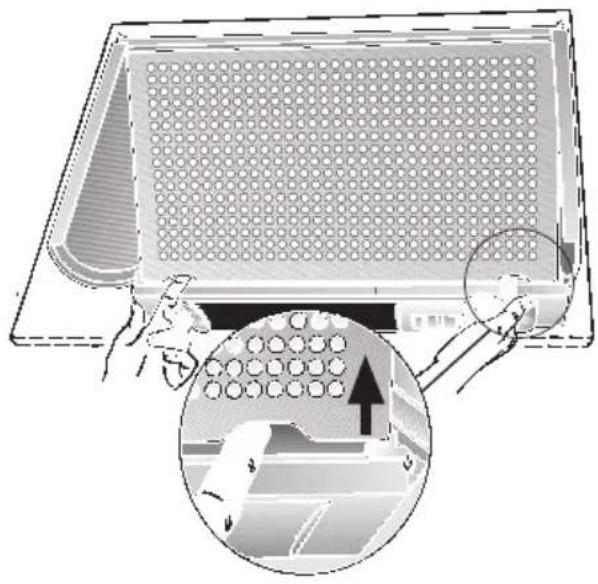

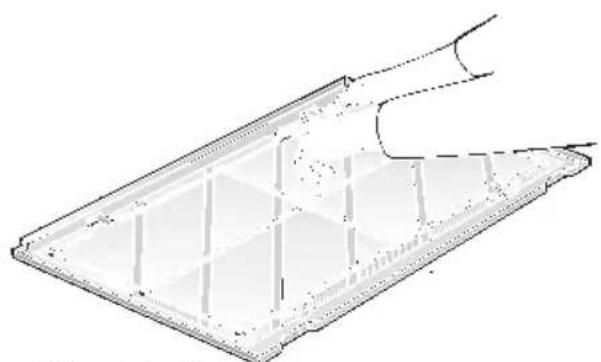

AusbauenderFettfilter

1. Tur bis zum Anschlag aufschwenken.
2. Filtergitter anheiten, über die Halterungen nach vorne haben und nach unten abnehmer.

1. Drahtgitter entfernen.

4.Vlies-Fettfilter

Gesattigte Filteratte entnehmen, Fil-tergitter reinigen und neue Filteratte einlagen

Metall-Fettfilter Gesattigte Filtermatten entnehmen, Filtermatter und Filtergitter

reinigen. Bereinigte Filtermatten wieder einlagen. Dabei darauf auf achten, dass in der Mitte kein Luftspalt entsteht.

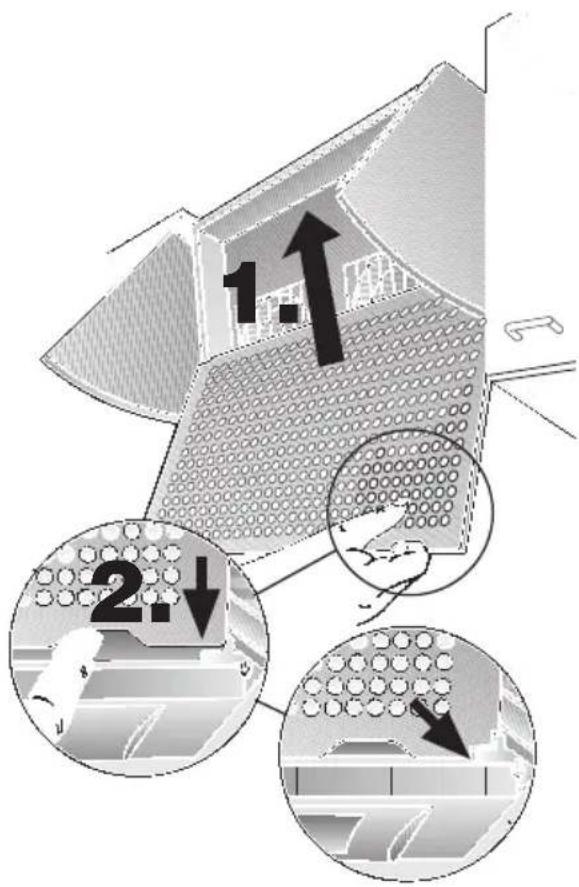

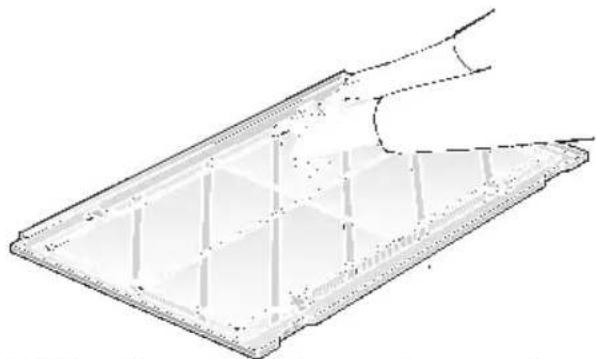

EinbauenderFettfilter

1. Filtermatte mit Drahtgitter festklemen.

1. Filtergitter am Gehäuse anlagen und nach oben schieren. Unterkante über die Halterungen nach hinten drücken und absenken.

Auf sicheren Sitz des Filtergitters beidseitig hinter den Halterungen achten.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

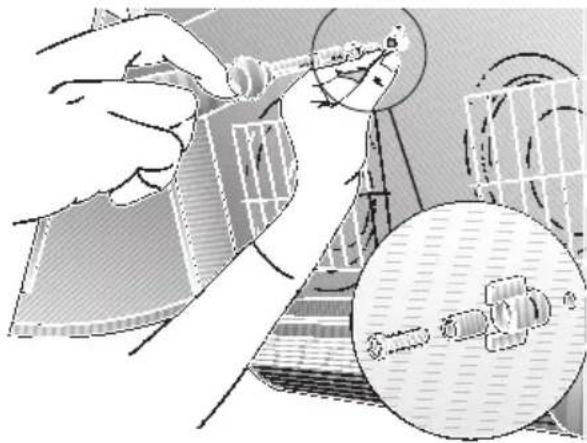

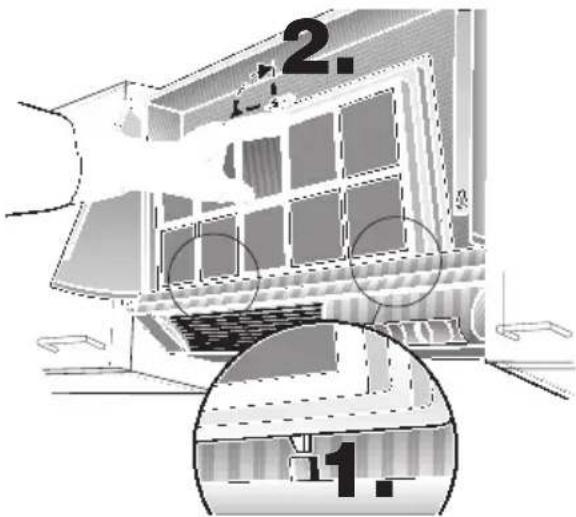

Ein- und Ausbauen:

1. Tur bis zum Anschlag aufschenken.

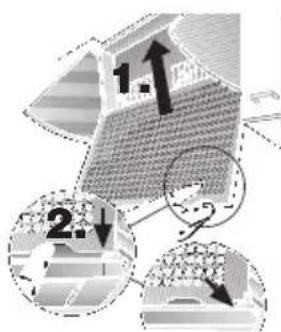

2. Filtergitter anheiten, über die Halterungen nach vorne haben und nach unter abnehmen.

1. Schraube durch Flügelmutter und Hülse stecken und in das Gehäuse eindreten (nur beim ersten Einbau erforderlich). - Schraube und Flügelmutter liegen dem Aktivkohlefilter bei -.

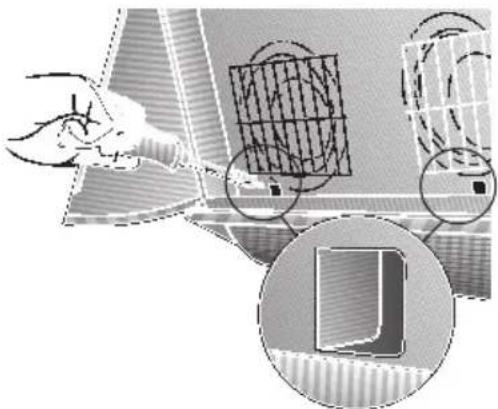

1. Mit einem Schraubendreher o. ä. die beiden Laschen im Gehäuse nach hintendurchdrücken (nur beim ersten Einbau erforderlich).

1. Aktivkohlefilter in die linke untere Gehäuseecke einlagen. Verschieben, bis die beiden Einhängehaken in die Öffnungen tauchen und mit der Flügelmutter oben verriegeln.

1. Filtergitter am Gehäuse anlagen und nach oben schieren. Unterkante über die Halterungen nach hinten drücken und absenken.

Auf sicheren Sitz des Filtergitters beid seitig hinter den Halterungen achten.

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungebär 1 x im Jahr ausgetauscht werden.

Der Aktivkohlefilter ist im FACHHANDEL erhältlich (siehe Sonderzubehr).

Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z.B. als Restmull entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube besteht Spüllauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Die Bedientasten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen.
Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

• Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
  Reinigen Sie nur in Schliffrichtung.

Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

• Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
  Keine trockenen Tücher verwenden.
• Verwenden Sie ein mildes Fensterreinigungsmittel.
  Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.
  Keine Scheuermittel verwenden.

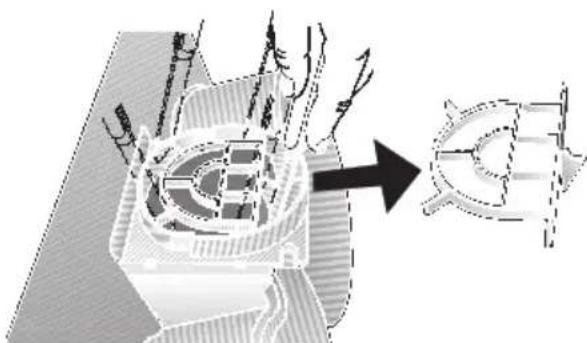

Auswechseln der Lampen

1. Dunstabzugshaube ausschalten und durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen.

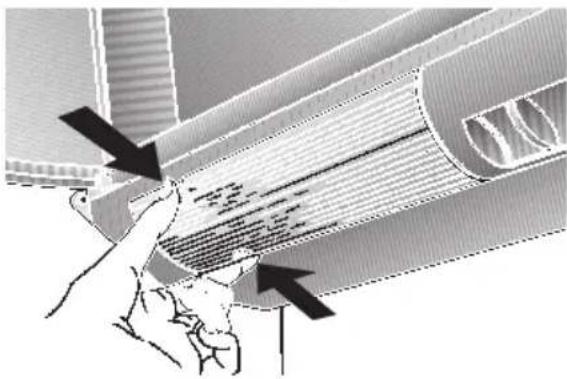

2. Lampenabdeckung an den markierten Flächen leicht zusammen und nach vorne abnehmer.

1. Lampe austauschen (handelsübliche Gluhlampe max. 60 Watt, Sockel E 14).
2. Lampenabdeckung wieder einsetzen.
3. Netzstecker wieder einstecken oder Sicherung einschalten.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angeben:

E-Nr.FD

Tragen Sie die Nummern in obige Felderein. Die Nummern sind auf demTypenschild, nach Abnahme der Fettfilter,im Innenaum der Dunstabzugshaube zufinden.

Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ahr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte beiHremFachhändleroderbei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

Uber einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden.
Theseinschänkung gilt nicht für Gas-Herde und Gas-Mulden.
Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto grBoer ist die Mochigkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darfur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50~mm
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

Abluftbetrieb

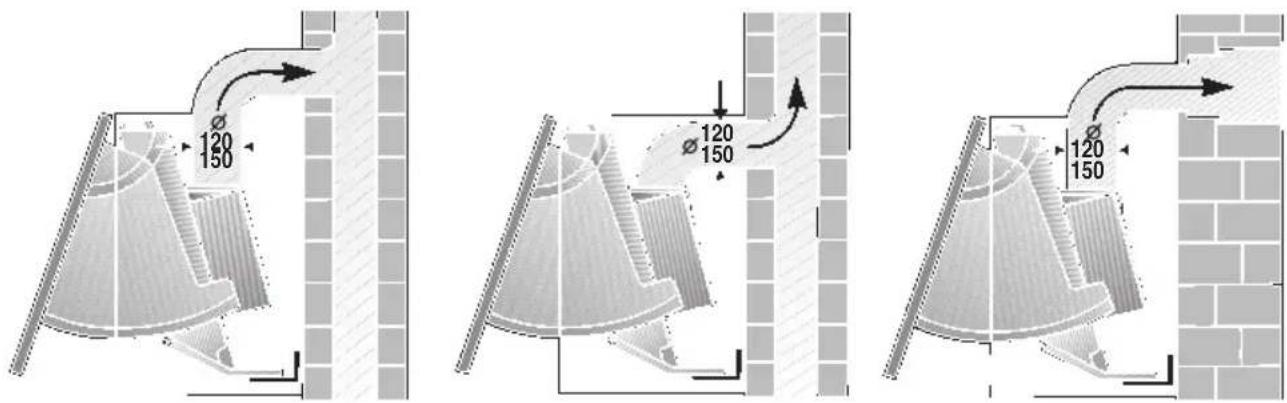

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlufung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschliebsbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Bei Abluftbetrieb immer zuerst Schutzgitter im Luftstutzen ausschneiden!

Bei Abluftbetrieb sollen in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist.

Ist der Dunstabzugshaube keine Rückstau-klappe beigelegt, kann sie über den Fachhandel bezogen werden.

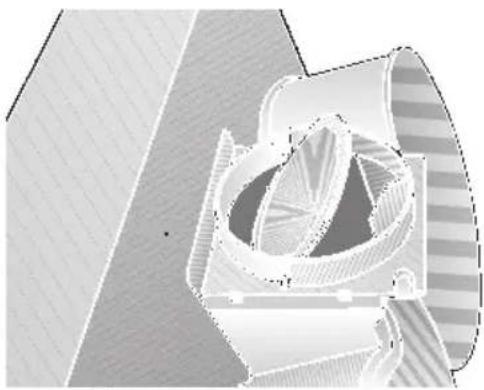

Montieren der Rückstauklappe:

Rückstauklappe in die Lageröffnungen am Luftstutzen einsetzen.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

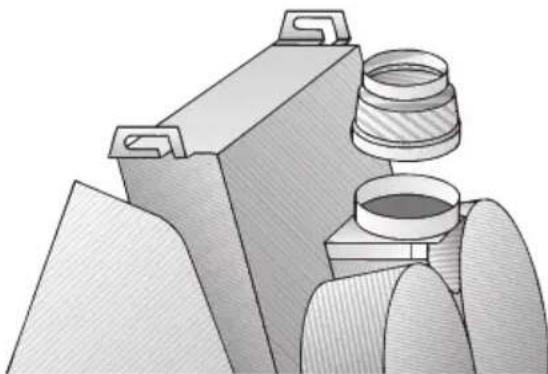

Anschluss Abluftrohr 0 100 mm:

Reduzierstutzen (beiliegend bzw. beim Fachhandel erhältlich) am Luftaustritt befestigen. Das Abluftrohr daran befestigen.

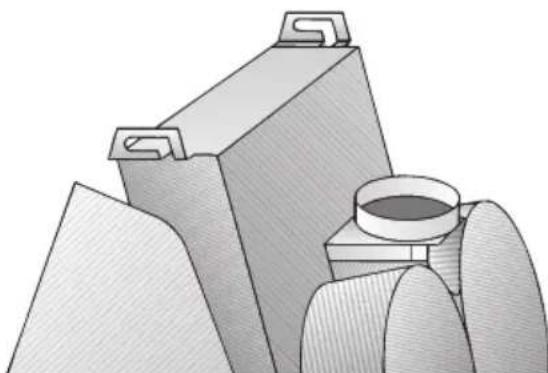

Anschluss Abluftrohr 0 120 mm:

Abluftrohr direkt am Luftaustritt befestigt.

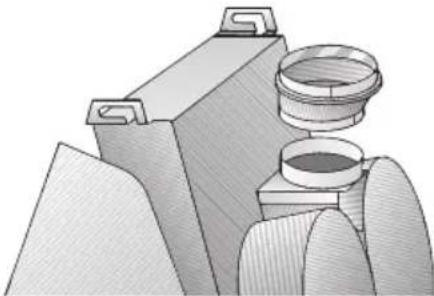

Anschluss Abluftrohr 150 mm:

Erweiterungsstutzen (beiliegend bzw. im Fachhandel erhältlich) am Luftaustritt befestigen. Das Abluftrohr daran befestigen.

1st eine Rückstauklappe montiert, die Funktion überprüfen.

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Die durch einen zusätzlichen Aktivkohlefilter gereinigte Luft wird wieder in den Raum zurückgeführrt.

Nach der Montage der Dunstabzugshaube den Aktivkohlefilterenetzen

(Montage siehe Filter und Wartung)

Wird die Dunstabzugshaube unter einem Aufsatzschrank montiert, muss für einen ausreichenden Luftauslass von gesorgt werden (mind. 177~cm^2

Die Dunstabzugshaube hat seriennbig ein Schutzgitter am Luftstutzen. Soltte die- ses entfernt worden sein, muss der Luftstutzen durch ein Reduzierstück mit Schutzgitter ergänzt werden (siehe Sonderzubehör).

Elektrischer Anschluss Einbau

Die Dunstabzugshaube darf nur an eine vorschrifsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Höhe der Dunstabzugshaube anbringen.

Die Schutzkontaktsteckdose sollen über einen eigenen Stromkreis angeschlossen sein.
Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaubearfind in jeder Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenraum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Lange der Anschlussleitung: 1,30 m.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Hinweis: Für die Befestigung der Dunstabzugshaube (z.B. am Ende der Möbelzeile) kann ein Wandaufhänge-Set beim Fachhandel bezogen werden (siehe Sonder zuberhör).

Die Dunstabzugshaube ist zum Einbau zwischen zwei Oberschranke vorgesehen.

1. Fettfilter abnehmen (siehe Filter und Wartung).

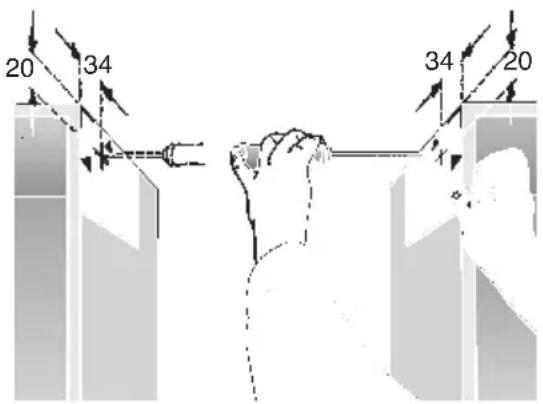

2. Mit Hilfe der beiliegenden Schablone Positionen für die Schrauben an den Seitenwänden der Nachbarschränke anreiben.

Einbauen

Je nach Höhe der Oberschranke kann die Dunstabzugshaube auch etwas tiefer eingebaut werden. Dazu die Schablone entsprechend tiefer anlagen.

Auf Mindestabstand Kochstelle - Dunstabzugshaube von 650 mm achen (die Befestigungsschrauben müssen mind. 1040 mm über den Kochstellen angebracht sein).

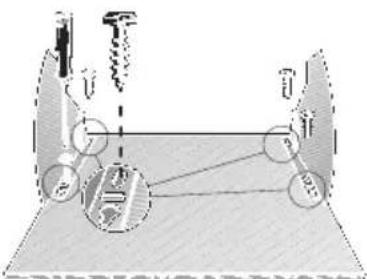

1. Vorbohren (mit Stichel bzw. 2 mm Bohrer) und Schrauben bis 5 mm eindreten.

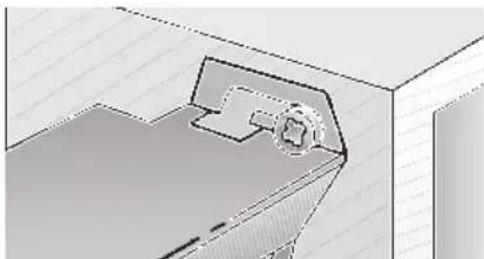

1. Die Dunstabzugshaube an den beiden Schrauben zwischen den Oberschränken einhängen.

1. Die beiden Seitenanteile der Wrasenklappe in das Gerät bis zum Anschlag einschieben.

1. Die Dunstabzugshaube an der Vorderkante der Seitenchranke über die Seitenteile austrichten.

Achtung: Hat die Mobeltür einen Abstand zum Mobelkorpus (z.B. durch Anschlaggummis) ist die Dunstabzugshaube um theses Maß vorzuziehen.

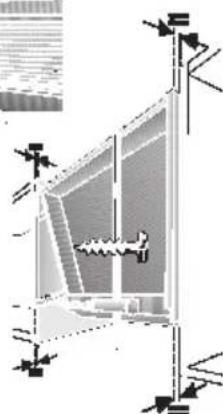

1. Die Lage der unteren Befestigungsschrauben anreiBen, vorbohren und Schrauben eindrehen.
2. Alle 4 Befestigungsschrauben fest anziehen.
3. Rohrverbindung herstellen.
4. Elektrische Verbindung herstellen.

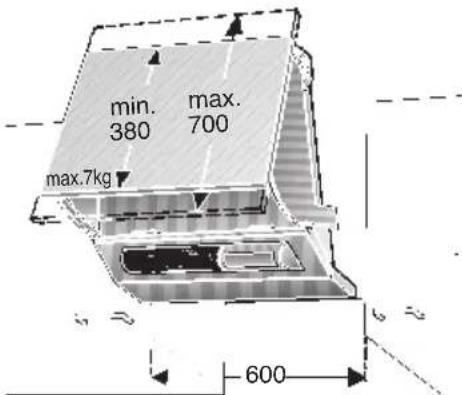

Montieren der Mobeltur:

Turdicke: mindestens 16 mm

Türhöhe: 380 mm bis 700 mm

Türgewicht: max. 7 kg

Zum Anpassen an seitliche Oberschrankendearf die Turiben und unten uberstehen.

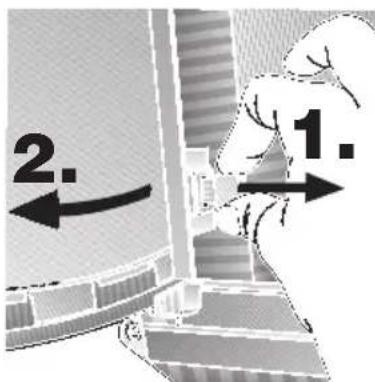

1. Die beiden Seitenteile rechts und links wieder entnahmen. Hierzu jeweils die rote Kunststoff-Lasche im Gehäuse nach innen ziehen und das Seiteneil nach vorne Herausziehen.

Einbauen

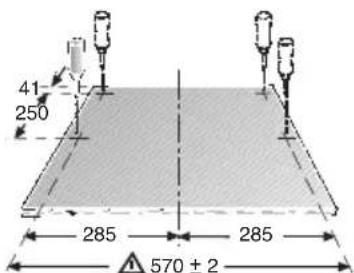

1. Die Befestigungspunkte an der Türe anreiben. Maße für die senkrechten Langlocher:

1st eine Differenz zwischen Oberkante Möbeltür zu Oberkante Schrank vorhanden, sind die Maße entsprechend zuändern.

Bei nicht schrankdeckenbündigem Einbau muss die Tur um das entsprechende Maß hoher montiert werden.

Das Maß 570 ± 2 exakt einhalten.

1. Seiteenteile an die Turschrauben. Dabei auf die richtige Lage links - rechts achten.

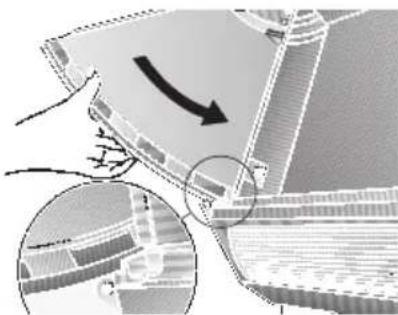

1. Komplette Tur in die Dunstabzugshaube einsetzen.

Die Schraubpunkte an der Tur konnen auch direkt angezeichnet werden. Dazu {.laffen Sie die Seiteinteile im Gerat, legend die Tur an, richten sie aus und zeichnen sie ruckseitig an.

Kontrollieren, dass die Tur beim Ausziehen beidseitig anschlagen, d. h. sicher verriegelt ist.

Die roten Kunststoff-Laschen können nur entriegelt werden, wenn die Tur nicht bis zum Anschlag aufgeschwenkt ist.

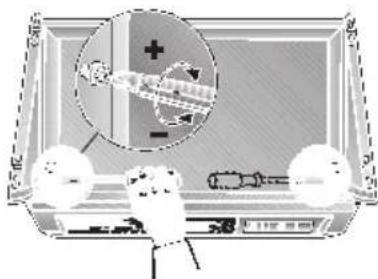

1. Je nach dem Gewicht der Tur kann die Laufeigenschaft der Tur mit den beiden Schrauben rechts und links am Gehäuse, eingestellt werden.

Drehen nach rechts = Tur geht schwerer.

Wandabschluss montieren:

Der Spalt zur Rückwand kann mit der beiliegenden Abdecktschiene verschlossen werden.

Mit den beiden Blechschrauben die Abdecktschiene an die Unterseite der Dunstabzugshaube schrauben.

Fettfilter wieder einbauen.

Wenn die Mobeltür ausgebaut werden muss:

Jeweils die roten Kunststofflaschen im Gehäuse nachinnenziehen. Dadurch wird die Tur entriegelt und kann nach vorne herausgezogen werden.

Gewicht in kg

Geräteausführung	Abluft Um	uft
1-motorig 6,5 7,8
2-motorig 8,0 9,3

Konstruktionsdifferungen im Rahmen der technischen Entwicklung bleiben vorehalten.

Filtro antigrasa de fieltro:

Er darf nicht eingeklemmt sein.

Important:

Bei Anrufitte angeben:

N°E

FD

NeffCOM (Mo. - Fr.: 8.00 - 18.00 Uhr erreichenbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschland gültig!
