D2624X0 - Afzuigkap NEFF - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Neff
Model	D2624X0
Afmetingen (B x H x D) approx.	Standaard breedte 60 cm, hoogte afhankelijk van montage
Gewicht (versie 1 motor, afgevoerde lucht)	6,5 kg
Gewicht (versie 2 motoren, afgevoerde lucht)	8,0 kg
Gewicht (versie 1 motor, gerecirculeerde lucht)	7,8 kg
Gewicht (versie 2 motoren, gerecirculeerde lucht)	9,3 kg
Voeding	230 V / 50 Hz
Totaal vermogen (verlichting + motor)	Variabel per model (max. circa 200 W)
Verlichting	2 gloeilampen 40 W, fitting E14
Afzuigvermogen	Meerdere niveaus + intensieve stand
Werkingsmodi	Afvoer naar buiten of recirculatie met koolstoffilter
Diameter afvoerkanaal	100 mm, 120 mm of 150 mm (met adapter)
Vetfilter	Model in metaal (wasbaar) of in vilt (wegwerp)
Koolstoffilter (recirculatie)	Optioneel, ongeveer 1 keer per jaar vervangen
Onderhoud metaalfilter	Afwasmachine of met de hand wassen
Minimale afstand tot kookplaten	650 mm (elektrisch) ; 650 mm (gas)
Lengte voedingskabel	1,30 m
Veiligheid	Automatische uitschakeling? Niet gespecificeerd; installatie door vakman vereist
Onderdelen / repareerbaarheid	Filters, lampen, montageset verkrijgbaar bij klantenservice
Garantie	Standaard NEFF (raadpleeg dealer)

Veelgestelde vragen - D2624X0 NEFF

Wat is de werkingsmodus van de afzuigkap D2624X0?

De afzuigkap kan werken in afvoermodus (lucht naar buiten) of in recirculatiemodus (lucht filteren met een actief koolstoffilter en terug in de keuken brengen).

Welke minimale afstand moet ik aanhouden tussen de afzuigkap en de kookplaat?

De minimale afstand is 650 mm voor elektrische kookplaten en gasfornuiten. Voor vaste brandstofkookplaten is een gesloten deksel vereist.

Hoe vervang ik het metalen vetfilter?

Open de deur, til het rooster op, verwijder de metalen matten, was ze in de vaatwasser of met de hand, en plaats ze terug. Zorg dat er geen ruimte tussen zit.

Is een koolstoffilter nodig? Wanneer vervangen?

Een koolstoffilter is alleen nodig in recirculatiemodus. Het moet ongeveer 1 keer per jaar worden vervangen bij normaal gebruik (1-2 uur/dag). Gebruik uitsluitend originele filters.

Hoe vervang ik een lamp?

Schakel de afzuigkap uit, druk op de lampkap om deze te verwijderen, vervang door een lamp 40 W, fitting E14 en monteer de kap weer.

Kan ik de afzuigkap zonder vetfilter gebruiken?

Nee, gebruik zonder vetfilter is gevaarlijk omdat vet kan ontbranden. Vervang of reinig het filter regelmatig.

Hoe reinig ik de oppervlakken van de afzuigkap?

Gebruik warm water met afwasmiddel of een niet-corrosieve glasreiniger. Vermijd schurende middelen en alcohol op plastic onderdelen.

Welke diameters zijn mogelijk voor het afvoerkanaal?

De afzuigkap accepteert kanalen van 100, 120 of 150 mm met meegeleverde of in de handel verkrijgbare adapters.

Is de afzuigkap geschikt boven een gasfornuis?

Ja, maar houd de minimale afstand van 650 mm aan en laat niet alle branders langer dan 15 minuten op vol vermogen branden om oververhitting te voorkomen.

Waar vind ik het typeplaatje met de E- en FD-nummers?

Het typeplaatje bevindt zich in de afzuigkap, na het verwijderen van het vetfilterrooster. Noteer deze nummers voor vragen aan de klantenservice.

GEBRUIKSAANWIJZING D2624X0 NEFF

Gebruiks- en montageaanwijzing

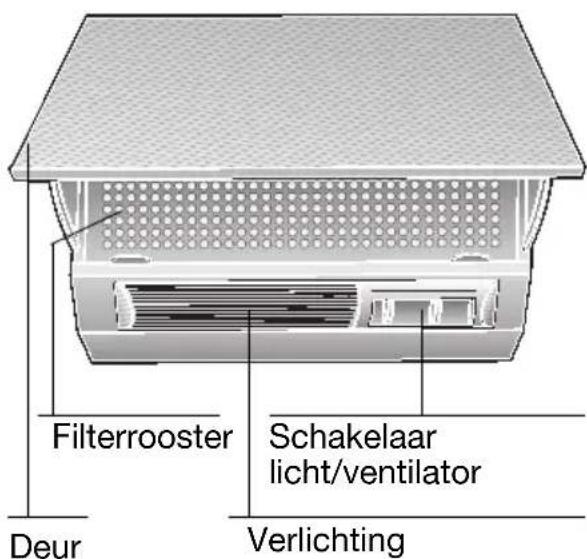

Beschrijving van het apparaat

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten. Het vetfilter neemt de vaste bestanddelen van de keukenwasem op. De keuken blijft in grote mate vrij van vet en geur.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten), moet er voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplaten en gasfornuizen, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstoffilter, is het gebruik zonder beperking mogelijk.

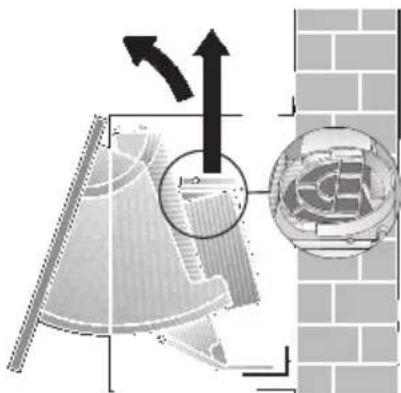

Gebruik met circulatielucht:

Hiervoor moet een koolstoffilter worden ingebouwd (zie Filter en onderhoud).

De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstoffilter gereinigd terug naar de keuken. Het vetfilter neemt de vettige bestanddelen van de keukendamp op. Het koolstoffilter bindt de reukstoffen.

Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen. Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montagevoorschrift). Deze afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik. Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen. Afzuigkap nooit zonder vetfilter gebruiken. Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden. Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.

Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat. Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

De kookzones moeten altijd bedekt zijn met pannen. Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

De keukenwasem wordt op de doeltreffendste manier verwijderd door:

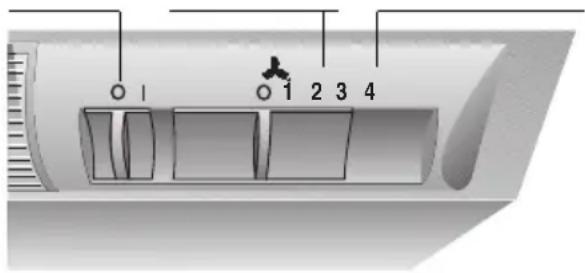

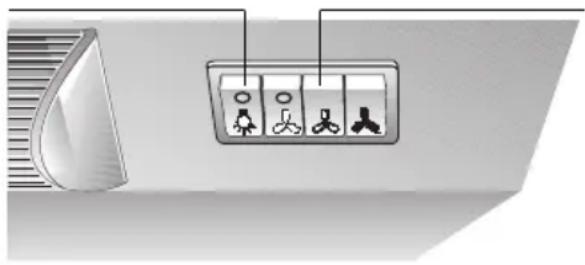

Licht Ventilatorstanden

Licht Ventilatorstanden

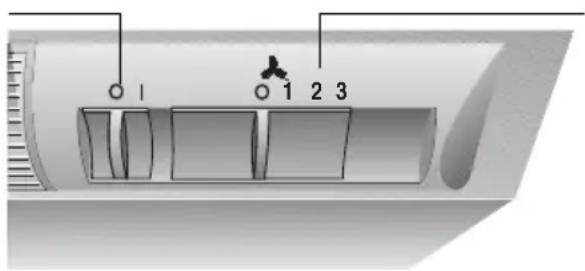

Licht Ventilatorstanden Licht Ventilatorstanden intensieve stand

Schakel de wasemafzuigkap in bij het begin van het koken. Schakel de wasemafzuigkap pas enkele minuten na het einde van het koken uit.

Inschakelen van de ventilator:

Deur openklappen. - Ventilatorstand kiezen.

Uitschakelen van de ventilator: Deur dichtklappen.

Bij het opnieuw openklappen van de deur werkt de ventilator in de laatst gekozen stand.

Inschakelen van de ventilator:

Deur openklappen. - Ventilatorstand kiezen. Bij intensieve stand via een pal.

Uitschakelen van de ventilator:

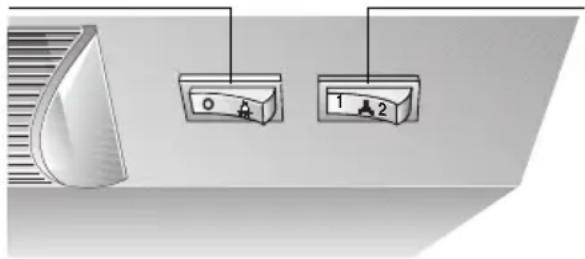

De wasemafzuigkap kan op verschillende manieren worden uitgeschakeld.

Uitschakelen 1:

Schakelaar op 0 - ventilator uitzetten. Uitschakelen 2: Deur dichtklappen (schakelaar blijft ingeschakeld). - Om opnieuw in te schakelen, deur openklappen. De wasemafzuigkap werkt in de laatst gekozen ventilatorstand.

Verlichting:

De verlichting kan op elk gewenst tijdstip worden gebruikt, ook wanneer de ventilator is uitgeschakeld of de deur is gesloten.

Voor het opnemen van de vettige bestanddelen van de keukenwasem kunnen verschillende vetfilters worden gebruikt.

Vliesfilter:

De filtermat bestaat uit moeilijk ontvlambaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaarheid groter en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het tijdig vervangen van het vliesfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Vervangen van het vliesfilter:

Bij normaal gebruik (1 tot 2 uur per dag) moet het vliesfilter na 8 tot 10 weken worden vervangen. Bij bedrukte vliesfilters uiterlijk wanneer de gekleurde opdruk onduidelijk wordt. Gebruik uitsluitend originele filters. Daardoor wordt aan de veiligheidsvoorschriften voldaan en wordt een optimale werking gewaarborgd.

Metalen vetfilter:

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaarheid groter en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het tijdig vervangen van het metalen vetfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Reinigen van het metalen vetfilter:

Bij normaal gebruik (1 tot 2 uur per dag) moet het metalen vetfilter na 8 tot 10 weken worden gereinigd.

Belangrijk:

Het reinigen kan plaatsvinden in de vaatwasmachine. Daarbij kan een lichte verkleuring optreden. Een sterk verzadigd metalen vetfilter niet samen met vaatwerk reinigen. Bij het met de hand reinigen, filtermatten in heet sop enkele uren inweken. Daarna afborstelen, goed uitspoelen en laten afdruipen. Gebruik uitsluitend originele filters. Daardoor wordt de optimale werking gewaarborgd.

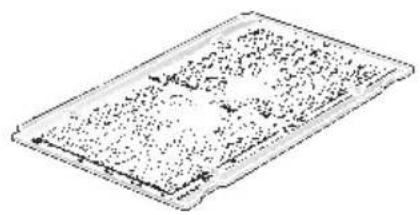

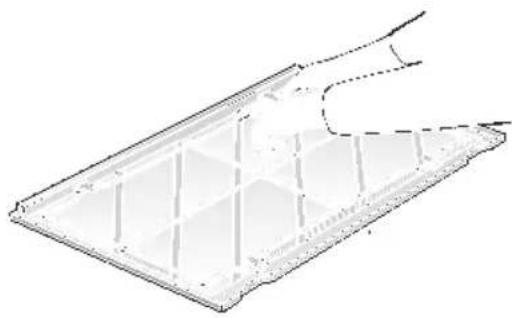

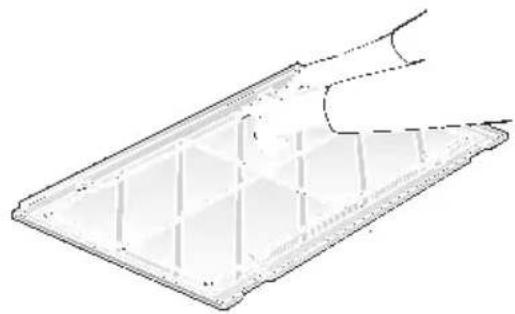

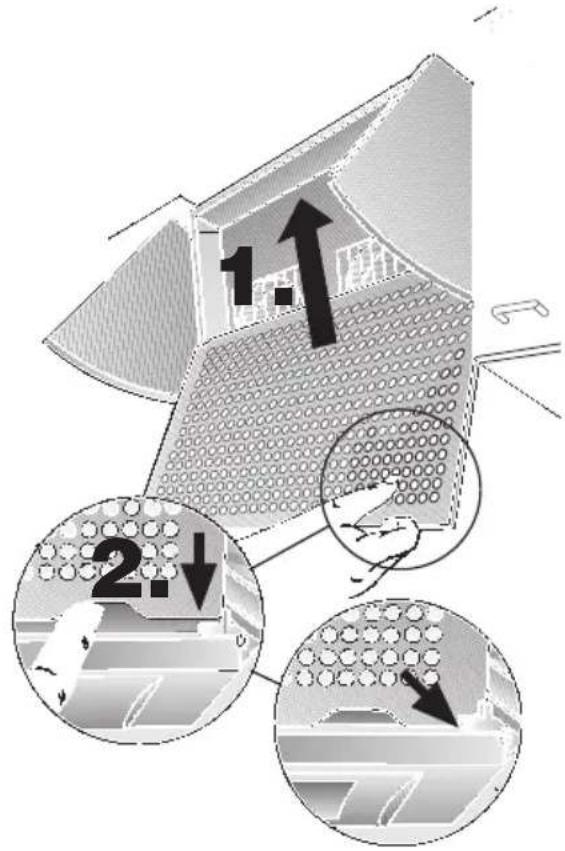

Verwijderen en aanbrengen van het metalen vetfilter:

1. Deur tot de aanslag openklappen.
2. Filterrooster optillen, over de houders naar voren trekken en naar beneden verwijderen.

1. Draadrooster verwijderen.

1. Verzadigde filtermat verwijderen, filtermat en filterrooster reinigen. Gereinigde filtermat weer inleggen. Er moet op gelet worden dat er in het midden geen opening ontstaat.

1. Filtermat met draadrooster vastklemmen.

1. Filterrooster tegen behuizing leggen en naar boven schuiven. Onderzijde over de houders naar achteren drukken en laten zakken.

Let erop dat het filterrooster aan beide zijden achter de houders goed vast zit.

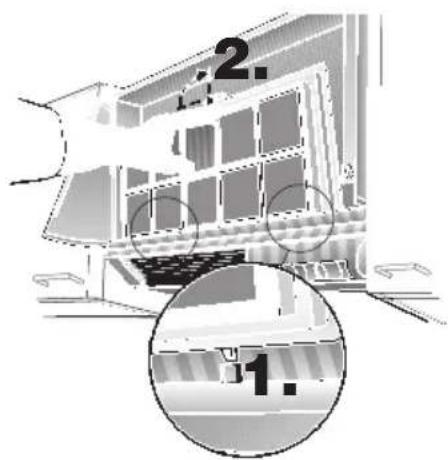

Actieve-koolfilter:

Voor het binden van reukstoffen bij gebruik met luchtcirculatie.

Aanbrengen en verwijderen:

1. Deur tot de aanslag openklappen.
2. Filterrooster optillen, over de houders naar voren trekken en naar beneden verwijderen.

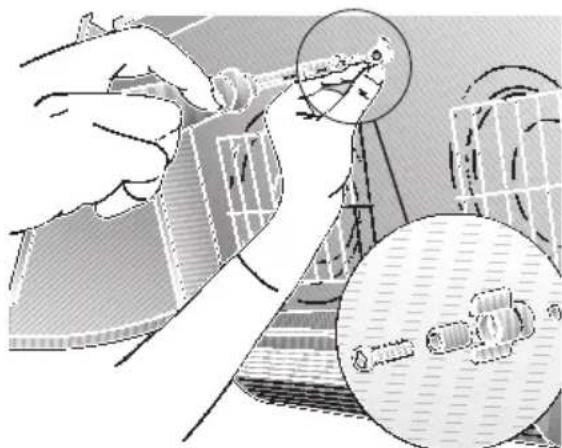

1. Bout door vleugelmoer en huls steken en in behuizing draaien (alleen bij de eerste montage nodig).

• Bout en vleugelmoer worden bij het actieve-koolfilter meegeleverd.

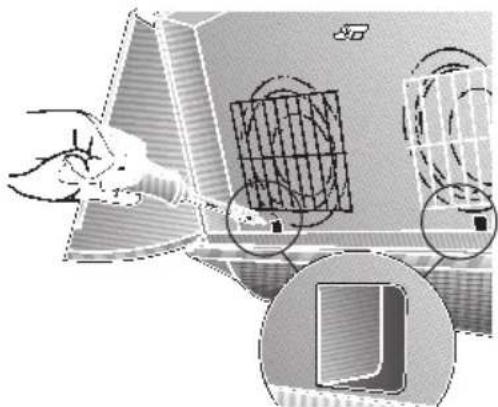

• Met een schroevendraaier de beide plaatjes in de behuizing naar achteren doordrukken (alleen bij de eerste montage nodig).

1. Actieve-koolfilter in de onderste linkerhoek van de behuizing plaatsen. Verschuiven tot de beide bevestigingshaken in de openingen vallen en met de vleugelmoer boven vastdraaien.

1. Filterrooster tegen de behuizing plaatsen en naar boven duwen. Onderzijde over de houders naar achteren duwen en laten zakken. 2.

Er op letten dat het filterrooster aan beide zijden achter de houders goed vast zit.

De demontage vindt plaats in omgekeerde volgorde.

Aanwijzing: Bij het voor de eerste keer inschakelen na het aanbrengen van een nieuw actieve-koolfilter gedurende korte tijd een vochtige doek over de uitblaasopening boven op het apparaat leggen, zodat los koolstof wordt opgevangen.

Vervangen van het actieve-koolfilter: Bij normaal gebruik (1 tot 2 uur per dag) moet het actieve-koolfilter ongeveer eenmaal per jaar worden vervangen. Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie speciaal toebehoren).

Gebruik uitsluitend originele filters. Daardoor wordt de optimale werking gewaarborgd.

Reiniging en onderhoud Vervangen van de lampen

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of door het verwijderen van de zekering.

Bij het vervangen van het vetfilter (zie filter en onderhoud) het neergeslagen vet van de toegankelijke delen van het huis verwijderen. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. Voor het reinigen van de wasemafzuigkap heet afwassop gebruiken. Gebruik bij sterkere (oudere) vervuiling een ruitenreinigingsmiddel.

Gelakte oppervlakken, kunststofonderdelen:

Gebruik geen schurende reinigingsmiddelen of krassende sponzen. Een zacht sopje of een zacht ruitenreinigingsmiddel op een zachte, vochtige doek doen. Aanwijzing: alcohol (spiritus) niet op kunststofoppervlakken gebruiken, anders kunnen doffe plekken ontstaan. Voorzichtig! Keuken voldoende ventileren, geen open vuur.

1. Wasemafzuigkap uitschakelen en stroomloos maken door de stekker uit het stopcontact te trekken of de zekering te verwijderen.

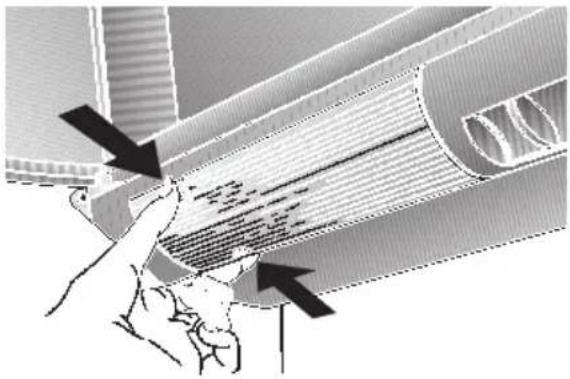

2. Lampafscherming bij de gemarkeerde plaatsen licht samenduwen en naar voren verwijderen.

1. Lamp vervangen (in de handel verkrijgbare kaarslamp, max. 40 watt, fitting E 14).
2. Lampafscherming weer aanbrengen.
3. Stekker weer in het stopcontact steken of zekering aanbrengen.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Bij het telefoongesprek a.u.b. opgeven:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de wasemafzuigkap nadat u het filterrooster hebt verwijderd.

Belangrijke voorschriften

▲ Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. ▲ De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie. ▲ De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 650 mm, afb. 1. Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. Hoe kleiner de afstand tussen wasemafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen. ▲ De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen. Slechts aan een zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm. Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de panendrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

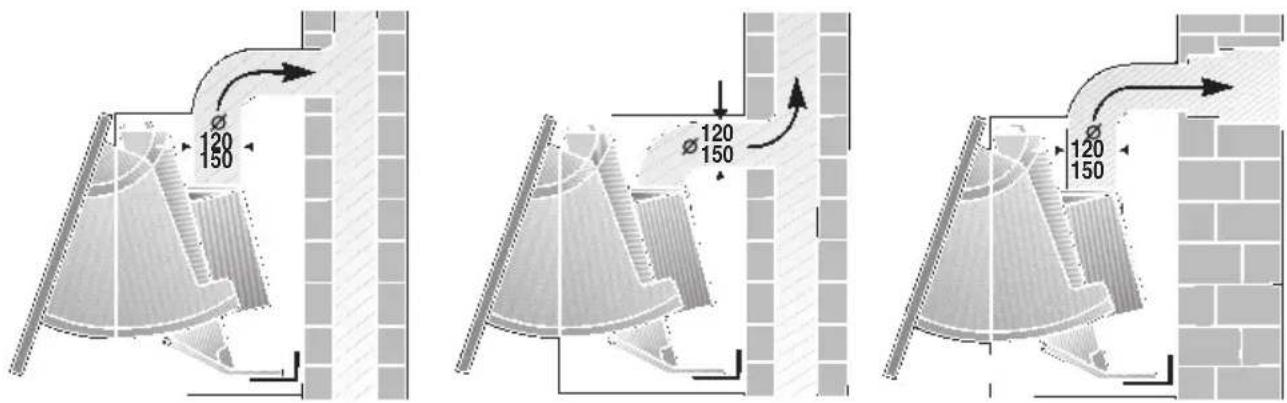

Afvoerluchtmodus

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen, moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten), moet er voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve koolfilter, is het gebruik zonder beperking mogelijk.

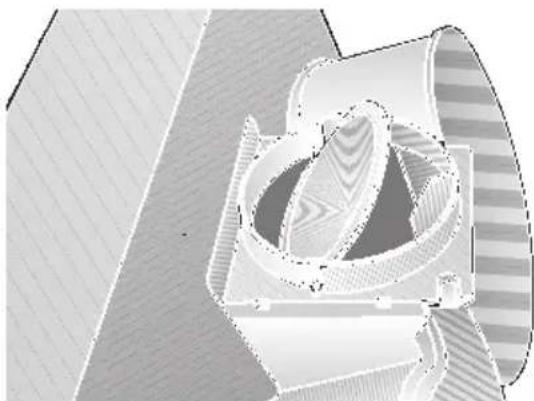

Bij gebruik met luchtafvoer moet er een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is.

Wanneer bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkregen in de vakhandel (zie speciaal toebehoren in de gebruiksaanwijzing).

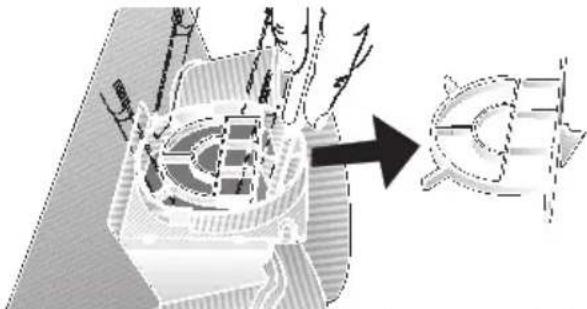

Monteren terugslagklep:

1. Afscheprooster in het luchtaansluitstuk uitsnijden.

1. Terugslagklep in de openingen van het luchtaansluitstuk plaatsen.

Wanneer de afvoerlucht door de buitenmuur wordt geleid, dient een telescoopmuurkast te worden gebruikt.

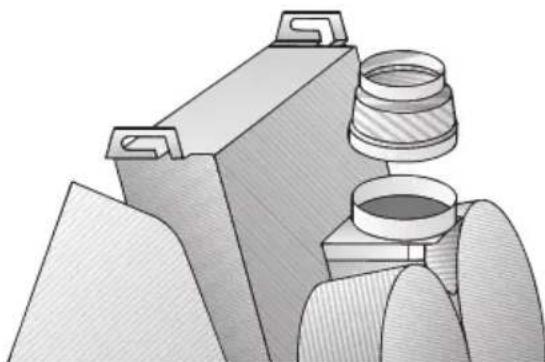

Aansluiting luchtafvoerbuis Ø 100 mm:

• Reduceeraansluitstuk (meegeleverd of verkrijgbaar in de vakhandel) aan de luchtafvoer bevestigen. De luchtafvoerbuis daaraan bevestigen.

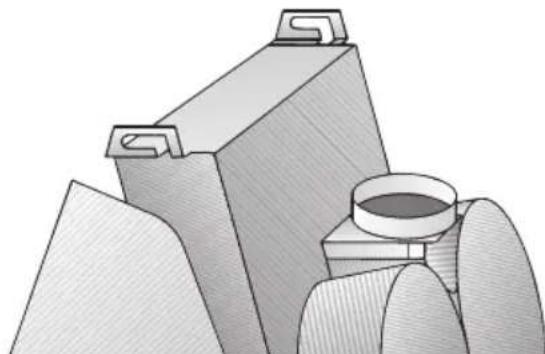

Aansluiting luchtafvoerbuis Ø 120 mm:

Luchtafvoerbuis rechtstreeks aan de luchtafvoer bevestigen.

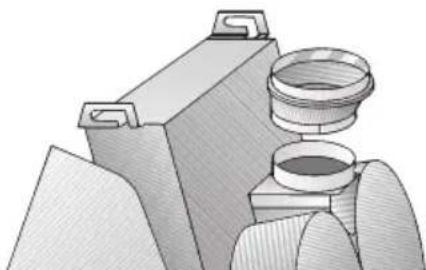

Aansluiting luchtafvoerbuis Ø 150 mm:

Uitbreidingsaansluitstuk (meegeleverd of verkrijgbaar in de vakhandel) aan de luchtafvoer bevestigen.

De luchtafvoerbuis daaraan bevestigen. Let op: controleer de werking van de terugslagklep als deze is gemonteerd.

Gebruik met luchtcirculatie

(Wanneer geen mogelijkheid voor gebruik met luchtafvoer aanwezig is). De door een extra actieve-koolfilter gereinigde lucht wordt via de ruimte teruggevoerd.

Na de montage van de wasemafzuigkap het actieve-koolfilter aanbrengen. Artikelnr. en omschrijving in de gebruiksaanwijzing.

Indien de wasemafzuigkap onder een kast met opzetstuk is gemonteerd, moet voor een voldoende luchtafvoer worden gezorgd (minstens 177 cm²).

De wasemafzuigkap heeft standaard een afschermrooster bij het luchtaansluitstuk. Wanneer dit is verwijderd (bij gebruik met luchtafvoer), moet het luchtaansluitstuk worden aangevuld door een reduceerstuk met afschermrooster (zie extra toebehoren in de gebruiksaanwijzing).

Elektrische aansluiting en inbouw

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact. Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap.

Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos worden gemaakt.

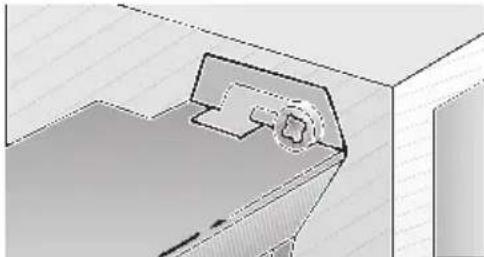

Lengte van de aansluitkabel: 1,30 m. Bij vaste aansluiting:

De wasemafzuigkap mag alleen door een erkend vakman voor elektrische installatiewerkzaamheden worden aangesloten. In de installatie moet worden voorzien in een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars met een contactopening van meer dan 3 mm en stroomonderbreking voor alle polen. Daartoe behoren veiligheidsschakelaars en -zekeringen.

Deze wasemafzuigkap voldoet aan de EG-radio-ontstoringsvoorschriften.

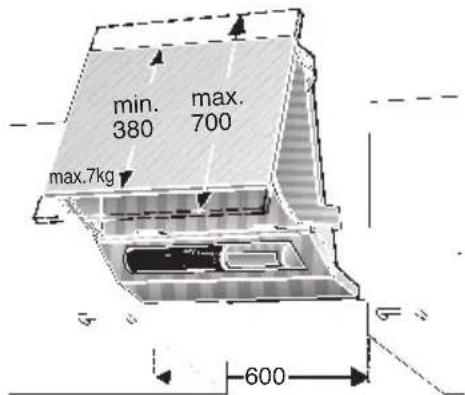

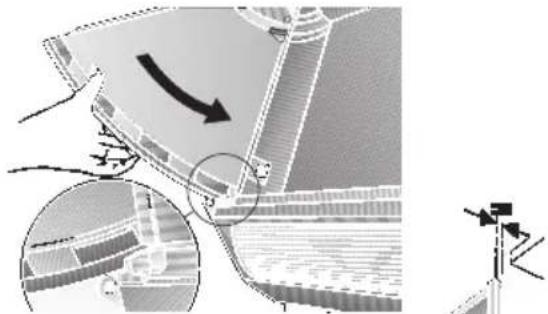

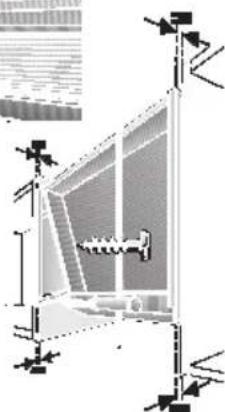

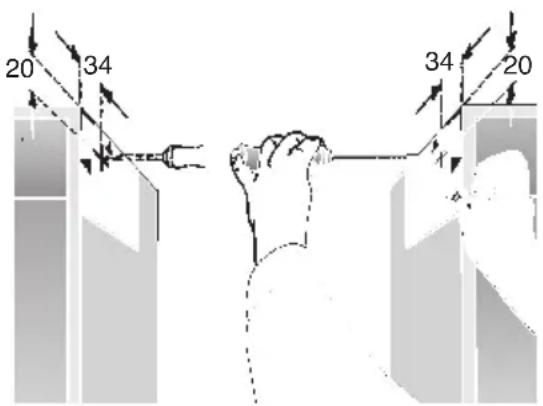

Aanwijzing: Voor de bevestiging van de wasemafzuigkap (bijv. aan het einde van de meubelrij) kan een wandophangset in de vakhandel worden verkregen (zie extra toebehoren in de gebruiksaanwijzing).

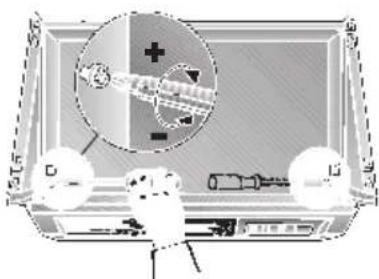

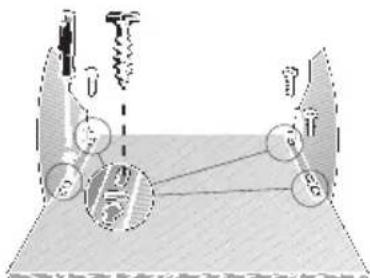

De wasemafzuigkap kan worden ingebouwd tussen twee bovenkasten.

1. Vetfilter verwijderen (zie gebruiksaanwijzing).
2. Met behulp van het bijgevoegde sjabloon posities voor de schroeven op de zijwanden van de naburige kasten aftekenen. Afb. 8. Afhankelijk van de hoogte van de bovenkasten kan de afzuigkap ook iets dieper worden ingebouwd. Daarvoor moet de sjabloon dieper worden geplaatst.

Minimumafstand van 650 mm tussen de kookplaten en de wasemafzuigkap in acht nemen (de bevestigingsschroeven moeten minstens 1040 mm boven de kookplaten worden aangebracht). 3. Voorboren (met steekstift of 2 mm boor) en schroeven tot 5 mm indraaien.

1. De wasemafzuigkap aan de beide schroeven tussen de bovenkast ophangen.

1. De beide zijden van de wasemafzuigkap in het apparaat schuiven tot aan de aanslag.

1. De wasemafzuigkap aan de voorkant van de zijkasten uitrichten.

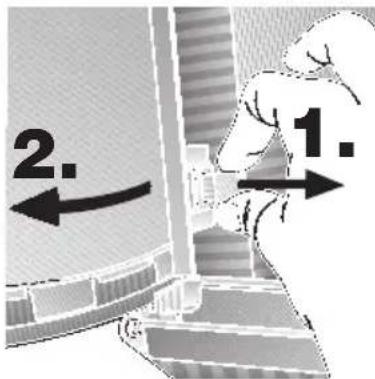

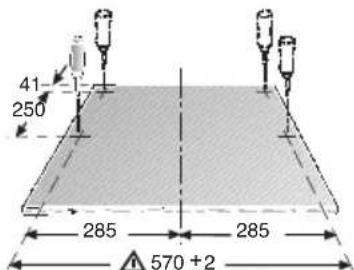

Let op: wanneer er tussen de meubeldeur en het meubellichaam een afstand bestaat (bijv. door aanslagrubbers), moet de afzuigkap over deze afstand naar voren worden getrokken. De plaats van de onderste bevestigingsschroeven aantekenen, voorboren en schroeven indraaien. Alle vier bevestigingsschroeven stevig vastdraaien.

1. Buisverbinding tot stand brengen.
2. Elektrische verbinding tot stand brengen.

Monteren van de meubeldeur:

Deurdikte: minstens 16 mm. Deurhoogte: 380 mm tot 700 mm. Deurgewicht: max. 7 kg. Voor het aanpassen van de bovenkasten aan de zijkant kan de deur boven en onder uitsteken.

1. De beide zijdelen rechts en links verwijderen. Hiervoor de rode plastic strip in de behuizing naar binnen trekken en het zijdelen naar voren uittrekken.

1. De bevestigingspunten op de deur aantekenen. Afmetingen voor de verticale sleufgaten zijn...

Wanneer er een verschil bestaat tussen de bovenkant van de meubel

Inbouwen

deur en de bovenkant van de kast, moeten de maten overeenkomstig worden gewijzigd.

Wanneer de inbouw niet aansluitend op de bovenzijde van de kast plaatsvindt, moet de deur zover als nodig hoger worden geplaatst. De schroefpunten op de deur kunnen ook rechtstreeks worden aangetekend. Daarvoor de zijdelen in het apparaat laten, deuren op hun plaats brengen, uitrichten en aan de achterzijde aantekenen. De afmeting 570 ± 2 nauwkeurig aanhouden.

1. Zijdelen aan de deur schroeven. Daarbij op de juiste positie links en rechts letten.

1. Complete deur in de afzuigkap plaatsen.

Controleren of de deur bij het uittrekken aan beide zijden past en dus goed afsluit. De rode kunststofstrips kunnen alleen worden ontgrendeld wanneer de deur niet tot aan de aanslag is opengeklapt. 5. Afhankelijk van het gewicht van de deur kan met de beide schroeven, links en rechts in de behuizing, worden ingesteld of de deur licht of minder licht loopt.

• Naar rechts draaien = deur loopt minder licht.

Wandafsluiting monteren:

De spleet naar de zijwand kan met de meegeleverde afdekstrip worden afgesloten.

Met de beide platschroeven de afdekstrip aan de onderzijde van de afzuigkap vastschroeven.

Vetfilter weer inbouwen (zie gebruiksaanwijzing).

Wanneer de meubeldeur moet worden ingebouwd:

De rode kunststofstrips in de behuizing naar binnen trekken. Daardoor wordt de deur ontgrendeld en kan deze naar voren worden uitgetrokken.

Gewicht in kg

Uitvoering van het apparaat	Afvoerlucht	Circulatie-lucht
1 motor	6,5	7,8
2 motoren	8,0	9,3

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.
