MODE D'EMPLOI PRO 9450 JABRA

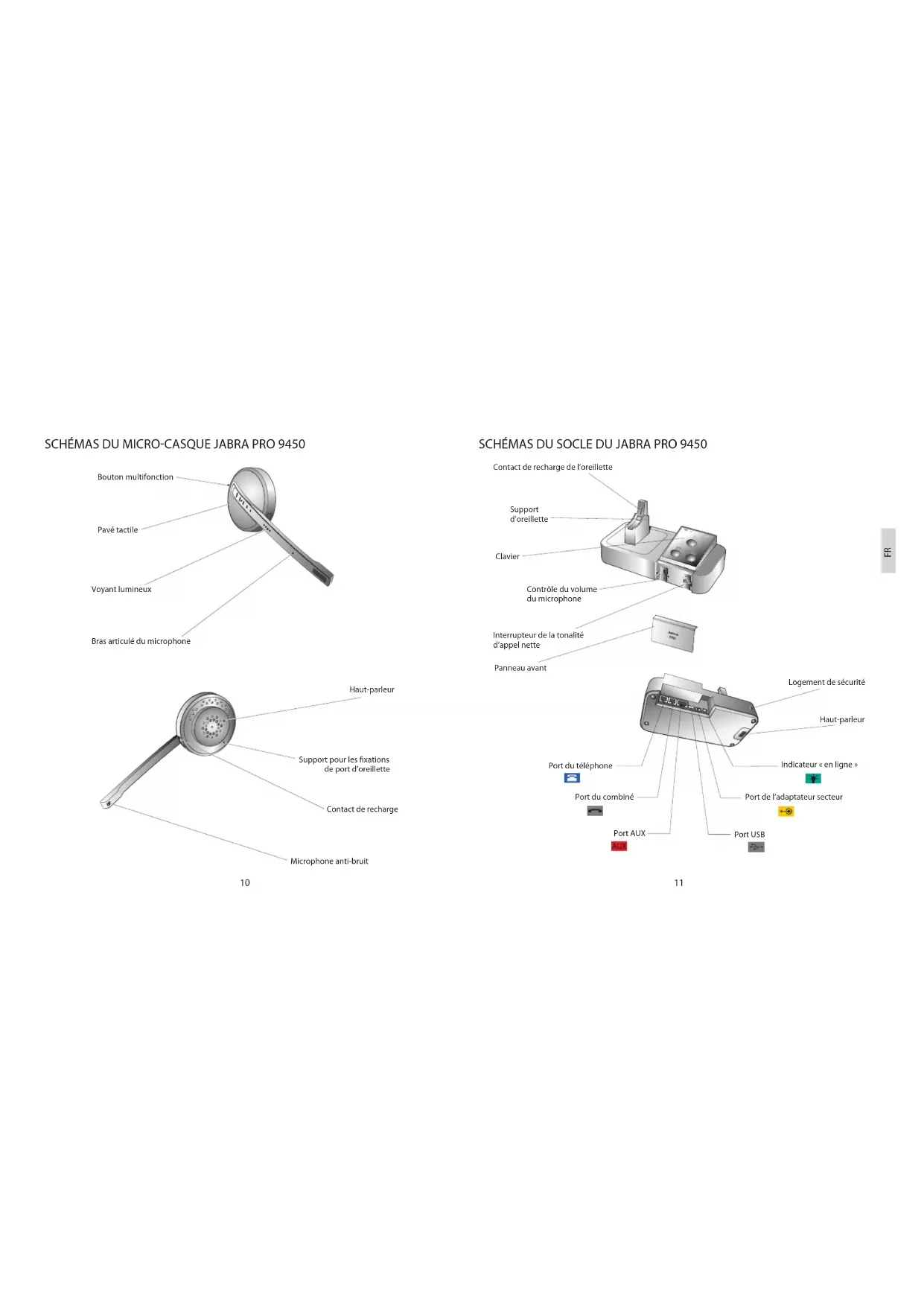

Haut-parleur Bouton multifonction Pavé tactile Voyant lumineux Bras articulé du microphone Support pour les xations de port d’oreillette Contact de recharge Microphone anti-bruit SCHÉMAS DU SOCLE DU JABRA PRO 9450 Contact de recharge de l’oreillette Support d’oreillette Clavier Contrôle du volume du microphone Interrupteur de la tonalité d’appel nette Panneau avant Logement de sécurité Haut-parleur Port du téléphone Port du combiné Port AUX Port USB Port de l’adaptateur secteur Indicateur «en ligne»12

CONFIGURATION Étape 1 : Sélectionnez votre méthode de conguration

La méthode la plus simple pour connecter et configurer la Jabra PRO 9450 consiste à utiliser l’assistant de configuration interactif du CD. La section de configuration de ce guide de démarrage rapide n’est nécessaire que si vous n’utilisez pas l’assistant de configuration interactif. Étape 2 : Sélectionnez et préparez le micro-casque Fixation du serre-tête

1. Alignez l’oreillette et le port du serre-tête,

comme l’indique l’illustration, et pressez doucement sur les deux éléments jusqu’à ce qu’ils s’enclenchent correctement (le fermoir se clique).

2. Faites pivoter le bras articulé du microphone

pour utiliser l’oreille gauche ou droite selon le besoin.

3. Réglez la longueur du serre-tête pour qu’il

s’adapte à la tête. Fixation du contour d’oreille

1. Assemblez la fixation de port d’oreillette du

contour d’oreille pour l’utiliser sur l’oreille gauche ou droite. Si nécessaire, retirez l’embout d’écouteur et remplacez-le par un embout d’une autre taille pour qu’il s’ajuste correctement.

2. Alignez l’oreillette et la fixation de port

d’oreillette du contour d’oreille, comme l’in- dique l’illustration, et pressez doucement sur les deux éléments jusqu’à ce qu’ils s’enclen- chent correctement (le fermoir se clique).

3. Fixez le contour d’oreille pour qu’il s’adapte

à l’oreille. Étape 3 : Connexion à l’alimentation secteur

1. Branchez l’adaptateur secteur fourni sur le port

2. Connectez l’adaptateur secteur à la prise murale.

Étape 4 : Connexion de l’oreillette dans la base Connectez l’oreillette dans la base. Une fois l’oreillette correctement connectée, la batterie commence à se charger, si nécessaire. Chargez l’appareil pendant 20minutes ou jusqu’à ce que le voyant d’état de la batterie devienne vert xe. Laissez l’oreillette sur son support pendant la conguration. Étape 5 : Connexion à l’ordinateur

1. Branchez le câble USB fourni sur le port

2. Connectez le câble USB à un connecteur USB

disponible de l’ordinateur.

Étape 6 : Sélectionnez et connectez à un téléphone xe La connexion à un téléphone fixe varie en fonction du type de téléphone fixe utilisé. Connexion à un téléphone xe avec Port d’oreillette Ce type de téléphone xe est muni d’un port dédié à l’oreillette (généralement à l’arrière du téléphone). Généralement, ces téléphones ont une touche située sur le panneau avant qui permet de commuter la conversation entre le combiné et l’oreillette.

1. Branchez le câble de téléphone fourni sur le port

2. Connectez le câble du téléphone au port de

l’oreillette du téléphone xe. Connexion à un téléphone xe sans port d’oreillette Ce téléphone xe n’a pas de port dédié pour l’oreillette.

1. Sur le téléphone xe, débranchez le câble du

combiné du corps du téléphone.

2. Connectez le câble du combiné au port du

3. Branchez le câble de téléphone fourni sur le port

4. Connectez le câble de téléphone au port du

combiné du téléphone xe. Connexion à un téléphone xe avec Hookswitch électronique La fonction Hookswitch électronique permet de répondre à un appel entrant ou d’y mettre n à l’aide du bouton multifonction de l’oreillette. Contactez votre revendeur Jabra pour acheter un adaptateur de prise d’appel électronique.

1. Branchez le câble de téléphone fourni sur le

2. Connectez le câble de téléphone au port

de l’oreillette du téléphone xe.

3. Branchez l’adaptateur de prise d’appel

électronique fourni sur le portAUX du socle.

4. Connectez l’adaptateur de prise d’appel

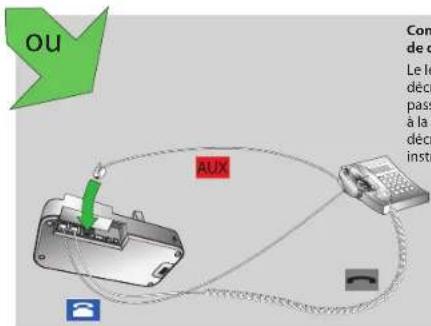

électronique au téléphone xe. Connexion à un téléphone xe avec le levier de décroché à distanceGN1000 Le levier de décroché à distanceGN1000 décroche manuellement le téléphone xe pour passer ou répondre à un appel. Reportez-vous à la documentation fournie avec le levier de décroché à distanceGN1000 pour obtenir des instructions sur la connexion.

Étape 7 : Eectuer un appel test Appel test depuis un téléphone xe 1 Vériez que l’oreillette est connectée dans la base, puis eectuez un appui prolongé sur la touche de téléphone xe située sur le clavier du socle jusqu’à ce que l’icône du téléphone xe prenne l’aspect suivant: . 2 Retirez le panneau avant de la Jabra PRO 9450, comme l’indique l’illustration. 3 Mettez l’oreillette. L’icône du téléphone xe change et prend l’aspect suivant: . Si l’icône ne change pas, appuyez sur la touche de téléphone xe située sur le clavier du socle. 4 Appuyez sur la touche de l’oreillette située sur le téléphone xe ou décrochez le combiné du téléphone xe pour obtenir une tonalité d’appel. 5 Eectuez un appel test. Composez le numéro de téléphone d’un ami ou d’un collègue à l’aide du téléphone xe. 6 Vériez le volume sonore. Si votre interlocuteur dit que le volume est trop faible ou trop fort, réglez le volume du microphone sur le socle, comme l’indique l’illustration. Veillez à ce que l’interlocuteur ne règle pas le volume de son côté. 7 Lorsque vous avez terminé, terminez l’appel et revenez au panneau avant de la Jabra PRO 9450. Diagnostic des pannes Si, lors d’un appel sur un téléphone xe, vous n’entendez rien ou si le son est déformé, essayez de tourner le commutateur de tonalité de A à G jusqu’à ce que le son soit optimal. Voir la section3.1 «Conguration pour les téléphones xes» dans le manuel de l’utilisateur sur le CD, pour plus de détails. Appel test depuis l’ordinateur (logiciel de téléphonie) 1 à l’aide du CD d’installation. 2 Lancez votre logiciel de téléphonie et dénissez le micro-casque Jabra PRO9450 en tant que haut-parleur et microphone dans les paramètres de conguration audio du logiciel de téléphonie. 3 Vériez que l’oreillette est connectée dans la base, puis eectuez un appui prolongé sur la touche du logiciel de téléphonie située sur le clavier du socle jusqu’à ce que l’icône du logiciel de téléphonie prenne l’aspect suivant: . 4 Eectuez un appel test. Mettez l’oreillette et composez le numéro de téléphone d’un ami ou d’un collègue à l’aide du logiciel de téléphonie. L’icône du logiciel de téléphonie prend l’aspect suivant: . 5 Lorsque vous avez ni, terminez l’appel.

VOUS AVEZ MAINTENANT CORRECTEMENT CONNECTÉ VOTREJABRAPRO9450

Bouton multifonction de l’oreillette Le bouton multifonction se trouve sur la partie supérieure de l’oreillette; il permet de gérer les appels sur le téléphone cible. Il permet notamment de répondre aux appels, d’y mettre n, de passer d’un appel mis en attente à l’autre par l’intermédiaire d’une combinaison d’appuis, de doubles appuis ou d’appuis prolongés. Mul-funcon buon Touch panel Bouton multifonction Pavé tactile Contrôle du volume du micro-casque Le contrôle du volume du haut-parleur et l’activation/la désactivation du microphone se font par le biais d’un écran tactile situé sur le bras articulé du micro-casque. 2 x Mute/unmuteVolume volume Son activé/désactivé Clavier du socle Le clavier du socle de la Jabra PRO 9450 ache des informations sur l’état de l’oreillette et de l’appel; il comporte également des contrôles de gestion des appels. Il permet de changer de téléphone cible, de répondre à un appel entrant, de mettre n à un appel en cours ou d’ouvrir un canal audio vers le téléphone cible en cours. Chargement de la batterie Téléphone cible actuel Batterie chargée Sonnerie du téléphone Batterie faible Téléphone en cours d’appel Batterie très faible Téléphone en attente Oreillette sur le socle Téléphone débranché Oreillette sur le socle inconnue Appel groupé Appairage de l’oreillette et du socle Le canal audio entre l’oreillette et le socle est actif Silencieux Impossible d’établir la connexion à l’oreillette Mettez le produit au rebut conformément aux normes et règlements municipaux. www.jabra.com/weee18
