BEDIENUNGSANLEITUNG PRO 9450 JABRA

Deutschland [phone]

Espzaña [phone]

Österreich [phone]

Poland 0-801-800-550; [phone]

Russia [e-mail]

Suomi [phone]

Sverige [phone]

United Kingdom [phone]

MIDDLE EAST/AFRICA

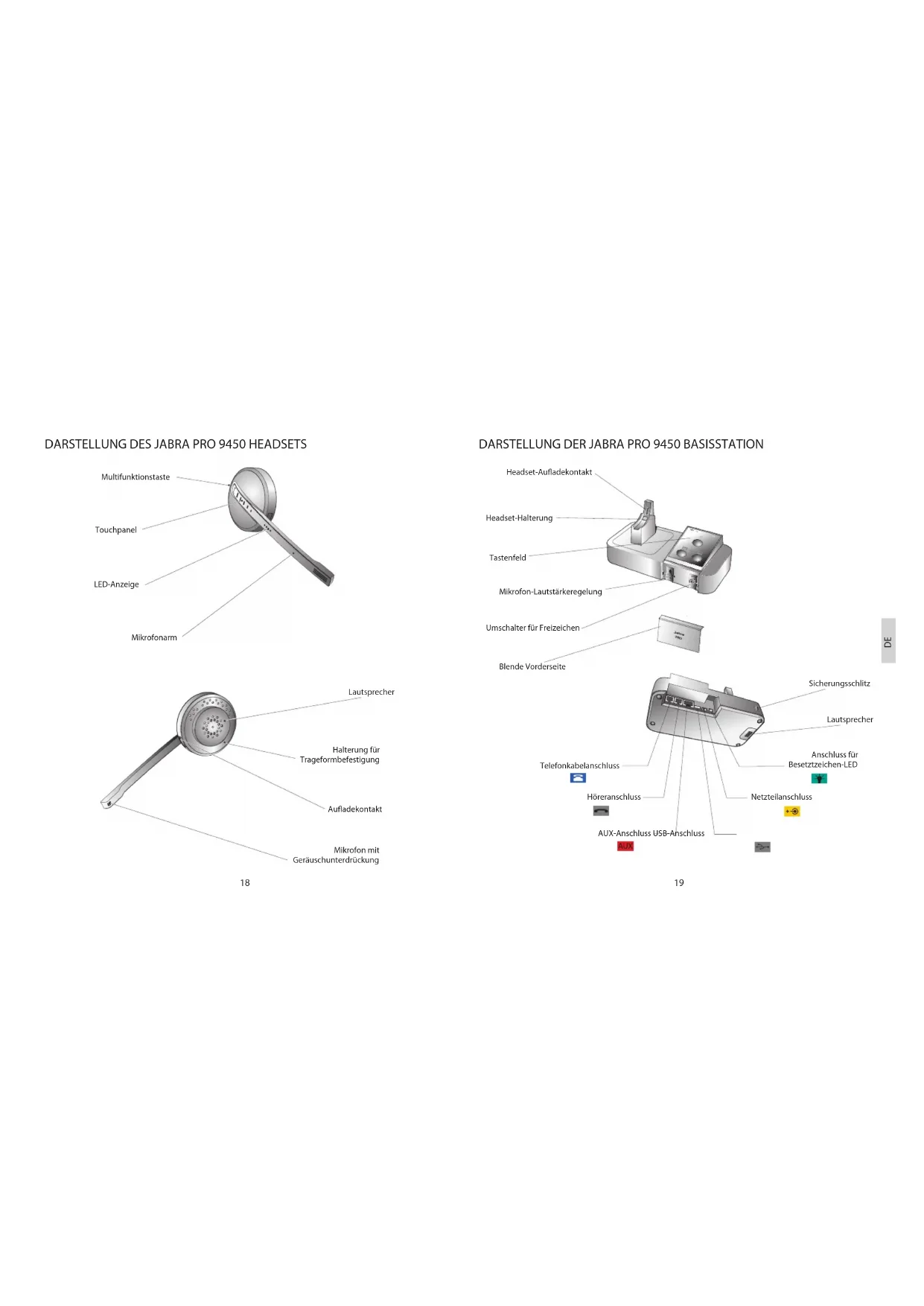

DARSTELLUNG DES JABRA PRO 9450 HEADSETS

Multifunktionstaste Touchpanel LED-Anzeige Mikrofonarm

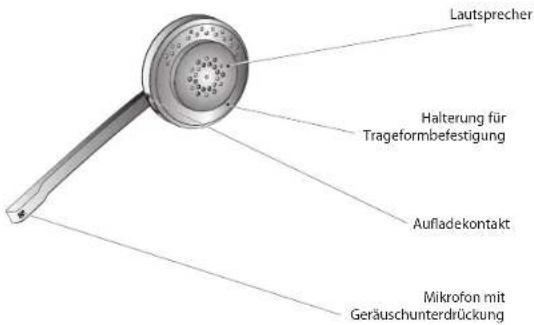

Lautsprecher Halterung für Trageformbefestigung Aufladekontakt Mikrofon mit Geräuschunterdrückung

18

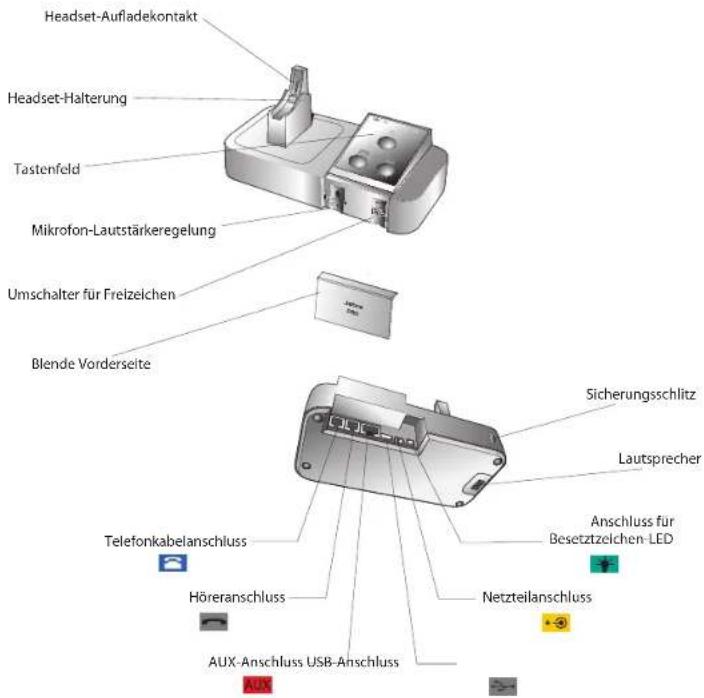

DARSTELLUNG DER JABRA PRO 9450 BASISSTATION

Headset-Aufladekontakt Headset-Halterung Tastenfeld Mikrofon-Lautstärkeregelung Umschalter für Freizeichen Blende Vorderseite Sicherungsschlitz Lautsprecher Telefonkabelanschluss Höreranschluss AUX-Anschluss USB-Anschluss Anschluss für Besetzteilchen-LED Netzteilanschluss >>

19

KONFIGURATION

Schritt 1: Wählen der Einrichtungsmethode

oder

Am einfachsten verkabeln und konfigurieren Sie das Jabra PRO 9450 mit Hilfe des interaktiven Konfigurationsassistenten („Interactive Setup Wizard“), der auf der CD enthalten ist. Der Konfigurationsabschnitt dieser Kurzanleitung wird nur benötigt, wenn der interaktive Konfigurationsassistent nicht verwendet wird.

Schritt 2: Auswählen der Trageform und Vorbereiten des Headsets

Überkopfbügel befestigen

1. Richten Sie Headset und Überkopfbügel wie abgebildet aus und drücken Sie sie fest zusammen, bis sie mit einem Klicken einrasten.
2. Drehen Sie den Mikrofonarm wie zur Nutzung des Headsets am linken oder rechten Ohr erforderlich.
3. Passen Sie die Länge des Überkopfbügels an, so dass dieser bequem an Ihrem Kopf anliegt.

1. Montieren Sie den Ohrbügel wie zur Nutzung am linken oder rechten Ohr erforderlich. Bei Bedarf können Sie den Ohrstöpsel entfernen und durch eine andere Größe ersetzen.
2. Richten Sie Headset und Ohrbügel wie abgebildet aus und drücken Sie sie zusammen, bis sie mit einem Klicken einrasten.
3. Formen Sie den Ohrbügel, so dass dieser bequem an Ihrem Ohr sitzt.

oder

Schritt 3: Anschluss an die Stromversorgung

1. Stecken Sie das mitgelieferte Netzteil in den mit dem Symbol markierten Stromversorgungsbuchse an der Basisstation.
2. Stecken Sie das Netzteil in eine Wandsteckdose.

Schritt 4: Verbinden des Headsets

Setzen Sie das Headset in die dafür vorgesehene Halterung. Ist das Headset korrekt verbunden, wird der Akku aufgeladen, falls dies erforderlich ist. Laden Sie das Headset für 20 Minuten bzw. bis die Akkuanzeige dauerhaft grün leuchtet. Das Headset muss während der Konfiguration eingesetzt bleiben.

Schritt 5: Anschließen an einen Computer

1. Stecken Sie das mitgelieferte USB-Kabel in den mit dem Symbol -barklerten Anschluss der Basisstation.
2. Verbinden Sie das USB-Kabel mit einem freien USB-Anschluss des Computers.

Schritt 6: Auswählen und Anschließen an ein Tischtelefon

Die Vorgehensweise zum Anschließen hängt vom Typ des Tischtelefons ab.

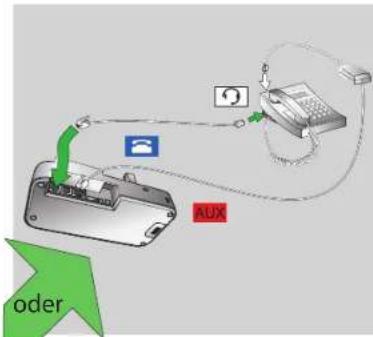

Anschluss an ein Tischtelefon mit

Headsetanschluss

Tischtelefone dieses Typs besitzen einen gesonderten Anschluss für ein Headset (in der Regel auf der Geräterückseite). Diese Telefone besitzen meist auch eine Taste auf der Vorderseite, mit der zwischen Headset und Hörer umgeschaltet werden kann.

1. Stecken Sie das mitgelieferte Telefonkabel in den mit dem Symbol markierten Anschluss an der Basisstation.
2. Verbinden Sie das andere Ende des Telefonkabels mit dem Headsetanschluss Ihres Tischtelefons.

Anschluss an ein Tischtelefon ohne

Headsetanschluss

Telefone dieses Typs besitzen keinen gesonderten Anschluss für ein Headset.

1. Ziehen Sie den Stecker des Hörerkabels aus dem Anschluss Ihres Tischtelefons.
2. Stecken Sie das Hörerkabel in den mit dem Symbol markierten Anschluss an der Basisstation.
3. Stecken Sie das mitgelieferte Telefonkabel in den mit dem Symbol markierten Anschluss an der Basisstation.
4. Verbinden Sie das andere Ende des Telefonkabels mit dem Höreranschluss Ihres Tischtelefons.

oder

oder

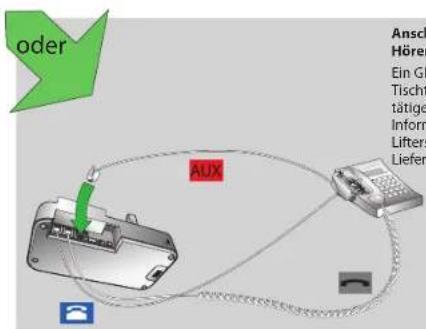

Anschluss an ein Tischtelefon mit elektronischer Rufannahme

Mit Hilfe der elektronischen Rufannahme (EHS) können eingehende Anrufe mit der Multifunktionstaste des Headsets angenommen oder beendet werden. Wenden Sie sich an Ihren Jabra-Händler, um eine elektronische Rufannahme zu erwerben.

1. Stecken Sie das mitgelieferte Telefonkabel in den mit dem Symbol markierten Anschluss an der Basisstation.
2. Verbinden Sie das andere Ende des Telefonkabels mit dem Headsetanschluss Ihres Tischtelefons.
3. Stecken Sie die elektronische Rufannahme in den mit dem Symbol AUX gekennzeichneten Anschluss an der Basisstation.
4. Verbinden Sie den Adapter (falls notwendig) für die elektronische Rufannahme.

oder Ansch Hören Ein Gr Tischt tätige Inform Lifters Liefer AUX

Anschluss an ein Tischtelefon mit GN1000-Hörer-Lifter

Ein GN1000-Hörer-Lifter hebt den Hörer des Tischtelefons mechanisch ab, um einen Anruf zu tätigen oder entgegenzunehmen. Spezifische Informationen zum Anschluss eines GN1000-Hörer-Lifters entnehmen Sie bitte der Dokumentation im Lieferumfang des Hörer-Lifters.

Schritt 7: Testanruf

Testanruf über ein Tischtelefon

1 Vergewissem Sie sich, dass das Headset angedockt ist. Halten Sie dann die Tischtelefontaste des Tastenfeldes der Basisstation gedrückt, bis sich das Tischtelefonsymbol in ändert.
2 Entfernen Sie wie abgebildet die Blende auf der Vorderseite der Jabra PRO 9450-Basisstation.
3 Setzen Sie das Headset auf. Das Tischtelefonsymbol ändert sich in. Ändert sich das Symbol nicht, tippen Sie auf die Tischtelefontaste des Tastenfeldes auf der Basisstation.
4 Drücken Sie die Headsettaste des Tischtelefons oder heben Sie den Hörer des Tischtelefons ab, um ein Freizeichen zu erhalten.
5 Tätigen Sie einen Testanruf. Wählen Sie am Tischtelefon die Rufnummer eines Bekannten oder Kollegen.

6 Prüfen Sie Ihre Mikrofonlautstärke. Meldet Ihr Gesprächspartner, dass Ihre Stimme zu leise oder zu laut ist, passen Sie die Mikrofonlautstärke an der Basisstation entsprechend der Abbildung an. Bitten Sie die angerufene Person, während des Tests die Lautstärke am eigenen Telefon nicht zu verändern.
7 Wenn Sie fertig sind, beenden Sie den Anruf und setzen Sie die Blende wieder in die Basisstation ein.

Fehlerbehebung

Falls Sie bei einem Anruf über ein Tischtelefon keinen Ton hören oder der Klang verzerrt ist, versuchen Sie, den Umschalter für ein klares Freizeichen von A bis G zu bewegen, bis der Klang optimal ist. Weitere Informationen finden Sie in Abschnitt 3.1. „Anschließen an ein Tischtelefon“ im Benutzerhandbuch auf der CD.

Testanruf über einen Computer (Softphone)

Intelligentisation P.O.Suite

2 Starten Sie die Telefonsoftware (Softphone) auf Ihrem PC, und richten Sie das Jabra PRO 9450 in den Konfigurationseinstellungen als Lautsprecher und als Mikrofon ein.
3 Vergewissem Sie sich, dass das Headset angedockt Ist. Halten Sie dann die Softphonetaste auf dem Tastenfeld der Basisstation gedrückt, bis sich das Softphonesymbol in andert.
4 Tätigen Sie einen Testanruf. Setzen Sie das Headset auf und wählen Sie über die Softphoneanwendung die Rufnummer eines Bekannten oder Kollegen. Das Softphonesymbol ändert sich in
5 Wenn Sie fertig sind, beenden Sie den Anruf.

IHR JABRA PRO 9450 IST JETZT ANGESCHLOSSEN

Headset-Multifunktionstaste

Die Multifunktionstaste befindet sich am Kopfteil des Headsets. Mit ihr verwalten Sie Anrufe, die über das Zieltelefon geführt werden. Sie können Anrufe annehmen und beenden, zwischen gehaltenen Anrufen umschalten und weitere Funktionen nutzen. Dieses geschieht über Antippen, zweimaliges Antippen oder Drücken der Taste.

Headset-Lautstärkeregelung

Die Lautstärkeregelung erfolgt über ein berührungsempfindliches Touchpanel am Arm des Headsets. Damit kann die Lautstärke des Headsets eingestellt und das Mikrofon stummgeschaltet werden.

Lautstärke 2 x Stummschaltung ein/aus

Tastenfeld auf der Basisstation

Das Tastenfeld der Jabra PRO 9450-Basisstation bietet Informationen über das Headset und den Anrufstatus, sowie Tasten zur Anrufhandhabung. Von hier aus können Sie das Zieltelefon wechseln, einen eingehenden Anruf annehmen, das aktuelle Gespräch beenden oder eine Audioverbindung zum aktuellen Zieltelefon aktivieren.

Akku wird geladen Akku vollständig geladen Akku schwach Akku sehr schwach Headset angedockt Unbekanntes Headset angedockt Headset und Basisstation gekoppelt Stummschaltung aktiv

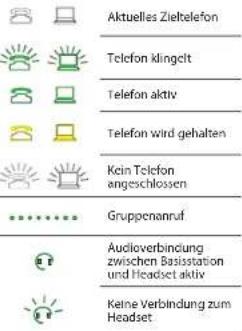

Aktuelles Zieltelefon Telefon klingcit Telefon aktiv Telefon wird gehalten Kein Telefon angeschlossen Gruppenanruf Audioverbincung zwischen Basisstation und Headset aktiv Keine Verbindung zum Headset

Entsorgen Sie das Produkt gemäß den örtlichen Vorschriften. www.jabra.com/weee

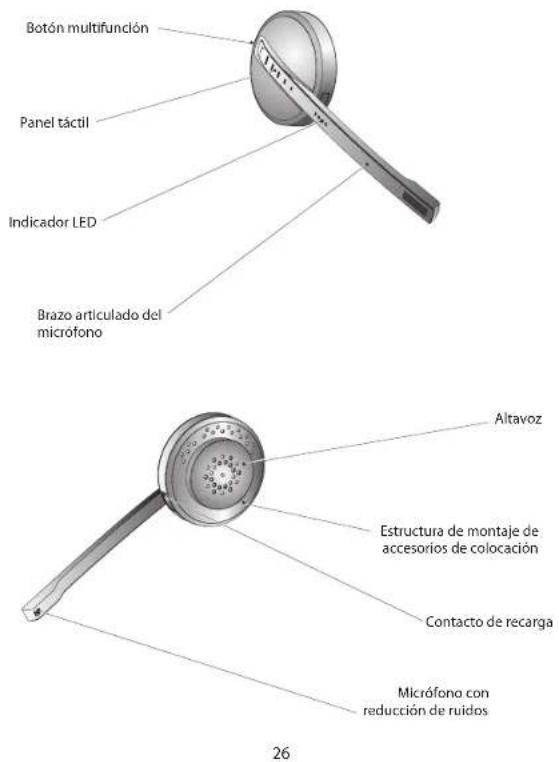

DIAGRAMAS DEL AURICULAR JABRA PRO 9450
