MANUAL DE USUARIO PRO 9450 JABRA

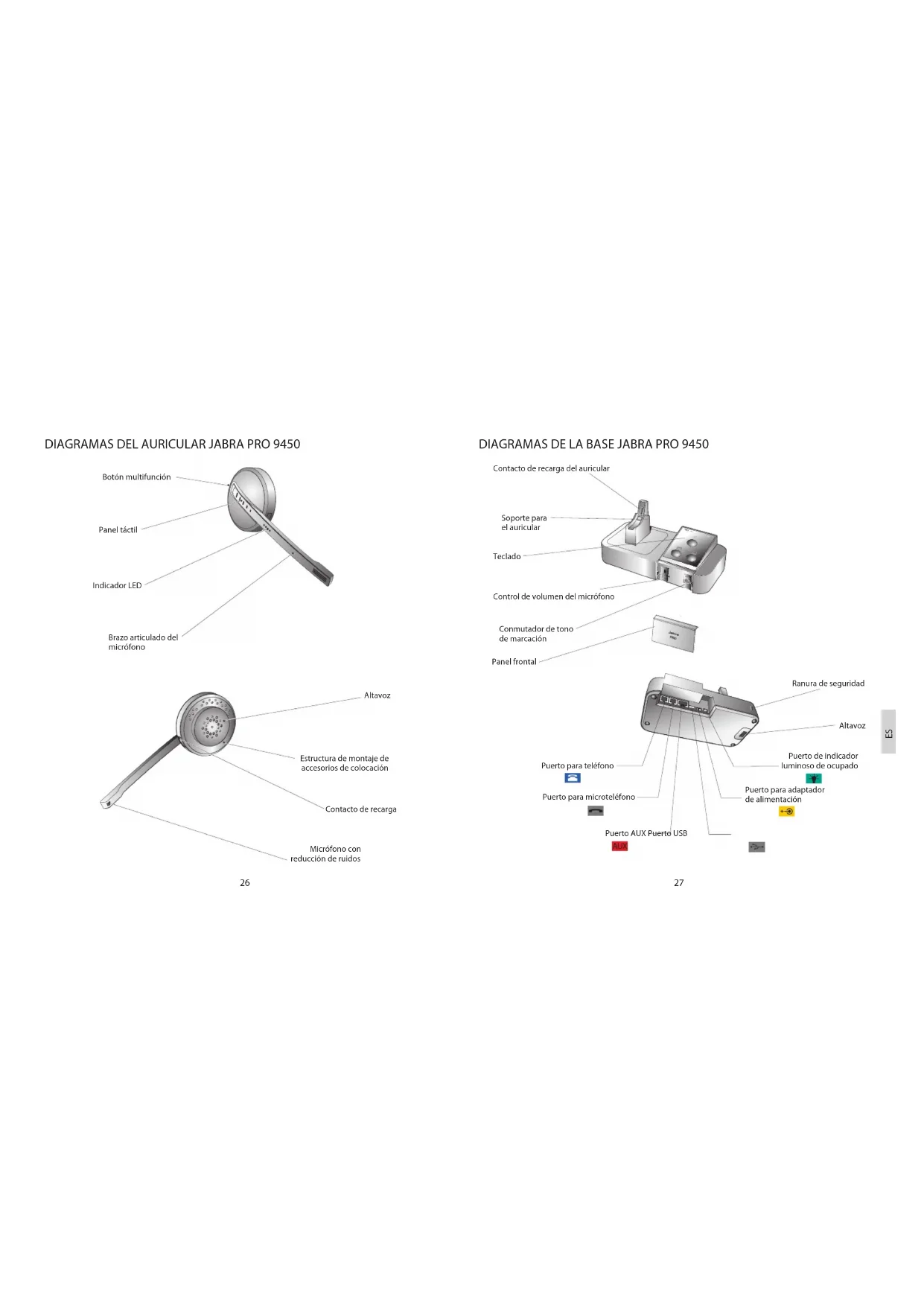

Altavoz Botón multifunción Panel táctil Indicador LED Brazo articulado del micrófono Estructura de montaje de accesorios de colocación Contacto de recarga Micrófono con reducción de ruidos

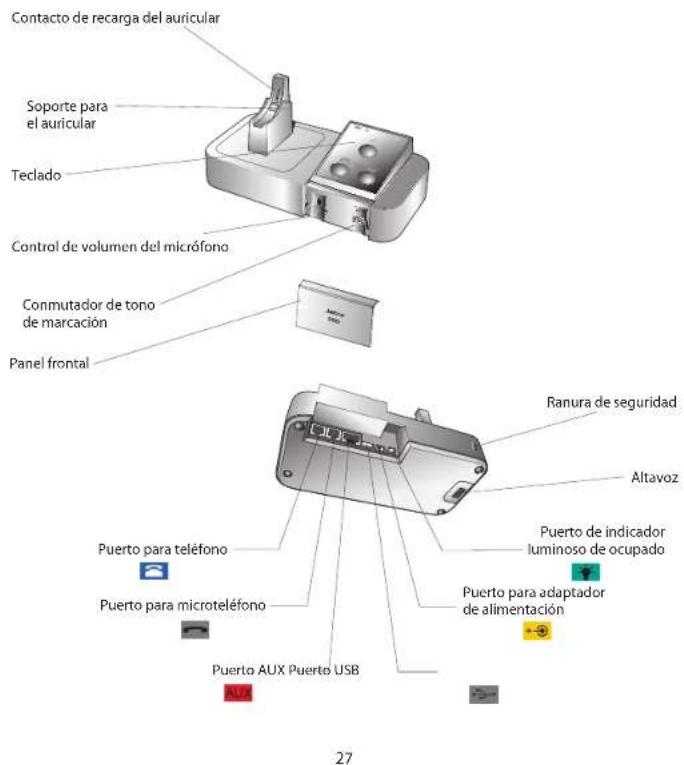

DIAGRAMAS DE LA BASE JABRA PRO 9450

Contacto de recarga del auricular Soporte para el auricular Teclado Control de volumen del micrófono Conmutador de tono de marcación Panel frontal Ranura de seguridad Altavoz Puerto para teléfono Puerto para microteléfono Puerto AUX Puerto USB Puerto para adaptador de alimentación Puerto de indicador luminoso de ocupado28

CONFIGURACIÓN Paso 1: Seleccione su método de conguración o bien La manera más fácil de conectar y configurar el Jabra PRO 9450 es usar el Interactive Setup Wizard (Asistente Interactivo de Instalación) que se encuentra en el CD. La sección de configuración de esta guía de inicio rápido sólo es necesaria si no se usa el Asistente Interactivo de Instalación. Paso 2: Seleccione y prepare el auricular Montaje de la diadema para la cabeza

1. Alinee el auricular y la diadema para la

cabeza, tal como se ve en la ilustración, y presione con fuerza hasta que encajen correctamente (oirá un clic).

2. Gire el brazo articulado del micrófono

según sea necesario para usarlo en la oreja izquierda o derecha.

3. Ajuste la longitud de la diadema para que

se adapte cómodamente a su cabeza. Montaje del gancho para la oreja

1. Monte el gancho para usarlo en la oreja

derecha o en la izquierda. Si es necesario, saque el audífono y sustitúyalo por otro tamaño que se ajuste mejor.

2. Alinee el auricular y el gancho para la

oreja, tal como se ve en la ilustración, y presione con fuerza hasta que encajen correctamente (oirá un clic).

3. Moldee el gancho para que quede bien

ajustado a la oreja. Paso 3: Conexión a la red eléctrica

1. Enchufe el adaptador de alimentación suministrado

al puerto de la base con la marca .

2. Conecte el adaptador de alimentación al enchufe

de la red eléctrica. Paso 4: Colocación del auricular en el soporte Coloque el auricular en el soporte. Cuando esté correctamente acoplado, la batería del auricular se empezará a cargar si es necesario. Cargue durante 20 minutos o hasta que el indicador de batería muestre una luz verde ja. Mantenga el auricular en la base durante la conguración. Paso 5: Conexión a un PC

1. Conecte el cable USB suministrado al puerto de la

2. Conecte el cable USB a cualquier puerto USB libre

Paso 6: Seleccionar y conectar a un teléfono de escritorio La conexión a un teléfono de escritorio puede variar dependiendo del tipo de teléfono de escritorio utilizado. Conexión a un teléfono de escritorio puerto para auriculares Este tipo de teléfonos cuenta con un puerto dedicado para auriculares (suele estar en la parte posterior del teléfono). Estos teléfonos suelen disponer de un botón en el panel frontal para cambiar entre el auricular y el microteléfono.

1. Enchufe el cable telefónico suministrado al puerto

de la base con la marca .

2. Conecte el cable telefónico al puerto para

auriculares del teléfono de escritorio. Conexión a un teléfono de escritorio sin puerto para auriculares Este teléfono no dispone de un puerto para auriculares.

1. Desconecte el cable que conecta el microteléfono

al cuerpo del teléfono.

2. Conecte el cable del microteléfono al puerto de la

3. Enchufe el cable telefónico suministrado al puerto

de la base con la marca .

4. Conecte el cable telefónico al puerto del

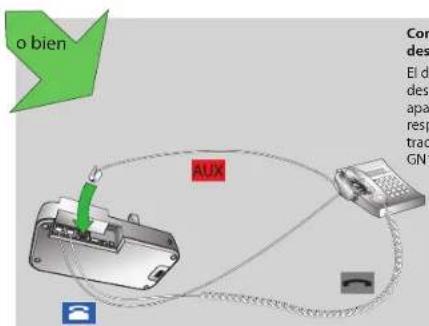

microteléfono del teléfono de escritorio. Conexión a un teléfono de escritorio con conmutador de gancho electrónico El conmutador de gancho electrónico permite responder a una llamada entrante o nalizarla mediante el botón multifunción del auricular. Póngase en contacto con su distribuidor Jabra para adquirir un adaptador de conmutador de gancho electrónico.

1. Enchufe el cable telefónico suministrado al

puerto de la base con la marca

2. Conecte el cable telefónico al puerto

para auriculares del teléfono de escritorio.

3. Enchufe el adaptador de conmutador de

gancho electrónico al puerto AUX de la base.

4. Conecte el adaptador de conmutador de

gancho electrónico al teléfono de escritorio. Conexión a un teléfono de escritorio con descolgador remoto de microteléfono GN1000 El descolgador remoto de microteléfono GN1000 descuelga manualmente el microteléfono del aparato receptor para hacer una llamada o responderla. Consulte la documentación suminis- trada con el descolgador remoto de microteléfono GN1000 para ver las instrucciones de conexión. o bien o bien o bien o bien32

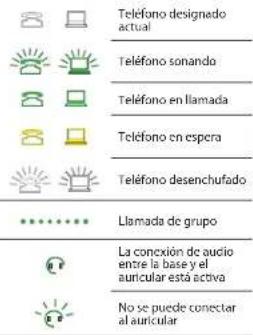

Paso 7: Realice una llamada telefónica de prueba Llamada de prueba desde un teléfono de escritorio 1 Asegúrese de que el auricular está acoplado y, a continuación, mantenga pulsado el botón de teléfono de escritorio del teclado de la base hasta que el icono de teléfono de escritorio cambie a . 2 Quite el panel frontal del Jabra PRO 9450, tal como muestra la ilustración. 3 Colóquese el auricular. El icono del teléfono de escritorio cambiará a . Si el icono no cambia, pulse el botón de teléfono de escritorio en el teclado de la base. 4 Pulse el botón de auricular en el teléfono de escritorio, o descuelgue el microteléfono del teléfono de escritorio, para obtener el tono de marcación. 5 Haga una llamada de prueba. Marque el teléfono de un amigo o un colega usando el teléfono de escritorio. 6 Compruebe el volumen de su micrófono. Si su interlocutor dice que el volumen al hablar es demasiado bajo o demasiado alto, ajuste el volumen del micrófono con el control situado en la base, como muestra la ilustración. Asegúrese de que el receptor de la llamada no ajusta su propio volumen. 7 Al terminar, nalice la llamada y vuelva a colocar el panel frontal del Jabra PRO 9450. Resolución de problemas Si no escucha nada o si el sonido está distorsionado durante la llamada del teléfono de escritorio, pruebe a girar el botón de tono de marcación de A a G hasta obtener un sonido óptimo. Para obtener más información, consulte la sección 3.1 Conguración para teléfonos de escritorio, en el manual de usuario contenido en el CD. Llamada de prueba desde el PC (softphone) 1 usando el CD de instalación. 2 Abra el software de teléfono de su PC (softphone) y seleccione Jabra PRO 9450 como altavoz y micrófono en la conguración de audio del softphone. 3 Asegúrese de que el auricular está acoplado y, a continuación, mantenga pulsado el botón de softphone del teclado de la base hasta que el icono de softphone cambie a . 4 Haga una llamada de prueba. Colóquese el auricular y marque el número de teléfono de un colega o un amigo usando el software de softphone. El icono de softphone cambiará a . 5 Al terminar, nalice la llamada. YA HA CONECTADO CON ÉXITO SU JABRA PRO 9450 Botón multifunción del auricular El botón multifunción está situado en la parte superior del auricular, y controla las llamadas del teléfono designado. Puede responder a llamadas, nalizar llamadas, alternar entre llamadas retenidas, y más cosas, usando una combinación de pulsar, pulsar dos veces o presionar. Mul-funcon buon Touch panel Botón multifunción Panel táctil Control de volumen del auricular El control de volumen es un panel táctil situado en el brazo del auricular, que controla el volumen del micrófono del auricular y activa y desactiva (silencia) el micrófono. 2 x Mute/unmuteVolume VolumenSilencia/activa el micrófono Teclado de la base El teclado de la base del Jabra PRO 9450 muestra información sobre el estado del auricular y de las llamadas, y cuenta con controles para la gestión de llamadas. Desde aquí puede cambiar el teléfono designado, responder una llamada entrante, nalizar la llamada en curso, o establecer una conexión de audio con el teléfono designado actual. Carga de batería Teléfono designado actual Batería llena Teléfono sonando Batería baja Teléfono en llamada Batería muy baja Teléfono en espera Teléfono en la base Teléfono desenchufado Auricular desconocido en la base Llamada de grupo Sincronización de auricular y base La conexión de audio entre la base y el auricular está activa En silencio No se puede conectar al auricular Este producto debe desecharse según los estándares y normativas locales. www.jabra.com/weee34 CHT
