Type de produit	Lave-vaisselle
Marque	Fagor
Modèle	1LF020 SX
Capacité	12 couverts
Programmes de lavage	Prélavage, Hygienizer 75°C, Double Intensif 70°C, Intensif 70°C, Auto 55-65°C, Eco 50°C, Rapide 55°C, Express 40°C, Mixte 50°C, Délicat 45°C
Options supplémentaires	Panier supérieur, Panier inférieur, Réduction du temps, 4 en 1 (produits combinés), Heure stop (départ différé jusqu'à 24h)
Pression d'eau	0,5 - 10 bar (0,05 - 1 MPa)
Alimentation électrique	230 V, 50 Hz, puissance max selon étiquette signalétique
Type d'affichage	Écran LCD avec sélecteur rotatif
Réglage des paniers	Panier supérieur réglable sur 2 hauteurs
Adoucisseur d'eau	Avec réservoir à sel régénérant, réglage de dureté (4 niveaux)
Distributeur de liquide de rinçage	Oui, doseur à 4 positions
Distributeur de détergent	Oui, avec compartiment pour dose supplémentaire
Consommation d'eau (programme Eco)	14 litres (selon EN-50242)
Durée du programme Eco	171 minutes (selon EN-50242)
Consommation d'énergie (programme Eco)	1,05 kWh (selon EN-50242)
Nettoyage et entretien	Filtres, bras d'aspersion, intérieur et extérieur (tous les 3 mois)
Sécurité	Arrêt automatique en cas de porte ouverte, protection contre les inondations (tuyau de vidange fixé)
Norme de référence	EN-50242
Élimination	Collecte sélective en fin de vie (DEEE)

FOIRE AUX QUESTIONS - 1LF020 SX FAGOR

Pourquoi le lave-vaisselle ne se met pas en marche ?

Vérifiez que l'appareil est branché, que la prise est alimentée, que les fusibles sont en état et que la porte est bien fermée. Assurez-vous d'avoir appuyé sur la touche ON/OFF puis sur Départ.

Pourquoi l'eau n'arrive-t-elle pas dans le lave-vaisselle ?

Vérifiez que le robinet d'arrivée d'eau est ouvert, que l'alimentation en eau est disponible et que le filtre de l'électrovanne n'est pas bouché.

Pourquoi l'eau ne se vidange-t-elle pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou bouché, qu'il est correctement fixé à la sortie d'écoulement, et que les filtres ne sont pas obstrués.

Pourquoi la vaisselle reste-t-elle sale après un lavage ?

Vérifiez que les filtres et les bras d'aspersion sont propres, que les gicleurs ne sont pas bouchés, que la vaisselle est bien positionnée sans se toucher, et que le programme adapté à la saleté a été sélectionné. Assurez-vous aussi que le détergent est suffisant.

Pourquoi la vaisselle présente-t-elle des traces blanchâtres ?

Cela peut être dû à un manque de liquide de rinçage, à un couvercle de réservoir à sel mal fermé, ou à un réglage incorrect de la dureté de l'eau. Vérifiez le niveau de sel et de liquide de rinçage.

Pourquoi les verres ont-ils un aspect laiteux ou rayé ?

Vérifiez que les verres sont adaptés au lave-vaisselle. Utilisez un détergent approprié et un bon dosage de liquide de rinçage. Un excès de liquide de rinçage peut aussi causer ce problème.

Pourquoi le lave-vaisselle fait-il du bruit anormal ?

Assurez-vous que la vaisselle est bien positionnée et que les bras d'aspersion tournent librement. Vérifiez qu'aucun objet ne bloque les bras ou le panier.

Quand faut-il ajouter du sel régénérant ?

Ajoutez du sel dès que l'icône de sel S s'affiche en continu sur l'écran. Après avoir rempli le réservoir, l'icône disparaît. Utilisez du sel spécial lave-vaisselle.

Quand faut-il ajouter du liquide de rinçage ?

Ajoutez du liquide de rinçage lorsque l'icône correspondante s'affiche en continu. Ajustez le doseur (positions 1 à 4) selon la qualité de l'eau pour éviter les traces.

Comment régler la dureté de l'eau ?

Utilisez la bandelette Aquadur fournie pour mesurer la dureté. Dans le menu principal, sélectionnez 'Durété de l'eau' et tournez le sélecteur pour choisir le niveau correspondant (de 1 à 4). Validez avec le sélecteur.

MODE D'EMPLOI 1LF020 SX FAGOR

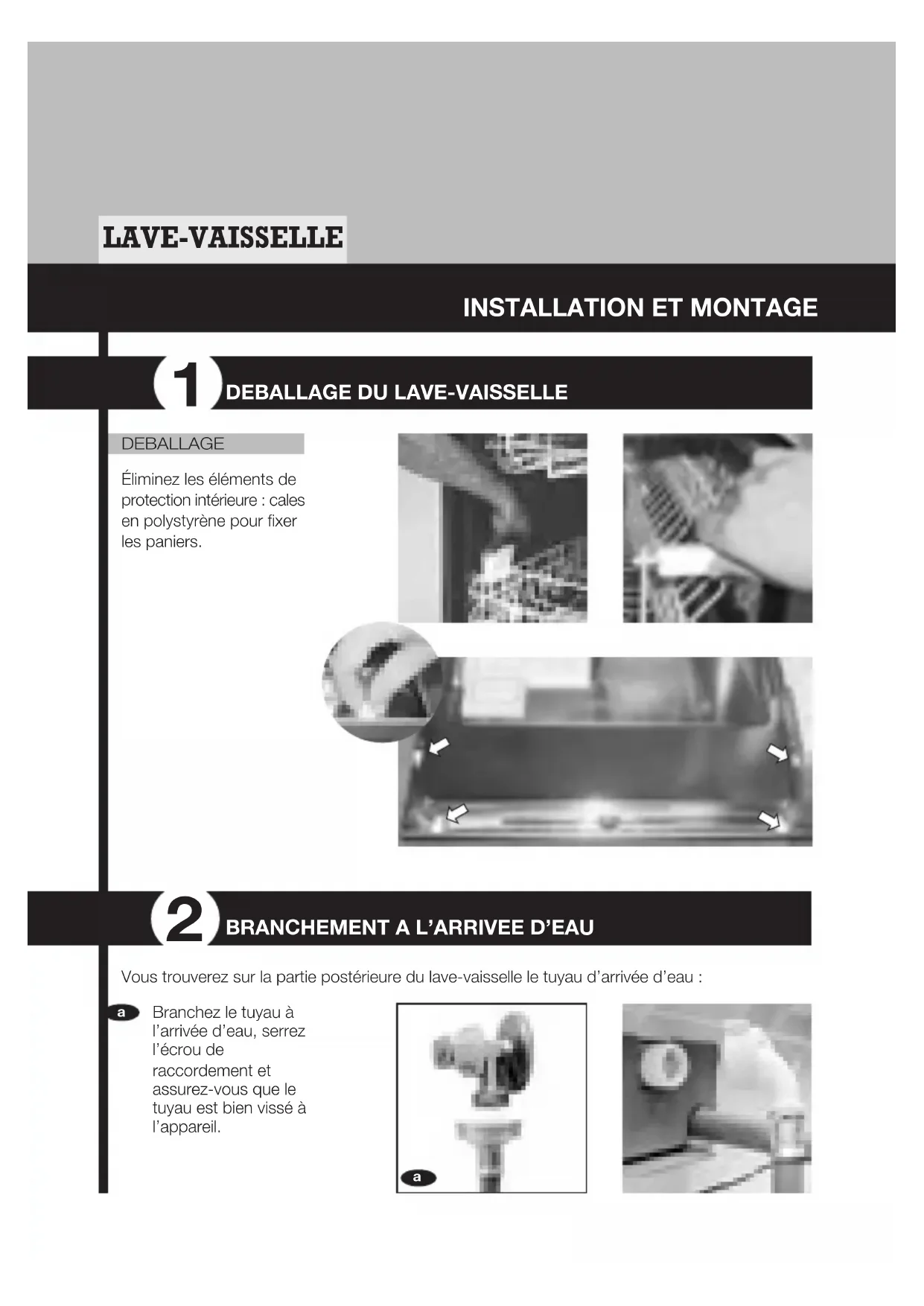

Notice d'instructions pour l'installation et l'utilisation de l'appareil LCD

Éliminez les éléments de protection intérieure : caisses en polystyrène pour fixer les paniers.

2 Branchement a l'arrivee d'eau

Vous ouvrez sur la partie postérieure du lave-vaisselle le tuyau d'arrivée d'eau :

Branchez le tuyau à l'arrivée d'eau, serrez l'écrou de raccordement et assurez-vous que le tuyau est bien visé à l'appareil.

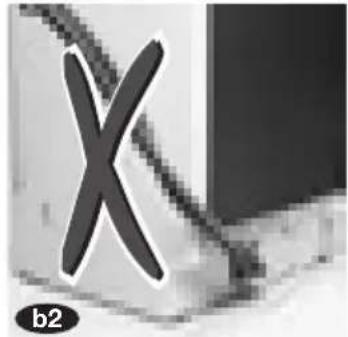

Le tuyau doit passer entre le mur et la plinthe inférieure arrière du lave-vaisselle (b1), pour éviter tout risque d'étranglement ou de tension excessive (b2).

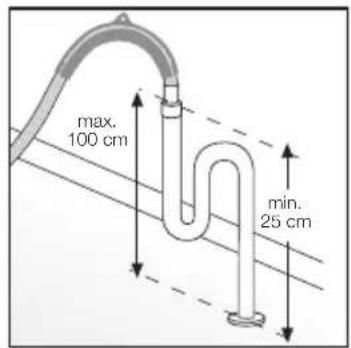

Il est recommandé d'avoir une sortie fixe d'écoulement à environ 25 - 100 cm de distance du sol. Faites en sorte que le tuyau de vidange ne soit pas trop serré, ne fasse pas de pris ou ne forme pas d'étranglements.

Si vous lave-vaisselle autorise une prise d'eau chaude, branchez le tuyau au robinet d'eau chaude. Dans ce cas, la température maximum ne devra pas dépasser 60^. Si vous utilise ce type d'alimentation, il vous faudra tener compte de l'incidence que cela peut avoir sur les résultats de lavage et de séchage.

Important

Il est important que le coude du tuyau de vidange soit bien fixé à la sortie d'écoulement pour éviter toute chute eventuelle et empêcher ainsi tout risque d'inondation. La pression de fonctionnement de l'eau (minimum et maximum) doit être comprise entre 0,5-10 bar (0,05-1 MPa).

Branchement electrique

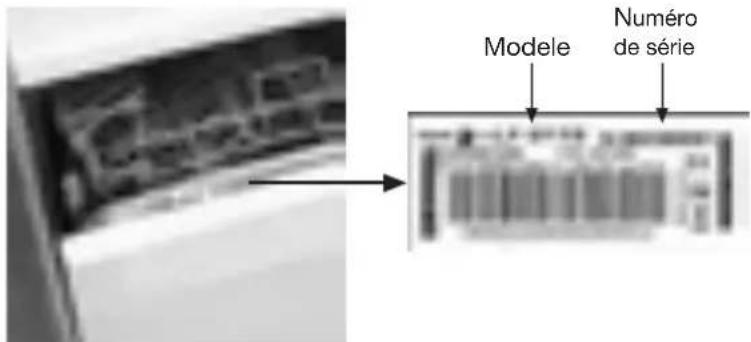

Consultez l'étiquette signalétique située sur le bord supérieur de la porte, avant de procéder aux branchements électriques. Assurez-vous que la tension qui arrive à la base de la prise est bien celle qui figure sur l'étiquette.

Il est très important que le lave-vaisselle

soit branché à une prise reliée à la terre. L'installation électrique, la fiche, la prise de courant, les fusibles ou l'interrupteur automatique et le compteur doivent être dimensionnés pour la puissance maximum indiquée sur l'étiquette signalétique. Si le cordon d'alimentation est endommagé, son remplacement ne pourrait être réalisé que par un service après-vente (ST) ou toute personne/agréée. Pour encastrement et intégration, la fiche doit être accessible après installation.

Important

Sur la partie intérieure de la porte, sur le bord supérieur, vous trouverez une étiquette avec la fiche signalétique de l'appareil. Cette étiquette ne devra jamais être enlevée car elle donne des informations sur le modèle de lave-vaisselle exact, le type d'alimentation électrique, le n° de série et la garantie.

Nivellement

La bonne stabilité au sol du lave-vaisselle ainsi que sa perpendicularité sont très importantes. Mettez-le de niveau pour corriger toutes irregularités eventuelles du sol. Utilisez pour cela un niveau à bulle.

Positionnement

Si vous placez l'appareil sous un plan de travail, vous pouvez le faire avec ou sans couvercle.

Pour enlever le couvercle, l'extraire en tirant sur la partie postérieure.

Retirer le contrepoids postérieur et, suivant le modèle, déplier le revêtement isolant.

Déployer ensuite vers l'arrière les taquets qui supportent le couvercle.

Pour encastrer dans une rangée de meubles. Pour encastrer le lave-vaisselle dans une rangée de meubles de cuisine avec une seule plinthe :

Dévissez la plinthe et retirez-la;

Dévisser les pieds de support et les démonter;

Retirez les pieds réglables des supports,

Vissez ces pieds réglables sur le lave-vaisselle. Encastrez la plinthe du meuble de cuisine et si nécessaire, sciez-la jusqu'à obtenir la mesure désirée.

Introduisez le lave-vaisselle dans la niche. Ajustez-le au plan de travail jusqu'à ce que la partie supérieure de l'appareil touche le plan inférieur du plan de travail du meuble de cuisine.

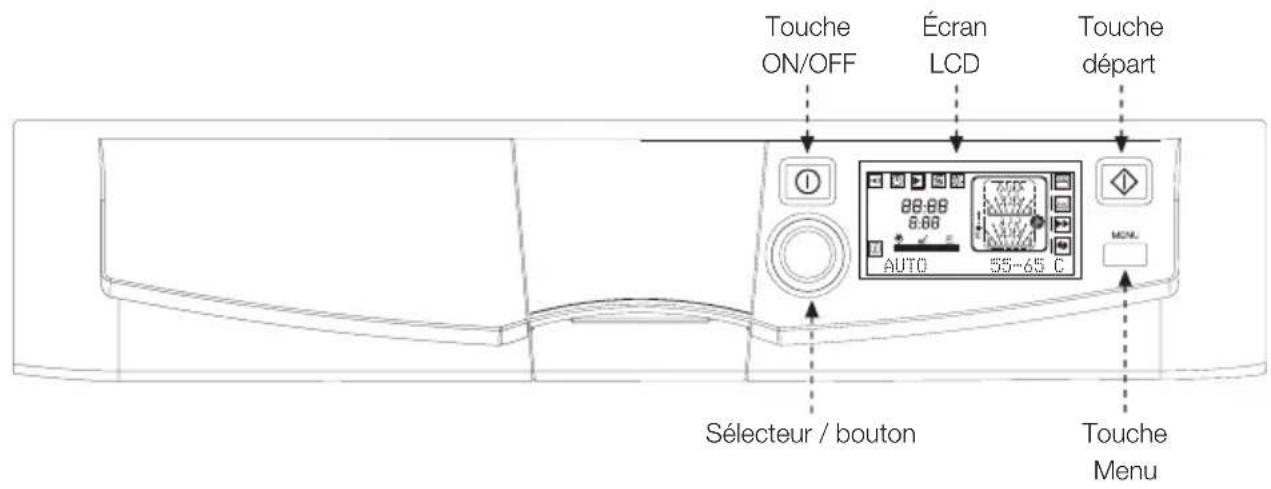

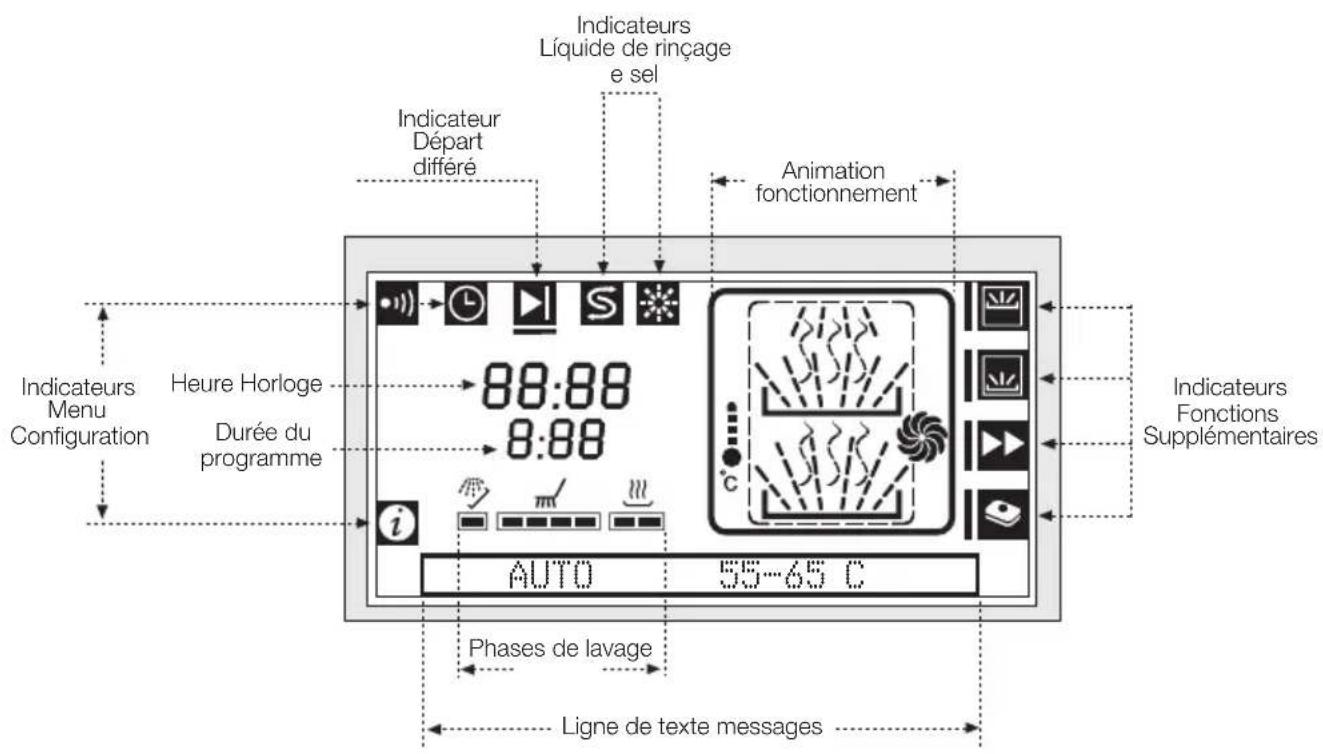

Specifications générales: mode d'emploi de l'appareil

Après avoir enfoncé les touches, un signal acoustique de configuration retentira et vous pourrez lâcher les touches.

Configuration du MENU principal

Sur les lave-vaisselles LCD, il faut, en premier lieu, configurer le Menu principal, qui comprend les prestations suivantes :

• Sélection de la Langue;
• Signal acoustique Fin de Programme; - Heure Horloge;
• Durée de l'eau.

Allumez l'appareil. Appuyez sur la touche

ON/OFF ① durant 2

seconds.

Sélectionnez la langue.

Appuyez sur la touche MENU pendant 3 secondes.

Modifier / besoin la langue.

Faire tourner le sélecteur.

Validez la langue sélectionnée.

Appuyez sur le sélecteur.

SIGNAL acoustique fin de programme

Sélectionner l'option :

• Non signal
• signal acoustique durant 1 min.
• signal acoustique durant 5 min.
• signal acoustique durant 10 min.
• signal acoustique durant 15 min.

Faire tourner le sélecteur.

Validez l'option souhaitée.

Appuyez sur le sélecteur.

( ) Si vous sélectionnez cette option de " Non signal ", l'écran n'affichera jamais l'indicateur acoustique [ ] (^ *) Si vous sélectionnez l'une de ces options, l'écran affichera l'indicateur acoustique. Le programme une fois achevé, l'appareil émettra un signal acoustique durant 3 secondes, qui se répétera toutes les 30 secondes.

HEURE horloge

Action Message sur l'affichage

Réglez l'Heure Horloge.	Faire tournier le sélecteur.	HORA RELOJ 10:00
Validez l'heure. Appuyez sur le sélecteur.		HORA RELOJ 11:00
Réglez les minutes.	Faire tournier le sélecteur.	HORA RELOJ 11:30

Validez les minutes. Appuyez sur le sélecteur.

DURETE De l'eau

Réglage de la dureté de l'eau. L'eau contient du calcaire. Plus l'eau est calcaire, plus sa dureté sera élevée. Pour que le calcaire n'endommage pas votre lave-vaisselle, celui-ci incorpore un adoucisseur qui élimine le calcaire de l'eau et la rend apte pour le lavage. Cet adoucisseur fonctionne avec du sel régénérant.

Avant de mettre le lave-vaiselle en marche, il vous convient de savoir quelle est la dureté de l'eau de votre région. Cette information vous sera fournie par :

La société de distribution d'eau de votre localité. Le Service d'Assistance Technique Agréé, SAT. Ou en utilisant la bande Aquadur fournie dans la pochette d'accessoires et en suivant les instructions ci-après.

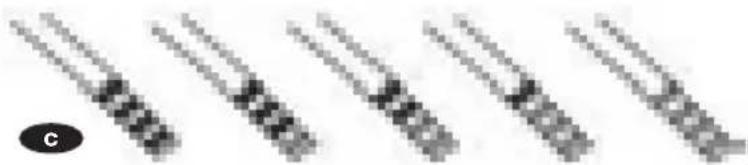

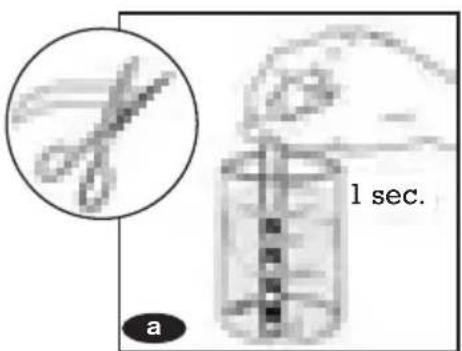

Pour connaître le niveau de dureté de l'eau :

Plonger la bande dans un verre d'eau pendant une seconde.

La retirer et la secouer. Attendre une minute.

Comparer le résultat du test sur la bande avec le tableau fourni et régler ensuite votre lave-vaisselle.

Niveau de calcaire (HF)	0-13 HF 14-38 HF 39-50 HF 51-63 HF Plus de 63 HF
Niveau de calcaire (DF)	0-7DH 8-21	DH 22-28 DH 29-35 DH Plus de 35 DH
Résultat du test	Vert 1 Bande rouge 2 Bande rouge 3 Bande rouge 4 Bande rouge
Réglage du sel	1		2	3	4
Dureté	Douce	Normale	Media	Dure	Trés dure

DF: Dureté exprimée en degrés français. DA: Dureté exprimée en degrés allemands.

Action Message sur Display

Sélectionnez la positon adéquate de durété de l'eau.	Faire tournier le sélecteur.	DUREZA AGUA
Validez la position de durété sélectionnée.	Appuyez sur le sélecteur.	AUTO 55-65°C
Le Menu principal est configuré.

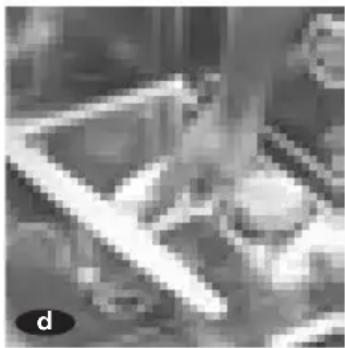

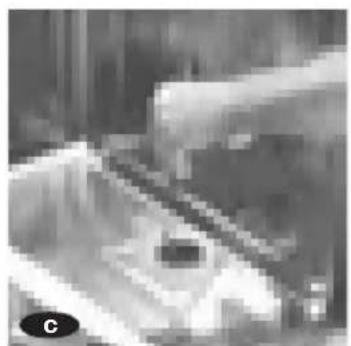

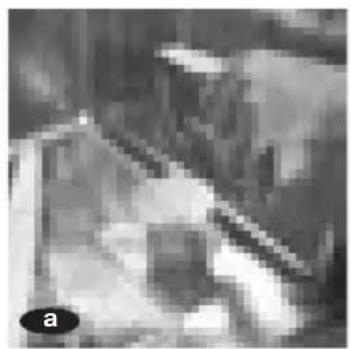

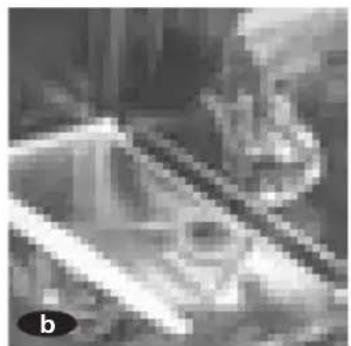

Ouverture des éléments régénérant

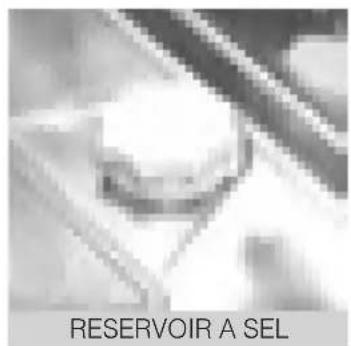

Le lave-vaisselle est équipé d'un réservoir à Sel situé sur la partie inférieure du lave-vaisselle.

La première fois que vous remplirez le réservoir à Sel, il vous faudra :

a) Versez le sel en prenant soin de ne pas totalement remplir le réservoir. b) Complétez le remplissage avec de l'eau. c) Remuez avec une cuillère.

Refermez correctement le couvercle et nettoyez les résidus de sel tombés dans la cuve.

L'opération de remplissage de sel devra toujours être réalisée avant un lavage mais jamais après.

Important

N'utilisez pas de sel si votre lave-vaisselle n'en a pas besoin. Dans ce cas, l'indicateur lumineux restera allumé en permanence.

Quand faut-il rajouter du sel ?

Ajoutez du sel dès que l'écran affiche en continu l'indicateur de sel. S. Après avoir rajouté du sel, l'indicateur disparaîtra de l'écran.

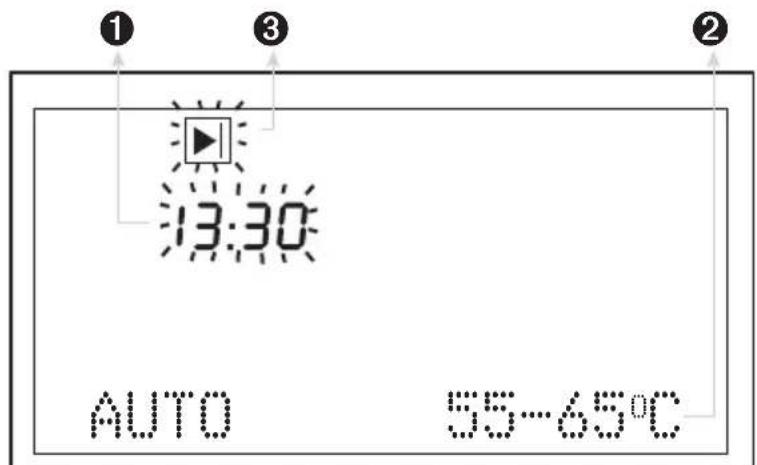

1:30 2:16

AUTO

55-65°

Liquide de rinçage

Le liquide de rincage facilite le séchage et empêche la déposition de gouttes d'eau sur la vaisselle à la fin du lavage. Le distributeur de liquide de rincage se trouve à l'intérieur de la porte, à proximité du distributeur de détergent.

Le distributeur dispose d'un doseur à 4 positions permettant de régler la quantité de liquide de rincage à émettre en fonction de la qualité de l'eau (Le distributeur sort d'usine en position 2).

Si vous observez des gouttes d'eau sur la vaisselle lorsque vous la récupérez en fin de lavage, veuillez augmenter le réglage du régulateur du liquide de rinçage sur un chiffre plus élevé. Par contre, diminuez ce chiffre si la vaisselle présente des traces blanchâtres ou colle aux doigts.

Après avoir réglé la dose, vous devez remplir le distributeur au maximum en prenant soin d'éviter tout débordement. Si cela se produisait, essuyez avec un chiffon le liquide qui aurait débordé.

DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

DOSEUR

Important

Ce n'est pas parce que vous mettrez beaucoup de liquide de rinçage que la vaisselle sera plus propre. Au contraire, trop de liquide peut provoquer l'apparition de tâches sur la vaisselle.

Quand faut-il rajouter du liquide de rinceage?

Ajoutez du liquide de rinceage dès que l'écran affiche en continu l'indicateur. Après avoir rajouté du liquide de rinceage, l'indicateur disparaîtra de l'écran.

Message sur l'écran

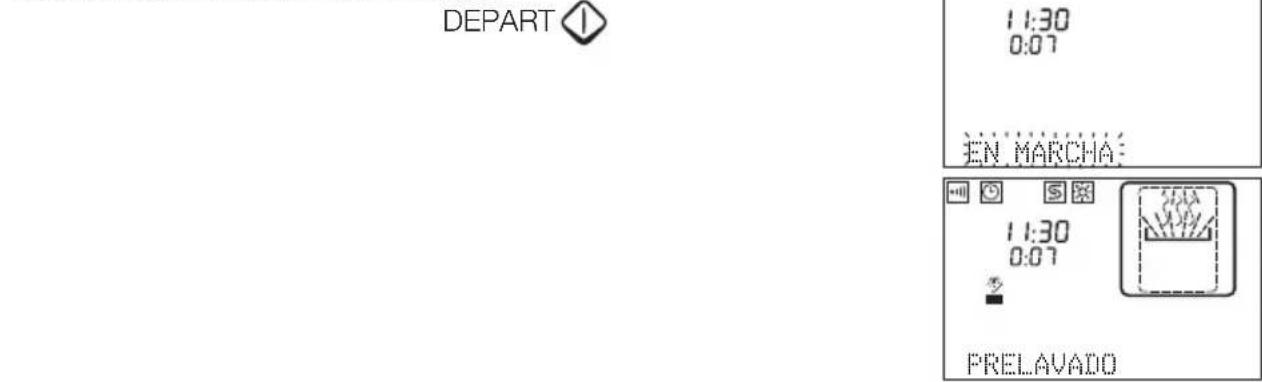

LAVAGE Preliminaire

Après avoir installé correctement le lave-vaisse, nous vous conseillons de réaliser un nettoyage préalable. Durant ce processus, ne pas introduire de vaisselle dans le lave-vaisse et ne pas utiliser de detergent. Pour ce faire, procéder comme suit :

Action Message sur Display

Validez l'action. Appuyez sur la touche

Le programme une fois achevé.

Important

Cette opération sert à vérifier l'installation, les raccordements et la vidange, en plus de laver complètement l'intérieur de l'appareil avant d'exécuter un programme de lavage dans le lave-vasisse.

Le détergent est versé dans un réseau situé dans la partie interne de la porte, à proximité du distributeur de liquide de rinceage.

Après avoir versé le détergent, refermez le couvercle du distributeur.

Certains programmes requièrent en plus que l'on verse une partie de la dose dans le logement situé dans le couvercle du distributeur.

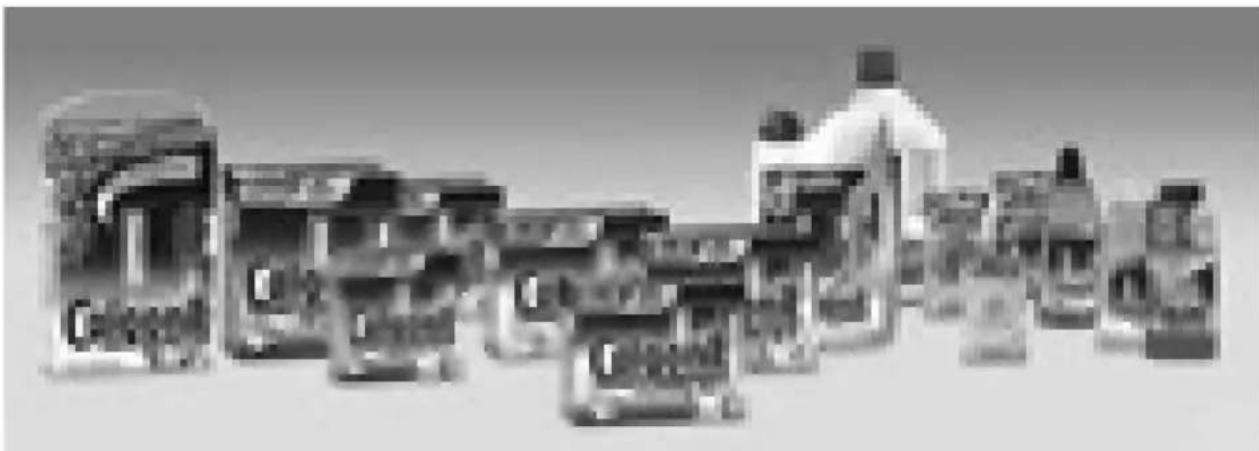

Il existe des détergents en pastilles, en poudre et liquides.

Vous pouvez consulter la quantité de détergent nécessaire sur le tableau de programmes.

DISTRIBUTEUR DE DETERGENT

L'utilisation de détergents en pastilles à la place des produits traditionnels (sel granulé, détergent en poudre, liquide de rinçage), peut réduire la performance de l'appareil, en particulier sur des programmes courts et/ou à des températures peu élevées de lavage.

Si vous observez des problèmes de performance, comme par exemple un voile blanchâtre sur la cuve ou la vaisselle, des dépôts de calcaire, ou un séchage peu efficient, nous vous recommandons de n'utiliser que des produits traditionnels.

N'oubliez pas que, après le retour au sel traditionnel, plusieurs programmes seront nécessaires pour que la machine récupère sa performance initiale et que toutes les traces disparaissent sur la cuve et la vaisselle.

Si vous souhaitez utiliser des produits combinés en pastilles, lisez attentivement les instructions et indications figurant sur l'emballage!

En cas de doute, veuillez consulter le fabricant du produit.

Les réclamations directement liées à l'application de ces produits ne sont pas couvertes par la garantie!

Types de vaisseaux

Tous les types de vaisselle ne sont pas adaptés pour être lavés dans un lave-vaisselle. Il ne faut pas introduire de pièces en bois ou en terre cuite, ni en matière plastique ne résistant pas à la chaleur. Les couverts inoxydables peuvent être lavés sans aucun problème ; cependant, il convient de faire en sorte que les couverts en argent ne se touchent pas entre eux car ils risqueraient de se tacher en surface. Les pièces en aluminium peuvent se décolorer avec le temps. La décoration peut se ternir sur des pièces en porcelaine qui ne seraient pas de grande qualité. Ne laver que les verres qui sont lavables en lave-vaisselle.

Assurez-vous que la vaisselle supporte le lavage en lave-vaisselle.

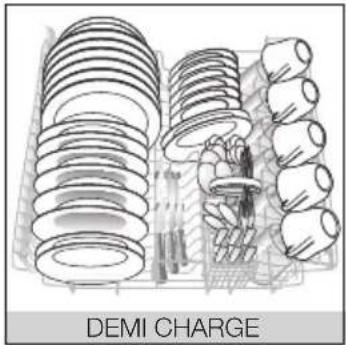

Mise en place de la vaisselle

Il est très important de bien positionner la vaisselle dans les paniers pour garantir un lavage parfait.

Le panier inférieur sert aux pièces les plus sales et les plus résistantes : casseroles, plats et assiettes. Assurez-vous qu'il y a suffisamment d'espace entre eux pour que le jet d'eau puisse les arroser. Les casseroles doivent être positionnées avec la "bouche" vers le bas.

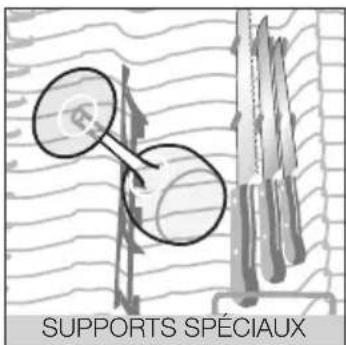

Si votre modèle dispose de supports rabattants, vous pourrez les utiliser dans leur position verticale pour laver des assiettes et dans leur position horizontale pour les pièces plus grandes, telles que des casseroles.

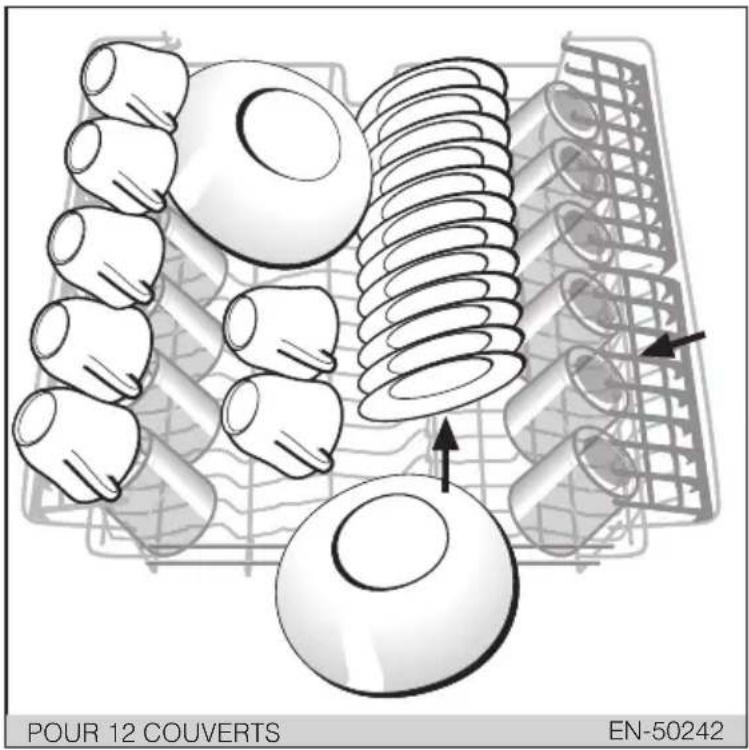

POUR 12 COUVERTS CHARGEMENT DES ASSIETTES

EN-50242 POSITION VERTICALE

POSITION HORizontale

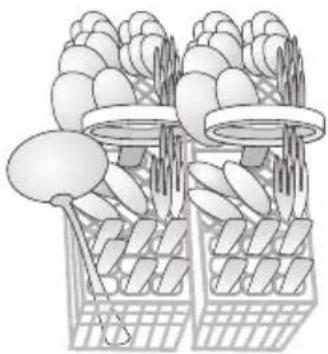

Important

Les assiettes creuses sont mises à gauche et les plates à droite. Commencez à charger les assiettes de la partie extérieure du panier vers l'intérieur. Les assiettes ne doivent pas se toucher entre elles.

Les couverts, a

L'exception des couteaux, doivent être mis dans le panier à couverts en veillant à ce que les manches soient dirigées vers le bas.

Dans le panier

supérieur, sont placées les pièces les plus délicates telles que des tasses, des verres, des pièces en porcelaine, ou en verre, et des assiettes de taille standard. Il y a une zone réservée aux longs couverts. De plus, il y a des supports qui, en position verticale, servent à mettre en place des verres de vin.

Supérieure, vous devrez mettre la vaisselle dans le panier supérieur.

Par contre, si vous choisissez la fonction

Charge Inférieure, vous devrez charger uniquement le panier inférieur.

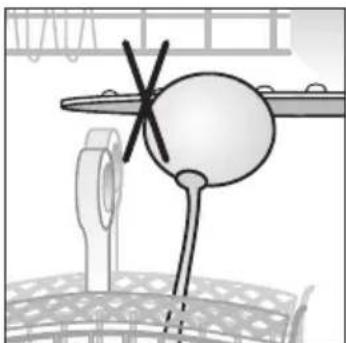

Important

Après avoir chargé le lave-vaisselle, assurez-vous que les bras d'aspersion tournent sans obstacle et que les couverts n'empêchent pas l'ouverture du distributeur de détergent.

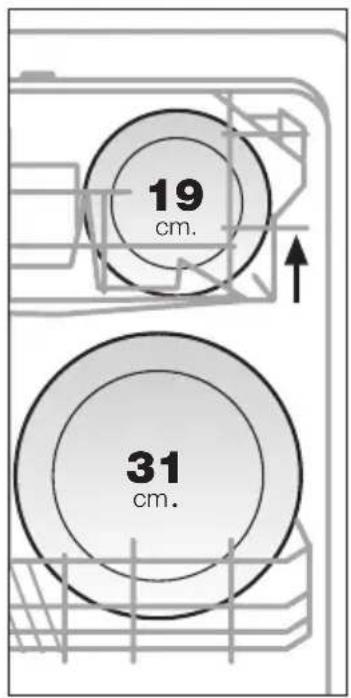

Réglage des paniers

Les paniers peuvent être réglés en fonction du chargement.

Le panier supérieur peut être positionné à deux hauteurs différentes, afin de permettre le lavage d'assiettes de différentes tailles.

En position haute, vous pourrez laver dans le panier supérieur des assiettes normales de 19 cm. et dans le panier inférieur des assiettes 31 cm. En mettant le panier supérieur en position basse, vous pourrez laver des assiettes de 24 cm. en haut et de 26 cm en bas.

Panier supérieur

Peut se régler sans avoir à le retirer de ses rails, même avec la vaisselle en place. Pour le monter ou le baisser, vous devrez tirer le panier vers le haut en le prenant par les deux poignées latérales.

Assurez-vous que les deux côtés sont à la même hauteur; si ce n'est pas le cas, mettez le panier de niveau.

4.1. Sélection du programme de lavage

Pour sélectionner le programme de lavage, il vous faudra procéder aux étapes suivantes :

Action Message sur Display

Allumez le lave-vaisselle.	Appuyez sur la touche ON - OFF ① . L'écran affichera le dernier programme utilisé.	1:30 2:16 AUTO	55-65°C
Sélectionnez le programme de lavage souhaité (voir tableau des programmes).	Faire tourner le sélecteur.	1:30 1:34 MIXTO	50°C

Il est très important de bien sélectionner le programme en fonction de la saleté, de la quantité et du type de vaisselle.

PROGRAMME	MENSSAGE SUR DISPLAY		TYPE DE VAISELLE	QUANTITÉ DE DÉTERGENT (gr) ****
Prélavage	PRELAVAGE		Pour de la vaisselle qui ne va pas être lavée immédiatement	Sans détergent
Hygienizer	HYGIENIEZER 75°C		Pour une plus grande élimination de bacteriés	25+5
Double Intensif	2XINTENSIF 70°C		Plus grande intense et de lavage pour vaisselle très sale	25+15
Intensif	INTENSIF 70°C		Pour de la vaisselle et des casseroles très sales	25+15
Automatique	AUTO 55-65°C		Pour de la vaisselle sale	25+5
Économic **	ECO 50°C		Pour de la vaisselle peu sale	25+5
Rapide	RAPIDE 55°C		Pour de la vaisselle très peu sale	25
Express ***15 min.	EXPRESS 40°C		Pour de la vaisselle très peu sale mise uniquement dans le panier supérieur	20
Mixte	MIXTE 50°C		Pour de la vaisselle sale et délicate	25+5
Délicot ***	DELICAT 45°C		Spécial verre	25

Une dose de 25 g de détergent en poudre non-concentré équivaut à une cuillère et demie à soupe rase ou à une pastille de détergent. Pour les détergents en pastilles et liquides, suivez les recommandations du fabricant de détergent.

• Valeurs pour moteur de 60 W. Le programme économique, normalisé selon EN-50242, dure 171 minutes et la consommation est de 1,05 kW/h et 14 litres (le plus respectueux de l'environnement). * Pour le programme Express et le programme Délicat, il vous faudra utiliser un détergent en poudre ou liquide à grand pouvoir de dissolution. *** L'utilisation de produits de lavage combinés (pastilles 4 en 1 et 3 en 1) peut modifier les paramètres de consommation et de durée des programmes.

Le programme une fois sélectionné, appuyez sur la touche Départ, pour permettre le démarrage de l'appareil.

4.2. Sélection des options

Une fois le programme de lavage sélectionné, vous avez la possibilité d'activer de une à cinq fonctions complémentaires. Toutes les options ne sont pas compatibles avec tous les programmes. Pour voir les options compatibles avec le programme sélectionné, appuyez sur la commande de sélection :

• Panier supérieur
• Panier inférieur - Réduction du temps - 4 en 1 - Heure stop

Après avoir sélectionné les options, appuyez sur la touche Départ pour mettre en marche l'appareil. Pour annuler, appuyez sur la touche ON/OFF ①

PANIER supérieur

Le lave-vaisselle n'utilise que la moitié de sa capacité. Pour laver la vaisselle la plus délicate, dans le panier supérieur.

Action Message sur Display

Sélectionnez l'options panier supérieur.	Faire tourner le sélecteur.	2:16 CESTILLO ARRIBA
Validez l'options panier supérieur.	Appuyez sur le sélecteur.	2:16 CESTILLO ARRIBA

PANIER inférieur

Le lave-vaisselle n'utilise que la moitié de sa capacité. Pour laver des casseroles ou de la vaisselle très sale, dans le panier inférieur.

Action Message sur Display

Sélectionnez l'options panier inférieur.	Faire tourner le sélecteur.
	2:16 CESTILLO ABAJO

Validez l'option panier inférieur. Appuyez sur le sélecteur.

Encourage la durée des opérations de lavage et de séchage.

Sélectionnez l'option réduction de temps.

Faire tourner le sélecteur.

Validez l'option réduction de temps.

Appuyez sur le sélecteur.

Lorsque cette option est activée, vous observerez à l'écran la réduction du programme.

Sélectionnez cette fonction supplémentaire si vous utilisez des produits de lavage combinés (4 en 1, 3 en 1).

Sélectionnez l'option 4 en 1.

Faire tourner le sélecteur.

Sélectionnez l'option 4 en 1. Appuyez sur le sélecteur.

HEURE STOP

Vous pouvez sélectionner un départ différé de jusqu'à 24 heures. Sélectionnez le départ différé après avoir choisi le programme de lavage et le reste des fonctions supplémentaires. Il s'agit de la dernière action à réaliser avant la mise en marche de l'appareil.

Sélectionnez l'option heure stop.

Faire tourner le sélecteur.

Programmez l'option heures stop.

Appuyez sur le sélecteur.

Sélectionnez l'heure souhaitée de FIN du Programme de lavage.

Faire tourner le selector dans le sens des aiguilles d'une montre. La durée est réglée par paliers d'une demi-heure.

Validez l'heure stop et mettez en route le lave-vaisselle.

Appuyez sur la commande de sélection ou sur la touche Départ ①.

Annulation du départ différé.

Pour annuler le départ différé, éteignez le lave-vaisselle en appuyant sur la touche ON/OFF pendant une seconde.

4.3. Déroulement du programme

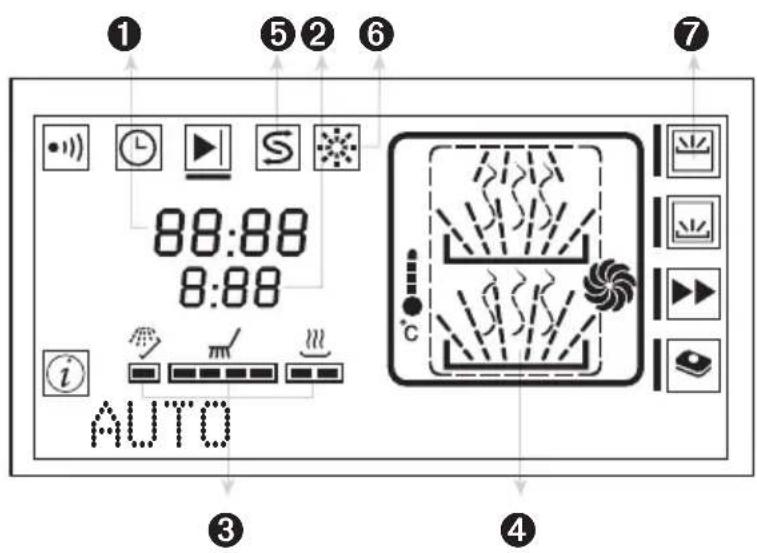

L'écran affichera toute l'information sur le lavage :

Heure horloge : l'heure actuelle. Temps restant pour la fin du programme de lavage.

Phases du programme : prélavage, lavage et séchage.

4 Animation plus détaillée de la phase du programme. 5 Indicateur de sel. 6 Indicateur de liquide de rinçage. 7 Indicateurs fonctions supplémentaires.

Si vous avez sélectionné l'heure stop, l'information affichée à l'écran jusqu'au démarrage du programme sera la suivante :

Option heure stop sélectionnée clignotante. 2 Programme. 3 Indicateur départ différé

Lorsque le lave-vaisselle est en marche et que vous pouvez introduire une pièce en plus dans le lave-vaisselle :

1. Ouvrez avec précaution la porte du lave-vaisselle.
2. Introduisez la pièce dans le lave-vaisselle.
3. Fermez la porte du lave-vaisselle (un signal acoustique long retentira durant trois secondes).

Pour des raisons de sécurité, le lave-vaisselle poursuivra le programme en cours après un certain temps.

5 Fin de programme

Le programme de lavage une fois achevé, l'écran affichera "Fin Programme" et émettra un signal acoustique, à condition que le lave-vaisselle soit configuré pour émettre ce signal.

Vous pouvez alors retirer la vaisselle du lave-vaisselle.

13:30

FIN PROGRAMA

6 PANNES De courant

En cas de panne de courant, lorsque le courant sera rétabli, le lave-vaisselle reprendra son fonctionnement normal au point où il s'était arrêté.

7 Conseils d'utilisation

Il existe toute une série de recommandations qu'il vous faudra toujours prendre en compte. Le bon respect de celles-ci allongera la durée de vie de votre lave-vaisselle et améliorera sa qualité de lavage.

a Remplissez le lave-vaisselle. Essayez d'optimiser au maximum la capacité du lave-vaisselle. Vous réduirez ainsi les consommations en eau et en électricité et diminuerez le niveau de bruit émis par votre appareil. b Disposez correctement la vaisselle. Pour une qualité optimale de lavage, les bras d'aspersion doivent tourner sans aucun obstacle. La vaisselle doit aussi être correctement positionnée afin qu'elle puisse être totalement aspergée d'eau. c Choix du programme. Choisissez bien le programme de lavage, ainsi que les fonctions supplémentaires, selon vos besoins. (Voir tableau des programmes page 113).

Maintenance et entretien de l'appareil

Il est recommandé de réaliser des opérations périodiques d'entretien pour rallonger la durée de vie de votre lave-vaisselle. Réalisez tous les trois mois les opérations suivantes :

• Nettoyage du filtre.
• Nettoyage des bras d'aspersion. Nettoyage intérieur. Nettoyage extérieur.

Vous allongerez ainsi la durée de vie de votre lave-vaisselle.

Important

Laissez le lave-vaisseau ouvert durant une période d'absence prolongée afin de permettre à l'air de circuler librement à l'intérieur de la machine.

Nettoyage du filtre de LAVAGE

Le filtre est composé de deux ou trois pièces, (selon les modèles) : filtre interieur, filtre extérieur et le protecteur des filtres. Il se situant dans la partie basse du lave-vaisselle sous le panier inférieur.

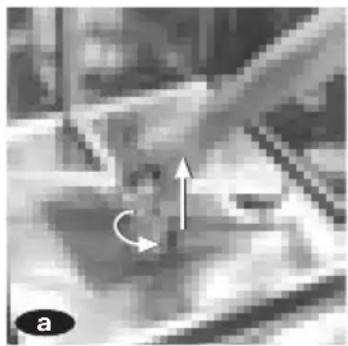

Après avoir retiré le panier inférieur, démontez le filtre intérieur en le tournant vers la gauche et en tirant vers le haut.

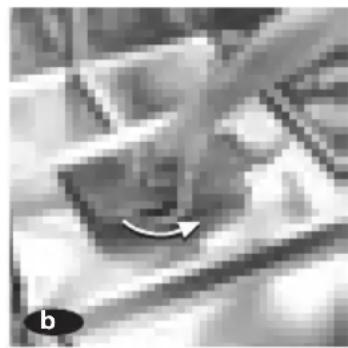

Retirez le filtre extérieur.

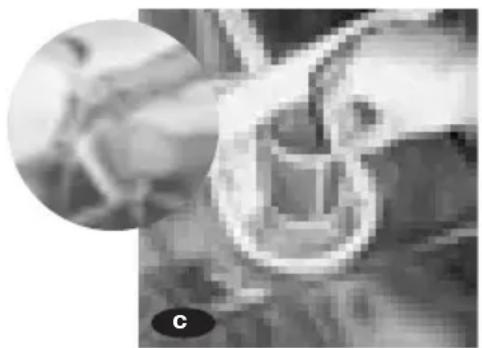

Retirez le filtre protecteur (selon les modèles).

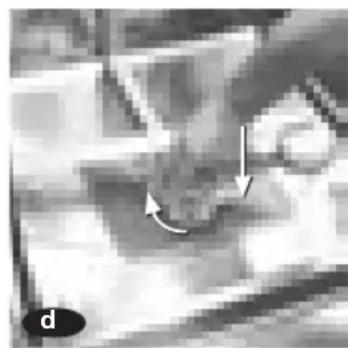

Il faut impérativement remettre correctement les filtres à leur place. Remettez bien en place le protecteur des filtres. Insérez le filtre extérieur. Mettez en place le filtre interieur dans son orifice et tournez-le vers la droite jusqu'à buter.

Nettoyage des BRAS d'aspersion

Le troisième bras d'aspersion (suivant modèle), le bras d'aspersion supérieur et le bras d'aspersion inférieur doivent être nettoyés tous les trois mois. Démontage des bras d'aspersion :

Le troisième bras

d'aspersion se démonte en faisant pression vers le haut et en le devissant.

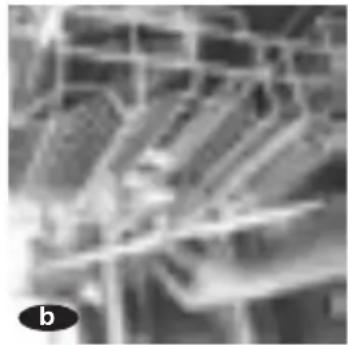

Le bras d'aspersion supérieur est monté sur le panier supérieur. Pour le démonter, il faut le dévisser complètement.

Le bras d'aspersion inférieur se démonte en dévissant vers la gauche l'écrou inférieur et en le tirant vers le haut.

Les laver sous un jet d'eau à l'aide d'une éponge qui ne raye pas.

Les gicleurs doivent être bien propres. Si un gicleur est bouché, il faudra le déboucher.

Montez les bras d'aspersion.

Important

Avant de procéder à toute opération de nettoyage ou de maintenance, il est recommandé de débrancher le lave-vaisselle de la prise électrique

Nettoyage de l'intérieur de l'appareil

Nettoyer le lave-vaiselle tous les trois mois pour éliminer les saletés restées dans la machine. Utiliser des produits spéciaux pour l'entretien des lave-vaisselles (suivre les instructions du fabricant pour leur utilisation).

Nettoyage de l'exterieur de l'appareil

Pour nettoyer l'extérieur, utilisez un chiffon imbibé d'eau savonneuse.

Utilisez des produits qui ne rayent pas et qui ne sont pas abrasifs.

Sécher avec un chiffon.

Important

Par mesure de sécurité, vérifie que la machine n'est pas en marche pendant le nettoyage.

Diagnostic et solution aux problemes

Si vous détectez un problème dans l'utilisation de votre lave-vaisselle, vous pourrez probablement trouver la solution en consultant les indications qui seront.

Si ce n'est pas le cas, contactez le SERVICE TECHNIQUE auquel vous préciserez au mieux les symptômes de la panne que vous constatez.

Problemes techniques ou fonctionnels

Lorsque le lave-vaisselle détecte une incidence, il vous préviendra à l'aide de signaux acoustiques ou visuels.

Pour que le lave-vaisselle arrête d'émettre ces signaux acoustiques, appuyez sur la touche département.

Si vous souhaitez écouter de nouveau les signaux acoustiques, appuyez sur la touche département.

Suivant le type de dysfonction, contactez le SAT pour l'informer du problème.

Si vous appuyez sur la touche On/Off, vous annulerez les signaux acoustiques et la dysfonction.

13:30

PUERTA ABIERTA

CERRAR FUERTA

Pourquoi le lave-vaisselle ne se met pas en fonction?

Véri fi ci :

• Il n'y a pas de tension sur le réseau électrique. - La prise de courant n'est pas bien enfoncée.
• Les fusibles de l'installation électrique ont sauté.
• Le lave-vaisselle n'est pas branché.
• Vous n'avez pas enfoncé la touche ON / OFF (l'écran est éteint). - La porte du lave-vaisselle est mal fermée.
• Vous n'avez pas appuyé sur la touche Départ.

Le lave-vaisselle se met en fonction mais l'eau n'arrive pas

Véri fi ci :

• Il n'y a pas d'eau dans le réseau.
• Le robinet d'arrivée d'eau est fermé.
• Le filtre de l'électrovanne d'arrivée d'eau est bouché.

Il ne vidange pas, l'eau reste dans la cuve

Verifier si :

• Le tuyau de vidange est mal installé ou fixé par un collier à la vidange fixe.
• Le tuyau de vidange est bouché ou plié.
• Les filtres sont bouchés.
• Le programme sélectionné n'est pas encore terminé.

Vérifier si :

• Il manque du sel. Si oui, rajoutez du sel et remuez avec une cuillère.
• La durée de l'eau n'est pas supérieure à 7h auquel cas vous n'avez donc pas besoin d'utiliser de Sel. Dans ce cas, levant restera toujours allumé.

- Des traces de débris tangent restent dans le distributeur ou sur la contre-porte

Verifier si :

• Un élément de vaisselle empêche l'ouverture du distributeur.
• Le détergent est périmé ou est impropre au lavage en machine à laver la vaisselle.
• Les bras d'aspersion heurtent un élément de la vaisselle.
• Les gicleurs des bras d'aspersion sont bouchés.
• Le distributeur de dédTangent était humide lorsque vous avez mis le dédTangent. Le distributeur doit être sec.

- Formation de mousse inhabituelle à l'intérieur de la cuve :

• Vous avez utilisé du détergent pour lavage à la main au lieu de détergent spécial lave-vaisselle.

- Consomme beaucoup de sel régénérant

Vérifier si :

• Le couvercle du réservoir à sel n'est pas bien fermé.
• Le niveau de durée de l'eau n'est pas correctement réglé.

- Le lave-vaisselle émet des bruits bizarres

Verifier si :

• Vous n'avez pas correctement positionné la vasque.
• Les bras d'aspersion heurtent un élément de la vaisselle.

Restes de saleté ou résidus d'aliments sur la vaisselle

Véri fi ci :

• Le filtre de lavage est mal positionné, sale ou bouché.
• Les gicleurs des bras d'aspersion sont sales ou les bras d'aspersion sont bloqués par une pièce de la vaisselle.
• Le détergent n'est pas conforme ou est insuffisant.
• La vaisselle n'est pas correctement positionnée. Certaines pièces se touchent entre elles.
• Les paniers sont trop chargés.
• Le programme de lavage sélectionné n'est pas ajustat. -La vidange est bloquée.
• des résidus d'aliments trop secs collent à la vaisselle.

La vaisselle sortie blanchissante

Verifier si :

• Pas assez de détergent ou de liquide de rinçage.
• Le couvercle du réservoir à Sel est mal fermé.
• Le réservoir à Sel n'a plus d'eau ni de sel. - L'adoucisseur n'est pas bien réglé en fonction de la dureté de l'eau.
• Un détergent sans phosphate a été utilisé. Faites un essai avec un détergent avec phosphate.

La vaisselle n'est pas bien sèche

Verifier si :

• Il manque du liquide de rinceage. -La régulation du liquide de rinceage n'est pas adéquate. -La vasse est mal positionnée. -La vasse a été retirée trop tôt.
• Le programme de lavage n'est pas celui qui convient.

Le verre ou le cristal sort avec un aspect laiteux ou rayé

Verifier si :

• Les pièces ne sont pas lavables en lave-vaiselle.
• Le détergent ne convient pas.

- Le verre ou le cristal dessort avec un aspect opaque

• Il manque de liquide de rinceage.

- Les verres et les couverts ressortent voilés et les verres présentent un aspect métallique

• Dosage excessif de liquide de rince.

- Les pièces en acier inoxydable ou en acier fin sont tachées

Verifier si :

• Les pièces ne sont pas lavables en lave-vaissette. - La vaisselle n'est pas bien positionnée.
• Trop de détergent utilisé pour le lavage.
• Acier de qualité faible.
• Il y a trop de sel dans l'eau de lavage. Refermez bien le couvercle du réservoir à sel.

Information pour la correcte gestion des déchets d'Appearis électriques et électroniques

À la fin de la vie utile de l'appareil, ce dernier ne doit pas être éliminé mélangé aux ordures ménagères brutes.

Il peut être porté, sans coût additionnel, aux centres spécifiques de collecte, agréés par les administrations locales, ou aux prestataires qui facilitent ce service. L'élimination séparée d'un déchet d'électroménager permet d'éviter d'éventuelles conséquences négatives pour l'environnement et la santé, dérivées d'une élimination inadéquate, tout en facilitant le traitement et le recyclage des matériaux qu'il contient, avec la considérable économie d'énergie et de ressources que cela implique.

Afin de souligner l'obligation de collaborer à la collecte sélective, le marquage ci-dessus apposé sur le produit vise à rappeler la non-utilisation des conteneurs traditionnels pour son élimination.

Pour davantage d'informations, contacter les autorités locales ou votre revendeur.
