MODE D'EMPLOI HI 20.A (WH)1 INDESIT

Description de l’appareil-Vue d’ensemble, 8

Description de l’appareil-Tableau de bord, 8

Mise en marche et utilisation18

Utilisation du four,18

Utilisation du plan de cuisson,19

Précautions et conseils, 21

Nettoyage et entretien,22

upwards and in the back of the cavity.FR Français

ATTENTION : cet appareil ainsi que ses

parties accessibles deviennent très chauds

pendant leur fonctionnement.

Il faut faire attention de ne pas toucher les

éléments chauffants.

Ne laisser s'approcher les enfants de mo-

ins de 8 ans à moins qu’ils ne soient sous

surveillance constante.

Le présent appareil peut être utilisé par

des enfants de plus de 8 ans et par des

personnes présentant des capacités phy-

siques, sensorielles ou mentales réduites

ou n’ayant pas l’expérience ou les connais-

sances nécessaires, à condition qu’ils so-

ient sous bonne surveillance ou qu’ils aient

reçu les instructions nécessaires pour une

utilisation de l’appareil en toute sécurité et

à condition qu’ils se rendent compte des

dangers encourus. Les enfants ne doivent

pas jouer avec l’appareil. Les opérations

de nettoyage et d’entretien ne doivent pas

être effectuées par des enfants non surve-

ATTENTION : laisser un récipient de cuis-

son contenant de l’huile ou de la graisse

sur le foyer est dangereux et risque d’en-

traîner un incendie.

Il ne faut JAMAIS essayer d’éteindre une

flamme ou un incendie avec de l’eau ! Il

faut éteindre l’appareil et couvrir la flamme

avec un couvercle, par exemple, ou avec

une couverture anti-feu.

Ne pas utiliser de produits abrasifs ni de

spatules métalliques coupantes pour net-

toyer la porte du four en verre, sous peine

d’érafler la surface et de briser le verre.

Les surfaces intérieures du tiroir (s’il y en a

un) peuvent devenir chaudes.

Ne jamais nettoyer l’appareil avec des net-

toyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver

sur le couvercle avant de l’ouvrir. Ne

pas abaisser le couvercle en verre (s’il y

en a un) tant que les brûleurs gaz ou la

plaque électrique sont chauds.

ATTENTION : s’assurer que l’appareil

est éteint avant de procéder au rempla-

cement de l’ampoule, afin d’éviter tout

risque d’électrocution.

ATTENTION : risque d’incendie : ne

pas laisser d’objets sur les surfaces de

ATTENTION : si la surface vitrocérami-

que est fêlée, éteindre l’appareil afin

d’éviter tout risque d’électrocution.

ATTENTIONATTENTIONATTENTION

! Lors de l’introduction de la grille,

s’assurer que l’arrêt est bien tourné

vers le haut et se trouve dans la par-

tie arrière de l’enceinte.PAS OP: Dit apparaat en zijn bereikbare

4. GLISSIERES de coulissement

1.Manette PROGRAMMES

2.Voyant de fonctionnement de la plaque électrique

3.Manette de la plaque électrique

! Conservez ce mode d’emploi pour pouvoir le

consulter à tout moment. En cas de vente, de

cession ou de déménagement, veillez à ce qu’il

suive l’appareil pour informer le nouveau propriétaire

sur son fonctionnement et lui fournir les conseils

! Lisez attentivement les instructions : elles contiennent

des conseils importants sur l’installation, l’utilisation et

la sécurité de votre appareil

! Les emballages ne sont pas des jouets pour

enfants, il faut les mettre au rebut en respectant la

réglementation sur le tri sélectif des déchets (voir

Précautions et conseils).

! L’installation doit être effectuée par un professionnel

du secteur conformément aux instructions du fabricant.

Une mauvaise installation peut causer des dommages

à des personnes, des animaux ou des biens.

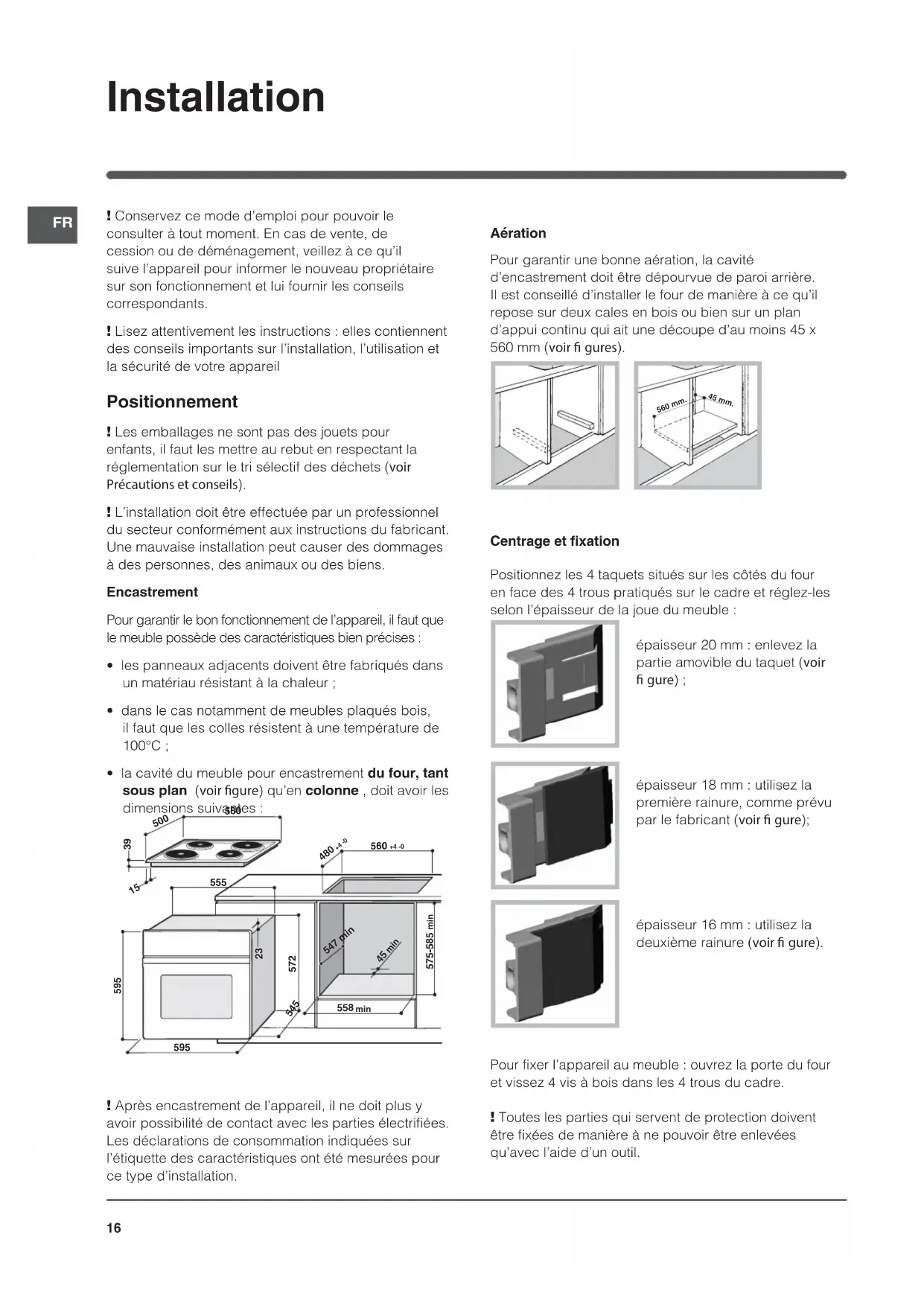

Pour garantir le bon fonctionnement de l’appareil, il faut que

le meuble possède des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans

un matériau résistant à la chaleur ;

• dans le cas notamment de meubles plaqués bois,

il faut que les colles résistent à une température de

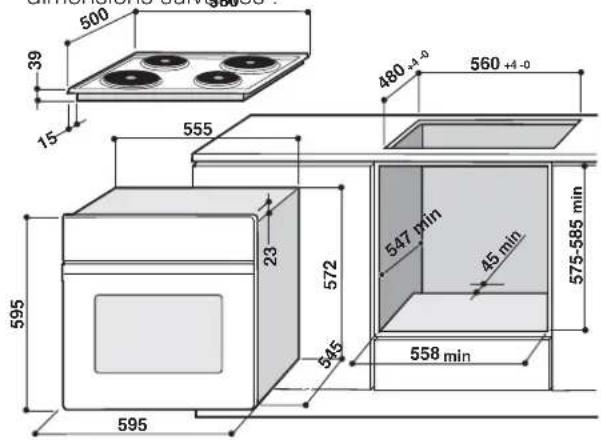

• la cavité du meuble pour encastrement du four, tant

sous plan (voir  gure) qu’en colonne , doit avoir les

dimensions suivantes :

! Après encastrement de l’appareil, il ne doit plus y

avoir possibilité de contact avec les parties électrifiées.

Les déclarations de consommation indiquées sur

l’étiquette des caractéristiques ont été mesurées pour

ce type d’installation.

Pour garantir une bonne aération, la cavité

d’encastrement doit être dépourvue de paroi arrière.

Il est conseillé d’installer le four de manière à ce qu’il

repose sur deux cales en bois ou bien sur un plan

d’appui continu qui ait une découpe d’au moins 45 x

560 mm (voir  gures).

Centrage et fixation

Positionnez les 4 taquets situés sur les côtés du four

en face des 4 trous pratiqués sur le cadre et réglez-les

selon l’épaisseur de la joue du meuble :

épaisseur 20 mm : enlevez la

partie amovible du taquet (voir

épaisseur 18 mm : utilisez la

première rainure, comme prévu

par le fabricant (voir  gure);

épaisseur 16 mm : utilisez la

deuxième rainure (voir  gure).

Pour fixer l’appareil au meuble : ouvrez la porte du four

et vissez 4 vis à bois dans les 4 trous du cadre.

! Toutes les parties qui servent de protection doivent

être fixées de manière à ne pouvoir être enlevées

qu’avec l’aide d’un outil.

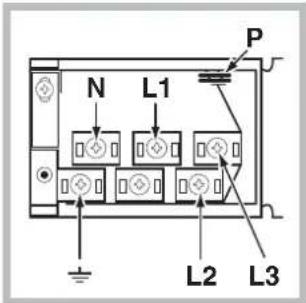

FR Raccordement électrique Le raccordement électrique au réseau doit être effectué sur le four qui est prévu pour fonctionner en courant alternatif à la tension et fréquence d’alimentation indiquées sur la plaquette signalétique (voir page suivante).La table de cuisson est raccordée au four à l’aide d’un connecteur spécial.Table à encastrerCUISINIERE A ENCASTRERBLANC ROUGE JAUNE BLEU VERTN'existe que sur certains modèlesRemettre la protection métallique en place après avoir connecté la table. En cas de démontage de la table, remettre le bouchon rouge d’origine sur le connecteur rouge.Montage du câble d’alimentation1. Pour ouvrir le bornier, faites pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir  gure).2. Montage du câble d’alimentation : dévissez la vis du serre-câble ainsi que les trois vis des contacts L-N-

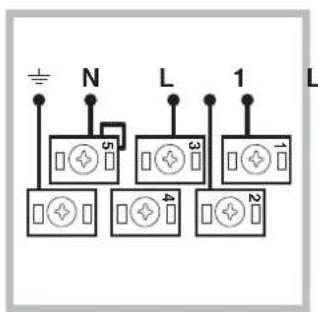

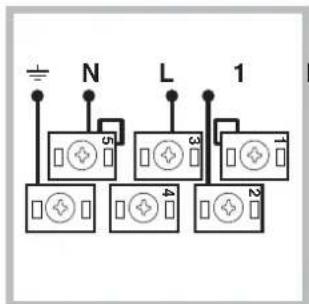

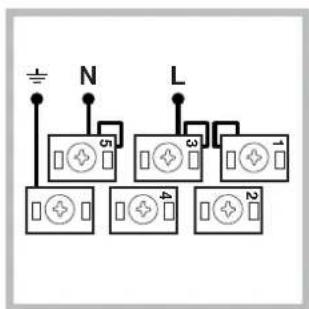

puis fixez les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert ( ). Le bornier est prévu pour raccordement à 400 V triphasé (voir  gures ci-dessous).Si l’installation électrique présente d’autres caractéristiques (voir  gures ci-dessous), procédez au raccordement électrique au moyen des cavaliers de raccordement logés dans le boîtier P.3. Fixez le câble d’alimentation dans le serre-câble prévu.4. Fermez le couvercle du bornier. NL1L3L2

FR Branchement du câble d’alimentation au réseau

Montez sur le câble une prise normalisée pour la

charge indiquée sur l’étiquette des caractéristiques

En cas de raccordement direct au réseau, il faut

intercaler entre l’appareil et le réseau un interrupteur

à coupure omnipolaire ayant au moins 3 mm

d’écartement entre les contacts, dimensionné à la

charge et conforme aux normes en vigueur (le fil de

terre ne doit pas être interrompu par l’interrupteur). Le

câble d’alimentation ne doit atteindre, en aucun point,

des températures dépassant de 50°C la température

! L’installateur est responsable du bon raccordement

électrique de l’appareil et du respect des normes de

Avant de procéder au branchement, assurez-vous que

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance

maximale de l’appareil, indiquée sur la plaquette

signalétique (voir ci-dessous);

• la tension d’alimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique (voir

• la prise est bien compatible avec la fiche de

l’appareil. Si ce n’est pas le cas, remplacez la prise

ou la fiche, n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et

la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect

des normes énumérées ci-dessus.

Mise en marche et utilisation

! Lors de son premier allumage, faites fonctionner

le four à vide, porte fermée, pendant au moins une

heure en réglant la température à son maximum. Puis

éteignez-le, ouvrez la porte et aérez la pièce. L’odeur

qui se dégage est due à l’évaporation des produits

utilisés pour protéger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson

souhaité, tournez le bouton PROGRAMMES.

2. Un tableau de cuisson vous guidera dans

vos cuissons en vous indiquant notamment les

températures conseillées pour chacune d’elles (voir

3. En cours de cuisson, vous pouvez à tout moment:

- modifier le programme de cuisson à l’aide du bouton

- interrompre la cuisson en ramenant le bouton

! Ne posez jamais d’objets à même la sole du four,

vous pourriez abîmer l’émail.

! Placez toujours vos plats sur la grille fournie avec

tension 230V/400V~ 3N 50/60Hz

puissance maxi. absorbée 8400W ETIQUETTE ENERGIE Consommation énergie déclarée

pour Classe convection naturelle

fonction four : Tradition

Cet appareil est conforme aux

Directives Communautaires

Tension) et modifications

-89/336/CEE du 03/05/89

(Compatibilité électromagnétique)

et modifications successives

93/68/CEE du 22/07/93 et

modifications successives

2002/96/EC Directive de l’UE n°65/2014 intégrant la Directive 2010/30/UE. Règlement n°66/2014 de l’UE intégrant la Directive 2009/125/EC. Norme EN 60350-1, Norme EN 50564ÉCOCONCEPTION19

FR Eclairage du four

Pour l’allumer, sélectionnez à l’aide du bouton

PROGRAMMES La lampe reste allumée quand vous

sélectionnez un programme de cuisson.

Programmes de cuisson

Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole.

Pour cette cuisson traditionnelle mieux vaut cuire

sur un seul niveau : la cuisson sur plusieurs niveaux

entraînerait une mauvaise distribution de la chaleur.

La température sélectionnée est automatiquement

atteinte et maintenue constante par le thermostat

commandé par le bouton PROGRAMMES.

Programme CHALEUR VOÛTE Mise en marche de la résistance de voûte. Cette

fonction est conseillée pour parfaire la cuisson des

aliments. Cuisson porte du four fermée.

! En cas de cuisson en mode GRIL, placez la lèchefrite

au gradin 1 pour récupérer les jus de cuisson.

• Placez la grille au gradin 3 ou 4, enfournez vos plats

au milieu de la grille.

• Ne vous inquiétez pas si la résistance de voûte n’est

pas allumée en permanence : son fonctionnement

est contrôlé par un thermostat.

• Utilisez un plat en aluminium léger et enfournez-le

sur la grille du four.

Si vous utilisez la lèchefrite, vous prolongerez le

temps de cuisson et obtiendrez difficilement une

pizza croustillante.

• Si vos pizzas sont bien garnies, n’ajoutez la

mozzarelle qu’à mi-cuisson.

Tableau de cuisson Aliments Poids (Kg) Niveau enfournementPréchauffage(minutes)TempératurepréconiséeDurée cuisson(minutes)PâtesLasagnesCannelloniTagliatelle 2,5

200 30-3530-3545-5050-55 ATTENTION ! Le four

est équipé d’un système

d’arrêts de grilles qui

permet de les retirer sans

que ces dernières sortent

entièrement du four.(1)

Pour sortir complètement

les grilles il suffit, comme

illustré, de les soulever en

les saisissant par l’avant et de les tirer (2).20

Conseils d’utilisation de la table

vitrocéramique ! La colle utilisée pour les joints laisse des traces de graisse sur le verre. Nous vous conseillons de les éliminer avant d’utiliser l’appareil, à l’aide d’un produit d’entretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures d’utilisation, elle disparaîtra très vite.Pour obtenir de meilleures performances de votre table de cuisson :• utilisez des casseroles à fond plat pour qu’elles adhèrent parfaitement à la zone de chauffe• utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée ;• veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles ;• évitez d’utiliser les casseroles que vous utilisez sur les brûleurs à gaz. la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence ;• ne laissez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s’endommager. Type de table Le four est associé à une table de cuisson équipée, au choix, de deux types de foyers : des plaques électriques en fonte (voir  gure 1) ou des plans vitrocéramique (voir  gure 2) . Mise sous tension de la table

Foyers traditionnels Les foyers radiants traditionnels sont constitués de spires qui deviennent rouges en quelques dizaines de secondes.Chaque foyer est équipé d’un bouton de commande permettant de sélectionner 6 températures au choix allant d’un minimum de 1 à un maximum de 6. Voyants de chaleur résiduelle* Les voyants (C) indiquent que la température du foyer correspondant est supérieure à 60°C, même après l’arrêt. Niveaux de puissance conseillés pour les différents

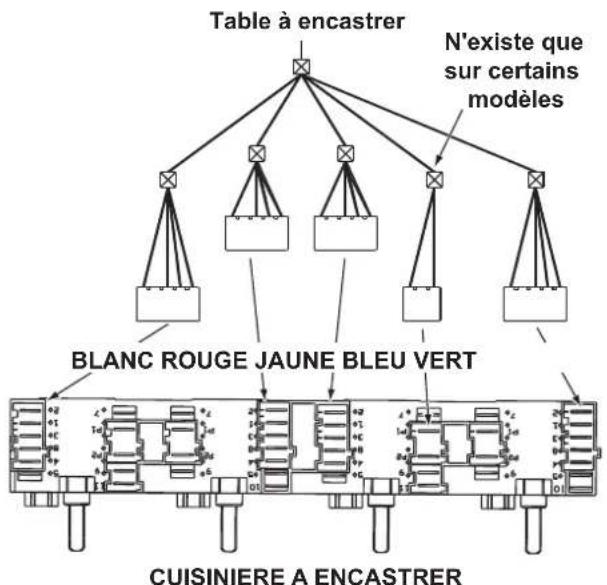

N’existe que sur certains modèles Position Plaque normale ou rapide 0 Eteint 1 Cuisson de légumes verts, poissons 2 Cuisson de pommes de terre (ŕ lavapeur) soupes, pois chiches, haricots 3 Pour continuer la cuisson de grandesquantités d'aliments, minestrone 4 Rôtir (moyen) 5 Rôtir (fort) 6 Rissoler ou rejoindre l'ébullition en peude temps21

FR Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces conseils sont fournis

pour des raisons de sécurité et doivent être lus attentivement.

• Cet appareil a été conçu pour un usage familial, de type

• Cet appareil ne doit pas être installé en extérieur, même

dans un endroit abrité, il est en effet très dangereux de le

laisser exposé à la pluie et aux orages.

• Pour déplacer l’appareil, servez-vous des poignées

prévues à cet effet sur les côtés du four.

• Ne touchez pas à l’appareil pieds nus ou si vos mains ou

pieds sont mouillés ou humides

• Cet appareil qui sert à cuire des aliments ne doit être

utilisé que par des adultes conformément aux instructions

• En cours de fonctionnement, les éléments chauffants

et certaines parties de la porte peuvent devenir très

chauds. Attention à ne pas les toucher et à garder les

• Evitez que le cordon d’alimentation d’autres petits

électroménagers touche à des parties chaudes du four.

• Les orifices ou les fentes d’aération ou d’évacuation de la

chaleur ne doivent pas être bouchés

• Saisissez toujours la poignée en son milieu : elle risque

d’être très chaude à ses extrémités.

• Utilisez toujours des gants de protection pour enfourner

ou sortir des plats du four.

• Ne tapissez jamais la sole du four de papier aluminium.

• Ne rangez pas de matériel inflammable à l’intérieur du

four : si l’appareil était par inadvertance mis en marche, il

pourrait prendre feu.

• Veillez toujours à ce que les manettes soient sur la

” quand vous n’utilisez pas l’appareil.

• Ne tirez surtout pas sur le câble pour débrancher la fiche

de la prise de courant.

• N’effectuez aucune opération de nettoyage ou d’entretien

sans avoir auparavant débranché la fiche de la prise de

• En cas de panne, n’essayez en aucun cas d’accéder aux

mécanismes internes pour tenter de réparer l’appareil.

Contactez le service d’Assistance (voir Assistance).

• Ne posez pas d’objets lourds sur la porte du four ouverte.

• Le plan vitrocéramique résiste aux chocs mécaniques,

il peut toutefois se fendre (ou même se briser) sous

l’effet d’un choc provoqué par un objet pointu, tel qu’un

ustensile par exemple. Dans ce cas, débranchez

immédiatement l’appareil du réseau électrique et

adressez-vous au centre d’assistance technique.

• N’oubliez pas que la température des foyers reste plutôt

élevée pendant au moins trente minutes après leur arrêt.

• Gardez à bonne distance de la table de cuisson tout

objet qui pourrait fondre, des objets en plastique ou en

aluminium par exemple, ou des produits à haute teneur

en sucre. Faites très attention aux emballages, au film

plastique et papier aluminium : au contact des surfaces

encore chaudes ou tièdes, ils risquent d’endommager

• Cet appareil n’est pas prévu pour être utilisé par des

personnes (y compris les enfants) dont les capacités

physiques, sensorielles ou mentales sont réduites, ou des

personnes dénuées d’expérience ou de connaissance,

sauf si elles ont pu bénéficier, par l’intermédiaire d’une

personne responsable de leur sécurité, d’une surveillance

ou d’instructions préalables concernant d’utilisation de

• S’assurer que les enfants ne jouent pas avec l’appareil.

• Mise au rebut du matériel d’emballage : conformez-vous

aux réglementations locales, les emballages pourront

ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE),

exige que les appareils ménagers usagés ne soient pas

jetés dans le flux normal des déchets municipaux. Les

appareils usagés doivent être collectés séparément afin

d’optimiser le taux de récupération et le recyclage des

matériaux qui les composent et réduire l’impact sur la

santé humaine et l’environnement. Le symbole de la

‘‘poubelle barrée’’ est apposée sur tous les produits pour

rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités

locales ou leur revendeur concernant la démarche à

suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de l’environnement

• Pour vos cuissons au GRIL, nous vous conseillons de

garder la porte du four fermée : Vous obtiendrez de

meilleurs résultats tout en faisant de sensibles économies

d’énergie (10% environ).

• Évitez, dans la mesure du possible, de préchauffer

le four et veuillez toujours le remplir. Ouvrez le moins

possible la porte de votre four, car chaque ouverture

laisse échapper la chaleur. Pour faire des économies

considérables d’énergie, éteignez le four cinq à dix

minutes avant la fin du temps de cuisson programmé

et utilisez la chaleur dégagée par le four.

• Gardez les joints propres et bien rangés afin d’éviter

toute perte d’énergie par la porte.

• Si vous avez souscrit un plan tarifaire particulier

auprès de la compagnie d’électricité, vous pouvez

économiser en faisant fonctionner votre appareil

lorsque l’énergie vous revient moins chère.22

FR Mise hors tension Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil. Nettoyage de l’appareil • Nettoyez l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. N’utilisez ni poudres abrasives ni produits corrosifs.• Nettoyez l’enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l’eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.• Les accessoires peuvent être lavés comme de la vaisselle courante y compris en lave-vaisselle.! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression. Nettoyage de la porte Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre.Pour nettoyer plus à fond, vous pouvez déposer la porte du four :1. ouvrez complètement la porte (voir  gure);2. soulevez et faites pivoter les leviers situés sur les deux charnières(voir  gure) ;3. saisissez la porte par les côtés, refermez-la lentement mais pas complètement. Appuyez sur les arrêts F, puis tirez la porte vers vous en la dégageant de ses charnières (voir  gure). Remontez la porte en refaisant en sens inverse les mêmes opérations.Contrôle des jointsContrôlez périodiquement l’état du joint autour de la porte du four. S’il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé. Remplacement de l’ampoule d’éclairage Pour changer l’ampoule d’éclairage du four :1. Dévissez le couvercle en verre du boîtier de la lampe.2. Dévissez l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14. 3. Remontez le couvercle à sa place (voir  gure).

Assistance Indiquez-lui :• le modèle de votre appareil (Mod.)• son numéro de série (S/N)Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

F F Nettoyage et entretien ! Ne pas utiliser la lampe du four comme éclairage de la pièce.• La base de votre casserole ou de votre poêle doit couvrir la plaque chauffante. Si elle est plus petite, une quantité précieuse d’énergie sera perdue et les casseroles qui débordent laisseront des résidus incrustés qui peuvent être difficiles à enlever.• Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d’eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d’énergie.• Utilisez exclusivement des casseroles et poêles à fond plat.• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférable d’utiliser un autocuiseur qui est deux fois plus rapide et économise un tiers de l’énergie.23
