Produkttyp	Einbauofen mit Kochfeld
Marke	Indesit
Modell	HI 20.A (WH)1
Breite	43.5 cm
Höhe	32.4 cm
Tiefe	43.5 cm
Ofenvolumen	62 L
Netzspannung	230 V / 400 V ~ 3N 50/60 Hz
Maximale Leistungsaufnahme	8400 W
Art des Kochfeldes	Elektro-Gussplatten oder Glaskeramik (je nach Modell)
Anzahl der Kochstellen	4
Kochprogramme	Ober-/Unterhitze, Grill, Pizza
Ofenbeleuchtung	Lampe 25 W, Sockel E14
Reinigung	Manuell, keinen Dampfreiniger verwenden
Abnehmbare Tür	Ja, für einfachere Reinigung
Restwärmeanzeigen	Ja, auf den Kochstellenfeldern
Sicherheit	Abschaltung der herausnehmbaren Ofenroste, Kindersicherung nicht erwähnt
Typenschild	Ja, mit Seriennummer und Modell
Mitgeliefertes Zubehör	Grillrost, Fettpfanne
Energieverbrauch	Klasse natürliche Konvektion, Funktion Tradition

Häufig gestellte Fragen - HI 20.A (WH)1 INDESIT

Wie installiere ich den Einbauofen?

Die Installation muss von einem Fachmann durchgeführt werden. Der Schrank muss hitzebeständig sein (Kleber beständig bis 100°C). Die Einbaunische muss bestimmte Abmessungen haben (siehe Anleitung). Stellen Sie sicher, dass ausreichende Belüftung vorhanden ist, indem Sie einen Spalt von mindestens 45 x 560 mm lassen.

Wie reinige ich die Glastür des Backofens?

Verwenden Sie nicht scheuernde Reinigungsmittel und weiche Schwämme. Verwenden Sie niemals Metallschaber oder korrosive Produkte. Für eine gründliche Reinigung können Sie die Tür abnehmen: Öffnen Sie sie vollständig, heben Sie die Hebel der Scharniere an und ziehen Sie die Tür zu sich heran.

Wie wechsle ich die Ofenlampe?

Schrauben Sie die Glasabdeckung des Lampengehäuses ab. Ersetzen Sie die Lampe durch eine desselben Typs: 25 W, Sockel E14. Schrauben Sie die Abdeckung wieder fest. Achtung: Verwenden Sie die Ofenlampe nicht als Raumbeleuchtung.

Was tun, wenn die Glaskeramikoberfläche gesprungen ist?

Schalten Sie das Gerät sofort aus und ziehen Sie den Stecker. Berühren Sie die Oberfläche nicht. Kontaktieren Sie den technischen Kundendienst. Verwenden Sie das Gerät nicht, bis es repariert ist, Stromschlaggefahr.

Wie kann ich beim Kochen Energie sparen?

Verwenden Sie den Modus Grill bei geschlossener Tür (10% Energieeinsparung). Vermeiden Sie unnötiges Vorheizen. Öffnen Sie die Tür so wenig wie möglich. Schalten Sie den Ofen 5 bis 10 Minuten vor Ende der Garzeit aus. Verwenden Sie Töpfe mit Deckel und flachem Boden.

Wie verwende ich die Grillfunktion?

Legen Sie den Grillrost auf die 3. oder 4. Einschubebene. Legen Sie die Fettpfanne auf die 1. Ebene, um den Saft aufzufangen. Garen Sie bei geschlossener Tür. Der Grillheizstab bleibt nicht dauerhaft eingeschaltet, sondern wird von einem Thermostat gesteuert.

Warum heizt der Ofen nicht?

Überprüfen Sie, ob der Programmschalter auf einer anderen Position als 0 steht. Stellen Sie sicher, dass das Gerät eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Wenn das Problem bestehen bleibt, kontaktieren Sie den Kundendienst.

Wie benutze ich den Ofen zum ersten Mal?

Lassen Sie den leeren Ofen bei geschlossener Tür mindestens eine Stunde lang auf Höchsttemperatur laufen. Schalten Sie ihn dann aus, öffnen Sie die Tür und lüften Sie den Raum. Der Geruch ist normal und auf das Verdampfen von Schutzmitteln zurückzuführen.

Was bedeutet die Restwärmeanzeige auf dem Kochfeld?

Die Anzeige (C) zeigt an, dass die Temperatur der Kochstelle über 60°C liegt, auch nach dem Ausschalten. Berühren Sie die Kochstelle nicht, solange die Anzeige leuchtet (ca. 30 Minuten nach dem Ausschalten).

Wie baue ich die Ofentür aus?

Öffnen Sie die Tür vollständig. Heben Sie die Hebel an beiden Scharnieren an und drehen Sie sie. Schließen Sie die Tür langsam, ohne sie ganz zu schließen, drücken Sie dann auf die Anschläge F und ziehen Sie die Tür zu sich heran. Zum Wiedereinbau gehen Sie in umgekehrter Reihenfolge vor.

BEDIENUNGSANLEITUNG HI 20.A (WH)1 INDESIT

Bedienungsanleitungen

HERD UND OFEN

Inhalt

Bedienungsanleitungen, 1

ZUR BEACHTUNG, 5

Beschreibung des Geräts – Übersicht, 8

Beschreibung des Geräts – Schalttafel, 8

Installation, 30

Inbetriebnahme und Benutzung, 32

Gebrauch des Ofens, 33

Gebrauch des Kochfeldes, 34

Vorsichtsmaßnahmen und Tipps, 35

Pflege und Wartung, 36

Hilfe, 36

KOCHFELD UND BACKOFEN

Inhalt

Gebrauchsanweisung, 1

WARNUNG, 6

Beschreibung des Geräts – Bedienfeld, 8

Beschreibung des Geräts – Backofen, 8

Installation, 37

ACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß.

Es ist darauf zu achten, dass die Heizelemente nicht berührt werden.

Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten.

Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende

vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren

haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben

Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen.

NIEMALS eine Flamme oder einen Brandherd mit Wasser löschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

Verwenden Sie zur Reinigung der Glastür des Backofens keine Scheuermittel oder scharfkantige Metallspachtel, um die Oberfläche nicht zu zerkratzen und so das Zerspringen des Glases zu verursachen.

Die internen Flächen des Geschirrwagens (falls vorhanden) können äußerst heiß werden.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der Herdabdeckung befindliche Flüssigkeiten, bevor Sie sie aufklappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

ZUR BEACHTUNG: Versichern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen. Stromschlaggefahr.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen.

ZUR BEACHTUNG: Sollte die Glaskeramikoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.

! Beim Einsetzen des Rosts darauf achten, dass die Arretierung nach offen zeigt und sich im hinteren Bereich befindet.

Beschreibung des Gerätes – Geräteansicht

1. Bedienfeld
2. Einschub BACKOFENROST
3. Einschub FETTPFANNE
4. GLEITFÜHRUNGEN für die Einschübe
5. Position 5
6. Position 4
7. Position 3
8. Position 2
9. Position 1

GR

Iepiypapn Tns ouokunc Suvoikn atouyn

Beschreibung des Gerätes – Bedienfeld

1. Schalter zur Wahl der Backofenfunktionen 2. Betriebskontrolleuchte Elektrokochzonen 3. Schalter zur Einstellung der Kochfeld-Kochzonen

GR

! Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. ! Lesen Sie folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

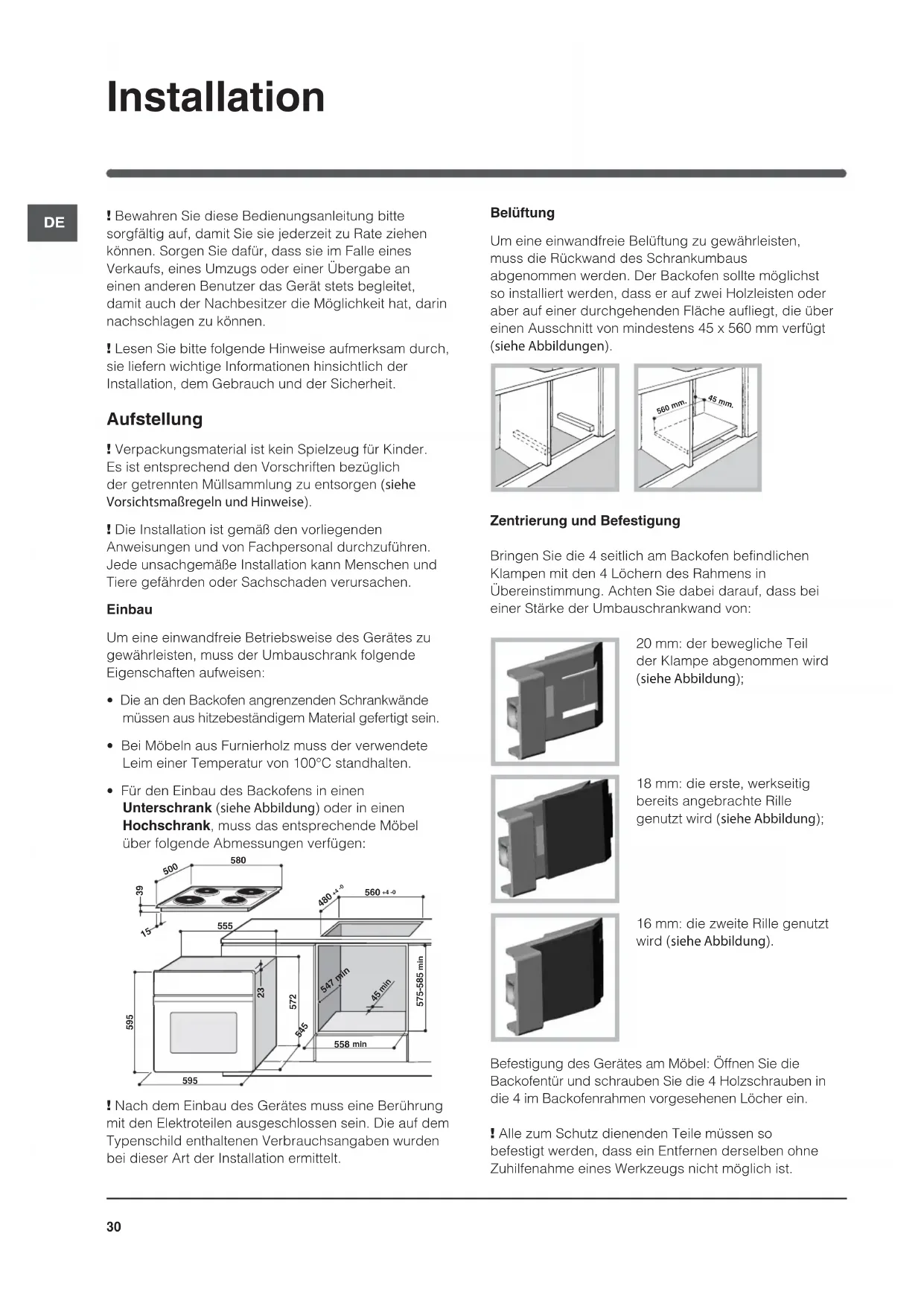

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften bezüglich der getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise). ! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

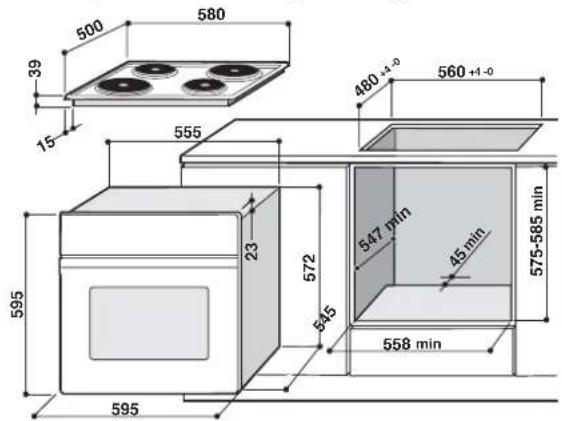

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material gefertigt sein. - Bei Möbeln aus Furnierholz muss der verwendete Leim einer Temperatur von 100°C standhalten. - Für den Einbau des Backofens in einen Unterschrank (siehe Abbildung) oder in einen Hochschrank, muss das entsprechende Möbel über folgende Abmessungen verfügen:

! Nach dem Einbau des Gerätes muss eine Berührung mit den Elektroteilen ausgeschlossen sein. Die auf dem Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt.

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 mm verfügt (siehe Abbildungen).

Zentrierung und Befestigung

Bringen Sie die 4 seitlich am Backofen befindlichen Klammern mit den 4 Löchern des Rahmens in Übereinstimmung. Achten Sie darauf, dass bei einer Stärke der Umbauschrankwand von:

20 mm: der bewegliche Teil der Klampe abgenommen wird (siehe Abbildung);

18 mm: die erste, werkseitig bereits angebrachte Rille genutzt wird (siehe Abbildung);

16 mm: die zweite Rille genutzt wird (siehe Abbildung).

Befestigung des Gerätes am Möbel: Öffnen Sie die Backofentür und schrauben Sie die 4 Holzschrauben in die 4 im Backofenrahmen vorgesehenen Löcher ein.

!Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektroanschluss

Der Anschluss an das Stromnetz ist am Herd vorzunehmen, der werkseitig für den Betrieb mit Wechselstrom zu der auf dem Typenschild (siehe nachfolgende Seite) angegebenen Spannung und Frequenz ausgelegt ist.

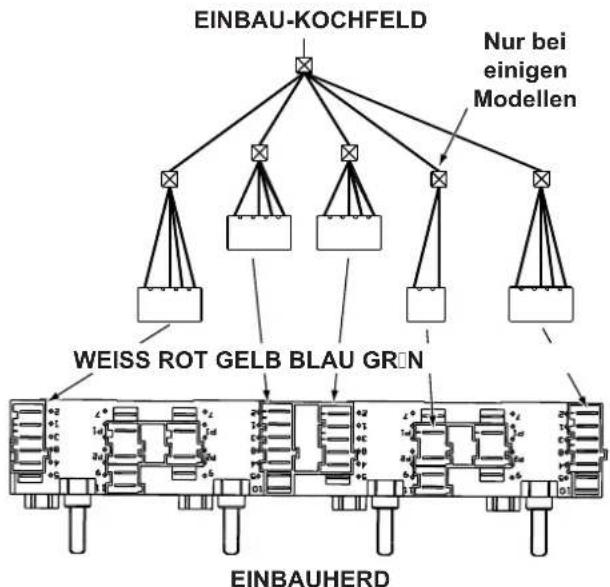

Das Kochfeld wird mittels eines geeigneten Verbinders an den Herd angeschlossen.

Bringen Sie den metallenen Schutz nach Anschluss des Kochfeldes wieder an. Im Falle eines Ausbaus des Kochfeldes muss der rote Originalstöpsel wieder auf den roten Verbinder aufgesetzt werden.

Anschluss des Netzkabels

1. Öffnen Sie das Klemmengehäuse, indem Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels anheben. Ziehen Sie den Deckel ab (siehe Abbildung).
2. Installation des Netzkabels: Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Kontakte L-N heraus. Befestigen Sie die Drähte dann unter Beachtung der entsprechenden Farben unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/Grün (PE).

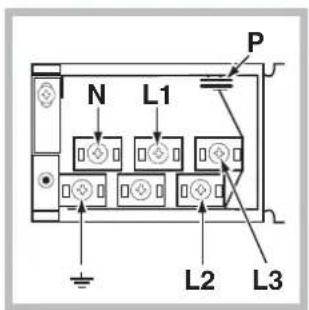

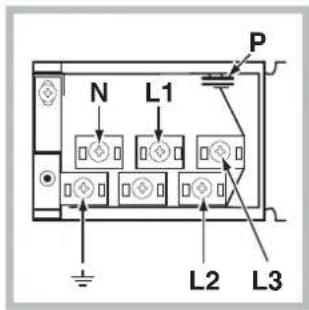

Das Klemmengehäuse ist werkseitig für den Anschluss an ein 400 V/3-Phasen-Netz voreingestellt (siehe unterstehende Abbildung).

400V3N~ H05RB-F5x2.5 CEI-UNEL35363 H05VV-F5x2.5 CEI-UNEL35746

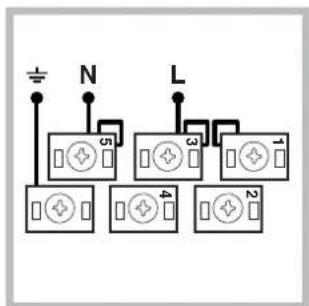

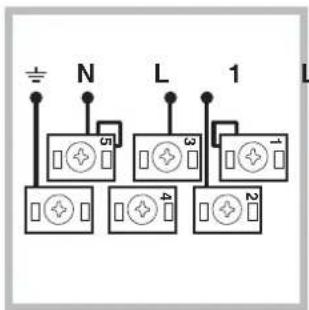

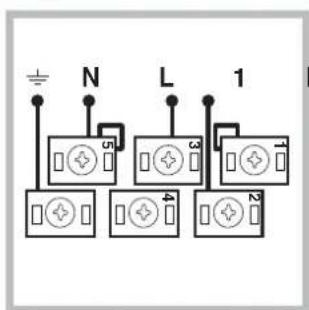

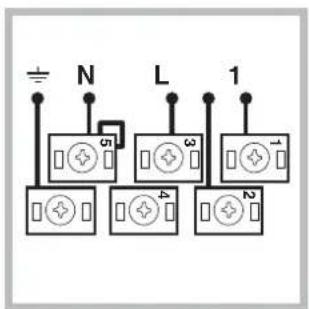

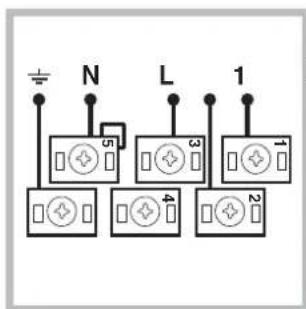

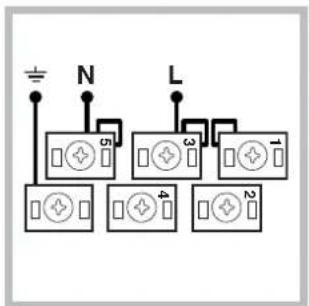

Sollte die Hausanlage andere Eigenschaften aufweisen (siehe unterstehende Abbildung), sind beim Elektroanschluss die im Gehäuse P untergebrachten Brücken zu verwenden.

230V~ H05RR-F3x4 CEI-UNEL35363 H05VV-F3x4 CEI-UNEL35746

400V 2N~ H05RR-F4x4 CEI-UNEL 35363 H05VV-F4x4 CEI-UNEL 35746

1. Befestigen Sie das Zuleitungskabel in der entsprechenden Kabelklemme.
2. Schließen Sie den Deckel des Klemmengehäuses.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe darüberstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die maximale Leistungsbelastung des Gerätes ausgelegt ist, die auf dem Typenschild angegeben ist (siehe unten);
• die Versorgungsspannung im Bereich der auf dem Typenschild angegebenen Werte liegt (siehe unten);
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen. ! Elektrokabel und Netzsteckdose müssen bei installiertem Gerät leicht zugänglich sein. ! Das Kabel darf nicht gebogen oder eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst). ! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Lampenaustausch

Verfahren Sie zum Austausch der Backofenlampe wie

folgt:

1. Drehen Sie die Glasabdeckung der Lampenhalterung heraus.
2. Schrauben Sie die Lampe heraus und ersetzen Sie sie durch eine neue Lampe desselben Typs: Leistung 25 W, Sockel E 14.
3. Bringen Sie die Glasabdeckung wieder an (siehe Abbildung).

! Die Ofenlampe darf nicht als Raumlampe verwendet werden.

TYPENSCHILD
Abmessungen	Breite 43,5 cmHöhe 32,4 cmTiefe 43,5 cm
Nutzvolumen	Liter 62
ElektrischerAnschluss	Spannung 230V/400V~ 3N50/60HzMaximale Leistungsaufnahme8400W
ENERGIE-ETIKETTund ECODESIGN	EU-Richtlinienr. 65/2014 ergänzend zuRichtlinie 2010/30/EU.EU-Richtlinienr. 66/2014 ergänzend zuRichtlinie 2009/125/EU.EN 60350-1 RichtlinienEN 50564 RichtlinienDeklarierteEnergieverbrauchsklasenNatuürliche KonvektionHeizfunktion: Standard Plus
CE	Dieses Gerät entspricht denfolgenden EG-Richtlinien:73/23/EWG vom 19.02.73(Niederspannung) undnachfolgenden Änderungen- 89/336/EWG vom 03.05.89(elektramagnetischeVerträglichkeit) und nachfolgendenÄnderungen- 93/68/EWG vom 22.07.93 undnachfolgenden Änderungen- 2002/96/EC

Inbetriebsetzung und Gebrauch

! Bei erstmaliger Inbetriebnahme soll der leere Backofen für etwa eine Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Schalten Sie das Gerät dann aus, öffnen Sie die Backofentür und lüften Sie die Küche. Der bei diesem Vorgang entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens aufgetragenen Stoffe verursacht.

Inbetriebsetzung des Backofens

1. Wählen Sie das gewünschte Garprogramm durch Drehen des Knopfes PROGRAMME aus.
2. Eine Liste von Garprogrammen nebst der empfohlenen Temperaturen kann in der Back-/Brattabelle eingesehen werden (siehe Programme).
3. Während des Garvorgangs sind folgende Einstellungen jederzeit möglich:
4. Änderung des Garprogramms durch Betätigen des Drehknopfes PROGRAMME;
5. Unterbrechung des Garvorgangs durch Drehen des Knopfes PROGRAMME auf die Position "0".

! Stellen Sie niemals Kochgeschirr auf dem Backofenboden ab, da dadurch das Email beschädigt werden kann. ! Stellen Sie Ihr Kochgeschirr stets auf den mit dem Gerät gelieferten Backofenrost.

Backofenlicht

Um diese einzuschalten, drehen Sie den Knopf PROGRAMME auf. Es bleibt eingeschaltet, wenn ein Garprogramm eingestellt wird.

Garprogramme

Programm Standard Plus

Es setzen sich die beiden Heizelemente, das untere und das obere, in Betrieb. Bei dieser Garart verwenden Sie bitte nur eine Einschubhöhe: Bei gleichzeitigem Garen bzw. Backen auf mehreren Ebenen ist keine gleichmäßige Hitzeverteilung gewährleistet. Die eingestellte Temperatur wird automatisch erreicht und durch den mittels des Drehknopfes PROGRAMME gesteuerten Thermostat konstant beibehalten.

Programm OBERHITZE

Das obere Heizelement schaltet sich ein. Diese Funktion kann zum kurzen Überbacken bereits gegarter Gerichte verwendet werden. Garen Sie bei geschlossener Backofentür.

Praktische Back-/Brathinweise

!Setzen Sie zum GRILLEN die Fettpfanne zum Auffangen von abtropfendem Fett oder Fleischsaft auf Einschubhöhe 1 ein.

GRILL

• Schieben Sie den Grillrost in die Führung 3 oder 4 ein, und legen Sie die zu garenden Speisen auf die Mitte des Grillrostes.
• Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird durch einen Thermostaten gesteuert.

PIZZA

• Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Rost. Bei Verwendung der Fettpfanne wird die Garzeit verlängert, und man wird kaum eine knusprige Pizza erhalten.
• Bei reich belegten Pizzas ist es ratsam, den Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugeben.

Back-/Brattabelle

Speisen Gew. (kg)	Einschubhöhe		Vorheit (Minuten)	Empfhlene Temperatur	Garzeit (Minuten)
Nudelgerichte
Lasagne	2,5	3	-	210	75-80
Cannelloni	2,5	3	-	210	75-80
Bandnudeln	2,5	3	-	210	75-80
Fleisch
Kalb	1,7	3	-	220	85-90
Hähnchen	1,5	3	-	220	110-115
Pute	3,0	3	-	220-Max	95-100
Ente	1,8	3	-	220	120-125
Kaninchen	2,0	3	-	220	105-110
Schwein	2,1	3	-	220	100-110
Lamm	1,8	3	-	220	90-95
Fisch
Makrelen	1,1	3	-	210-230	55-60
Zahnbrasse	1,5	3	-	210-230	60-65
Seezunge in Silberfolie	1,0	3	-	210-230	40-45
Pizza
Pizza Napoli	1,0 3 15	Max 30-35
Kuchen
Kleingebäck	0,5	3	15	180	30-35
Torten	1,1	3	15	180	30-35
Schokoladenkuchen	1,0	3	15	200	45-50
Hefekuchen	1,0	3	15	200	50-55

DE

Kochfeldarten

Der Backofen wird in Kombination mit einem Kochfeld geliefert, das mit zwei Arten von Heizelementen bestückt sein kann: Elektroplatten aus Gusseisen (siehe Abb.1) oder Glaskeramik-Kochfelder traditioneller Art (siehe Abb.2).

Einschalten des Glaskeramik-Kochfeldes

Traditionelle Kochzonen

Bei den traditionellen Heizelementen (A) handelt es sich um Ringheizkörper mit extrem kurzer Aufglühzeit (nur wenige Sekunden nach dem Einschalten). Jede Kochzone hat ihren eigenen Schalter, mit dem 6 unterschiedliche Temperaturen (vom Mindestwert 1 bis zum Höchstwert 6) eingestellt werden können.

Restwärmeanzeigen*

Die Kontrollleuchten (C) zeigen an, dass die entsprechende Kochzone, auch wenn sie bereits ausgeschaltet wurde, noch heiß ist und eine Temperatur von 60°C übersteigt.

Empfohlene Leistungsstufen für die verschiedenen Gararten:

Einstellung	Normal- oder Schnellkochplatte
0	Ausgeschaltet
1	Garen von Gemüse, Fisch
2	Kartoffeln (dämpfen) Gemüsesuppen, Kichererbsen, Bohnen
3	Weitergaren von Eintopfgerichten und Gemüsesuppen
4	Braten (mäßige Hitze)
5	Braten (starke Hitze)
6	Anbraten von Fleisch und rasches Aufkochen von Speisen

• Nur bei einigen Modellen

Praktische Hinweise zum Gebrauch des Glaskeramik-Kochfeldes

! Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.

So gibt Ihnen Ihr Kochfeld sein Bestes:

• Benutzen Sie Kochgeschirr mit flachem Boden, um zu gewährleisten, dass der Boden vollständig auf der Heizfläche aufliegt.

• Benutzen Sie Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und damit die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird: Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.
• Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise würde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben kann.

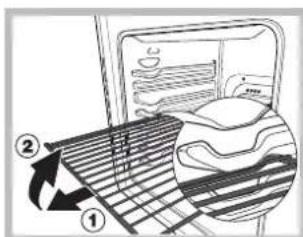

ACHTUNG! Der Ofen ist mit einem Arretierungssystem der Roste ausgestattet. Damit lassen diese sich ausziehen, ohne aus dem Ofen hervorzustehen.

Um die Roste komplett auszuziehen, braucht man

sie nur, wie auf der Zeichnung zu sehen, vorne zu greifen und zu ziehen (2).

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gegeben und sollen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Benutzen Sie zum Handling des Gerätes stets die sich seitlich am Backofen befindlichen Gerätegriffe.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden.
• Bei in Betrieb befindlichem Gerät werden die Heizelemente und einige Ofentürteile sehr heiß. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen. Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Fassen Sie den Griff zur Türöffnung stets in der Mitte an. An den Seiten könnte er heiß sein.
• Verwenden Sie stets Backofenhandschuhe.
• Kleiden Sie den Boden des Backofens nicht mit Aluminiumfolie aus.
• Legen Sie keine entzündbaren Materialien in den Backofen: Sie könnten sich entzünden, wenn das Gerät versehentlich eingeschaltet wird.
• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf Position "●"/"O" befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Netzsteckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Netzsteckdose.
• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Stellen Sie keine schweren Gegenstände auf der geöffneten Backofentür ab. Das Glaskeramikkochfeld ist stoßfest; dennoch kann

es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle.

• Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben.
• Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder dürfen nicht mit dem Gerät spielen.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden. Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der enthaltenen Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Es empfiehlt sich, das Garprogramm GRILL stets bei geschlossener Backofentür zu verwenden: Dadurch erzielen Sie nicht nur optimale Ergebnisse, sondern sparen auch Energie (ca. 10%).
• Falls möglich, Vorwärmen des Backofens vermeiden und immer versuchen, es zu füllen. Öffnen Sie die Tür des Backofens nicht zu oft, da die Hitze bei jedem Öffnen verloren geht. Um eine erhebliche Menge an Energie zu sparen, schalten Sie den Backofen 5 bis 10 Minuten vor dem geplanten Ende der Backzeit aus und nutzen Sie die Hitze im Backofen, um das Garen zu beenden.

Reinigung und Pflege

• Halten Sie die Türdichtungen sauber und in gutem Zustand, um Energieverluste zu vermeiden.
• Wenn Sie einen zeitabhängigen Stromtarif haben, dann macht die Option „verzögertes Kochen“ es einfacher, Geld durch Vorgänge in günstigeren Zeiträumen zu sparen.
• Der Boden Ihrer Kanne oder Ihres Topfes sollte die Kochplatte abdecken. Falls diese kleiner ist, wird kostbare Energie verschwendet und ein Überkochen kann vorkommen, und es könnte schwierig werden, die Restkrusten zu reinigen. Kochen Sie Ihre Nahrung in Töpfen und Pfannen mit passend geschlossenen Deckeln und verwenden Sie möglichst wenig Wasser. Ohne Deckel zu kochen führt zu einem erheblichen Energieverbrauch.
• Verwenden Sie möglichst flache Töpfe und Pfannen.
• Falls Sie etwas kochen, das eine längere Zeit benötigt, ist es angebracht, wenn Sie einen Schnellkochtopf benutzen, welcher zweimal so schnell ist und ein Drittel der Energie spart.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

Die emaillierten oder aus Edelstahl gefertigten Außenteile des Gerätes sowie die Gummidichtungen können mit einem mit lauwarmem Wasser und einem neutralen Reinigungsmittel getränkten Schwamm gereinigt werden. Sollten die Flecken nur schwer zu entfernen sein, verwenden Sie spezielle Reinigungsmittel. Es ist ratsam, die Teile nach der Reinigung gut nachzuspülen und trockenzureiben. Benutzen Sie auf keinen Fall Scheuermittel oder sonstige scharfe Reiniger. - Der Backofen sollte möglichst nach jedem Gebrauch, solange er noch nicht ganz abgekühlt ist, gereinigt werden. Verwenden Sie hierzu warmes Wasser und ein Reinigungsmittel, spülen Sie mit Wasser nach und reiben Sie den Backofen mit einem weichen Tuch trocken. Vermeiden Sie Scheuermittel. - Das Zubehör lässt sich wie normales Geschirr reinigen (auch im Geschirrspüler). ! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.

Reinigung der Tür

Reinigen Sie die Backofentür aus Glas nur mit einem weichen Schwamm und mildem Spülmittel und trocknen Sie sie abschließend mit einem weichen Tuch. Verwenden Sie keine rauen, scheuernden Materialien oder scharfkantige, metallische Schaber, da diese Kratzer auf ihrer Oberfläche hinterlassen und das Zerbrechen des Glases zur Folge haben können. Trocknen Sie es anschließend mit einem weichen Tuch. Um den Backofen mühelos gründlich reinigen zu können, kann die Backofentür abgenommen werden:

1. Öffnen Sie die Tür ganz (siehe Abbildung);

1. klappen Sie die sichtlich an den beiden Scharnieren befindlichen Hebel hoch und drehen Sie diese; (siehe Abbildung);
2. fassen Sie die Tür an den beiden äußeren Seiten und schieben Sie sie langsam, jedoch nicht ganz. Drücken Sie auf die Arretierbolzen F und ziehen Sie dann die Tür zu sich hin aus den Scharnieren heraus (siehe Abbildung). In umgekehrter Reihenfolge wird die Backofentür wieder angebracht.

Überprüfung der Dichtungen

Kontrollieren Sie in regelmäßigen Abständen den Zustand der Dichtung rund um die Backofentür. Wenden Sie sich im Falle einer Beschädigung dieser Dichtung an ihre nächstgelegene Kundendienststelle (siehe Kundendienst). Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht in Gebrauch zu nehmen.

Kundendienst

Geben Sie bitte Folgendes an:

das Gerätemodell (Mod.) die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

Es ist wichtig, dieses Handbuch aufzubewahren, damit Sie es bei Bedarf zu Rate ziehen können. Im Falle eines Weiterverkaufs oder einer Übertragung, stellen Sie sicher, dass es dem Gerät beiliegt, um den neuen Besitzer über die Funktion und die entsprechenden Verfahren zu informieren.

Die Bedienungsanleitung enthält zusätzlich wichtige Informationen für die Installation, den Gebrauch und die Sicherheit.

Aufstellung

Die Geräte sind kein Spielzeug für Kinder und müssen gemäß den Sicherheitsvorschriften der Norm EN 60335-2-6 aufgestellt werden.

Die Installation muss gemäß dieser Anleitung und von qualifiziertem Fachpersonal durchgeführt werden. Eine fehlerhafte Installation kann Schäden an Personen, Tieren oder Gegenständen verursachen.

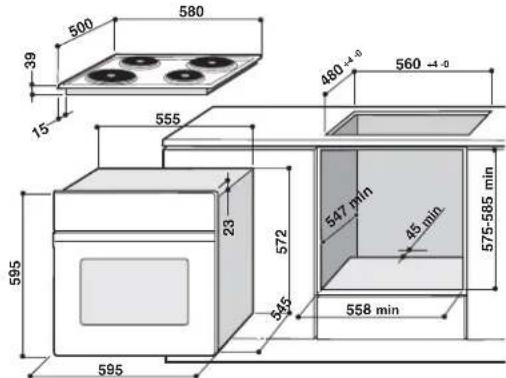

Einbau

Für die ordnungsgemäße Funktion des Geräts ist es erforderlich, dass der Raum die folgenden Eigenschaften aufweist:

Die umliegenden Wände des Ofens müssen aus feuerfestem Material bestehen. Im Falle einer Installation in der Nähe von brennbaren Materialien müssen die Wände bei einer Temperatur von 100°C für den Einbau des Ofens beständig sein. Bei der Installation unterhalb einer Dunstabzugshaube (siehe Abbildung) müssen die Abstände eingehalten werden.

Nach dem Einbau des Geräts müssen die elektrischen Anschlüsse gemäß den Angaben auf dem Typenschild für diesen Installationstyp erfolgen.

Belüftung

Für eine ausreichende Belüftung muss die Rückwand des Schranks entfernt werden. Es ist besser, den Ofen so zu installieren, dass er entweder in einer Nische oder in einem durchgehenden Schrank mit einer Öffnung von mindestens 45 x 560 mm platziert wird (siehe Abbildung).

Zentrierung und Befestigung

Richten Sie die 4 Halterungen an den Seiten des Ofens aus, entsprechend den 4 Löchern im umgebenden Rahmen, basierend auf der Dicke der Platte des Möbels:

Dicke 20 mm: Entfernen Sie den beweglichen Teil der Halterung (siehe Abbildung).

Dicke 18 mm: Verwenden Sie den ersten Kanal, wie vom Hersteller angegeben (siehe Abbildung).

Tao 16 mm: Schließen Sie das zweite Kabel an (siehe Abbildung).

Um das Gerät zu befestigen: Öffnen Sie die Tür des Ofens und ziehen Sie die vier Schrauben an, die sich am Umfang befinden.

! Alle Teile, die die Sicherheit beeinträchtigen, müssen so befestigt sein, dass sie nicht ohne die Hilfe eines Werkzeugs entfernt werden können.

Elektrischer Anschluss

Der elektrische Anschluss muss in der Küche erfolgen, die für den Betrieb mit Wechselstrom vorbereitet ist, mit Spannung und Frequenz, die auf dem Typenschild angegeben sind (siehe folgende Seite). Die Anschlussklemme wird in der Küche durch einen entsprechenden Stecker verbunden.

Vor dem Anschluss des Geräts muss die Spannung überprüft werden. Im Falle einer Entfernung des Geräts muss der rote Draht vor dem Anschluss wieder an den roten Draht angeschlossen werden.

Montage des Backofens

1. Öffnen Sie die Backofentür, indem Sie sie als Hebel nach unten ziehen: Ziehen Sie und öffnen Sie die Tür (siehe Abbildung).

1. Verwenden Sie den Backofen: Ziehen Sie die Schrauben der Backofenbefestigung und die Schrauben der L-N-Klemmen an und befestigen Sie dann die Klemmen gemäß den Drahtfarben mit Blau (N), Braun (L) und Gelb-Grün ().

Die Backofentür ist für den Anschluss von 400

V Drehstrom (siehe Abbildungen unten).

400V3N\~ H05RR-F5x2.5CEI-UNEL35363 H05VV-F5x2.5CEI-UNEL35746

Wenn die elektrische

Installation mit anderen Eigenschaften (siehe Abbildungen unten), trennen Sie die elektrische Verbindung mit den im Kasten befindlichen Steckverbindern.

230V\~ H05RR-F3x4 CEI-UNEL35363 H05VV-F3x4 CEI-UNEL35746

2 400V 2N~ H05RR-F4x4 CEI-UNEL 35363 H05VV-F4x4 CEI-UNEL 35746
