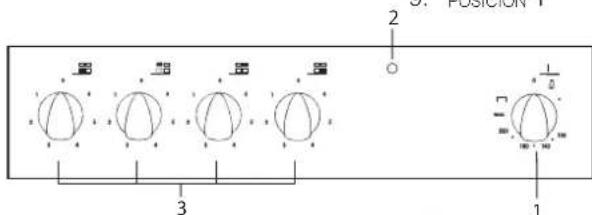

Beschrijving van het apparaat-Bedieningspaneel,8

Starten en gebruik, 25

Gebruik van de oven,26

Voorzorgsmaatregelen en advies,28

Onderhoud en verzorging,29

vers le haut et se trouve dans la par-

tie arrière de l’enceinte.PAS OP: Dit apparaat en zijn bereikbare

onderdelen worden tijdens gebruik zeer

Zorg ervoor de verwarmende elementen

Zorg ervoor dat kinderen die kleiner dan

8 jaar oud zijn niet dichtbij het apparaat

kunnen komen, tenzij onder constant

Het huidige apparaat mag alleen door

kinderen van 8 jaar en ouder en door

personen met een beperkt lichamelijk,

sensorieel of geestelijk vermogen, of

zonder ervaring en kennis worden ge-

bruikt, mits ze onder adequaat toezicht

zijn, of mits ze zijn onderricht m.b.t. het

veilige gebruik van het apparaat en zich

bewust zijn van de betreffende gevaren.

Voorkom dat kinderen met het apparaat

spelen. De reinigings- en onderhoud-

shandelingen mogen niet door kinderen

worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een for-

nuis met vet of olie onbewaakt te laten.

Er kan brand ontstaan.

U moet NOOIT proberen een vlam/

brand te blussen met water. U dient da-

arentegen het apparaat uit te schakelen

en de vlam te bedekken met bijvoorbe-

eld een (blus)deken.

Gebruik geen schurende producten,

noch snijdende metalen spatels om de

glazen deur van de oven te reinigen,

aangezien deze het oppervlak zouden

kunnen krassen, en als gevolg het glas

De interne oppervlakken van de lade (in-

dien aanwezig) kunnen warm worden.

Gebruik nooit huishoudapparaten met

stoom of hoge druk voor het reinigen

Verwijder eventuele geknoeide vloeistof-

fen van de dekplaat voordat u hem opent.

Doe het glazen deksel (waar aanwezig)

niet omlaag als de gasbranders of de

elektrische plaat nog warm zijn.

PAS OP: Controleer of het apparaat uit

staat voor u de lamp vervangt, om te

voorkomen dat u een elektrische schok

Plaats geen metalen voorwerpen (mes-

sen, lepels, deksels enz.) op de kookpla-

at aangezien zij heet kunnen worden.

Na het gebruik dient u de kookplaat uit

te schakelen door middel van het bedie-

ningsmechanisme en niet uitsluitend te

vertrouwen op de pannensensor.

NL PAS OPPAS OPPAS OP

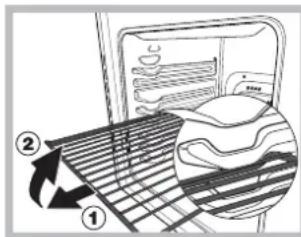

! Bij het inbrengen van de grill

erop letten dat de bevestigingsklem

omhoog gericht is en zich achterin

3. Lekplaat of bakplaat

! Bewaar dit boekje zorgvuldig voor eventuele verdere

raadpleging. Wanneer u het product weggeeft,

verkoopt, of wanneer u verhuist, dient u dit boekje

bij de oven te bewaren zodat alle nodige informatie

! Lees de gebruiksaanwijzingen zorgvuldig: er staat

belangrijke informatie in over installatie, gebruik en

! Het verpakkingsmateriaal is niet bestemd voor

kinderen en dient daarom te worden weggegooid

volgens de geldende normen ( zie Voorzorgsmaatregelen

! De installatie moet worden uitgevoerd door een

bevoegde installateur en volgens de instructies van

de fabrikant. Een verkeerde installatie kan schade

berokkenen aan personen, dieren of dingen.

Voor een goede werking van het apparaat moet het

keukenmeubel de juiste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven grenzen

moeten hittebestendig zijn;

• in het bijzonder moet, in geval van meubels met

fineer, de lijm bestand zijn tegen temperaturen van

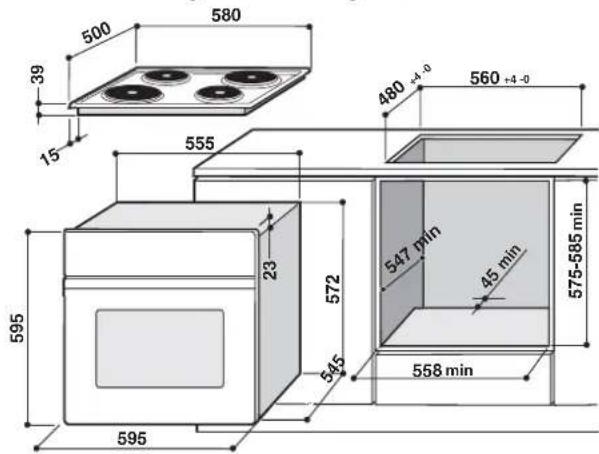

• voor het inbouwen van de oven, zowelonder het

aanrecht ( zie  guur ) alsin stapelbouw, dient het

meubel de volgende afmetingen te hebben:

! Nadat het apparaat is ingebouwd, mag er geen

contact meer mogelijk zijn met de elektrische

Het energieverbruik dat staat aangegeven op het

typeplaatje is gebaseerd op dit soort installatie.

Om een goede ventilatie te hebben is het noodzakelijk

de achterkant van het meubel te verwijderen. Het

verdient de voorkeur de oven op twee houten balken

te plaatsen, of eventueel op een enkele plank die

een opening heeft van tenminste 45 x 560 mm (zie

Centreren en bevestigen

Regel de 4 voetjes aan de zijkant van de oven in

overeenkomst met de 4 gaten in de lijst. Dit hangt af

van de dikte van de zijkant van het meubel:

als de dikte 20 mm is: verwijder

dan het beweegbare gedeelte

van het voetje ( zie afb.);

als de dikte 18 mm is: gebruik

dan de eerste gleuf; zoals al

door de fabriek is voorzien ( zie

als de dikte 16 mm is: gebruik

de tweede gleuf ( zie afb.).

Om het apparaat aan het keukenkastje te bevestigen:

open de ovendeur en schroef de 4 houtschroeven in

de 4 gaten in de zijrand.

! Alle beschermende onderdelen moeten zodanig

worden bevestigd dat ze niet kunnen worden

verwijderd zonder gereedschap te gebruiken.

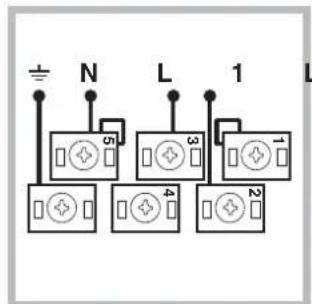

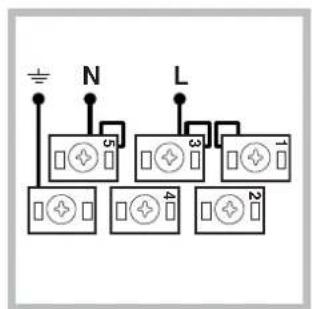

NL Elektrische aansluiting De keuken moet aan het elektrische net worden aangesloten. Deze functioneert met de wisselstroom, de spanning en de frequentie die aangegeven staan op het typeplaatje (zie volgende pagina).De kookplaat wordt aan het fornuis verbonden met een speciale aansluiting. INBOUWPLAATINBOUWFORNUISWIT ROOD GEEL BLAUW GROENSlechts op enkele modellen aanwezig Nadat u de kookplaat heeft aangesloten, dient u de metalen bescherming weer op zijn plaats te doen. Als de kookplaat wordt verwijderd moet u de rode dop, die oorspronkelijk op de rode connector zat, weer op zijn plaats doen.Monteren voedingskabel1. Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open ( zie afb.).2. De voedingskabel in werking stellen: maak de schroef van de kabelklem en de schroeven van de contacten L-N- los, en bevestig de draden onder de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen ( ). Het klemmenbord is ingesteld voor een verbinding op een 400 V driefasenstroom (zie afbeeldingen onder).Als de elektrische installatie andere eigenschappen heeft (zie afbeeldingen onder), dient u de elektrische verbinding tot stand te brengen door middel van de verbindings-U-bouten in doos P.3. Maak de voedingskabel vast aan de speciale kabelklem.4. Maak het deksel van het klemmenbord dicht.

H05 VV-F 3x4 CEI-UNEL 3574625

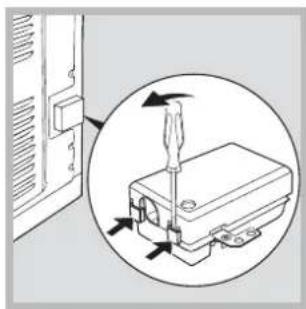

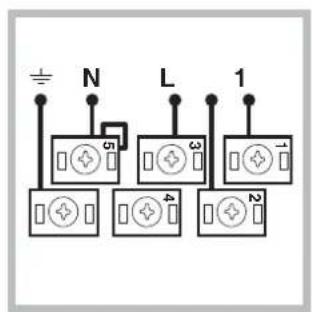

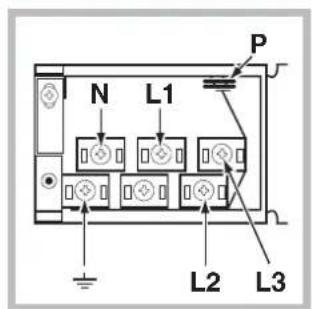

NL Het aansluiten van de voedingskabel aan het net

Gebruik voor de voedingskabel een stekker die

genormaliseerd is voor de lading aangegeven op het

typeplaatje( zie hiernaast).

Wanneer het apparaat rechtstreeks op het net wordt

aangesloten moet men tussen het apparaat en het

net een meerpolige schakelaar aanbrengen met een

afstand tussen de contacten van minstens 3mm,

aangepast aan het elektrische vermogen en voldoend

aan de geldende normen (de aarding mag niet worden

onderbroken door de schakelaar). De voedingskabel

moet zodanig geplaatst worden dat hij nergens

een temperatuur bereikt die 50°C hoger is dan de

! De installateur is verantwoordelijk voor de correcte

elektrische verbinding en het in acht nemen van de

geldende veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de

• het stopcontact in staat is het maximale vermogen

van het apparaat te verdragen, zoals aangegeven

op het typeplaatje ( zie onder );

• de spanning zich bevindt tussen de waarden die

staan aangegeven op het typeplaatje ( zie onder);

• het stopcontact en de stekker overeenkomen.

Als dat niet zo is, dient u ofwel de stekker ofwel

het stopcontact te vervangen; gebruik geen

verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten de

snoer en het stopcontact makkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of

! De kabel moet van tijd tot tijd worden gecontroleerd

en mag alleen door erkende monteurs worden

vervangen ( zie Service).

! De fabrikant kan niet verantwoordelijkheid worden

gesteld als deze normen niet worden nageleefd.

! Wij raden u aan bij het eerste gebruik de oven

minstens een uur leeg te laten functioneren, op

maximum temperatuur en met de deur dicht. Nadat

u de oven hebt uitgedaan, opent u de ovendeur en

lucht u het vertrek. De lucht die u ruikt komt door het

verdampen van de middelen die worden gebruikt om

de oven te beschermen.

1. Door aan de knop PROGRAMMA’S te draaien kunt u

het gewenste kookprogramma kiezen.

2. Een lijst met kooktijden en aanbevolen

kooktemperaturen kunt u terugvinden in de Kooktabel

3. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de

- het koken onderbreken door de knop PROGRAMMA’S

weer op stand “0” te zetten.

! Zet nooit voorwerpen op de bodem van de oven; u

riskeert hiermee het email te beschadigen.

! Plaats de ovenschalen altijd op bijgeleverde roosters.

TYPEPLAATJE Afmetingenbreedte 43,5 cm.hoogte 32,4 cm.diepte 43,5 cm.Inhoud liter 62Elektrischeaansluitingenspanning 230V/400V~ 3N 50/60Hzmaximum vermogen 8400WENERGY LABELEnergieverbruik verklaring Klasseconvectie Natuurlijkverwarmingsfunctie: TraditioneelDit apparaat voldoet aan de volgendeEU Richtlijnen:73/23/EEG van 19/02/73(laagspanning) en daaropvolgendewijzigingen;-89/336/EEG van 03/05/89(elektromagnetische compatibiliteit)en daaropvolgende wijzigingen- 93/68/EEG van 22/07/93 endaaropvolgende wijzigingen- 2002/96/ECEU richtlijn nr. 65/2014 met integratie van richtlijn 2010/30/EU. EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC. EN 60350-1 reglement, EN 50564 reglementen ECODESIGN26

Deze gaat werken door de knop PROGRAMMA’S op

te draaien. Ze blijft aan wanneer u een kookprogramma

Programma TRADITIONELE OVEN De onderste en bovenste verwarmingselementen gaan

aan. Met deze traditionele kookwijze is het beter een

enkel rooster te gebruiken: met meerdere roosters

riskeert u een slechte temperatuursverspreiding.

De ingestelde temperatuur wordt automatisch bereikt

en constant gehouden door de thermostaat die

geregeld wordt door de knop PROGRAMMA’S.

Programma OVEN BOVEN Het bovenste verwarmingselement gaat aan. Deze

functie kan worden gebruikt voor het afmaken van een

gerecht. Kook met de ovendeur dicht.

! Bij de functie GRILL raden wij u aan de lekplaat op

stand 1 te zetten om eventueel vet of jus op te vangen.

• Plaats de grill op stand 3 of 4, plaats de gerechten

op het midden van de grill.

• Het is normaal dat het bovenste

verwarmingselement niet constant aan blijft: zijn

werking wordt geregeld door een thermostaat.

• Gebruik een lichte aluminium ovenschaal en zet hem

op het bijgeleverde ovenrooster.

Bij gebruik van de bakplaat duurt het langer en krijgt

u waarschijnlijk geen krokante pizza.

• Bij zeer gevulde pizza’s raden wij aan de mozzarella

of andere kaas pas halverwege de kooktijd toe te

Kooktabel Gerechten Gewicht (kg) RoosterstandenVoorverwarming(minuten)AangeradentemperatuurKooktijd(minuten)PastaLasagneCannelloniTagliatelle 2,5

210 75-8075-8075-80VleesKalfsvlees Kip Kalkoen Eend KonijnVarkensvleesLamsvlees 1,7

met een blokkeringssyste-

grill dat het mogelijk maakt

naar buiten te trekken

buiten de oven komt(1).

Om de grill volledig te verwijderen,

de grill aan de voorkant optillen en naar

buiten trekken, zoals op de tekening

Type kookplaten Bij de oven hoort een kookplaat die samengesteld kan zijn uit twee verschillende verwarmingselementen: gietijzeren elektrische kookplaten (zie afbeelding 1) of glaskeramische kookplaten (zie afbeelding 2). Aanzetten kookplaat glaskeramiek

Traditioneel kookgedeelte De traditionele straalelementen zijn gemaakt van cirkelvormige verwarmingselementen die pas zo’n tiental seconden na ontsteking rood worden.Ieder kookgedeelte heeft zijn eigen bedieningsknop waarmee u 6 verschillende temperaturen kunt kiezen, met een minimumwaarde van 1 tot een maximumwaarde van 6.

Controlelampjes resterende warmte * De warmtecontrolelampjes (C) geven aan dat het betreffende kookgedeelte warmer is dan 60°C, ook nadat het verwarmingselement is uitgeschakeld. Aangeraden stroomsterktes voor verschillend

Praktische tips voor het gebruik van de

glaskeramische kookplaat ! De lijm die gebruikt is voor de afdichtingen laat wat

vetvlekjes achter op het glas. Voordat u de kookplaat

gebruikt, raden wij u aan de vlekken te verwijderen met

een niet-schurend schoonmaakmiddel. Gedurende

de eerste uren van gebruik is het mogelijk dat u een

rubbergeur ruikt, die echter snel wegtrekt. Teneinde optimale resultaten te bereiken van de kookplaat:• gebruik pannen met een platte bodem die perfect aansluiten op het verwarmgedeelte;• gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken teneinde alle beschikbare hitte te benutten;• houdt de bodem van de pannen altijd schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookgedeelte.• vermijdt dezelfde pannen te gebruiken die u ook op een gasfornuis gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten;• laat nooit een kookgedeelte aan staan zonder een pan erop. De verhitting, die snel het maximum niveau bereikt, zou de verwarmingselementen kunnen beschadigen.afbeelding 2afbeelding 1

Slechts op enkele modellen aanwezig. Positie Normale of snelle plaat 0

1 Groenten en vis 2 Aardappelen (gestoomd), soep,capucijners, bonen 3 Doorkoken van grote hoevelheeden,minestroni enz. 4 Braden (medium) 5 Braden (hard) 6 Bruin bakken of snel aan de kook brengen28

NL Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de

geldende internationale veiligheidsvoorschriften. Deze

aanwijzingen zijn geschreven voor uw veiligheid en u dient

ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor niet-professioneel

gebruik binnenshuis.

• Het apparaat dient niet buitenshuis te worden geplaatst,

ook niet in overdekte toestand. Het is erg gevaarlijk als het

in aanraking komt met regen of als het onweert.

• Maak gebruik van de handgrepen aan de zijkant van de

oven als u het apparaat moet verplaatsen.

• Raak de oven niet blootsvoets of met natte handen of

• Het apparaat dient om gerechten te koken. Het mag

uitsluitend worden gebruikt door volwassenen en alleen

volgens de instructies die beschreven staan in deze

• Gedurende het gebruik van de oven worden de

verwarmingselementen en enkele delen van de ovendeur

heet. Raak ze niet aan en houdt kinderen op afstand.

• Voorkom dat elektrische snoeren van andere kleine

keukenapparaten op warme delen van de oven

• Laat de ventilatieopeningen en warmteafvoer vrij.

• Pak het handvat van de ovendeur alleen in het midden vast:

aan de zijkant zou het heet kunnen zijn.

• Gebruik altijd ovenwanten om gerechten in de oven te

zetten en eruit te halen.

• Plaats geen aluminiumfolie op de bodem van de oven.

• Plaats geen brandbaar materiaal in de oven: als de oven

plotseling aan zou worden gezet, zou dit materiaal vlam

• Controleer altijd dat de knoppen in de positie “”/“

als het fornuis niet gebruikt wordt.

• Haal de stekker nooit uit het stopcontact door aan het

• Maak de oven niet schoon of voer geen onderhoud uit als

de stekker nog in het stopcontact zit.

• Als de oven defect is, mag u nooit aan het interne systeem

sleutelen om een reparatie proberen uit te voeren. Neem

contact op met de Technische Dienst (zie Service).

• Plaats geen zware voorwerpen op de open ovendeur.

• De glaskeramische kookplaat is bestand tegen

mechanische stoten. Hij kan echter worden beschadigd

(of barsten) als hij wordt geraakt door een puntig object,

bijvoorbeeld door gereedschap. Als dit gebeurt, moet

u onmiddellijk het apparaat afsluiten van de elektrische

stroom en contact opnemen met de Technische Dienst.

• Vergeet niet dat de temperatuur in het kookgedeelte

aanzienlijk hoog blijft tot minstens 30 minuten nadat het

wordt uitgeschakeld.

• Houdt voorwerpen die kunnen smelten op afstand van de

kookplaat, zoals b.v. plastic, aluminium of suikerhoudende

etenswaren. Let vooral op plastic of aluminium

verpakkingen of folie: als u ze op het nog warme of lauwe

kookvlak neerlegt, kunt u een zware schade aanrichten.

• Dit apparaat mag niet worden gebruikt door personen

(kinderen inbegrepen) met een beperkt lichamelijk,

sensorieel of geestelijk vermogen of personen die niet

de nodige ervaring of kennis hebben met het apparaat,

tenzij onder toezicht van een persoon die verantwoordelijk

is voor hun veiligheid of nadat hun is uitgelegd hoe het

• Voorkom dat kinderen met het apparaat spelen.

• Verwijdering van het verpakkingsmateriaal: houdt u aan

de plaatselijke normen, zodat het verpakkingsmateriaal

hergebruikt kan worden.

• VDe Europese Richtlijn 2002/96/EC over Vernietiging van

Electrische en Electronische Apparatuur (WEEE), vereist

dat oude huishoudelijke electrische apparaten niet mogen

vernietigd via de normale ongesorteerde afvalstroom.

Oude apparaten moeten apart worden ingezameld

om zo het hergebruik van de gebruikte materialen te

optimaliseren en de negatieve invloed op de gezondheid

en het milieu te reduceren. Het symbool op het product

van de “afvalcontainer met een kruis erdoor” herinnert

u aan uw verplichting, dat wanneer u het apparaat

vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de locale

autoriteiten voor informatie over de juiste wijze van

vernietiging van hun oude apparaat.

Energiebesparing en milieubesef

• Houdt bij de functie GRILL altijd de ovendeur dicht: dit

om betere resultaten te bereiken en voor een betere

energiebesparing (circa 10%).

• Indien mogelijk, vermijd het voorverwarmen van de

oven en probeer de oven altijd op te vullen. Open

de ovendeur zo weinig mogelijk omdat er warmte

verloren gaat iedere maal ze wordt geopend. Om een

aanzienlijke hoeveelheid energie te sparen, schakelt

u de oven 5 tot 10 minuten voor het einde van uw

geplande bereidingsduur uit en gebruikt u de warmte

die de oven blijft genereren.

• Houd de pakkingen zuiver en schoon om energieverlies

• Als u een elektriciteitscontract hebt met dal- en

piekuren kan de “uitgesteld koken” optie helpen geld

te besparen door de bereidingen te verplaatsen naar

de goedkopere daluren.29

NL 3. pak de deur aan de zijkanten beet en sluit hem langzaam, maar niet helemaal. Druk op de klemmen F, trek dan de deur naar u toe en haal hem uit zijn voegen (zie afbeelding).Zet de deur weer op zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren.Controleer de afdichtingenControleer regelmatig de staat van de afdichting rondom de ovendeur. In het geval de afdichtingen beschadigd zijn, dient u zich tot de dichtstbijzijnde Technische Dienst te wenden ( zie Service). Gebruik de oven niet voordat de reparatie is uitgevoerd. Vervangen van het lampje Voor het vervangen van het ovenlampje:1. Schroef het glazen lampenkapje los.2. Schroef het lampje los en vervang het met eenzelfde soort lampje: sterkte 25W, fitting E 14.3. Plaats het deksel er weer op ( zie afb.). Service Dit dient u door te geven:• het model oven (Mod.)• het serienummer (S/N)Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking. De elektrische stroom afsluiten Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat. Schoonmaken van de oven • De buitenkant, dus zowel het email en het roestvrij staal als de rubberen afdichtingen, kunnen met een spons en een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zijn, kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuurmiddelen of bijtende producten.• De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoel vervolgens af en droog met een zachte doek. Gebruik geen schuurmiddelen.• De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser).! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat. De ovendeur reinigen Reinig het glas van de deur met een spons en niet schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherpe schrapertjes die het oppervlak zouden kunnen krassen waardoor als gevolg het glas zou kunnen barsten.

U kunt voor een grondige reiniging de ovendeur verwijderen:1. open de deur volledig (zie afbeelding).2. til de hendeltjes op die zich aan de scharnieren bevinden en draai ze(zie afbeelding);

F F Onderhoud en verzorging ! Gebruik de ovenlamp nooit om een vertrek te verlichten.• De basis van uw pot of pan moet de ovenplaat afdekken. Als ze kleiner zijn, gaat kostbare energie verloren en potten die overkoken laten ingebakken restjes achter die soms moeilijk te verwijderen zijn.• Bereid uw etenswaren in afgesloten potten of pannen met goed passende deksels en gebruik zo weinig mogelijk water. Koken zonder deksel zal het energieverbruik enorm verhogen• Gebruik enkel vlakke potten en pannen• Als u iets bereidt dat lang duurt, kunt u eventueel een snelkookpan gebruiken die twee maal sneller werkt en een derde van de energie bespaart.30
