Caractéristiques	Détails
Type de produit	Support écran plat
Compatibilité	Compatible avec la plupart des écrans plats de 32 à 65 pouces
Capacité de charge	Jusqu'à 45 kg
Type de montage	Montage mural avec système de fixation sécurisé
Inclinaison	Inclinaison réglable pour un meilleur angle de vision
Rotation	Rotation à 180° pour ajustement de l'angle
Matériaux	Acier robuste et finition en peinture époxy
Dimensions du produit	Dimensions compactes pour un montage discret
Installation	Installation facile avec instructions détaillées fournies
Maintenance	Vérification régulière des fixations recommandée
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	Garantie limitée de 5 ans
Informations supplémentaires	Vérifiez la compatibilité VESA de votre écran avant l'achat

FOIRE AUX QUESTIONS - iCSPDA2T02 Chief

Comment installer le support écran plat Chief iCSPDA2T02 ?

Pour installer le support, commencez par fixer les plaques de montage à l'arrière de votre écran. Ensuite, utilisez les vis fournies pour attacher le support au mur en suivant les instructions du guide d'installation.

Quelle est la capacité de poids maximale du support Chief iCSPDA2T02 ?

Le support Chief iCSPDA2T02 peut supporter un poids maximal de 45 kg.

Le support est-il compatible avec tous les types d'écrans ?

Le support est compatible avec les écrans ayant des montages VESA 100 x 100 mm et 200 x 200 mm. Vérifiez les dimensions de votre écran pour assurer la compatibilité.

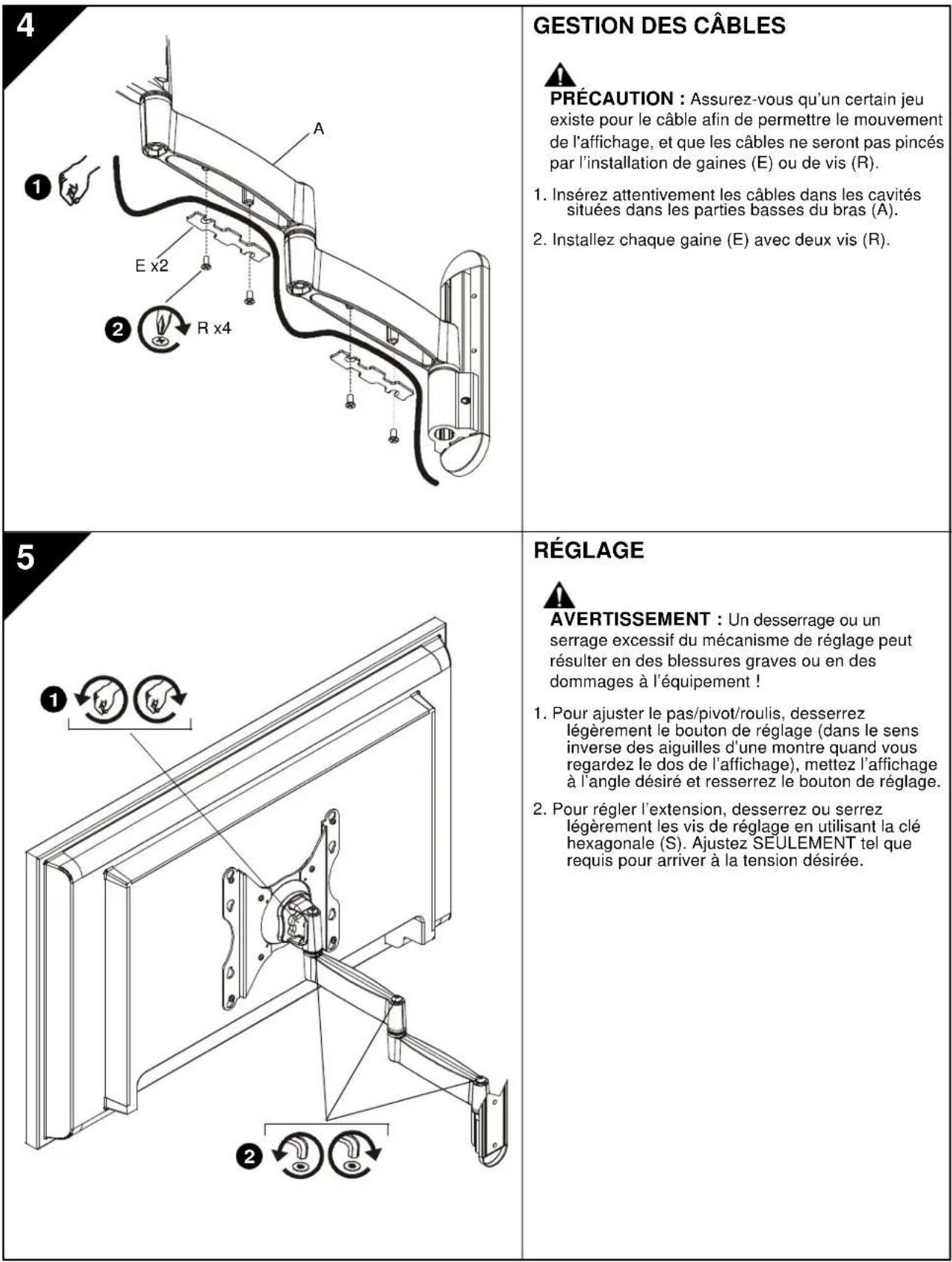

Comment ajuster l'angle de l'écran une fois installé ?

Vous pouvez ajuster l'angle de l'écran en dévissant légèrement les vis de verrouillage situées sur les bras du support, puis en inclinant l'écran à l'angle souhaité avant de resserrer les vis.

Où puis-je trouver le guide d'installation du produit ?

Le guide d'installation est généralement inclus dans l'emballage. Vous pouvez aussi le télécharger depuis le site web du fabricant en recherchant le modèle iCSPDA2T02.

Le support est-il réglable en hauteur ?

Non, le support Chief iCSPDA2T02 n'est pas réglable en hauteur. Assurez-vous de l'installer à la hauteur souhaitée lors de la fixation au mur.

Quel type de mur est compatible pour l'installation du support ?

Le support peut être installé sur des murs en béton, en briques ou en bois. Évitez d'installer le support sur des murs en placoplâtre sans supports appropriés.

Comment nettoyer le support sans l'endommager ?

Utilisez un chiffon doux et sec pour nettoyer le support. Évitez les produits chimiques agressifs ou abrasifs qui pourraient rayer la surface.

Que faire si je perds des pièces lors de l'installation ?

Contactez le service client du fabricant ou le revendeur pour obtenir des pièces de rechange. Assurez-vous d'avoir le modèle et le numéro de série à portée de main.

MODE D'EMPLOI iCSPDA2T02 Chief

AVERTISSEMENT: Un ADVERTISSEMENT vous met en garde contre les possibles de blessures graves ou de danger de mort si vous ne suivez pas les instructions.

PRECAUTION: Une PRECAUTION vous met en garde contre les possiblés d'endommagements et de destruction de l'équipment si vous ne suive pas les instructions correspondantes.

AVERTISMENT:Le manque de la lecture,de la comprenension et du respect total de toutes les instructions, peut entrainer des bles sures corporelles graves, endommager I'equipement ou annulier la garantie d'usine. Il

BAXHBIE INPEDYNIPEXKDEHIN IN PENEOCTEPEXKEHENI

PNDYTPKDEHNEI.PNDYTPKDEHME npBnOHTBROTOHBCTBACXBOMOHOCTNOpBcEHOHpaHINCMePTNecBHeCneDyTe 3aHcTpykuaH

PNEOCTEPEKHEIPEIOCTEPEKHEI PNPQBDITABOTOBHOCTBACXBO3MOXHOCTNNOPEKDEHNN PAAPYENHEOOPyD0AHNA,ecnBuHe cneJeTe 3a COOOETCTAoyoummHNCpymdAA.

PNDYPTPEKDEHNE. OK3A3HHTATB, YTO6I NOHOCtBIO NOHTB, N C1E20B4T 3A BCMA VHCTPKUHM MOKET PNPCEIT K OUEPHOM TYEHCHMOY NOPAEKDEHNO NOPEKDAHEOOBOPDQBAHIN, IIM OBOOQIDHNO DAPHOHN HOARANTI 1TO-OTBTBENHOCTMONTAHXHQA UPOCTEBPIHCB, YTO BOE KOAMONHHTI DOJIKHM OOBAPAHN IYCTABFMNIMCNTOBDOAHNE PNDQCTAEHNNHX HINTCPKUN

PNDYPTPEKDEHNE. OTKa3 oecenehaB aekbaHTyO CTpykTyO cHbI 3T0o KOmIOHENTA MOKT pNBECTX KOBEPbHO TYENCHOMY NOBpEeHHNO HNO BPOBtHb HA OBOcypBaHHe! 3TO -OTBCTBHeHCOHTc MOKTHaONKa YQDOCTeepnTc CTpykTyK, K KOTOPR pNOnKeHETOT KOmIOHENT,MOKET NODepKATb PAb PA3obEbnHBeb BAc acTe OcbOpBaAHN. XypeHNTe CTpykyy KaK TpeSyTErpeN MOKT hAOKOMIOHENT

Furos de montagem à face

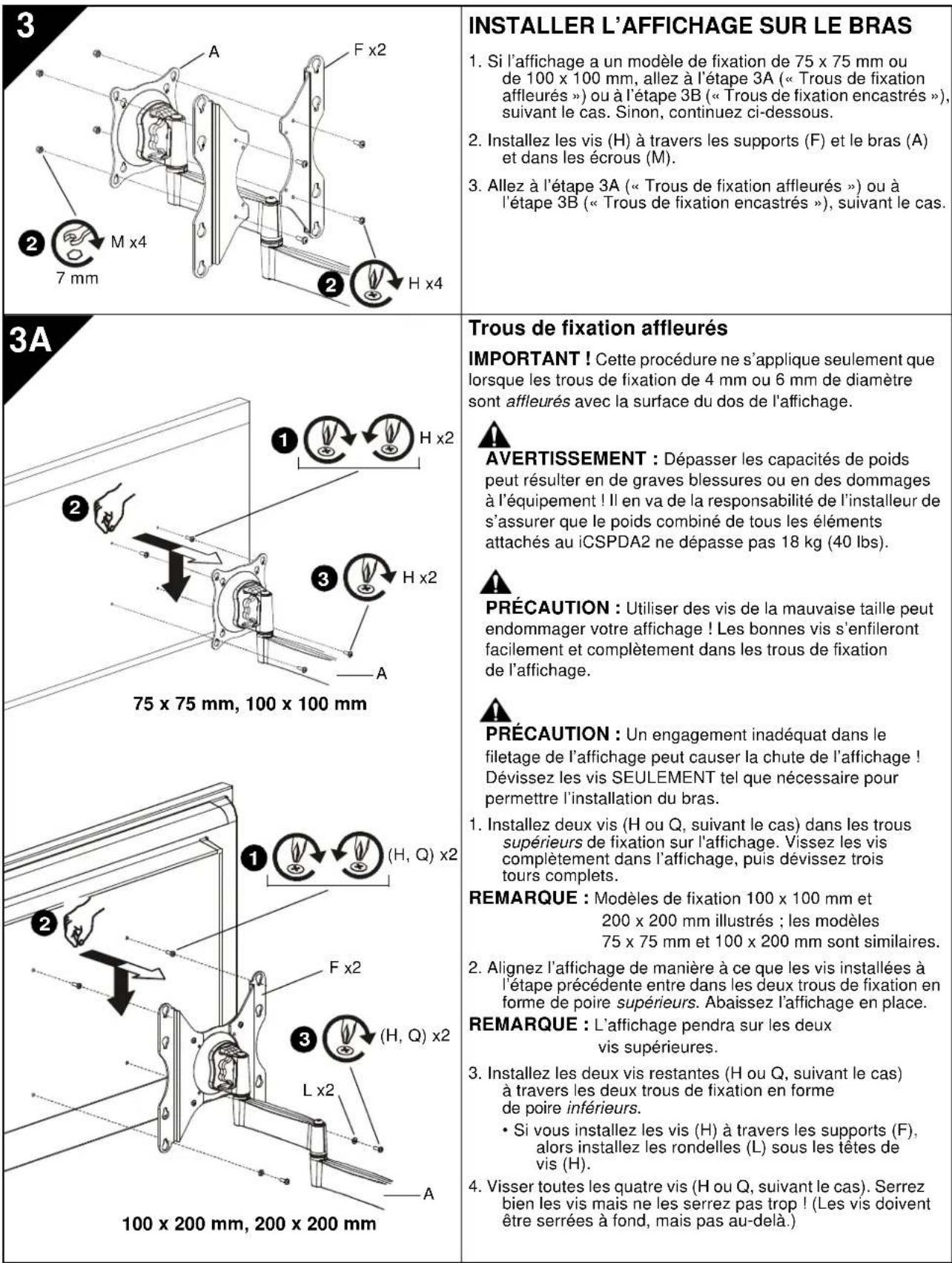

IMPORTANT! Si vous installez un affichage avec des trous de fixation encastrés, alors allez à « INSTALLER L'AFFICHAGE SUR LE BRAS » avant d'instructor le bras sur la plaque murale.

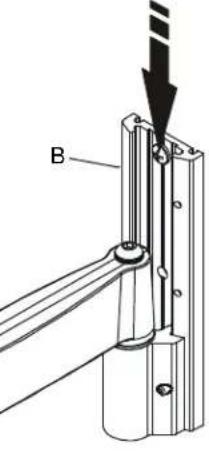

1. Alignez le bras (A) avec la plaque murale (B) et glissez en position.

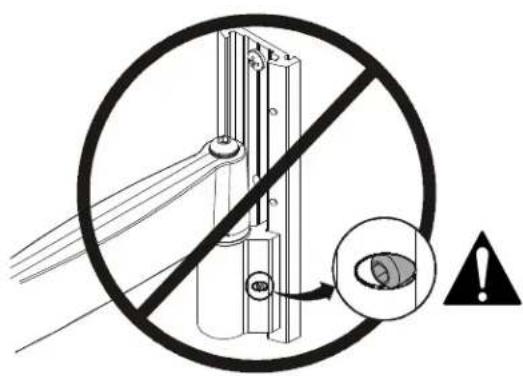

AVERTISSEMENT: Ne pas aligner la vis à tête hexagonale avec le trou sur la plaque murale (B) peut cause la chute du bras (A), résultat en de graves blessures ou des dommages à l'équipement. La vis à tête hexagonale doit être visser complètement dans le trou du bras après le vissage.

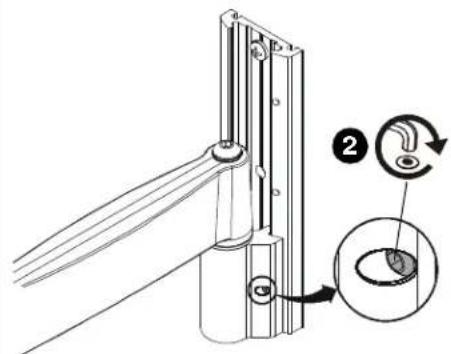

1. En utilisant la clé hexagonale (T), vissez la vis à tête hexagonale dans le bras (A), vous assurant que la vis s'engage dans l'un des trois trous dans la plaque murale (B).
   REMARQUE : Trois troussont prsentes sur la plaque murale (B) pour permettre le réglage de la hauteur.
2. Alignez la gaine (C) avec les rainures de la plaque murale (B) et glissez en position.

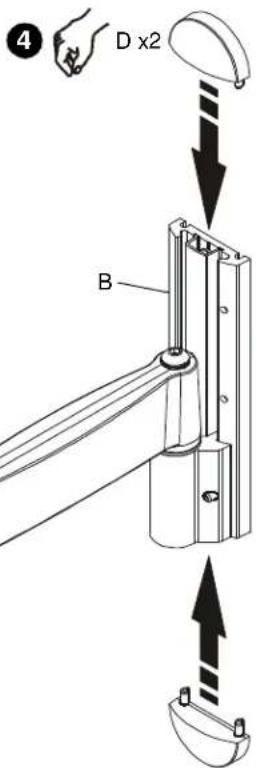

3. Alignez l'embout (D) avec les trous de la plaque murale (B) et glissez en position.

3

3B

75× 75mm 100× 100mm

100 × 200 ~mm, 200 × 200 ~mm

Trous de fixation encastrés

IMPORTANT! Cette procédure ne s'applique seulement que lorsque les trous de fixation de 4 mm de diamètre sont encastrés dans la surface du dos de l'affichage.

AVERTISSEMENT: Dépasser les capacités de poids peut résultat en de graves blessures ou en des dommages à l'équipement! Il en va de la responsabilité de l'installer de s'assurer que le poids combiné de tous les éléments attachés au ICSPDA2 ne dépasse pas 18 kg (40 lbs).

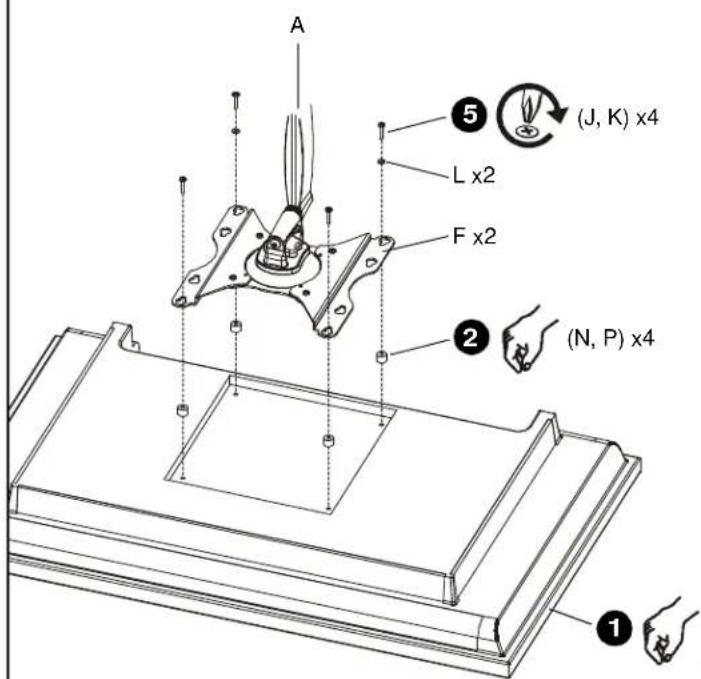

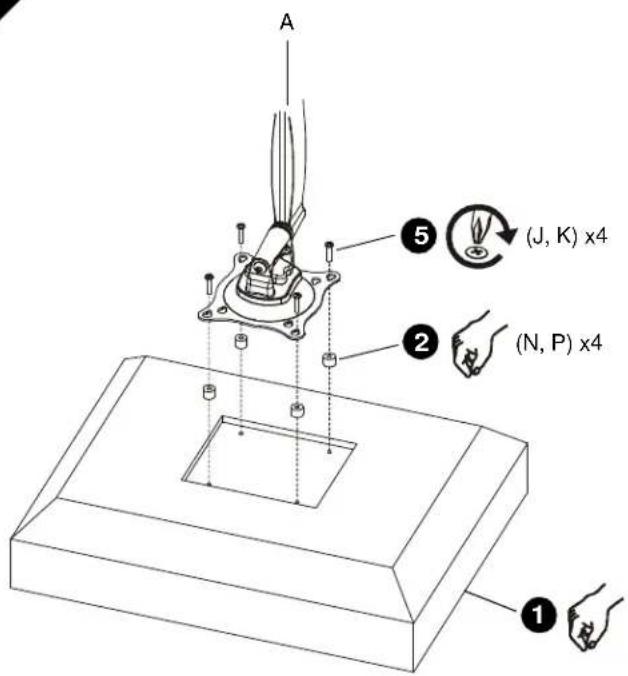

1. Posez doucement l'affichage face vers le bas sur une surface protectrice.
2. Placez quatre entretoises (N ou P, tel que nécessaire) sur chaque trou de fixation sur le dos de l'affichage. Sélectionnez l'entretoise la plus courte qui renmillisse l'espace. Toutes les entretoises doivent être de la même longueur.

REMARQUE: Modèles de fixation 100 × 100 ~mm et 200 × 200 ~mm illustrés; les modèles 75 × 75 ~mm et 100 × 200 ~mm sont similaires.

1. Sélectionnéz la longueur des vis :

2. Si vous utilisez les entreprises (N), alors utilisez les vis (J).

3. Si vous utilisez les entreprises (P), alors utilisez les vis (K).

REMARQUE: Si vous installez des vis (J, K) à travers les supports (F), alors utilisez également les rondelles (L) pour les deux trous en forme de poir inférieurs.

1. Orientez le bras de manière à ce que les trous de fixation en forme de poire soient alignés avec les trous des entreprises (N ou P, suivant le cas).

PRECAUTION: Utiliser des vis de la mauvaise taille peut endommager votre affichage! Les bonnes vis s'enfileront facilement et complètement dans les trous de fixation de l'affichage.

1. Installez les vis (J ou K, suivant le cas) à travers les rondelles (L, si nécessaire), les trous de fixation en forme de poir et les entreprises (N ou P, suivant le cas) et dans l'affichage. Serrez les quatre vis. Serrez bien les vis mais ne les serrez pas trop! (Les vis doivent être serrées à fond, mais pas au-delà.)
2. Continuez avec « INSTALLER LE BRAS SUR LA PLAQUE MURALE »

KPEIIEHHE HACTEHHOIJIACTHbIKCTHE

KpennenHe Ha depeBHHbI Kapkac
