KÄYTTÖOHJE iCSPDA2T02 Chief
HALYTYS: HALYTYS limasei laiteen vauroitumisen tai tuhutomisen mahdoliussu, os johjesta e noudatate.
VAROTUS:Jos ojheita el ueta, ymmarel tja noudatet, voi seurausena olla vakava vamma, laiteen vauritoluminen tai takuun raukeaminen. On asentajan vastulla varmstaa, etta kaliki komponentit on koottu oikein ja asennettu ojheid mukaisesti.
VAROTUS:Jos rakenne, johon componenti kinnitetän, eie ole teparkeis vahiva, seuraiksuena voi oika vavama vamma ta iaitteen vauritotuminen. On asentan jastuilla varmatista, etta rakenne, johon componenti kinnitetän, pystyk Kannattamaan koko laiteision poannin nahden visinkeraisten poinan. Vahvi sta rennetta tarvittaessa ennen komponenti arenistamanta.
VAROITUS: Painokapasitaetin ylltaminen voi johtaa
vakavaan vammaan tai laiteen vauroitumisen. On
asentajan vastuilla varmiesta, etä kakkien iCSPDA2 zen
kinnitetyjen componentien yhteispaino en intaan 18 kg.

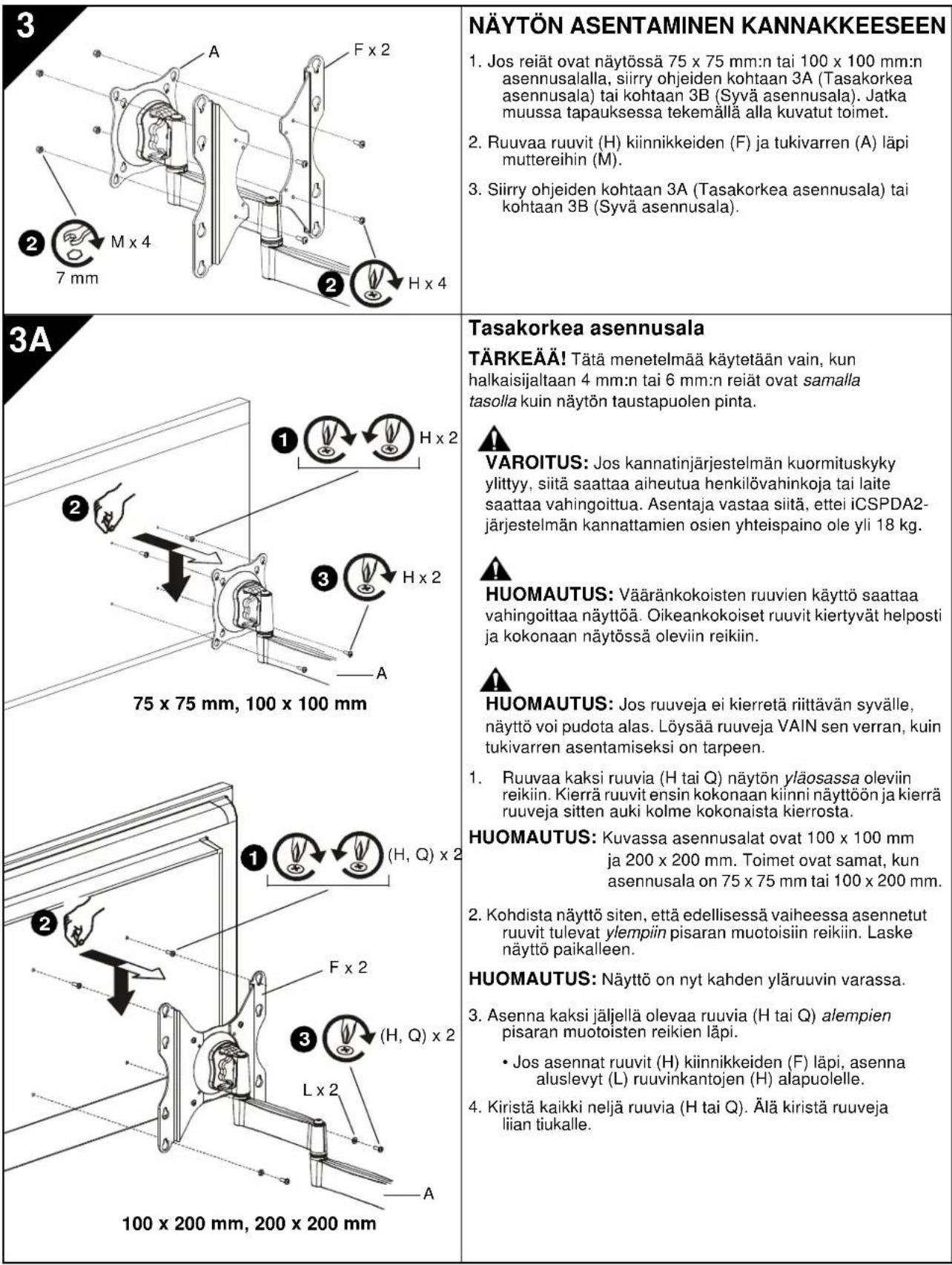

TÄRKEÄ! Jos reiät oat näytössä syvennyksessä, siirry kohtaan NÄYTÖN ASENTAMINEN TUKIVARTEEN ennen tukivarren asentamista seinälevyyn.
- Kohdista kannake (A) seinälevyyn (B) ja vedä Kannake paikalleen levyyn.

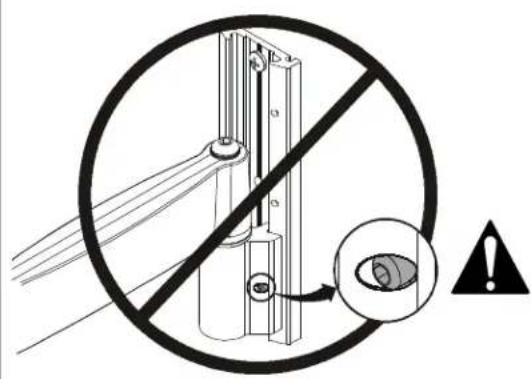

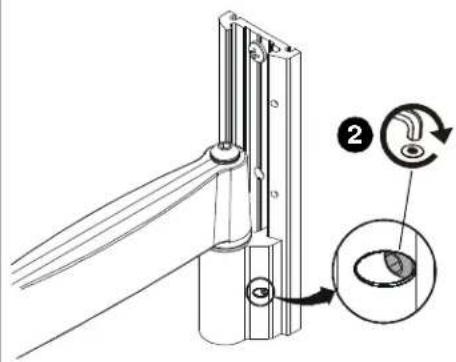

VAROITUS: Jos kuusioruuvia ei kohdisteta seinälevyssä (B) olevaan reikään, tukivarsi (A) voi romahtaa ja aiheuttaa henkilövahinkoja tai laitteen vahingoittumisen. Kuusioruuvin tulee upota tãysin tukivarressa olevaan reikään kiristämisen jälkeen. - Kirista kuusioruvi tukivarressa (A) olevaan reikaaan kuusiokoloavaimella (T) ja varmista, etta ruuvi on yhdessa seinalevyn (B) kolmesta reiastä.

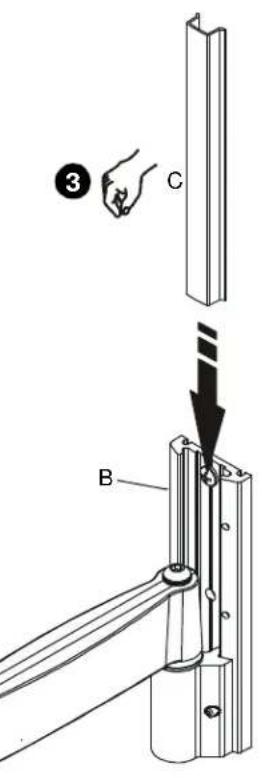

HUOMAUTUS: Voit saatäkorkeutta valitsemalla seinälevyn (B) kolmesta reiastaspivan. - Kohdista suojus (C) seinälevyssä (B) oleviin urin ja vedä suojus paikalleen.

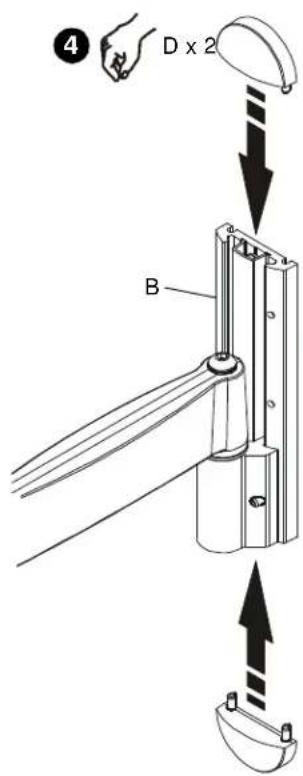

- Kohdista tapit (D)seinalevyssa (B) oleviin reikin ja tyonnne paikalleen.
3B
Syvä asennusala
TÄRKEÄ! Tà tā menetelmaä käytetaän vain, kun halkaisijaltaan 4 mm:n reiät ovat syvennyksessä nayton taustapuolella.
VAROITUS: Jos kannatinjärestelmän
kuormituskyk ylittyy, siita saattaa aiheutua
henkilovahinkoja tai laite saattaa vahingoittua.
Asentaja vastaa siitta, ettei iCSPDA2-järestelmän
kannattamien osien yhteispaino ole yi 18 kg.

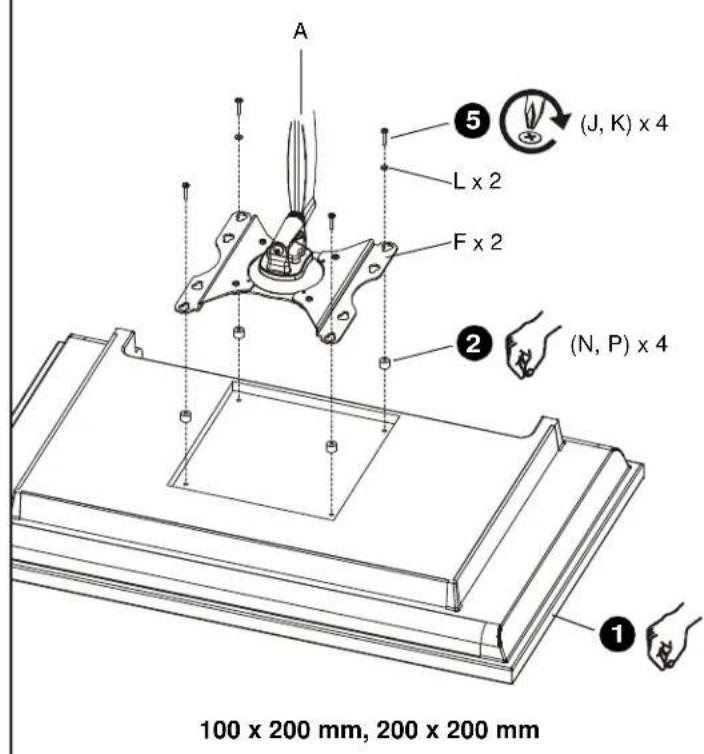

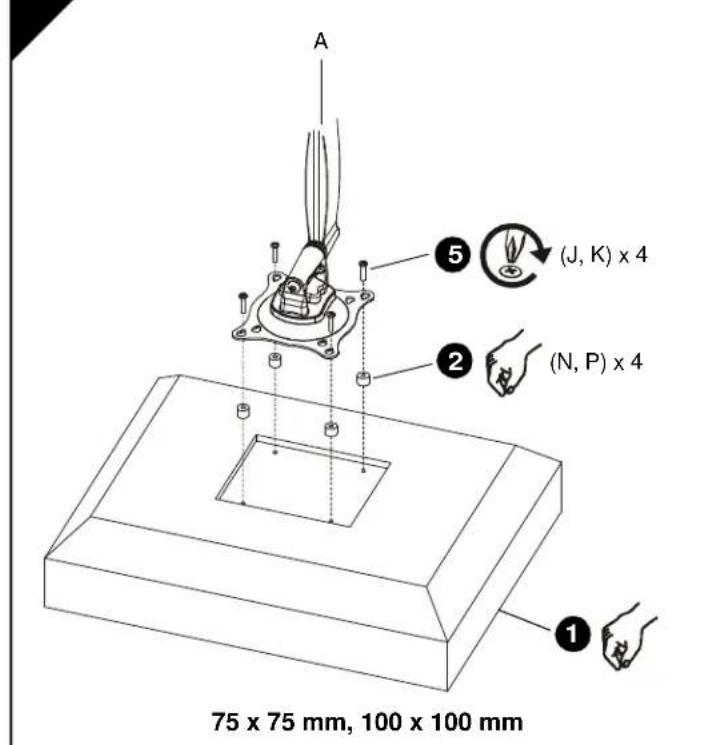

- Aseta naytto varovaisesti etupuoli alaspain suoja-alustalle.
- Aseta nelja valikappaletta (N tai P) kunkin nayton taustapuolella olevan reian paalle. Valitse lyhvin mahdollinen valikappale. Kaikkien valikappaleiden on olava samanpituiset.
HUOMAUTUS: Kuvassa asennusalat ovat 100 × 100 ~mm ja 200 × 200 ~mm . Toimet ovat samat, kun asennusala on 75 × 75 ~mm tai 100 × 200 ~mm .
3. Valitse pituudeltaan oikeankokoiset ruuvit.
- Jos käytät välikappaleita (N), käytä ruuveja (J).
- Jos käytät valikappaleita (P), käytä ruuveja (K).
HUOMAUTUS: Jos asennat ruuvit (J, K)
kiinnikkeiden (F) lapi, käytä
aluslevyjä (L) alemmissa pisaran
muotoisissa rei'issä.
4. Kohdista tukivarsi (A) niin, etta pisaran muotoiset reiata ovat kohdakkain valikappaleissa (N tai P) olevien reikien kanssa.
HUOMAUTUS: Väärankokoisten ruuvien käytto saattaa vahingoittaa näytöa. Oikeankokoiset ruuvit kiertyvät helposti ja kokonaan näytössa oleviin reikin.
- Ruuvaa ruuvit (J tai K) mahdollisten aluslevyjen (L), pisaran muotoisten reikien ja valikappaleiden (N tai P) lapi nayttoon. Kirista kaiki nelja ruuvia. Alä kirista ruuveja liian tiukalle.
- Siirry kohtaan TUKIVARREN ASENTAMINEN SEINÄLEVYYN.
| JOHTOJEN KOTELOIMINEN HUOMAUTUS: Varmista, etta johdot ovat sen verran lösällä, etta näytöä voi liikutaa ja etteivät johdot jää puristuksiin suojalistojen (E) tai ruuvien (R) vällin. 1. Aseta johdot huolellisesti tukivarren (A) alaosassa OLEVIIN rakoihin. 2. Asenna kukin suojalista (E) kahdella ruuvilla (R). | |
| 5 | ASENNON SÄÄTÄMINEN VAROITUS: Jos sāātomekanismia lösennetään tai kiristeteään liikaa, siitä saattaa aiheitua henkilōvahinkoja tai laite saattaa vahingoittua. 1. Kun haluat sāātää kallistusta, niviä tai käantökulmaa, lösää hieman sāātönuppia (kierrä nuppia vastapäivään näytön takaa katssuttuna), aseta näytö haluttuun kulmaan ja kiristä sāātönuppi uudelleen. 2. Voit sāātää varren pituutta lösääamällä tai tiukentamalla sāātöruveja kuusiokoloavaimella (S). Sāādä ruuveja VAIN sen verran kuin on tarpeen halutun tuloksen saavuttamiseksi. |
