MANUALE UTENTE iCSPDA2T02 Chief

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni,anche letali,qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprenzione e ottemperanza alle istruzioni fornite più provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'inistaltatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadeguata per lo stato componente cui erare gravi infortuni o danneggiare l'apparecchiatura. è responsabilità dell'installatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutte l'apparecchiatura. Reinforzare la struttura secondo necessità prima di installare i componenti.

AVVERTENZA: Un peso superiore alla capacité nominale cui arrecare gravi infortuni o danneggiare l'apparecchiatura. E responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sull'i iCSPDA2 non superi 18 kg (40 lb).

IMPORTANT! Se si installa un display con fori di montaggio incassati, prima di installare il blocco braccio sulla piastra a parete, procedere con "INSTALLAZIONE DEL DISPLAY SUL BLOCCO BRACCIO".

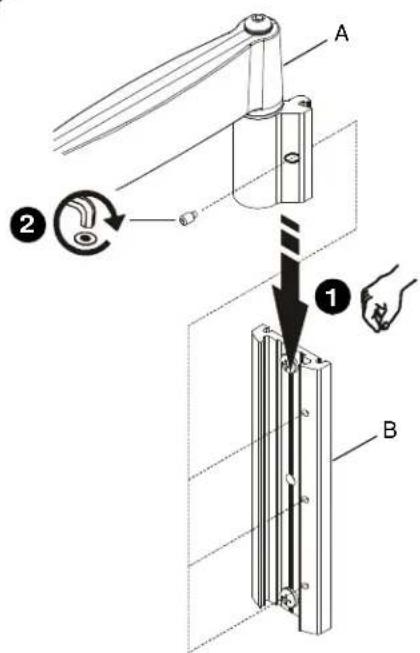

1. Allineare il blocco braccio (A) con la piastra a parete (B) e farlo scivolare in posizione.

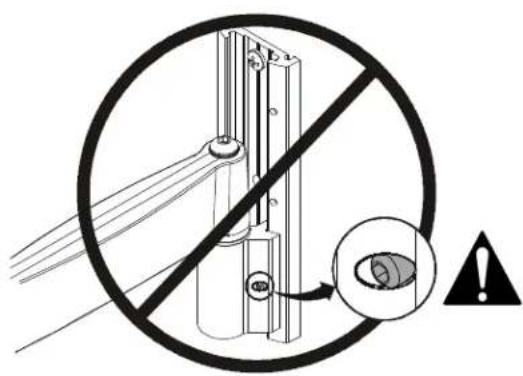

   AVVERTENZA: Il mancato allineamento della vite a testa esagonale con il foro nella piastra a parete (B) potrebbe fare cadere il blocco braccio (A), provocando lesioni gravi o danni all'apparecchiatura. La vite a testa esagonale dovrebbe penetrare completamente nel foro del blocco braccio dopo il serraggio.

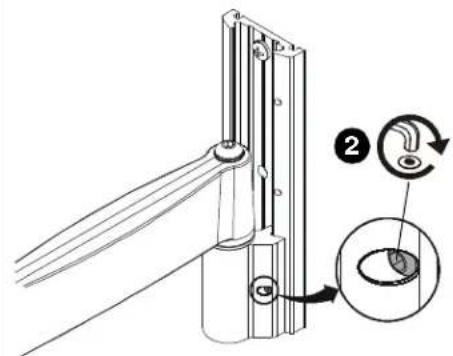

2. Con la chiave esagonale (T), serrare la vite a testa esagonale nel blocco braccio (A) verificando che la vite si innesti in uno dei tre fori della piastra a parete (B).

NOTA: La piatra a parete contiene tre fori (B) che consentono di regolare l'altezza.

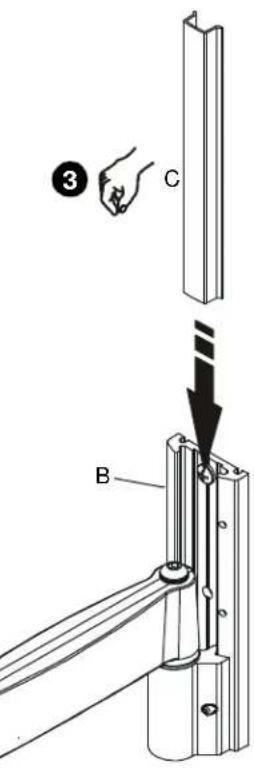

1. Allineare il copripiasta (C) con le scanalature nella piastra a parete (B) e farlo scivolare in posizione.

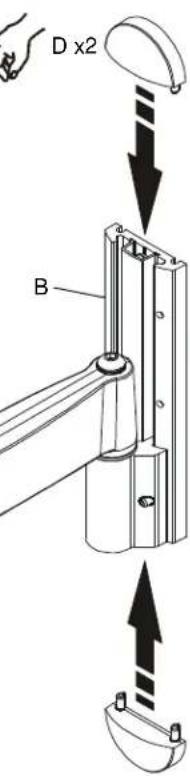

2. Allineare i coperchi (D) con i fori nella piastra a parete (B) e farli scivolare in posizione.

3

4

3 7mm F x2 H x4

INSTALLLAZIONE DEL DISPLAY SUL BLOCCO BRACCIO 1. Se il display dispone di uno schema di montaggio di 75 x 75 mm o 100 x 100 mm, proseguire con il passaggio 3A ("Fori di montaggio a filo") o il passaggio 3B ("Fori di montaggio incassati"), se presenti. Altrimenti, continuare come riportato di seguito. 2. Installare le viti (H)attraverso le staffe (F) e il blocco testa (A) nei dadi (M). 3. Procedere con il passaggio 3A ("Fori di montaggio a filo") o il passaggio 3B ("Fori di montaggio incassati"), se presenti.

3A 75 x 75 mm, 100 x 100 mm

Fori di montaggio a filo IMPORTANT! Questa procedura è valida solo se i fori di montaggio con un diametro di 4 mm o 6 mm sono a filo con la superficie posteriore del display. AVVERTENZA: Un peso superiore alla capacità nominale può provocare gravi lesioni personali o danneggiare l'apparecchiatura. è responsabilità dell'inistaltatore verificare che il peso totale di tutti i componenti montati sul ICSPDA2 non superi 18 kg (40 lbs). ATTENZIONE: L'uso di viti di lunghezza errata più danneggiare il display. Se le viti sono di misura corretta, l'avvitamento completo nei fori sarebbe gevole. ATTENZIONE: L'innesto errato dell'avvitamento nel display potrebbe fare cadere il display. Per consentire l'installazione sul blocco braccio, rimuovere le viti SOLO se necessario. 1. Inserire due viti (H o Q, se presenti) nei fori di montaggio superiori del display. Avvitare completeness le viti nel display, quando svitare di 3 giri completing. NOTA: Gli schemi di fori illustrati sono di 100 x 100 mm e 200 x 200 mm; vengono illustratianche modelli similii di 75 x 75 mm e 100 x 200 mm. 2. Allineare il display in modo che le viti installate nel passaggio precedente entrino nei dei due fori a goccia superiori. Abbassare il display fissandolo in posizione. NOTA: Il display verrà sospeso sulle due viti superiori. 3. Inserire le due viti rimanenti (H o Q, se presenti) nei due fori a goccia inferiori. • Se le viti (H) vengono inserte attraverso le staffe (F), installare i distanziatori (L) sotto alle viti a stella (H). 4. Serrare tutte e quattro le viti (H o Q, se presenti). Non avvitareccessivamente.

3B

75× 75mm 100× 100mm

100 × 200 ~mm, 200 × 200 ~mm

Foridumontaggioincassati

IMPORTANT! Questa procedura è valida solo se i fori di montaggio con un diametro di 4 mm sono incassati nella superficie posteriore del display.

AVVERTENZA: Un peso superiore alla capacitéominale vuo provocare gravi lesioni personali o danneggiare l'apparecchiatura. responsabilita dell'inistaltatore verificare che il peso totale di tutti i componenti montati sul iCSPDA2 non superi 18kg 40 lbs).

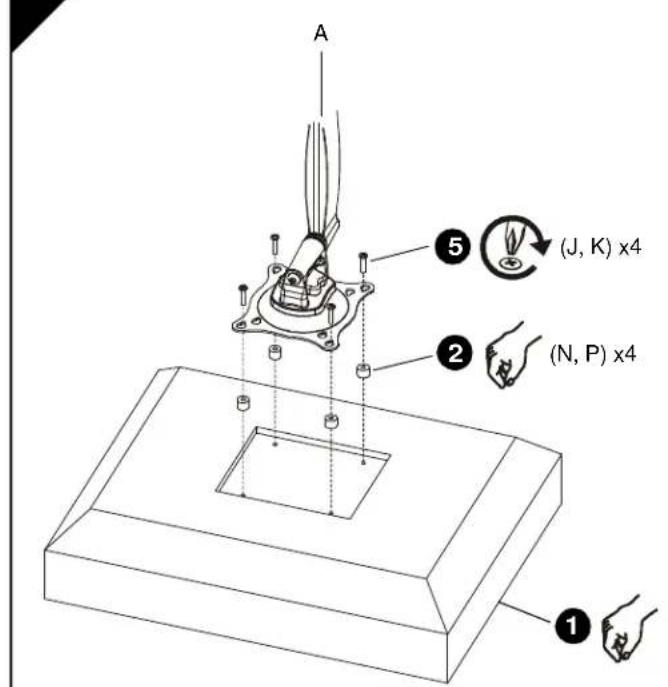

1. Appoggiare lentamente il display con lo schermo rivolto verso il basso su una superficie protetta.
2. Inserire quattro distanziatori (N o P, se presenti) su!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!. Ogni foro di montaggio nella parte posteriore del display. Selezionare il distanziatore più corto che puede fornire lo spazio richiesto. Tutti i distanziatori devono essere diEDI parlunghezza.

NOTA: Gli schemi di fori illustrati sono di 100 × 100 mm × 200 × 200 mm ; vengono illustratianche modellisimili di 75 × 75 mm e 100 × 200 mm .

1. Selezionare la lunghezza delle viti:

2. Se vengono utilizzati i distanziatori (N), utilizzato le viti (J).

3. Se vengono utilizzati i distanziatori (P), utilizzato le viti (K).

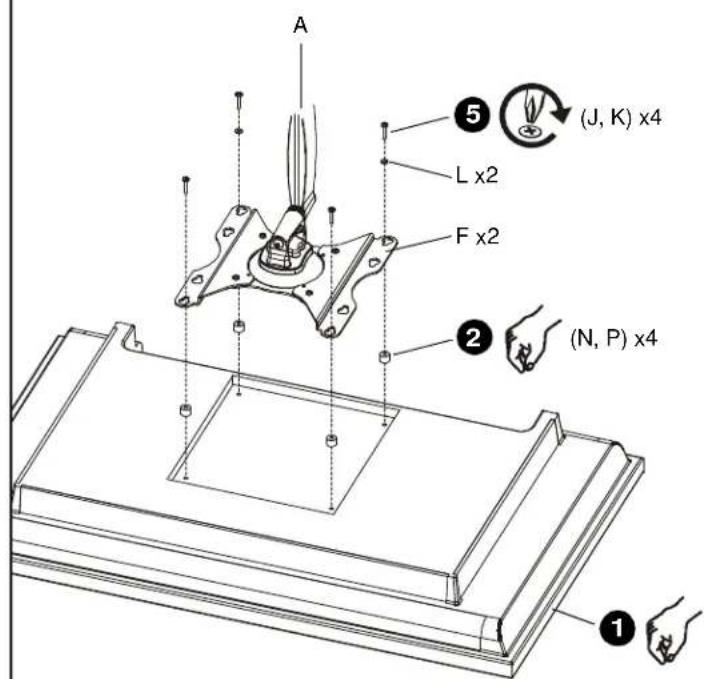

NOTA: Se vengono inserte le viti (J, K)trasverso le staffe (F),utilizzare anche i distanziatori (L) per i due fori a goccia inferiori.

1. Orientare il blocco testa (A) in modo che i fori a goccia siano allineati con i fori dei distanziatori (N o P, se presenti).

ATTENZIONE: L'uso di viti di lunghezza errata\ può danneggiare il display. Se le viti sono di misura\ corretta, l'avvitamento completo nei fori\ sarà agevole.

1. Inserire le viti (J o K, se presenti) atraverso le rondelle (L, se presenti), i fora goccia e i distanziatori (N o P, se presenti) nel display. Serrare tutte e quattro le viti. Non avvitareccessivamente.
2. Continuare con "INSTALLAZIONE DEL BLOCCO BRACCIO SULLA PIASTRA A PARETE".
