MANUAL DE UTILIZADOR iCSPDA2T02 Chief
ADVERTÉNCIA: Os alerts de ADVERTÉNCIA avisam-no para a possibídale de occorência de graves lesões ou morte no caso de incumprimento das instruções.

AVISO: Os alerts de AVISO avisam-no para a possibidade de danos ou destruicao do equipamento no caso de incumprimento das instruções.

ADVERTÉNCIA: Se não ler, comprehender completeness e seguir todas as instruções podem ocorrir graves lesões pessoais, danos no equipamento e a garantia de fábrica pode ser anulada! É da responsabilité do instalador certificar-se de que todos os componentes são correctamente montados e instalados de acordo com as instruções fornecidas.

ADVERTÉNCIA: Se não for proportionsado apoio estrutural adequado a este componente pode ocorrir graves lesões pessoais ou danos no equipamento! É da responsabilité do instalador certificado-se de que a estrutura à qual este componente é ligado pode suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessário antes de instalar o componente.

ADVERTÉNCIA: Exceder a capacité de peso pode resultar em graves lesões pessoas ou danos no equipamento! É da responsabilité do instalador certificar-se de que o peso combinado de todos os componentes ligados ao iCSPDA2 não exceede 18 kg.

AVVERTENZE e PRECAUZIONI IMPORTANT!

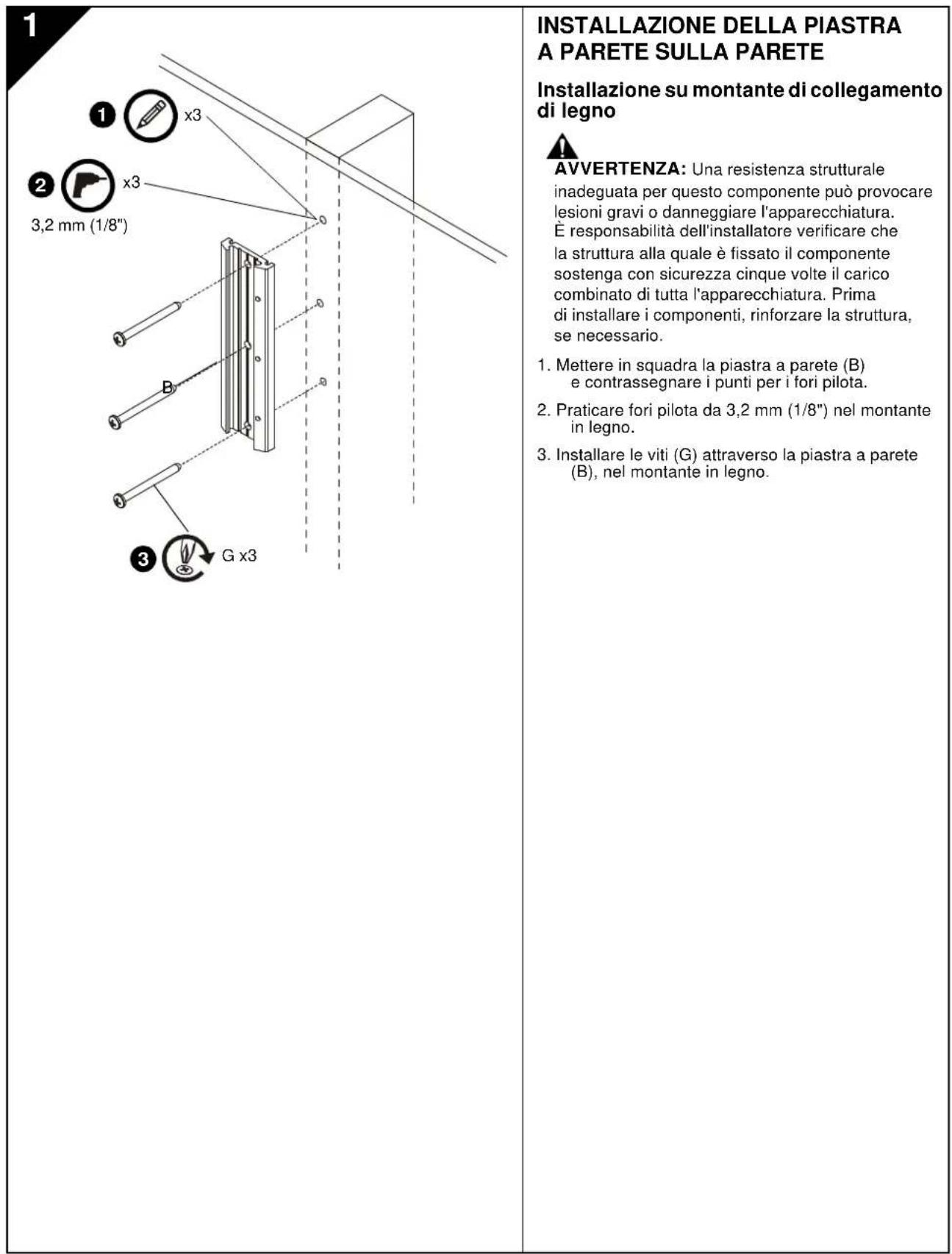

Instalacao em perne de madeira

ADVERTÉNCIA: Se não for proportionado apoio estrutural adequado a este componente pode ocorro graves lesões pessoas ou danos no equipoamento! É da responsabilité do instalador certificar-se de que aestrutura à qual este componente é ligado pode suportar cinco vezes o peso combinado de todo o equipoamento. Reforce aestrutura conforme necessário antes de instalar o componente.
- Nivele a plac de parede (B) e assinale os locais para os furos piloto.
- Faça furos piloto de 3,2 mm (1/8") no perne de madeira.
- Instale os parafusos (G) atraves da plac de parede (B) no perne de madeira.

2
INSTALAR A UNIDADE DO BRAÇÃO NA PLACA DE PAREDE
IMPORTANTE! Se proceber a instalacao de um monitor com furos de montagem encastrados, consulte "INSTALAR O MONITOR NA UNIDADE DO BRAço" antes de instalar a unidade do braço na placar de parede.

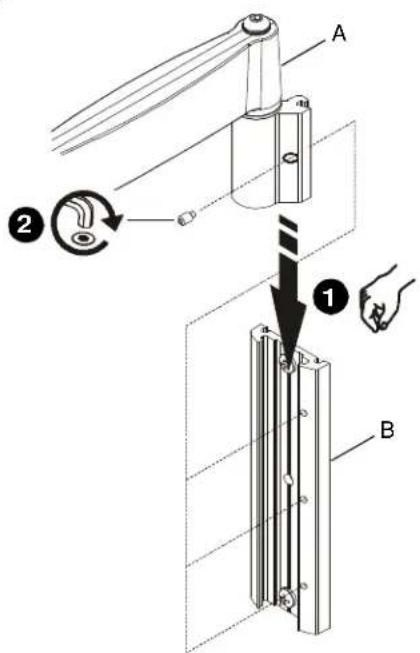

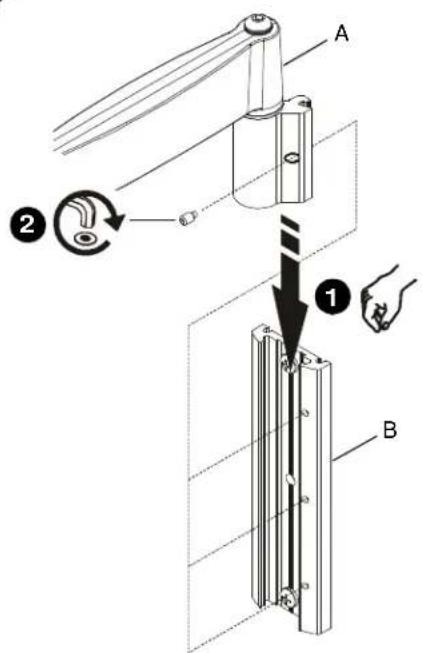

- Alinne a unidade do braco (A) com a placac de parede (B) e faca deslizar para a posicao adequada.

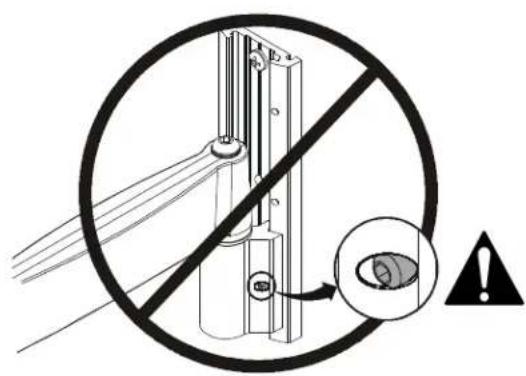

ADVERTÊNCIA: Caso não alinne o parafuso de casa sextavada com o furo dapla de parede (B) pode provocar a queda daunities do braço (A),provocando graves lesões pessoas ou danos no equipamento! O parafuso de casa sextavada deve ficar totalmente inserido no furo da unidade do braço antes de aperture.

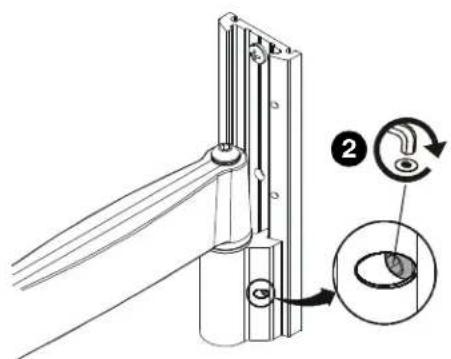

- Utilizando uma chave sextavada (T), aperte o parafuso de cabeca sextavada na unidade do braço (A) certificando-se de que o parafuso engata num dosTRS furos da placac de parede (B).
NOTA: A plac de parede (B) tem tres furos para possibilar o ajuste em alta.

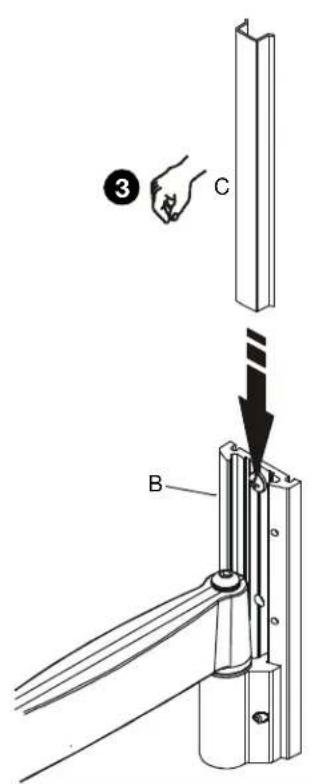

- Alinne a tampa (C) com as ranhuras da plac de parede (B) e faça deslizar para a posicao adequada.

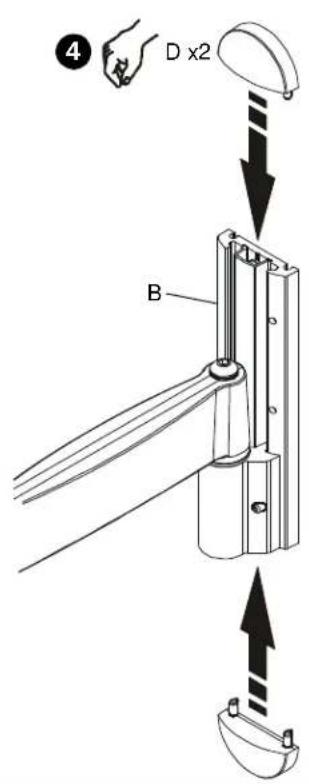

- Alinhe as ponteiras (D) com os furos da plac de parede (B) e faça deslizar para a posicao adequada.





3
INSTALAR O MONITOR NA UNIDADE DO BRAÇÃO
- Se o monitor tiver um padrão de montagem de 75 × 75 mm ou 100 × 100 mm , Proceeda conforme o Passo 3A ("Furos de montagem à face") ou o Passo 3B ("Furos de montagem encastrados"), conforme aplicável. Caso contrário, continue conforme indicado abaixo.

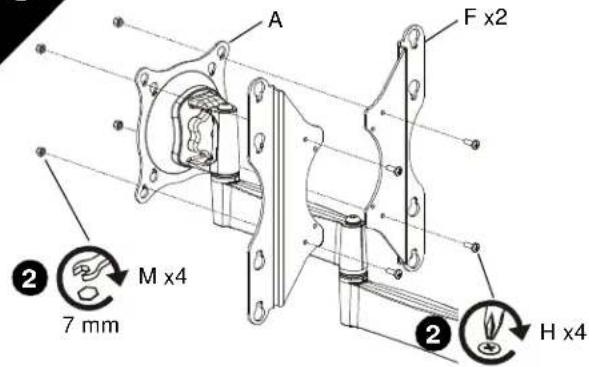

- Instale os parafusos (H) atraves dos suportes (F) eunities do braço (A) nas porcas (M).
- Proceda conforme o Passo 3A ("Furos de montagem à face") ou o Passo 3B ("Furos de montagem encastrados"), conforme aplicével.

3A
IMPORTANT! Este procedimento apenas é aplicável quando os furos de 4 mm ou 6 mm de diametro está à face com a superficielege do monitor.

ADVERTÊNCIA: Exceder a capacidade de peso pode resultar em graves lesões pessoas ou danos no equipamento! É da responsabilité do instalador certificar-se de que o peso combinado de todos os componentes ligados ao iCSPDA2 não exceed 18 kg (40 lbs).

AVISO: Se utilizes parafusos de tamanho errado pode provocar danos no monitor! Os parafusos de tamanho adequado entrada com dificuldade e completeness nos furos de montagem do monitor.

AVISO: Um passo de rosca Incorrecto no monitor pode provocar a queda do mesmo! Recue os parafusos APENAS o necessário para permitir a instalação na unidade do braço.

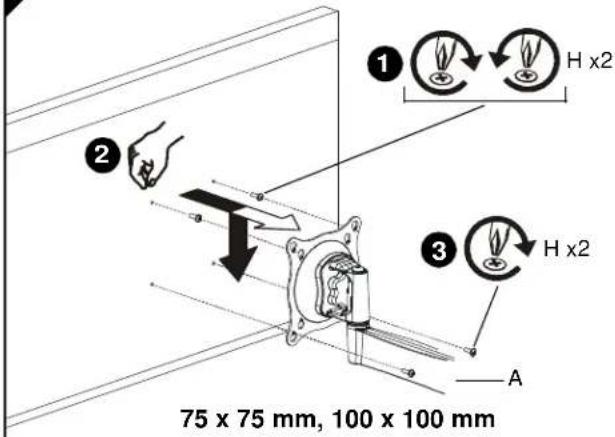

- Instale doit parafusos (H ou Q, conforme aplicável) nos furos de montagem superiores no monitor. Aperte os parafusos totalmente no monitor eareth 3 voltas completas.

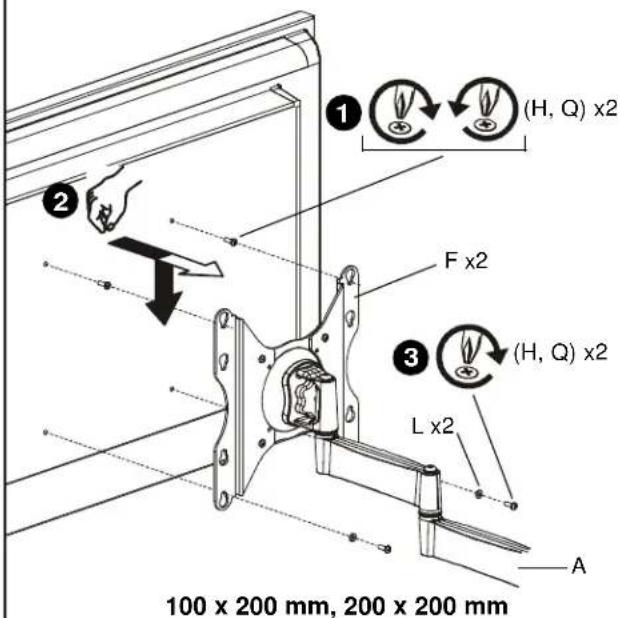

NOTA: Padroes de furos de montagem de 100 x 100 mm e 200 x 200 mm ilustrados; os 75 x 75 mm e 100 x 200 mm são semelhantes. - Alinho o monitor de forma a que os parafusos instalados no passo anterior encaixem no par superior dos furos de montagem tipo "Iágrima". Baixe o monitor com firmeza para a posão adequada.
NOTA: O monitor ficará apoiado nos dois parafusos superiores. - Instale osinous parafusos que restam (H ou Q, conforme aplicével) no par inferior dos furos de montagem tipo "lágrima".
- Se instalar os parafusos (H) atraves dos suportes (F), instale anilhas (L) por debaixo das cabecas dos parafusos (H).
- Aperte os quatre parafudos (H ou Q, conforme aplicavel). Não aperte em demasia!

3B

75 × 75 ~mm, 100 × 100 ~mm

100 × 200 ~mm, 200 × 200 ~mm
Furos de montagem encastrados
é aplicável quando os furos de 4 mm de diametro está encastrados na superficie traseira do monitor.

ADVERTÉNCIA: Exceder a capacité de peso pode resultar em graves lesões pessoas ou danos no equipamento! É da responsabilité do instalador certificar-se de que o peso combinado de todos os componentes ligados ao iCSPDA2 não exceede 18 kg (40 lbs).

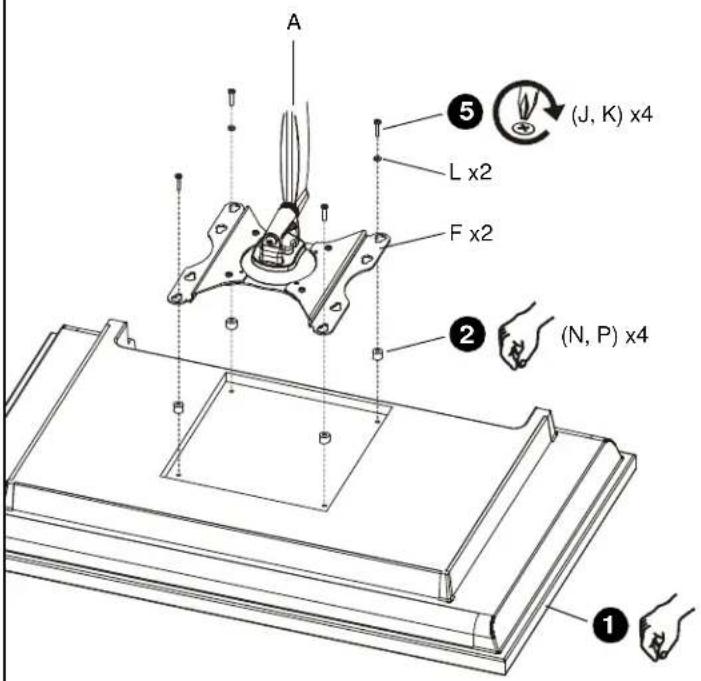

- Coloque cuidadosamente a superficie do monitor numa superficie de proteção.
- Coloque quatre espacádones (N ou P, conforme aplicável) em cada furo de montagem na traseira do monitor. Escolha o espacádon mais curto que proporcione um preenchestamento adequado. Todos os espacádones devem ter o mesmo comprimento.
NOTA: Padiros de furos de montagem de 100 × 100 mm e 200 × 200 mm ilustrados; os 75 × 75 mm e 100 × 200 mm são semelhantes.
3. Escolha o comprimento dos parafusos:
- Se'utilizar espacádones (N), utilize os parafusos (J).
- Seutilizar espacadores (P),utilize os parafusos (K).
NOTA: Se instalar parafusos (J, K) nos suportes (F), utilize também anilhas (L) para o par inferior de furos de montagem tipo "lágrima".
- Oriente a unidade do braço (A) de forma a que os furos de montagem tipo "lagrima" fiquem alinhados com os furos nos espacáadores (N ou P, conforme aplicável).

AVISO: Se utilizes parafusos de tamanho errado pode provocar danos no monitor! Os parafusos de tamanho adequado entrada com dificuld e completeness nos furos de montagem do monitor.
- Instale os parafusos (J ou K, conforme aplicavel) atraves das anilhas (L, se aplicavel), dos furos de montagem tipo "lagrima" e dos espacadores (N ou P, conforme aplicavel) no monitor. Aperte os quatro parafusos. Não aperte em demasia!
- Prossiga com o passo "INSTALAR A UNIDADE DO BRAÇO NA PLACA DE PAREDE".
