| Type de produit | Hotte aspirante |
| Marque | CDA |
| Modèle | EVC4BL |
| Installation | Évacuation extérieure (Fig.1B) ou recyclage (Fig.1A) |
| Alimentation électrique | Monophasé, 220-240V / 50Hz, classe II (sans terre) |
| Raccordement | MARRON = L, BLEU = N |
| Nombre de vitesses | 3 vitesses + fonction Intense (10 min) |
| Éclairage | Lampes halogènes (Fig.15) |
| Commandes | 6 touches : Éclairage, Arrêt, 1ère, 2ème, 3ème vitesse, Minuteur arrêt automatique 15 min |
| Fonctions spéciales | Clean air : marche 10 min/h, Indicateur saturation filtres, Minuteur 15 min |
| Filtre anti-graisse | Acrylique (à remplacer selon usure) ou métallique/aluminium (lavables au lave-vaisselle) |
| Entretien filtre anti-graisse | Lavage tous les 2 mois minimum |
| Filtre à charbon actif | Non lavable, à remplacer tous les 4 mois |
| Distance de sécurité | Minimum 65 cm entre plan de cuisson et partie la plus basse de la hotte |
| Diamètre d'évacuation conseillé | 150 mm |
| Type d'installation murale | Montage mural avec gabarit de perçage, vis et chevilles adaptées |
| Indicateur saturation | Touche A clignotante : toutes les 2 s = laver filtre graisse ; toutes les 0,5 s = changer charbon |
| Réinitialisation indicateur | Appuyer 5 s sur touche A après entretien |
| Consignes de sécurité | Ne pas flamber sous la hotte, éviter inversion de flux, prévoir ventilation si utilisation simultanée avec brûleurs non électriques |
| Puissance maximale | Voir plaquette d'identification à l'intérieur de la hotte |
FOIRE AUX QUESTIONS - EVC4BL CDA
Questions des utilisateurs sur EVC4BL CDA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice EVC4BL - CDA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EVC4BL de la marque CDA.
MODE D'EMPLOI EVC4BL CDA


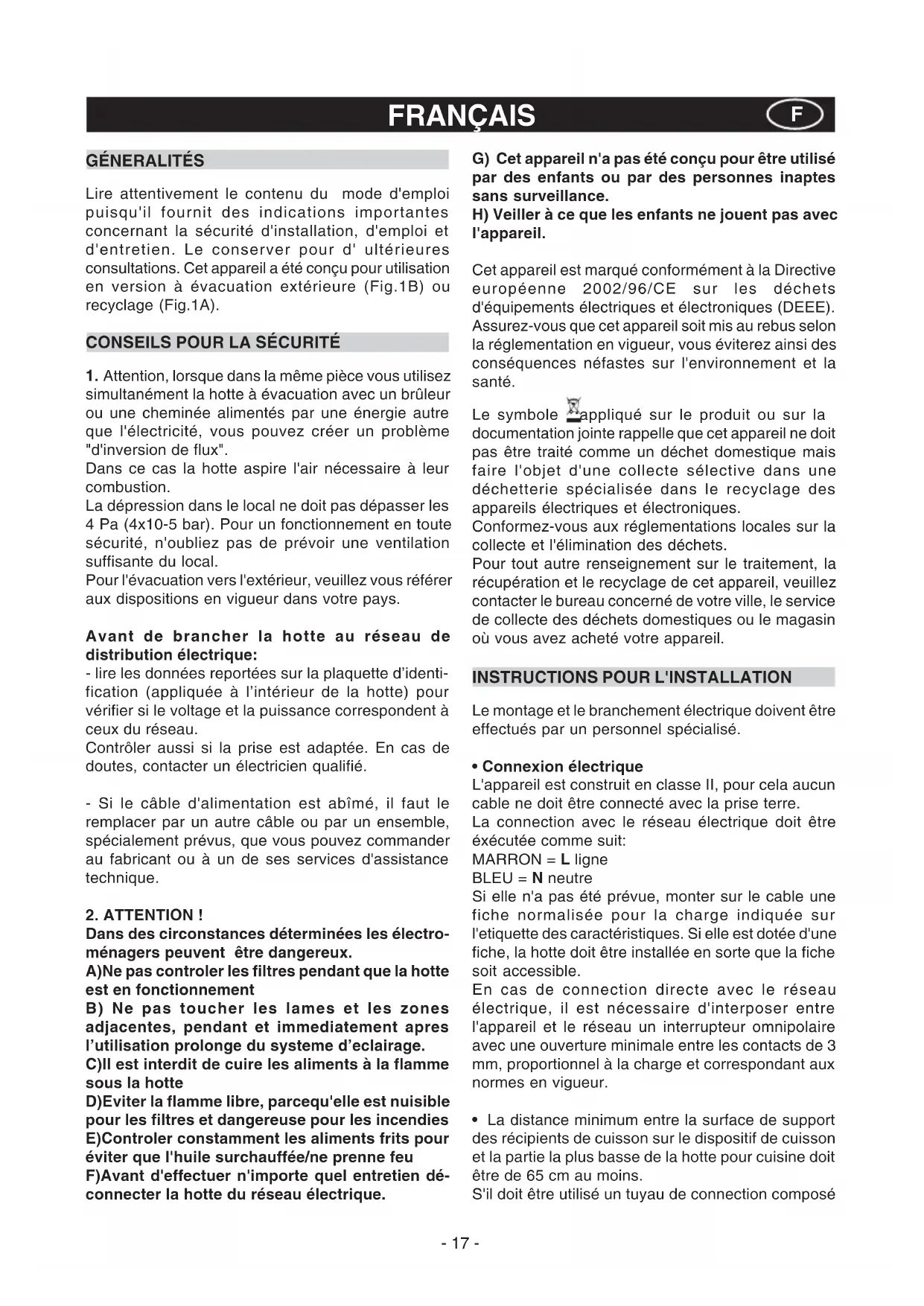

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. Cet appareil a été conçu pour utilisation en version à évacuation extérieure (Fig.1B) ou recyclage (Fig.1A).
CONSEILS POUR LA SÉCURITÉ
- Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux".
Dans ce cas la hotte aspire l'air nécessaire à leur combustion.
La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local.
Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.
Avant de brancher la hotte au réseau de distribution électrique:
- lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau.
Contrôler aussi si la prise est adaptée. En cas de doutes, contacter un électricien qualifié.
- Si le câble d'alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
2. ATTENTION!
Dans des circonstances déterminées les électroménagers peuvent être dangereux.
A) Ne pas controller les filtres pendant que la hotte est en fonctionnement
B) Ne pas toucher les lames et les zones adjacentes, pendant et immediatement après l'utilisation prolonge du système d'eclairage.
C) Il est interdit de cuire les aliments à la flamme sous la hotte
D) Eviter la flamme libre, parcequ'elle est nuisible pour les filtres et dangereuse pour les incendies E) Controller constamment les aliments frits pour éviter que l'huile surchauffée/ne prenne feu
F) Avant d'effectuer n'importe quel entretien déconnecter la hotte du réseau électrique.
G) Cet appareil n'a pas été conçu pour être utilisé par des enfants ou par des personnes inaptes sans surveillance.
H) Veiller à ce que les enfants ne jouent pas avec l'appareil.
Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE).
Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.
Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques.
Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets.
Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.
INSTRUCTIONS POUR L'INSTALLATION
Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.
- Connexion électrique
L'appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre.
La connection avec le réseau électrique doit être exécutée comme suit:
MARRON = L ligne
BLEU = N neutre
Si elle n'a pas été prévue, monter sur le cable une fiche normalisée pour la charge indiquée sur l'etiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit accessible.
En cas de connection directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.
- La distance minimum entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins.
S'il doit être utilisé un tuyau de connection composé
de deux ou plusieurs parties, la partie superieure doit être à l'extérieur de celle inférieure.
Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique.
En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.2c).
S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
- Nous conseillons d'utiliser un tuyau d'évacuation de l'air diamètre 150.
L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore
Remarque!
- Pour installer l'appareil, il est conseillé de se faire aider par une autre personne.
Attention!
- Avant de procéder aux opérations d'installation de l'appareil, ouvrez l'emballage, sortez la hotte et posez-la sur un plan pratique pour pouvoir la manier plus facilement (fig.2a).
Ouvrez le panneau en exerçant une pression à l'endroit indiqué (fig. 2b).
Otez le panneau en aluminium en tirant sur la poignée comme illustré (fig. 2c). Si le produit est équipé de filtres à charbon actif, retirez-les en tirant le levier vers l'extérieur, comme illustré (fig. 2d).
• Montage de la hotte
Le produit est fourni déjà assemblé. Pour procéder à son montage, effectuez les opérations suivantes :

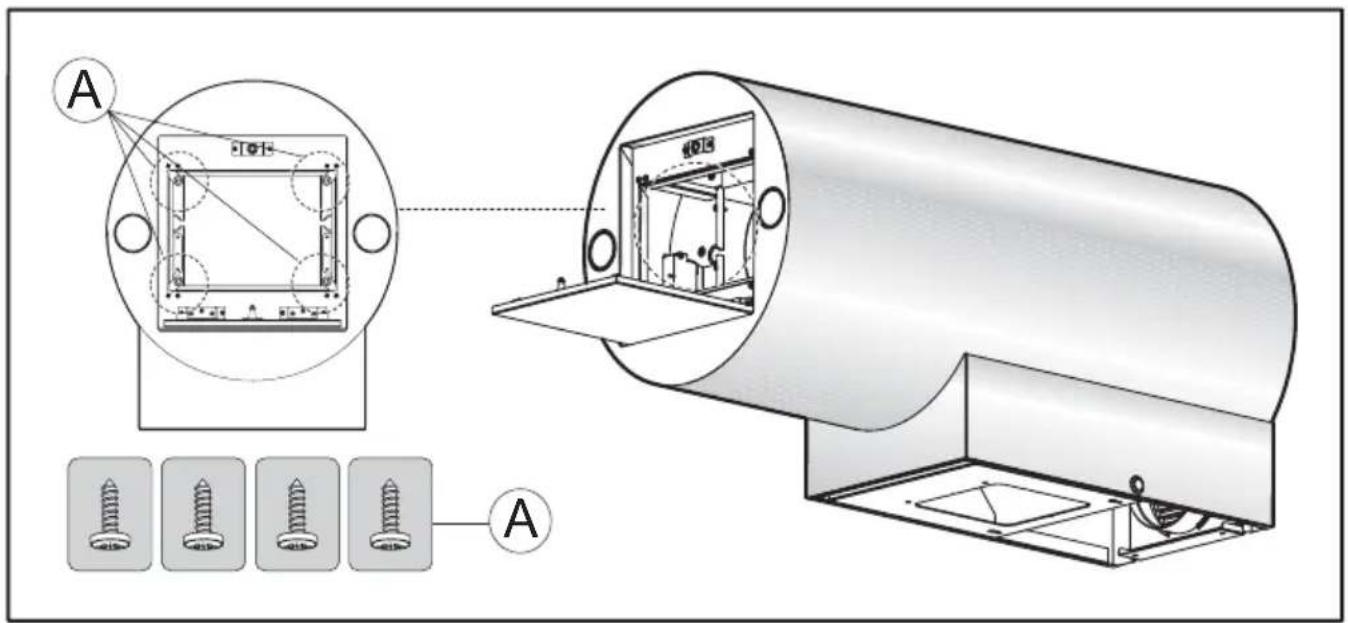

- Retirez les quatre vis A comme illustré (fig. 3).
- Séparez la hotte de la structure, retirez les bouchons puis les vis B comme illustré fig. 4.
- Fixation murale
- Positionnez le gabarit de perçage contre le mur (en respectant bien la distance minimale de sécurité du plan de cuisson).
Repérez et percez les trous de fixation
- Fixez les 2 vis C sans serrer à fond et les chevilles expansives (fig. 6).
- Une fois le réglage effectué, fixez définitivement le groupe moteur X à l'aide des 2 vis D (fig.6).
- Fixez au mur la bride de l'évacuation de l'air Y à l'aide des 2 vis E (fig.6).
- Accrochez le groupe moteur X au mur, alignez-le à l'horizontale et vissez les vis C (fig. 6).
- Pour les opérations de montage, utilisez des vis et des chevilles expansives adaptées à la nature du mur (béton armé par ex. ou placoplâtre, etc.).
- Si les vis et les chevilles sont fournies avec l'appareil, assurez-vous qu'elles soient bien adaptées
à la nature du mur qui supportera la hotte.
- S'il s'agit d'un modèle de hotte version recyclage, avant de fixer la hotte à la structure, fixez le tuyau flexible C (non fourni) à l'orifice de sortie de l'air D de la hotte et à la bride de l'évacuation de l'air E (fig.8).
- S'il s'agit d'un modèle de hotte version évacuation extérieure, ne retirez la grille F (fig. 10) que s'il vous faut faire passer le tuyau d'évacuation de l'air à l'intérieur de la bride de sortie de l'air E fig. 9.
- Raccordez le tuyau flexible C à l'orifice de sortie de l'air D qui sera, à son tour, raccordé au trou d'évacuation de l'air préparé au préalable.
- Positionnez la hotte A contre le mur (fig. 7) et alignez-la à la structure en la poussant vers le haut (fig. 11).
- Fixez d'abord les vis latérales D (indiquées fig. 12) qui fixent la hotte à la structure support, et ensuite les vis A (indiquées fig. 13) situées dans la partie inférieure de la hotte.
- Raccordement électrique
Avant de procéder au raccordement, dévissez les 4 vis D des deux boîtiers et ouvrez les couvercles (Fig.14)
- Procédez aux connexions électriques voulues entre le corps de la hotte et le groupe moteur. (Fig. 14 A et B).
EMPLOI ET ENTRETIEN
- Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié.
Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.
- Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.
Le filtre acrylique, posé sur la grille, signale par un changement de couleur de ses inscriptions, visibles à travers la grille, et par l'encre qui s'étend qu'il est temps de procéder à son remplacement. Il faut installer le nouveau filtre de manière à ce que les inscriptions soient visibles de l'extérieur de la hotte. Si les filtres acryliques sont dépourvus d'inscriptions, ou en cas de présence de filtres métalliques ou de panneau en aluminium, pour éviter tout risque d'incendie, il est nécessaire de laver les filtres au moins tous les deux mois en procédant comme suit :
- retirer le filtre de la hotte et le laver avec de l'eau et un détergent liquide neutre, laisser la saleté se décoller.
- Rincer abondamment à l'eau tiède et laisser sécher. Les filtres métalliques et/ou le panneau en aluminium sont lavables au lave-vaisselle. Après plusieurs
lavages, les filtres ou le panneau en aluminium peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement.
Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti-graisse.
- Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.
- Nettoyer fréquemment tous les dépôts sur le ventilateur et les autres surfaces à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
- N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.
- Remplacement des lampes halogènes (Fig. 15). Pour changer les lampes halogènes B, poussez vers le bas, de l'intérieur de la hotte, en vous servant de deux doigts comme illustré (fig.15).
Remplacez-les par des lampes de même type.
- COMMANDES: (Fig.16) Lumineux le symbole sont le suivant:
A = touche ECLAIRAGE
B = touche OFF
C = touche PREMIERE VITESSE
D = touche DEUXIEME VITESSE
E = touche TROISIEME VITESSE
F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes
- Si votre appareil possède la fonction vitesse INTENSE, maintenir appuyé pendant environ 2 secondes le bouton E pour activer la fonction pendant 10 minutes, après quoi elle retournera à la vitesse établie en précédence.
Quand la fonction est active, la LED clignote. Pour l'interrompre avant les 10 minutes, presser de nouveau sur la touche E.
- En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction « clean air » s'active. Cette fonction démarre le moteur pour 10 minutes par heure à la première vitesse.
Dès que la fonction est activée, le moteur démarre en 1 ^ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. A la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1 ^ère vitesse 50 minutes plus tard. Les diodes
électroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe quelle touche à l'exception des touches de lumière, la hotte retourne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction « clean air » se désactive et le moteur passe directement à la 2ème vitesse ; en appuyant sur le bouton B la fonction se désactive)
- Saturation filtres anti-gras/charbon actif :
- Quand la touche A se met à clignoter par intervalles de 2 secondes, il est temps de laver les filtres anti-gras.
- Quand la touche A se met à clignoter par intervalles de 0,5 secondes, il est temps de changer les filtres à charbon.
Après avoir remis le filtre propre à sa place, procéder à une remise à zéro la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que cette dernière cesse de clignoter.
NOUS DECLINOSTOUTE RESPONSABILITE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
