EVC4BL - Dunstabzugshaube CDA - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	CDA
Modell	EVC4BL
Installation	Abluft (Fig.1B) oder Umluft (Fig.1A)
Stromversorgung	Einphasig, 220-240V / 50Hz, Schutzklasse II (ohne Erde)
Anschluss	BRAUN = L, BLAU = N
Anzahl der Geschwindigkeiten	3 Stufen + Intensivfunktion (10 Min.)
Beleuchtung	Halogenlampen (Abb.15)
Bedienelemente	6 Tasten: Beleuchtung, Aus, 1. Stufe, 2. Stufe, 3. Stufe, Timer automatische Abschaltung 15 Min.
Sonderfunktionen	Clean air: läuft 10 Min./h, Sättigungsanzeige Filter, Timer 15 Min.
Fettfilter	Acryl (je nach Verschleiß zu ersetzen) oder Metall/Aluminium (spülmaschinengeeignet)
Wartung Fettfilter	Reinigung mindestens alle 2 Monate
Aktivkohlefilter	Nicht waschbar, alle 4 Monate ersetzen
Sicherheitsabstand	Mindestens 65 cm zwischen Kochfläche und unterstem Teil der Haube
Empfohlener Abluftdurchmesser	150 mm
Art der Wandmontage	Wandmontage mit Bohrschablone, passenden Schrauben und Dübeln
Sättigungsanzeige	Taste A blinkt: alle 2 s = Fettfilter reinigen; alle 0,5 s = Aktivkohlefilter wechseln
Zurücksetzen der Anzeige	Taste A nach Wartung 5 s lang drücken
Sicherheitshinweise	Nicht unter der Haube flambieren, Rückströmung vermeiden, Belüftung vorsehen bei gleichzeitiger Nutzung mit nicht-elektrischen Brennern
Maximale Leistung	Siehe Typenschild im Inneren der Haube

Häufig gestellte Fragen - EVC4BL CDA

Wie groß muss der Mindestabstand zwischen Dunstabzugshaube und Kochfläche sein?

Der Mindestabstand beträgt 65 cm zwischen der Auflagefläche der Kochgefäße und dem untersten Teil der Haube.

Wie installiere ich die Haube im Umluftbetrieb?

Für den Umluftbetrieb befestigen Sie einen flexiblen Schlauch (nicht im Lieferumfang) an der Luftauslassöffnung D und am Flansch E (Abb.8). Die Aktivkohlefilter müssen eingesetzt sein.

Wie reinige ich die Fettfilter?

Entfernen Sie den Filter, waschen Sie ihn mit Wasser und einem neutralen Flüssigreiniger, spülen Sie ihn gründlich ab und trocknen Sie ihn. Metall- oder Aluminiumfilter sind spülmaschinengeeignet. Reinigen Sie mindestens alle 2 Monate.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss etwa alle 4 Monate ersetzt werden, da er weder waschbar noch regenerierbar ist.

Wie ist das Blinken der Taste A zu interpretieren?

Wenn die Taste A alle 2 Sekunden blinkt, müssen die Fettfilter gereinigt werden. Wenn sie alle 0,5 Sekunden blinkt, müssen die Aktivkohlefilter gewechselt werden.

Wie setze ich die Sättigungsanzeige nach der Wartung zurück?

Nachdem Sie die sauberen oder neuen Filter eingesetzt haben, drücken Sie die Taste A 5 Sekunden lang, bis das Blinken aufhört.

Was tun, wenn die Haube nach 10 Minuten abschaltet?

Das ist die aktivierte Clean-Air-Funktion. Sie lässt den Motor 10 Minuten pro Stunde auf der 1. Stufe laufen. Um sie zu deaktivieren, drücken Sie eine beliebige Taste außer der Beleuchtungstaste.

Wie tausche ich die Halogenlampen aus?

Drücken Sie die Lampen mit zwei Fingern von innen nach unten (Abb.15). Ersetzen Sie sie durch Lampen gleichen Typs.

Kann ich die Haube ohne Außenabluft verwenden?

Ja, im Umluftbetrieb. Dazu müssen Aktivkohlefilter installiert werden, um die Luft zu filtern, bevor sie in den Raum zurückgeführt wird.

Was tun bei Fehlfunktionen der Anzeige oder der Bedienelemente?

Trennen Sie die Haube für einige Minuten vom Stromnetz und schließen Sie sie wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten technischen Kundendienst.

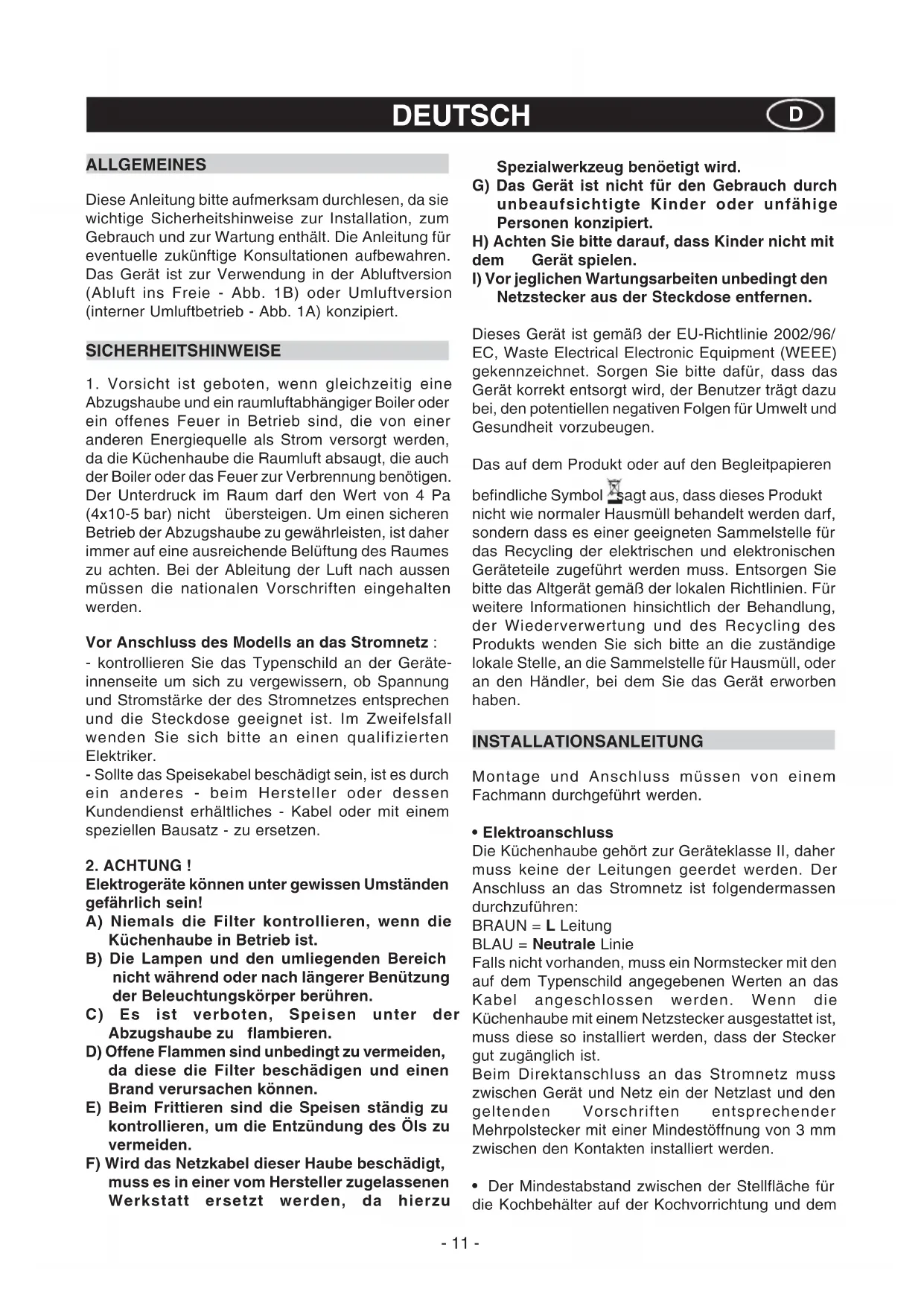

BEDIENUNGSANLEITUNG EVC4BL CDA

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät ist zur Verwendung in der Abluftversion (Abluft ins Freie - Abb. 1B) oder Umluftversion (interner Umluftbetrieb - Abb. 1A) konzipiert.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz :

- kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten Elektriker.

- Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.

2. ACHTUNG!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Küchenhaube in Betrieb ist.

B) Die Lampen und den umliegenden Bereich nicht während oder nach längerer Benützung der Beleuchtungskörper berühren.

C) Es ist verboten, Speisen unter der Abzugshaube zu flambieren.

D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.

E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um die Entzündung des Öls zu vermeiden.

F) Wird das Netzkabel dieser Haube beschädigt, muss es in einer vom Hersteller zugelassenen Werkstatt ersetzt werden, da hierzu

Spezialwerkzeug benötigt wird.

G) Das Gerät ist nicht für den Gebrauch durch unbeaufsichtigte Kinder oder unfähige Personen konzipiert.

H) Achten Sie bitte darauf, dass Kinder nicht mit dem Gerät spielen.

I) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der Benutzer trägt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren

befindliche Symbol sagt aus, dass dieses Produkt nicht wie normaler Hausmüll behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteteile zugeführt werden muss. Entsorgen Sie bitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sich bitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Händler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

- Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = L Leitung

BLAU = Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist.

Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

- Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem

unteren Teil der Abzugshaube muss mindestens 65 cm betragen.

Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben läßt (Abb.2c). Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.

- Es empfiehlt sich der Einsatz eines Abluftrohres, das einen Durchmesser von 150 mm aufweist. Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

Anmerkung!

- Zur Installation dieses Produkts empfiehlt sich der Einsatz einer zweiten Person.

Achtung!

- Bevor Sie mit der Montage beginnen, öffnen Sie zur einfacheren Handhabung der Dunstabzugshaube die Verpackung, entnehmen Sie die Dunstabzugshaube und legen Sie sie auf einer bequemen Fläche ab (Abb. 2a).

Öffnen Sie das Paneel, indem Sie auf die in der Abb. 2b gezeigte Stelle drücken.

Entfernen Sie das Aluminiumpaneel, indem Sie am Griff, wie in der Abb. 2c dargestellt, ziehen. Wenn das Gerät mit Aktivkohlefiltern ausgestattet ist, entfernen Sie diese, indem Sie den Hebel nach außen ziehen (siehe Abb. 2d).

• Montage der Abzugshaube

Das Produkt wird fertig zusammengebaut geliefert. Zur Montage gehen Sie wie nachfolgend beschrieben vor:

- Entfernen Sie die vier Schrauben A, wie in der Abb. 3 dargestellt.

- Trennen Sie das Gerätegehäuse von der Struktur, indem Sie die Stopfen und dann die Schrauben B entsprechend der Abb. 4 entfernen.

• Befestigung an der Wand

- Legen Sie die Befestigungsschablone an der Wand an. (Achten Sie hierbei auf den Mindestabstand zwischen Kochfeld und Dunstabzugshaube.)

Markieren und bohren Sie die Befestigungslöcher.

- Befestigen Sie die 2 Schrauben C, ohne sie vollständig anzuziehen, sowie die Spreizdübel (Abb. 6).

- Nach erfolgter Ausrichtung befestigen Sie die Motoreneinheit X endgültig mittels der 2 Schrauben D (Abb. 6).

- Bringen Sie die Halterung Y des Luftabzugs mit Hilfe

der 2 Schrauben E an der Wand an (Abb. 6).

- Positionieren Sie die Motoreneinheit X an der Wand, richten Sie sie waagrecht aus und drehen Sie die Schrauben C ein (Abb. 6).

- Verwenden Sie zur Geräteinstallation Schrauben und Spreizdübel, die für die jeweilige Wandart (zum Beispiel: Stahlbetonwände, Wände aus Gipspappe usw.) geeignet sind.

- Sollten die Schrauben und Dübel als Geräteausstattung mitgeliefert werden, stellen Sie bitte sicher, dass sie sich für die Art von Wand, an der das Gerät montiert werden soll, eignen.

- Ist Ihr Modell ein Umluftgerät, bringen Sie den Schlauch C (nicht mitgeliefert) an der Luftabzugsöffnung D der Dunstabzugshaube und des Luftabzugsflansches E an (Abb. 8), bevor Sie das Gerätegehäuse an der Struktur befestigen.

- Ist Ihr Modell ein Abluftgerät, entfernen Sie das Gitter F (Abb. 10) nur, falls die Abluftleitung durch die Halterung E des Luftabzugs (Abb. 9) geführt werden muss.

- Schließen Sie den Schlauch C an der Luftabzugsöffnung D an, die wiederum mit dem zuvor vorgesehenen Ausschnitt für die Luftableitung verbunden wird.

- Positionieren Sie das Gerätegehäuse A an der Wand (Abb. 7) und richten Sie es an der Struktur aus, indem Sie es nach oben schieben (Abb. 11).

- Bringen Sie zuerst die seitlichen Schrauben D des Gerätegehäuses an, die mit der darunter befindlichen Struktur verbunden werden (siehe Abb. 12), und drehen Sie dann die Schrauben A im unteren Teil der Dunstabzugshaube gemäß der Abb.13 ein.

- Elektrischer Anschluss

Schrauben Sie vor dem elektrischen Anschluss die 4 Schrauben D der beiden Gehäuse heraus und öffnen Sie die Abdeckungen (Abb.14).

- Stellen Sie die elektrische Verbindung zwischen dem Haubenkörper und der Motoreneinheit her (siehe Abb. 14 A und B).

BENUTZUNG UND WARTUNG

- Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

- Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besonders ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen

Zeitabschnitten gereinigt werden.

Der auf dem Gitter befindliche Acrylfilter ist jedes Mal dann auszutauschen, wenn die durch das Gitter sichtbaren Aufschriften Farbveränderungen aufweisen und die Tinte ausläuft. Der neue Filter ist so einzulegen, dass die Aufschriften durch das Gitter hindurch vom Äußeren der Dunstabzugshaube her sichtbar sind.

Im Falle von Acrylfiltern ohne Schriften, Metallfiltern oder Filtern in Form von Alupaneelen muss die Reinigung spätestens alle 2 Monate erfolgen, um Brandgefahr vorzubeugen. Gehen Sie hierzu wie folgt vor:

• Filter vom Gitter abnehmen und in einer milden Spüllauge reinigen, eventuell etwas einweichen lassen.
• Abschließend gründlich lauwarm abspülen und trocknen lassen.

Die Metallfilter und/oder Alupaneele können auch im Geschirrspüler gereinigt werden. Nach mehrmaligem Reinigen der Filter (bei Alufiltern oder -paneelen) könnten Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben.

Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.

- Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt von der mehr oder minder langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger häufigen Reinigung des Fettfilters ab.

- Alle auf dem Lüftergehäuse und den anderen Teilen der Haube angesammelten Rückstände sind regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel zu entfernen.

• Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlängerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

• Austausch der Halogenlampen (Abb. 15).

Zum Austausch der Halogenlampen B drücken Sie die Lampen mit zwei Fingern aus dem Inneren der Dunstabzugshaube nach unten, wie in der Abbildung 15 zu sehen ist.

Tauschen Sie die Lampe durch eine desselben Typs aus.

• BEDIENUNG: (Abb.16) DER BELEUCHTUNG die

SimboLbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG

B = Taste OFF

C = Taste ERSTE GESCHWINDIGKEIT

D = Taste ZWEITE GESCHWINDIGKEIT

E = Taste DRITTE GESCHWINDIGKEIT

F = TIMER AUTOMATISCHES ANHALTEN nach 15 Minuten

- Wenn Ihr Gerät mit der Funktion INTENSIVE Geschwindigkeit ausgestattet ist, etwa zwei Sekunden lang die Taste E drücken, dann wird diese aktiviert (dann wird diese) 10 Minuten lang aktiviert, danach kehrt es zu der zuvor eingestellten Geschwindigkeit zurück.

Wenn die Funktion aktiv ist, blinkt die LED. Um sie vor Ablauf der 10 Minuten zu unterbrechen, wieder die Taste E drücken.

- Wenn die Taste F zwei Sekunden lang gedrückt wird (bei ausgeschalteter Haube), wird die Funktion "clean air" aktiviert. Diese Funktion bewirkt das Anschalten des Motors für 10 Minuten pro Stunde mit der ersten Geschwindigkeit. Sofort nach der Aktivierung der Funktion startet der Motor mit der 1. Geschwindigkeit für die Dauer von 10 Minuten, während dieser Zeit müssen die Taste F und die Taste C gleichzeitig blinken. Nach Ablaufen dieser Zeit geht der Motor aus, und die Led der Taste F leuchtet fest weiter, bis der Motor nach weiteren 50 Minuten mit der ersten Geschwindigkeit neu startet und die Leds F und C wieder anfangen, 10 Minuten lang zu blinken, und so weiter. Durch Drücken jeder beliebigen Taste außer den Lichtern kehrt die Haube sofort zu ihrem normalen Funktionieren zurück (Beispiel: Wenn ich die Taste D drücke, wird die Funktion "clean air" deaktiviert, und der Motor geht sofort in die 2. Geschwindigkeit; wenn die Taste B gedrückt wird, wird die Funktion deaktiviert)

- Sättigung der Fett- und Aktivkohlefilter:

• Leuchtet die Taste A alle 2 Sek. auf, müssen die Fettfilter gereinigt werden.
• Leuchtet die Taste A alle 0,5 Sek. auf, müssen die Kohlefilter ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält bis diese aufhört zu blinken.

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZU-RUCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
