NetFly UP3 WN - Carte réseau / adaptateur ATLANTIS-LAND - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de produit	Carte réseau / adaptateur
Normes Wi-Fi	802.11b/g/n
Fréquence	2.4 GHz
Débit maximal	300 Mbps
Connectivité	USB 2.0
Dimensions	Compact, léger
Système d'exploitation compatible	Windows, Linux
Utilisation	Connexion sans fil à un réseau Wi-Fi pour ordinateurs et autres appareils compatibles.
Maintenance	Pas d'entretien particulier requis, mise à jour des pilotes recommandée.
Sécurité	Support des protocoles de sécurité WPA/WPA2.
Informations générales	Idéal pour les utilisateurs souhaitant une connexion sans fil stable et rapide.

FOIRE AUX QUESTIONS - NetFly UP3 WN ATLANTIS-LAND

Comment installer l'Atlantis Land NetFly UP3 WN sur mon ordinateur ?

Pour installer l'Atlantis Land NetFly UP3 WN, insérez l'adaptateur dans un port USB disponible de votre ordinateur. Le système devrait détecter automatiquement le matériel et installer les pilotes nécessaires. Si cela ne se produit pas, consultez le site Web du fabricant pour télécharger les pilotes manuellement.

Pourquoi ma connexion Wi-Fi est-elle lente avec l'Atlantis Land NetFly UP3 WN ?

Une connexion lente peut être due à plusieurs facteurs : éloignement du routeur, interférences d'autres appareils, ou bande passante insuffisante. Assurez-vous que l'adaptateur est à portée du routeur et essayez de réduire les interférences en éloignant d'autres appareils électroniques.

Mon Atlantis Land NetFly UP3 WN n'est pas détecté par mon ordinateur, que faire ?

Assurez-vous que l'adaptateur est correctement inséré dans le port USB. Essayez de le connecter à un autre port USB ou à un autre ordinateur pour vérifier s'il fonctionne. Si le problème persiste, il peut être nécessaire de réinstaller les pilotes ou de contacter le support technique.

Comment réinitialiser l'Atlantis Land NetFly UP3 WN ?

Il n'y a pas de bouton de réinitialisation sur l'adaptateur. Pour réinitialiser les paramètres de connexion, vous pouvez déconnecter l'adaptateur, désinstaller les pilotes, puis les réinstaller après un redémarrage de l'ordinateur.

L'Atlantis Land NetFly UP3 WN est-il compatible avec Windows 10 ?

Oui, l'Atlantis Land NetFly UP3 WN est compatible avec Windows 10. Assurez-vous de télécharger les derniers pilotes depuis le site du fabricant pour garantir une performance optimale.

Comment améliorer la portée de mon Atlantis Land NetFly UP3 WN ?

Pour améliorer la portée, essayez de placer l'adaptateur dans une position où il a une vue dégagée sur le routeur. Évitez les murs épais et les objets métalliques entre l'adaptateur et le routeur.

Que faire si l'Atlantis Land NetFly UP3 WN perd fréquemment la connexion ?

Si l'adaptateur perd fréquemment la connexion, vérifiez si le signal Wi-Fi est stable. Redémarrez votre routeur et l'adaptateur, et assurez-vous que les pilotes sont à jour. Si le problème persiste, envisagez de tester l'adaptateur sur un autre réseau Wi-Fi.

MODE D'EMPLOI NetFly UP3 WN ATLANTIS-LAND

Ce produit est couvert par une garantie Atlantis de 2 ans. Pour des informations plus détaillées, reférez-vous svp au site Web www.atlantis-land.com.

DEUTSCH

1.1 Modes de Fonctionnement 67
1.2 Besoin système 69

2.Contenu de I'emballage. 69
3. INSTALLATION SOFTWARE 69

3.1 Installation Sous Windows 69
3.2 Supprimer les drivers et l'utilitaire 70

1. INSTALLATION HARDWARE 70

4.1 Connecter I'adaptateur USB 70
4.2 Logiciel de configuration 70

1. LOGICIEL DE CONFIGURATION POUR WINDOWS 72

5.1 General 72
5.2 Profiles 73
5.3 Available Network 74
5.4 Status 77
5.5 Statistics 77

1. Support 79

APPENDICE A: Configuration de l'adresse IP avec un serveur DHCP dans le réseau . 80
APPENDICE B: Configuration de la connexion sans fils en utilisant l'utilitaire de Windows 82
APPENDICE C: AP Mode 83

APPENDIX

APPENDICE D: Résolution de problèmes 86
APPENDIX A: Technical Specifications 89

Atlantis

AVVERTENZE

Copyright. 2002 est la propriété de cette société. Tout droits réservés. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvégarde où la traduction dans une autre langue ou en langage informatique quels qu'ils soient, de la présente publication, sous quelque forme que ce soit ou quelque en soit le moyen, électronique, mécanique, magnétique, optique, chimique, manuel ou de tout autre genre, sans avoir obtenu préalablement l'autorisation de notre entreprise.

Non-responsabilité

La présente entreprise n'admet ni requêtes ni de garantie, explicites ou implicites, au sujet du contenu et de manière spécifique exclue la possibilité de garantie, communicabilité ou adaptabilité pour des finalités particulières. Le logiciel décrit dans leprésent manuel est vendu ou concédé en licence "tel quel". Si les programmes devaientprésent des problèmes après l'achat, l'acquéréur (et non pas la présente entreprise, son distributeur ou concessionnaire) est tenu de prendre en charge tous les coûts de manutention ainsi que les coûts dus à des dommages accidentels ou des conséquences dérivants d'un défaut du logiciel. La présente entreprise se réserve en outre le droit de revoir le contenu de cette publication et d'y apporter des modifications de temps en temps, sans obligation d'informer les utilisateurs de ces changements. Nous avons fait tout notre possible afin d'éviter la présence d'erreurs dans le texte, les images, les tableaux générés dans ce manuel et dans le Cd-Rom. Cependant, nous ne pouvons pas garantir l'absence totale d'erreurs et/ou d'omissions, nous vous remercions donc de nous les signaler et vous prions de nous en excuser. Enfin, nous ne pouvons être tenus pour responsables dans quelque perte que ce soit, dommage ou incompréhension à la suite directe ou indirecte de l'utilisation de notre manuel, le logiciel Cd-Rom et/ou disque dur.

Toutes les marques ou noms de produits mentionnés dans le present manuel sont des marques commerciales et/ou brevetées par leurs propriétaires respectifs.

Marquage CE

Cet apparéil peut cause des interférences radio, dans ce cas nous vous inviteurs à prendre les contre-mesures appropriées.

ATTENTION

Laisser au moins 30 cm de distance entre les antennes du dispositif et les utilisateurs. Domaine de régulation

Chaque pays utilise des bandes de fréquences fixées par cet organisme, l'utilisateur final doit donc s'assurer du bon réglage de son AP sur un canal autorisé dans son pays.

Atlantis

Déclaration de Conformité

Cet apparéil a été testé et est conforme à la Directive 1999/5/CE du Parlement européen et du Conseil concernant les équipements hertziens et les équipements de terminaux de télécommunications et la reconnaissance mutuelle de leur conformité. ÀpRES évaluation du matériel, celui-ci est conforme aux normes suivantes : EN 300.328 (radio), EN 301 489-1, EN 301 489-17(compatibilité électromagnétique), EN 60950-1 (sécurité) et EN50385. Ce matériel peut être utilisé dasn tous les pays de l'Union Européenne et dans tous les pays appliquant la Directive 1999/5/CE, sans limitations, à l'exception des pays suivants :

France:

En cas d'utilisation de ce matériel en extérieur, la puissance de sortie est limitée dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART: www.artelecom.fr

Site	Plage de fréquences (MHz)	Puisance (EIRP)
Intérieur (aucune restriction)	2400-2483,5	100mW(20dBm)
Extérieur	2400-24542454-2483,5	100mW(20dBm)10mW(10dBm)

Italie :

Cet apparéil est conforme à l'interface radio nationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriété de l'acquérur nécessite une autorisation générale. Pour da plus amples informations, consultez le site www.comunicazioni.it

Luxembourg: Il faut demander une autorisation pour l'installation de cet apparéil.

Norvège (NO): il est interdirit d'utiliser cet apparéil (20Km) proche de Ny Alesund

Russie (CCP): Utiliser seulement à l'Intérieur.

Déclaration de Conformité

Nous déclarons que cet apparéil a été testé et est conforme à la Directive 99/5/CE du Parlement européen et du Conseil concernant les équipements hertziens et les équipements de terminaux de télécommunications et la reconnaissance mutuelle de leur conformité. Il est possible de télécharger sur le site web (www.atlantis-land.com) le document complet.

Atlantis

Information importante sur le recyclage et le traitement de cet équipement

Le symbole représentant une poubelle sur roues barrée d'une croix, qui est imprimé sur l'étiquette ou l'emballage du produit, indique que cet équipement ne doit pas être éliminé avec les déchets municipaux non triés mais doit faire l'objet d'une collecte sélective.

Les déchets d'équipements électriques etlectroniques doivent être traités séparément afin d'éviter que les matières dangereuses contenues dans ces équipements ne soient enterrées, ce qui pourrait occasionner des risques futurs pour l'environnement et la santé humaine. De plus, certains éléments des déchets d'équipements électriques etlectroniques pourront être réutilisés et recyclés, ce qui contribuera à réduire les quantités de déchets à eliminer et à limiter l'epuisement des ressources naturelles.

En tant qu'utilisateur de cet équipement, vous étés charge de rapporter ce déchet d'équipementlectronique à un centre de collecte autorisé par votre commune. Vous pouvez obtenir, auprès de votre commune ou du groupement auquel elle apparcient, de plus amples informations sur votre centre de collecte le plus proche.

Si vous achetez un équipement électrique ou electronique, le distributeur reprendra gratuitemment l'equipement usage que vous lui cederez, dans la limite de la quantite et du type d'equipement vendu.

Votre participation à la collecte sélective des déchets d'équipements électriques et électroniques est essentielle pour garantir que les objectifs de protection de l'environnement et de la santé humaine seront atteints.

PS: Les informations susmentionnées sont fournies ici en conformité avec la Directive 2002/96/CE et le Décret n° 2005-829 du 20 juillet 2005 relat à la composition des équipements électriques etlectroniques et à l'élimination des déchets issus de ces équipements qui prévoient des procédures de collecte sélective et de traitement et d'élimination spécifique aux déchets d'équipements électriques et electroniques. Pour de plus amples informations, nous vous invitonsà consulter notre site Internet à l'adresse suivante www.atlantis-land.com.

Atlantis

Félicitations pour avoir choisit ceproduit. Ce manuel a été rédigé pour une utilisation avancée de l'Adaptateur Wireless USB, le terme Adaptateur sera utilisé dans ce manuel pour désigner cet apparéil.

1. ADAPTATEUR WIRELESS

L'adaptateur Wireless NetFly USB est un adaptateur réseau Sans fil utilisable à la maison, au bureau ou dans des lieux publics. Ce produit gère la vitesse de transfert jusqu'à 150Mbps et peut auto-négocier les vittesses (de 54, 48, 36, 24, 18, 12, 9, 6 Mbps (IEEE 802.11g) ou 11, 5.5, 2, 1 Mbps (IEEE802.11b)) et d'envoyer sur le réseau sans fil aussi du video HD.

Avec ces fonctions intégrées, le produit vous donne la flexibilité nécessaire pour configurer le dispositif de manière à répondre aux besoin de votre environnement.

Les chipsets support le Wi-Fi Protected Access (WPA/WPA2) et le nouveau standard de sécurité IEEE802.11i en hardware, ainsi que le moteur d'encryptage haute vitesse sans dégradation des performances.

Les fonctions de sécurité avancée vous protégent des attaques de hacker.

Il est compatible avec les systèmes Windows XP/Vista/7, Linux et MAC OS X et fonctionne aussi en mode Ad-Hoc (d'un ordinateur à un autre) ou en mode Infrastructure (d'un ordinateur à un point d'accès). L'adaptateur est aussi capable de fonctionner comme Point d'Accès.

1.1 Modes de Fonctionnement

A la différence des réseaux filaires (LAN), les réseaux Sans fil (WLAN) peuvent fonctionner selon deux modes différents: infrastructure ou ad-hoc.

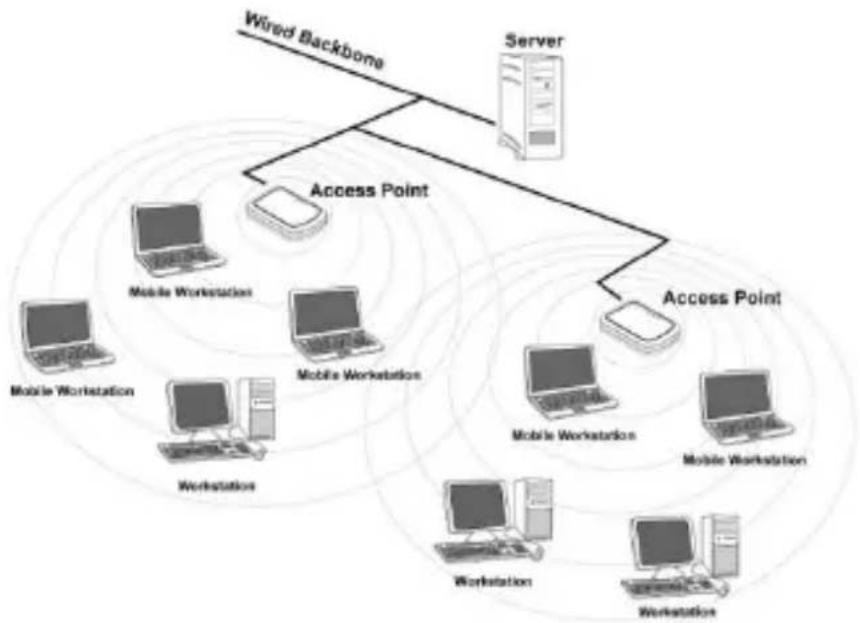

En mode Infrastructure un réseau WLAN et un réseau WAN communiquent entre eux à travers un point d'accès. En mode ad-hoc les clients Sans fil communiquent entre eux directement. Le choix entre ces deux configurations est donc guidé par la nécessité ou pas demettre en communication un réseau sans fil avec un réseau cable. Si les ordinateurs connectés au réseau wireless doivent acceder à des ressources ou des péripériques partages sur un réseau cable, il faudra utiliser le mode infrastructure (Figure 2-1). L'Access Point transmettra les informations aux clients sans fil qui pourrait se déplacer dans la zone de couverture. L'usage de plusieurs Access Point permet d'étendre cette zone. Les clients sans fil établissant automatiquement la connexion avec le dispositif qui fournit le meilleur signal grâce à la fonction de roaming.

Atlantis

Infrastructure

Si le réseau sans fil est de dimension plus réduite et que les ressources partagées sont localisées sur des ordinateurs qui en font partie, il devient possible d'utiliser le mode ad-hoc (Figure 2-2). Ce mode permet de connecter les clients sans fil entre euxs directement sans avoir besoin d'un point d'accès. La qualité de la communication entre clients est limitée par la distance et les interférences potentielles.

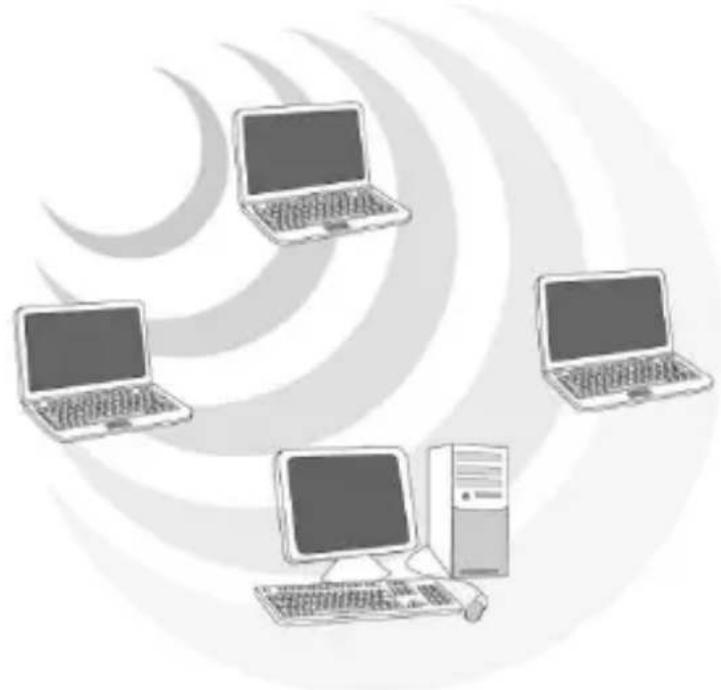

Ad Hoc

Atlantis

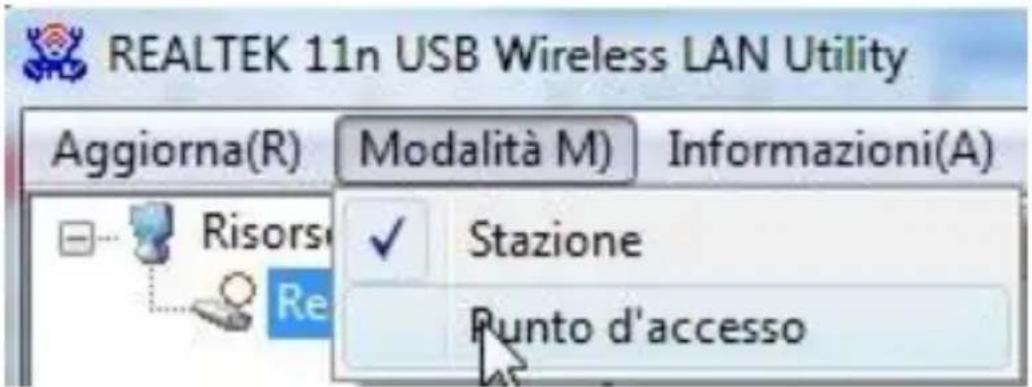

L'adaptateur est aussi capable de fonctionner, dans Windows (sur 7/Vista), comme Point d'Accès.

1.2 Besoin système

Avant de commencer l'installation vérifie si vous disposez des suivants requis:

PC desktop avec un slot USB V2.0/1.1*
- Proesseur Intel Pentium® III 600Mhz ou compatible et 512 MO de mémoire Vive ou plus
- Système Windows® XP/Vista/7, MAC OS X ou Linux
45MB d'espace libre sur disque
- Lecteur CD-Rom

Le produit n'a été testé que sur les kernel 2.6.18 ~ 2.6.35 et avec les distributions citées. Atlantis ne garantit pas le fonctionnement sur d'autres distribution/kernel et ne pourrait donc pas offrir de support.

2. Contenu de l'emballage

Une fois ouvert, vous devriez trouver les éléments suivants:

Adaptataur Wireless NetFly USB
Guide d'installation rapide (en Francais, Anglais, et Italien)
CD-Rom avec manuels(en Français, Anglais, et Italien), pilotes et logiciels
- Garantie et WEEE

Si vous constatiez qu'un de ces composants manque, merci de vous adressez à votre revendeur.

3. INSTALLATION SOFTWARE

3.1 Installation Sous Windows

• Allumez l'ordinateur. Introduisez le cd du logiciel dans le lecteur Cd-rom. Une nouvelle fenêtre apparaitra, il faut désir la page du produit (A02-UP3-WN) et enfin cliquer sur Pilotes pour executer l'installation du logiciel.

Atlantis

• Suivez maintainant la procédure d'installation jusqu'à la fin (puis redémarrez l'ordinateur).

En cas de problèmes avec le CD tapez CDRom:\Start.htm. A ce stade il est possible de désir la page du produit et lancer l'installation software.

A ce stade connecter l'adaptateur (voir la section 4) pour terminer l'installation.

3.2 Supprimer les drivers et l'utilitaire

Pour supprimer complètement pilotes et utiliser, lancez le programme de déinstallation :

• Cliquez sur Demarrer,CHOISSEZ Parametes, puis cliquez sur Panneau de configuration.
• Dans le Panneau de configuration, cliquez deux fois sur Ajout/Suppression de programmes.
• Dans la fenêtre Ajout/Suppression de programmes qui s'affiche, Sélectionnez Realtek Wireless LAN Driver & Utility.
• Cliquez sur le bouton Modifier/Supprimer.
• Vous serez alors invite à confirmer que vous souhaitez désinstaller l'adaptateur entièrement, cliquez sur Oui. Le programme d'installation supprimera les pilotes. Cela peut prendre quelques minutes. Choiser Yes, I want to restart my computer now.
  A ce stade il est possible de débrancher l'adaptateur de l'ordinateur.

4. INSTALLATION HARDWARE

4.1 Connecter l'adaptateur USB

Avant de connecter le produit au PC, il est imperatif dinstaller le logiciel de configuration (voir la section 3 dans ce manuel).

4.2 Logiciel de configuration

Lors de l'installation logicielle, en plus des pilotes, une application permettant de configurerrapidementlaconnexiona etéinstallée.

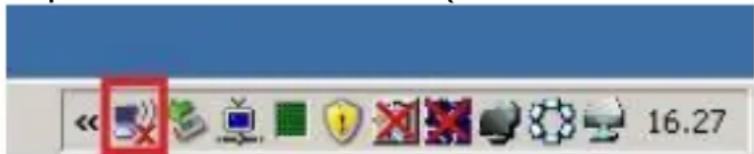

Double cliquez sur I'icone LAN Wireless ( ) ou cli c droit puis selectionnez Launch Config Utility pour lancer l'utilitaire de configuration.

Atlantis

INDICATEUR	SIGNIFICATION
	L'adaptateur est relié à un réseau Sans-Fil et le signal est fort (bon ou pas très bon selon le nombre de ligne)
	L'adaptateur n'est pas relié à un réseau Sans-Fil mais la carte est correctement installée
	L'adaptateur n'est pas relié à un réseau Sans-Fil et la carte peut ne pas être correctement installé

Clic droit sur ( « la vie s'éjectionnez entre :

Double cliquez sur l'icone LAN Wireless (ou cli c droit puis selectionnez Launch Configuration Utility pour lancer l'utilitaire de configuration. Avec cet utiliser, vous pouvez configurer toutes les fonctions de votre Adaptateur USB grâce aux 6 sous menus: General, Profile, Available Network, Status, Statistics, WPS.

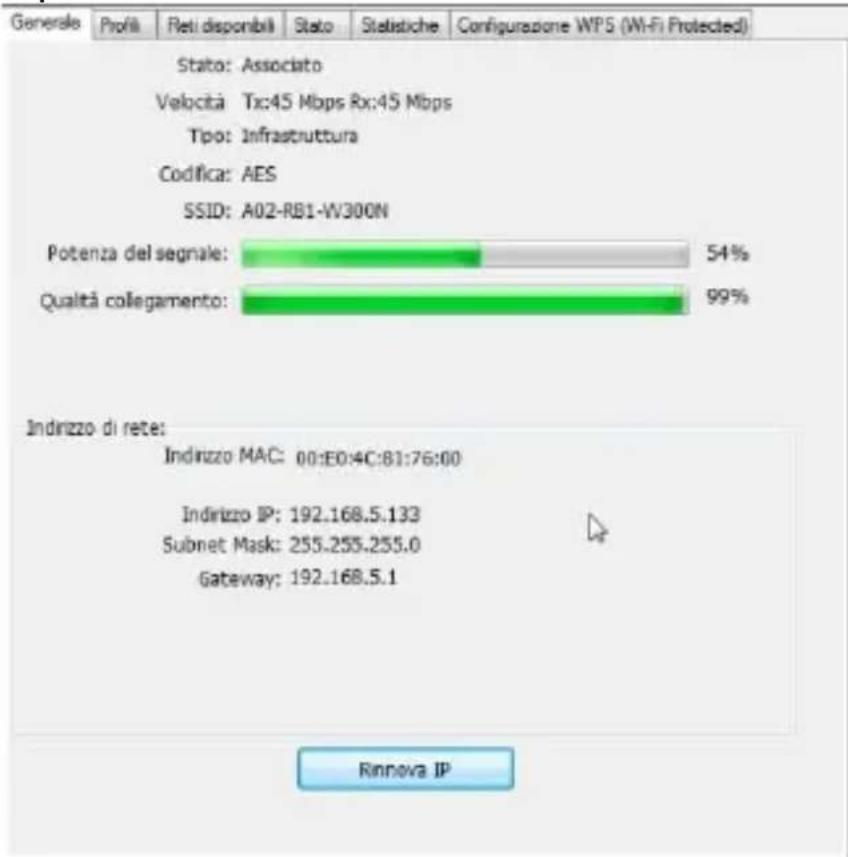

5.1 General

Dans cette section il est possible d'avoir un tableau de l'etat de fonctionnement du dispositif.

Atlantis

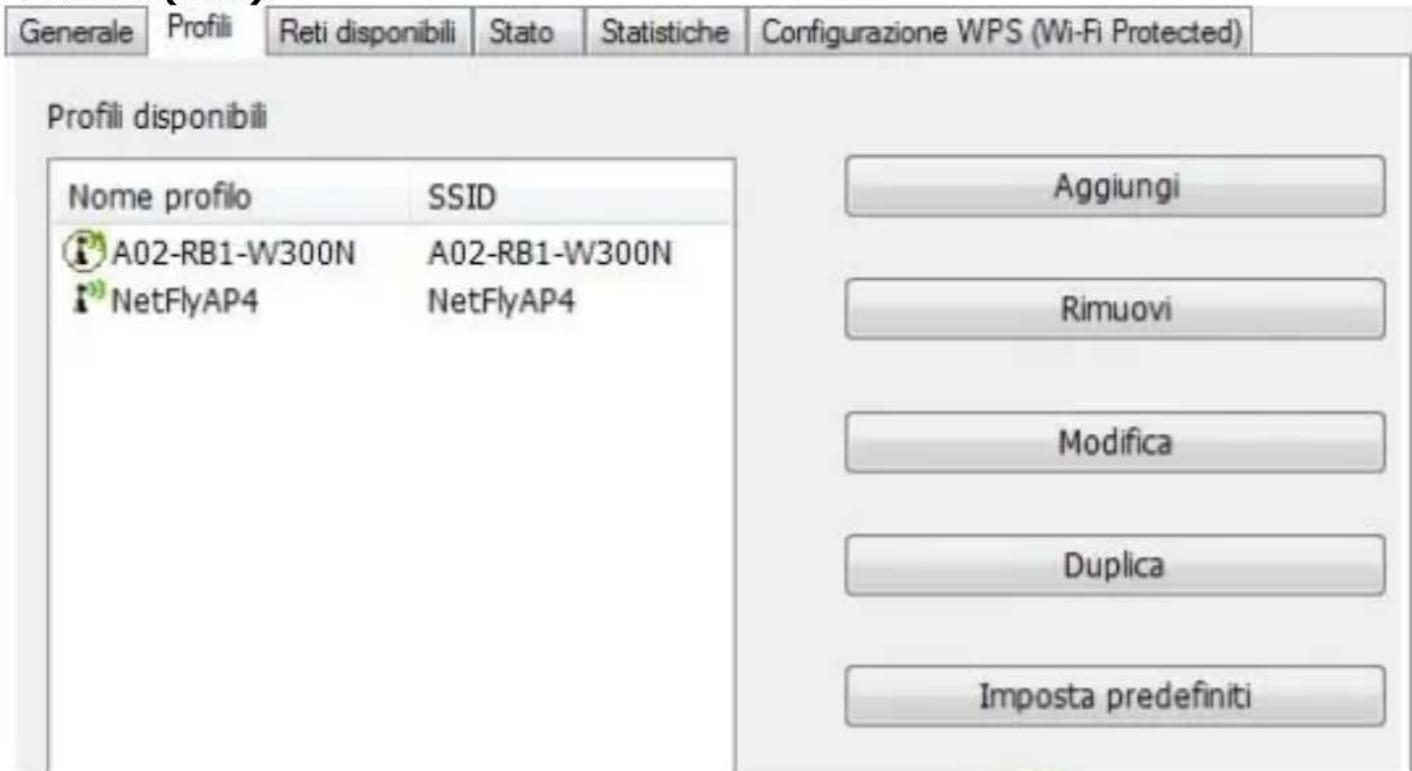

5.2 Profiles

Afin de creer des profils contenant toutes les informations de réglages. Vous pouze supprimer un profil avec la touche Rimuovi (Delete). Pour activer un profil, il faut leCHOisisir en cliquant 2 fois dans le champ Nom du Profil.

Pour changer un profil,CHOISSEZ le dans le champ Nom du Profil puis cliquez sur Modifica (Edit).

Le profil actif sera souligné avec un cercle autour de l'icône ( ).

Atlantis

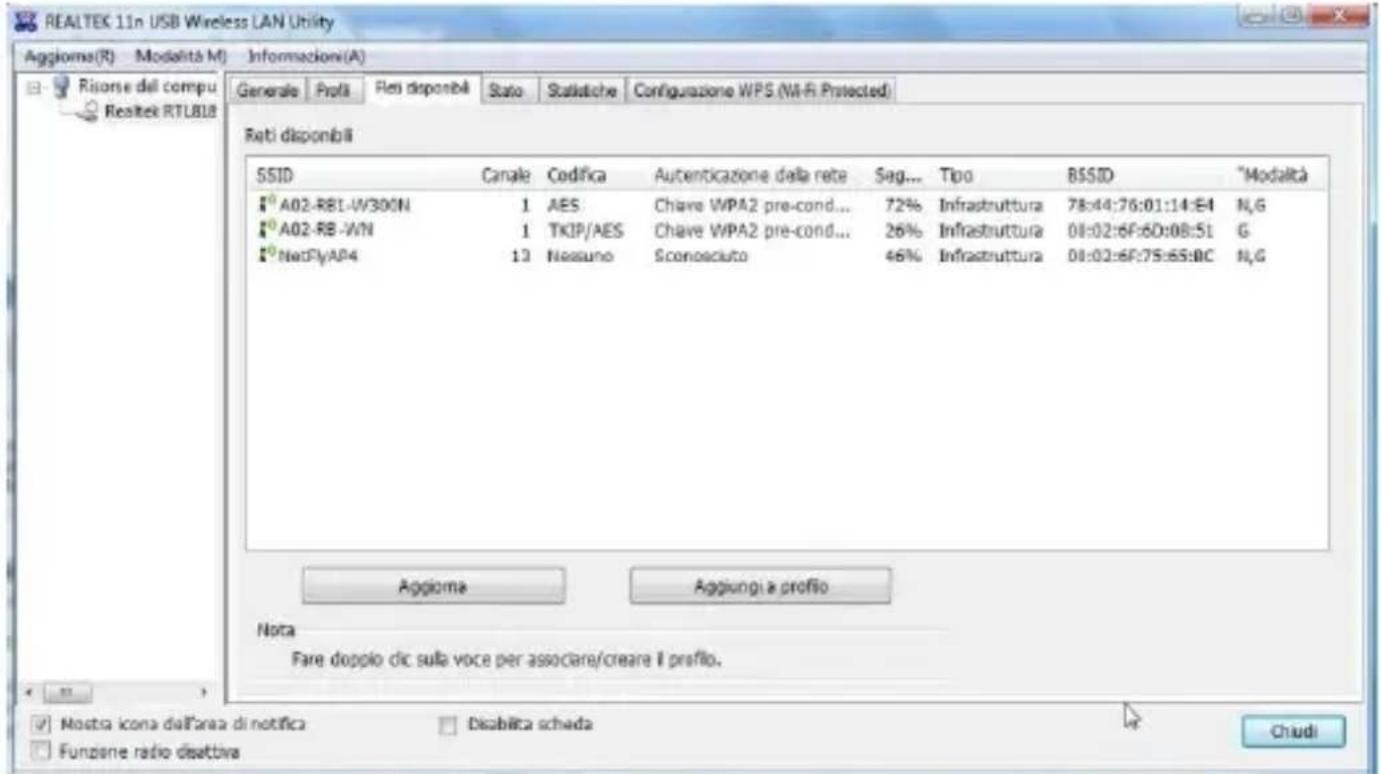

Pour voir, selectionner et se connecter à l'un des réseaux Sans-Fils disponibles dans l'environnement de travail.

Cliqueur sur ReScan(Aggiorna):affiche les reseaux Sans-Fils visibles depuis l'Adaptateur. Sélectionnez le réseau désiré puis cliquez sur le bouton Connect pour étabrir une connexion. Cliquez sur le bouton ReScan pour executer une nouvelle recherche des réseaux disponibles.

Aggiungi a Profilo (Add to Profile): pour creer et gerer vos profils (la maison, le bureau ou d'autres). En double cliquant sur le profil creé, toutes les options spécifiées dans le profil comme le SSID, le canal et la clé WEP/WPA/WPA2 seront utilisées.

Atlantis

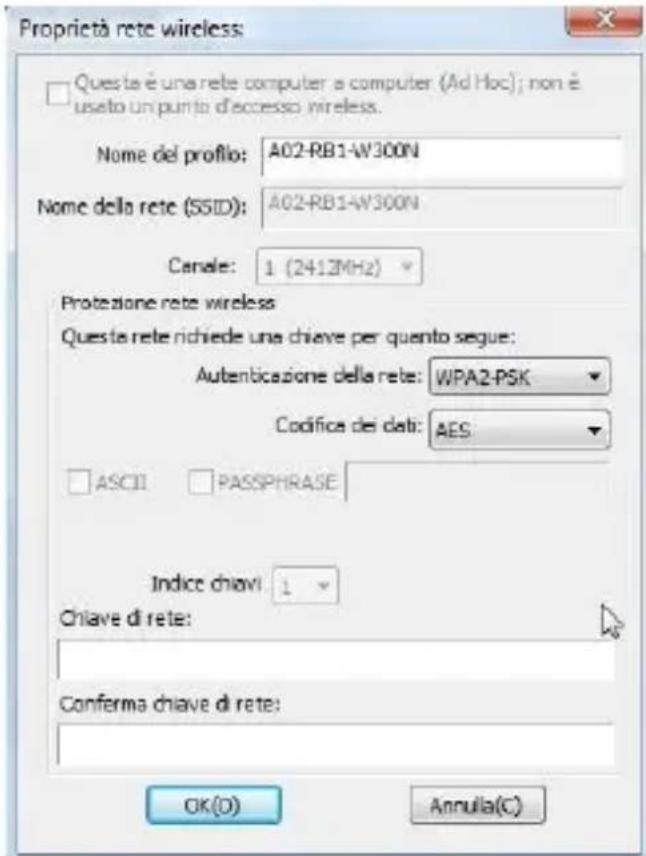

Cliqueur sur Aggiungi a Profilo (Add to Profile), puis:

Cliqueur sur Aggiungi a Profilo (Add to Profile), puis:

• Nome Profilo (Profile Name): pour creer et gerer vos profils (la maison, le bureau ou d'autres).
  SSID: Le SSID permet d'identifier le Réseau Wireless (WLAN), il faut donc que tous les apparêls soient régles avec le même SSID pour acceder à ce réseau.
  Enfin il faut protégger les communications Wireless d'écoute indésirable. Ces fonctions sont utilisées pour protégger les communications Wireless d'écoute indésirable et le cryptage permet d'interdire l'accès au réseau WLAN.

WPA-PSK/WPA2-PSK: Le WPA-PSK (Wi-Fi Protected Access pre-shared key) est une version simplifiée du WPA qui ne supporte pas la norme 802.1x et qui nécessite un serveur RADIUS pour les contrôleires d'authentication. Entrez une Phrase Clé qui doit être la même dans tous les appareils connectés au réseau WLAN.

Atlantis

	WEP Longueur (Key Lenght), Format (Key Format) et Type de clé WEP (Wep Key): Si vous sélectionnez 64 bits • en format Hexadécimal, vous devez désirir 10 caractères dans la plage (0~9, A~F) • en format ASCII format, vous devez désirir 5 caractères dans la plage (0~9, A~Z et a~z) Si vous sélectionnez 128 bits • en format Hexadécimal, vous devez désirir 26 caractères dans la plage (0~9, A~F) • en format ASCII format, vous devez désirir 13 caractères dans la plage (0~9, A~Z et a~z) Vérifiez que l'adaptateur USB et les autres apparciels Wireless partagent bien la même clé.
		ASCII HEX
	64 bit	5*X 10*Y
	128 bit	13*X 26*Y
	X=[(0~9, A~Z, a~z Alphanumeric] Y=[0~9, A~F Hexadecimal]
	Aujourd'hui le WEP n'est plus considéré comme étant très securisé, il est plutot conseilé d'utiliser le WPA. Le cryptage WEP n'a pas été définie en même temps que les standards 802.11. Ce qui peut dire qu'il y a plusieurs méthodes d'encryption WEP. De plus, le WEP n'est pas complètement sécurisé, l'adresse MAC n'est pas cryptée et des hackers peuvent l'utiliser pour pénetrer dans un réseau par « spoofing » ou « faking ».
	WAP 802.11x et WPA2 802.11x: Un serveur RADIUS permit d'authentifier un client en lui retournant une clé permettant de se connecter au réseau wireless, le tout en utilisant les protocoles dynamiques TKIP, AES, ou WEP.

Atlantis

5.4 Status

Cette section vous indique en temps réel, les paquets reçus et envoyés de votre adaptateur USB.

Cette section vous indique en temps réel, les paquets reçus et envoyés de votre adaptateur USB.

Atlantis

Generale

Profili

Retidisponibili

Stato

Statistische

Configurazione WPS (Wi-Fi Protected)

Pour tous problèmes ou renseignements vous pouvez contacter le service d'assistance web d'Atlantis http://www atlantis-land.com/ita/supporto.php.

Pour avoir des info vous pouvez contacter [e-mail] [e-mail].

Atlantis SpA

Via S. Antonio, 8/10

20020 Lainate (MI)

APPENDICE A: Configuration de l'adresse IP avec un serveur DHCP dans le réseau

Configuration sous Windows 2000

• Allez au Panneau de Configuration. Double-cliquez sur Connexions Réseau et accès à distance.
  Double-cliquez sur connexion au réseau local.
• Dans Connexion au réseau local cliquez sur Propriétés.
• Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Propriétés.
• Sous l'onglet Général, Sélectionnez l'onglet Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement
• Cliquez sur OK pour terminer la configuration

Configuration sous Windows XP

Allez sur Panneau de Configuration. Double-cliquez sur Acces Reseau
Double-cliquez sur Connexion au Reseau local.
- Cliquez Propriétés.
- Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Properties.
- Sélectionnez Obtenir une adresse IP automatique et après Obtenir les addresses des serveurs DNS automatique.

Configuration sous Windows Vista

• Allez sur Panneau de Configuration (Affichage Classique). Double-Cliquez sur Accès Réseau.
• Clique 2 fois sur Centre Réseau et Partage, puis cliqueur sur Gérer les connexions Réseau.
• Clique 2 fois sur la carte NIC LAN et cliquez sur Propriétés.
• Cliquez sur Continuer (Windows a besoin de votre autorisation pour continuer).
• Sélectionnez Internet Protocol 4 (TCP/IP) et cliquez sur Propriétés.
• Sélectionnez Obtenir une adresse IP automatique et après Obtenir les addresses des serveurs DNS automatique.
• Cliquez sur OK pour terminer la configuration.

Atlantis

Configuration sous Windows 7

• Allez sur Panneau de Configuration (Grandes/Petites icones). Double-Cliquez sur Accès Réseau.
• Clique 2 fois sur Centre Réseau et Partage, puis cliquer sur Modifier les paramètres de la carte.
• Clique 2 fois sur la carte NIC LAN et cliquez sur Propriétés.
• Cliquez sur Continuer (Windows a besoin de votre autorisation pour continuer).
• Sélectionnez Protocole Internet version 4 (TCP/IP) et cliquez sur Propriétés.
• Sélectionnez Obtenir une adresse IP automatique et après Obtenir les addresses des serveurs DNS automatique.
• Cliquez sur OK pour terminer la configuration.

Atlantis

APPENDICE B: Configuration de la conNECTION sans fils en utilisant l'utilitaire de Windows

Windows 7

• Cliqueur sur Start, puis Panneau de Configuration (Grandes/Petites icones).
• Clique 2 fais sur Centre Réseau et Partage, puis cliqueur sur Gérer les connexions Réseau.
• Cliqueur Connexion à un réseau.
• Il y aura les réseaux Sans-Fils visibles depuis l'Adaptateur. Sélectionner le réseau desire puis cliquer sur le bouton Connexion pour étabir une connexion.
• Mettre le mot de passer réseau et cliquer sur Connexion. Cliquer enfin sur Fermer pur terminer.

Windows VISTA

• Cliqueur sur Start, puis Panneau de Configuration (Affichage Classique).
• Clique 2 fois sur Centre Réseau et Partage, puis cliquer sur Gérer les connexions Réseau.
• Clique 2 fais sur Connexion sans fil.
• Il y aura les réseaux Sans-Fils visibles depuis l'Adaptateur. Sélectionner le réseau désiré puis cliquer sur le bouton Connexion pour étabrir une connexion.
• Mettre ou le mot de passer réseau et cliquer sur Connexion.
• Clique enfin sur Fermer pur terminer.

Windows XP

• Cliquer sur le suivant icône (Connexion sans fils)

• Il y aura les réseaux Sans-Fils visibles depuis l'Adaptateur. Sélectionner le réseau désiré puis cliquer sur le bouton Connexion pour étabrir une connexion.
• Mettre ou le mot de passer réseau et cliquer sur Connexion.
• Clique enfin sur Fermer pur terminer.

Il est possible de changer l'Adaptateur Wireless USB dans un Point d'Accès san fils. Clic droit sur l'icone LAN Wireless puis selectionnez Punto d'Accesso. Avec cet utiliser, vous pouvez configurer toutes les fonctions de votre adaptateur USB grâce aux 4 sous menus: générale, avanzate, statistiche et ICS.

Generale

Cette fonction permet de visualiser les produits wireless proches (MAC Address, AID e Power Saving Mode) de l'AP.

Cliquez sur Configura pourCHOISIR:ESSID,Canal et le cryptage.

Voir la section 5.3 de ce manuel.

Atlantis

La plage de fréquences radio utilisées par les apparciels Wireless IEEE 802.11g, est partagée en "canaux". Le nombre de canaux disponibles dépend de la zone géographique d'appartenance. Sélectionnez des canaux différents pour éliminer d'eventuelles interférences avec des Points Access proches. L'interférence se vérifie quand deux ou plusieurs canaux s'interposent en dégradant les performances, c'est l'Overlap".

On conseille de maintainir une plage de 5 canaux entre deux utilisés (ex. AP1-canal 1, AP2-canal 6).

Combien le standard est le N vous pouvez utiliser seulement 2 AP.

Avanzate

Dans cette section il est possible de désir la configuration du Point d'Accès.

Statistische

Voir la section 5.5 de ce manuel.

Atlantis

ICS

Il est possible deCHOISIR L'interface qui doit etre partagee par tous les cadaptateurs sans fils.

Atlantis

APPENDICE D: Résolution de problèmes

Ce chapitre donne quelques solutions aux problèmes pouvant etre rencontres lors de l'installation ou l'usage du produit.

PROBLEMATIQUE	SOLUTION
L'ordinateur ne trouvepas l'adaptateur USB	• L'adaptateur n'est pas mecaniquementendommagée.• L'adaptateur est bien inséré dans le slotUSB.Essayez un autre slot USB.
Je ne peux pas accéderaux ressources réseauà partir de monordinateur	• Les configurations du réseau wireless sont correctes. Vérifiez le SSID, le canalutilisé et le cryptage.

QUESTION	REPONSE
Dé激活ation du contrôleur de Windows XP	Sous Windows XP, il est conseilé d'utiliser le logiciel de gestion des connexions sans fils fourni avec ce produit. Quand l'installation du pilote est terminée, suivez les étapes suivantes pour désactiver le contrôleur de réseau wireless intégré dans Windows XP • Ouvrez le Panneau de configuration puis cliquez sur Connexions réseau. • Cliquez avec le bouton droit sur l'icône Connexion réseaux sans fils relatif à l'adaptateur USB puis sélectionnez Propriétés. • Sélectionnez l'onglet Configuration réseaux sans fils puis déslectionnéz Utilisez Windows pour configurer mon réseau sans fil, cliquez sur OK.
Puis je démarrer une application d'un ordinateur présente dans le réseau WLAN?	Dépend directement de l'application concernée, si elle a été développée pour travailler en réseau (wireless ou filaire), pas de problème.

Atlantis

Puis je peux journ en réseau avec les autres ordinateurs présents dans le WLAN?	Oui, si le jeu est doté de la fonctionnalité multi-joueur en réseau.
Qu'est-ce que le Spread Spectrum?	La transmission Spread Spectrum est basée sur la dispersion de l'information sur une bande beaucoup plus large que celle nécessaire à la modulation du signal. L'avantage obtenu avec cette technique est en fait uneasse sensibilitéaux bruits radioélectriques même pour des transmissions à puissance limitée. Cette caractéristique est précieuse quand on doit transmettre des données.
Qu'est-ce que le DSSS et FHHS?	DSSS (Direct-Sequence Spread-Spectrum): Technologie de transmission en large bande permettant de transmettre chaque bit d'une façon redondante. Particulièrement adaptée à la transmission et à la réception de signaux faibles. FHHS (Frequency Hopping Spread Spectrum): Technologie permettant le partage entre plusieurs utilisateurs d'un même ensemble de fréquences. Pour empêcher les interférences entrent péripériques du même type, les fréquences de transmission changent jusqu'à 1.600 fois par seconde.
Les informations circulant sur le WLAN peuvent elles être interceptées?	L'AP permit le cryptage WEP jusqu'à 128 bits, la transmission des données est donc plus sure.
Qu'est-ce que le WEP?	WEP est le sigle de Wired Equivalent Privacy, un protocole de sécurité pour les réseaux locaux sans fils (WLAN) définir par le standard 802.11b.
Qu'est-ce que le mode infrastructure?	Dans cette configuration, un réseau WAN et un réseau WAN communiquent entre eux à travers un point d'accès.
Qu'est-ce que le roaming?	Le Roaming est la fonction qui permet à un utiliser de communiquer sans interruptions pendant qu'il se déplace à l'intérieur d'un réseau wireless, cette fonction peut être etendue en utilisant plusieurs points d'accès.
Qu'est-ce que la bande	Cette fréquence a été mise à la disposition des

Atlantis

ISM ?	entreprises (par la FCC) qui voulait développer des solutions wireless pour un usage professionnel ; elle est généralement caractérisée par le sigle ISM band (Industrial, Scientific and Medical). Sur cette fréquence ne travaillant que des dispositifs industriel, scientifique et Médical à basse puissance.
Qu'est-ce que le standard IEEE 802.11g?	Ce nouveau standard 802.11g travaille à la fréquence de 2,4 Ghz et est donc totalement compatible avec le 802.11 b. L'avantage réside dans sa vitesse de transfert à 54 Mbps, cinq fois supérieur au standard 802.11b.
Qu'est-ce que le standard IEEE 802.11n?	Ce nouveau standard 802.11n travaille à la fréquence de 2,4 Ghz et est donc totalement compatible avec le 802.11 b/g. L'avantage réside dans sa vitesse de transfert jusqu'à 600 Mbps (en utilisant plus d'un flot et jusqu'à 40Mhz de bande de fréquence).

Atlantis
