Type de produit	Plancha gaz 2 brûleurs
Marque	LEMARQUIER
Modèle	260 DUO
Origine	France (labellisé Origine France Garantie)
Alimentation en gaz	Butane (28-30 mbar) ou Propane (37 mbar)
Type de détendeur	Détendeur fixe normalisé NF EN 12864 (28 mbar pour butane, 37 mbar pour propane)
Raccordement gaz	Tuyau flexible métallique NF D 36125 + NF EN 14800 (durée illimitée) ou caoutchouc armé NF D 36112 (durée 10 ans), longueur max 1.5 m
Puissance totale	5.4 kW (2 x 2.7 kW)
Débit nominal	Butane : 262 g/h ; Propane : 256 g/h
Brûleurs	2 brûleurs avec réglage de puissance individuel
Allumage	Piézo intégré (bouton d'allumage) ; possibilité d'allumage manuel avec flamme
Matériau de la plaque	Acier émaillé (recommandation : ne pas utiliser de glaçons)
Bac récupérateur de jus	Oui, situé sur le côté gauche, capacité à vérifier régulièrement
Utilisation	Extérieur uniquement, sur support horizontal non inflammable
Distance de sécurité	0,50 m de tout matériau combustible
Nettoyage	Plaque tiède après utilisation : racler les résidus, laver à l'eau avec laine d'inox, essuyer
Entretien des brûleurs	Vérifier et nettoyer les orifices avec air sous pression si inutilisation prolongée
Stockage	À l'abri de l'humidité et des poussières ; bouteille de gaz stockée à l'extérieur, sec et ventilé
Garantie	Garantie commerciale (voir lemarquier.com) ; SAV : [e-mail]
Dimensions approximatives	Hauteur max sous chariot 400 mm (bouteille 6 kg) ; largeur 310 mm

FOIRE AUX QUESTIONS - 260 DUO LEMARQUIER

Quels types de gaz utiliser avec la plancha 260 DUO ?

La plancha fonctionne au butane (pression 28-30 mbar) ou au propane (pression 37 mbar). Utilisez le détendeur adapté : 28 mbar pour butane, 37 mbar pour propane, conformes à la norme NF EN 12864.

Comment allumer la plancha ?

Ouvrez le robinet de la bouteille de gaz, appuyez sur le bouton de réarmement du détendeur, puis tournez la manette en position plein débit tout en appuyant sur le bouton d'allumage. Vérifiez visuellement la flamme sous la plaque. Répétez pour chaque brûleur. En cas de panne d'allumeur, utilisez une allumette longue ou un briquet à long bec.

Comment nettoyer la plaque de cuisson ?

Après avoir éteint la plancha, attendez que la plaque soit tiède. Raclez les résidus avec une spatule inox, versez un peu d'eau et frottez avec une boule de laine d'inox. Rincez et essuyez avec du papier absorbant. Ne jamais utiliser de glaçons (risque de choc thermique).

Quelle bouteille de gaz utiliser avec le chariot ?

Pour un rangement dans le chariot, utilisez une bouteille de 6 kg maximum (hauteur 400 mm, largeur 310 mm). Les bouteilles de 13 kg doivent être placées à l'extérieur, éloignées de toute source de chaleur.

Que faire en cas d'odeur de gaz ?

Fermez immédiatement le robinet de la bouteille de gaz. Vérifiez les raccordements. Si l'odeur persiste, contactez le fabricant. N'utilisez jamais un appareil qui fuit.

Comment stocker la plancha en hiver ?

Rangez la plancha dans un endroit sec, à l'abri de l'humidité et des poussières. Débranchez la bouteille de gaz et stockez-la à l'extérieur, dans un endroit sec et bien ventilé, loin de toute source de chaleur.

Quelle est la durée de vie du tuyau de gaz ?

Le tuyau flexible métallique (NF D 36125 + NF EN 14800) a une durée illimitée. Le tuyau en caoutchouc armé (NF D 36112) doit être remplacé tous les 10 ans ou dès qu'il présente des craquelures ou signes d'usure.

Peut-on utiliser la plancha sous un auvent ou une pergola ?

Non, la plancha doit être utilisée en extérieur uniquement, dans un espace dégagé. Éloignez-la de tout matériau combustible dans un rayon de 0,50 m.

Comment entretenir les brûleurs ?

Après une longue période sans utilisation, vérifiez et nettoyez les brûleurs et les orifices d'air (venturi) avec de l'air sous pression pour enlever saletés, toiles d'araignée ou nids d'insectes.

Que faire si la flamme est irrégulière ou difficile à allumer ?

Vérifiez que le détendeur est correctement réarmé et que la bouteille n'est pas vide. Nettoyez les injecteurs et les brûleurs. Assurez-vous que le conduit de gaz n'est pas obstrué. Si le problème persiste, contactez le SAV.

MODE D'EMPLOI 260 DUO LEMARQUIER

Grilloir par contact

USER MANUAL

Contact-griddle

Pays de destination direct : FR

& pays catégorie I3+ (Butane 28-30 mbar /propane 37 mbar)

SERVICE CONTROL:

BVCert.6019921

Merci d'avoir acheté cette plancha LE MARQUIER© labellisée Origine France Garantie! Consultant la notice avant l'utilisation

FR

EN

DE

NL

IT

ES

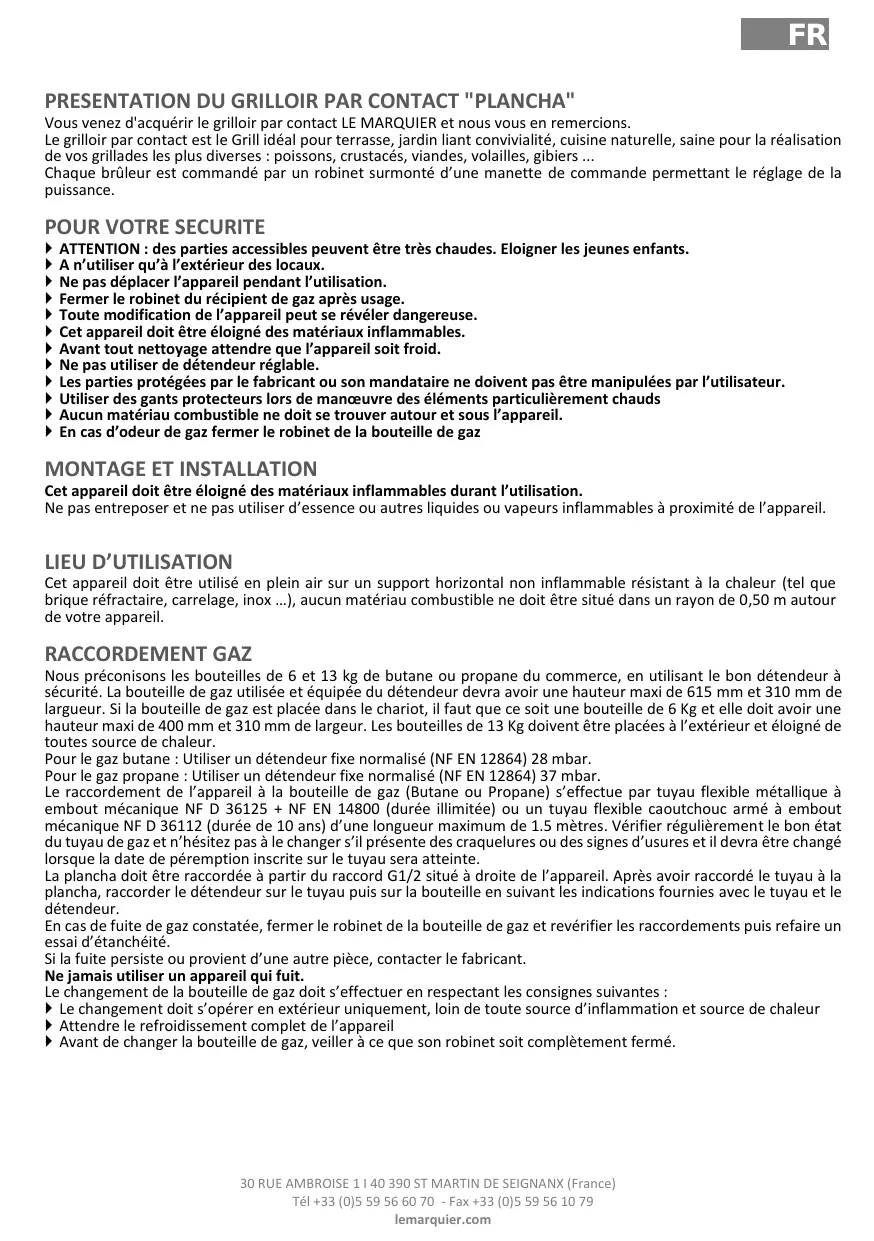

PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Vou venez d'acquérir le grilloir par contact LE MARQUIER et nous vous en remercions.

Le grillor par contact est le Grill idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses : poissons, crustacés, viandes, volailles, gibiers ...

Chaque brûleur est commandé par un robinet surmonté d'une manette de commande permettant le réglage de la puissance.

POUR VOTRE SECURITE

ATTENTION : des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.
A n'utiliser qu'a l'estérieur des locaux.
Ne pas déplacer l'appareil pendant l'utilisation.
Fermer le robinet du écipient de gaz après usage.
Toute modification de l'appareil peut se révêler dangereuse.
Cet apparéil doit être éloigné des matériaux inflammables.
Avant tout nettoyage attendre que l'appareil soit froid.
Ne pas utiliser de détendeur régliable.
Les parties protégées par le fabricant ou son mandataires ne doivent pas'être manipulées par l'utilisateur.
Utiliser des gants protecteurs lors de manoeuvre des éléments particulièrement chauds
Aucun matérieliau combustible ne doit se trouver autour et sous l'appareil.
En cas d'odeur de gaz fermer le robinet de la bouteille de gaz

MONTAGE ET INSTALLATION

Cet apparéil doit être éloigné des matériaux inflammables durant l'utilisation.

Ne pas entreposer et ne pais utiliser d'essence ou autres liquides ou vapeurs inflammables a proximite de I'appareil.

LIEU D'UTILISATION

Cet apparéil doit être utilisé en plein air sur un support horizontal non inflammable résistant à la chaleur (tel que brique refractaire, carrelage, inox ...), chaque matériel combustible ne doit être situé dans un rayon de 0,50 m au titre de chaque apparéil.

RACCORDEMENT GAZ

Nous preconisons les bouteilles de 6 et 13kg de butane ou propane du commerce, en utilisant le bon detendeur a securite. La bouteille de gaz utilisee et equipee du detendeur devra avoir une hauteur maxi de 615mm et 310mm de largueur. Si la bouteille de gaz est placed dans le chariot, il faut que ce soit une bouteille de 6Kg et elle doit avoir une hauteur maxi de 400mm et 310mm de largeur. Les bouteilles de 13Kg doivent etre placees a l'extérieur et eloigné de toutes source de chaleur.

Pour le gaz butane : Utiliser un détendeur fixe normalisé (NF EN 12864) 28 mbar.

Pour le gaz propane : Utiliser un détendeur fixe normalisé (NF EN 12864) 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embout mécanique NF D 36125 + NF EN 14800 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 1.5 mètres. Vérifier régulierement le bon état du tuyau de gaz et n'hésitez pas à le changer s'il présente des craquélures ou des signes d'usures et il devra être changé lorsque la date de péremption inscrite sur le tuyau sera atteinte.

La plancha doit être raccordée à partir du raccord G1/2 situé à droite de l'appareil. Àpres avoir raccordé le tuyau à la plancha, raccorder le détendeur sur le tuyau puis sur la bouteille en suivant les indications fournies avec le tuyau et le détendeur.

En cas de fuite de gaz constatée, fermer le robinet de la bouteille de gaz et révérifier les raccordements puis refaire un essai d'étanchéité.

Si la fuite persiste ou provient d'une autre piece, contacter le fabricant.

Ne jamais utiliser un apparéil qui fuit.

Le changement de la bouteille de gaz doit s'effectuer en respectant les consignes suivantes :

Le changement doit s'opérer en extérieur uniquement, loin de toute source d'inflammation et source de chaleur
Attendre le refroidissement complet de l'appareil
Avant de changer la bouteille de gaz, veiller à ce que son robinet soit complètement fermé.

AVANT LA MISE EN MARCHE

S'assurer :

Qu'il n'y a pas de fuites
Que le tuyau flexible métallique ou flexible caoutchoune soit pas en contact avec des parties de l'appareil pouvant devenir chaudes et qu'il soit visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

Chaque brûleur est commandé par un robinet avec manette de commande et bouton d'allumage. La manette de commande comporte un symbole (l) qui sert à indiquer l'état du robinet.

1. Ouvrir le robinet de la bouteille de gaz, appuyer sur le bouton de réarmement du détenueur fixe.
2. Appuyer et tourner la manette de commande en position plein débit (grand cercle) et appuyer simultanément sur le bouton d'allumage.
3. Vérifier visuellement l'allumage par l'ouverture sous la plaque de cuisson.
4. Reproduire la même procédure pour chaque brûleur
5. Régier ensuite à volonté la hauteur de la flamme en tournant la ou les manettes de commande de plein début (grand cercle) à débit réduit (petit cercle) (Voir figure 2)
6. Pour l'extinction, ramener la ou les manettes de commande sur le symbole de fermeture (○) puis fermer le robinet de la bouteille de gaz.

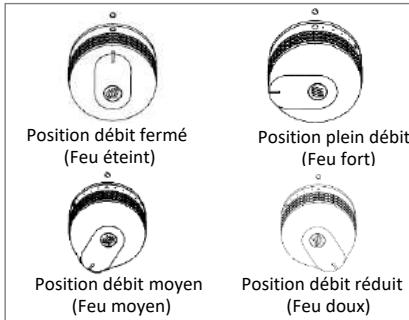

Figure 2: Reglage de la manette de commande

Remarque :

Une flâme (allumette longue ou briquet à long bec) peut également être utilisée en cas de non-fonctionnement de l'allueur. Pour cela, positionner la flâme au niveau du brûleur en passant entre le corps de la plancha et la plaque de cuisson et procéder à l'allumage comme expliqué ci-dessus. Répéter l'action pour chaque brûleur.

UTILISATION

REMARQUE : Lors de la première utilisation, il est conseilé de faire fonctionner votre plancha à vidependant 10 minutes à débit moyen. Il est possible durant quelques instant qu'une légère oedur se dégage de votre apparéil.

Avant toute cuisson, préchauffer l'appareil environ 10 minutes.

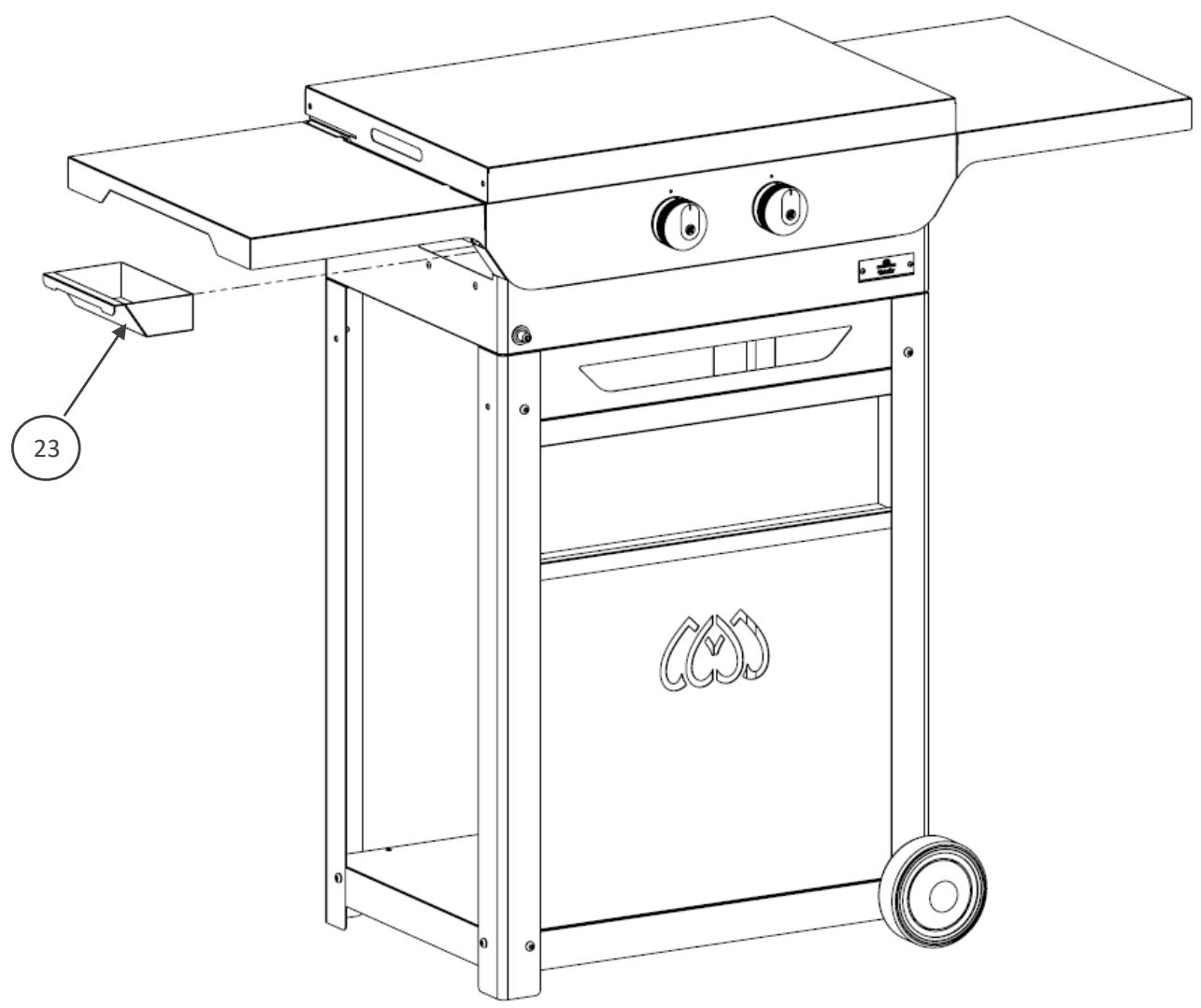

Pour récapérer les jus de la cuisson de vos alimentés positionner un pot dans le logement prévu à cet effet et situé sur le côte gauche de la plancha. Attention à la capacité du bac récaproduateur : penser à le vider régulierement.

Utiliser des gants anti-chaleur pour manipuler le bac pendant l'utilisation.

NETTOYAGE ET ENTRETIEN

Pour nettoyer voire plaque, la laisser sur le chassis de la plancha. Une seule minute suffit pour nettoyer voire plaque de cuisson. Le nettoyage doit etre fait quand la plancha est eteinte mais la plaque enore tiede. Si ce n'est pas le cas, faire fonctionner les bruleurs quelsques minutes. Racler le plus gros des residus a l'aide d'une spatule en inox. Verser de I'eau sur la plaque et frottier avec une boule de laine d'inox. Renouveler jusqu'a ce que la plaque soit impeccable. L'essayer soigneusement avec un papier absorbant.

Attention à la capacité du bac récapucateur : penser à le vider régulièrement. Utiliser des gants de protection si le bac est encore chaud.

Retrouver notre tutorial video sur notre chaine YouTube

ATTENTION: La méthode des glaçons est à procrire. Elle présente un risque de chic thermique qui pourrait endommager la plaque (écaillage de l'email par exemple).

Si l'appareil n'a pas ete utilise pendant une longue periode, verifier et nettoyer le cas echeant avec de I'air sous pression, les bruleurs et les orifices de passage d'air (venturi) afin d'enlever d'eventuels residus (saletés, nids d'insectes, toiles d'araignees...)

STOCKAGE

Stocker vorte plancha dans un endroit à l'abri de l'humidité, des poussières et où elle ne risque pas d'être endommagée. Avant de ranger voter la plancha, debrancher la bouteille de gaz et la stocker à l'extérieur dans un endroit sec et bien ventilé à l'écart de toute source de chaleur.

CHARACTERISTIQUES

Pays de destination :	Caténergie :
FR - BE - CH - ES - GB - IT - PT-LU	I3+(28-30/37)
DK - NL - IT	I3B/P 30

Plancha 2 Brûleurs					Σ Qn = 5.4 kW		262 g/h au G30 (butane)256 g/h au G31 (propane)
Brûleurs	Débit nominal (Qn)	Gaz	Pression (mbar)	Repère sur injecteur		Débit (g/h)	CE CE 1312
Gauche	2.7 kW	(G30) Butane	28-30	84		196	1312......
Droite	2.7 kW	(G31) Propane	37			193

GARANTIES

L'appareil bénéficiaie des garanties commerciales suivantes : lemarquier.com

Notre chartre SAV est consultable en ligne sur le site internet : lemarquier.com

Chaque apparéil est contrôle à tous les stades de fabrication.

Dans le cas où des anomalies seraient reliées, il est nécessaire de bien s'assurer que les prescriptions de la notice ont été scrupuleusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de votre bouteille à gaz.

Un non-respect des règles d'utilisation peut entraîner une dépréciation de votre apparéil.

Ne pas modifier l'appareil

Toute modification de l'appareil peut se révêler dangereuse.

En cas de panne ou de piece endommagée, veuilles faire appel à notre Service Àpreès-Vente

Email: [e-mail]

Dimensions de I'appareil Plancha (en cm)

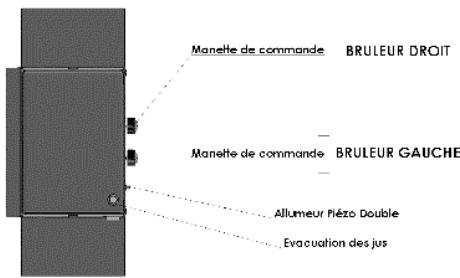

Description de l'appareil Plancha en vue dessus

PRESENTATION OF THE "PLANCHA" CONTACT-GRIDDLE

Email: [e-mail]

Email: [e-mail]

Email: [e-mail]

Merci d'avoir acheté ce produit LE MARQUIER© labellisé Origine France Garantie ! Consulter cette notice avant l'utilisation

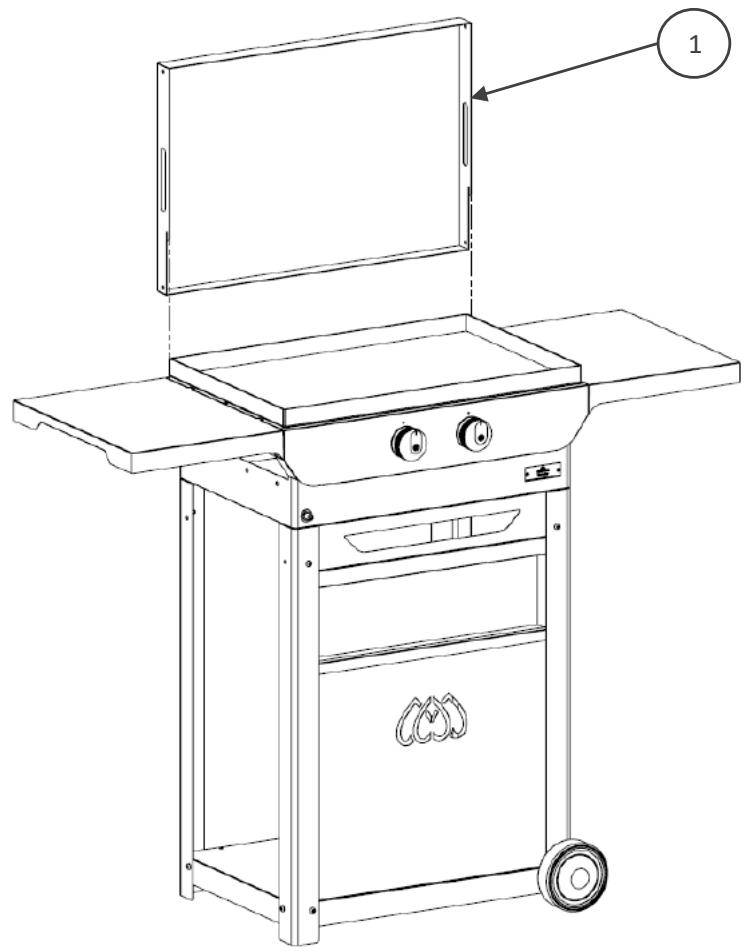

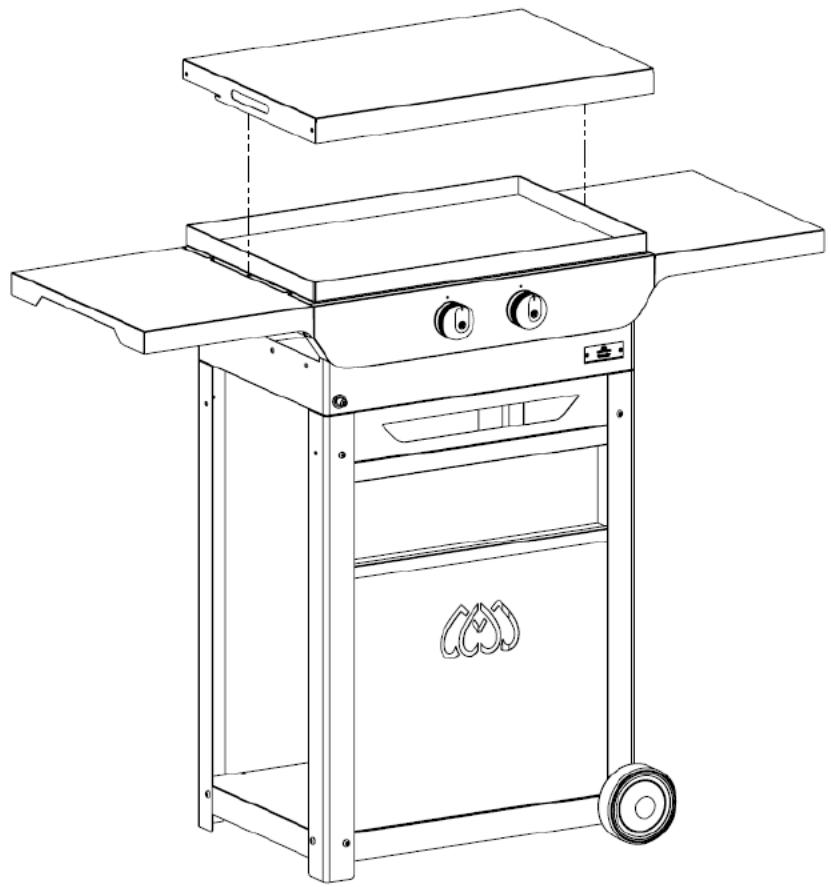

NB : Ce produit est un couvercle de protection,ne pas utiliser lors de la cuisson !
NB : This product is a protective cover, do not use when cooking !
NB : Dit product is een beschermingsdeksen, nicht gebruikenijdens het hoken!

1. b

Contrôle par:

Contactez notre Service ÀpRES- ventes par email [e-mail]
