| Tipo di prodotto | Plancha gas 2 bruciatori |
| Marca | LEMARQUIER |
| Modello | 260 DUO |
| Origine | Francia (certificato Origine Francia Garantita) |
| Alimentazione a gas | Butano (28-30 mbar) o Propano (37 mbar) |
| Tipo di riduttore | Riduttore fisso normalizzato NF EN 12864 (28 mbar per butano, 37 mbar per propano) |
| Collegamento gas | Tubo flessibile metallico NF D 36125 + NF EN 14800 (durata illimitata) o gomma armata NF D 36112 (durata 10 anni), lunghezza max 1.5 m |
| Potenza totale | 5.4 kW (2 x 2.7 kW) |
| Portata nominale | Butano: 262 g/h; Propano: 256 g/h |
| Bruciatori | 2 bruciatori con regolazione individuale della potenza |
| Accensione | Piezo integrato (pulsante di accensione); possibilità di accensione manuale con fiamma |
| Materiale della piastra | Acciaio smaltato (raccomandazione: non usare cubetti di ghiaccio) |
| Vaschetta raccogligocce | Sì, situata sul lato sinistro, capacità da controllare regolarmente |
| Utilizzo | Solo all'esterno, su supporto orizzontale non infiammabile |
| Distanza di sicurezza | 0,50 m da qualsiasi materiale combustibile |
| Pulizia | Piastra tiepida dopo l'uso: raschiare i residui, lavare con acqua e lana d'acciaio inox, asciugare |
| Manutenzione dei bruciatori | Controllare e pulire i fori con aria compressa se inutilizzo prolungato |
| Conservazione | Al riparo da umidità e polvere; bombola del gas conservata all'esterno, in luogo asciutto e ventilato |
| Garanzia | Garanzia commerciale (vedi lemarquier.com); Assistenza: sav@lemarquier.com |
| Dimensioni approssimative | Altezza max sotto carrello 400 mm (bombola 6 kg); larghezza 310 mm |
Domande frequenti - 260 DUO LEMARQUIER
Domande degli utenti su 260 DUO LEMARQUIER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Piastra in formato PDF gratuitamente! Trova il tuo manuale 260 DUO - LEMARQUIER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 260 DUO del marchio LEMARQUIER.
MANUALE UTENTE 260 DUO LEMARQUIER

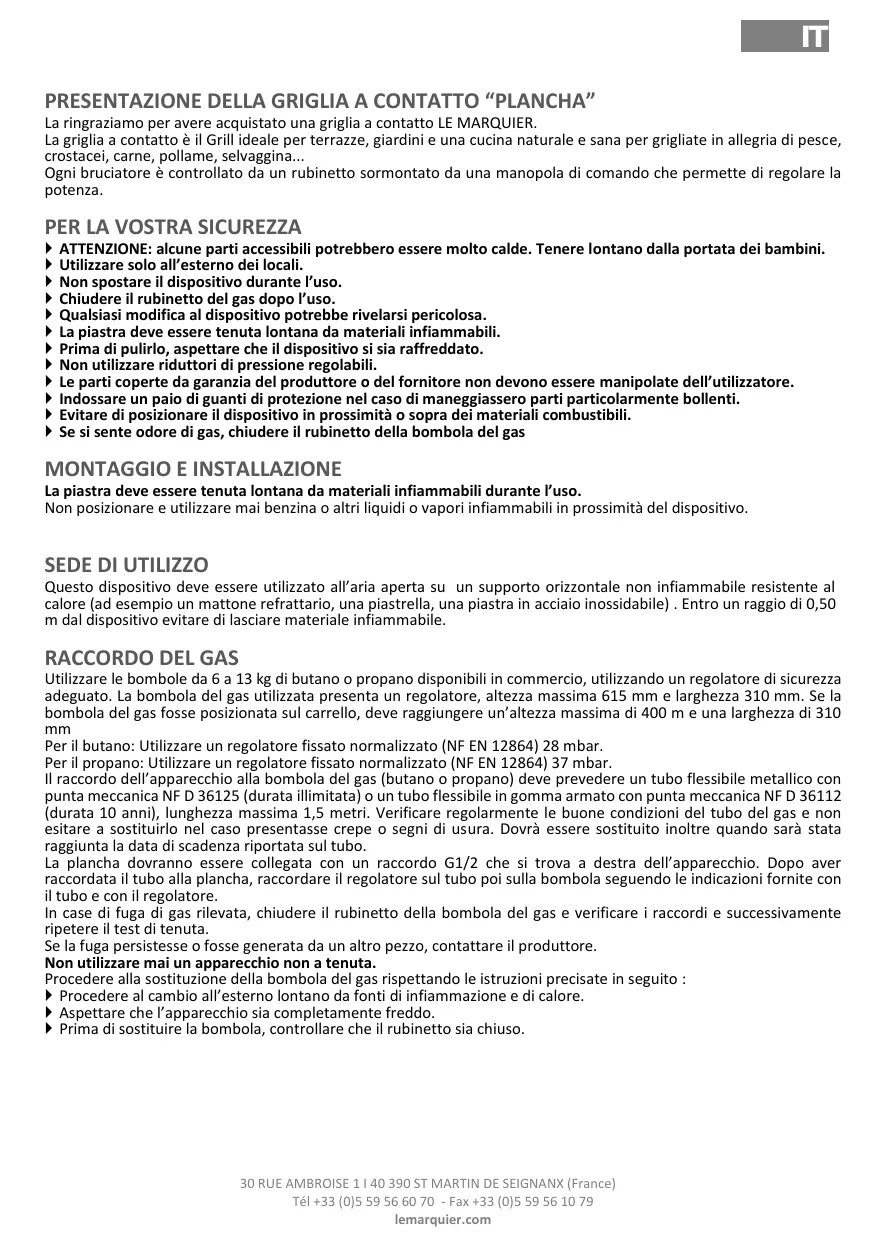

PRESENTAZIONDE DELLA GRIGLIA A CONTATTO "PLANCHA"
La ringraziamo per avere acquistato una griglia a contatto LE MARQUIER.
La griglia a contatto è il Grill ideale per terrazze, giardini e una cucina naturale e sana per grigliate in allegria di pesce, crostacei, carne, pollame, selvaggina...
Ogni bruciatore è controllato da un rubinetto sormontato da una manopola di lavoro che permette di regolare la potenza.
PER LA VOSTRA SICUREZZA
ATTENZIONE: alcune parti accessibili potrebbero essere molto calde. Tenere lontano alla portata dei bambini.
Utilizzare solo all'esterno dei locali.
Non spostare il dispositivo durante l'uso.
Chiudere il rubinetto del gas dopo l'uso.
Qualsiasi modifica al dispositivo potrebbe rivelarsi pericolosa.
La piastra delve essere tenuta lontana da materiali infiammabili.
Prima di pulirlo, aspettare che il disposativo si sua raffreddato.
Nonutilizzare riduttori di pressione regolabili.
Le parti coperte da garanzia del produttore o del fornitore non devono essere manipolare dell'utilizzatore.
Indossare un paio di guanti di protezione nel caso di maneggiassero parti particolarmente bollenti.
Evitare di posizionale il dispositivo in prossimità o sopra dei materiali combustibili.
Se si sente odore di gas, chiudere il rubinetto della bombola del gas
MONTAGGIO E INSTALLAZIONE
La piastra delve essere tenuta lontana da materiali inflammabili durante l'uso.
Non posizionale e utilizzare mai benzina o altri liquidi o vapori infiammabili in prossimità del dispositivo.
SEDE DI UTILIZZO
Questo dispositivo devese essere utilizzato all'aria aperta su un supporto orizzontale non infiammabile resistente al calorie (ad esempio un mattone refrattario, una piastrella, una piastra in acciaio inossidabile). Entro un raggio di 0,50 m dal dispositivo evitare di lasciare materiale infiammabile.
RACCORDO DEL GAS
Utilizzato le bombole da 6 a 13 kg di butano o propano disponibili in commercio, utilizzando un regolatore di sicurezza adeguato. La bombola del gas utilizzata presenta un regolatore, altezza massima 615 mm e larghezza 310 mm. Se la bombola del gas fosse posizionata sul carrello, delve raggiungere un'altezza massima di 400 m e una larghezza di 310 mm
Per il butano: Utilizzare un regolatore fissato normalizzato (NF EN 12864) 28 mbar.
Per il propano: Utilizzare un regolatore fissato normalizzato (NF EN 12864) 37 mbar.
Il raccordo dell'apparecchio alla bombola del gas (butano o propano) deve prevedere un tubo flessibile metallico con punta meccanica NF D 36125 (durata illimitata) o un tubo flessibile in gomma armato con punta meccanica NF D 36112 (durata 10 anni), lunghezza massima 1,5 metri. Verificare regolarmente le buone condizioni del tubo del gas e non esitare a sostituirlo nel caso presentasse crepe o segni di usura. Dovr èssere sostituito inoltre quando sare stata raggiunta la data di scadenza riportata sul tubo.
La plancha dovanno essere collegata con un raccordo G1/2 che si trovava a destra dell'apparechio. Dopo aver raccordata il tubo alla plancha, raccordare il regolatore sul tubo poi sulla bombola seguito leindicazioni fornite con il tubo e con il regolatore.
In case di fuga di gas rilevata, chiudere il rubinetto della bombola del gas e verificare i raccordi e successivement ripetere il test di tenuta.
Se la fuga persistesse o fosse generata da un altro pezzo, contattare il produttore.
Nonutilizzaremai unapparecchio nonatenuta.
Procedere alla sostituzione della bombola del gas rispetto le istruzioni precisate in seguito :
Procedere al cambio all'esterno lontano da fonti di inflammazione e di calore.
Aspettare che l'apparecchio sa complemente freddo.
Prima di sostituire la bombola, controllare che il rubinetto sia chiuso.
PRIMA DELLA MESSSA IN FUNZIONE
Controllare:
Che non ci siano fughe
Che il tubo flessibile in metallo o in gomma non sia in contatto con le parte dell'apparecchio che potrebbero riscaldarsi e che sia visible per tutte la sua lunghezza (dall'apparecchio alla bombola) e lavoramente accessibile.
ACCENSIONE DELLA GRIGLIA A CONTATTO « PLANCHA »
Ogni bruciatoreiene controllato da un rubinetto con leva di commando e tasto di accensione.
La leva di lavoro presente un significato (l) che serve ad indicare lo stato de rubinetto.
- Apire il rubinetto sulla bombola, premere il tasto di riarmo del regolatore fisso.
- Premere e girare la leva di lavoro in posizione piena capacité (cerchio grande) e premere simultaneamente sul tasto di accensione.
- Controllare visamente l'accensione dell'apertura sulla piastra di cottura.
- Riproduire la stessa procedura per agli bruciatore.
- Regolare poi a piacimento l'allezza della fiamma girando la o le leve di dato a piena capacità (cerchio grande) o a capacità ridotta (cerchio piccolo) (Vedere Figura 2)
- Per spegnerlo, riportare le leve di lavoro sul symbolo di chiusura () e poi chiudere il rubinetto della bombola del gas.
Posizione capacità chiusa
Posizione a capacité media
Posizione pienacapacità
Posizione a capacità ridotta
Figura 2: Regolazione della leva di commando
Commento:
Nel caso non funzionasse l'acceditore utilizzare un ascendino o un ascendigas. Posizionare la fiamma a livello del bruciatore passando tra il corso della plancha e la piatra di cottura e procedere all'accensione come precisato in precedenza. Ripetere l'operazione per agli bruciatori.
UTILIZZO
COMMENTO: Al momento del primo utilizzato, si consiglia di lasciar funzionare al plancha a vuoto per circa 10 minuti a capacité media. É possible che per quale minute dall'apparecchio fuoriesca un leggero odore sgradevole :
Prima della cottura, preriscaldatore l'apparecchio per circa 10 minuti.
Per recuperare i succhi di cottura degli alimenti, posizionare il vassoio di raccolta nelle spazio previsto a proposito sul lato sinistro della plancha.
PULIZIA E MANUTENZIONE
Per pulire la placca, lasciarla montata. Basta un minuto per pulire la piastra di cottura. La pulizia deve essere fatta con la plancha spenta ma con la piastra alla calda. Seosi non fosse, mettere in funzione i bruciatori per quale minuto. Raschiare il grosso dei succhi residui con una spazzola in acciaio inossidabile. Versare l'acqua sulla piastra e grathare con una spugnetta in acciaio inossidabile. Ripetere la procedura fino a quando la piastra non sare completingamente pulita. Ascugare a fondo con carta assorbente.
Attenzione alla capacité del becco di recupero: ricordarsi di svuotario regolarmente. Indossare un paio di quanti di protezione se il becco fosse più caldo.
Visionare il tutorial su youtube per maggiori informazioni.
ATTENZIONE: Evitare qualsiasi metodo con ghiaccioli. C'è il rischio di chic termico che potrebbe danneggiare la piastra (ad esempio rischio di rimozione dello smalto).
Se l'apparecchio non fosse utilizzato per un lungo lasso di tempo, controllare e pulire a seconda dei casi con aria in pressione, i brucatori e gli orifizi di passaggio dell'aria (venturi) per rimuovere eventuali residui (sporco, nidi di insetti, ragnatele...)
STOCCAGGIO
Stoccare la plancha in un locale protetto da umidità, polvere o dove non rischi di essere danneggiata. Prima di riporre la plancha, scollegare la bombola del gas e stoccarla all'esterno in un luogo asciutto e ben ventilato protetta da fonti di calore.
CARATTERISTICHE
| Paese di destinazione: | Categoria: |
| FR - BE - CH - ES - GB - IT - PT- LU | I3+(28-30/37) |
| DK - NL - IT | I3B/P 30 |
| Plancha a 2 bruciatori | Σ Qn = 3,6 kW | 262 g/h a G30 (butano)257 g/h a G31 (propano) | |||||
| Bruciatori | Portatannominale(Qn) | Gas | Pressione(mbar) | Indicazione sull'inietto | Portata(g/h) | CE CE 1312 | |
| Sinistra | 2.7 kW | (G30) Butano | 28-30 | 84 | 196 | 1312.... | |
| Destra | 2.7 kW | (G31) Propano | 37 | 193 | |||
GARANZIE
La griglia è venduta con le seguenti garanzie commerciali: lemarquier.com
La nostra carta dei servizi post-vendita è disponibile sul site web all'indirizzo: lemarquier.com
Ogni dispositivo è controllato durante tutte le fas di produzione.
In caso di anomalie, è necessario controllare che le raccomandazioni riportate nelle struzioni per l'uso siano state seguite scrupolosamente. In particolare, assicurarsi che sa utilizzato il riduttore di pressione originale per la bombola del gas.
La mancata osservanza delle regole di utilizzo cui disotto disinni al dispositivo.
Non modificare il dispositivo.
Qualsiasi modifica al dispositivo potrebbe rivelarsi pericolosa.
In caso di guasto o pezzo danneggiato, rivolgersi all'assistenza post-vendita.
Dimensioni della Plancha (in cm)
| LUNGHEZZA | 122 |
| PROFONDITÀ | 51 |
| ALTEZZA | 123 |

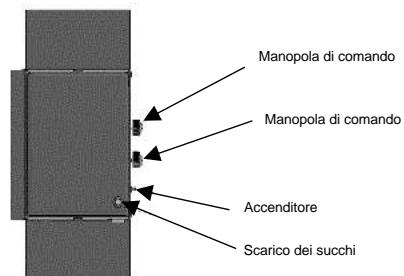

Descrizione della Plancha vista dall'alto
