Type de produit	Plancha (grilloir par contact)
Marque	LEMARQUIER
Modèle	250 DUO - PLFO250DC
Nombre de brûleurs	2
Puissance totale	4,2 kW (2,1 kW par brûleur)
Gaz compatible	Butane (G30) 28-30 mbar / Propane (G31) 37 mbar
Allumage	Piézo
Matériau de la plaque	Fonte émaillée
Matériau des brûleurs	Inox
Matériau du châssis	Inox ou acier
Garantie brûleurs	10 ans
Garantie plaque	10 ans
Garantie châssis	5 ans (inox) / 2 ans (acier)
Garantie allumage	5 ans
Raccordement gaz	Raccord G1/2 à droite
Type de tuyau flexible	Métallique ou caoutchouc armé (longueur max 1,5 m)
Détendeur requis	Butane: 28 mbar fixe normé / Propane: 37 mbar fixe normé
Utilisation	Extérieur uniquement, sur support horizontal non inflammable
Nettoyage	Plaque tiède, eau et laine d'inox, essuyer
Stockage	À l'abri de l'humidité, déconnecter la bouteille de gaz
Bac récupérateur de jus	Oui, sur le côté gauche

FOIRE AUX QUESTIONS - 250 DUO - PLFO250DC LEMARQUIER

Comment allumer la plancha ?

Ouvrir le robinet de la bouteille de gaz, appuyer sur le bouton de réarmement du détendeur. Appuyer et tourner la manette en position plein débit, puis appuyer sur le bouton d'allumage piézo. Vérifier visuellement l'allumage par l'ouverture sous la plaque.

Quel gaz utiliser ?

Utiliser du butane (G30) avec détendeur 28 mbar ou du propane (G31) avec détendeur 37 mbar. Ne pas utiliser de détendeur réglable.

Comment nettoyer la plaque ?

Nettoyer quand la plancha est éteinte mais la plaque encore tiède. Racler les résidus avec une spatule en inox, verser de l'eau et frotter avec une boule de laine d'inox. Essuyer soigneusement. Ne pas utiliser de glaçons (risque de choc thermique).

Où placer la bouteille de gaz ?

Si la bouteille est placée dans le chariot, sa hauteur maxi est de 400 mm et largeur 310 mm. Utiliser une bouteille de 6 ou 13 kg du commerce avec le détendeur approprié. La bouteille doit être à l'extérieur, loin de toute source de chaleur.

Que faire en cas d'odeur de gaz ?

Fermer immédiatement le robinet de la bouteille de gaz. Vérifier les raccordements et refaire un essai d'étanchéité. Si la fuite persiste, ne pas utiliser l'appareil et contacter le fabricant.

Comment régler la flamme ?

Tourner la manette de commande : position plein débit (grand cercle) pour feu fort, débit moyen pour feu moyen, débit réduit (petit cercle) pour feu doux. La position de fermeture éteint le brûleur.

Puis-je utiliser la plancha à l'intérieur ?

Non. Cet appareil doit être utilisé exclusivement en extérieur, dans un endroit bien ventilé, à l'écart des matériaux inflammables.

Comment stocker l'appareil ?

Stocker la plancha dans un endroit à l'abri de l'humidité et de la poussière. Avant de ranger, déconnecter la bouteille de gaz et la stocker à l'extérieur, dans un endroit sec et ventilé.

Quelles sont les garanties ?

Garanties : 10 ans sur les brûleurs inox et la plaque fonte émaillée, 5 ans sur le châssis inox (2 ans acier), 5 ans sur l'allumage piézo.

Comment changer le tuyau de gaz ?

Utiliser un tuyau flexible métallique (durée illimitée) ou caoutchouc armé (durée 10 ans) d'une longueur max de 1,5 m. Vérifier régulièrement l'état du tuyau et le remplacer s'il présente des craquelures ou signes d'usure, ou à la date de péremption.

MODE D'EMPLOI 250 DUO - PLFO250DC LEMARQUIER

Pays de destination :	Catégorie :
FR - BE - CH - ES - GB - IT - PT-LU	I3+(28-30/37)
DK - NL - IT	I3B/P 30

Plancha 2 Brûleurs					Σ Qn = 4.2 kW		...g/h au G30 (butane) ... g/h au G31 (propane)
Brûleurs	Débit nominal (Qn)	Gaz	Pression (mbar)	Repère sur injecteur		Débit (g/h)	CE CE 1312
Gauche	2.1 kW	(G30) Butane	28-30	65		...	1312-----
Droite	2.1 kW	(G31) Propane	37			...

GARANTIES

L'appareil bénéficia des garanties commerciales suivantes :

• 10 ans brûleurs inox,
• 10 ans plaque fonte émaillee,
• 5 ans chassin inox ou 2 ans chassin acier,
• 5 ans allumage piezzo

Notre chartre SAV est consultable en ligne sur le site internet : lemarquier.com

Chaque apparéil est contrôle à tous les stades de fabrication.

Dans le cas où des anomalies seraient reliées, il est nécessaire de bien s'assurer que les prescriptions de la notice ont été scrupuleusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de votre bouteille à gaz.

Un non-respect des règles d'utilisation peut entrainer une dépréciation de votre apparéil.

Ne pas modifier l'appareil

Toute modification de l'appareil peut se révêler dangereuse.

En cas de panne ou de piece endommagée, veuillez faire appel à notre Service Àpreès-Vente

Email: [e-mail]

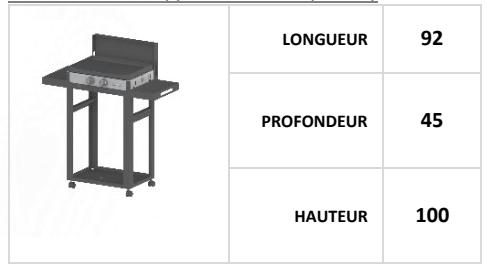

Dimensions de l'appareil Plancha (en cm)
Description de l'appareil Plancha en vue dessus

LE MARQUIER

NOTICE D'UTILISATION

Grilloir par contact

LA PLANCHA FRANCAISE 250 DUO

PLFO250DC

Pays de destination direct: FR

& pays catégorie I3+ (Butane 28-30 mbar/propane 37 mbar)

SERVICE CONTROL:

BVCert.6019921

Merci d'avoir acheté cette plancha LE MARQUIER© labellisée Origine France Garantie! Consultant la notice avant l'utilisation

30 RUE AMBROISE 1 I 40 390 ST MARTIN DE SEIGNANX (France)

Tél [phone] - Fax [phone]

lemarquier.com

PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Vou venez d'acquerir le grilloir par contact LE MARQUIER et nous vous en remercions.

Le grilloir par contact est le Grill idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses : poissons, crustacés, viandes, volailles, gibiers ...

Chaque brûleur est commandé par un robinet surmonté d'une manette de commande permettant le réglage de la puissance.

POUR VOTRE SECURITE

ATTENTION : des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.
A n'utiliser qu'a l'extérieur des locaux.
Ne pas déplacer l'appareil pendant l'utilisation.
Fermer le robinet du écipient de gaz après usage.
Toute modification de l'appareil peut se révêler dangereuse.
Cet apparéil doit être éloigné des matériaux inflammables.
Avant tout nettoyage attendre que l'appareil soit froid.
Ne pas utiliser de détendeur régliable.
Les parties protégées par le fabricant ou son mandataires ne doivent pas'être manipulées par l'utilisateur.
Utiliser des gants protecteurs lors de manoeuvre des éléments particulièrement chauds
Aucun matérieliau combustible ne doit se couver autour et sous l'appareil.
En cas d'odeur de gaz fermer le robinet de la bouteille de gaz

MONTAGE ET INSTALLATION

Cet apparéil doit être éloigné des matériaux inflammables durant l'utilisation.

Ne pas entreposer et ne pais utiliser d'essence ou autres liquides ou vapeurs inflammables a proximite de l'appareil.

Régler l'inclinaison de la plaque via les 2 vis situées sous la plaque.

LIEU D'UTILISATION

Cet apparéil doit être utilisé en plein air sur un support horizontal non inflammable résistant à la chaleur (tel que brique réfractaire, carrelage, inox ...), aucun matériel combustible ne doit être situé dans un rayon de 0,50 m ajuster de votre apparéil.

RACCORDEMENT GAZ

Nous preconisons les bouteilles de 6 et 13kg de butane ou propane du commerce, en utilisant le bon detendeur a securite. La bouteille de gaz utilisee et equipee du detendeur devra avoir une hauteur maxi de 615 mm et 310 mm de largueur. Si la bouteille de gaz est placed dans le chariot elle doit avoir une hauteur maxi de 400 mm et 310 mm de largeur.

Pour le gaz butane : Utiliser un détendeur fixe normalisé (NF EN 12864) 28 mbar.

Pour le gaz propane : Utiliser un détendeur fixe normalisé (NF EN 12864) 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embout mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 1.5 mètres. Vérifier régulièrement le bon état du tuyau de gaz et n'hésitez pas à le changer s'il présente des craquelures ou des signes d'usures et il devra être changé lorsque la date de péremption inscrite sur le tuyau sera atteinte.

La plancha doit être raccordée à partir du raccord G1/2 situé à droite de l'appareil. ÀpRES avoir raccordé le tuyau à la plancha, raccorder le détendeur sur le tuyau puis sur la bouteille en suivant les indications fournies avec le tuyau et le détendeur.

En cas de fuite de gaz constatée, fermer le robinet de la bouteille de gaz et vérifier les raccordements puis refaire un essai d'étanchéité.

Si la fuite persiste ou provient d'une autre piece, contacter le fabricant.

Ne jamais utiliser un apparéil qui fuit.

Le changement de la bouteille de gaz doit s'effectuer en respectant les consignes suivantes :

Le changement doit s'opérer en extérieur uniquement, loin de toute source d'inflammation et source de chaleur
Attendre le refroidissement complet de I'appareil
Avant de changer la bouteille de gaz, veiller à ce que son robinet soit complètement fermé.

AVANT LA MISE EN MARCHE

S'assurer :

Qu'il n'y a pas de fuiites
Que le tuyau flexible métallique ou flexible caoutchoune soit pas en contact avec des parties de l'appareil pouvant doivent chaudes et qu'il soit visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

Chaque brûleur est commandé par un robinet avec manette de commande et bouton d'allumage.

La manette de commande comporte un symbole (I) qui sert à indiquer l'état du robinet.

1. Ouvrir le robinet de la bouteille de gaz, appuyer sur le bouton de réarmement du détendeur fixe.
2. Appuyer et tourner la manette de commande en position plein débit (grand cercle) et appuyer simultanément sur le bouton d'allumage.
3. Vérifier visuellement l'allumage par l'ouverture sous la plaque de cuisson.
4. Reproduire la même procEDURE pour chaque brûleur
5. Régler ensuite à volonté la hauteur de la flamme en tournant la ou les manettes de commande de plein début (grand cercle) à début réduit (petit cercle) (Voir figure 2)
6. Pour l'extinction, ramener la ou les manettes de commande sur le symbole de fermeture () puis fermer le robinet de la bouteille de gaz.

Position débit fermé (Feu éteint)

Position plein débit (Feu fort)

Position débit moyen (Feu moyen)
Figure 2 Réélage

Position débit réduit (Feu doux)
manette de commande

Remarque :

Une flamme (allumette longue ou briquet à long bec) peut également être utilisée en cas de non fonctionnement de l'allumeur. Pour cela, positionner la flamme au niveau du brûleur en passant entre le corps de la plancha et la plaque de cuisson et procédé à l'allumage comme expliqué ci-dessus. Répéter l'action pour chaque brûleur.

UTILISATION

REMARQUE : Lors de la première utilisation, il est conseilé de faire fonctionner votre plancha à vide pendant 10 minutes à débit moyen. Il est possible durant quelques instant qu'une légère oedre se dégade de votre apparéil. Avant toute cuisson, préchauffer l'appareil environ 10 minutes.

Pour récapérer les jus de la cuisson de vos alimentés positionner un pot dans le logement prévu à cet effet etitué sur le côte gauche de la plancha.

NETTOYAGE ET ENTRETIEN

Pour nettoyer voite plaque, la laisser sur le chassis de la plancha. Une seule minute suffit pour nettoyer voite plaque de cuisson. Le nettoyage doit etre fait quand la plancha est eteinte mais la plaque enore tiede. Si ce n'est pas le cas, faire fonctionner les bruleurs quelsques minutes. Racler le plus gros des residus a l'aide d'une spatule en inox. Verser de I'eau sur la plaque et frofter avec une boule de laine d'inox. Renouveler jusqu'à ce que la plaque soit impeccable. L'essayer soigneusement avec un papier absorbant.

Attention à la capacité du bac récapucateur : penser à le vider régulierement. Utiliser des gants de protection si le bac est encore chaud.

Retrouver notre tutoriel video sur notre chaine YouTube

ATTENTION: La méthode des glaçons est à procrire. Elle présente un risque de chic thermique qui pourrait endommager la plaque (écaillage de l'émail par exemple).

Si l'appareil n'a pas ete utilise pendant une longue periode, verifier et nettoyer le cas echeant avec de I'air sous pression, les bruleurs et les orifices de passage d'air (venturi) afin d'enlever d'eventuels residus (saletés, nids d'insectes, toiles d'araignées...)

STOCKAGE

Stocker vorte plancha dans un endroit a l'abri de I'humidite, des poussieres et ou elle ne risque pas detre endommagée. Avant de ranger suaive plancha, debrancher la bouteille de gaz et la stocker a I'extérieur dans un endroit sec et bien ventilé a I'ecart de toute source de chaleur.
