COOMA 4 - FSE40-23A - Ventilateur EQUATION - Notice d'utilisation et mode d'emploi gratuit

Marque	EQUATION
Modèle	COOMA 4 - FSE40-23A
Type de produit	Ventilateur sur pied
Tension nominale	220-240 V
Fréquence nominale	50 Hz
Puissance nominale	50 W
Débit d'air maximal	61,0 m³/min
Valeur de service (SV)	1,3 (m³/min)/W
Niveau de puissance acoustique	67,75 dB(A)
Classe de protection électrique	Classe I
Nombre de vitesses	3 (faible, moyenne, élevée)
Oscillation	Oui, avec bouton poussoir
Réglage de hauteur	Oui, par vis de fixation
Réglage d'inclinaison	Oui, par écrou du tube supérieur
Alimentation	Fiche secteur
Entretien et nettoyage	Chiffon doux et sec ; pour taches persistantes, eau savonneuse puis essuyer
Sécurité	Ne pas plonger dans l'eau ; usage intérieur uniquement ; déconnecter avant entretien
Garantie constructeur	Garantie Adeo Services (voir conditions)

FOIRE AUX QUESTIONS - COOMA 4 - FSE40-23A EQUATION

Comment assembler le ventilateur COOMA 4 ?

Suivez les étapes de la notice : assemblez la base avec la vis et la rondelle, fixez le support à la base, montez le tube supérieur et l'unité moteur, puis fixez la grille arrière, l'hélice et la grille avant. Serrez toutes les vis et écrous correctement.

Comment régler la vitesse du ventilateur ?

Utilisez le commutateur rotatif (11) : position I pour faible, II pour moyenne, III pour élevée, et 0 pour arrêt.

Comment activer l'oscillation ?

Appuyez sur le bouton d'oscillation (10) pour activer l'oscillation, et tirez-le vers le haut pour la désactiver.

Comment régler la hauteur du ventilateur ?

Desserrez la vis de fixation (6) sur le tube inférieur, ajustez le tube à la hauteur souhaitée, puis resserrez la vis.

Comment incliner le ventilateur ?

Desserrez l'écrou du tube supérieur (21), inclinez l'unité moteur (9) vers le haut ou le bas, puis resserrez l'écrou.

Comment nettoyer le ventilateur ?

Utilisez un chiffon doux et sec. Pour les taches persistantes, imbibez un chiffon d'eau savonneuse, essuyez, puis séchez immédiatement avec un chiffon sec. Ne plongez pas l'appareil dans l'eau.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez d'abord la tension à la prise électrique. Si la prise fonctionne mais le ventilateur ne démarre pas, contactez le service après-vente.

Le ventilateur fait un bruit anormal, que faire ?

Vérifiez que l'hélice est correctement fixée et que les grilles ne sont pas obstruées. Si le bruit persiste, contactez un professionnel.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, cet appareil est destiné à une utilisation en intérieur uniquement. Ne l'utilisez pas près d'une baignoire, d'une douche ou d'une piscine.

Comment bénéficier de la garantie ?

La garantie Adeo Services prend effet à la date d'achat ou de livraison. Conservez votre justificatif d'achat. Pour toute réclamation, contactez l'enseigne où vous avez acheté le produit.

MODE D'EMPLOI COOMA 4 - FSE40-23A EQUATION

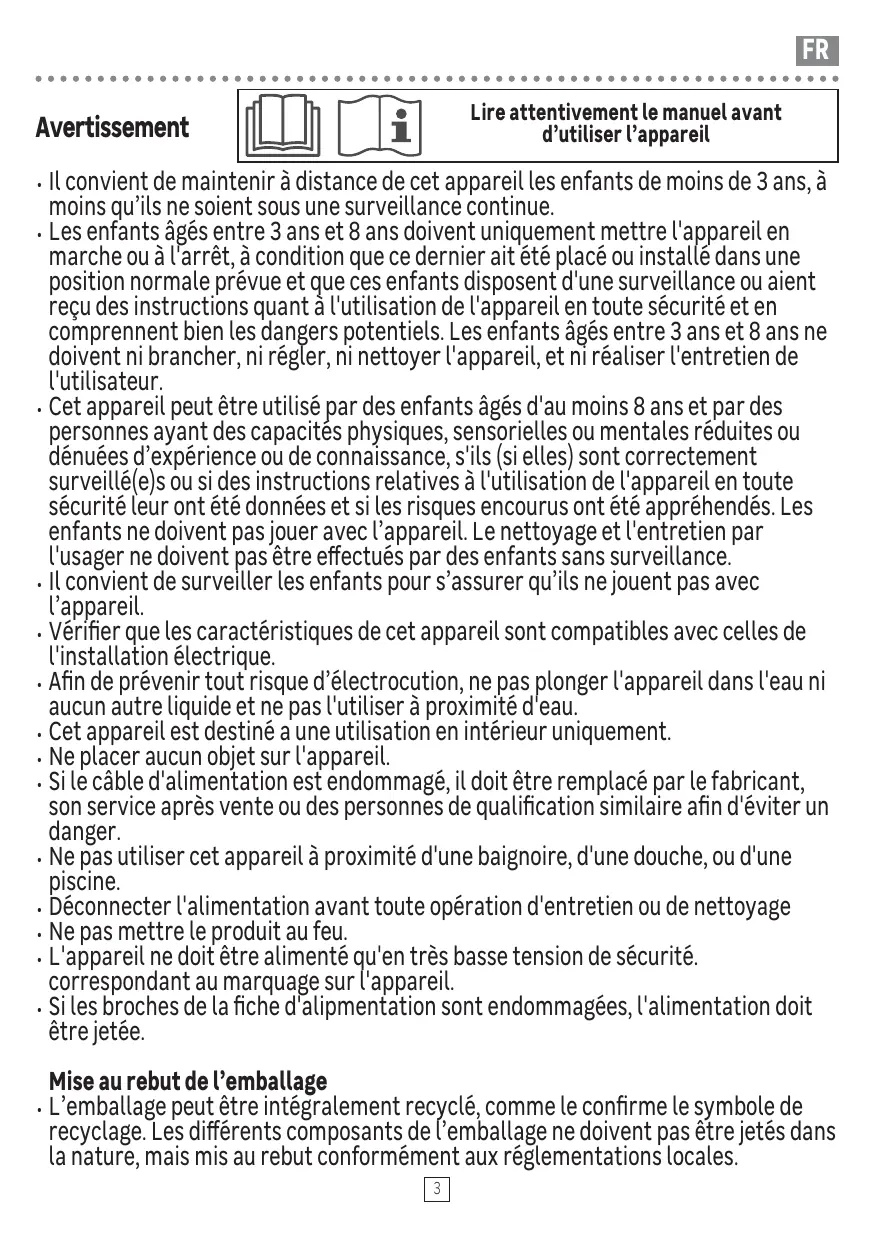

Lire attentivement le manuel avant d'utiliser l'appareil

• Il convient de maintainir à distance de cet apparéil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni regler, ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été approhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectuels par des enfants sans surveillance.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Verifier que les caractéristiques de cet apparéil sont compatibles avec celles de l'installation électrique.
• Afin de prévenir tout risque d'électrocution, ne pas plonger l'appareil dans l'eau ni jusqu'à autre liquide et ne pas l'utiliser à proximité d'eau.
• Cet apparéil est destiné à une utilisation en interieur uniquement.
• Ne placer,aún objet sur l'appareil.
• Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne pas utiliser cet apparéil à proximé d'une baignoire, d'une douche, ou d'une piscine.
• Déconnecter l'alimentation avant toute opération d'entretien ou de nettoyage
• Ne pasmettreleproduitau feu.
• L'appareil ne doit être alimenté qu'en très basse tension de sécurité correspondant au marquage sur l'appareil.
• Si les broches de la fiche d'alimentation sont endommagées, l'alimentation doit être jetée.

Mise au rebut de l'emballage

• L'emballage peut être intégralement recyclé, comme le confirme le symbole de recyclage. Les différents composants de l'emballage ne doivent pas être jetés dans la nature, mais mis au rebut conformément aux règlementations locales.

Traitement des apparils électriques et électroniques en fin de vie

Ce pictogramme indique que ce produit ne doit pas'être éliminé avec des déchets menagers non triés. Un système d'élimination et de traitement spécifique aux équipements électriques et Electroniques usages, dont l'utilisation est obligatoire,a été mis en place complenant un droit de reprise gratuite de l'équipement usage à l'occasion de l'achat d'un équipement neuf et une collecte sélective par un organisme agreé.

Pour plus de renseignements, vous pouvez vous adresser à votre magasin ou à votre mairie. Une élimination correcte des équipements électriques et électroniques usages garantit un traitement et une valorisation appropriée permettant d'éviter des dommages à l'environnement et à la santé humaine et de préserver les ressources naturelles.

Spécifications techniques de l'appareil
Tension nominale	220-240V
Fréquence nominale	50Hz
Puisance nominale	50W
Débit maximal du ventilateur	61.0m³/min
Valeur de service (SV)	1.3(m³/min)/W
Consommation électricque en mode arrêt (Poff)	-
Classe de protection électricque	Class I
Niveau de puissance acoustique du ventilateur	67.75dB(A)

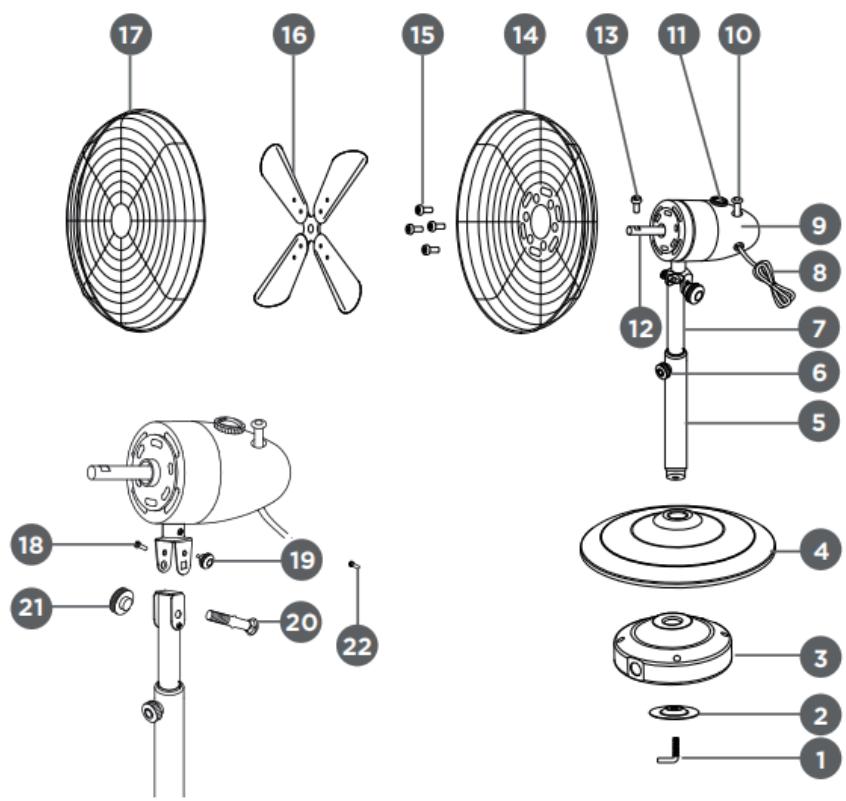

Assemblage

1. Vis dessous	12. Arbre du moteur
2. Rondelle de base	13. Vis de lame
3. Poids	14. Grille arrêté
4. Socle	15. 4 vis
5. Tube inférieur	16. Assemblage Hélice
6. Vis de fixation	17. Grille avant
7. Tube supérieur	18. Vis du moteur A
8. Câble d'alimentation avec fiche	19. Vis du moteur B
9. Bloc moteur	20. Vis du tube supérieur
10. Bouton d'oscillation	21. Ecrou du tube supérieur
11. Commutateur rotatif	22. Vis de sécurité avec écrou

1.Assembler la base (4)

Insérer la vis de la base (1) à travers la rondelle de la base (2), le poids (3) et la base (4) en veillant à ce que la rondelle de la base, le poids et la base soient correctement positionnés.

2.Fixer le support (5) à la base (4)

Aligner et insérer le pied (5) dans la base (4), puis serrer le tout en tournant la vis de la base (1) dans le sens des aiguilles d'une montre. Pour régler la hauteur du pied, desserrer la vis de fixation (6) et régler la hauteur souhaitée, puis resserrer la vis de fixation une fois la hauteur souhaitée atteinte.

3.Fixer l'unité moteur (9) au tube supérieur (7)

Positionner l'unité moteur (9) sur le tube supérieur (7), puis serrer l'unité moteur avec la vis du tube supérieur (20), l'écrou du tube supérieur (21), la vis du moteur A (18), et la vis du moteur B (19) en veillant à ce que les vis et l'écrou soient correctement positionnés.

4.Fixer la protection arrière (14) au bloc moteur (9)

Positionner la grille arrêté (14) sur l'unité motrice (9) en veillant à ce que les quatre trough de la grille arrêté soient alignés avec les quatre troughs de l'unité motrice, et la poignée de la grille arrêté doit être tournée vers le haut. Serrer ensuite la grille arrêté à l'aide des quatre vis (15) et des quatre rondelles.

5.Fixer l'ensemble de pales (16) à l'arbre du moteur (12)

Dévisser la vis de fixation (13) de l'hélice (16). Faire glisser l'hélice exactement sur l'encôche de l'arbre moteur (12), et serrer l'ensemble de l'hélice avec la vis en veillant à ce que la vis de l'hélice soit positionnée sur la partie plate de l'arbre moteur.

6.Fixer la grille avant (17) à la grille arrêté (14)

Positionner la grille avant (17) sur la grille arrière (14) en veillant à ce que le petit trou sur le bord de la grille avant soit aligné avec le petit trou au bas de la grille arrière. Serrer les fixations de la grille avant, puis la vis de sécurité avec écrou (22) au bas de la grille.

Utilisation

Réglage de la Vitesse

• Tourner le commutateur rotatif (11) pour selectionner la vitesse de ventilation souhaitee.

I : Vitesse faible
II : Vitesse moyenne
III : Vitesse elevée
0:Arrêt

Activation de l'Oscillation

Appuyer sur le bouton d'oscillation (10) pour activer l'oscillation et le tirer vers le haut pour la désactiver.

Réglage de l'inclinaison

Pour modifier la direction de l'air vers le haut ou vers le bas, desserrer l'écrou du tube supérieur (21) pour modifier la direction de l'unité moteur (9), puis resserrer l'écrou du tube supérieur.

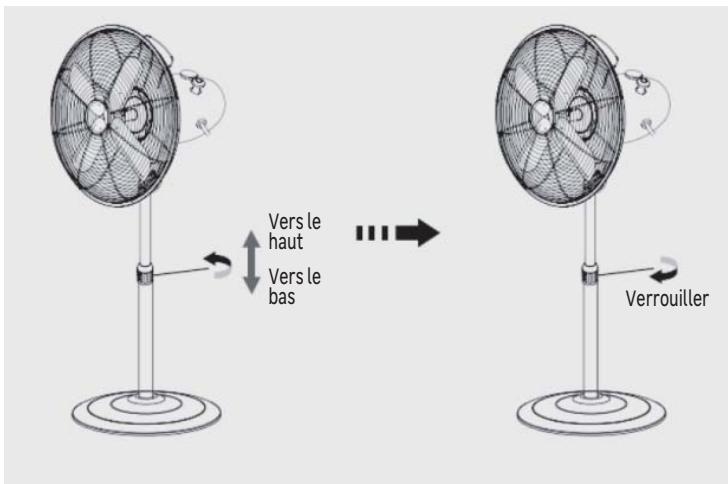

Réglage de la hauteur

Desserrer la vis de fixation (6) pour faire monter ou descendre le tube du support à la hauteur souhaitation, puis la bloquer pour fixer le tube.

Entretien

• Utiliser un chiffon doux et sec pour nettoyer les surfaces.
  Pour les taches persistantes, utiliser un chiffon imbibé d'eau savonneuse et essuyer immédiatement avec un chiffon sec.

Dépannage

Les anomalies de fonctionnement sont souvent dues à des causes mineures ; consulter le tableau ci-dessous avant de contacter le service après-vente. Cela pourra vous faire gagner du temps et vous éviter des dépenses inutiles.

Dépannage
Problème	Cause possible	Solution
Le ventilateur ne s'allume pas	Pas de tension dans le réseau d'alimentation	Vérifier la tension à la prise, faire contrôler par un spécialiste
	Le commutateur de mode ne fonctionne pas	Contacter le service après-venture, faire contrôler par un électricien spécialisé
	Rupture dans le câblage du ventilateur

GARANTIE

Conditions Générales de garantie constructeur Adeo Services :

Adeo Services offre une garantie constructeur pour ses produits.

Champ d'application de la garantie constructeur Adeo Services :

Les produits Adeo Services sont concus et construits pour offrir des performances qualitatives destinées à un usage normal. Si un produit s'avéré défectieux au cours de la période de garantie dans des conditions d'utilisation normales, il incombe à Adeo Services de le réparer ou de le remplaçer.

La garantie Adeo Services couvre la réparation ou le remplacement (à la discrétion d'Adeo services) de votre apparéil mis sur le marché par Adeo Services s'il s'avéré défectueux en raison d'un défaut matériel ou de fabrication pendant la période de garantie.

En cas d' indisponibilité d'une piece nécessaire au bon fonctionnement du produit, Adeo Services s'engage à la remplaçer par une piece aux caractéristiques et niveaux de performance équivalents.

La mise en œuvre de cette garantie ne remet pas en cause l'exercice de vos droits au titre des garanties légales prévues par le code civil et le code de la consommation.

Les cas exclus de la garantie constructeur Adeo Services :

La garantie constructeur Adeo Services n’a pas vocation à s’appliquer dans les cas listedes ci-dessous :

• Usure normale du produit et/ou de ses composants

Dommages accidentels (liés à une chute du produit, à un chocol ou à une mauvaise pose du produit)

• Dommages résultat d'une'utilisation non conforme aux informations prsentes dans la notice d'utilisation et/ ou packaging (ex: mauvaise tension d'alimentation)

• Dommages causés par le non-respect des recommandations d'entretien du produit.

• Dommages causés par des sources externes telles que le transport, les intempéries, les pannes d'électricité ou les surtensions.

• Dommages cosmétiques, y compris, mais sans s'y limiter, les rayures, les éraflures ou les bris d' éléments en plastique,

• Les defaillances causées par des cas de forces majores (evénement échépondant au contrôle d'Adeo Services, imprévisible au moment de la vente du produit et dont les effets n'ont pu être évités par des mesures appropriées (ex : catastrophes naturelles)).

Les defaillances causees par:

• Une utilisation négligente, une mauvaise'utilisation, la mauvaise manipulation ou l'utilisation imprudente du produit
  uneutilisationnonconforméau manueld'utilisation du produit
• Une utilisation du produit à des fins autres que des fins domestiques normales dans le pays où il a été acheté.
  L'utilisation de pieces qui ne sont pas assemblées ou installées conformément aux instructions de montage Adeo Services
  L'utilisation de pieces et d'accessoires qui ne sont pas des Composants Adeo Services authentiques.

• Une installation ou un assemblage défecteurs

• Des réparations ou modifications effectuées par des parties autres que celles autorisées par Adeo Services ou ses agents autorisés.

• La garantie ne sera également pas valide si le nombre de série ou la plaque signalétique du produit (si le produit possède une plaque signalétique) est retireé ou dégradé
  Si Adeo Services reçoit de la part d'autorités publiques compétentes des informations indiquant que le produit a eté volé.

• Quelles sont les modalités de mise en œuvre de la garantie ?

Les modalités de mise en œuvre de la garantie Adeo Services sont les suivantes :

• La garantie prend effet à la date d'achat (ou à la date de livreaison si celle-ci est ultérieure).
• La production préalable d'un justificatif de livreaison/d'achat avant toute intervention sur votre apparéil sous garantie. Veuillez notes que sans cette preuve, tout travail à effectuer fera l'objet de l'émission d'un devis, qui devra être accepté par le client avant toute intervention. Veuillez conserveur vos reçu d'achat ou yours bon de livreaison.
• Toutes les interventions seront effectuees par Adeo Services ou ses prestataires agreés.
• Toute piece remplaçée devient la propriété d'Adeo Services
• La réparation ou le remplacement de votre apparéil sous garantie ne prolonge pas la période de garantie.
• La garantie ne remet pas en cause l'exercice de vos droits au titre des garanties légales prévues par le code civil et le code de la consommation..
  Pour faire valor cette garantie, vous devez vous rapprocher de l'enseigne aprous de laquelle vous avez achete.
  yote produit.

Date d'entrée en vigueur de la garantie :

La garantie Adeo Services entre en vigueur à la date d'achat ou à la date de livreaison de votre produit, la date la plus tardive étant retenue.

Périmètre géographique de la garantie Adeo Services :

La garantie est valable dans le pays d'achat du produit

Si vous utilisez votre apparéil dans un pays autre que celui dans lequel vous l'avez acheté, la garantie peut être invalidée. Dans ce cas, veuillez vous rapprocher de l'enseigne du pays d'origine dans laquelle vous avez acheté le produit qui étudiera au cas par cas la demande de garantie.

Sort de la garantie Adeo Services en cas de revente du produit :

En cas de revente du produit au cours de sa période de garantie, celle-ci demeure valable au bénéfice de l'acheteur et peut être mise en oeuvre par ce dernier sous réserve toutefois:

Que le justificatif d'achat d'origine du produit soit apporté,

Que la preuve du bon fonctionnement du produit au moment de la revente soit apportée,

Que les conditions de mise en œuvre de la garantie exposées au sein desprésentes soient rassemblées.

Il est précisé que la revente du produit n'a aucune incidence sur la durée de garantie restant à courir à la date de la revente. Ainsi, l'acheteur du produit revendpu peut réclamer le bénéfice de la garantie Adeo Services dans la limite de la durée de validité restant à courir de ladite garantie à la date de la revente.
