MODE D'EMPLOI MARINA M SULION
FR You've des questions sur l'installation? Des problèmes ou des composants manquants? Sulion peut vous aider. Contactez-nous et indiquez-nous ton problème, l'IMP et la reférence que vous trouverez derrière le contrôle.
Service client: du lundi au jour de 9 h à 18 h, le vendredi de 9 h à 14 h. Heure Espagne.
Téléchargez le guide de l'utilisateur sur notre site Web sulion.es/ean/8426107059345
PT
Baixe o guia do usuario em)nossa web: sulion.es/ean/8426107059345
DE

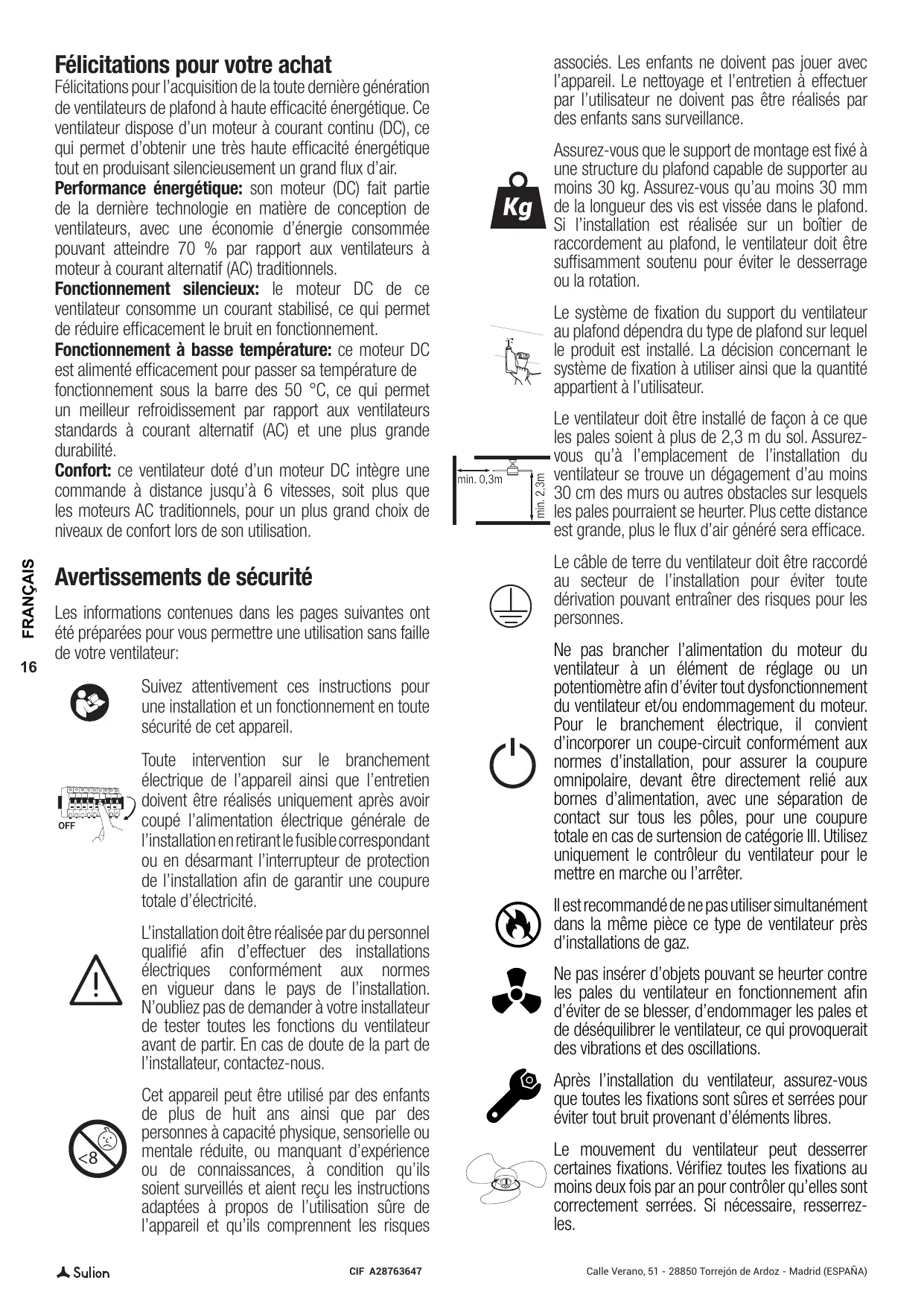

Félicitations pour votre achat
Félicitations pour l'acquisition de la toute dernière génération de ventilateurs de plafond à haute efficacité énergétique. Ce ventilateur dispose d'un moteur à courant continu (DC), ce qui permet d'obtenir une très haute efficacité énergétique tout en produitant silencieusement un grand flux d'air.
Performance énergétique: son moteur (DC) fait partie de la première technologie en matière de conception de ventilateurs, avec une économie d'énergie consommée pouvant atteindre 70% par rapport aux ventilateurs à moteur à courant alternatively (AC) traditionnels.
Fonctionnement silencieux: le moteur DC de ce ventilateur consomme un courant stabilisé, ce qui permet de réduire efficacement le bruit en fonctionnement.
Fonctionnement à basse température: ce moteur DC est alimenté efficacement pour passer sa température de fonctionnement sous la barre des 50^ , ce qui permet un meilleur refroidissement par rapport aux ventilateurs standards à courant alternatively (AC) et une plus grande durabilité.
Confort: ce ventilateur doté d'un moteur DC intégre une commande à distance jusqu'à 6 vitesses, soit plus que les moteurs AC traditionnels, pour un plus grand choix de niveaux de comport lors de son utilisation.
Avertissements de sécurité
Les informations contenues dans les pages suivantes ont eté préparées pour vous permettre une utilisation sans faillde de votre ventilateur:
Suivez attentivement ces instructions pour une installation et un fonctionnement en toute sécurité de cet apparéil.
Toute intervention sur le branchement électricque de l'appareil ainsi que l'entretien doit être réalisés uniquement après avoir coupé l'alimentation électricque générale de l'installation en retardant le fusible correspondant ou en désarmant l'interrupteur de protection de l'installation afin de garantir une coupure totale d'électricité.
L'installation doit être réalisée par du personnel qualifié afin d'effectuer des installations électriques conformément aux normes en vigueur dans le pays de l'installation. N'oubliez pas de demander à votre installerateur de tester toutes les fonctions du ventilateur avant de partir. En cas de doute de la part de l'installateur, contactez-nous.
Cet apparéil peut être utilisé par des enfants de plus de huit ans ainsi que par des personnes à capacité physique, sensorielle ou mentale réduite, ou manquant d'expérience ou de connaissances, à condition qu'ils soient surveillés et aient reçu les instructions adaptées à propos de l'utilisation sure de l' apparéil et qu'ils comprendnent les risques
associés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien à effectuer par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
Assurez-vous que le support de montage est fixé à une structure du plafond capable de supporter au moins 30 kg. Assurez-vous qu'au moins 30 mm de la longueur des vis est vissee dans le plafond. Si l'installation est réalisée sur un boîtier de raccordement au plafond, le ventilateur doit être suffisamment soutenu pour éviter le desserrage ou la rotation.
Le système de fixation du support du ventilateur au plafond dépendra du type de plafond sur lequel le produit est installé. La décidision concernant le système de fixation a utiliser ainsi que la quantité apparient à l'utilisateur.
Le ventilateur doit être installé de façon à ce que les pales soient à plus de 2,3 m du sol. Assurez-vous qu'à l'emplacement de l'installation du ventilateur se trouve un dégagement d'au moins 30 cm des murs ou autres obstacles sur lesquels les pales pouraient se heurter. Plus cette distance est grande, plus le flux d'air généra sera efficace.
Le cable de terre du ventilateur doit être raccordé au secteur de l'installation pour éviter toute dérivation pouvant entraîner des risques pour les personnes.
Ne pas brancher l'alimentation du moteur du ventilateur à un élément de réglage ou un potentiamètre afin d'éviter tout dysfonctionnement du ventilateur et/ou endommagement du moteur. Pour le branchement électrique, il convient d'incorporer un coupe-circuit conformément aux normes d'installation, pour assurer la coupure omnipolaire, devant être directement relié aux bornes d'alimentation, avec une séparation de contact sur tous les pôles, pour une coupure totale en cas de surtension de catégorie III. Utilisez uniquement le contrôleur du ventilateur pour lemettre en marche ou l'arrête.
Il est recommandé de ne pas utiliser simultanément dans la même pierce ce type de ventilateur pres d'installations de gaz.
Ne pas insérer d'objets pouvant se heurter contre les pales du ventilateur en fonctionnement afin d'éviter de se blesser, d'endommager les pales et de déséquilbrer le ventilateur, ce qui provoquerait des vibrations et des oscillations.
Après l'installation du ventilateur, assurez-vous que toutes les fixations sont sures et serrées pour éviter tout bruit provenant d' éléments libres.
Le mouvement du ventilateur peut desserrer certaines fixations. Vérifiez toutes les fixations au moins deux fois par an pour contrôler qu'elles sont correctement serrées. Si nécessaire, resserrez les.
Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après-venture ou du personnel qualifié équivalent afin de prévenir tout accident.
LED remplaçable.
Driver remplaçable.
Récepteur et la télécommande rémplacables.
Les produits électriques ne doivent pas être jetés avec les déchets menagers. Veuillez recycler l'emballage aux points de collecte prévus à cet effet. Contactez les autorités locales ou
votre fournisseur pour obtenir des conseils en matière de recyclage. Merci de les recycler aux points de collecte prevus à cet effet.
Note: Les mises en garde et instructions importantes énoncées dans leprésent manuel ne sauraient couvrir toutes les conditions et situations susceptibles de survenir. Il faut comprendre que le bon sens, la prudence et le soin sont des facteurs qui ne peuvent pas'être inclus dans tous les produits. Ces facteurs peuvent uniquement et doivent être apportés par l'utilisateur qui entretient et utilise ce ventilateur.
Points de collecte sur qu'waivefairedemesdechets. Privilegiez la réparation ou le don de sua的应用e.
Caracteristiques de l'appareil
Généralités
| Tension et fréquence nominale | 220-240V~AC 50/60Hz |
| Classe énergétique | Classe I |
| Indice de protection | IP44 |
| Température de service | -20 ↔50°C |
| Inclinaison maximale du plafond pour l'installation | 15° |
| Poids | 5,5Kg |
| Consommation d'énergie en voille (W) | <0,5 |
| Norme de mesure de la valeur de service | IEC 60879:2019 |
LED
| Puisance | 24W |
| Flux lumineux | 2400lm |
| Température de couleur | 3000,4000,5000K |
| RGB | Non |
| Mesure données lumière | 360° |
| Nombre de cycles ON/OFF | 10.000 |
| Heures de vie | 30.000h |
| Dimable | Oui |
| Angle lumineux | 120° |
| CRI | >80 |
| Ce produit contient une source lumineuse de classe d'efficacité énergétique | F |
Ventilation
| N° de vitesses | 5 |
| Puisance max. (W) | 21 |
| Tr/min max. | 280 |
| Flux d'air ventilateur max. (m3/min) | 150 |
| Flux d'air ventilateur max. (m3/h) | 9000 |
| Niveau sonore (dB) | 46 |
| Valeur de service SV max. ((m3/min)/W) | 7,14 |
| Vitesse maximale de l'air (m/s) | 2,78m/s |
Préparation pour l'installation
Remarque: La durée d'installation estimée est de 120 minutes. Ce produit peut uniquement être installé par un électricien qualifié. Déballer soigneusement le ventilateur en évitant d'utiliser des cutters ou couteaux susceptibles de rayer le produit.
Sortir l'ensemble des éléments. Déposer le moteur sur un chiffon ou une surfaceSoupleafin d'éviterd'endommager la finition de surface.
Manipuler l'ensemble avec précaution pour éviter de tordre ou de rayer la carcasse.
Le ventilateur doit être assemblé au sol ou sur une table suffisamment grande pour qu'aucun élément ne tombe.

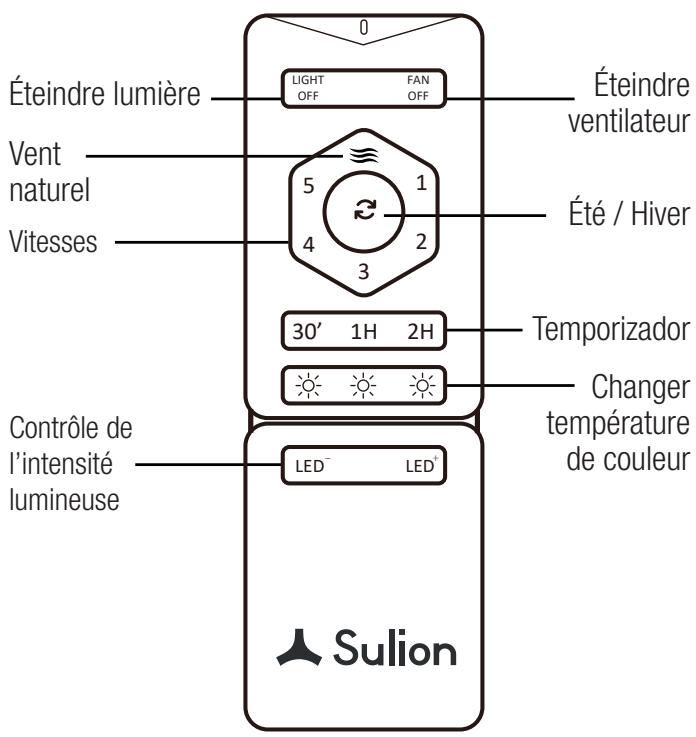

Control remoto
Minuterie: Si vous appuyez sur un bouton après avoir sélectionné un programme d'arrêt, celui-ci sera annulé.
Vent naturel: Mode brise. Augmente et diminuè automatiquement la vitesse du ventilateur, générant un effet de brise. Pour activer cette fonction, le ventilateur doit préalablement tourner à une certaine vitesse. Appuyer ensuite sur n'importe quel bouton annule cette fonction.
Contrôle de deux ou plusieurs ventilateurs avec une seule commande
ATTENTION: Avant de procéder à la synchronisation, vérifie que les ventilateurs de plafond que vous ne souhaitez pas synchroniser avec la même commande sont éteints au niveau de l'interrupteur mural, sinon ils peuvent également être synchronisés et une fois synchronisés, ils ne peuvent plus être désynchronisés.
- Allumez l'alimentation (interrupteur mural) des ventilateurs à contrôle, puis, dans les 10 secondes qui suivent, appuyez sur le bouton FAN OFF de la télécommande pendant 2-5 secondes continues.
2.- Un "beep" sonore indique que la connexion a ete effectuée et que I'equipement peut fonctionner normalement.
- Maintenant, la télécommande et les récepteurs des ventilateurs auront été synchronisés. Coupez l'alimentation des ventilateurs à l'aide de l'interrupteur ou de l'interrupteur automatique, puis remettez-les en marche, cette étape est celle qui clôt le processus de synchronisation.
Sens de rotation. Option hiver/été
Le bouton de la télécommande contrôle le sens (horaire et antihoraire).
Le commutateur, situé sur le corps du ventilateur, contrôle le sens (horaire et antihoraire).

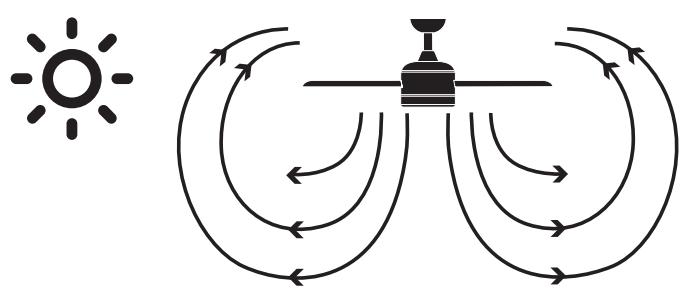

Option eté: le courant d'air descendant crée un effet ra-fraîchissant comme l'indique l'illustration.

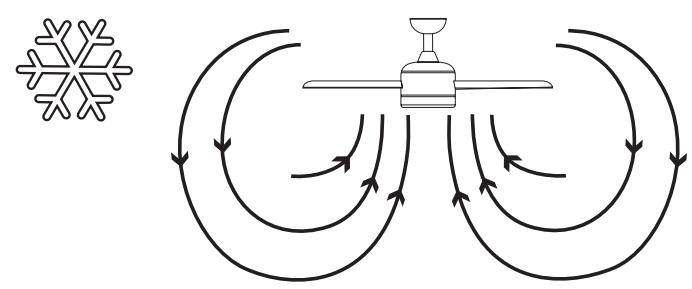

Option hiver: le courant ascendant éloigne l'air chaud de la zone du ventilateur comme l'indique l'illustration. Cela permet de baisser le chauffage.
Résolution des problèmes
Dysfonctionnement du contrôle
- Assurez-vous que toutes les connexions sont correctement effectuées.
- Assurez-vous que les piles de la télécommande sont neuves.
- Assurez-vous que tous les interrupteurs (principal et
d'isolement) sont allumés.
-
- Resynchronisation des récepteurs et des contrôleurs.
Le récepteur et la télécommande de ce ventilateur sont régles en usine, il n'est pas nécessaire de les appairer une fois le ventilateur installé. La synchronisation ne sera effectue qu'en cas de dysfonctionnement de la télécommande. Si vous ave des questions avant la resynchronisation, veuillez contacter Sulion.
ATTENTION: Avant la synchronisation, s'il y a un autre ventilateur de plafond au même endroit ou à un autre endroit que vous ne pouze pas synchroniser, vérifie s'il est eteint au niveau de l'interrupteur mural, sinon il peut également etre synchronisé avec la meme telecommande et une fois synchronisé, il ne peut pas etre désynchronisé.
Équilibrage: Problèmes d'équilibrage dans le fonctionnement du ventilateur
Votre caisson de ventilateur peut inclure l'un des kits d'équilibrage de ventilateur suivants.
Si vous constatze une oscillation excessive de votre ventilateur, vous pouvez utiliser ce kit en suivant les instructions que vous trouvrez sur notre site web ou dans le QR code suivant.
Entretien et nettoyage:
- Le mouvement naturel du ventilateur peut desserrer quelques raccords. Vérifiez les raccords du support, les pieces de fixation et les accessoires des pales deux fois par an. Assurez-vous que tout est bien fixé.
- Nettoyez régulièrement le ventilateur pour le maintainir comme neuf au fil du temps. N'utilisez pas d'eau pour le nettoyer, car cela pourrait endommager le moteur ou le bois et provoquer une décharge électrique.
- Utilisez uniquement une brosse douce ou un chiffon en microfibre pour ne pas rayer la finition. Le plaquage est appliqué au moyen d'une couche de laque afin de minimiser la décoloration ou la perte d'éclat.
- Il n'est pas nécessaire de lubrifier le ventilateur. Le moteur est doté de roulements autolubrifiants.
Remarque: Toute inobservance de ces instructions entraine la perde de garantie de l'appareil.
La garantie du fabricant couvre les défauts réels pouvant se produit, mais pas les problèmes mineurs tels que le bruit de l'appareil, car tous les moteurs électriques générent un certain bruit.
Le fonctionnement du ventilateur avec les composants légèrement libres (vis mal serrées) ou la déformation des pales due au nettoyage trop intense peut produit des bruits et un balancement excessif qui ne seront pas couverts par la garantie. Une vérification régulière du serrage des éléments ainsi qu'un nettoyage non agressif suffisent pour éviter ces problèmes.
Contrôleur:
La garantie de l'appareil sera annulée en cas d'utilisation dans l'installation d'un contrôle au moyen d'un interrupteur mural ou d'un régulateur (dimmer) statique. Seule la télécommande fournie avec l'unité doit être utilisée.
Installation du ventilateur:
Conformément à nos conditions de garantie, ce ventilateur peut uniquement être installé par un électricien agrée. Les ventilateurs mal installés peuvent être dangereux pour les personnes et, n'était plus couverts par la garantie, très chers à réparer. Ce ventilateur est unconçu exclusivement pour un usage en interieur, à l'abri et éloigné de l'eau et de l'humidité. Dans le cas contraire, la garantie sera annulée. Le système de fixation du support du ventilateur au plafond dépendra du type de plafond sur lequel le produit est installé. La décision concernant le système de fixation à utiliser ainsi que la quantité apparait à l'utilisateur.
Balancement:
Tous les ventilateurs de plafond ont tendance à Osciller en fonctionnement. Le balancement de deux centimètres est totalement acceptable et n'indiqueaucun dysfonctionnement ni risque de chute si l'installation a été correctement
réalisée au plafond en suivant les instructions de ce manuel. Ce ventilateur de plafond dispose d'un système de montage parfaitement sécurisé au moyen de supports en acier et de sphères de raccord pour permettre sa rotation et éviter les vibrations sur la structure du plafond. Sachez toute fois que deux ventilateurs du même modele peuventprésenter un balancement différent totalment acceptable qui ne suppose aucun dysfonctionnement ni défaut de fabrication.
Perception du bruit accrue en fonctionnement nocturne:
La garantie du fabricant ne couvre pas la perception accrue du bruit lors du fonctionnement du ventilateur la nuit, lorsque tout est plus silencieux et calme aux alentours. La nuit, l'alimentation électrique peut également changer, ce qui peut produit un niveau sonore plus élevé de l'appareil sans pour autant supposer un dysfonctionnement ou un défaut de fabrication.
Système d'éclairage du ventilateur:
Sauf défaut de fabrication exceptionnel, les lampes du ventilateur ne sont pas couvertes par la garantie du ventilateur. Les bruits et les vibrations peuvent etre plus elevés lorsque le système d'éclairage est allumé. Par exemple, si le diffuseur du luminaire est mal fixé, il peut produit un léger bruit. À nouveau, un entretien non agressif et une vérification régulière que tous les éléments sont dument fixés permettront d'eviter ces incidents. Les diffuseurs en verre des luminaires sont garantis jusqu'à l'entrepôt des distributeurs et soumis à leur vérification à la livraison.
Garantie:
Sulion garantit le bon fonctionnement du matériel et les évventuelles réparations ou fourniture de pieces détachées en cas de début de fabrication jusqu'à 3 ans à compter de la date de vente. Cette garantie est de 5 ans pour les diodes LED et de 8 ans pour le moteur du ventilateur DC. Sulion n'est pas responsable d'une mauvaise utilisation.
Plus d'informations sur les conditions de garantie sur : https://sulion.es/es/content/12-terminos-y-garantia
ParabénsPGA:
Équilibrage: Problèmes d'équilibrage dans le fonctionnement du ventilateur
Votrecaisson de ventilateur peut inclure l'un des kits d'équilibrage de ventilateur suivants.
Si vous constatiez une oscillation excessive de votre ventilateur, vous pouvez utiliser ce kit en suivant les instructions que vous trouvrez sur notre site web ou dans le QR code suivant.
SULION déclare sous sa propre responsabilité que les produits dont les références sont indiquées sur la couverture de ce manuel ont été fabriqués conformément aux normes Européennes suivantes.
Chez Sulion you sommes clairs, ou sommes a votre disposition pour resoudre tout incident avec voitre produit, avant de returnner un article au magasin, veuillez contacter Sulion. La plupart des problemes sont facilement et rapidement résolus, nos proposons des pioces de rechange avec une manipulation minimale et un remplacement facile. Nous voulons eviter l'elimination des produits et la production de dechets inutiles. Pensez a I'environnement, choisissez de reparer et non de metre à la poubelle. Merci pour votre aide.
PT Cuidemos do planeta
