MANUALE UTENTE MARINA M SULION

[LÉ Avete dubbi sull'installazione del prodotto? C'è qualche problema o ti manca qualche componente? Sulion puÿ aiutarvi. Contattateci e comunicateci il tuo problema, il nome dell'IMP il riferimento che troverai dietro il controllo. Servizio di attenzione al cliente: da lunedi a giovedi dalle 9.00 alle 18.00, venerdi dalle 9.00 alle 14.00. Ora spagnola.

IT Scarichi il manuale nella sua lingua sul nostro sito web: sulion.es/ean/8426107059345

Calle Verano, 51 - 28850 Torrejôn de Ardoz - Madrid (ESPANA)

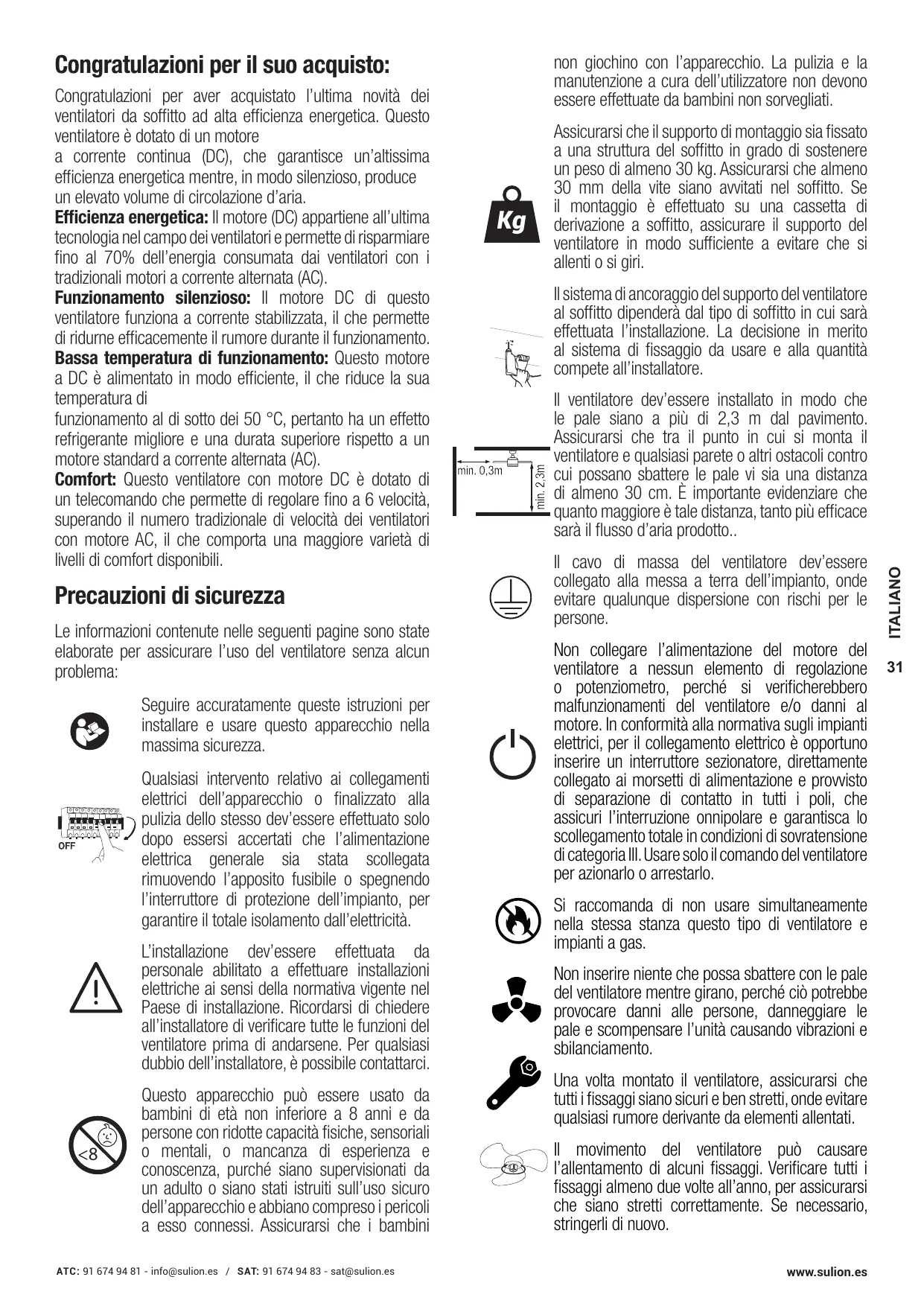

Congratulazioni per il suo acquisto:

Congratulazioni per aver acquistato l'ultima novità dei ventilatori da soffitto ad alta efficienza energetica. Questo ventilatore à dotato di un motore

a corrente continua (DC), che garantisce un’altissima efficienza energetica mentre, in modo silenzioso, produce un elevato volume di circolazione d'aria.

Efficienza energetica: || motore (DC) appartiene all'ultima tecnologia nel campo dei ventilatori e permette di risparmiare fino al 70% dell'energia consumata dai ventilatori con i tradizionali motori a corrente alternata (AC). Funzionamento silenzioso: |! motore DC di questo ventilatore funziona a corrente stabilizzata, il che permette di ridume efficacemente il rumore durante il funzionamento. Bassa temperatura di funzionamento: Questo motore a DC è alimentato in modo efficiente, il che riduce la sua temperatura di

funzionamento al di sotto dei 50 °C, pertanto ha un effetto refrigerante migliore e una durata superiore rispetto a un motore standard a corrente alternata (AC).

Comfort: Questo ventilatore con motore DC è dotato di un telecomando che permette di regolare fino a 6 velocità, superando il numero tradizionale di velocità dei ventilatori con motore AC, il che comporta una maggiore varietà di livelli di comfort disponibili.

Precauzioni di sicurezza

Le informazioni contenute nelle seguenti pagine sono state elaborate per assicurare l'uso del ventilatore senza alcun problema:

Seguire accuratamente queste istruzioni per installare e usare questo apparecchio nella massima sicurezza.

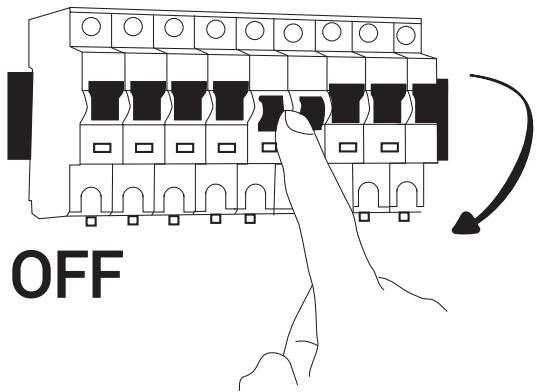

Qualsiasi intervento relativo ai collegamenti elettrici dell'apparecchio o finalizzato alla pulizia dello stesso dev'essere effettuato solo dopo essersi accertati che l'alimentazione elettrica generale sia stata scollegata rimuovendo l'apposito fusibile o spegnendo l'interruttore di protezione dell'impianto, per garantire il totale isolamento dall’elettricità.

L'installazione dev'essere effettuata da personale abilitato a effettuare installazioni elettriche ai sensi della normativa vigente nel Paese di installazione. Ricordarsi di chiedere all'installatore di verificare tutte le funzioni del ventilatore prima di andarsene. Per qualsiasi dubbio dell’installatore, à possibile contattarci.

Questo apparecchio pud essere usato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mental, o mancanza di esperienza e conoscenza, purché siano supervisionati da un adulto o siano stati istruiti sull'uso sicuro dell'apparecchio e abbiano compreso i pericoli a esso connessi. Assicurarsi che i bambini

ATC: 91 674 94 81 -info@sulion.es / SAT: 91 674 94 83 - sat@sulion.es

non giochino con l'apparecchio. La pulizia e la manutenzione a cura dell’utilizzatore non devono essere effettuate da bambini non sorvegliati.

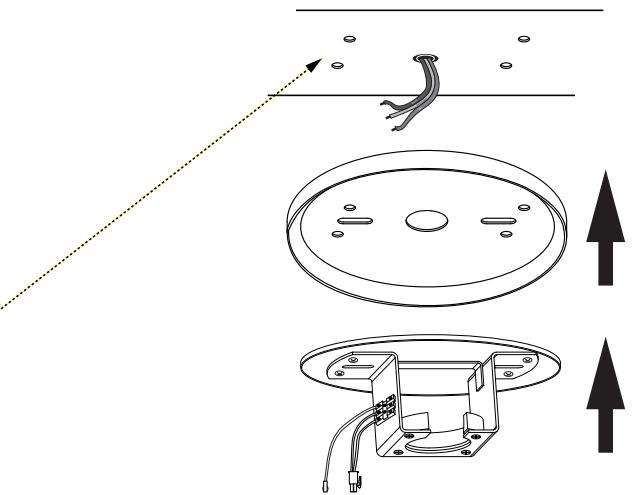

Assicurarsi che il supporto di montaggio sia fissato a una struttura del soffitto in grado di sostenere un peso di almeno 30 kg. Assicurarsi che almeno 30 mm della vite siano avvitati nel soffitto. Se il montaggio è effettuato su una cassetta di derivazione a soffitto, assicurare il supporto del ventilatore in modo suficiente a evitare che si allenti o si giri.

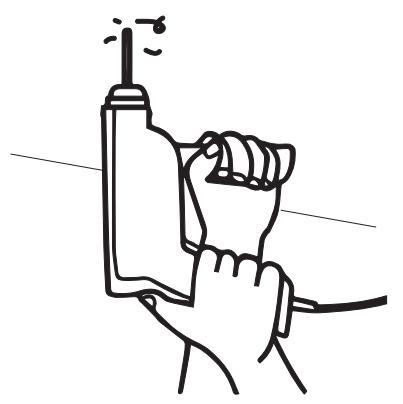

ILsistema di ancoraggio del supporto del ventilatore al soffitto dipenderà dal tipo di soffitto in cui sarà effettuata l'installazione. La decisione in merito al sistema di fissaggio da usare e alla quantità compete all'installatore.

Il ventilatore dev'essere installato in modo che le pale siano a più di 2,3 m dal pavimento. Assicurarsi che tra il punto in cui si monta il ventilatore e qualsiasi parete o altri ostacoli contro cui possano sbattere le pale vi sia una distanza di almeno 30 cm. E importante evidenziare che quanto maggiore è tale distanza, tanto più efficace sarà il flusso d'aria prodotto..

Il cavo di massa del ventilatore dev'essere collegato alla messa a terra dell'impianto, onde evitare qualunque dispersione con rischi per le persone.

Non collegare l’alimentazione del motore del ventilatore a nessun elemento di regolazione o potenziometro, perché si verificherebbero malfunzionamenti del ventilatore e/o danni al motore. In conformità alla normativa sugli impianti elettrici, per il collegamento elettrico à opportuno inserire un interrutiore sezionatore, direttamente collegato ai morsetti di alimentazione e provvisto di separazione di contatto in tutti i poli, che assicuri l'interruzione onnipolare e garantisca lo scollegamento totale in condizioni di sovratensione di categoria ll. Usare solo il comando del ventilatore per azionarlo o arrestarlo.

Si raccomanda di non usare simultaneamente nella stessa stanza questo tipo di ventilatore e impianti a gas.

Non inserire niente che possa sbattere con le pale del ventilatore mentre girano, perché cid potrebbe provocare danni alle persone, danneggiare le pale e scompensare l'unità causando vibrazioni e sbilanciamento.

Una volta montato il ventilatore, assicurarsi che tutti i fissaggi siano sicuri e ben stretti, onde evitare qualsiasi rumore derivante da elementi allentati.

- Il movimento del ventilatore puè causare

l'allentamento di alcuni fissaggi. Verificare tutti i fissaggi almeno due volte all’anno, per assicurarsi che siano stretti correttamente. Se necessario, Stringerli di nuovo.

Se il cavo di alimentazione à danneggiato,

dal produttore, dal servizio di assistenza o da

Non smaltire i prodotti elettrici come rifiuti non

centri di raccolta. Contattare le autorità locali o il

(eus onde evitare pericoli esso dev'essere sostituito >: differenziati. Conferire l'imballaggio agli idonei

personale qualificato. LED sostituibile. Driver sostituibile.

Ricevitore e telecomando sostituibiles.

proprio fornitore per consigli sullo smaltimento. Si ringrazia per l'adeguata raccolta differenziata.

Nota: Le important awertenze e istruzioni contenute in questo manuale non esauriscono tutte le possibili condizioni e situazioni che possano presentarsi. Dev'essere inteso che il buon senso, la prudenza e l'attenzione sono fattori che non possono essere inclusi in tutti i prodotti . Questi fattori

possono e devono dipendere solo dall’utilizzatore che cura e

usa questo ventilatore.

Caratteristiche dell’apparecchio

Tensione e frequenza nominale 220-240V-AC 50/60Hz Classe energetica Classe | Indice di protezione IP44 Temperatura di lavoro -20 -50°C Inclinazione massima del soffitto al quale puà essere installato 15° Peso 5,5Kg Consumo energetico in modalità stand-by (W) <0,5 Norma sulla misurazione del valore di servizio IEC 60879:2019

LED Potenza 24W Flusso luminoso 24001m Temperatura di colore 3000,4000,5000K RGB No Misurazione dati luce 360° Numero di cicli ON/OFF 10.000 Ore di vita 30.000h Dimmerabile Si Angolo di luce 120° CRI >80 Questo prodotto contiene una fonte luminosa della classe di efficienza energetica F Ventilazione

N. di velocità 5 Potenza massima (W) 21 RPM massima 280 Flusso d'aria massima(mÿ/min) 150 Flusso d'aria massima (m/h) 9000 Livello sonoro (dB) 46 Valore di servizio SV ((m$/min)/W) 7,14 Velocità massima dell'aria (m/sec) 2,78m/s

À Sulion CIF 28763647

Calle Verano, 51 - 28850 Torrejôn de Ardoz - Madrid (ESPANA)

Preparazione per il montaggio

Nota: |! tempo stimato di montaggio à di 120 minuti. Ques- to prodotto pud essere installato solo da un elettricista qualificato.

Disimballare il ventilatore con attenzione, evitando l’uso di oggetti taglienti o coltelli che potrebbero raschiarne qualche parte.

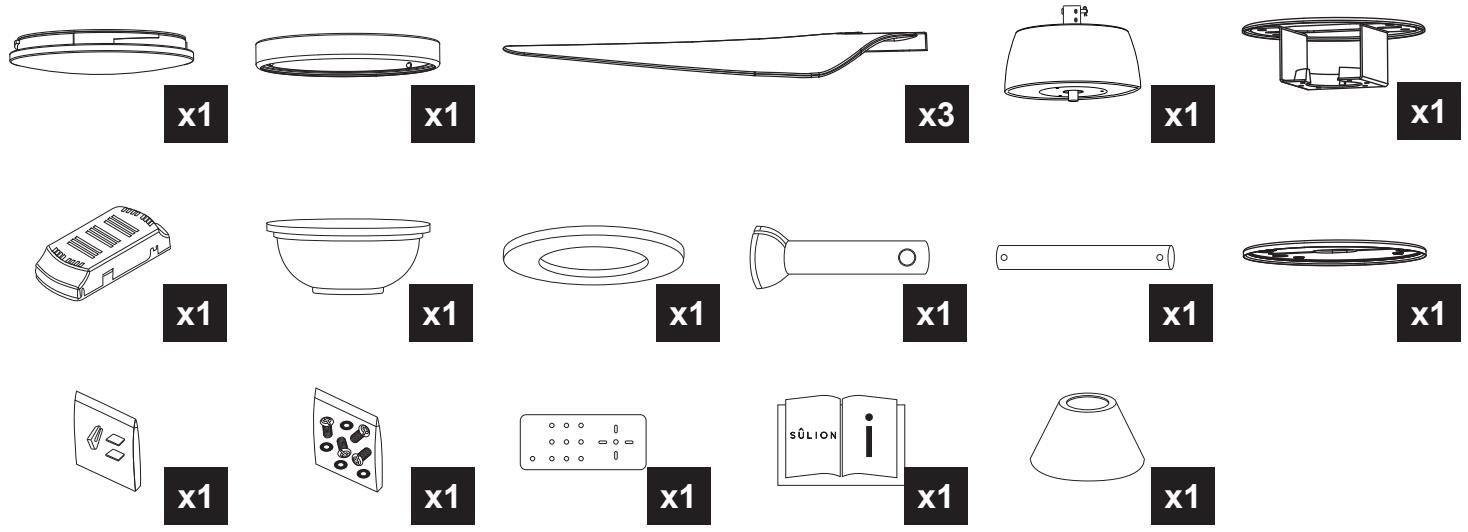

Estrarre tutti i componenti. Posizionare il motore su un panno o su una superficie morbida per evitare di danneggiarne la finitura superficiale.

Maneggiare con attenzione, evitando di piegare o graffiare la scocca.

I! ventilatore dev'essere montato a terra o su un tavolo abbastanza grande, onde evitare che cada qualche componente.

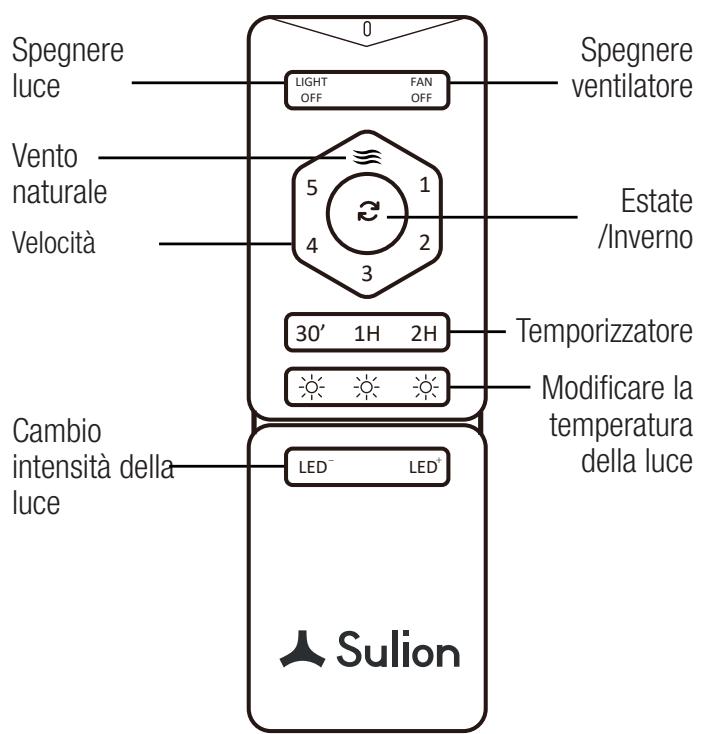

Telecomando PT Spegnere Spegnere luce ss ou M) 1 — ventilatore Vento naturale (>) Estate Velocità —| /Iverno + Temporizzatore F— Modificare la Cambio temperatura intensità della x) della luce luce À Sulion ,

Temporizzatore: Se si preme un pulsante dopo aver se- lezionato un programma di spegnimento, questo viene an- nullato.

Vento naturale. Aumenta e riduce automaticamente la velocità del ventilatore, generando un effetto brezza. Per attivare questa funzione, il ventilatore deve ruotare previa- mente a una certa velocità.

ATC: 91 674 94 81 -info@sulion.es / SAT: 91 674 94 83 - sat@sulion.es

Controllo di due o più ventilatori con un unico telecomando

ATTENZIONE: prima di effettuare la sincronizzazione, verificare che i ventilatori da soffitto che non si desidera sincronizzare con lo stesso telecomando siano staccati dall'interruttore della parete; in caso contrario à possibile che si sincronizzino e una volta sincronizzati, non possono più essere scoordinati.

1.- Accendere l'alimentazione (interruttore a parete) dei ventilatori da controllare e poi, entro 10 secondi, premere il pulsante FAN OFF del telecomando per 2-5 secondi continui.

2.- Un suono di tipo “beep” indica che la connessione è stata effettuata e l'apparecchiatura pu funzionare normalmente.

3.- Il telecomando e i ricevitori del ventilatore sono ora sincronizzati. Disattivare l'alimentazione dei ventilatori tramite l'interruttore o l'interruttore automatico e riaccenderli; questo passaggio chiude il processo di sincronizzazione.

Senso di rotazione. Opzione inverno/

Il pulsante del telecomando controlla la direzione (senso orario e antiorario).

Ilcommutatore, posto nel corpo del ventilatore, controlla la direzione (senso orario e antiorario).

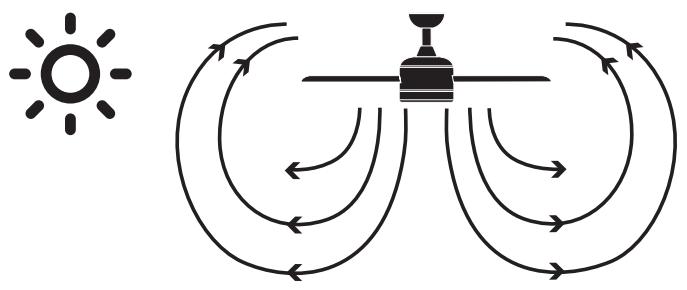

Opzione estate - La corrente d'aria discendente crea un effetto rinfrescante come mostrato nell'illustrazione. Opzione inverno - Una corrente ascendente allontana l'aria calda dalla zona ventilata come mostrato nell'illustrazione. Ciù permette di impostare il riscaldamento a un livello più basso.

ES Risoluzione dei problemi

Malfunzionamento del telecomando

1. Assicurarsi che tutti i collegamenti siano stati effettuati

2. Assicurarsi che ci siano le batterie nel telecomando.

3. Assicurarsi che tutti gli interruttori (principali e di

isolamento) siano accesi.

4. Resincronizzazione del ricevitore e del controllore. Ilricevitore e il telecomando di questo ventilatore vengono configurati in fabbrica e NON devono

 essere sincronizzati dopo l'installazione del ventilatore. La sincronizzazione verrà eseguita solo in caso del malfunzionamento del

telecomando. In caso di necessità, prima di realizzare la resincronizzazione, si prega gentilmente di rivolgersi a Sulion. ATTENZIONE: prima di procedere alla sincronizzazione, se nello stesso luogo vi à un altro ventilatore da soffitto che non si desidera sincronizzare, verificare che sia staccato dall'interruttore a muro; in caso contrario, puù essere sincronizzato con lo stesso telecomando e, una volta sincronizzato, non puè essere più scoordinato.

Kit di bilanciamento della vento: Problemi di bilanciamento nel funzionamento della ventola L'involucro della ventola pud includere uno dei seguenti kit di bilanciamento della ventola.

Se notate un’oscillazione eccessiva del vostro ventilatore, potete utilizzare questo kit seguendo le istruzioni che troverete sul nostro sito web o nel seguente codice QR.

À Sulion CIF 28763647 Calle Verano, 51 - 28850 Torrejôn de Ardoz - Madrid (ESPANA)

Manutenzione e informazioni sulla garanzia

Manutenzione e pulizia:

1. Il naturale movimento del ventilatore pud causare l'allentamento di alcune giunture. Controllare le giun- ture di sostegno, gli elementi di fissaggio e gli acces- sori delle pale due volte all'anno. Assicurarsi che i fis- saggi siano stretti correttamente.

2. Pulire il ventilatore periodicamente in modo da mante- nerne l’aspetto nuovo con il passare del tempo. Non pulirlo con acqua, in quanto potrebbe danneggiare il motore o il legno o causare scosse elettriche.

3. Usare solo un pennello morbido o un panno senza pelucchi per non graffiare la finitura. Il rivestimento à protetto da uno strato di lacca per ridurre al minimo la perdita di colore o di lucentezza.

4. Non è necessario oliare il ventilatore. ll motore contiene dei cuscinetti a lubrificazione permanente.

Note: || mancato rispetto di queste istruzioni comporta la perdita della garanzia dell'apparecchio.

Servizio di garanzia:

La garanzia del produttore copre i guasti reali che si pos- sano verificare, ma non reclami minori come il rumore generato dall'impianto, in quanto tutti i motori elettrici pro- ducono rumore.

I! funzionamento del ventilatore con i componenti legger- mente allentati (viti non strette abbastanza) o la deforma- zione delle pale causata da una pulizia eccessivamente energica possono produrre rumori e oscillazione eccessivi che non sono coperti da garanzia. Un controllo periodico dei fissaggi e una pulizia non aggressiva son sufficienti a prevenire questi problemi.

La garanzia del prodotto non sarà valida se al momento dell'installazione viene installato un sistema di controllo mediante interruttore a parete o regolatore (dimmer) a stato solido. E consentito solo l’uso del telecomando in dotazione.

Installazione del ventilatore:

Secondo i termini e le condizioni di garanzia, questo venti- latore puù essere installato solo da un elettricista autoriz- zato. | ventilatori installati in maniera non corretta possono essere pericolosi per le persone, costosi da riparare e per- deranno la garanzia. Questo ventilatore à progettato per il solo uso interno, in luoghi protetti e lontano dall'acqua e dall'umidità, altrimenti perderà la garanzia.

Il sistema di ancoraggio del supporto del ventilatore al so- ffitto dipenderà dal tipo di soffitto al quale sarà montato. La decisione in merito al sistema di fissaggio da usare e alla quantità compete all'installatore.

Tutti i ventilatori da soffitto tendono a oscillare quando sono in funzione. Un'oscillazione di 2 cm è del tutto acce- ttabile e non à indice di alcun malfunzionamento, né pu causare la caduta del ventilatore, se questo à stato fissato

ATC: 91 674 94 81 -info@sulion.es / SAT: 91 674 94 83 - sat@sulion.es

al soffitto correttamente seguendo le istruzioni riportate in questo manuale. Questo ventilatore da soffitto à dotato di un sistema di montaggio totalmente sicuro, che prevede l’uso di supporti in acciaio e sfere di giuntura per perme- tierne la rotazione ed evitare la trasmissione di vibrazioni alla struttura del soffitto. Si segnala che ventilatori dello stesso modello potrebbero avere oscillazioni diverse, la qual cosa à del tutto accettabile e non è indice di malfun- zionamenti o difetti di fabbricazione.

Aumento della percezione del rumore durante il funzionamento notturno:

La garanzia del produttore non copre il fatto che durante la notte, quando l'ambiente circostante à più silenzioso e tranquillo, si percepisca maggiormente il rumore del ven- tilatore. Inoltre, durante la notte, la rete elettrica potrebbe subire delle alterazioni che possono aumentare il rumore prodotto dal dispositivo, la qual cosa non è indice di mal- funzionamenti o difetti di fabbricazione.

Sistema di illuminazione del ventilatore:

Tranne che per difetti di fabbricazione, estremamente rari, le lampade del ventilatore non sono coperte dalla garan- zia del ventilatore. Rumori e vibrazioni potrebbero essere maggiori quando il sistema di illuminazione à acceso. Per esempio, se non adeguatamente fissato, il diffusore della luce puù produrre un lieve rumore. Anche in questo caso, una pulizia non aggressiva e un controllo periodico per as- sicurarsi che tutti gli elementi siano

fissati correttamente possono prevenire questo genere di inconvenienti. | diffusori in vetro delle luci sono coperti da garanzia fino al magazzino dei distributori e sono sottoposti a verifica durante la fornitura.

Sulion garantisce il corretto funzionamento delle appa- recchiature e le eventuali riparazioni o forniture di pezzi di ricambio in caso di difetti di fabbricazione fino a 3 anni dalla data di vendita. Questa garanzia à di 5 anni per i diodi LED e 8 anni per il motore della vento- la CC. Sulion non è responsabile per un uso improprio.

Maggiori informazioni sui termini e condizioni della garan-

zia su: https://sulion.es/es/content/12-terminos-y-garantia

reinstmmung mit den folgenden europäischen Normen hergestellt wurden.

DICHIARAZIONE DI CONFORMITÀ CE SULION dichiara sotto la propria responsabilità che i prodotti i cui riferimenti sono indicati nella copertina di questo manuale sono stati

fabbricati in conformità ai seguenti standard europei.

EN 60598-1:2015 + A1:2018

Wir danken Ihnen für Ihre Unterstützung.

IT Prendiamoci cura del pianeta

Noi di Sulion siamo chiari, siamo a vostra disposizione per risolvere qualsiasi problema con il vostro prodotto; prima di restituire un articolo al negozio, si prega di rivolgersi a Sulion. La maggior parte dei problemi sono facilmente e rapidamente risoWibili offriamo pezzi di ricambio con una gestione minima € una facile sostituzione. Vogliamo evitare lo smaltimento dei prodotti e la produzione di riiuti inutili. Pensate all'ambiente, scegliete di riparare e non di gettarlo nel bidone della spazzatura.

Grazie per i vostro aiuto.
