MANUALE UTENTE CAMBIL SULION
Complimenti per l'acquisto
Congratulations per aver comprato il miglior ventilatore da soffitto per l'efficienza energetica. Questo ventilatore è alimentato in corrente continua e quello garantisce la massima efficienza energetica e un notevole ricircolo dell'aria senza rumori molesti.
Efficienza energetica: il motore in corrente continua è uno tra i più recenti e innovativi nel Campo dei motori per ventilatori e permefte di risparmiare fino al 70% dell'energia rispetto ai tradizionali motori in corrente alternata.
Silenzioso: il motore del ventilatore funziona in corrente continua stabilizzata, che gli permette di ridurre notevolmente il rumore durante il funzionamento.
Basso riscaldamento: l'efficienza di quello motore a corrente continua gli permette di mantenere la sua temperatura durante il funzionamento al di sotto dei 50^ C. Questo permette un raffreddamento migliorare rispetto ai classici motori in corrente alternata e ne allunga il periodo di vita.
Comfort: quello ventilatore con motore a corrente continua include un telecomando che permette di scegliere tra sei velocità, molte di più rispetto ai classici motori in corrente alternata, permettendo una maggiore scelta e un maggior comfort.
Precauzioni di sicurezza
Segua attendamentequesteistruzioni per installare e far funzionare il dispositivo in completinga sicurezza.
La distanza minima tra l'asse del ventilatore e qualsiasi fonte di luce artificiale dev'essere magiore di 1m.
L'installazione dell'impiano elettrico del ventilatore dev'essere eseguita da un elettricista qualificato per non invalidare la garanzia. Ricordi di richiedere al suo installatore di testare tutte le funzioni del ventilatore prima di andare via. Nel caso di alcun dubbio da parte dell'installatore, non esiti a contattarci.
Questo apparato più essere utilizzato da bambini con un'età maggioreagli 8 anni e da persone con capità fisica, sensoriale o mentale ridotta o per mancanza di conoscenza., sua stata impartita la correta supervisione e formazione rispetto l'ultilizio dell'apparato in una maniera sicura e i riguardante i pericoli che implica. I bamini non devono giocare con l'apparato. La pulizia e conservazione prestabilita non devono essere realizzate da un bambino除去 la presenza di un adulto.
Il ventilatore deve essere installato in modo che le pale risultino posizzionate a più di 2,3 m dal pavimento. Assicurarsi che nel luogo del montaggio del ventilatore, esista uno spazio di almeno 30 cm rispetto a qualsiasi parete e ostacolo contro il quale potrebbe sbattere le pale. è importante risaltare che quando maggiore sa la distance, più eficacement sare il flusso di aria prodotto.
Prima di contattare il serivizio tecnico si raccomanda leggere la guida di risoluzione degli errorsi inclusa in questo manuale.
Tutte le operazioni sui collegamenti elettrici del dispositivo, così come il limpiaggio, devono essere effettuate dopo aver verificato l'interruzione dell'alimentazione generale, rimuovendo il fusibile corrispondente o spegnendo l'interruttore di sicurezza, per garantire l'isolamento totale.
Il ventilatore dev'essere installato in una zona del soffitto tale che le lame siano ad almeno 2,3 m dal suolo e a 300~mm da agli muro o altri oggetti. La staffa di montaggio deve essere fissata,attraverso le viti in dotazione, ad una parte del soffitto in grado di sostenere un carico minimo di 30~kg .Almeno 30~mm della lunghezza delle viti deve essere avvitata nella staffa. Il punto di anticoraggio del ventilatore deve poter sostenere un carico di almeno 30~kg .Se si decide montare il ventilatore su una cella di giunzione del soffitto, assicurarsi che sua adeguatamente sostenegro per evitare che si allenti o si inclini.
Il cavo del ventilatore deve rinanere connesso. I collegamenti elettrici del ventilatore devono essere "messi a terra" (il cavo di massa del ventilatore deve essere collegato alla messa a terra dell'impiano) per evitare diramazioni che possano nuocere alle persone.
Non collegare l'alimentazione del ventilatore a regolatori, potenziometri o interrupttori perché potrebbero causare malfunzionamento e/o danneggiare il motore. Per la connessione elettrica è necessario incorporare un interruptatore di manovra daccordo con la legge di installatione che assicuri il taglio omnipolare, direttamente connesso ai terminali dell'alimentazione e deve avera una separazione di contatto in tutti i loro poli, che somministri una disconnectione totale secondo le condizioni di sobratensione di categoria III. Il ventilatore deve essere connesso correttamente a un circuito di installatione adeguatamente isolato (dotato di un interruptatore magnetotermico differenziale adeguato per il consumo del ventilatore e per le specifiche tecniche). Spagnere il ventilatore solo atraverso il controlore.
E sconsigliato l'uso di quello tipo di ventilatore in stanze in cui sono presenti apparecchiature a gas.
Il ventilatore non deve essere spostato e deve fermarsi completamente prima di cuiare il verso di rotazione. Questo permette di prevenire danni al motore e all'unità di controllo.
Non avvicinare nulla che potrebbe intralciare le pale del ventilatore nelle questo è in funzione in quanto quello potrebbe danneggiare le pale e modificare il bilanciamento dell'unità, causando vibrazioni e oscillazioni. Dopo aver installato il ventilatore, assicurarsi che tutte le giunture siano chiuse e ben avvitate per evitare rumori dovuti ad elementi allentati. A causa del movimento del ventilatore, alcune giunture potrebbero allentarsi. Controllare tutte le giunture almeno due volte l'anno per assicurarsi che siano sufficientemente strette. Se necessario, stringerle nuovamente.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabricante, secondo il corretto complemento del servizio post vendita o da personale qualificato, con l'obbiettivo di evitare un pericol.
Adatto solo per interni
Lampadina sostituibile
LED sosituibile
Driver sostituibile
Ricevitore sosituibile
I prodotti elettrici non devono essere smaltiti coi normali rifiuti domestici. Le chiediamo di riciclare l'imballaggio nei puniti di raccolta apposti. Contatti le autorità locali o il suo fornitore per consigli sullo smaltimento. La ringraziamo in anticipo per l'impegno di smaltire i rifiuti negli apposti centri di raccolta.
Note: Non è garantito che le importanti awertenze e le istruzioni indicate in questo manuale coprano tutte le possibili situazioni e condizioni che potrebbero verificarsi. è importante considerare che il buonsenso, le precauzioni e l'attenzione sono fattori che non possono essere inclusi nel prodotto. Questi fattori sono e devono essere forniti dall'utente che gestisce e sua questa ventola.

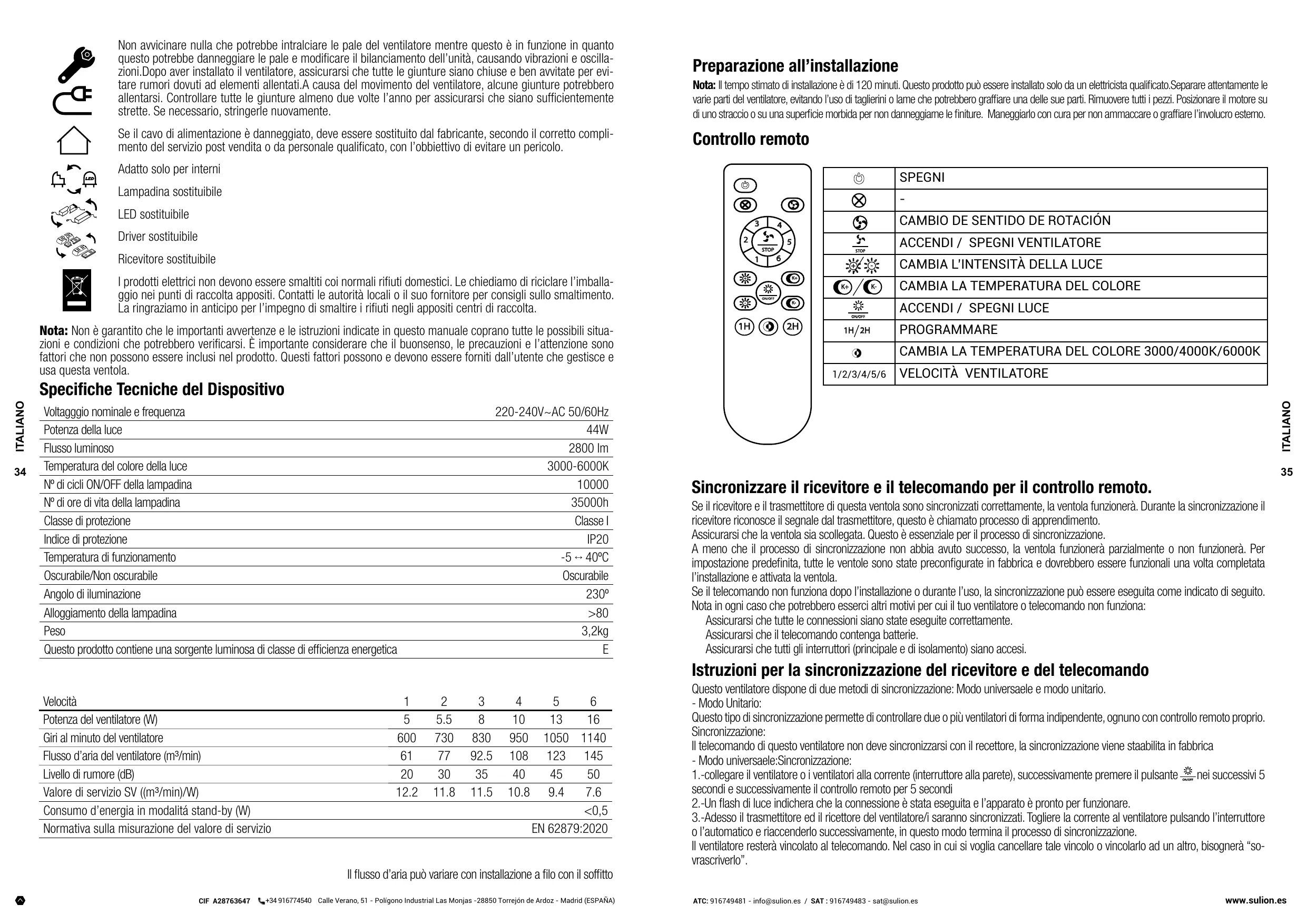

Specifiche Tecniche del Dispositivo
| Voltaggio nominale e frequenza | 220-240V~AC 50/60Hz |
| Potenza della luce | 44W |
| Flusso luminoso | 2800 lm |
| Temperatura del colore della luce | 3000-6000K |
| N° di cici di ON/OFF della lampadina | 10000 |
| N° di ore di vita della lampadina | 35000h |
| Classe di protezione | Classe I |
| Indice di protezione | IP20 |
| Temperatura di funzionamento | -5 ↔ 40°C |
| Oscurabile/Non oscurabile | Oscurabile |
| Angolo di iluminazione | 230° |
| Alloggiamento della lampadina | >80 |
| Peso | 3,2kg |
| Qesto prodotto contiene una sorgente luminosa di classe di efficienza energetica | E |
| Velocità | 1 | 2 | 3 | 4 | 5 | 6 |
| Potenza del ventilatore (W) | 5 | 5.5 | 8 | 10 | 13 | 16 |
| Giri al minuto del ventilatore | 600 | 730 | 830 | 950 | 1050 | 1140 |
| Flusso d'aria del ventilatore (m3/min) | 61 | 77 | 92.5 | 108 | 123 | 145 |
| Livello di rumore (dB) | 20 | 30 | 35 | 40 | 45 | 50 |
| Valore di servizio SV ((m3/min)/W) | 12.2 | 11.8 | 11.5 | 10.8 | 9.4 | 7.6 |
| Consumo d'energia in modalità stand-by (W) | | | | | | <0,5 |
| Normativa sulla misurazione del valore di servizio | | | | | EN 62879:2020 |
Il flusso d'ariacouldovariarecon installationeafilcon il soffitto
Preparazione all'installazione
Note: Il tempo stimato di installatione è di 120 minuti. Questo prodotto più essere installato solo da un elettricista qualificato. Separare attendamente le varie parti del ventilatore, evitando l'uso di taglierini o lame che potrebbero graffiare una delle sue parti. Rimuovere tutti i pezzi. Posizionare il motore su di uno straccio o su una superficie morbida per non danneggiame le finiture. Maneggiarlo con cura per non ammaccare o graffiare l'involucro esterno.
Controllo remoto
| SPEGNI |
| - |
| CAMBIO DE SENTIDO DE ROTACION |
| ACCENDI / SPEGNI VENTILATORE |
| CAMBIA L'INTENSITA DELLA LUCE |
| CAMBIA LA TEMPERATURA DEL COLORE |
| ACCENDI / SPEGNI LUCE |
| 1H/2H | PROGRAMMARE |
| CAMBIA LA TEMPERATUREA DEL COLORE 3000/4000K/6000K |
| 1/2/3/4/5/6 | VELOCITÀ VENTILATORE |
Sincronizzare il ricevitore e il telecomando per il controlledo remoto.
Se il ricevitore e il trasmettitore di但这a ventola sono sincerizzati correttamente, la ventola funzionera. Durante la sincerizzazione il ricevitore riconosce il segnale dal trasmettitore, quello è chiamato processo di apprendimento.
Assicurarsi che la ventola sia scollegata. Questo è essenziale per il processo di sincronizzazione.
A meno che il processo di sincronizzazione non abbia avuto successo, la ventola funzionera parzialmente o non funzionera. Per impostazione predefinita, tutte le ventole sono state preconfigurate in fabbrica e dovrebbero essere funzionali una volta completata l'installazione e attivata la ventola.
Se il telecomando non funziona dopo l'installazione o durante l'uso, la sincerzonizzazione può essere eseguita come indicato di seguito. Nota in agli caso che potrebbero esserci与其他 motivi per cui il suo ventilatore o telecomando non funziona:
Assicurarsi che tutte le connessioni siano state eseguite correttamente.
Assicurarsi che il telecomando contenga batterie.
Assicurarsi che tutti gli interruptori (principal e di isolamento) siano accesi.
Istruzioni per la sincronizzazione del ricevitore e del telecomando
Questo ventilatore dispone di due metodi di sincronizzazione: Modo universaele e modo unitario.
Questo tipo di sincronizzazione permette di controllare due o più ventilatori di forma indipendente, ognuno con controllo remoto proprio. Sincronizzazione:
Il telecomando di questo ventilatore non deve sincerionzzarsi con il recettore, la sincerzonizzazione viene staabilita in fabbrica
-
Modo universaele:Sincronizzazione:
-
-collegare il ventilatore o i ventilatori alla corrente (interrettore alla parete), successivement premere il pulsante 3ONOFF nei successivi 5 secondi e successivement il controllo remoto per 5 secondi
2.-Un flash di luce indichera che la connessione è stata eseguita e l'apparato è primo per funzionare.
3.-Adesso il trasmettatore ed il ricettore del ventilatore/i saranno sincronizzati. Togliere la corrente al ventilatore pulsando l'interruttore o l'automatico e riaccenderlo successivamente, in quello modo termina il processo di sincronizzazione.
Il ventilatore restera vincolato al telecomando. Nel caso in cui si voglia cancellare tale vincolo o vincolarlo ad un'alto, bisognera "sovrascriverlo".
Funzioni di sicurezza del telecomando
Blocco protettivo
Il dispositivo remoto include una funzione che blocca automaticamente il motore, interrompendo la corrente 30 secondi快来 rilevato la presenza di un ostacolo che previene il normale funzionamento. In caso ciò avenga, rimuovere l'ostacolo che blocca il ventilatore poi premeire il pulsante "off" sul telecomando per resettare il dispositivo. Sarà poi possibile usare normalmente il ventilatore.
Note: Se non si rimuove l'ostacolo, il ventilatore non potrà operare correttamente.
Protezione dal sovraccarico
Se il dispositorio rileva che la potenza del motore supera gli 80W (indice di sovraccarico), la corrente al motore verrà automaticamente interrotta e il ventilatore si spegnerà immediatamente. Per resettare il ventilatore, premere il pulsante "off" sul telecomando.
Note: Se il dispositivo va di nuovo in modalità di protezione, il motore potrebbe essere difettoso, in quello caso contattare immediamente il rivenditore. La durata della garanzia è indicata nel documento di garanzia fornito in quello manuale.

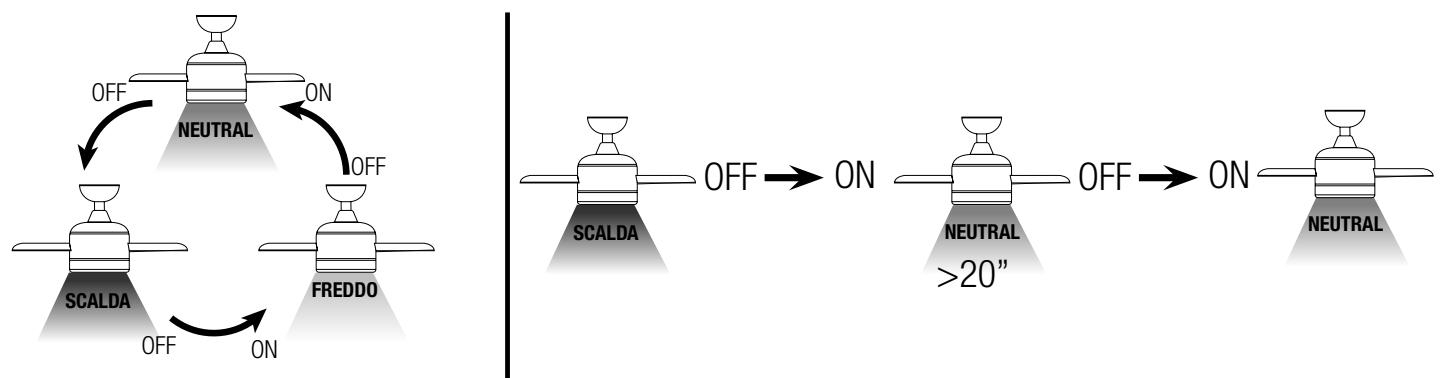

Variazione della temperatura di colore della luce.
È possibile modificare la temperature del colore della luce, spegnendo e accendendo, con l'interruttore a parete, il telegamento o in caso di essere un fan IoT dal proprio terminale.

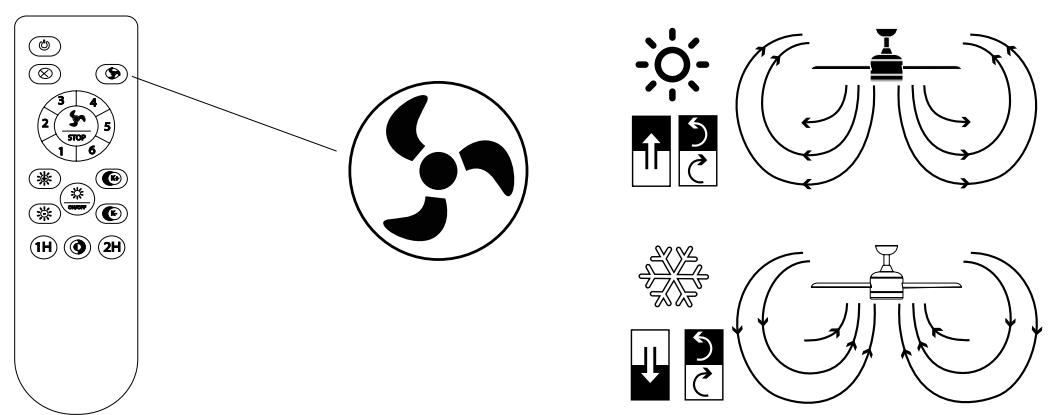

Direzione della rotazione: opzioni per l'estate e l'inverno
L'interruttore a scorrimento permette di controllare la direzione, oraria o antioraria.
Opzione estiva: con l'interruttore in basso (o a sinistra a seconda del modello) il ventilatore gira in senso antiorario. La corrente d'aria discendente create un effetto rinfrescante come indicato nel diagramma A.
Opzione invernale: con l'interruttore in alto (o a destra a seconda del modello) il ventilatore gira in senso orario. La corrente d'aria ascendente spinge l'aria calda lontano dal ventilatore come indicate nel diagramma B. Questo permette di risparmiare sul riscaldamento.
Note: Prima di cuiare il verso del ventilatore con l'interuttore, spegnerlo, abbassare il differenziale e aspettare che si sua fermato completeness.
Guida alla risoluzione dei problemi
Consultare sempre primaQLa risoluzione dei problemi prima di contattare il supporto tecnico per evitare costi inutili.
Per la propria sicurezza, assicurarsi che il ventilatore non sia connesso alla corrente prima di tentare le soluzioni suggerite in questa guida.
| Sintomo | Cause probabili | Soluizione |
| 1. Il ventilatore non funziona (Importante: il dispi-tivo deve essere discon-nesso dalla rete elettrica e potrebbe essere necessa-rio il supporto di un elettrici-cista qualificato) | A. Il fusibile è scoppiato o l'interruttore è aperto e il dispositivo è stato disconnesso dalla rete elettrica. | Controlla i fusibili e gli interruttori sul circuito di installazione del dispos-itivo. |
| B. I cavi del systema non sono collegati adegutamente. | Controllare che i collegamenti siano stati effettuati correttamente. Questi controlli devono essere effettuati da un elettristica qualificato. |
| C. Il telecomando non risponde. | Se necessario, sostuire la batteria del telecomando altrimenti sincroniz-zare di nuovo trasmettitore e ricevitore. |
| D. Mancanza di alimentazione. | Controllare che la rete elettrica sia funzionante e che il dispositivo vi sia connesso. |
| 2. Il ventilatore oscilla (seguire le istruzioni nella sezione "Bilanciamento" di questo manuale) | A. Le pale del ventilatore non sono parallele al soffitto. | Seguire le istruzioni nella sezione "Bilanciamento" di questo manuale. |
| B. Le viti nelle giunture delle pale sono allentate. | Seguire le istruzioni nella sezione "Bilanciamento" di questo manuale. |
| C. Le pale sono deformate. | Seguire le istruzioni nella sezione "Bilanciamento" di questo manuale. |
| 3. Il ventilatore emette troppo rumore durante l'uso. | A. La cupola superiore tocca il soffitto. | Abbassare la cupola superiore assicurandosi che la sua distanza dal soffi- tto non sia inferiore ai 3 mm. |
| B. Le viti nelle giunture delle pale sono allentate. | Stringere (non eccessivamente) le viti delle giunture. |
| C. Il punto di montaggio sul soffitto è allentato. | Stringere di nuovo le viti sul punto di montaggio del soffitto. |
| D. Telecomando non adatto. | Sostituisci il telecomando con quello fornito col dispositivo. Quest'opera-zione dev'essere effettata sulla supervisione di un elettricista autoriz-zato. Contattare il rivenditore. |
| 4. Rumori meccanici | A. Nel caso sa il primo uso, lasciare il ventilatore accesso per almeno 8 ore. Se dopo esta operazione il rumore continua, contattare il supporto tecnico. |
| 5. La luce non si accende. | A. La lampadina è difettosa. | Sostituire la lampadina. |
| 6. Il ventilatore gira ma il flusso d'aria è insufficiente. | A. Direzione di rotazione sbagliata. | È possible che le pale stiano girando nella direzione sbagliata. Segui le istruzioni nella sezione "Direzione di Rotazione" di questo manuale. |
| B. La distanza tra le pale e il soffitto è insufficiente. | Installare il ventilatore direttamente sul soffitto senza un albero più ridurre il flusso d'aria. |
| C. Presenza di oggetti nelle vicinanze. | Potrebbero esserci degli oggetti nellaStanza che bloccano il flusso d'aria. |
| D. Diametro delle pale insufficiente. | Il ventilatore scelto potrebbe essere troppo piccolo per laStanza in cui è stato installato. |
Manutenzione e pulizia:
- Il movimento del ventilatore può causare l'allenamento di alcune giunture. Bisogna controllare le giunture, le viti e gli accessori due volte l'anno e assicurarsi che tutto sa ben stretto.
- Pulire il ventilatore periodicamente per Maintainere il suo aspetto nuovo. Non usare dell'acqua per pulirla in quanto potrebbe danneggiare il motore o il legno o causare scosse elettriche.
- Usare solo pennelli morbidi o panni in microfibra per non graffiare la finitura. La vernice è sigillata da uno strato di lacca per minimizzare la perdita di colore o di lucentezza.
- Non è necessario oliare il ventilatore. Il motore contiene dei cuscinetti a lubrificazione permanente..
Nota:il mancato rispetto di queste istruzioni comporta la perdita della garanzia dell'apparecchiatura.
La garanzia del prodotto verrà invalidata se verrà installato per l'uso con un interrottore a muro o un regolatore di potenza. É consentito solo l'uso col telecommando incluso nel prodotto.
Installare il ventilatore:
Secondo i termini e condizioni della nostra garanzia. Il ventilatore più essere installato solo da un elettricista qualificato. I ventilatori installati in maniera non corretta possono essere pericolosi per le persona, costosi da riparare e perdanno la loro garanzia. Questo ventilatore è progettato per il solo uso interno, eccezion fattà per le zone umide e i bagni. Il fornitore non si assume alcuna responsabilità per i danni a cose o persona causati dall'uso improprio o dall'installazione non corretta del ventilatore. Se non siete sicuri, consultate un elettricista.
Servizio di garanzia:
La garanzia copre i guasti effettivi che potrebbero presentarsi ma non le piccole disfunzioni come il rumore generato dal dispositivo, in quanto tutti i motori elettrici emettono rumore.
Far funzionare il ventilatore con componenti allentati (viti non strette in maniera adeguata) o pale deformate in seguito a una pulizia troppo vigorosa cui causare rumore eccessivo e oscillazioni, che non saranno coperte della garanzia. Esegendo una manutenzione regolare per stringere quosti elementi e pulire attendamente cui prevenire quosti problemi.
Oscillazioni:
Tutti i ventilatori da soffitto tendono a oscillare durante il funzionamento. Un'oscillazione di 2 cm è perfettamente accettabile e non è indice di alcun malfunzionamento né può causare la caduta del ventilatore se quello è stato fissato al soffitto correttamente seguito le istruzioni riportate in quello manuale. Questo ventilatore è dotato di un sistema di montaggio completenessi sicuro che usa staffe in acciaio e sfere collegate per permettere la rotazione ed evitare la trasmissione di vibrazioni alla struttura del soffitto. è importante considerare che ventilatori dello stesso modello potrebbero avero oscillazioni diverse, casa completenesse accettabile che non è indice di malfunzionamenti o difetti di fabbricazione.
Aumento della percezione del rumore durante il funzionamento notturno:
La garanzia non copre il fatto che durante la notte, quando l'ambiente circostante è più silenzioso, il rumore del ventilatore sia più evidente. Inoltre, durante la notte, la rete elettrica potrebbe subire delle alterazioni che potrebbero augmentare il rumore prodotto dal dispositivo, ma quello non è indice di malfunzionamenti o difetti di fabbricazione.
Sistema di illuminazione del ventilatore:
Rumori e vibrazioni potrebbero essere maggiori quando ilsystema di illuminazione è attivo. Per esempio, il diffusore potrebbe produrre un lieve ronzio se non adeguatamente fissato. Anche qui una manutenzione non aggressiva e regolare per assicurarsi che tutti gli elementi siano fissati correttamente più prevenir questi rumori. I diffusori di luce in vetro sono coperti alla garanzia fin dal magazzino e sono sottomosti a verifica durante il trasporto.
Garanzia:
Il produttore garantisce il corretto funzionamento dell'apparecchiatura e l'eventuale riparazione o fominura di pezzi di ricambio del modello a causa di difetti di fabbricazione per 2 anni alla data di conseigna,8 anni esclusivamente nel caso del motore del ventilatore, ma non più essere ritenuta responsable per dani e / o dati causati da un uso improprio diesso. Per qualsiassi reclamo, il biglietto di acquisto devese essere altagato aquesta garanzia. La società si impegna a riparare Gratisamente i vizi odifetti originati e i dati e le perdite direttamente causati da loro. Allo stesso modo, se la riparazione non è soddisfacente e l'oggetto non ha le condizioni ottimali per soddisfare l'uso previsto, il proprietario della garanzia avrà diritto alla sostituzione dell'oggetto acquistato da un'altra delle caratteristiche identiche o alla restituzione del prezzo pagato . Termini e condizioni della garanzia www.sulion.es

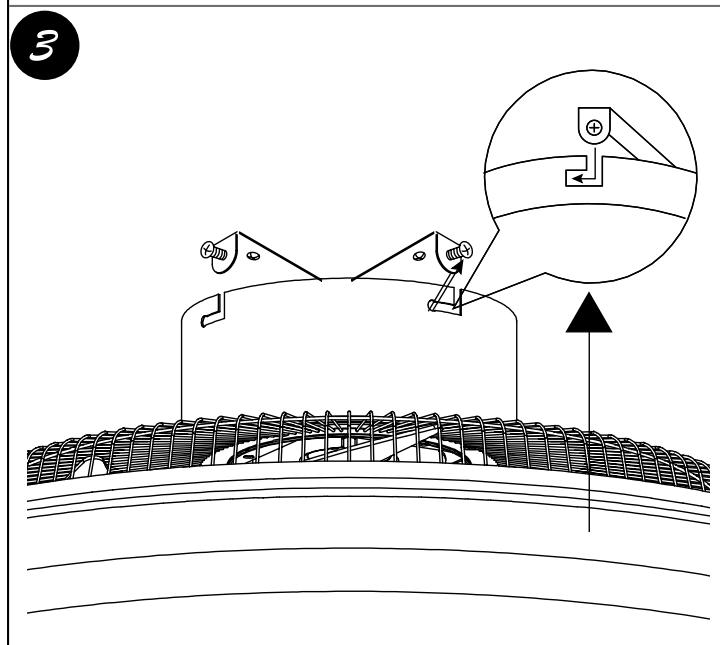

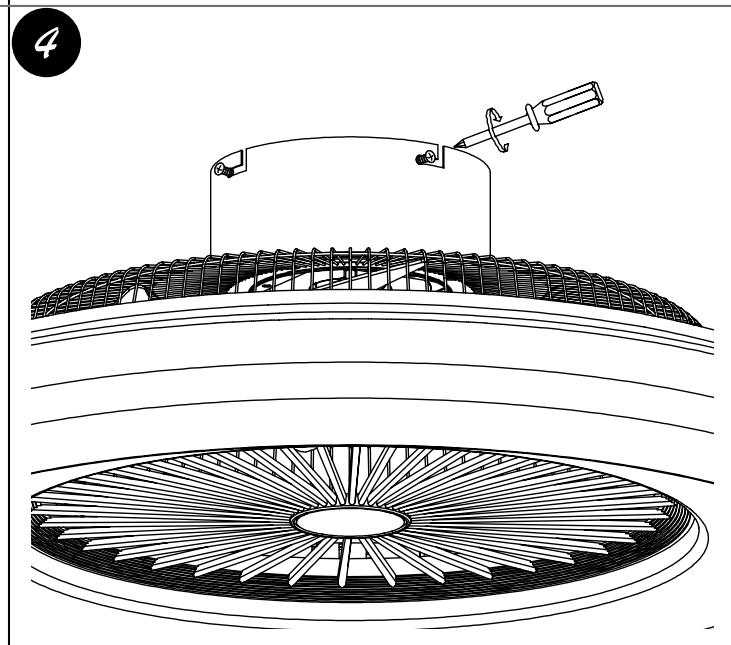

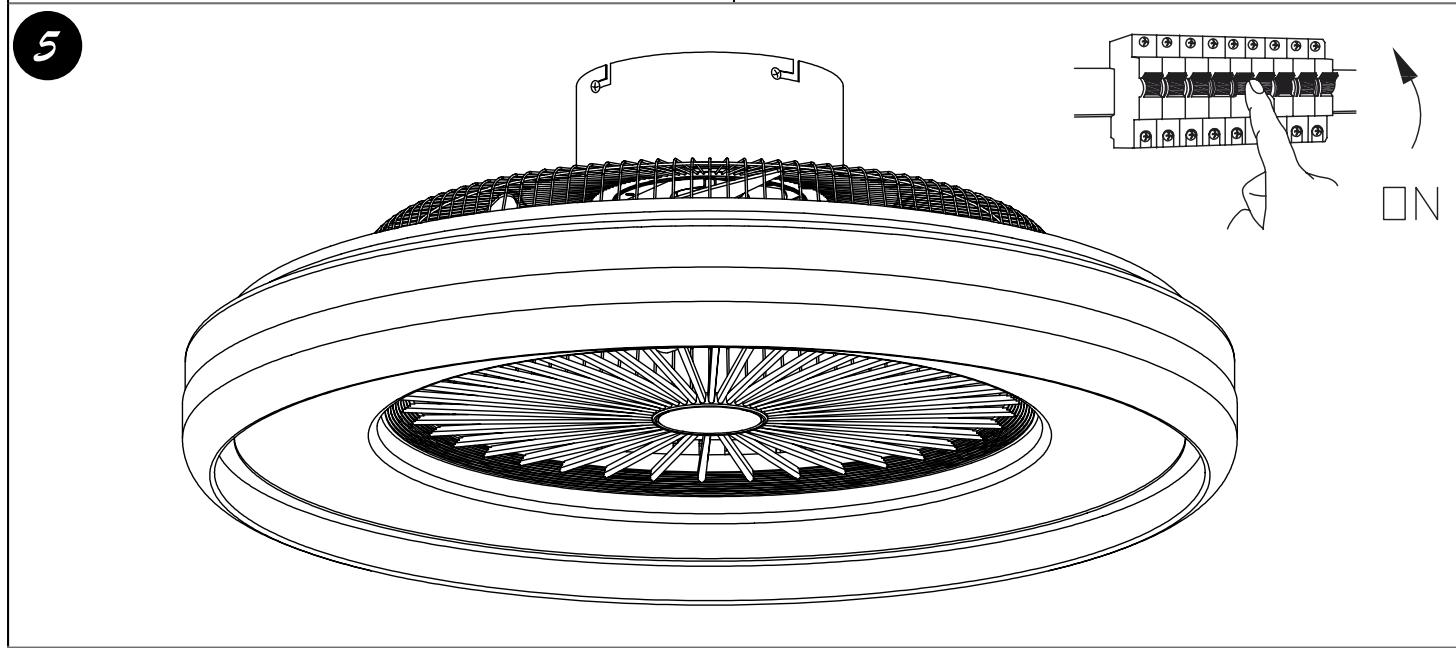

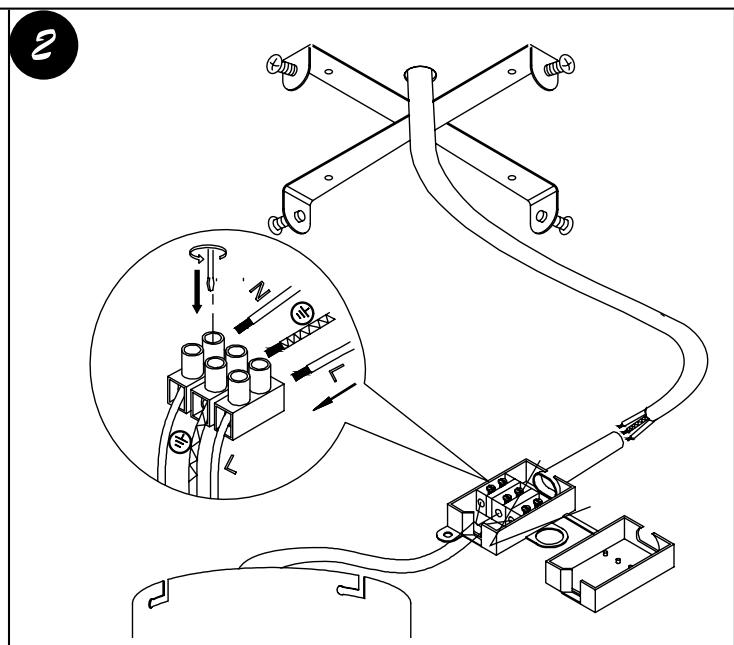

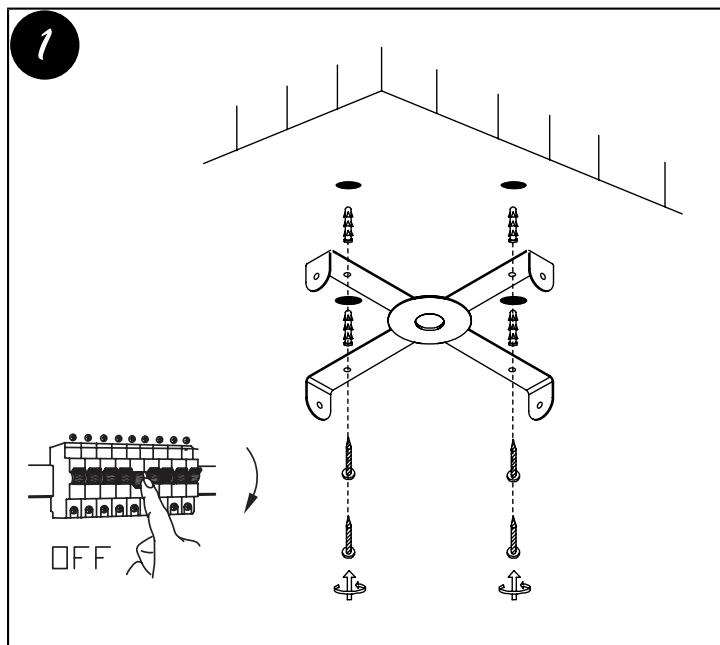

Instalacion ventilador / Installing the ceiling fan / Installation du ventilateur / Instalação da ventoinha / Installation des ventilators / Installare il ventilatore
