MODE D'EMPLOI CAMBIL SULION

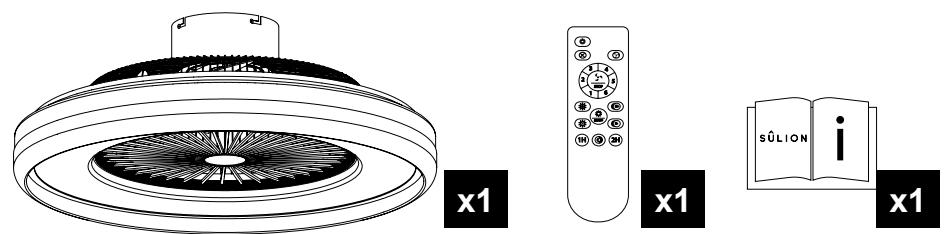

Components / Parts / Composants / Componentes / Komponenten / Componenti
Félicitations pour votre achat
Félicitations, vous venez d'acquérir le dernier cri en matière de ventilateurs de plafond à grande efficacité énergétique. Ce ventilateur fonctionne en courant continu (DC), ce qui lui permet d'être d'une grande efficacité énergétique tout en produitant un grand volume de circulation d'air de manière silencieuse.
Efficacité énergétique: Son moteur (DC) fait partie de la première technologie en matière de ventilateurs, ce qui lui permet d'économiser jusqu'à 70% de l'énergie consommée par des ventilateurs à courant alternatively (AC) traditionnels.
Fonctionnement silencieux: Le moteur DC de ce ventilateur fonctionne grâce à un courant stable qui lui permet de réduire efficacement le bruit de son fonctionnement.
Fonctionnement à basse température: Ce moteur DC est alimenté de manière efficace, ce qui réduit sa température de fonctionnement au dessous des 50^ et nous offre une meilleure réfrigération par rapport à un ventilateur standard en courant alternatif (AC) ainsi qu'une plus grande durabilité.
Confort: Ce ventilateur à moteur DC intègre une télécommande dotée de 6 vitesses, dépassant le nombre traditionnel de vitesses sur les moteurs AC, ce qui nous offre davantage de comport lors de son utilisation uso.
Précautions de sécurité
Suivez attentivement ces instructions afin dinstaller et d'utiliser cet équipement en toute sécurité.
La distance minimale entre la lampe et tout objet éclairé doit être supérieure à 1m.
L'installation électrique des ventilateurs de plafond doit être réalisée par desElectriciens agrésés afin qu'ils poussent être couverts par notre garantie. N'oubliez pas d'exiger à l'installateur le test de toutes les fonctions du ventilateur avant son départ. Pour n'importe quel doute de l'installateur, n'hésitez pas à nous contacter.
Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes ayant des capacité physiques, sensorielles ou mentales réduites ou qui manquent d'expérience ou de connaissances, ont été bien supervisées ou ont reçu une formation en ce qui concerne l'utilisation de l' apparéil, et compte nment dangers qu'ils impliquent. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et la maintenance à effectuer par l'utilisateur ne doivent pas été effectuels par des enfants sans surveillance.
Le ventilateur doit être installé de telle sorte que les pales soient à plus de 2,3 m du sol. Assurez-vous qu'il y a un espace d'au moins 30 cm dans l'emplacement de montage du ventilateur par rapport à tout mur ou autre obstacle contre lequel vos pales pouraient se heurter. Il est important de noter que plus cette distance est grande, plus le débit d'air produit sera efficace.
Avant de contacter le service technique, il est recommendé de dire le guide de dépannage inclus dans ce manuel.
Toute intervention sur le raccordement de l'appareil, ainsi que pour le nettoyage, doit être réalisée uniquement après vous être assured que l'alimentation electrique générale de l'installation ait eté déconnectee en ayant retiré le fusible correspondant ou en ayant «désarmé» l'interrupteur protecteur de l'installation afin de garantir une isolation totale de l'alimentation electrique.
Le ventilateur doit être installé à un endroit du plafond où les pales seront au moins à 2,3 m de hauteur par rapport au sol et à 300 mm de distance de tout objet ou mur. Vous doivent vous assurer que le support de montage soit fixé à une structure du plafond qui puisse supporter au moins 30 kg, par le biais des deux vis fournies. Vous doivent vous assurer qu'au moins 30 mm de la longueur des vis est vissee dans le support. Le point d'ancrage du ventilateur doit pouvoir supporter un poids de 30 kg minimum. Si le montage est réalisé sur une boîte de jonction au plafond, elle doit assurer un soutien suffisant du ventilateur afin d'éviter qu'elle ne se desserre ou ne se tourne.
Le fil de terre du ventilateur doit être connecté au réseau de terre de l'installation afin d'éviter toute dérivation responsable des risques pour les personnes.
Ne connectez l'alimentation du moteur du ventilateur àaucun élément de régulation, potentiomètre ou interrupteur d'éclairage, car il se produit un mauvais fonctionnement du ventilateur et/ou des dommages au niveau du moteur. Il doit être directement connecté à un circuit de l'installation dûment protégé (interrupteur magneto-thermique et différentiel, aux dimensions adaptées au fonctionnement et aux spécifiquets techniques du ventilateur). N'utilise que la télécommande du ventilateur pour lemettre en marche ou l'arrête.
Il est recommandé de ne pas utiliser ce type de ventilateur dans la même piece et de manière simultanée que des installations au gaz.
Le ventilateur doit être arrêté et avoir complètement cessé de tourner avant d'inverser son sens de rotation. Cela vous permettra d'éviter d'endommager le moteur ainsi que le dispositif de contrôle.N'insérez rien qui puisse heurter les pales du ventilateur lorsqu'il est en fonctionnement car cela pourrait blesser la personne, endommager les pales et déséquilbrer l'appareil en provoquant des vibrations et une oscillation.
Après le montage du ventilateur, assurez-vous que toutes les fixations soient sûres et serrées afin d'éviter des bruits provenant d' éléments mal fixés.
Si le cordon d'alimentation est endommagé, il doit être remplaced par le fabricant, par son service après-vente ou par un personnel qualifié similaire, afin d'éviter tout danger.
Utilisation en interieur exclusivement
Ampoule / LED remplaçable
Driver remplaçable
Récepteur remplaçable
Ne jetez pas les apparèils électriques dans les ordures menagères. Veuillez recycler l'emballage dans les zones de collecte prévues à cet effet. Contactez les autorités locales ou votre revendeur quant au recyclage. Nous vous remercions de les recycler dans les points de collecte prévus à ce manuel.
Remarque: Les mises en garde et les instructions importantes indiquées dans ce manuel ne garantissent pas une couverture totale des évventuels problèmes ou situations qui pouraient survenir. Il doit être entendu que le bon sens, la prudence et l'entretien sont des facteurs qui ne peuvent être inclus dans tous les produits. Ces facteurs ne peuvent et ne doivent être apportés que par l'utilisateur qui entretien et profite de ce ventilateur.
Caracteristiques de l'ordinateil
| Tension et fréquence nominale | 220-240V~AC 50/60Hz |
| Puisance du luminaire | 44W |
| Flux lumineux | 2800 lm |
| Température de couleur | 3000-6000K |
| N° de cycles ON/OFF du luminaire | 10000 |
| N° d'heures de vie du liminaire | 35000h |
| Classe de protection | Classe I |
| Degré de protection | IP20 |
| Température de travail | -5 ↔ 40°C |
| Régulable/Non-régulable | Réglable |
| Angle de luminosité | 230° |
| Ra du luminaire | >80 |
| Poids | 3,2kg |
| Ce produit contient une source lumineuse de classe d'efficacité énergétique | G |
| Vistesse | 1 | 2 | 3 | 4 | 5 | 6 |
| Puisance du ventilateur (W) | 5 | 5.5 | 8 | 10 | 13 | 16 |
| RPM du ventilateur | 600 | 730 | 830 | 950 | 1050 | 1140 |
| Flux d'air du ventilateur (m3/min) | 61 | 77 | 92.5 | 108 | 123 | 145 |
| Niveau sonore (dB) | 20 | 30 | 35 | 40 | 45 | 50 |
| Valeur de service SV ((m3/min/W) | 12.2 | 11.8 | 11.5 | 10.8 | 9.4 | 7.6 |
| Consommation d'énergie en mode veille (W) | | | | | | <0,5 |
| Norme de mesure de la valeur du service | | | | | EN 62879:2020 |

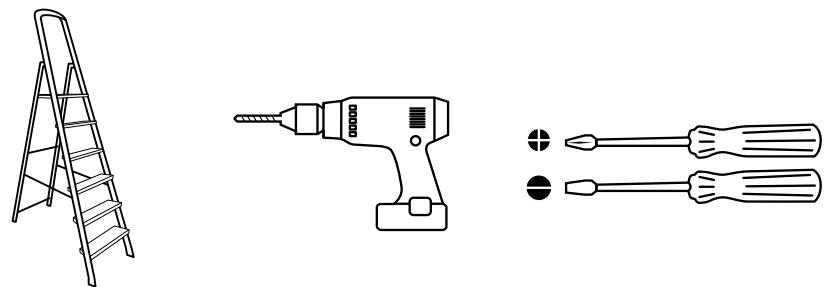

Préparation au montage
Remarque: Le temps estimé de montage est de 120 minutes. Ce produit ne peut être installé que par un électricien qualifié. Déballez le ventilateur avec précaution, en évitant d'utiliser un cutter ou un couteau qui pourrait rayer une partie de celui-ci. Sortez tous les composants placez le moteur sur un chiffon ou sur une surface molle afin de ne pas endommager les finitions du produit. Manipuez l'ensemble avec précaution afin d'éviter que la structure ne se plie ou ne se raye.
Télécommande
| ETEINDRE |
| - |
| CHANGER LE SENS DE LA ROTATION |
| ALLUMER/ETEINDRE VENTILATEUR |
| AUGMENTER OU RÉDUIRE L'INTENSITÉ LUMINEUS |
| CHANGER LA TEMPERATURE DE COULEUR |
| ALLUMER / ETEINDRE LUMière |
| 1H/2H | PROGRAMMER |
| CHANGER LA TEMPERATURE DE COULEUR 3000/4000K/6000K |
| 1/2/3/4/5/6 | VITESSE VENTILATEUR |
Synchronisez le récepteur et la télécommande pour faire fonctionner le ventilateur
Si le récepteur et l'émetteur de ce ventilateur sont correctement synchronisés, le ventilateur fonctionnera. Pendant la synchronisation, le récepteur reconnaît le signal de l'émetteur, c'est ce qu'on appelle le processus d'apprentissage.
Assurez-vous que le ventilateur est débranché. Ceci est essentiel pour le processus de synchronisation.
Si le processus de synchronisation n'a pas réussi, le ventilateur fonctionnera partiellement ou ne fonctionnera pas. Par défaut, tous les ventilateurs ont été préconfigurés en usine et devraient être fonctionnels une fois l'installation terminée et le ventilateur allumé.
Si la télécommande ne fonctionne pas après l'installation ou pendant l'utilisation, la synchronisation peut être effectue comme indiqué ci-dessous. Notez dans tous les cas qu'il peut y avoir d'autres raisons pour lesquelles vousventilateur ou votre télécommande ne fonctionne pas:
Assurez-vous que toutes les connexions sont correctement effectuées.
Assurez-vous que la télécommande contient des piles.
Assurez-vous que tous les interrupteurs (principal et d'isolement) sont allumés.
Instructions pour synchroniser le récepteur et la télécommande
Ce ventilateur dispose de deux modes de synchronisation: Mode unitaire et Mode universal:
Mode unitaire:
Ce type de synchronisation vous permet de contrcler independament deux ventilateurs proches, chacun avec sa telecommande. Synchronisation:
La commande de ce ventilateur ne nécessite pas de synchronisation avec le récepteur, la commande est déjà liée à son récepteur. Mode universal:
Ce type de synchronisation vous permet de controler un ou plusieurs ventilateurs à proximate avec la même télécommande.
Synchronisation:
Branchez l'alimentation (interrupteur mural) du ou des ventilateurs que vous souhaitez contrôle, puis dans les limites suivantes 5 secondes, appuyez sur la touche de la télécommande pendant 5 secondes continues.
2.-Un flash lumière que la connexion a ete establie et que l'equipement peut fonctionner normalement.
3.-Maintenant, l'émetteur et le récepteur du ou des ventilateurs auront été synchronisés. Eteignez le courant / ventilateur en utilisant le commutateur ou automatique, puis rallumez / s, cette étape est celle qui ferme le processus de synchronisation.
Il n'est pas possible pour un contrôleur d'oublier un ventilateur une fois qu'il a eté connecté, si vous pouze qu'un ventilateur quitter pour avoir à une commande, il faut en associier une autre pour la "remplacer".
Fonctions de sécurité de la télécommande
Blocage de la protection
Le récepteur de la télécommande possède une fonction qui bloque automatiquement le fonctionnement du moteur en coupant le courant d'arrivée au moteur 30 secondes après avoir déetecté un obstacle qui empêche le fonctionnement normal du ventilateur. Lorsque cela se produit, vous devez oter les obstacles qui bloquent le ventilateur. Pressez alors le bouton off de la télécommande afin de réinitialiser le récepteur. Maintenant vous pouvez continuer d'utiliser le ventilateur normalement.
Remarque: Sauf si vous enlevez ce qui bloque le ventilateur, celui-ci ne fonctionnera pas correctement.
Si le récepteur du ventilateur perçoit que le moteur fonctionne à plus de 80W (ce qui est un cas de surcharge), le courant d'arrivée au moteur sera automatiquement coupé, ce qui arrête immédiatement le ventilateur. Pour réinitialiser le récepteur, pressez le bouton off de la télécommande.
Remarque: Si le recepteur se met de nouveau en mode protection, cela peut indiquer un dernier du moteur. Contactez immédiatement le revendeur. La durée de la garantie est indiquée sur ce manuel.

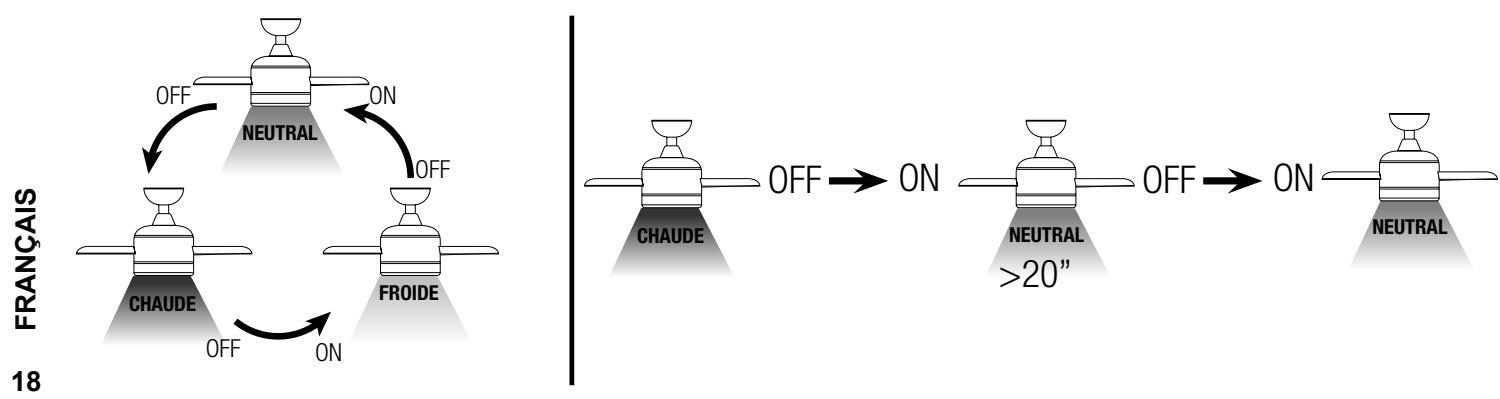

Changement de la tempéature de couleur de la lumière.
Vouss pouvez modifier la tempereature de couleur de la lvmire, en I'eteignant et I'allumant, avec I'interrupteur mural, la telecommande ou en cas de ventilateur IoT de votre terminal.

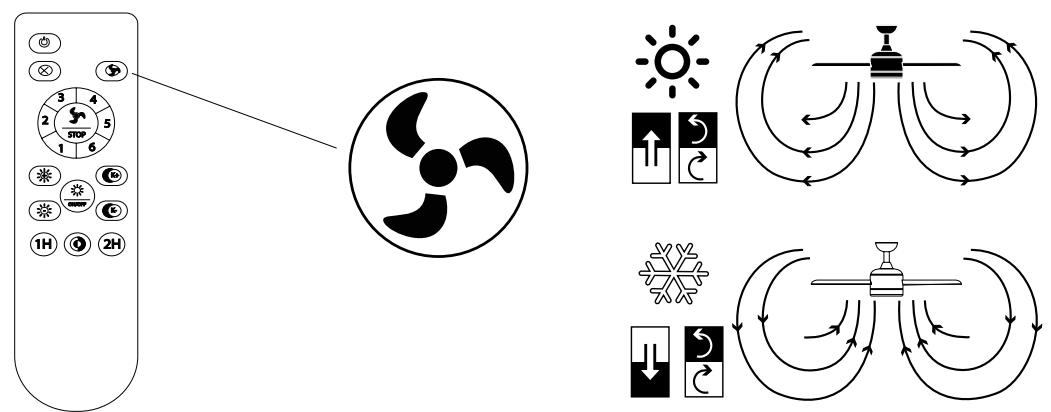

Sens de rotation. Option est ou hiver
Le commutateur à glissière contrôle la direction, en sens horsaire ou en sens anti-horaire.
Option ete/position vers le bas ou vers la gauche (suivant le modele) - Le ventilateur tourne dans le sens contraire des aigui- Iles d'une montre. Le courant d'air descendant create un effet rafraichissant comme l'indique l'image A.
Option hiver/position vers le haut ou vers la droite (suivant le modèle) - Le ventilateur tourne dans le sens des aiguilles d'une montre. Un courant d'air ascendant éloigne l'air chaud de la zone du ventilateur de plafond comme l'indique l'image B. Ceci vous permet de baisser le chauffage.
Remarque: Éteignez le ventilateur, baissez le différentiel et attendez que le ventilateur s'arrête complètement avant de changeur lesens de rotation des pales à l'aide du commutateur à glissiere.
Guide de résolution des problèmes
Consultez toujours ce guide de résolution des problèmes avant de contacter le service technique, afin d'éviter des encom-brements potentiellement évitables.
Pour toute sécurité, assurez-vous que le ventilateur n'est pas alimenté avant de commencer à essayer les solutions sugérées dans le guide de résolution de problèmes..
| Symptôme | Causes possibles | Solution |
| 1. Le ventilateur ne fonctionne pas (mise en garde importante : L'apparéil n'est pas alimenté électriquement et l'aide d'un electricien agréé peut être nécessaire) | A. Le fusible a grillé ou le commutateur de l'installation est «ou-vert», ce qui déconnecte l'alimentation électrique à l'appareil | Vérifiez l'état des fusibles et des disjoncteurs du circuit d'alimentation de l'installation de l'appareil |
| B. Le raccordement de l'apparéil n'est pas correctement effectué | Vérifiez que le raccordement est correctement réalisé Il doit être effectué par un électricien/agréé |
| C. Il ne répond pas à la télécommande | Changez la pile déchargeée de la télécommande ou resynchronisez l'émetteur et le récepteur |
| D. Défaut d'alimentation électrique | Vérifiez si l'installation est sous tension et si elle arrive jusqu'à l'appareil |
| 2. Oscillation du ventilateur (suivez les instructions de la section «Oscillation» de ce manuel) | A. Les pales du ventilateur ne sont pas horizontales par rapport au plafond | Suivez les instructions de la section «Équilibrage» de ce manuel |
| B. Les vis de fixation des pales sont desserrées | Suivez les instructions de la section «Équilibrage» de ce manuel |
| C. Pales déformées | Suivez les instructions de la section «Équilibrage» de ce manuel |
| 3. Bruit excessif du ventilateur lorsqu'il est fonctionnement | A. Le fleuron touche le plafond | Descendez le fleuron en vous assurant de garder un espace d'au moins 3mm avec le plafond |
| B. Les vis de fixation des pales sont desserrées | Resserrez toutes les vis de fixation (sans exagérer) |
| C. Fixation au plafond desserrée | Resserrez toutes les vis du support de fixation au plafond |
| D. Mauvaise télécommande | Remplacez la télécommande par cette fournie avec l'appareil. Elle doit être contrôleé par unElectricien agréé. Contactez le distributeur. |
| 4. Bruit mécanique | A. Si c'est la première mise en marche, laissez tourner le ventilateur pendant au moins 8 heures. Si le bruit mécanique persististe après ce laps de temps, contactez le service technique |
| 5. La lampe ne s'allume pas | A. L'ampoule est défectueuse | Remplacez l'ampoule |
| 6. Le ventilateur tourne mais le débit d'air est insuffisant | A. Sens de rotation des pales incorrect | Il est possible que les pales tourment dans le mauvais sens, suivez les instructions de la section «Sens de rotation» de ce manuel |
| B. Distance entre le plafond et les pales insuffisante | L'installation du ventilateur à ras du plafond peut réduire le débit d'air |
| C. Proximate de certains objets | Il est possible que certains objets de la pièce empêchent la circulation de l'air |
| D. Diamètre des pales insuffisant | Il est possible que le ventilateur que vous avez choisi soit trop petit pour la pièce où il est installé |
Informations de maintenance et de garantie
Entretien et nettoyage:
Le mouvement naturel du ventilateur peut provoquer un desserrement de certaines connexions. Vérifiez les connexions du support, les pieces de fixation et les accessoires des pales deux fois par an. Assurez-vous qu'elles soient fixées.
Nettoyez le ventilateur régulierement afin qu'il garde son aspect neuf au fil du temps. N'utilise pas d'eau pour le nettoyer car vous pourriez endommager le moteur ou le bois voire provoquer une décharge électrique.
Utilisez simplement une Brosse douce ou un chiffon sans peluche afin de ne pas rayer la finition. Le plaqué or est recouvert d'une couche de laque afin de minimiser la décoloration ou la perte de brillance.
Il n'est pas nécessaire de huiler le ventilateur. Le moteur possède des coussins de lubrification permanente.
Remarque: Le non-respect de ces instructions entraîne la perte de la garantie de l'équipement.
La garantie du fabricant couvre les pannes qui peuvent survenir, mais pas les problèmes mineurs comme le bruit generé par l'appareil, car tous les moteurs électriques émettent un certain bruit.
Le fonctionnement du ventilateur avec des composants légèrement desserrés (vis pas assez serrées) ou avec des pales déformées à cause d'un nettoyage excessif peut provoquer des bruits et une oscillation excessive qui ne seront pas couverts par la garantie. Un entretien régulier du serrage des éléments et un nettoyage non-agressif sont suffisants pour prévenir ces problèmes.
Contrôluer:
La garantie de l'equipement sera annulée si un dispositif du type interrupteur mural ou régulateur (dimmer) solide est utilisé pour le contrôle. Seule la télécommande fournie avec l'appareil doit être utilisée.
Installation du ventilateur:
D'après nos termes et conditions de garantie, ce ventilateur ne peut etre instalé que par un électricien agree. Les ventilateurs mal installés peuvent etre dangereux pour les personnes et très chers à réparer et perdron leur garantie. Ce ventilateur a uniquement ete concu pour une utilisation en interieur, exceptees les pieces humides et les salles de bains. Le revendeur decline toute responsabilité pour les dommages corporels ou matériels resultant d'une mauvaise utilisation ou installation du ventilateur. En cas de doute, veuillez consulter un electricien.
Oscillation:
Tous les ventilateurs de plafond ont tendance à Osciller pendant leur fonctionnement. L'oscillation de deux centimètres est tout à fait acceptable et ne suggère aucun dysfonctionnement et ne peut provoquer sa chute si le montage au plafond a été réalisé en suivant correctement ce mode d'emploi. Ce ventilateur de plafond dispose d'un système de montage entièrement sécurisé, grâce aux supports en acier et aux cadrans rotatifs qui permettent sa rotation et évitant de transmettre des vibrations à la structure du plafond. Veuillez notes que, même s'il s'agit du même modele, deux ventilateurs peuvent partager une oscillation différente tout à fait acceptable car elle ne suppose aucun dysfonctionnement ou défaut de fabrication.
Plus grande perception des bruits pendant son fonctionnement nocturne:
La garantie du fabricant ne couvre pas le fait que, pendant la nuit, lorsque tout l'environnement est plus calme et silencieux, le bruit de fonctionnement du ventilateur s'entende davantage. De plus, il est possible que pendant la nuit il y ait des variations au niveau de l'alimentation electrique qui provoquent davantage de bruit de l'appareil, ce qui ne signifie pas un dysfonctionnement ou un défaut de fabrication de celui-ci.
Système d'éclairage du ventilateur:
Les bruits et les vibrations peuvent augmenter lorsque le système d'éclairage est allumé. Par exemple, si le diffuseur du luminaire n'est pas correctement fixé, cela peut provoquer un léger bruit. Encore une fois, nous vous recommendons un nettoyage non-agressif et un entretien régulier pour vérifier que tous les éléments sont correctement fixés afin de vous éviter ces inconvenients. Les diffuseurs en verre des luminaires sont garantis jusqu'à l'emploi des distributeurs et soumis à une vérification lors de la livraison.
Garantie:
Le fabricant garantit le bon fonctionnement de l'appareil et les possibles réparations ou fouriture de pieces de rechange du modele, a cause des defaults de fabrication, pendant une période de 2 ans à compter de la date de la livraison, 8 ans exclusivement dans le cas du moteur du ventilateur. Mais il n'assume pas la responsabilité des dommages et préjudices causés par un mauvais employi. En cas de réclamation on devra joindre le ticket d'achat à la garantie. L'entreprise s'engage à réparer gratuitement et totalement les defaults causés et les dommages et préjudices occasionnés directement par ceux-ci. De même si la réparation n'est pas satisfaisante et l'objet ne remplit pas les conditions optimales pour l'utilisation auquel il est destiné, le titulaire de la garantie aura droit à son remplacement par un autre de caractéristiques identiques ou au remboursement du Prix d'achat. Termes et conditions de garantie www.sulion.es
ParabénsPGAis
Caracteristiques de l'ordinateil
SULION declare sous sa responsabilité que les produits ont ete fabriqués en conformite avec les normes européennes suivants.
