MARINA M - Ventilator SULION - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts MARINA M SULION als PDF.
| Produkttyp | Deckenventilator mit LED-Licht |
| Marke | SULION |
| Modell | MARINA M |
| Motor | Hocheffizienter Gleichstrommotor (DC) |
| Nennspannung | 220-240 V ~ 50/60 Hz |
| Energieklasse | Klasse I |
| Schutzart | IP44 |
| Max. Lüfterleistung | 21 W |
| Anzahl der Geschwindigkeitsstufen | 5 |
| Max. Drehzahl (U/min) | 280 |
| Max. Luftdurchsatz | 150 m³/min (9000 m³/h) |
| Geräuschpegel | 46 dB |
| Servicewert (SV) | 7,14 (m³/min)/W |
| Max. Luftgeschwindigkeit | 2,78 m/s |
| LED-Beleuchtung | 24 W, 2400 lm, einstellbare Farbtemperatur (3000/4000/5000 K) |
| Abstrahlwinkel | 120° |
| Farbwiedergabeindex (CRI) | >80 |
| LED-Lebensdauer | 30.000 Stunden |
| Abmessungen (Gewicht) | 5,5 kg |
| Durchmesser der Flügel | Nicht im Handbuch angegeben (Schätzung: 122 cm) |
| Mindestabstand zum Boden | 2,3 m |
| Max. Deckenneigung | 15° |
| Standby-Verbrauch | <0,5 W |
| Austauschbare Ersatzteile | LED, Treiber, Empfänger und Fernbedienung |
| Garantie Motor | 8 Jahre |
| Garantie LED | 5 Jahre |
| Allgemeine Garantie | 3 Jahre |
| Pflege | Reinigung mit einem weichen, trockenen Tuch; Überprüfung der Befestigungen zweimal jährlich; keine Schmierung erforderlich |
| Sonderfunktionen | Natürlicher Windmodus (Brise), Timer, reversibler Rotationssinn (Sommer/Winter) |
| Mitgeliefertes Zubehör | Fernbedienung, Auswuchtset |
Häufig gestellte Fragen - MARINA M SULION
Benutzerfragen zu MARINA M SULION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ventilator kostenlos im PDF-Format! Finden Sie Ihr Handbuch MARINA M - SULION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MARINA M von der Marke SULION.
BEDIENUNGSANLEITUNG MARINA M SULION
DE Haben Sie Fragen zur Installation, irgendwelche Probleme oder fehlende Komponenten? Bei Sulion herself wir Ihnen bereits weiter. Setzen Sie sich mit uns in Verbindung und nennen Sie uns dein problem, IMP Nummer, die Referenz, die Sie hinter dem Steuerelement finden.
Kundenservice: Montag bis Donnerstag von 9:00 bis 18:00 Uhr, Freitag von 9:00 bis 14:00 Uhr. Ortszeit Spanien
Laden Sie die Bedienungsanleitung in unserem Web herunter: sulion.es/ean/8426107059345

IT

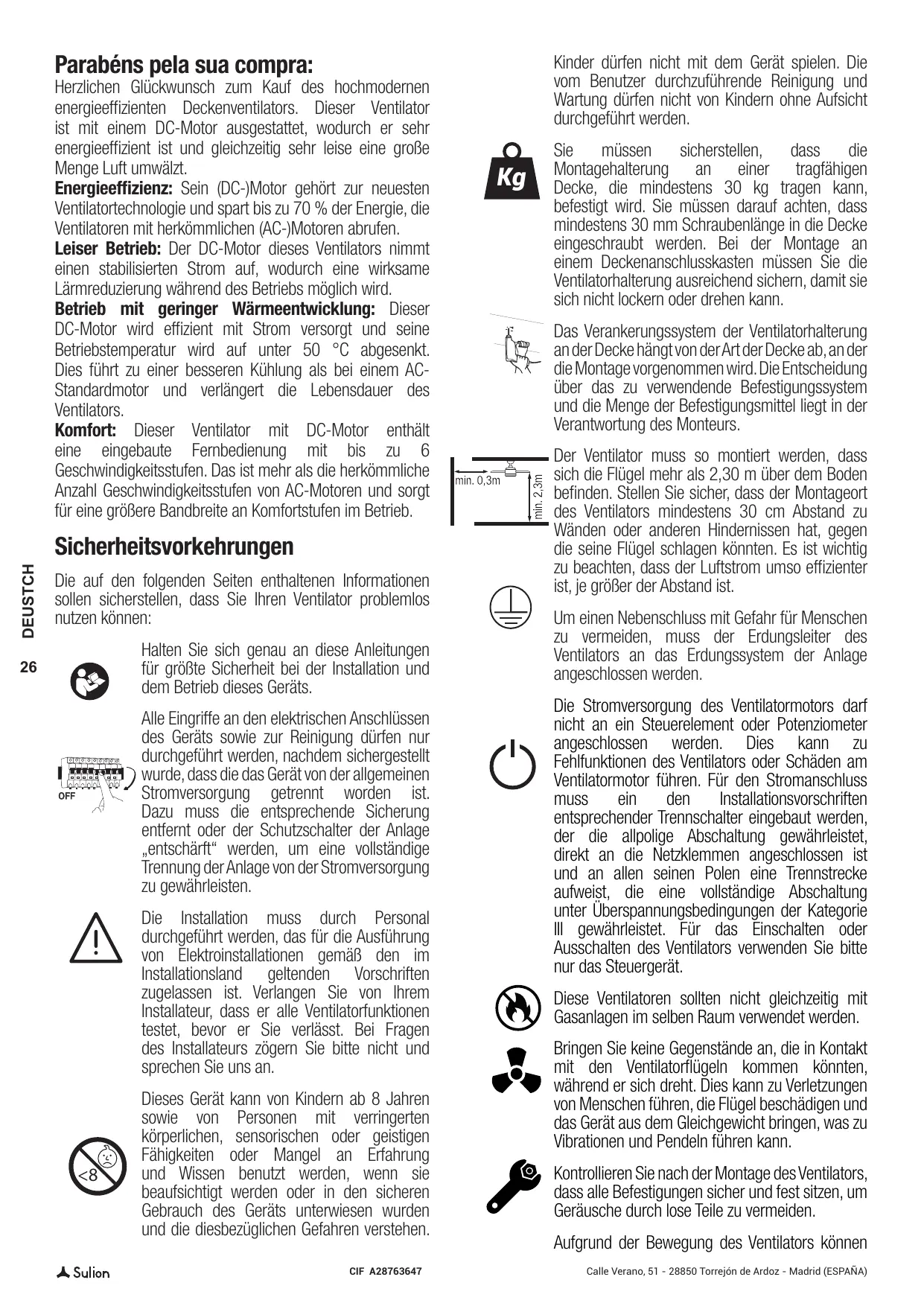

Herzlichen Glückwunsch zum Kauf des hochmodernen energieeffizienten Deckenventilators. Dieser Ventilator ist mit einem DC-Motor ausgestattet, wodurch er sehr energieeffizient ist und gleichzeitig sehr leise eine große Menge Luft umwäzt.
Energieeffizienz: Sein (DC-)Motor gehört zur neuesten Ventilatortechnologie und spart bis zu 70% der Energie, die Ventilatoren mit herkömmlichen (AC-)Motoren abrufen.
Leiser Betrieb: Der DC-Motor theses Ventilators nimmt einen stabilisierten Strom auf, wodurch eine wirksame Lärmeduzierung während des Betriebs möglich wird.
Betrieb mit geringer Wärmeentwicklung: Dieder DC-Motor wird effizient mit Strom versorgt und seine Betriebstemperatur wird auf unter 50~^ C abgesenkt. Dies führt zu einer besseren Kuhlung als bei einem AC-Standardmotor und verlangert die Lebensdauer des Ventilators.
Komfort: Dieser Ventilator mit DC-Motor enthalt eine eingebaute Fernbedienung mit bis zu 6 Geschwindigkeitsstufen. Das ist mehr als die herkommliche Anzahl Geschwindigkeitsstufen von AC-Motoren und sorgt für eine größere Bandbreite an Komfortstufen im Betrieb.
Sicherheitsvorkehrungen
Die auf den folgenden Seiten enthaltenen Informationen sollen sicherstellen, dass Sie ihren Ventilator problemlos nutzen können:

Halten Sie sich genau an diese Anleitungen für große Sicherheit bei der Installation und dem Betrieb diesen Geräts.

Alle Eingriffe an den elektrischen Anschlüssen des Geräts sowie zur Reinigung)dürfen nur durchgeführt werden, nachdem sichergestellt wurde, dass die das Gerät von der allgemeinen Stromversorgung getrennt worden ist. Dazu muss die entsprechende Sicherung entfernt oder der Schutzschalter der Anlage „entscharft" werden, um eine vollständige Trennung der Anlage von der Stromversorgung zu gewährleisten.

Die Installation muss durch Personal durchgeführt werden, das für die Ausführung von Elektroinstallationen gemäß den im Installationsland geltenden Vorschriften zugelassen ist. Verlangen Sie von Ihr Installateur, dass er alle Ventilatorfunktionen testet, bevor er Sie verlässt. Bei Fragen des Installateurs zögern Sieitte nicht und sprechen Sie uns an.

Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder in den sicheren Gebrauch des Geräts unterwiesen wurden und die diesbezüglich den Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät speien. Die vom Benutzer durchzuführende Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Sie müssen sicheren, dass die Montagehalterung an einer tragfähigen Decke, die mindestens 30 kg tragen kann, befestigt wird. Sie müssen darauf auf achten, dass mindestens 30 mm Schraubenlänge in die Decke eingeschraubt werden. Bei der Montage an einem Deckenanschlusskosten müssen Sie die Ventilatorhalterung ausreichend sichern, damit sie sich nicht lockern oder drehen kann.

Das Verankierungssystem der Ventilatorhalterung an der Decke hängt von der Art der Decke ab, an der die Montage vorgenommen wird. Die Entscheidung über das zu verwendende Befestigungssystem und die Menge der Befestigungsmittel liegt in der Verantwortung des Monteurs.

Der Ventilator muss so montiert werden, dass sich die Flügel mehr als 2,30 m über dem Boden befinden. Stellen Sie safer, dass der Montageort des Ventilators mindestens 30 cm Abstand zu Wänden oder anderen Hindernissen hat, gegen die seine Flügel schlagen konnten. Es ist wichtig zu beachten, dass der Luftstrom umso effizienter ist, je größter der Abstand ist.

Um einen Nebenschluss mit Gefahr für Menschen zu vermeiden, muss der Erdungsleiter des Ventilators an das Erdungssystem der Anlage angeschlossen werden.

Die Stromversorgung des Ventilatormotors dar nicht an ein Steuerelement oder Potenziometer angeschlossen werden. Dies kann zu Fehl Funktionen des Ventilators oder Schäden am Ventilatormotor führen. Für den Stromanschluss muss ein den Installationsvorschriften entsprechender Trennschalter eingebaut werden, der die allpolige Abschaltung gewährleistet, direkt an die Netzklemmen angeschlossen ist und an allen seinen Polen eine Trennstrecke aufweist, die eine vollständige Abschaltung unter Überspanningsbedingungen der Kategorie III gewährleistet. Für das Einschalten oder Ausschalten des Ventilators verwenden Sieitte nur das Steuergerät.

These Ventilatoren sollen nicht gleichzeitig mit Gasanlagen im selbst Raum verwendet werden.

Bringen Sie keine Gegenstände an, die in Kontakt mit den Ventilatorflügelnkommen konnten, während er sich dreht. Dies kann zu Verletzungen von Menschen führen, die Flügel beschädigen und das Gerät aus dem Gleichgewicht bringen, was zu Vibrationen und Pendeln führen kann.

Kontrollieren Sie nach der Montage des Ventilators, dass alle Befestigungen safer und fest sitzen, um Gerausche durch lose Teile zu vermeiden.
Aufgrund der Bewegung des Ventilators konnen

sich einige Befestigungen lockern. Überprüfen Sie alle Befestigungen mindestens zweimal im Jahr, um sicherzustellen, dass sie sachgerecht angezogen sind. Falls erforderlich, müssen sie nachgezogen werden.

Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel durch den Hersteller, seinen Kundendienst oder ähnlich zugelassenes Personal ersetzt werden.

Das LED kann ausgetauscht werden.

Das driver kann ausgetauscht werden.

Empfänger und Fernbedienung können ausgetauscht werden.
Elektroprodukte)dürfen nicht mit dem Hausmüll entsorgt werden.itte bringen Sie die Verpackung zu den entsprchenden Sammelstellen zum Recycln.Tipps zum Recycling erfahren Sie bei ihrer Gemeinde oder Ihrlem Lieferanten.Vielen Dank im Voraus,dass Sie die entsprchenden Sammelstellen nutzen.
Hinweis: Die in dieser Anleitung enthaltenen wichtigen Warnhinweise und Anweisungen decken nicht unbedingt alle möglicherweise auftretenden Zustände und Situationen ab. Sie müssen berücksichtigten, dass praktischer Verstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in Produkte eingebaut werden können. Diese Faktoren können und,Müssen nur die Benutzer, die diesen Ventilator pflegen und nutzen, angewendet werden.
Technische Daten des geräts
Allgemein
| Anschlussspannung, Freqenz | 220-240V~AC 50/60Hz |
| Energieklasse | Klasse I |
| Schutzart | IP44 |
| Betriebstemperatur | -20 ↔50°C |
| Für die Montage zulässige max. Neigung der Decke | 15° |
| Gewicht | 5,5Kg |
| Leistungsaufnahme im Standby (W) | <0,5 |
| Norm für die Betriebswertmessung | IEC 60879:2019 |
LED
| Leistung | 24W |
| Lichtstrom | 2400lm |
| Farbtemperatur | 3000,4000,5000K |
| RGB | Nein |
| Messung der Lichtdaten | 360° |
| Anzahl Ein-/Aus-Schaltungen | 10.000 |
| Lebensdauer | 30.000h |
| Dimmbar | Ja |
| Lichtwinkel | 120° |
| Farbwiedergabeindex CRI | >80 |
| Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse | F |
Ventilador
| Anzahl Geschwindigkeitsstufen | 5 |
| Max. Leistung (W) | 21 |
| Max. U/min | 280 |
| Max. Luftumwätzung (m3/min) | 150 |
| Max. Luftumwätzung (m3/h) | 9000 |
| Max. Schallpegel (dB) | 46 |
| Betriebswert SV ((m3/min)/W) | 7,14 |
| Max. Luftgeschwindigkeit (m/s) | 2,78m/s |
Montagevorbereitung
Hinweis: Die Montagezeit wird auf 120 Minuten geschätzt. Dieses Produkt darf nur von einer zugelassenen Elektrofachkraft installiert werden.
Den Ventilator vorsichtig auspacken. Keine Cutter oder Klappmesser verwenden, da sie Teile des Ventilators zerkratzen können.
Alle Komponenten aus der Verpackungnehmen. Den Motor auf ein Tuch oder eine weiche Unterlandage legen, um eine Beschädigung der Oberfläche zu vermeiden.
Mit der Baugruppe vorsichtig umgehen, um ein Verbiegen oder Verkratzen des Gehäuses zu vermeiden.
Der Ventilator muss auf dem Boden oder auf einem ausreichend großen Tisch montiert werden, dass keine Teile herunterfallen können.

Fernbedienung
Zetschaltuhr: Wenn eine Taste gedrückt wird, nachdem ein Abschaltprogramm ausgewählt wurde, wird es abgebrochen.
Natulicher wind. Erhöhen und reduzieren Sie die Geschwindigkeit des Ventilators automatisch mit dem Brise-Modus. Um diese Funktion zu aktivieren, muss der Ventilator zuvor mit einer bestimmen Geschwindigkeit laufen.
Steuerung von zwei oder mehr Ventilatoren mit einer einzigen Fernbedienung
ACHTUNG! Vergewissern Sie sich vor der Synchronisierung, dass die Deckenventilatoren, die nicht mit derselben Fernbedienung synchronisiert werden sollen, am Wandschalter ausgeschelt sind, da sie sonst ebenfls synchronisiert werden können und sich eineomal erfolgte Synchronisierung nicht mehr ruckgangig machen{lsst.
1.- Schalten Sie die Stromversorgung (Wandschalter) der zu steuernden Ventilatoren ein und drücken Sie dann innerhalb von 10 Sekunden die FAN OFF auf der Fernbedienung 2-5 Sekunden lang ununterbrochen gedrückt.
2.- Ein Piepton zeigt an, dass die Verbindung hergestellt wurde und das Gerät normal Funktionieren kann.
3.- Nun sind die Fernbedienung und die Empfänger der Ventilatoren synchronisiert. Schalten Sie die Geblase mit dem Schalter oder dem Automatikschalter aus und dann wieder ein, dies ist der letzte Schritt im Synchronisationsprozess.

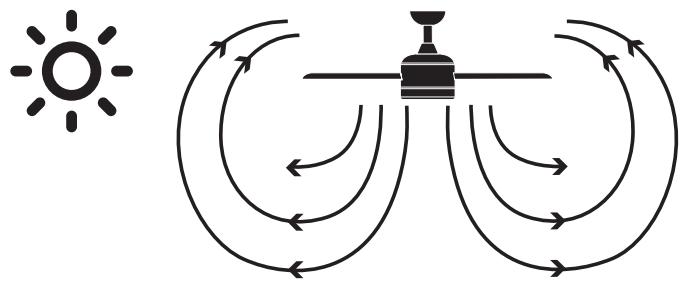

Drehrichtung. Einstellung winter/sommer
Die Taste auf der Fernbedienung steuert die Richtung (im oder gegen den Uhrzeigersinn).
Der Schalter, der sich am Ventilatorgehäuse befindet, steuert die Richtung (im oder gegen den Uhrzeigersinn).
Einstellung Sommer - Der absteigende Luftstrom schafft eine kühlende Wirkung, wie im Bild angegeben.
Einstellung Winter - Der aufsteigende Luftstrom vertreibt die warme Luft aus dem Ventilatorbereich, wie im Bild angegeben. Dadurch konnen Sie ihre Heizung etwas niedriger einstellen.


Problemlösung
Fehlfunktion der Fernbedienung
- Vergewissern Sie sich, dass alle Anschlüsse sachgerecht ausgeführrt sind.
- Stellen Sie sicher, dass Batterien in die Fernbedienung eingelegt sind.
- Stellen Sie sicher, dass alle Schalter (Haupt- und Trennschalter) eingeschaltet sind.
- Resynchronisation des Empfangers und der Fernbedienung.

Der Empfänger und die Fernbedienung theses Ventilators sind werkseitig synchronisiert, es ist NICT notwendig, sie nach der Installation des Ventilators zu synchronisieren. Die
Synchronisierung wird nur im Falle einer Fehlfunktion der Fernbedienung durchgeführt. Wenn Sie vor der Neusynchronisierung Zweifel haben, wenden Sie sichitte an Sullion.
ACHTUNG! Wenn Sie einen anderen Deckenventilator im selbst oder in einem anderen Raum haben, den Sie nicht synchronisieren möchten, überprüfen Sie vor der Synchronisierung, aber er am Wandschalter ausgeschelt ist, da er sonst ebenfalls mit derselben Fernbedienung synchronisiert werden konnte und einmal synchronisiert nicht mehr desynchronisiert werden kann.
Balanceprobleme beim Ventilatorbetrieb
In der Schachtel ihres Ventilator kann eines der folgenden



Ausbalancierungs-Kits enthalten sein.
Wenn Sie eine übermäßig Balancierbewegung Ihres Ventilators feststellen, können Sie diese Kits verwenden, indem Sie die Anweisungen auf unserer Website oder im folgenden QR-Code befolgen.

Pflege und hinweise zur garantie
Pflege und reinigung:
- Durch die natürliche Bewegung des Ventilators können sich einige Verbindungen lockern. Prüfen Sie zweimal im Jahr die Anschlüsse an der Halterung, die Befestigungsteile und die Flügelbeschläge. Kontrollieren Sie ihren festen Sitz.
- Reinigen Sie den Ventilator regelmäßig, damit er über die Jahre hinweg immer wie neu aussieht. Verwenden Sie zur Reinigung kein Wasser, da dies den Motor oder das Holz beschädigen oder einen Stromschlag verursachen kann.
- Um die Oberfläche nicht zu zerkratzen, verwenden Sie nur eine weiche Bürste oder ein fusselfreies Tuch. Um Verfährbungen oder Glanzverluste zu minimieren, ist die Metallverkleidung mit einer Lackschicht versiegt.
- Der Ventilator braucht nicht geölt werden. Die Lager des Motors haben eine Dauerschmierung.
Hinweis: Die Nichteinhaltung dieser Hinweise führt zum Verlust der Garantie für das Gerät.
Garantieleistungen:
Die Herstellergarantie deckt eventuell auftretende echte Mängel ab, ab keine gingefugigen Beanstandungen, wie z. B. die Gerauschentwicklung des Geräts, Denn alle Elektromotoren erzeugen ein gewisses Maß an Gerausch. Der Betrieb des Lüften mit leicht lockeren Bauteilen (nicht ausreichend angezogene Schrauben) oder die Verformung der Flügel durch zu kräfiges Reinigen kann zu übermöbigem Gerausch und Pendeln führen, was nicht durch die Garantie abgedeckt wird. Um diese Probleme zu vermeiden, reichen eine regelmäßige Pflege und das Anziehen der Teile sowie eine nicht aggressive Reinigung.
Bedienung:
Die Garantie für das Gerät erlischt, wenn für seine Installation ein Wandschalter oder SSR-Dimmer verwendet wird. Nur die mit dem Gerät mitgelieferte Fernbedienung darf verwendet werden.
Installation des ventilators:
Gemäß unseren Garantiebedingungen darf dieser Ventilator nur durch eine zugelassene Elektrofachkraft installiert werden. Nicht fachgerecht installierte Ventilatoren können eine Gefahr für Menschen darstellen, hohe Reparaturkosten verursachen und sie verlierend die Garantie. Diese Ventilator ist ausschließlich für den Gebrauch in Innenräumen bestimmt und muss gegen Wasser und Feuchtigkeit geschützt sein. Andernfalls verliert er die Garantie.
Das Verankerungssystem der Ventilatorhalterung an der Decke hängt von der Art der Decke ab, an der sie montiert wird. Die Entscheidung über das zu verwendende Befestigungssystem und die Menge der Befestigungsmittel liegt in der Verantwortung des Monteurs.
Pendeln:
Alle Deckenventilatoren neigen dazu, beim Betrieb zu
pendeln. Ein Pendeln bis zu zwei Zentimetern ist vollig akzeptabel und deutet nicht auf eine Fehlfunktion hin noch führt zu einem Abstruz, wenn das Gerät gemäß dieser Anleitung sachgerecht an der Decke montiert wurde. Dieder Deckenventilator enthalt ein absolut sicheres Montagesystem mit Stahlhaltern und Kugelgelenken, damit er sich drehen kann und keine Schwingungen auf die Deckenstruktur übertragen werden.itte beachten Sie, dass zwei Ventilatoren unterschiedlich pendeln konnen, auch wenn es sich um das gleiche Modell handelt. Das ist vollkommen akzeptabel und keine Fehlfunktion und kein Herstellungsmangel.
Erhöhte geräuschwahrnehmung bei nachtlichen betrieb:
Die Herstellergarantie deckt nicht die Tatsache ab, dass das Betriebsgeräusch des Ventilators in der Nacht, wenn die Umgebung ruhiger und stiller ist, stärker wahrnehmbar ist. Auch konnen während der Nacht Schwankungen in der Stromversorgung auftreten, die zu einem higheren Gerauschpegel des Geräts führen konnen. Das bedeutet keine Fehlfunktion und keinen Mangel des Geräts.
Beleuchtung am ventilator:
Abgesehen von extrem seltenen Herstellungsfehler erstreckt sich die Garantie des Ventilators nicht auf seine Leuchtmittel des Ventilators. Bei eingeschalteter Beleuchting konnen Gerausche und Schwingungen stärker sein. So kann ein nicht richtig befestigter Diffusor der Leuche ein leichtes Gerausch erzeugen. Auch hier gilt, dass eine schonende Pflege und die regelmäßige Überprüfung der sachgerechten Befestigung aller Teile dieser Unannehmlichkeiten vermeiden. Die Glasstreuschiben der Leuchten sind bis zum Lagereingang beim Handler garantiert und werden bei der Lieferung überprüft.
Garantie:
Sulion garantiert für die Dauer von bis zu 3 Jahren ab Verkaufsdatum die einwandfreie Funktion der Geräte und die eventuelle Reparatur oder Lieferung von Ersatzteilen bei Herstellungsfehlem. Diese Garantie beträgt 5 Jahre für die LED-Dioden und 8 Jahre für den DC-Lüftermotor. Sulion haftet nicht für unsachgemäßigen Gebrauch.
Weitere Informationen zu den Garantiebedingungen unter: https://sulion.es/es/content/12-terminos-y-garantia
EC-KONFORMITÄTSERKLÄRUNG
SULION erklärt in eigener Verantwortung, dass die Produkte, deren Angaben auf dem Deckblatt dieser Anleitung angegeben sind, in Überreinstimmung mit den folgenden europäischen Normen hergestellt wurden.
DE Achten wir auf usen planeten
Wir bei Sulion sind uns darüber im Klaren, dass wir Ihnen zur Verfugung stehen, um jedem Problem mit ihrer Produkt zu lösen. Bevor Sie einen Anteil an den Handler zureckschicken, kontaktieren Sieitte Sulion. Die meisten Probleme konnenchnl und einfach gelost werden, wir bielen Ersatzteile mit minimaler Handhabung und einfamem Austausch an. Wir wollen vermeiden, dass Produkte weggeworfen werden und unnotiger Abfall entstehen. Denken Sie an die Umwelt und entscheiden Sie sich fur die Reparatur und nicht fur das Wegwerfen. Wir danken Ihnen fur ihre Unterstützung.
