VENTILATEUR BRUMISATEUR SUR PIED 180 CM - Ventilateur OFRESH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur brumisateur sur pied
Marque	OFRESH
Modèle	VENTILATEUR BRUMISATEUR SUR PIED 180 CM (Ref. 071)
Hauteur totale	180 cm
Diamètre des pales	500 mm
Alimentation électrique	220-240 V ~ 50 Hz
Vitesses du ventilateur	3 (basse, moyenne, haute)
Fonction brumisation	Oui, réglable (volume de vapeur ajustable)
Autonomie de brumisation	Jusqu'à 10 heures selon réglage
Réservoir d'eau	Intégré avec pompe à flotteur
Matériau	Revêtement époxy anticorrosion
Roulettes	Oui, pour mobilité
Poignées	Oui, pliables avec bouton de déverrouillage
Oscillation	Réglable (arrêter les pales avant réglage)
Utilisation recommandée	Extérieur : restaurants, terrasses, abords de piscine
Température maximale d'utilisation	40 °C
Garantie	1 an pièces et main-d'œuvre
Entretien	Nettoyage régulier, vidange huile boîte tous les ans
Sécurité	Mise à la terre obligatoire, débrancher avant entretien
Protection	Ne pas exposer à la pluie, couvrir si stocké à l'extérieur
Montage	Pilier à visser sur chariot, tête à fixer, raccordement tuyau et fils
Service après-vente	Contact : [e-mail] ou 0951 634 467

FOIRE AUX QUESTIONS - VENTILATEUR BRUMISATEUR SUR PIED 180 CM OFRESH

Comment installer le ventilateur brumisateur ?

Suivez les étapes de montage : vissez le pilier sur le chariot avec les vis M8x25, raccordez le tuyau d'eau, fixez la tête du ventilateur sur le pilier avec la vis M6x10 et branchez les fils d'alimentation. Ensuite, raccordez les prises mâles/femelles et placez la pompe dans le réservoir d'eau.

Comment remplir le réservoir d'eau ?

Ouvrez le couvercle du réservoir, remplissez avec de l'eau propre, puis refermez le couvercle. Assurez-vous que la pompe est correctement immergée.

Comment régler la vitesse du ventilateur ?

Utilisez le commutateur de vitesse situé sur le pilier : position '1' pour basse, '2' pour moyenne et '3' pour haute vitesse. La position '0' éteint le ventilateur.

Comment ajuster le niveau de brumisation ?

Tournez la molette située sur le pilier central pour régler le volume de vapeur. Le débit peut être augmenté ou diminué selon vos besoins.

Comment utiliser l'oscillation ?

Attendez que les pales s'arrêtent complètement, puis coupez l'alimentation. Consultez le schéma 'Attachment 3' dans la notice pour modifier le réglage d'oscillation.

Que faire en cas de panne ou de fumée ?

Éteignez immédiatement l'appareil et débranchez-le. Appelez un électricien qualifié ou le service après-vente au 0951 634 467. Ne tentez pas de réparer vous-même.

Comment nettoyer le ventilateur ?

Coupez toujours l'alimentation avant nettoyage. Nettoyez la surface avec un chiffon humide. Nettoyez régulièrement la pompe et le réservoir d'eau avec de l'eau potable.

Comment stocker l'appareil en hiver ?

Nettoyez soigneusement l'appareil, recouvrez-le d'une bâche en plastique et stockez-le dans un endroit sec et ventilé. Videz le réservoir d'eau pour éviter le gel.

Quelle est la garantie et comment contacter le SAV ?

Le ventilateur est garanti 1 an pièces et main-d'œuvre. En cas de problème, appelez le 0951 634 467 pour diagnostiquer la panne. Envoyez ensuite l'appareil dans son emballage d'origine avec le ticket de caisse à EFYDIS, 13 rue des Alpes 07300 Tournon.

Puis-je utiliser l'appareil sous la pluie ?

Non, le ventilateur brumisateur n'est pas conçu pour être exposé à la pluie. Utilisez-le uniquement à l'extérieur par temps sec ou sous un abri. Couvrez-le d'une bâche lorsqu'il n'est pas utilisé.

MODE D'EMPLOI VENTILATEUR BRUMISATEUR SUR PIED 180 CM OFRESH

Ventilateur brumisateur haute performance 180cm. Ref 071 (500mm)

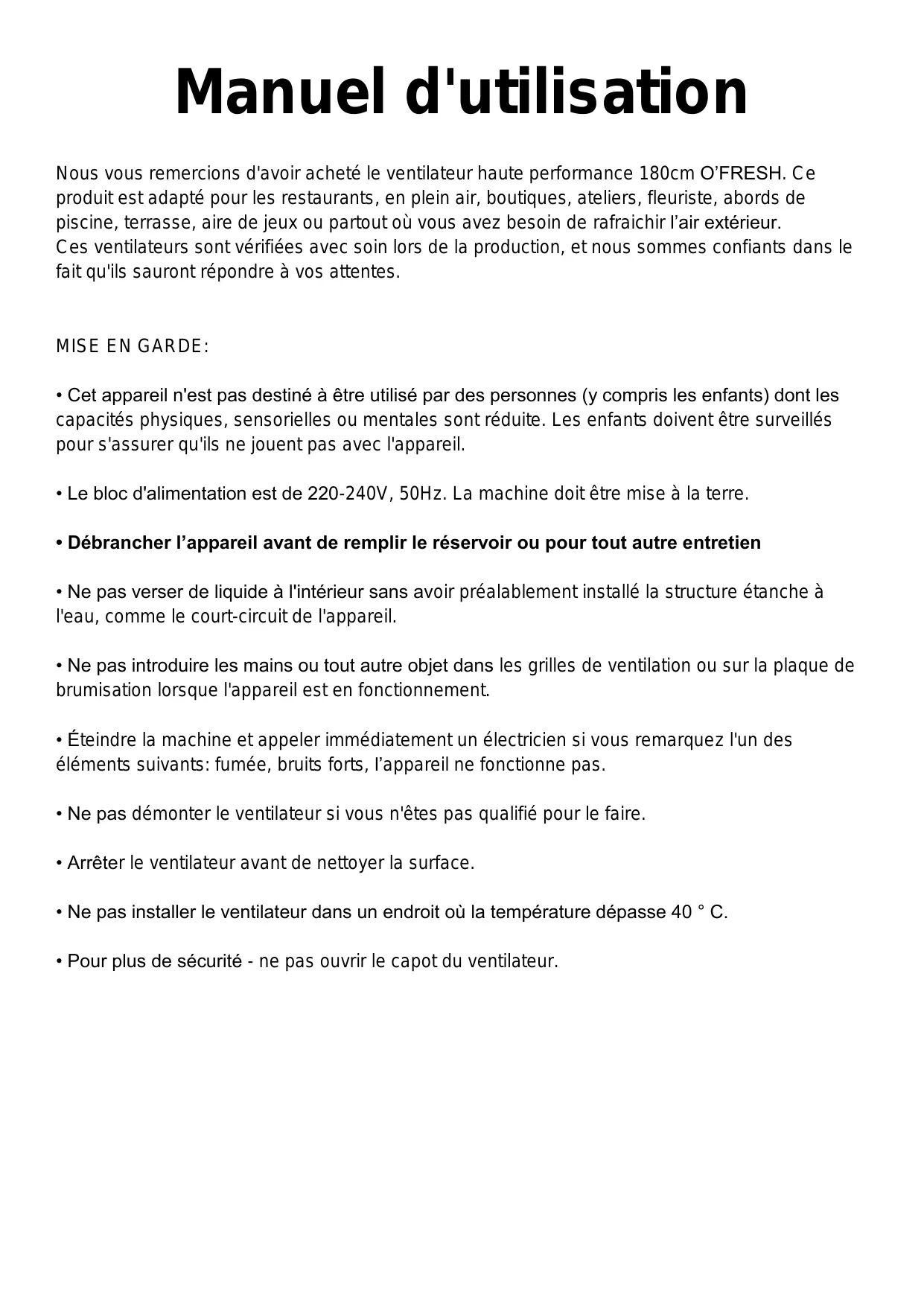

Manuel d'utilisation

Nous vous remercions d'avoir acheté le ventilateur haute performance 180cm O'FRESH. Ce produit est adapté pour les restaurants, en plein air, boutiques, ateliers, fleuriste, abords de piscine, terrasse, aire de jeux ou partout où vous avez besoin de rafraichir l'air extérieur.

Ces ventilateurs sont vérifiées avec soin lors de la production, et nous sommes confiants dans le fait qu'ils sauront répondre à vos attentes.

MISE EN GARDE:

• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduite. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Le bloc d'alimentation est de 220-240V, 50Hz. La machine doit être mise à la terre.
• Débrancher l'appareil avant de remplir le réservoir ou pour tout autre entretien
• Ne pas verser de liquide à l'intérieur sans avoir préalablement installé la structure étanche à l'eau, comme le court-circuit de l'appareil.
• Ne pas introduire les mains ou tout autre objet dans les grilles de ventilation ou sur la plaque de brumisation lorsque l'appareil est en fonctionnement.
• Éteindre la machine et appeler immédiatement un électricien si vous remarquez l'un des éléments suivants: fumée, bruits forts, l'appareil ne fonctionne pas.
• Ne pas démonter le ventilateur si vous n'êtes pas qualifié pour le faire.
• Arrêter le ventilateur avant de nettoyer la surface.
• Ne pas installer le ventilateur dans un endroit où la température dépasse 40 °C.
• Pour plus de sécurité - ne pas ouvrir le capot du ventilateur.

CARACTÉRISTIQUES:

1. Ce ventilateur haute performance 180cm possède un revêtement époxy qui le préserve de la corrosion.
2. La brumisation et la ventilation sont indépendantes et dependent de deux moteurs électriques différents. Les roulements de haute qualité maintiennent une performance stable, une température modérée ainsi qu'un faible bruit en utilisation continue.
3. Le volume de vapeur peut être réglé. La pompe à eau à flotteur s'arrête lorsque l'alimentation en eau atteint un niveau minimal.
4. Le temps de brumisation peut aller jusqu'à 10 heures (cela dépend du réglage).
5. Les roulettes et poignées rendent ce ventilateur brumisateur facile à déplacer

UTILISATION:

Voir plus loin pour la notice de montage.

• Ouvrez le couvercle du réservoir d'eau, remplissez le réservoir avec de l'eau propre, puis refermez le couvercle.
• Connectez le ventilateur et la pompe à eau, puis brancher l'alimentation. Vous pouvez également asjuster le niveau de brume en tournant la molette située sur le pilier central.
• Le commutateur de vitesse du ventilateur se lit comme suit:

'0 'Arrêt

'1 ' Vitesse Basse

'2 ' Vitesse moyenne

'3 'Vitesse haute

• Sur le schéma appelé « Attachment 2 » vous verrez comment ouvrir et rabattre les poignées. Pour ce faire, appuyez sur le bouton de la poignée pour ouvrir, puis tirer la poignée.
• Pour régler l'oscillation, attendez que les pales s'arrêtent, puis coupez l'alimentation. Voir le schéma appelé « Attachment 3 » pour modifier l'oscillation.

ENTRETIEN:

• Si le ventilateur est à l'extérieur, gardez le recouvert d'une bâche en plastique et à l'abri de la poussière et de la pluie.
• Pour que le ventilateur ait une longue durée de vie, n'oubliez pas de remplacer l'huile de la boîte, et des autres pièces rotatives environ une fois par an (toute les 2000 heures environ)
• Nettoyer votre ventilateur régulièrement et ne pas oublier de couper l'alimentation avant!
• Nettoyer la pompe régulièrement pour garantir son bon fonctionnement. Remplir le réservoir avec de l'eau potable et nettoyer le réservoir d'eau de temps en temps
• Quand le ventilateur brumisateur n'est pas utilisé pendant une longue période, nettoyer le et recouvrez le avec une bâche avant de le stocker dans endroit sec et ventilé

GARANTIE ET PROCEDURE DE SERVICE APRES VENTE:

Tous nos systèmes de brumisation sont garantis 1 an pièces et main d'oeuvre. Si, au cours de cette période, votre produit commence à mal fonctionner, merci suivre la procédure ci-dessous:

• Avant toute chose, appelez le service SAV au 0951 634 467 pour déterminer la cause du problème et la solution à y apporter
• Après l'approbation du technicien, emballez votre système de brumisation dans son emballage d'origine.
• Joignez le ticket d'achat original en entourant la date (aucune photocopie ne sera acceptée)
• Envoyer le tout à vos frais a: EFYDIS, 13 rue des Alpes 07300 Tournon
• Nous réparerons ou remplacerons votre système de brumisation et vous le retournerons à nos frais, à l'adresse indiquée par vos soins (adresse en France).

Si vous avez des questions ou des commentaires, n'hésitez pas à nous contacter à [e-mail] ou au 0951 634 467.

Visser le pilier sur le chariot avec les visses M8x25 et les écrous M8

Fase 1:

Raccordement du tuyau: Enfoncer le tuyau dans le raccord d'eau

Deconnection: appuyer sur la rondelle puis tirer le tuyau hors du raccord

Etape 2: Mettre la tete de ventilateur sur le pilier. Verouiller avec la visse M6x10. Branchez les fils d'alimentation avec la visse M4x10 et enfoncer le tuyau d'eau dans le raccord

Etape 3: Raccorder les prises males dans les prises femelles, puis visser la plaque avec les visses M5x12

Brancher la prise male 2 fils dans la prise femelle puis poser le reservoir d'eau sur le chariot

Etape 5: Mettre la pompe au fond du reservoir, brancher les prises males 3 et 4 fils aux prises femelles et visser la plaque 2 avecles visses M5x12
