VENTILATEUR BRUMISATEUR SUR PIED 200CM - Ventilateur OFRESH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur brumisateur sur pied
Dimensions approximatives	200 cm de hauteur
Poids	Environ 10 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance	80 W
Fonctions principales	Ventilation, brumisation
Matériaux	Plastique, métal
Entretien et nettoyage	Nettoyer les grilles et le réservoir d'eau régulièrement
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Ne pas utiliser à proximité de l'eau, vérifier les câbles électriques
Informations générales	Idéal pour les espaces extérieurs, usage en été

FOIRE AUX QUESTIONS - VENTILATEUR BRUMISATEUR SUR PIED 200CM OFRESH

Comment assembler le ventilateur brumisateur OFRESH sur pied de 200 cm ?

Veuillez suivre le manuel d'instructions inclus dans l'emballage. Assurez-vous de bien fixer chaque partie avant de brancher l'appareil.

Le ventilateur brumisateur fonctionne-t-il sans eau ?

Non, le ventilateur brumisateur nécessite de l'eau pour produire de la brume. Assurez-vous de remplir le réservoir avant utilisation.

Quelle est la capacité du réservoir d'eau du ventilateur brumisateur ?

Le réservoir d'eau a une capacité de 10 litres, ce qui permet une utilisation prolongée sans avoir besoin de le remplir fréquemment.

Comment nettoyer le filtre du ventilateur brumisateur ?

Débranchez l'appareil, retirez le filtre et rincez-le à l'eau claire. Laissez sécher complètement avant de le remettre en place.

Le ventilateur brumisateur est-il bruyant ?

Le niveau sonore est généralement faible, mais cela peut varier selon la vitesse de ventilation sélectionnée.

Puis-je utiliser le ventilateur brumisateur à l'intérieur ?

Oui, le ventilateur brumisateur peut être utilisé à l'intérieur, mais veillez à ce que l'espace soit bien ventilé pour éviter l'humidité excessive.

Quelle est la consommation énergétique du ventilateur brumisateur ?

La consommation énergétique est d'environ 100 Watts en mode ventilateur et peut varier selon le mode de brumisation utilisé.

Y a-t-il une garantie pour le ventilateur brumisateur OFRESH ?

Oui, le produit est garanti 2 ans à compter de la date d'achat, sous réserve d'une utilisation conforme aux instructions.

Comment régler la hauteur du ventilateur brumisateur ?

La hauteur peut être ajustée en dévissant le mécanisme de verrouillage situé sur le pied du ventilateur et en le réglant à la hauteur souhaitée.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez si l'appareil est correctement branché, si le réservoir d'eau est plein et si le filtre n'est pas obstrué. Si le problème persiste, contactez le service client.

MODE D'EMPLOI VENTILATEUR BRUMISATEUR SUR PIED 200CM OFRESH

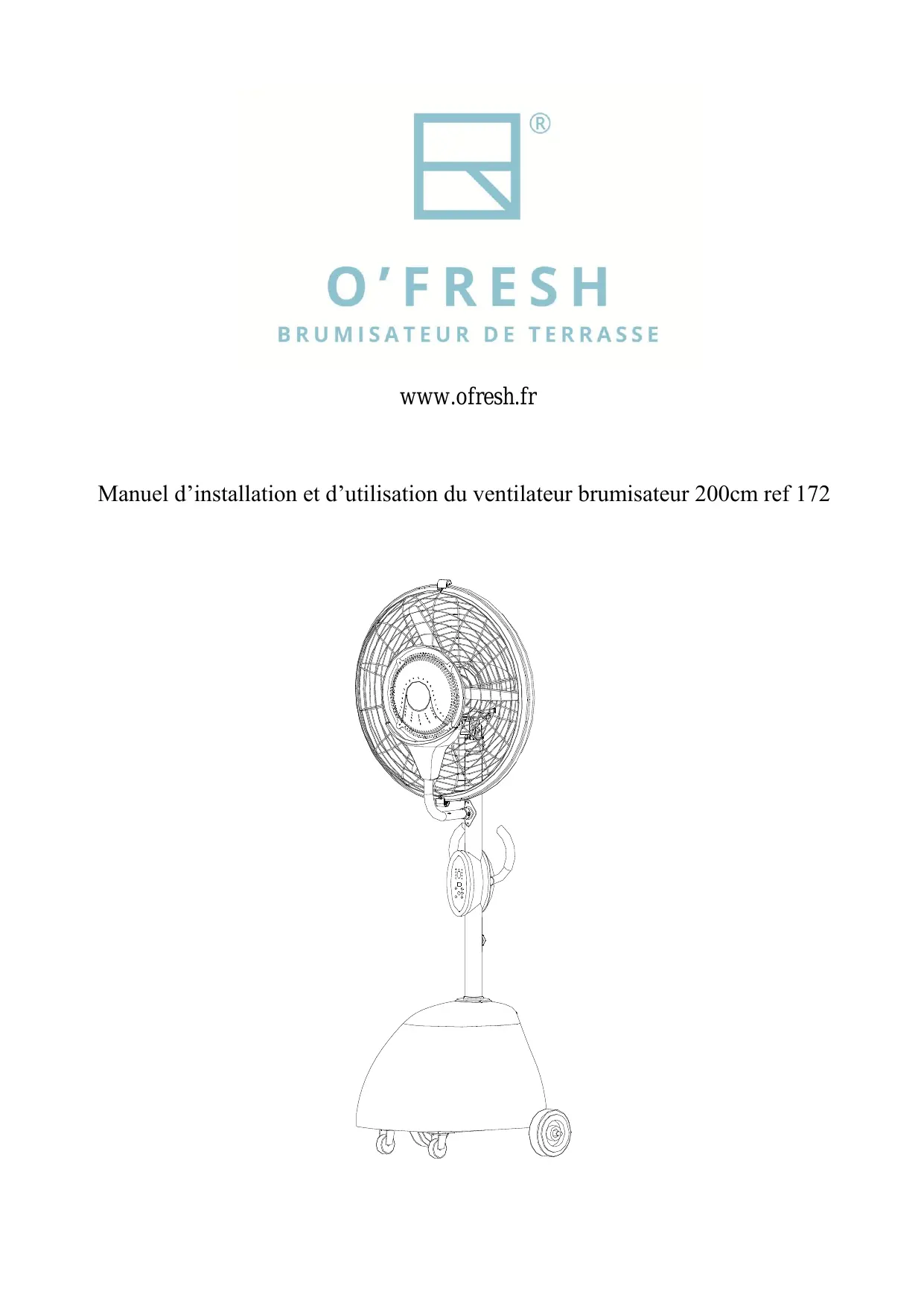

Manuel d'installation et d'utilisation du ventilateur brumisateur 200cm ref 172

CONSIGNES DE SECURITE IMPORTANTES:

Veuillez lore attentivement ce manuel avant d'installer ou d'utiliser ce ventilateur. Pour votre sécurité, respectez toutes les consignes de sécurité et les avertissements contenus dans ce manuel d'utilisation pour éviter les blessures ou les dommages matériels.

Informations de sécurité importantes

Ces instructions ne sont pas destinées à couvir toutes les conditions et situations possibles. Veuillez lire toutes les instructions avant d'utiliser ce ventilateur. Si vous ne lisez pas attentivement toutes les instructions, vous risquez de provoquer un choc électrique ou un incendie et d'annuler la garantie du fabricant.

1. Utilisez ce ventilateur brumisateur uniquement selon les instructions de ce mode d'emploi. D'autres utilisations peuvent cause des blessures par électrocution ou un incendie.
2. Une surveillance étroite est requise si ce ventilateur est utilisé à proximé d'enfants ou d'animaux domestiques.
3. Pour protéger contre les chocs électriques, ne pas immer ce ventilateur ou son alimentation dans l'eau.
4. Si le ventilateur est transporte ou n'est pas utilisé, débranchez-le de l'alimentation en serrant fermement la prise du ventilateur et en le tirant de la prise de courant. Ne débranchez pas l'alimentation en tirant sur le cordon d'alimentation du ventilateur.
5. Évitez tout contact avec les pieces mobiles du ventilateur.
6. Placez le ventilateur brumisateur sur une surface plane.
7. En aucun cas, la prise mise à la terre ne doit être alterée de chaque façon que ce soit. Une connexion incorrecte peut entraîner un choc électrique.
8. Si possible, évitez d'utiliser des rallonges avec ce ventilateur. Si une rallonge est absolument nécessaire, n'utilise pas plus d'une rallonge pour faire fonctionner plus d'un ventilateur.
9. N'introduisez pas d'objets et ne laissez pas les doigs entrez dans la tete du ventilateur, cela pourrait provoquer un choc electrique ou des blessures corporelles. Ne pas bloquer ni alterer le ventilateur brumisateur pendant son fonctionnement.
10. Ne placez pas le ventilateur à proximé de rideaux ou de tout autre matériel pouvant se coincer dans les grilles du ventilateur.
11. Ne faites pas passer le cordon d'alimentation sous des tapis ou ne couvre pas le cordon d'alimentation avec des glissières. Rangez le cordon d'alimentation loin du traffic de la pierce et la où on risque de trèbucher.
12. Ne faites pas fonctionner ce ventilateur en presence de substances inflammables ou d'explosifs.
13. Ne placez pas le ventilateur à proximé d'une flamme neue ou d'appareils de cuisson / chauffage.
14. Si le ventilateur ne doit pas etre utilise, videz le reservoir de I'eau restante et nettoyer ce dernier.
15. Si la fiche ou le cordon d'alimentation du ventilateur sont endommages, n'essayez pas de réparer vous-même les composants.
16. Utilisez le ventilateur sous la tension et la fréquence indiquées sur l'étiquette, ne l'utilise pas dans un environnement corrosif.
17. N'utilise pas le ventilateur à une altitude supérieure à 1000 mètres et à une température supérieure à 60^ .
18. Si le ventilateur utilise la prise pour obtenir l'alimentation électrique, elle doit répondre à la norme IEC335-1.
    19.Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacité physiques, sensorielles ou mentales réduites, ou par manque d'expérience et de connaissances, à moins d'avoir été superviseé ou instruct par une personne responsable de leur utilisation. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l' apparéil.
19. Fixation de type Y - Les cordons d'alimentation endommages doivent être replacés par le fabricant, l'agent de service ou une personne de qualification similaire afin d'éviter tout risque.

21.

Ce marquage signifie que l'appareil doit etre recycle en fin de vie

Item Proteome Model	Speed 1				Speed 2				Speed 3				Mist volume (Max) L/H
	Speed rpm	Air volume m3/min	Noise dB	Power W	Speed rpm	Air volume m3/min	Noise dB	Power W	Speed rpm	volume m3/min	Noise dB	Power W
Ref 172	1100	143	55	210	1250	174	60	220	1400	220	68	240	5

ENTRETIEN

1. Nettoyez le ventilateur périodiquement pour le garder en etat parfait de fonctionnement.
2. Coupez l'alimentation et assurez-vous que les pales restent immobiles avant de nettoyer. Ouvrez les clips de la grille et desserrez les vis, retirez la grille avant et les pales puis utilisez un chiffon doux et un savon doux pour nettoyer l'extérieur du ventilateur. N'utilisez pas d'essence ou tout autre liquide corrosif susceptible d'endommager le ventilateur. Bien secher toutes les parties du ventilateur avec un chiffon doux après le nettoyage (Remarque: Ne pas renverser le produit).
3. Gardez le moteur et les composants électriques à l'écart de l'eau lors du nettoyage. Ne heures pas la lame et ne changez pas d'angle.
4. Nettoyez le réservoir d'eau et le réceptacle de collecte d'eau pour garder l'eau propre et saine.
5. Si le ventilateur brumisateur n'est pas utilisé pendant une longue période, couvrez l'appareil et rangez-le dans un endroit propre et sec.

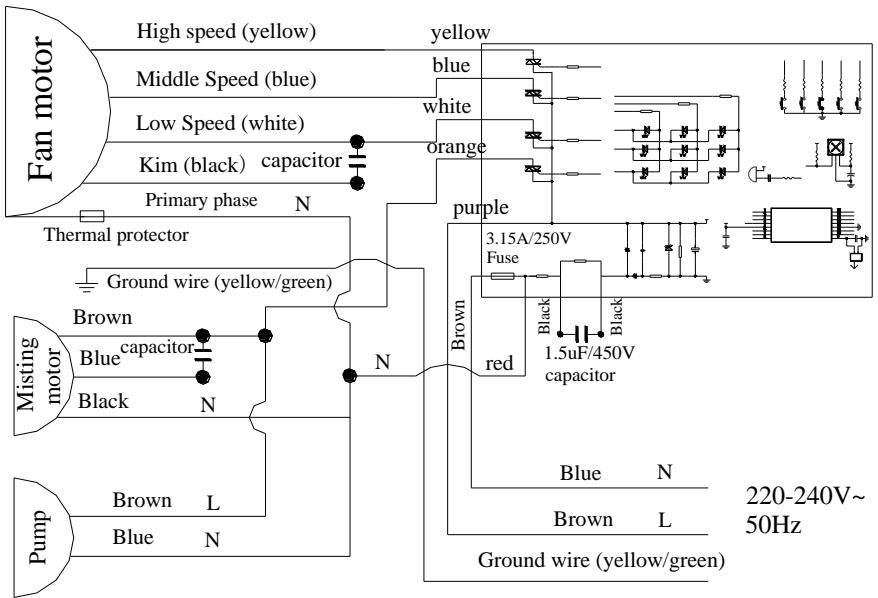

DIAGRAMME ELECTRIQUE

CHARACTERISTIQUES ET APPLICATIONS

1. La brumisation adopte l'atomisation centrifuge, sans buse et filtration d'eau avec un entretien facile.
2. La surface de ventilateur est enduite de résine époxy et antirouille. Le ventilateur a une conception électrique étanche.
3. Le brumisateur et le ventilateur sont entrainés par 2 moteurs distincts. Les moteurs utilisent des roulements de haute qualité, silencieux et ayant une longue durée de vie
4. Brumisation réglable
5. Le ventilateur a une fonction d'oscillation pour une meilleur diffusion de la brumisation. Facile à utiliser, adapté pour les usines, zones résidentielles, centres commerciaux, terrains de sport, dépoussierage, élimination des odeurs, et peut également être utilisé dans les fermes d'élevage, les serres, les fermes de championons, etc....
6. Telecommande longue portee, facile à utiliser.

MODE D'EMPLOI

1. Utiliser le ventilateur sous la tension et la fréquence indiquées sur l'étiquette, ne pas utiliser dans un environnement corrosif.
2. Ne pas utiliser le ventilateur au-dessus d'une altitude de 1000 mètres et à une température supérieure à 60^ .
3. Réglage de l'angle d'oscillation du ventilateur: desserrer les vis pour ajuster l'angle à votre convenance (visser plus = plus grand angle d'oscillation). Réglage de l'angle d'inclinaison du ventilateur: desserrez l'écrou de fixation, ajustez le moteur à l'angle souhaité, resserrez l'écrou.

4. Réglage de la vitesse: appuyez sur le bouton ON/SPEED en bas de la télécommande ou sur le boitier de commande pour contrôler les vitesse.

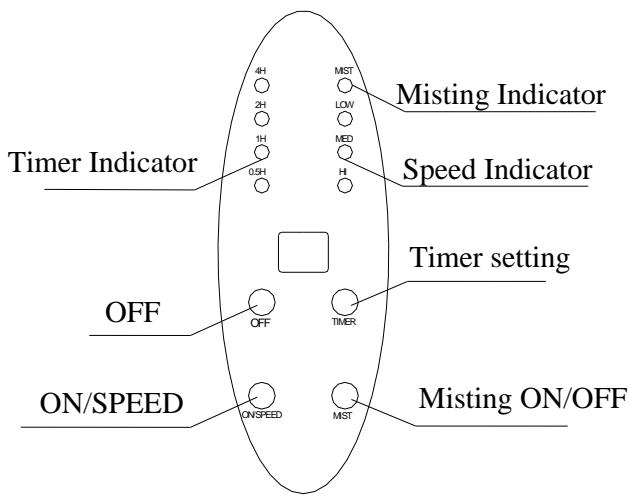

5. Fonctionnement de la télécommande

(1) Le ventilateur brumisateur est en mode veille à la mise sous tension, le buzzer émet un bip une fois.
(2) Appuyez sur ON / SPEED pour démarrer, le ventilateur démarre à mi-vitesse puis après trois secondes, passé en vitesse basse. Appuyez à nouveau sur la touche pour changer les vitesse (Basse/moyenne/haute).
(3) Appuyez sur la touche OFF pour eteindre le ventilateur.
(4) Réglage de la minuterie: Appuyez sur TIMER pour activer la minuterie d'arrêt, 30 min, 1H, 2H, 3H, 4H.
(5) Appuyez sur la touche MIST pour démarrer la brumisation et appuyez à nouveau pour l'éteindre.
(6) La télécommande fonctionne à une distance inférieure à 8M.

1. Il est possible de régler le volume de brumisation grâce à la molette qui va de « ON » à « OFF »
2. Le réserve doit être rempli d'eau avant d'allumer la brumisation. Ouvrez le robinet de vidange derrière le réserve d'eau pour libre r'earl lorsque le réserve doit être nettoyé.
3. Appuyez sur le frein de la roue avant lorsque le ventilateur brumisateur est à son emplacement. Ne force pas pour déplacer le ventilateur brumisateur avant d'avoir enlever le frein pour éviter tout dommage.
4. Nettoyez le réservoir d'eau chaque fois que vous l'utilisez.

INSTRUCTIONS DE MONTAGE

Ne branchez pas le ventilateur avant l'assemblage. Ce ventilateur brumisateur est conditionné en 3 cartons. Retirez soigneusement tous les matériaux d'emballage et conservez-les pour un stockage / utilisation ultérieur. Assurez-vous qu'il ne reste aucune mousse résiduelle dans les composants. Vérifiez tous les composants pour éviter toute piece manquante, rayée ou abimée pendant le transport. Un tournevis et une clé seront nécessaires pour assembler ce ventilateur.

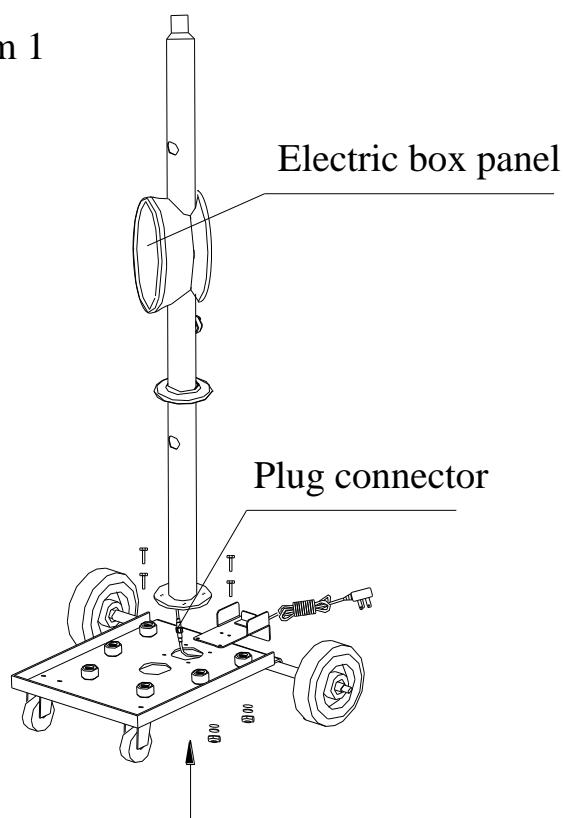

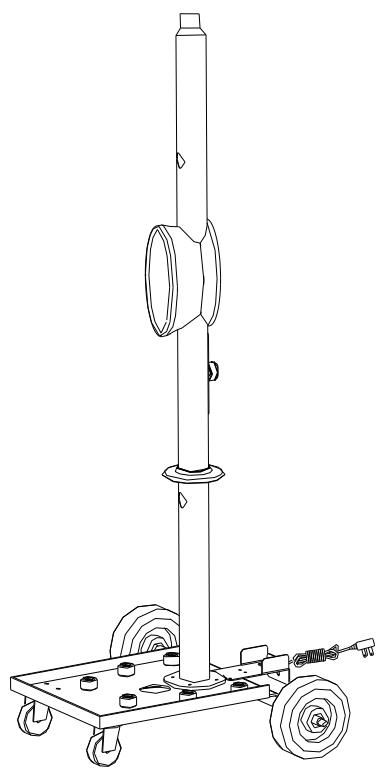

Étape 1: Installez le pilier

Enlever le réservoir d'eau, connecter le cordon d'alimentation en connectant la fiche mâle du pilier et la fiche femelle du chariot du réservoir. Positionner ensuite le pilier de manière à ce que le panneau de contrôle soit orienté vers l'avant de l'appareil. Enfin, fixer le pilier sur le chariot du réservoir et serrez-le avec les quatre boulons M8X25, les rondelles plates, et les écrous.

Diagram 1

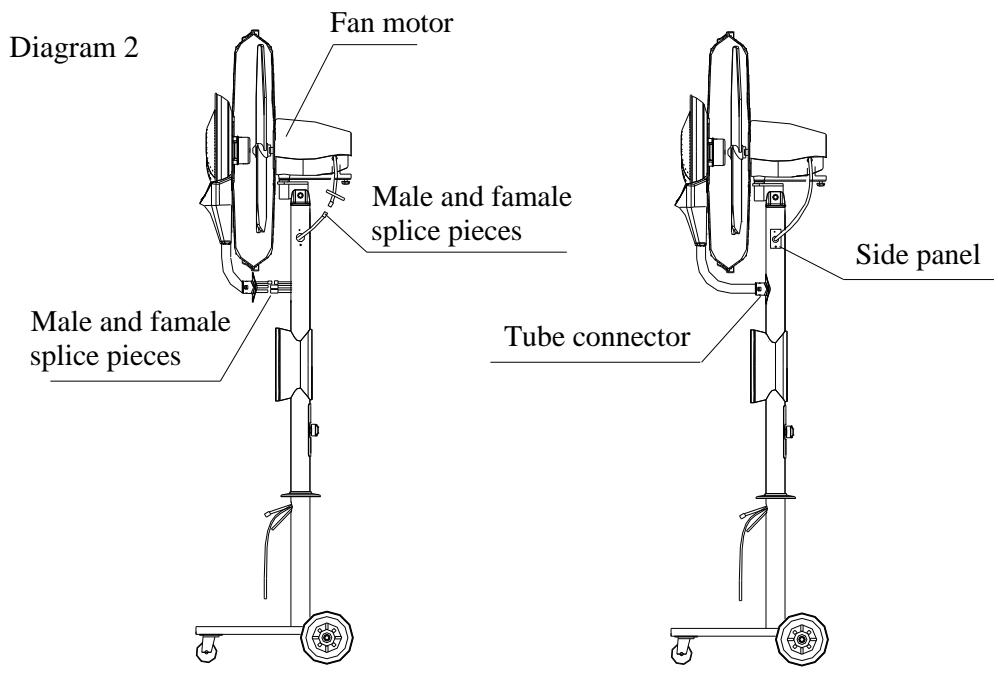

Étape 2: Installéz le ventilateur

Installez le ventilateur sur le pilier. Connector la fiche mâle à quatre broches devant le ventilateur et la fiche femelle à quatre broches située sur la face avant du pilier. Raccorder les deux tubes d'eau et assurez-vous que les deux extrémités soit de la même couleur. Ensuite, connectez la fiche mâle à six broches sur le côté du ventilateur et la fiche femelle à six broches situées sur le côté du pilier. Enfin, fixer le panneau létral et le connecteur raccordant le tuyau d'eau au pilier.

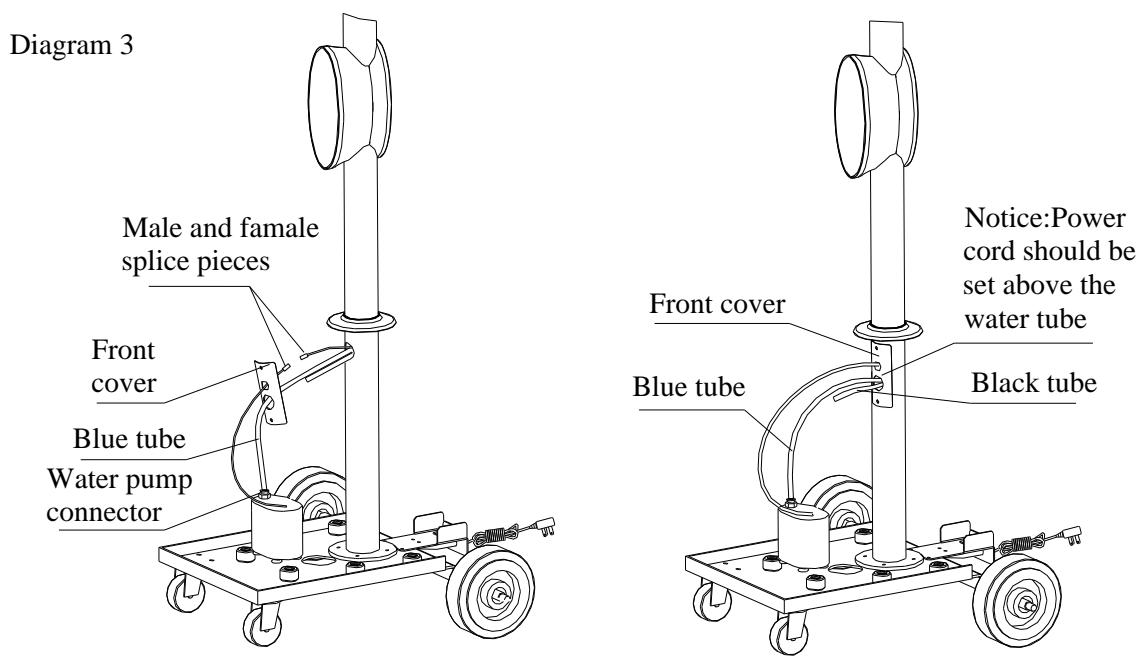

Étape 3: Raccorder le cordon d'alimentation de la pompe à eau via la fiche mâle à deux broches à la fiche femelle à deux broches située sur le pilier. Faites de même pour le tube d'au qui doit être raccordé au pilier. Faites passer les deux tubes d'eau à travers le capot et insérez le tube bleu dans le connecteur de la pompe à eau. Enfin, fermer le capot en le positionnant contre le pilier

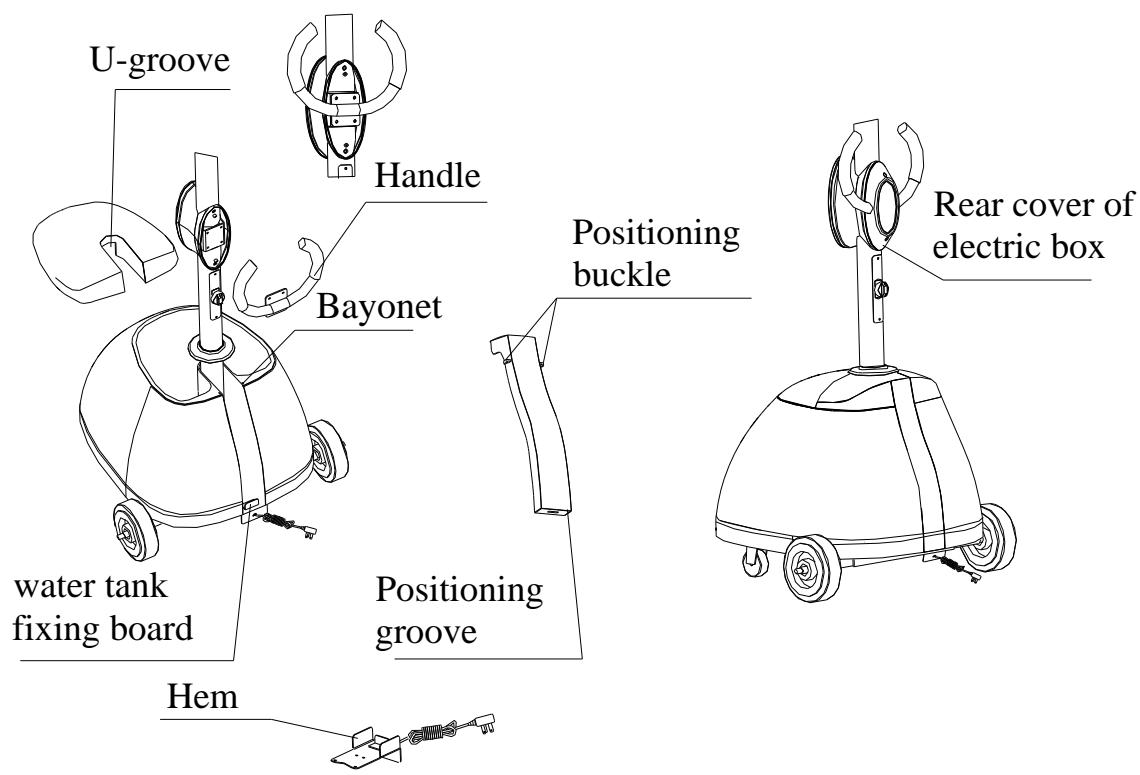

Étape 4: Assemblage du réservoir d'eau

a. Se reporter au diagramme 4. Positionner le réservoir sur le chariot et utilisez les 2 plaques pour fixer le réservoir.
b. Mettez le couvercle du réservoir en faisant attention à ne pas coincer les fils et tube de la pompe.
c. Insérez la lamelle plastique à deux boucles sur le dos du réservoir. Tapoter doucement pour ajuster si besoin.
d. Installez la poignee de déplacement sur le pilier.
g. Installez le couvercle arrriere du boitier electrique à l'aide des vis.

Diagram 4

Étape 5: Test de la brumisation

a. Remplissez complètement le réservoir d'eau avec de l'eau propre et mettez le couvercle du réservoir.
b. Gardez la molette de réglage de la brumisation sur « off», puis mettez sous tension. Faites fonctionner le ventilateur à l'aide de la télécommande ou appuyez à la main sur le boitier de commande et vérifie si le moteur et les palles fonctionnent normalement.
c. Appuyer sur le bouton de la brumisation, faire tourner la pompe à eau et vérifier si le moteur de la tête de brumisation fonctionnent bien.
d. Tournez la molette "off" à "on" et observerz la brumisation.

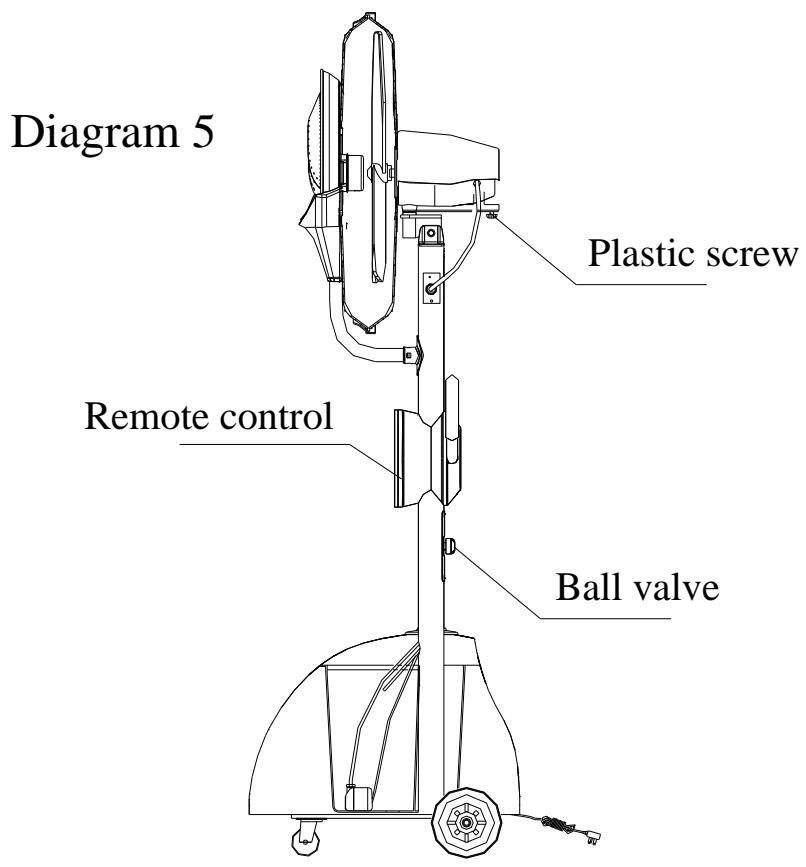

e. Reglez la vis en plastique au niveau de l'arriere du ventilateur et vérifiez si la fonction d'oscillation fonctionne

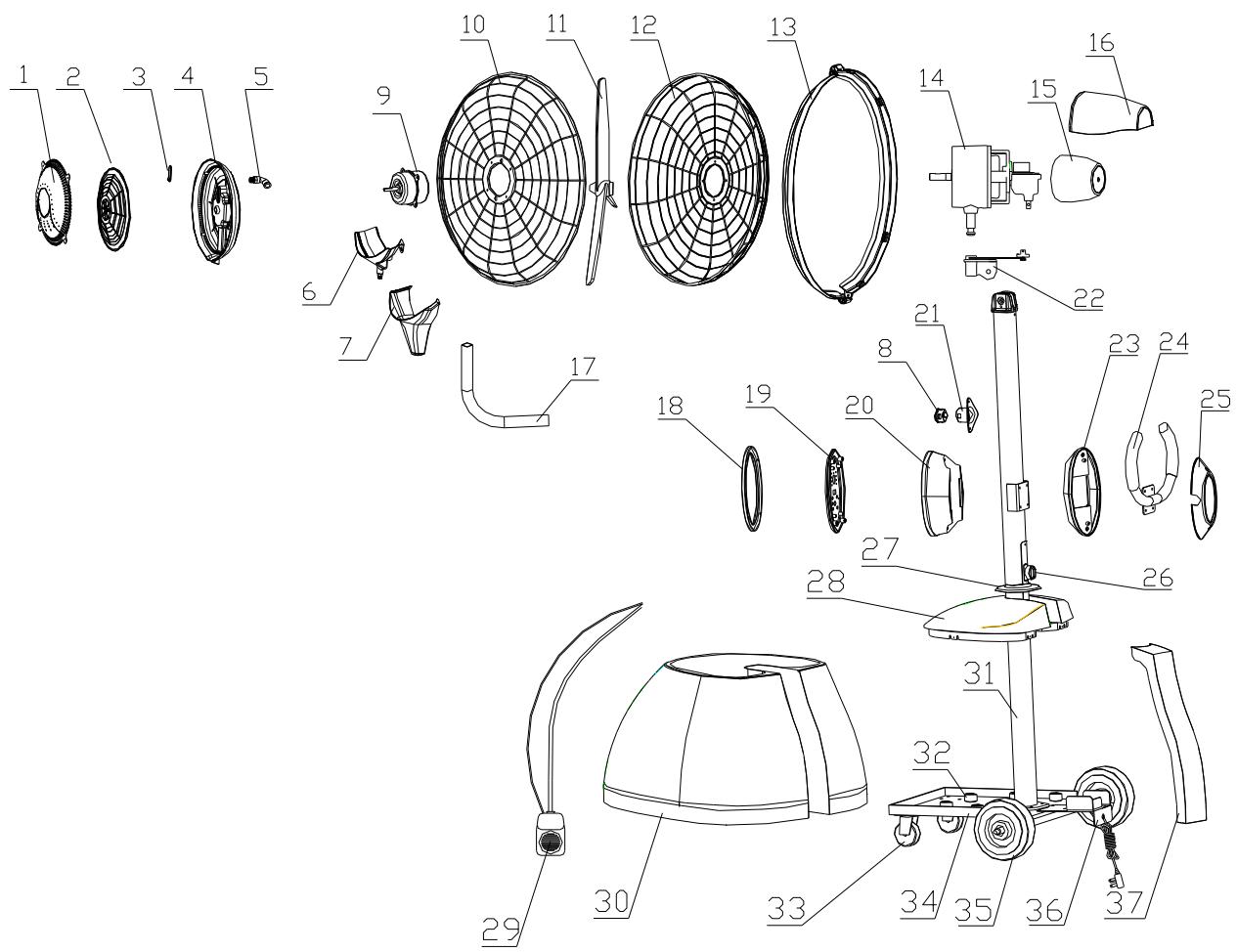

1. Capot de protection de la tete de brumisation 2. Disque de brumisation 3. Sorite d'eau 4. Carter de la tete de brumisation 5. Raccord 6. Receptacle du retour d'eau 7. Capot du receptacle 9. Moteur de la tete de brumisation 10. Grille avant du ventilateur

2. Pales 12. Grille arrriere du ventilateur 13. Anneau de ventilateur 14. Moteur du ventilateur 15. Capot du moteur du ventilateur 16. Surprotection du capot du ventilateur

3. tube à eau flexible 18. Capot de protection du boitier de contrôle 19. Partie avant du boitier électrique 20. boitier de commande 21. Connecteur du pilier 22. Système d'oscillation

4. Partie arrêté du boitier de commande 24. Poignée 25. Boitier arrêté du boitier de commande 26. Molette de réglage de la brumisation

5. capot decoratif 28. Couvercle du réservoir d'eau 29. Pompe à eau 30. Réservoir d'eau 31.

Pilier32. Embout caoutchouc 33. Roulettes avant 34. Chariot du réservoir 35. Roues arrriere

1. planche de fixation du réserve 37. Partie arrête du réservoir

GARANTIE ET PROCEDURE DE SERVICE APRES VENTE:

Tous nos systèmes de brumisation sont garantis 1 an pieces et main d'oeuvre. Si, au cours de cette période, votre produit commence à mal fonctionner, merci suivre la procédure ci-dessous:

• Avant toute chose, appelez le service SAV au 0951 634 467 pour déterminer la cause du problème et la solution à y apporter
• ÀpRES l'approbation du technicien, emballez votre système de brumisation dans son emballage d'origine.
• Joignez le ticket d'achat original en entourant la date (aucune photocopie ne sera acceptée)
• Envoyer le tout à: EFYDIS, 4 allée de l'olivet 07300 Saint Jean de Muzols
• Nous réparerons ou remplacerons votre système de brumisation et vous le returnerons à nos frais, à l'adresse indiquée par vos soins (adresse en France).

Si vous avez des questions ou des commentaires, n'hésitez pas à nous contacter à [e-mail] ou au 0951 634 467 ou visitez notre site www.ofresh.fr
