090 - Ventilateur OFRESH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur brumisateur
Marque	O'FRESH
Modèle	090 (135 cm)
Dimensions (emballage)	700 x 330 x 460 mm
Hauteur	135 cm
Poids	7 kg
Alimentation	220 V / 50 Hz
Puissance	90 W
Vitesse de rotation	1250 tr/min
Débit de brume	280 ml/h
Capacité du réservoir	3,2 L
Fonctions principales	Ventilation (3 vitesses), brumisation (3 vitesses), oscillation, ioniseur, minuterie (1-12 h), anti-moustique, diffuseur d'huiles essentielles
Contrôle	Panneau tactile et télécommande (portée 6 m, piles AAA non incluses)
Arrêt automatique	Oui, lorsque le réservoir est vide pour protéger la pompe
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; détartrer le réservoir avec du vinaigre blanc si nécessaire
Sécurité	Ne pas utiliser avec les mains mouillées, ne pas ouvrir sous tension, ne pas utiliser de liquides inflammables, maintenir à plus de 30 cm des objets
Pieces détachées et réparabilité	Garantie 1 an pièces et main-d'œuvre ; contacter le SAV au 0951 634 467 ou par email à [e-mail]
Informations générales	Fabriqué par EFYDIS, 4 allée de l'olivet 07300 Saint Jean de Muzols, France ; site web : www.ofresh.fr

FOIRE AUX QUESTIONS - 090 OFRESH

Comment assembler le ventilateur brumisateur O'FRESH 090 ?

Suivez les 9 étapes du manuel : montez les roulettes sur la base, fixez le corps, raccordez les connecteurs électriques, installez les grilles, pales, brumisateur, tuyau et remplissez le réservoir d'eau potable (max 40°C).

Comment démarrer le ventilateur ?

Branchez l'appareil, vous entendrez un bip. Appuyez une fois sur ON/OFF pour mettre sous tension, puis une seconde fois pour démarrer la ventilation (vitesse faible par défaut).

Comment régler la vitesse du ventilateur ?

Utilisez le bouton Vitesse : appuyez une fois pour la vitesse moyenne, une autre pour la grande vitesse, et encore une fois pour revenir à la vitesse basse.

Comment utiliser la fonction brumisation ?

Appuyez sur le bouton Brumisation pour lancer la vitesse 1, puis à nouveau pour passer aux vitesses 2 et 3. Appuyez encore pour arrêter. Assurez-vous que le réservoir contient de l'eau.

Que faire si la brumisation ne fonctionne plus ?

Nettoyez le réservoir avec du vinaigre blanc pour éliminer le calcaire et remplissez-le au maximum. La brumisation s'arrête automatiquement si le réservoir est vide.

Comment utiliser la minuterie ?

Appuyez sur le bouton Programmation : l'affichage clignote de 01H à 12H. Sélectionnez le temps souhaité. Au bout de 5 secondes, la température réapparaît et la minuterie est activée.

Comment activer le mode nuit ?

Appuyez sur le bouton Mode jusqu'à ce que l'icône de la lune s'allume. Le ventilateur alterne les vitesses plus rapidement avec des arrêts plus longs, pour un fonctionnement silencieux.

Comment utiliser le diffuseur d'huiles essentielles ?

Tirez sur le tiroir situé à l'arrière en haut à droite, versez quelques gouttes d'huiles essentielles sur la mousse, puis refermez le tiroir. Idéal pour une pièce de 12 m² bien ventilée.

Quelles sont les consignes de sécurité importantes ?

Ne jamais toucher l'appareil avec les mains mouillées, ne pas ouvrir sous tension, ne pas utiliser de liquides inflammables, maintenir une distance d'au moins 30 cm des murs/rideaux, et ne pas laisser les enfants jouer avec.

Comment bénéficier de la garantie ?

La garantie est de 1 an pièces et main-d'œuvre. En cas de problème, contactez le SAV au 0951 634 467 ou par email à [e-mail]. Après accord, renvoyez l'appareil dans son emballage d'origine avec le ticket d'achat à EFYDIS, 4 allée de l'olivet 07300 Saint Jean de Muzols.

MODE D'EMPLOI 090 OFRESH

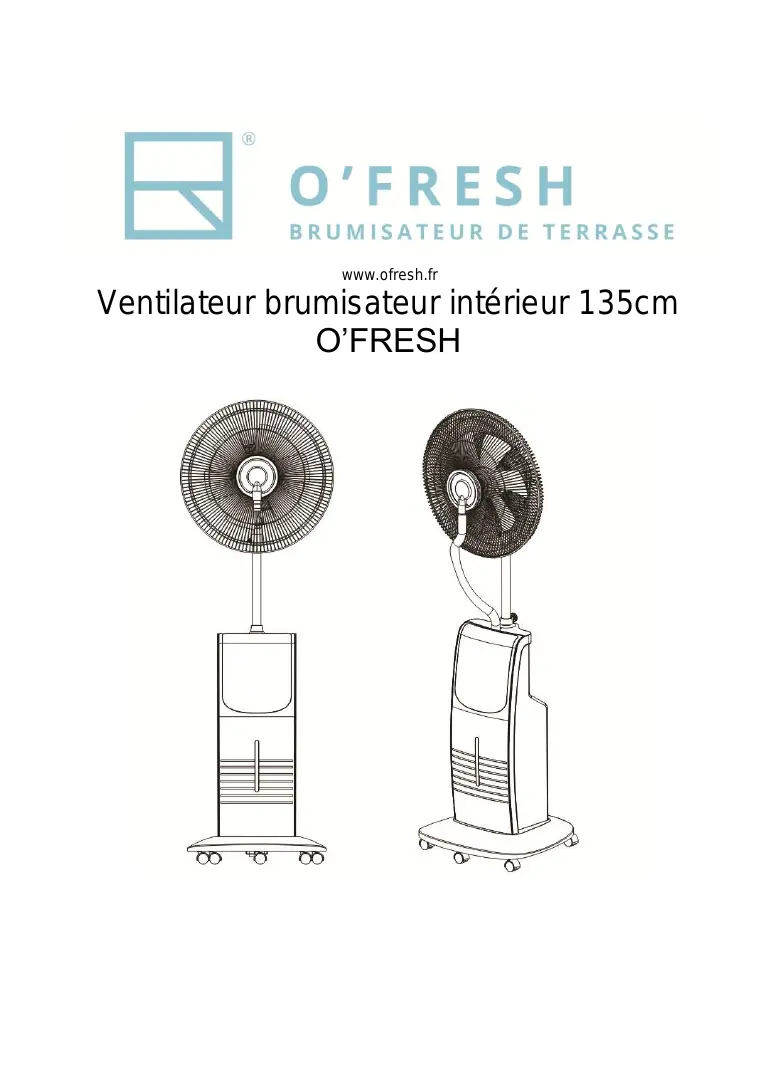

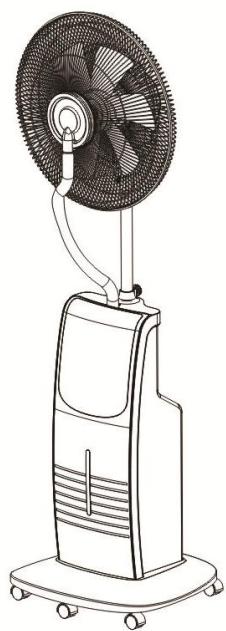

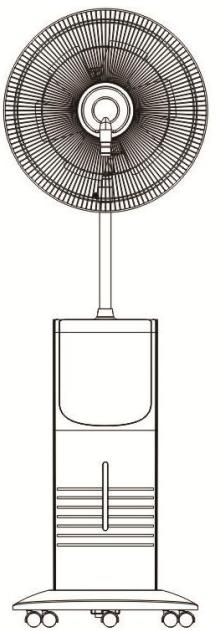

Ventilateur brumisateur interieur 135cm O'FRESH

Nous vous remercions pour l'achat de votre apparéil O'FRESH. Nous avons pris soin de la fabrication de ce produit et sommes confiant dans le fait qu'il vous satisfera pleinement.

REMARQUES

Les règlements suivants doivent être respectés pour prévenir les dangers pour vous même ou les autres.

1. Ne jamais avoir les mains mouillées avant d'utiliser l'appareil afin d'éviter tout risque de chic électrique.
2. Lorsque le réservoir est vide, la brumisation se coupe automatiqueafin de proteger la pompe. Pour continuer, il suffit de replirle resistor voire d'eau.
3. Ne pas essayer d'ouvrir le ventilateur brumisateur quand il est sous tension pour éviter tout accident.
4. L'eau réservoir d'eau ne doit pas être chaude (pas plus de 40^ ).
5. NeMETTRE que de I'eau potable dans le réservoir.
6. Ne pas entreprises ou utiliser de produits ou liquides inflammables à proximé du ventilateur brumisateur.
7. Les nourrissons ou personne à mobilité réduite ne doivent pas rester longtemps devant la brumisation. Ne pas laisser les enfants, ni les personnes fragile utilisier seul le ventilateur brumisateur.
8. Si vous remarquer que le cable d'alimentation est abimé, ne plus utiliser le produit et contacter nous directement.
9. La brumisation doit être à plus de 30cm de tout objet (mur, ridesau, TV,...)
10. Rien ne doit boucher les entrées et sorties d'air afin d'éviter d'abimer l'appareil.
11. Ne pas s'appuyer sur le ventilateur brumisateur
12. • Ne pas laisser les enfants jouer avec le pain de glace.

PARAMETRES TECHNIQUES

Nom du produit	Ventilateur brumisateur	Modèle	135cm, ref 090
Tension assignée	220V	Fréquence	50Hz
Puisance assignée	90 W	Rotations par minutes	1250rpm
Volume de brume max	280ml/h	Poids	7kg
Capacité du réserve	3,2L	Taille du carton	700X330X460mm
Quantité	1pc

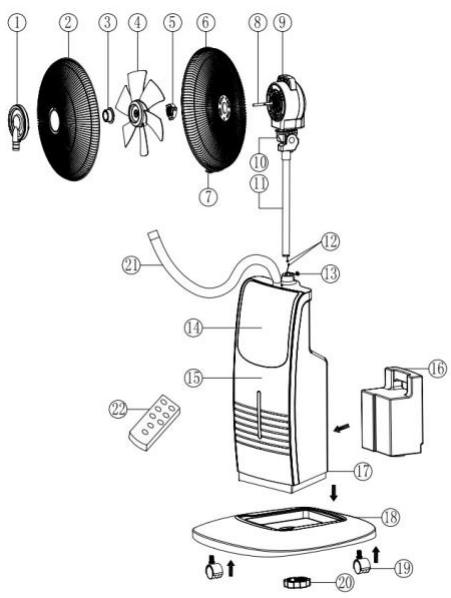

SCHEMA DE CONSTRUCTION

1.Brumisateur
2.Grille ventilateur avant
3 Verrou des palles
4.Pales
5 Verrou de la grille
6.Grille ventilateur arrête
7.Verrou d'assemblage de la grille
8.Axe du moteur
9.Capot de protection moteur
10. Connecteurs
11.Pilier extensible
12. Connecteurs électrique
13.Visse du pilier
14.Panneau de contrôle
15.Partie avant de I'appareil
16.Reservoir d'eau
17.Partie arrriere de I'appareil
18. Support
19. Roublettes
20. Verrou du support
21.Tuyau de brumisation
22. Telecommande

ASSEMBLAGE:

1. Vérifiez que chaque partie est préte avant l'installation.

Etape 1: Installez d'abord les cinq roulettes (19) sur la base (18).

Etape 2: Installes le corps (15) dans la base (18), puis utilisez la rondelle (20) pour visser solidement le corps au support.

Etape 3: Raccorder les connecteurs électriques entre eux (12 et 13), puis installer le pilier du ventilateur sur le corps de l'appareil.

Etape 4: Installez la grille ventilateur arrêté (6) puis le verrou de la grille (5)

Etape 5: Installes les palles du ventilateur (4) sur l'axe du moteur, puis visser dans le sens antihoraire ainsi que le verou (3)

Étape 6: Installez le brumisateur (1) sur la protection de grille avant (2) et la vis.

Etape 7: Assemblez les 2 grilles de protection (2 et 6) et verrouiller (7)

Etape 8: Relier le tuyau de brumisation (21) au brumisateur (1).

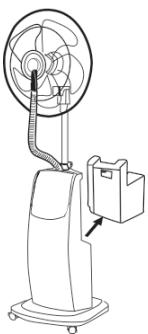

Etape 9: Retirer le réservoir du corps de l'appareil. Dévisser le capuchon et replir d'eau du robinet (eau potable). Attention la température l'eau ne doit pas dépasser 40^ . Revisser le bouchon et remettre le réservoir dans le corps de l'appareil. L'installation est terminée.

UTILISATION DU VENTILATEUR BRUMISATEUR

Branchez le cordon d'alimentation sur une prise

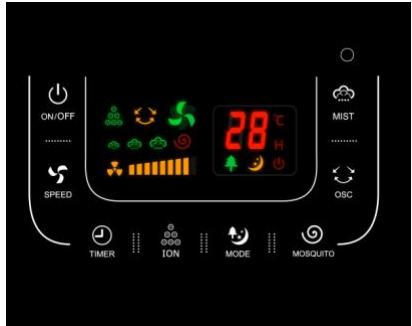

Panneau de contrôle

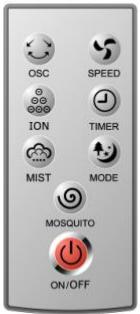

Télécommande

1. Insérez le cordon d'alimentation dans la prise, vous entendrez un "bip" sonore.
2. Appuyer sur le bouton ON/OFF, l'appareil se met sous tension. Appuyer de nouveau pour démarrer le ventilateur (la vitesse du ventilateur est faible par défaut). Appuyer de nouveau sur le bouton ON / OFF et l'appareil se met hors tension.
3. Bouton Vitesse : appuyez une fois, la vitesse moyenne du ventilateur s'enclenche, puis une autre fois et la grande vitesse s'enclenche. Appuyer de nouveau pour revenir à la vitesse basse.
4. Bouton programmation. Appuyer une fois et la miniterie apparait (01H à 12H). Sélectionnez le temps youlu. Au bout de 5 secondes la température s'affichera de nouveau. Le temps avant arrêt estprogrammé.
5. Bouton ION : Appuyer sur le bouton et la lumière verte apparait. La fonction ionisateur (purificateur d'air ambient) est en route. Appuyer de nouveau et lafonction ion s'arrête.
6. Bouton mode : Appuyer sur le bouton mode et l'icone de l'arbre vert s'allume. Le ventilateur enchaine 3 vitesses différentes puis s'arrête et ainsi de suite. Appuyez de nouveau et l'icone de la lune est enclenché (mode nuit). C'est la même chose que le mode précédent mais les vitesses s'enchainent plus vite et la durée d'arrêt du ventilateur est plus longue. Appuyer de nouveau pour arrêter le mode modes spéciaux et revenir à la normale.
7. Bouton anti moustique: Appuyez sur le bouton et l'icone rouge s'allume. Vous doivent insérer une plaquette anti moustique (vendu dans le commerce) afin d'activer cette fonction. Appuyez de nouveau et la fonction anti moustique s'arrête.
8. Bouton oscillation : Appuyez sur le bouton et le ventilateur se met à Osciller. Appuyer de nouveau et le ventilateur s'arrête d'osciller.
9. Bouton Brumisation : Appuyez sur le bouton et vous etes en vitesse 1 de la brumisation. Appuyer de nouveau pour enchainer les vittesses 2 et 3. Appuyer encore

pour arrêter la brumisation.

TELECOMMANDE

1. Mettre 2 piles AAA dans la télécommande. La télécommande fonctionne jusqu'à une distance de 6m.

DIFFUSEUR D'HUILES ESSENTIELLES (SITUE A L'ARRIERE DE L'APPAREIL EN HAUT A DROITE)

Tirer sur le petit tiroir et verser quelques gouttes d'huiles essentielles sur la mousse. Remetre le tiroir dans l'appareil et les huiles essentielles se diffuseront dans l'air progressivement. L'espace idéal d'utilisaton est une piece de 12m^2 bien ventilé.

NETTOYAGE ET ENTRETIEN

Avant tout nettoyage, débrancher le cordon d'alimentation.

Utiliser un chiffon doux et sec pour nettoyer l'appareil.
Voues pouvez nettoyer le réservoir d'eau avec du vinaire blanc si besoin.

Problèmes et solutions

1. Si vous n'avez plus de brumisation, nettoyer le réservoir avec du vinaigre blanc et replisssez le réservoir au maximum
2. Le ventilateur ne fonctionne pas. Assurer vous d'avoir appuyé 2 fois sur le bouton ON/OFF sur l'appareil

GARANTIE ET PROCEDURE DE SERVICE APRES VENTE:

Tous nos systèmes de brumisation sont garantis 1 an pieces et main d'oeuvre. Si, au cours de cette période, votre produit commence à mal fonctionner, merci suivre la procédure ci-dessous:

• Avant toute chose, appelez le service SAV au 0951 634 467 pour déterminer la cause du problème et la solution à y apporter

• Àprous l'approbation du technicien, emballez votre système de brumisation dans son emballage d'origine.

• Joignez le ticket d'achat original en entourant la date (aucune photocopie ne sera acceptée)
• Envoyer le tout à : EFYDIS, 4 allée de l'olivet 07300 Saint Jean de Muzols
• Nous réparerons ou remplacerons votre système de brumisation et vous le returnerons à nos frais, à l'adresse indiquée par vos soins (adresse en France).

Si vous avez des questions ou des commentaires, n'hésitez pas à nous contacter à [e-mail] ou au 0951 634 467 ou visitez notre site www.ofresh.fr
