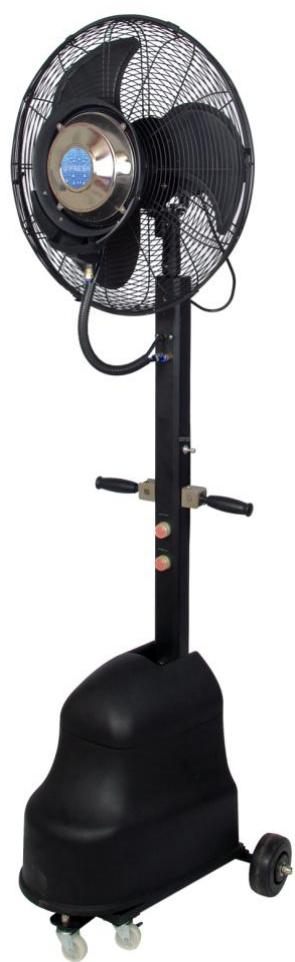

VENTILATEUR BRUMISATEUR SUR PIED 180 CM - Admirador OFRESH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador nebulizador de pie
Marca	OFRESH
Modelo	VENTILADOR NEBULIZADOR DE PIE 180 CM (Ref. 071)
Altura total	180 cm
Diámetro de las aspas	500 mm
Alimentación eléctrica	220-240 V ~ 50 Hz
Velocidades del ventilador	3 (baja, media, alta)
Función nebulización	Sí, ajustable (volumen de vapor ajustable)
Autonomía de nebulización	Hasta 10 horas según ajuste
Depósito de agua	Integrado con bomba de flotador
Material	Recubrimiento epoxi anticorrosión
Ruedas	Sí, para movilidad
Asas	Sí, plegables con botón de desbloqueo
Oscilación	Ajustable (detener las aspas antes del ajuste)
Uso recomendado	Exterior: restaurantes, terrazas, alrededores de piscina
Temperatura máxima de uso	40 °C
Garantía	1 año piezas y mano de obra
Mantenimiento	Limpieza regular, vaciado de aceite de la caja cada año
Seguridad	Puesta a tierra obligatoria, desconectar antes del mantenimiento
Protección	No exponer a la lluvia, cubrir si se almacena en el exterior
Montaje	Pilar para atornillar al carro, cabeza para fijar, conexión de manguera y cables
Servicio postventa	Contacto: [e-mail] o 0951 634 467

Preguntas frecuentes - VENTILATEUR BRUMISATEUR SUR PIED 180 CM OFRESH

¿Cómo instalar el ventilador nebulizador?

Siga los pasos de montaje: atornille el pilar al carro con los tornillos M8x25, conecte la manguera de agua, fije la cabeza del ventilador al pilar con el tornillo M6x10 y conecte los cables de alimentación. Luego, conecte los enchufes macho/hembra y coloque la bomba en el depósito de agua.

¿Cómo llenar el depósito de agua?

Abra la tapa del depósito, llénelo con agua limpia, luego cierre la tapa. Asegúrese de que la bomba esté correctamente sumergida.

¿Cómo ajustar la velocidad del ventilador?

Utilice el interruptor de velocidad ubicado en el pilar: posición '1' para baja, '2' para media y '3' para alta velocidad. La posición '0' apaga el ventilador.

¿Cómo ajustar el nivel de nebulización?

Gire la perilla ubicada en el pilar central para ajustar el volumen de vapor. El caudal puede aumentarse o disminuirse según sus necesidades.

¿Cómo usar la oscilación?

Espere a que las aspas se detengan por completo, luego corte la alimentación. Consulte el esquema 'Anexo 3' en el manual para modificar el ajuste de oscilación.

¿Qué hacer en caso de avería o humo?

Apague inmediatamente el aparato y desconéctelo. Llame a un electricista calificado o al servicio postventa al 0951 634 467. No intente repararlo usted mismo.

¿Cómo limpiar el ventilador?

Corte siempre la alimentación antes de limpiar. Limpie la superficie con un paño húmedo. Limpie regularmente la bomba y el depósito de agua con agua potable.

¿Cómo almacenar el aparato en invierno?

Limpie cuidadosamente el aparato, cúbralo con una lona de plástico y guárdelo en un lugar seco y ventilado. Vacíe el depósito de agua para evitar la congelación.

¿Cuál es la garantía y cómo contactar al servicio postventa?

El ventilador tiene garantía de 1 año en piezas y mano de obra. En caso de problema, llame al 0951 634 467 para diagnosticar la avería. Luego envíe el aparato en su embalaje original con el ticket de compra a EFYDIS, 13 rue des Alpes 07300 Tournon.

¿Puedo usar el aparato bajo la lluvia?

No, el ventilador nebulizador no está diseñado para exponerse a la lluvia. Úselo solo en exteriores con tiempo seco o bajo un toldo. Cúbralo con una lona cuando no esté en uso.

MANUAL DE USUARIO VENTILATEUR BRUMISATEUR SUR PIED 180 CM OFRESH

Ventilatore brumizador de alta velocidad 180cm. Ref 071 (500mm)

180cm high velocity mist fan. Ref 071 (500mm)

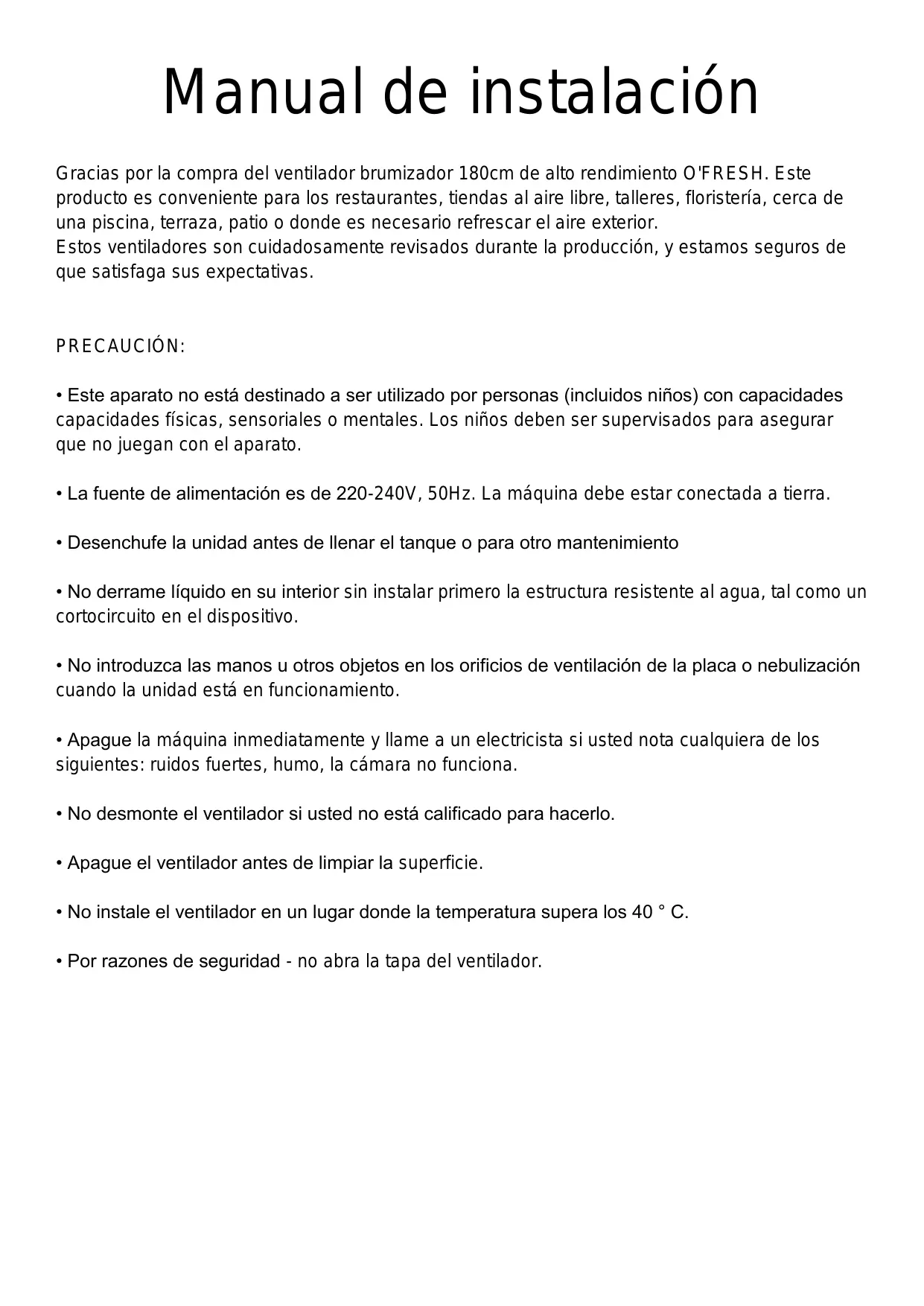

Manual de instalación

Gracias por la compra del ventilador brumizador 180cm de alto rendimiento O'FRESH. Este producto es conveniente para los restaurantes, tiendas al aire libre, talleres, floristería, cerca de una piscina, terraza, patio o donde es necesario refrescar el aire exterior.

Estos ventiladores son cuidadosamente revisados durante la producción, y estamos seguros de que satisfaga sus expectativas.

PRECAUCIÓN:

• Este aparato no está destinado a ser utilizado por personas (incluidos niños) con capacidades capacidades físicas, sensoriales o mentales. Los niños deben ser supervisados para asegurar que no juegan con el aparato.
• La fuente de alimentación es de 220-240V, 50Hz. La máquina debe estar conectada a tierra.
• Desenchufe la unidad antes de llenar el tanque o para otro mantenimiento
• No derrame líquido en su interior sin instalar primero la estructura resistente al agua, tal como un cortocircuito en el dispositivo.
• No introduzca las manos u otros objetos en los orificios de ventilación de la placa o nebulización cuando la unidad está en funcionamiento.
• Apague la máquina inmediatamente y llame a un electricista si usted nota cualquiera de los siguientes: ruidos fuertes, humo, la cámara no funciona.
• No desmonte el ventilador si usted no está calificado para hacerlo.
• Apague el ventilador antes de limpiar la superficie.
• No instale el ventilador en un lugar donde la temperatura supera los 40 °C.
• Por razones de seguridad - no abra la tapa del ventilador.

CARACTERÍSTICAS:

1. Este ventilador cuenta con un recubrimiento epoxi de alta 180cm rendimiento que protege contra la corrosión.
2. Nebulización y ventilación son independientes y dependientes de dos diferentes motores eléctricos. Los rodamientos de alta calidad mantener un rendimiento estable, temperaturas moderadas y bajo nivel de ruido en uso continuo.
3. El volumen de vapor se puede ajustar. La bomba de agua se detiene cuando el agua flotador alcanza un mínimo.
4. Tiempo de nebulización hasta 10 horas (dependiendo de réglale).
5. Las ruedas y manijas que sea fácil de mover fan niebla

USO:

Véase más abajo para obtener instrucciones de instalación.

• Abra el depósito de agua, llene el tanque con agua limpia y cierre la tapa.
• Conecte la bomba de paletas y agua, a continuación, conecte la alimentación. También puede asjuster nivel niebla girando la perilla en el pilar central.
• El interruptor de velocidad del ventilador es el siguiente:

'0 'Stop

'1 'De baja velocidad
'2 'Velocidad media

High Speed '3'

• En el diagrama denominado "Anexo 2" verá cómo abrir y plegar las asas. Para hacerlo, pulse el botón de la manija para abrir, luego tire de la manija.
• Para ajustar la oscilación, espere hasta la parada de las cuchillas, apague el equipo. Vea el diagrama denominado "Anexo 3" para cambiar el oscilación.

MANTENIMIENTO:

• Si el ventilador está fuera, mantenerlo cubierto con una lona de plástico y protegido contra el polvo y la lluvia.
• Para el ventilador tiene una vida larga, no se olvide de reemplazar el aceite de la caja, y otras piezas que giran alrededor de una vez al año (cada 2000 horas)
• Limpie el ventilador periódicamente y no se olvide de apagar la alimentación antes!
• Limpie la bomba con regularidad para asegurar su correcto funcionamiento. Llene el tanque con agua limpia y limpiar el depósito de agua de vez en cuando
• Cuando el ventilador de niebla no se utiliza durante mucho tiempo, limpiar y cubrir con un paño antes de guardarlo en un lugar seco y ventilado

GARANTÍA Y PROCEDIMIENTO DE SERVICIO POST-VENTA:

Todos nuestros sistemas de nebulización tienen una garantía de 1 año en piezas y mano de obra. Si durante este período, el producto empieza a funcionar mal, gracias seguir el siguiente procedimiento:

• Antes que nada, llame al departamento de servicio al 0951 634 467 para determinar la causa del problema y de la solución para hacer
• Después de la aprobación del ingeniero, el paquete de su sistema de nebulización en su embalaje original.
• Incluir el recibo de compra original que rodea a la fecha (no se aceptarán fotocopias)
• Enviar todos sus frescos: EFYDIS, 13 rue des Alpes 07300 Tournon
• Vamos a reparar o reemplazar su sistema de nebulización y volver a nuestra costa, a la dirección especificada por el usuario (dirección en Francia).

Si usted tiene alguna pregunta o comentario, no dude en contactar con nosotros en [e-mail] o 0951 634 467.

Instruction Manual

Enrosque el pilar sobre el carro con los tornillos M8x25 y tuercas M8

Step 1:

Empuje el tubo en la conexión de agua

Desconexiones de la tubería: Pulse la lavadora y saque la manguera de la conexión

Hose connection:

Paso 2: Empuje la cabeza del ventilador en el pilar. Cerrar con tornillos M6x10. Conecte el alimentación con tornillos M4x10 y empuje la tubería de agua en la conexión

Paso 3: Conecte el macho tomado en los zócalos y atornille la placa con tornillos M5x12

Paso 4: Conecte el cable macho 2 en el zócalo y colocar el depósito de agua en el carro

Paso 5: Coloque la bomba en el fondo del tanque, conecta el cable de conectores jack de 3 y 4 a las tomas y entornillar la placa 2 con los tornillos M5x12
