Type de pompe	Surpresseur multi-cellulaire
Usage	Domestique et irrigation
Alimentation électrique	230 V / 50 Hz
Puissance moteur	Non précisé
Débit maximal	Non précisé
Hauteur manométrique	Non précisé
Matériau du corps	Acier inoxydable et plastique
Type de moteur	Électrique asynchrone
Protection moteur	IP44 ou équivalent
Type de raccordement	Fileté standard
Pression maximale	Non précisé
Réservoir intégré	Oui (pour certains modèles)
Poids	Non précisé
Dimensions	Non précisées
Température maximale du liquide	60 °C (typique)
Garantie	Non précisée

FOIRE AUX QUESTIONS - PRS100MCA5 RIBIMEX

Comment utiliser le RIBIMEX PRS100MCA5?

Pour utiliser le RIBIMEX PRS100MCA5, commencez par lire le manuel d'utilisation fourni. Assurez-vous que l'appareil est correctement assemblé et branché avant de l'allumer. Suivez les instructions étape par étape pour les réglages et l'utilisation.

Que faire si l'appareil ne s'allume pas?

Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une autre prise.

Comment entretenir le RIBIMEX PRS100MCA5?

Pour l'entretien, nettoyez régulièrement l'appareil avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs. Vérifiez également les pièces mobiles pour tout signe d'usure et lubrifiez-les si nécessaire.

Que faire si l'appareil fait un bruit anormal?

Si vous entendez un bruit anormal, éteignez immédiatement l'appareil et débranchez-le. Vérifiez s'il y a des objets bloqués dans les mécanismes. Si le bruit persiste après vérification, contactez le service après-vente.

Où puis-je trouver des pièces de rechange?

Les pièces de rechange pour le RIBIMEX PRS100MCA5 peuvent être commandées auprès du fabricant ou de revendeurs agréés. Consultez le site web de RIBIMEX ou contactez leur service client pour plus d'informations.

Comment obtenir de l'aide technique?

Pour obtenir de l'aide technique, vous pouvez consulter le manuel d'utilisation ou visiter le site web de RIBIMEX. Vous pouvez également contacter le service client par téléphone ou par email pour des conseils supplémentaires.

Puis-je utiliser l'appareil à l'extérieur?

Le RIBIMEX PRS100MCA5 est conçu pour une utilisation en intérieur. L'utilisation à l'extérieur peut endommager l'appareil et annuler la garantie. Veuillez suivre les recommandations du fabricant.

MODE D'EMPLOI PRS100MCA5 RIBIMEX

Manuel d'instructions et d'utilisation

EN

MULTISTAGE WATER PUMP WITH TANK

AVERTISSEMENT: Lire et assimiler ce manuel avant d'assembler ou d'utiliser ce produit.

Une utilisation incorrecte du produit pourrait causeir graves blessures et des dommages.

Conserver ce manuel pour pouvoir le consulter ultérieurement.

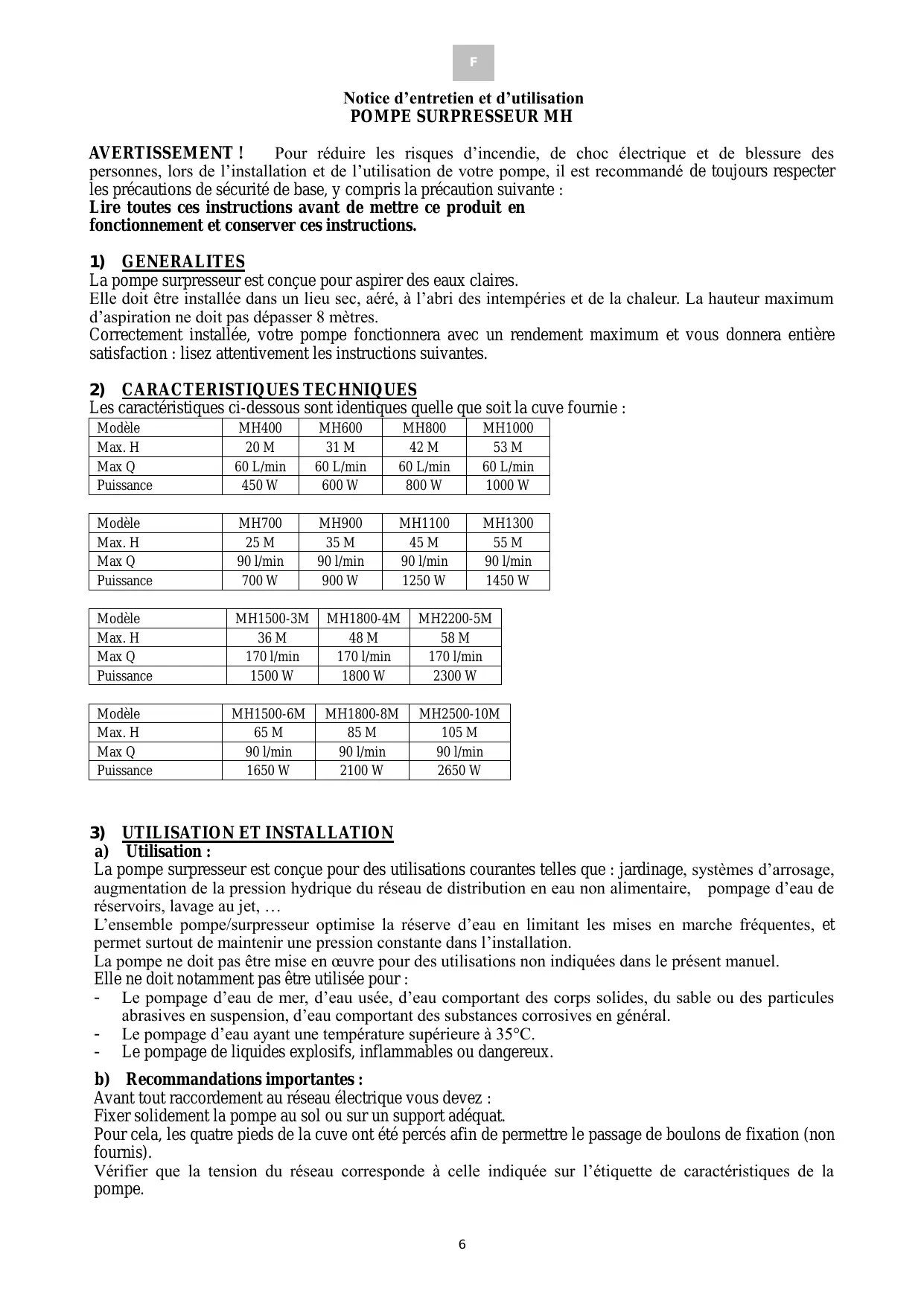

Notice d'entretien et d'utilisation POMPE SURPRESSEUR MH

AVERTISSEMENT! Pour réduire les risques d'incendie, de chocolélectrique et de blessure des personnes, lors de l'installation et de l'utilisation de votre pompé, il est recommendé de tous ans respecter les précautions de sécurité de base, y compris la précaution suivante :

Lire toutes ces instructions avant demettre ce produit en

fonctionnement et conserver ces instructions.

1) GENERALITES

La pompe surpresseur est conque pour aspirer des eaux claires.

Elle doit être installée dans un lieu sec, aéré, à l'abri des intempéries et de la chaleur. La hauteur maximum d'aspiration ne doit pas dépasser 8 metres.

Correctement installée, votre pompé fonctionnera avec un rendement maximum et vous donnera entière satisfaction : lisez attentivement les instructions suivantes.

2) CHARACTERISTIQUES TECHNIQUES

Les caractéristiques ci-dessous sont identiques qu'elle que soit la cuve fournie :

Modèle	MH400	MH600	MH800	MH1000
Max. H	20 M	31 M	42 M	53 M
Max Q	60 L/min	60 L/min	60 L/min	60 L/min
Puisance	450 W	600 W	800 W	1000 W

Modèle	MH700	MH900	MH1100	MH1300
Max. H	25 M	35 M	45 M	55 M
Max Q	90 l/min	90 l/min	90 l/min	90 l/min
Puisance	700 W	900 W	1250 W	1450 W

Modèle	MH1500-3M	MH1800-4M	MH2200-5M
Max. H	36 M	48 M	58 M
Max Q	170 l/min	170 l/min	170 l/min
Puisance	1500 W	1800 W	2300 W

Modèle	MH1500-6M	MH1800-8M	MH2500-10M
Max. H	65 M	85 M	105 M
Max Q	90 l/min	90 l/min	90 l/min
Puisance	1650 W	2100 W	2650 W

3) UTILISATION ET INSTALLATION

a) Utilisation :

La pompe surpresseur est conçue pour des utilisations courantes telles que : jardinage, systèmes d'arrosage, augmentation de la pression hydrique du réseau de distribution en eau non alimentaire, pompage d'eau de réservoirs, lavage au jet, ...

L'ensemble pompe/surpresseur optimise la réserve d'eau en limitant les mises en marche fréquentes, et permet sur tout de maintainir une pression constante dans l'installation.

La pompe ne doit pas etre mise en oeuvre pour des utilisations non indiquees dans le present manuel.

Elle ne doit notamment pas etre utilise pour :

Le pompage d'eau de mer, d'eau usée, d'eau comptant des corps solides, du sable ou des particules abrasives en suspension, d'eau comptant des substances corrosives en général.
- Le pompage d'eau ayant une température supérieure à 35^ .
- Le pompage de liquides explosifs, inflammables ou dangereux.

b) Recommendations importantes :

Avant tout raccordement au réseau électrique vous devez :

Fixer solidement la pompe au sol ou sur un support adequat.

Pour cela, les quatre pieds de la cuve ont ete perecs afin de permetre le passage de boulons de fixation (non fournis).

Vérifier que la tension du réseau corresponde à cette indiquée sur l'étiquette de caractéristiques de la pompe.

ATTENTION!

La garantie ne couvre pas les accidents dus à une mauvaise installation. Cette pompe doit être installée selon les normes en vigueur et par du personnel qualifié. Nous vous conseillons de vous adresser à un électricien.

La canalisation fixe à laquelle sera raccordée la pompe doit composer un dispositif de séparation ayant des contacts dont la distance d'ouverture est au moins égale à 3 mm sur tous les pôles.

Si la pompe est utilisée pour l'exploitation d'une piscine, elle doit être alimentée par un transformateur de séparation des circuits ou, par un circuit responsable un dispositif à courant différentiel résiduel (DDR) de courant différentiel de fonctionnement assigné n'excedant pas 30mA . La pompe ne doit pas être utilisée dans des fontaines extérieures, des bassins de jardin et endroits analogues.

NOTA: Cette pompé n'est pas destinée au nettoyage et aux autres opérations d'entretien des piscines. Lorsqu'elle est utilisé pour l'exploitation d'une piscine, elle doit être installée dans un local technique fermé.

c) Branchement électrique :IMPORTANT!

Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger. (Pour la liste des services après-vente agréés, consulter le revendeur).

1. Vérifier que l'alimentation du secteur corresponde à cette Annonée sur la plaque signalétique de la pompe.
2. S'assurer que le cable d'alimentation n'est pas endommagé.
3. Couper l'alimentation du socle mural sur lequel sera connectee la pompe à l'aide du dispositif de séparation. (Voir article « Recommendations importantes »).
4. Raccorder la fiche du cable au socle mural 10/16A. Celui-ci doit'être muni d'une broche de terre.
5. Remetre l'alimentation pendant quelques secondes afin de faire un essai à vide de la pompe. Ne pas faire fonctionner la pompe plus de 2 à 3 secondes à vide afin d'éviter une surchauffe excessive. Cela provoquerait des dommages irrémédiables.
6. Lorsque l'alimentation est à nouveau coupée, effectuer les branchements des tuyaux, comme indiqué dans les paragraphs suivants.

4) BRANCHEMENT DUTUYAU D'ASPIRATION

Le montage de l'ensemble des raccords doit se faire avec du Téflon de façon à ce que l'étanchéité soit parfaite.

Pour les raccords équipés de joints plats ou toriques, il n'est pas nécessaire de rajouter du Téflon.

Vérifier la bonne tenue des joints dans le temps. Le tuyau d'aspiration doit être d'un diamètre minimum de 25~mm et rigide pour éviter l'écrasement. Il est recommendé de monter une crépine en bout de tuyau afin de filtrer l'eau aspirée. Ne pas oublier de vérifier les raccords de la crépine (montage au Téflon). Rajouter des colliers de serrage si nécessaire.

Dans tous les cas, le tuyau d'aspiration ne doit pas etre oriente vers le haut. Dans le cas de puits相对较 du sable ou des gravillons, metre la crepine a 50 cm du fond ou dans unseau au fond du puits.

IMPORTANT!

Le tuyau d'aspiration doit être imperativement muni d'un clapet anti-retour.

Il est donc nécessaire de vérifier la présence de ce clapet ou de s'en procurer un avant tout raccordement. Nous vous recommendons d'utiliser un ensemble crépine plus clapet anti-retour.

Afin d'eviter des fuites et obtenir le meilleur rendement, il est impératif de monter les raccords à l'aide de Téflon.

6) MISE EN ROUTE

• Dévisser le bouchon de replissage du corps de pompe.
• A l'aide d'un récipient, replir le corps de la pompé jusqu'àu débordement. (Ne pas projeter d'eau sur les parties électriques).
• Remetre le bouchon en place et le visser suffisamment afin qu'il n'y ait pas de prise d'air.
  Si le niveau d'eau descend dans le corps ou si le refoulement ne s'effectue pas correctement, c'est qu'il y a une prise d'air. Dans ce cas, revoir les raccords du tuyau d'aspiration et proceder à nouveau au replissage du corps.
• Fermer le robinet de refoulement de votre installation.
  S'assurer qu'il n'y a pas d'eau sur les parties électriques de la pompe et s'assurer qu'il n'y a pas de fuite.
• Brancher la fiche de prise de courant sur un socle 10/16A muni d'une broche de terre.
  Actionner l'interrupteur d'alimentation secteur.

• La pompe démarre et se coupe automatiquement dés que la pression dans la cuve atteint environ 3 bar.
  Ouvril lentement le robinet de refoulement. La pompe commence à débiter sans que son moteur ne démarre grâce à la réserve d'eau présente dans la cuve.

• Lorsque la pression dans la cuve chute en dessous d'environ 1,5 bar, la pompe demarre et reste en marche tant que la pression de la cuve n'atteint pas 3 bars environ.

• Pour arrêté les cycles de la pompe, fermer lentement le robinet de refoulement.
• Toujours respecter cette consigne, afin d'eviter la création de surpressions dans le circuit et éviter ainsi les « coupes de belier »

IMPORTANT!

• Ne pas faire travailler la pompe sans eau dans le corps de pompe : un fonctionnement prolongé de la pompe alors que le robinet de refoulement est fermé, peut endommager sérieusement la pompe.
• En cas de panne de courant, il est préférible de débrancher la fiche de prise de courant ou de désactiver l'interrupteur commandant la pompe.
• En cas d'inutilisation prolongée de la pompe, couper également son alimentation électrique.

7) ENTRETIEN

• En hiver, la pompe doit être soigneusement vidangée ou mise dans des conditions « hors gel ».
• Avant chaque remise en route, s'assurer du bon état des joints et de l'étanchéité des raccords.
  Pour toute réparation ou entretien nécessitant un démontage des parties électriques, il est imparatif de s'adresser à un service après-vente/agréé (consulter le revendeur).
