MANUALE UTENTE PRS100MCA5 RIBIMEX

Manuale di istruzioni e di manutenzione

DE

WASSER PUMPE

Imp. da: Ribimex Italia SRL - IT-36010 Carrè (Vi)

[DRAFT_v1-2012-03-30]

AVVERTENZA: Leggere attentamente quello manuale di istruzioni prima di utilizzare il prodotto.

Il funzionamento non corretto più causare lesioni e/o danni.

Conservare il presente manuale per futuro consulti.

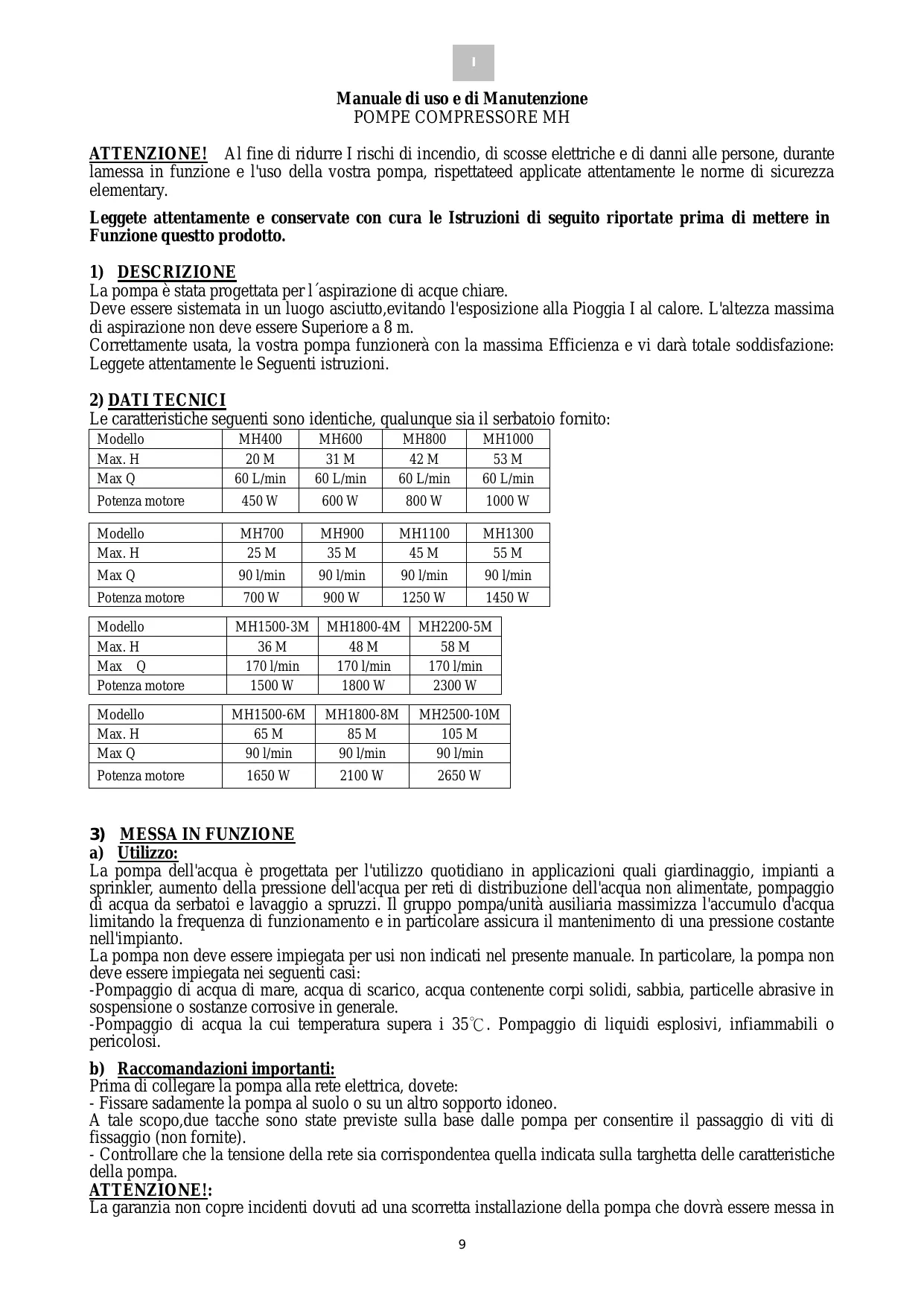

Manuale di uso e di Manutenzione POMPE COMPRESSORE MH

ATTENZIONE! Al fine di ridurre I rischi di incendio, di scosse elettriche e di danni alle persone, durante lamessa in funzione e l'uso della vostra pompa, rispettateed applicate attentamente le norme di sicurezza elementary.

Leggete attendamente e conservate con cura le Istruzioni di seguito riportate prima di mettere in Funzione quello prodotto.

1) DESCRIZIONE

La pompa è stata progettata per l'aspirazione di acque chiare.

Deve essere sistemata in un luogo asciutto, evitando l'esposizione alla Pioggia I al calore. L'altezza massima di aspirazione non deve essere Superiore a 8m .

Correttamente usata, la nostra pompa funzionera con la massima Efficienza e vi darà totale soddisfazione: Leggete attendamente le Seguenti istruzioni.

2) DATI TECHNICI

Le caratteristiche seguenti sono identiche, qualunque sua il serbatoio fornito:

Modello	MH400	MH600	MH800	MH1000
Max. H	20 M	31 M	42 M	53 M
Max Q	60 L/min	60 L/min	60 L/min	60 L/min
Potenza motore	450 W	600 W	800 W	1000 W

Modello	MH700	MH900	MH1100	MH1300
Max. H	25 M	35 M	45 M	55 M
Max Q	90 l/min	90 l/min	90 l/min	90 l/min
Potenza motore	700 W	900 W	1250 W	1450 W

Modello	MH1500-3M	MH1800-4M	MH2200-5M
Max. H	36 M	48 M	58 M
Max Q	170 l/min	170 l/min	170 l/min
Potenza motore	1500 W	1800 W	2300 W

Modello	MH1500-6M	MH1800-8M	MH2500-10M
Max. H	65 M	85 M	105 M
Max Q	90 l/min	90 l/min	90 l/min
Potenza motore	1650 W	2100 W	2650 W

3) MESSA IN FUNZIONE

a) Utilizzo:

La pompa dell'acqua è progettata per l'utilizzo quotidiano in applicazioni quali giardinaggio, impianti a sprinkler, aumento della pressione dell'acqua per reti di distribuzione dell'acqua non alimentate, pompaggio di acqua da serbatoi e lavaggio a spruzzi. Il gruppo pompa/unità ausiliaria massimizza l'accumulo d'acqua limitando la frequenza di funzionamento e in particolare assicura il mantenimento di una pressione costante nell'impianto.

La pompa non deve essere impiegata per usi non indicati nel presente manuale. In particolare, la pompa non deve essere impiegata nei seguenti casi:

-Pompaggio di acqua di mare, acqua di scarico, acqua contenente corpi solidi, sabbia, particelle abrasive in suspensione o sostanze corrosive in generale.

-Pompaggio di acqua la cui temperatura supera i 35^ . Pompaggio di liquidi esplosivi, infiammabili o pericolosi.

b) Raccomandazioni importanti:

Prima di collegare la pompa alla rete elettrica, dovete:

• Fissaresadamente la pompa al suolo o su un'alto sopporto idoneo.

A tale scopo, due tacche sono state previste sulla base delle pompa per consentire il passaggio di viti di fissaggio (non fornite).

• Controllare che la tensione della rete sia corrispondentea quale indica sulla targhetto delle caratteristiche della pompa.

ATTENZIONE!

La garanzia non copre incidenti dovuti ad una scorretta installatione della pompa che dovrè essere messa in

funzione rispetto le norme nazionali in vigore (NFC 15100 per la Francia) e da un personale qualificato. Rivolgetevi ad un elettricsta.

La canalizzazione fissa alla quale viene collegata la pompa. dovr è essere dotata di un dispositivo di separazione provvisto di. contatti la cui distance di aperture sare almeno uguali a 3mm su agli polo.

Se la pompa viene utilizzata per vuotare una piscine, deve essere. Alimentata da un trasformatore di separazione dei circuiti o da un circuito provvisto di un dispositivo a corrente differenziale residuale (DDR) di corrente differenziale di funzionamento non.superiore a 30mA . La pompa non deve essere u.tilizzata per fontane esterne, bacini di giardino, o in ambienti simili

NOTA BENE: Questa pompa non è destinata alla pulizia ed alter operazioni di manutenzione di piscine.

Quando vieneutilizzata per la gestione di una piscina,devese sere installata in un locale tecnico chiuso.

c) Collegamento elettrico: IMPORTANTE!

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, dal personale del relative servizio di post-vendita o da personale con qualifiche simili, per evitare qualunque tipo di rischio. (Per l'élenco dei centri post-vendita autorizzati, consultare il rivenditore).

1. Verificare che l'alimentazione di rete corrisponda a quella indica sulla targhetta riportante le caratteristiche della pompa.
2. Accertarsi che il cavo di alimentazione non sia danneggiato.
3. Togliere tensione alla presa a parete alla quale sare'a collegata la pompa, mediante un dispositorio di sezionamento. (Vedere il paragrafo "Raccomandazioni importanti").
4. Collegare la spina del cavo alla presa a parete 10/16 A. Questa dovrà essere fornita di una presa di terra.
5. Ripristinare l'alimentazione per quale secondo, per effettuare una prova di funzionamento a vuoto della pompa.

Nonfare funzionare a vuoto la pompa per più di 2-3 secondi,ondeevitare unecessivo surriscaldamento,che potrebbe danneggiarla in modo irreparabile.

1. Dopo aver nuovamente molto tensione alla pompa, effettuare i collegamenti delle tubazioni, procedendo como indicato nei paragrafi seguenti.

4) COLLEGAMENTO DEL TUBO DI ASPIRAZIONE

Per ottener una tenuta stagno perfetta, il montaggio dell'insieme dei raccordo deve essere effettuato con Teflon.

Per I raccordi dotati di guarnizioni piatte o toriche, non è necessario aggiungere Teflon.

Controllate la tenuta delle guarnizioni nel tempo. Iltubo di aspirazione deve essere di un diametro minimo di 25mm e sufficientemente rigido per evitare I schiacciamenti. Si consiglia di installare unrello a rete all'estremità del tubo, onde filtrare l'acqua aspirata. Non dimenticate di controllare I raccordi della succhieruola(montaggio con Teflon). Se necessario, aggiungete collari di serraggio.

In anni caso, il tubo di aspirazione non deve essere orientato verso L'alto. Nel caso di pozzi con sabbia o ghiaia, posizionate la succhieruola a 50 cm dal fondo o in un secchio nel fondo al pozzo.

IMPORTANT!

Il tubo di aspirazione deve essere tassativamente dotato di valvola di ritegno.

Pertanto è necessario verificare la presenza di tale valvola, o procurarsene una prima di effettuire i collegamenti. Si consiglia di utilizzare un gruppo Filtering a rete + valvola di ritegno.

5) COLLEGAMENTO DEL TUBO DI SCARICO

Per evitare le perdite e ottener la migliorie efficienza, è imperativo montare I raccordi con Teflon.

6) MESSA IN FUNZIONE

• Svitate il tappo di riempimento del corpo della pompa.
• Con un recipientie, riempite completamente il corpo della pompa. (Evitate le prozioni d'acqua sulle parti elettriche).
• Riposizionate il tappo e avvitatelo sufficientemente in modo di evitare le prese d'aria.
• Se il livello d'acqua scende nel corpo della pompa o se lo scarico non risulta correcto, significica che c'é una presa d'aria. Inquosto caso, controllate i raccordi del tubo di aspirazione e procedet e nuovamente al riempimento del corpo della pompa.
• Controllate che non ci siano proiezioni d'acqua sulle parti elettriche della pompa.
• Avviate la pompa e controllate nuovamente che non ci siano perdite nel corso.
• Chiudere il rubinetto di mandata dell'impiano.
• Collegare la spina a una presa di corrente 10/16A dotata di presa di terra.
• Azionare l'interruttore di alimentazione di rete.
• La pompa entra in funzione e si arresta quando la pressione nel serbatoio raggiunge un valore di circa 3,5 bar.

• Aprire lentamente il rubinetto di mandata. La pompa inizia a erogare alla che il motore entri in funzione, grazie alla riserva d'acqua presente nel serbatoio.

• Quando la pressione nel serbatoio scende al di sotto di 1,5 bar circa, la pompa entra in funzione e continua a girare finché la pressione del serbatoio raggiunge il valore di 3 bar circa.

• Per arrestare i cicli della pompa, chiudere lentamente il rubinetto di mandata.
• Rispettare sempre esta avventenza, onde evitare la creazione di sovrappressioni nel circuito e per evitare "colpi d'ariete".

IMPORTANT!

Non fare funzionare la pompa perché vi sia acqua nel corpo della stessa: un funzionamento prolongato della pompa con il rubinetto di mandata chiuso più provocare gravi danni.
- In caso di interruzione di corrente, è preferibile scollegare la spina alla presa di corrente, o disattivare l'interruttore di lavoro della pompa.
In caso di inutilizzato prolongato della pompa, scollegarla dall'alimentazione elettrica.

7) MANUTENZIONE

• In periodo invernale, la pompa deve essere accuramente vuotata o messa in condizioni «fuori gelo».
• Prima di rimettere la pompa in funzione, controllate lo stato delle guarnizioni e la tenutaagna dei raccordi.
• Per qualsiasi riparazione o manutenzione che richieda lo smontaggio delle parti elettriche, è essenziale rivolgersi a un centro post-vendita autorizzato (consultare il rivenditore).
