DéCODEUR TNT HD 011128.2 - Adaptateur TNT ASTRELL - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Décodeur TNT HD
Caractéristiques techniques principales	Réception des chaînes de télévision en haute définition, compatibilité avec les normes DVB-T et DVB-T2
Alimentation électrique	Alimentation secteur 220V
Dimensions approximatives	25 cm x 18 cm x 5 cm
Poids	1,2 kg
Compatibilités	Compatible avec les téléviseurs équipés d'une entrée HDMI ou péritel
Fonctions principales	Enregistrement de programmes, fonction pause, guide des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales utiles	Vérifier la couverture TNT dans votre région avant l'achat

FOIRE AUX QUESTIONS - DéCODEUR TNT HD 011128.2 ASTRELL

Comment installer le décodeur ASTRELL TNT HD 011128?

Pour installer le décodeur, branchez-le à votre téléviseur via un câble HDMI ou un câble RCA. Ensuite, connectez-le à une prise électrique et à une antenne TNT. Allumez le décodeur et suivez les instructions à l'écran pour effectuer la recherche des chaînes.

Pourquoi je ne reçois pas toutes les chaînes TNT?

Assurez-vous que votre antenne est correctement orientée et que le signal est suffisamment fort. Effectuez une nouvelle recherche des chaînes dans le menu du décodeur. Si le problème persiste, vérifiez les connexions de l'antenne et du décodeur.

Comment réinitialiser le décodeur?

Pour réinitialiser le décodeur, maintenez enfoncé le bouton 'Reset' à l'arrière de l'appareil pendant environ 10 secondes. Cela rétablira les paramètres d'usine et supprimera toutes les chaînes mémorisées.

Le décodeur ne s'allume pas. Que faire?

Vérifiez que le décodeur est correctement branché à une prise électrique fonctionnelle. Essayez de débrancher le décodeur, d'attendre quelques minutes, puis de le rebrancher. Si le problème persiste, il se peut que l'appareil ait un défaut technique.

Comment mettre à jour le logiciel du décodeur?

Le décodeur se met à jour automatiquement lorsque vous êtes connecté à une source de signal TNT. Pour vérifier manuellement, allez dans le menu des paramètres, puis sélectionnez 'Mise à jour du logiciel'.

Comment activer les sous-titres?

Pour activer les sous-titres, accédez au menu des paramètres, puis sélectionnez 'Sous-titres' et activez l'option souhaitée. Vous pouvez également activer les sous-titres directement pendant la lecture d'une chaîne en appuyant sur le bouton 'Menu' de votre télécommande.

Le son ne fonctionne pas. Que faire?

Vérifiez que le volume de votre téléviseur et du décodeur est réglé correctement. Assurez-vous que les câbles audio sont bien branchés. Si le problème persiste, essayez de changer de chaîne pour voir si cela résout le problème.

Comment changer la langue audio?

Pour changer la langue audio, accédez au menu des paramètres, puis sélectionnez 'Langue' et choisissez la langue souhaitée. Cela dépendra également des options disponibles sur la chaîne que vous regardez.

Le décodeur affiche un message d'erreur. Que faire?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des instructions spécifiques. Vous pouvez également essayer de réinitialiser le décodeur ou de contacter le service client pour obtenir de l'aide.

MODE D'EMPLOI DéCODEUR TNT HD 011128.2 ASTRELL

L'intérieur de votre terminal contient des composants soumis à haute tension ; n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le cable d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontres un mot que vous ne comprendez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'airation avec des objets tels que journaux, nappes, ridesaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou a proximé, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucin object rempli de liquide tel que des vases ne doit être place sur l'appareil. Lorsque la prise d'alimentation est utilisée comme disposifit de déconnexion, ce dispositifit doit demeurer aisément accessible.

La garantie ne couvre pas les dommages liés à une exposition directe ou indirecte de la foudre. En cas d'orage annoncé, ou en cas de doute, débranchez l'appareil du secteur pour éviter tout dommage.

Par respect de l'environnement et de la reglementation, les piles usagées ne doivent pas été jetées avec les ordures menagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement.

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prétez toute l'attention nécessaire au texte important qu'il repè

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivant : MENU / menu / sous-menu.

Par exemple. lorsque vous tirez :

• Allez dans MENU / Installation / Recherche avancée.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche pour selectionner le menu Installation et appuyez sur OK.
• Appuyez sur la touche pour selectionner le sous-menu Recherche avancée.
• Appuyez sur OK pour valider.

Vous remarquerez que les mots écrits en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Aucune fonction présente dans l'appareil, mais non déscribe dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées dans ce document.

SOMMAIRE

FR

1 Installation 06
2 Description de la télécommande 08
3 Description de l'adaptateur 10
4 Utilisation au quotidien 11
5 Personneler la liste des chaînes 11
6 Blocage parental 13
7 Réinitialiser l'adaptateur 14
8Réglages de l'écran 14
9 Radios 15
10 Economie d'énergie 15
11 Guide Electronique des Programmes (EPG) 16
12 Recherche de chaînes 16
13 Telecommandes universelles 17
14 Sous-titres et telétexte 17
15 Lecteur / enregistrur numérique 18
16 Fonction Lecteur Multimédia 22
17 En cas de probleme d'utilisation 23
18 En cas de probleme de reception 24
19 Glossaire 26

ASSISTANCE ET CONSEILS 27

GARANTIE 28

1 - Installation

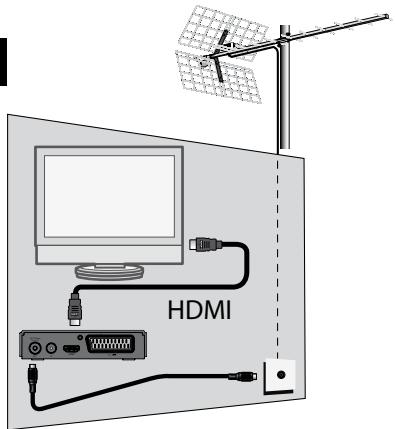

A - Installation simplifiée

L'adaptateur étant débranché du secteur, connectez directement l'antenne à l'entrée ANT IN. (F page 10) de l'adaptateur. Reliez votre télévisuer à votre adaptateur grâce à un cordon HDMI (standard ou High-Speed), puis allumez le téléviseur et mettez-le en mode HDMI (voir notice du téléviseur si nécessaire). Si votre téléviseur ne possède pas d'entrée HDMI, vous pouvez relier vos appareils avec un cordon péritel. Branchez l'alimentation sur le côté du terminal puis l'alimentation sur le secteur. Insérez les piles dans la télécommande. Le voyant vert en façade s'allume.

L'écran du télévisuer affiche un menu de selection de langue.

Si ce n'est pas le cas, vérifie les connexions et le mode HDMI de votre téléviseur.

Choisissez la langue avec les touches , puis appuyez sur OK.

La recherche automatique de chaîne démarre. A l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'installation de base est terminée.

Pour satisfaire le plus grand nombre, nous avons régli les paramètres usine de telle manière que les émissions 4:3 soient déformées pour occuper la totalité de votre écran 16:9 (réglage 16:9 zoom). Si vous souhaitez voir les émissions 4:3 non déformées, avec des barres noires à gauche et à droite de l'écran, nous vous inviteurs à régler, dans MENU / Réglages Système / Système TV, le paramètre Format de l'écran sur 16:9.

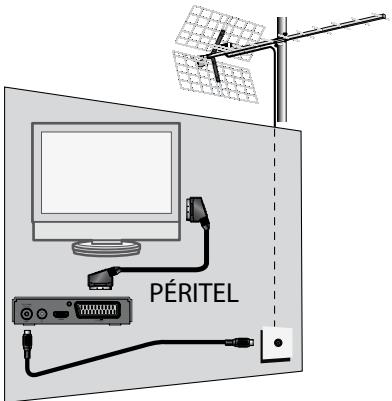

Note : Si vous adaptateur est relié à vos télévisuer par un cordon péritel, nous vous conseillons de modifier dans le MENU / Régliages Système / Système TV le paramètre Sortie Video sur RGB pour une image plus adapte à ce cordon.

B - Calage / orientation de l'antenne

Nous distinguers deux cas selon que vous connaissiez ou non un numero de canal UHF sur lequel vous etes censé capter le numérique.

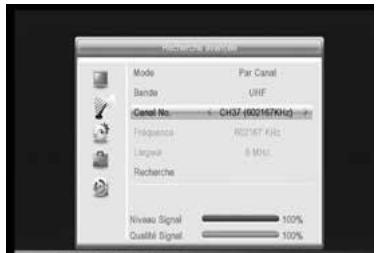

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 60) qui émet dans votre région.

• Aliez dans Menu / Installation/ Recherche avancée.
• Descendez sur la troisième ligne et sélectionnez avec les flèches un numéro de canal utilisé dans notre région.
• Patientez quelques secondes et observer les graphes de Qualité de réception et Niveau de signal.
• Tournez l'antenne pour maximiser le signal. Lorsque vous approached de la

direction de l'émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour toute râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Lancez une recherche par Menu / Installation / Recherche auto.

Cas n°2

Si vous ne savez pas quel canal est utilisé pour capter les chaînes de la TNT, nous suggérons la méthode suivante :

Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT IN de l'adaptateur. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (MENU / Installation / Recherche auto).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenna d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 3 fois sur la touche INFO pour afficher l'indicateur de signal en bas.

Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

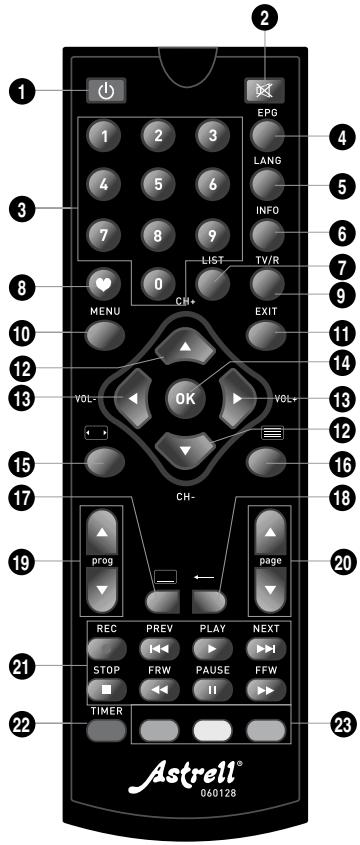

2 - Description de la télécommande

Touche 已 Pour allumer oumettre en veille l'appareil.
2 Touche. Pour couper le son.
3 Touches numériques. Un appui sur la touche 1 permet également de naviguer dans les menus Enregistrer / Musique / Image / Video.
Touche EPG (guide électronique des programmes).
Touche LANG. Lorsque plusieurs voies audio sont transmises, permet deCHOISIR la langue de I'émission.
Touche INFO. Permet d'afficher des informations sur la chaîne en cours ainsi que les caractéristiques techniques, dont le niveau de signal.
Touche LIST. Accès rapide au lecteur multimédia.
8 Touche♥. Pour acceder à la liste des chaînes favorites.
9 Touche TV/R. Permet le passage du mode TV au mode Radio et inversement.
10 Touche MENU.

1 Touche EXIT. Pour sorting des menus.
12 Touches . Pour changer de chaine.
13 Touches . Pour régler le volume.
14 Touche OK. Permit de valider ou d'afficher la liste des chaînes.
15 Touche. Permet de changer le format d'écran. Il permet deCHOISIR entre différents modes de gestion des programmes 4:3 et 16:9.
16 Touche . Pour acceder au magazine télétexte.
17 Touche. Pour activer ou désactiver les sous-titres (DVB).
16 Touche . Permet de revenir à la première chaine regardée.
19 Touches Prog
20 Touches Page Permet de passer de page en page dans les longues listes.

Touches dédiées au lecteur multimédia :

: pour lancer la lecture ou reprenevre après une pause.

Accès rapide au lecteur multimédia.

II : pour faire une pause dans la lecture

: pour arreter l'enregistrement ou la lecture en cours
: pour lancer un enregistrement sur le port USB
: pour un return en arrête : fichier precedent
: pour une avance rapide : fichier suivant

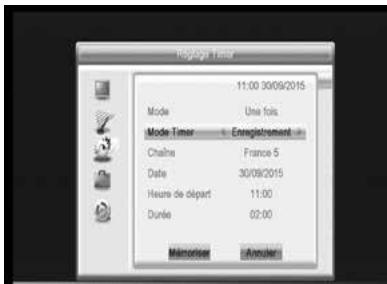

Touche TIMER. Permit de programmer un enregistrement.
3 Touches de couleurs. Utilisées dans certains menus.

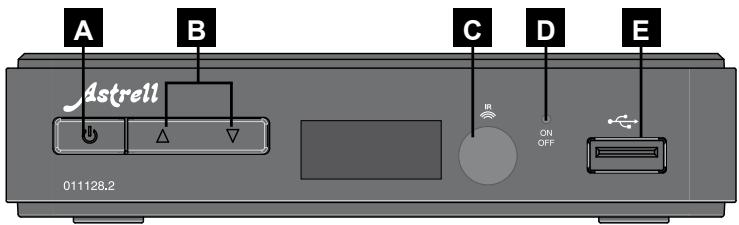

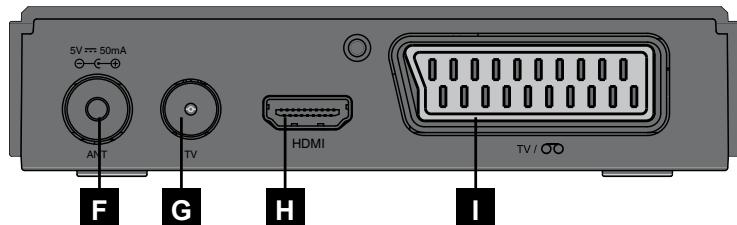

3 - Description de l'adaptateur

A Bouton marche / arrêt
B Boutons pour changer de chaine.
C Récepteur infrarouge (détecte le signal infrarouge de la télécommande).
D Indicateur lumineux. Levoyant allumé vert signifie: en marche. Levoyant allumé rouge signifie: en veille.
E Port USB.
F Entrée antenneterrestre (rateau).
G Sortie antennae TV (ou magnétoscope).
Sortie HDMI (Haute définition numérique).
Sortie Péritel. Pour connecter l'adaptateur au téléviseur si celui-ci ne possède pas de prise HDMI.

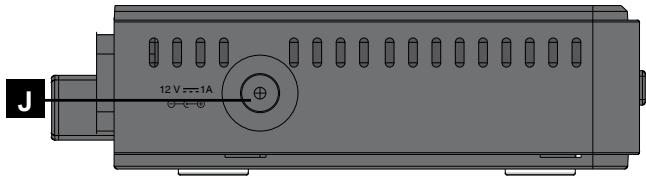

J Alimentation secteur.

4 - Utilisation au quotidien

FR

Enutilisationnormale,vousn'tutiliserezqueles touches suivantesdontlafonctionest decriteaquparagraphepréciédent：

• Touches VOL- / « et »/ VOL+ pour régler le volume sonore.
• Touches CH- et CH + / pour changer de chaîne.
• Touche pour couper et remetre le son.
• Touches numériques pour aller directement à une chaine.
• Touche EPG pour acceder au guide des programmes.
• Touche ● pour lancer directement un enregistrement.
• Touche TIMER pour programmer un enregistrement.
• Touche pour visualiser la liste des programmes déjà enregistrés et pour lancer la lecture d'un enregistrement.
• Touche pour arreter l'enregistrement ou la lecture.
• Touche PAUSE pourmettre en pause la lecture d'un enregistrement et le reprendre plus tard.
• Touche OK pour acceder à la liste des chaînes.

5 - Personnelier la liste des chaînes

Vouaves deux possibilites pour personaliser la liste des chaines. La première consiste a creer une liste de chaines favorites. La deuxième consiste a supprimer ou deplacer les chaines existantes.

A - Chains favorites

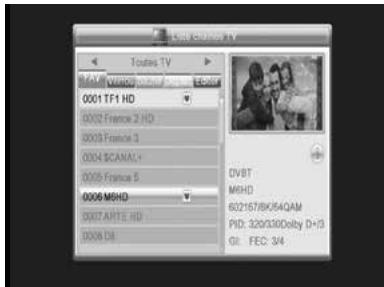

Selectionner les chaînes

Allez dans Menu / Edition des chaînes / Liste chaînes TV.
- Appuyez sur la touche♥ pour activer la sélection des chaînes favorites. Sélectionnez par OK la chaîne que vous voulez ajouter puis désisissez la liste dans laquelle vous voulez l'ajouter. Appuyez sur OK pour valider la liste. Un petit logo apparait.
- Vous pouvez ainsi ajouter plusieurs chaînes à la liste♥ .
- Appuyez 3 fois sur EXIT pour quitter la seLECTION.
- Appuyez sur OK pour<mémoriser vosere sélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.

Appuyez sur la touche♥ pour afficher les listedes des chaînes favorites. Choisir la chaîne avec les flèches puis valider par OK. Un appui sur la touche OK vous permet de revenir dans la liste complète des chaînes.

B - Modifier la liste des chaînes

Effacer des chaînes

• Allez dans Menu / Edition des chaînes /liste chaînes TV.
• Appuyez 2 fois sur la touche bleue pour activer la sélection des chaînes à édrafter.
• Avec les flèches , sélectionnéz la chaîne à supprimer.
• Appuyez sur la touche OK, une marque de seLECTION apparait après le nom de la chaîne.
• Vous pouvez selectionnez ainsi plusieurschains.
• Appuyez 2 fois sur EXIT pour quitter la sélection.
• Appuyez sur OK pour ménoriser votre sélection.
• Tapez plusieurs fois EXIT pour quitter tous les menus.

Déplacer des chaînes

• Allez dans Menu / Edition des chaînes / Liste chaînes TV.
• Appuyez la touche jaune pour activer la seLECTION des chaînes à déplacer.
• Avec les flèches , Sélectionnéz la chaîne à déplacer.
• Appuyez sur la touche OK, un petit curseur apparait après le nom de la chaîne.
• Avec les flèches , déplacez la châne à sa nouvelle place.
• Appuyez sur OK pour valider la nouvelle place.
• Appuyez 2 fois sur EXIT pour quitter la seLECTION.
• Appuyez sur OK pourémoriser votre sélection.
• Appuyez plusieurs fois sur EXIT pour quitter les menus.

Note: Par défaut, déplacer une chaine ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaine change avec sa position, il faut régler l'option MENU / Installation / Classement (LCN) sur < NON > avec les touches ← >.

6 - Blocage parental

FR

Votre terminal Astrell est livre avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous pouze restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.

Modifier le mot de passer

• Aliez dans MENU / Réglages Systeme / Contrôle parental.
• Entrez votre mot de passer (0000 en sortie d'usine).
• Sur la ligne Nouveau code, entrez les 4 chiffres du nouveau code.
• Sur la ligne Confirmez le code, entrez à nouveau le nouveau code.
• Appuyez sur OK et tapez plusieurs fois sur EXIT pour quitter tous les menus.

Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).

Blocage par niveau moral

Votre terminal utilise un blocage parental evolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous scélectionnez la limite à 12 ans, votre enfant pourrait donc regarder les émissions déclarées « tout public» ou « accord parental » souhaitable. Les émissions que la chaine déclare déconseillées aux moins de 12 ans seront bloquées.

Le blocage n'est efficace que si vous enfant ignore le code d'accès que vous aurez réglier. Modifiez donc ce code d'accès comme expliqué ci-dessus.

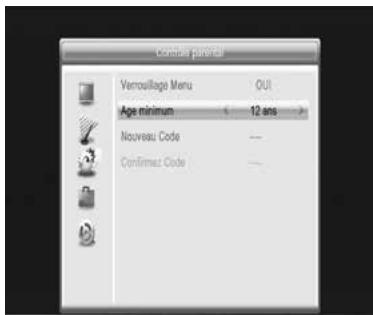

Pour selectionner le niveau moral :

• Aliez dans MENU / Réglages Systeme / Contrôle parental.
• Entrez le mot de passer (0000 si vous n'avez pas modifié le mot de passer à l'étape précédente).
• Sur la ligne Verrouillage Menu,CHOISSEZ Oui avec la flèche 一
• Sélectionnez la ligne Age minimum avec la flèche .
• Sélectionnez le paramètre avec les flèches .
• Tapez 3 fais sur la touche EXIT pour sortir des menus.

• Allez dans Menu / Edition des chaînes / Liste des chaînes TV.
• Appuyez sur la touche rouge pour activer la sélection des chaînes à bloquer.
• Avec les flèches , Sélectionnéz la chaine à verrouiller.
• Appuyez sur la touche OK.
• Entrez le mot de passer (0000 en sortie d'usine), un cadenas apparait après le nom de la chaine.
• Appuyez 2 fois sur EXIT pour quitter la sélection.
• Appuyez sur OK pourémoriser vosetélection.
• Appuyez plusieurs fois sur EXIT pour quitter les menus.

Note: Le blocage par chaine est déconseilé quand le niveau moral est activé.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifie la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, etc.) seront perdues.

• Appuyez sur MENU.
• Sélectionné le 4^ème menu (Outils) avec les flèches ▲ ▼.
• Appuyez sur et selectionnez le 2^éme menu (configuration usine).

Note : si vous avez reglé le blocage parental et verrouillé les menus, le code PIN vous sera demandé pour acceder au menu Contrôle parental.

• Tapez puis OK pour confirmer, patiently jusqu'à ce que le menu de seLECTION de langue apparaisse.

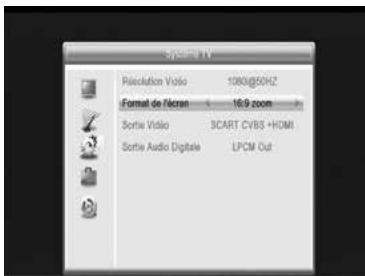

8 - Réglages de l'écran

Le MENU / Régles système / Système TV permet deCHOISIR DIFFÉRÊNTES options :

• La ligne Sortie Video permet de désirer entre le mode RGB et le mode classique CVBS. Si l'adaptateur est connecté avec un cable HDMI au téléviseur, laissez la sortie en mode CVBS pour avoir une image en haute définition.

Par contre, avec un cable péritel, préférez le mode RGB car en résolution standard, celui-

ci donne une(Meilleure image sur la plupart des téléviseurs.

La ligne Format d'écran permet de gérer les écrans 4:3 et 16:9 :

• 4:3 LB (Letter Box). Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.
• 4:3 PS (Panscan). Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et.gauche.
• 16:9. Pour un téléviseur 16:9 relié à l'adaptateur par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.
• 16:9 zoom. Pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étirées horizontally pour occuper la totalité de l'écran. Nous avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous attirons notre attention sur le fait que ce mode altere votre perception de la normalité.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche TV/R vous entrez dans le mode radio.

L'écran vous affiche alors le message «Aucune radio».

Pour revenir en mode TV, appuyez sur la touche TVR à nouveau.

10 - Economie d'énergie

Afin de limiter la consommation d'énergie inutile, et conformément à la réglementation européenne relative aux apparéels qui consomment de l'électricité, des mesures ont été prises afin d'éviter de laisser l'adaptateur en marche inutillement. Ainsi, votre apparéil se met automatiquement en voille lorsque vous ne l'utilise pas pendant 3 heures.

Dans le case exceptionnel où vous regardez une émission de plus de 3 heures sans utiliser la télécommande, un message vous avertit de la mise en voille imminente. Appuyez simplement sur une touche VOL , par exemple, pour faire disparaître le message.

Si, pour une raison quelconque, vous souhaitez désactiver cette fonction,

Allez dans MENU / Reglages Systeme / Autre.
- Sélectionnez < Mise en veille auto > avec la flèche ▼.
- Sélectionnez < NON > à l'aide des flèches
- Appuyez 3 fois sur EXIT pour quitter les menus.

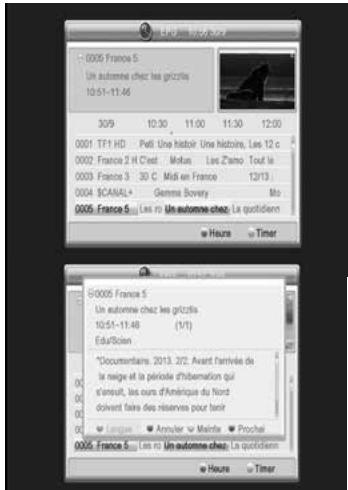

11 - Guide Electronique des Programmes (EPG)

Le guide de programme permet de consulter les programmes de télévisions pour les heures ou jours à partir (selon les chaînes qui diffusent ces informations).

Avec les flèches ▲ ▼ ▿ ▷ , vous pouvez scélectionner une émission et appuyer sur la touche OK pour afficher les détails (si diffusés par l'opérateur).

La fenêtre reste vide si les informations ne sont pas diffusées.

Vous ave la possibilité de programmer enregistrement d'une émission en mettant en surveillance l'émission que vous souhaitez enregistrer, puis en appuyant sur le touche verte (n°23 page 9).

Pensez à connecter un disque dur sur le port USB en façade.

Note : Les informations du guide des

programmes sont diffusées par les opérateurs ; il arrive que les informations du guide des programmes soient inexactes ou peu précises dans le temps. Nous vous conseillons de prendre des marges de temps lors de la programmation d'un enregistrement. Vous doivent pour cela éditer la programmation dans le MENU / Réglages Système / Réglage Timer.

12 - Recherche de chaînes

Cette opération est à faire dés que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

Allez dans MENU / Installation / Recherche auto.
- Descendez sur la ligne Recherche avec la flèche .
Appuyer 2 fois sur OK pour démarrer la recherche de chaîne.

13 - Telecommandes universelles

FR

Les télécommandes universelles doivent être programmesés avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabricant de l' apparéil à commander.

Votre terminal étant de conception recente, il se peut que certaines telecommandes universelles ne le pilotent pas, meme si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique echoue, c'est probablement parce que les codes de votre terminal n'ont pas eté mis dans la telecommande universelle.

14 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (ARTE SD, à l'heure où nous rédigèons cette notice). Pour y acceder, appuyez sur la touche [ ]

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer

• Appuyez sur la touche pour afficher la fenêtre Sous-titres.
• Appuyez sur pour sélectionner une langue de sous-titre.
• Tapez OK pour valider.

15 - Lecteur/enregistreur numérique

Description rapide

Ce paragraphe déscrit de manière très rapide le fonctionnement général. Il est important de dire les paragraphs suivants où vous trouvrez tout ce qu'il faut savoir pour utiliser correctement le port USB.

• Une fois le disque dur ou la clé USB connecté sur le port USB en façade, vous pouvez enregistrer une émission en appuyant sur la touche REC (●).
• Appuyez sur STOP (■) pour arrêté l'enregistrement

Note : lorsque vous insérez un dispositif USB, celui-ci devient exploitableès que le message « USB connecté » apparait et disparaît à l'écran. Avec des disques de grandes capacité, il est normal de deafoir attendre plusieurs secondes.

Voussouspoucezirevoretreignementa partirdu MENU /Enregister/Multimédia.

Appuyer sur la touche 1 du pavé numérique pour sélectionner l'onglet Enregistrer, sélectionner l'enregistrement souhaité avec les touches flèches puis appuyer sur OK.

Pour la lecture de contenus autres que ceux enregistrés par l'adaptateur Astrell lui-même, reportez-vous au § 16 page 22.

Type de medias acceptés

Le port USB en façade est prévu pour accueillir un disque dur externe. L'utilisation de clés USB, n'est pas recommandée, en raison des vitesses de transfert en général trop faibles. Vous pouvez toutefois essayer, avec des clés d'au moins 4 Go, c'est sans risque, même si le fonctionnement n'est pas garantie.

Les dispositifs USB (clé ou disque) doivent être formatés avec le système FAT32 ou NTFS. Si votre disque compte plusieurs partitions, la première utilisable est séLECTIONnée par votre adaptateur lors de la connexion du disque dur.

Si un disque ou une clé n'est pas reconnu, utilisez votre ordinateur pour vérifier le format (clic droit / propriétés dans l'explorateur de fichiers Windows).

Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous rencontres un problème avec un modele particulier, n'hésitez pas à nous contacter pour nous informer du modele qui poserait problème.

Astrell decline toute responsabilité en cas de perte de données sur le média due à une

utilisation avec l'adaptateur TNT. Nous vous conseillons de sauvégarder vos données au préalable, et de dédier un disque uniquement à cet usage.

A - Enregistrement simple

Pour enregistrer une émission qui passes sur la TNT, précédez ainsi :

• Allumez votre adaptateur avec la touche (n°1 page 8).
• Sélectionnez la chaîne à enregistrer avec les touches , en tapant son nombre, ou en selectionnant la chaîne dans la liste (touche OK).
• Si vous n'avez pas branché le disque dur, branchez-le et patientez quelques secondes jusqu'à ce que le message « USB connecté » s'affiche puis disparaisse, il vous informe que le disque est prêt.
• Appuyez sur la touche REC ( ); l'enregistrement de l'émission en cours démarre sur le support connecté en USB. Par défaut, la durée de l'enregistrement est de 2 heures. Pour modifier la durée de l'enregistrement, appuyez 2 fois sur la touche REC ( ). Une fenêtre «durée 02:00» apparait. Changez la valeur avec les touches numériques (N° 3 page 8) de la télécommande (vous pouvez modifier par la suite la durée de l'enregistrement en appuyant à nouveau 2 fois sur la touche REC).

Vous pouze interrompre à tout moment l'enregistrement en appuyant sur la touche STOP (■) de la télécommande et en confirmant l'arrêt (sélectionnez OUI et validez par OK).

Votre terminal est un modele simple tunes; lorsque vous enregistrez une chaîne, vous ne pouvez pas regarder une autre chaîne avec le terminal. En revanche, si vous téléviseur à la TNT intégrée, vous pouvez regarder n'importe qu'elle chaîne sur le téléviseur pendant que le terminal enregistre une autre chaîne grâce à son propre tuner.

B - Programmer un enregistrement différé

Vous pouvez programme jusqu'à 8 enregistements differés.

Pour programmer un enregistrement sur une chaine, commencez par visualiser cette chaine en tapant son numero, ou en y accedant avec la touche OK.

• Allez dans MENU / Reglages Systeme / Reglage TIMER ou appuyez sur la

touche TIMER (n°22 page 9).

• Choisissez un numéro libre parmi les lignes marquées NON (la première fois, choisissez 1) et appuyer sur OK.
• Sur la ligne Mode,CHOISSEZ Une fois avec la flèche
• Sur la ligne Mode Timer, choisissez Enregistrement avec la flèche .
• Sur la ligne Chaine, la chaine en cours s'affiche. Vous pouvez encore changer de chaine à ce stade avec les flèches . Vous pouvez aussi appuyer sur

OK pour afficher la liste des chaînes, désirir la chaîne avec les flèches puis valider avec OK.

• Sur la ligne Date, entrez la date de l'enregistrement avec les touches numériques, et validez avec OK.
• Sur la ligne Heure, entrez de la même manière l'heure de démarriage de l'émission (en heures et minutes).
• Sur la ligne Durée, entrez de la même manière la durée de l'émission (en heures et minutes).
• Sélectionnez Mémoriser et appuyez sur OK. Appuyez encore sur EXIT pour quitter les menus.

Note : Vous avez aussi la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur la touche VERTE sur l'émission que vous souhaitez enregistrer.

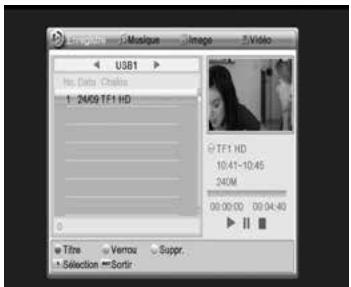

C - Lire un enregistrement

• Allez dans MENU / Enregistrer / Multimédia.
• Naviguez en appuyant sur la touche 1 du pavé numérique pour sélectionner l'onglet Enregister.
• Les enregistements s'affichent sous forme de liste.
• Sélectionnez l'enregistrement souhaité avec les touches et appuyez sur la

touche (PLAY) pour débuter la lecture ou appuyer sur la touche OK pour visua-liser en plein écran.

• La lecture de l'enregistrement se lance.
• Vous pouvez avancer ou reculer dans un enregistrement en appuyant sur les touches avance rapide (FFW), retour rapide (FRW) ou en plaçant à l'aide des touches le curseur à l'endetroit voulu, ensuite appuyez sur OK.

Arrêt de la lecture :

Pour arrêter la lecture, appuyez sur STOP (■). L'appareil affiche la liste des enregistrements, vous pouze alors selectionner une autre video ou bien revenir en mode TV normale en appuyant plusieurs fois sur la touche EXIT.

D - Supprimer des enregistrements

• Aliez dans MENU / Enregister / Multimédia.
• Naviguer en appuyant sur la touche 1 du pavé numérique pour sélectionner l'onglet Enregistrer.
• Les enregistements s'affichent sous forme de liste.
• Sélectionnez l'enregistrement souhaité avec les touches et appuyez sur la touche jaune
• Une croix apparait derriere le nom de l'enregistrement.
• Vous pouvez selectionner de la meme maniere plusieurs enregistements.
• Appuyez sur EXIT pour valider votre sélection, sortir du menu, et supprimer les enregistements sélectionnés.

Aucune confirmation n'est demandée, soyez attentifs lors de votre sélection. Si vous avez sélectionné un enregistrement par mégarde, appuyez à nouveau sur la touche jaune pour le déslectionner.

E - Exporter un enregistrement sur PC

Les enregistements sont sauvégardés dans le réseau ALIDVRS2 du disque dur. Chaque enregistrement create un réseau spécifique, dont le nom contient la date, l'heure et le nom de la chaine. Le réseau contient deux types de fichiers. Les fichiers avec l'extension.dvr sont utilisés par le terminal Astrell pour sauvégarder des données relatives à l'enregistrement, comme par exemple les informations de contrôle parental. Les fichiers .ts contiennent les enregistements audio-video proprement dits. Ils sont lisibles sur un ordinateur avec un logiciel capable de dire ces formats gratuites. VLC version 2.0.2 ou supérieure, par exemple : www.videolan.org

Le blocage parental ne fonctionne pas sur l'ordinateur, il fonctionne uniquement sur le terminal Astrell

Si vous visualisez un enregistrement sur votre ordinateur et que l'image présente des effets «peigne» (entrelacement), activez le filtré de désentreprisesements de votre lecteur video (voir l'aide de VLC).

Note: Le décodage de video en Haute Définition nécessite beaucoup de ressources à un ordinateur, assurez vous d'avoir un ordinateur (avec un processeur ou carte graphique) d'une puissance de calcul capable de décoder de la video en haute définition. Le manque de puissance apparait souvent sous forme d'images saccadées.

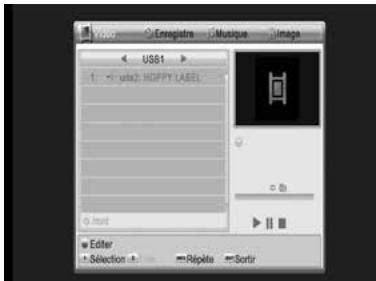

16 - Fonction Lecteur Multimédia

Outre les enregistements faits par l'appareil lui-même, vous pouvez dire d'autres videos, regarder des photos ou écouter de la musique stockées sur le disque. L'accès à ces contenus se fait par le Menu / Enregistrer / Multimédia ou par la touche flèche (PLAY) lorsque vous regardez la télévision. Dans le menu Multimédia, appuyez sur la touche 1 du pavé numérique pour désirir l'onglet souhaité.

L'onglet Video affiche le contenu du disque USB et vous pouvez ainsi regarder des

védés (la plupart des fichiers au format .AVI, .MPG et MP4 sont supportés) en scélectionnant le fjichier avec les flèches haut et bas et en appuyant sur OK.

Le lecteur multimédia permet également de dire les photos et les musiques générées sur votre disque dur. Utilisez la touche 1 du pavé numérique et sélectionner Image pour regarder les photos ou l'onglet Musique.

Votre adaptateur Astrell permet également de dire les fichiers musicaux au format MP3.

17 - En cas de problèmes d'utilisation

FR

Certaines chaînes ne fonctionnent plus.

Faire une recherche de chaînes (paragraphe 12 page 16).

Quand j'appuie sur la touche REC, rien ne se passe.

Vérifier que le disque dur ou la clé USB est bien branché. S'il s'agit d'un disque dur USB exterme et qu'il possède une alimentation propre, vérifie qu'elle est bien connectée, généralement unvoyant s'allume ou clignote sur le disque dur. Si le disque est bien alimenté, vérifie qu'il est formaté et qu'il contient au moins une partition en FAT32 ou NTFS.

Pourquoi l'appareil affiche « Disque USB trop lent » lorsqu'ma clé USB est insérée ?

L'appareil a besoin d'un disque ou d'une clé USB capable de receivevoir les informations enregistréesrapidement,pour cela,l'appareil testé chaque clé (ou disque dur) pour être sur qu'il lui sera possible d'enregistrer les émissions de façon à ce qu'il n'y ait pas de perte de qualité ou d'information.

La solution consiste à changer de disque ou de clé par un modele plus rapide.

18 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez certaineschaines numériquescorrectement, maisd'autres sont mal reçuesou pas reçues du tout.Sur les chanines que vousrecevez, le niveau deréception n'est pas trèselevé.	Vous étéssitué loin del'émetteur.	1 - Essayez un amplificateurd'intérieur.2 - Essayez un amplificateur demàt.3 - Procurez-vous une antenneplus performante.
Vous receivez toutes leschaines numériques, maisla réception est perturbéeà certains moments (quandun apparilélectroniquesallume, par exemple).	Vous étésperturbé par desparasites.	1 - Remplacez le cordon TVqui va de la prise TV à voitrénterval par un cordon à blindagedenforcé.2 - Remplacez les accessoires(répartiteurs, dérivateurs) par desproduits blindés.3 - Remplacez le cable entrel'antenne et la prise.
Vous receivez certainsmultiplexes (certainscanaux) mais d'autressont perturbés ou pasreçus du tout.	Vous étésvictimesd'échos.	1 - modifierégèrementl'orientation de l'antenne.2 - remplacez l'antenne parune nouvelle ayant des grillesanti-échos plus performantes.
Vous receivez certains multiplexes (certains canaux) mais les canaux supérieur ou pas reçus du tout.	Votre antennecoupe le haut de la bande UHF.	Procurez-vous une antenneperformante sur toute la bande UHF.
Vous receivez les canaux compris entre 21 et 35, mais pas leurs compris entre 36 et 60 (ou l'inverse).	Votre antennene capte qu'une partie de la bande UHF.	Procurez-vous une antenneprévue pour fonctionner sur toute la bande UHF.
Votre réception est correcté la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparentment aléatoires.	Vous étes enlimite de zone.	Procurez-vous une antenneplus performante.

FR

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toute fois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximité d'un émetteur. Toutfootis, en réception portable, on peut difficilement s'affranchir des parasites ambiants (telephones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

19 - Glossaire

Adaptateur	Appareil permettant de recevoir les chaînes en clair de la TNT.
Canal	Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 60.
Codec	Codeur/Décodeur. Moyen d'encoder un contenu audio-video, et de le décoder.
Code PIN	Numéro d'Identification Personnel = mot de passer.
Émetteur	Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Vote terminal peut receiveoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moinsencer brer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de vote râteau doivent donc être horizontally.
Terminal	Equipement final d'une communication. Cet adaptateur est un terminal numérique.
Terrestre	Dans le cas qui nousInterestede, se rapporte aux transmissions dans l'air, par opposition à «cable» ou «satellite».
TNT	Télévision Numérique Terrestre.

ASSISTANCE ET CONSEILS

FR

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique :du lundi au vendredi de 9h à

0899700499

Service 0.45 € / min + prix applet

Vous pouvez également nous envoyer un courier électronique à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes avant tout appel :

• Modèle de terminal : Adaptateur TNT HD avec port USB Astrell (011128.2)

Ce logo signifie qu'il ne faut pas jitterer les apparheils hors d'usage avec les ordures menagères. Les substances dangereuses quils sont susceptibles deContainir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces apparéls par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

DOLBY DIGITAL PLUS

Fabriquésous licencedeDolbyLaboratories.Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.

GARANTIE

Ce paragraphe vous informe sur les conditions de la garantie qui s'applique aux apparéils vendus en France. En achetant ce produit, vous bénéficiaz d'une double garantie : une garantie légale, et une garantie commerciale. La garantie légale, systématique, vous couvre contre les défains qui pouraient exister au moment de l'achat. La garantie commerciale, facultative, couvre tout ce qui n'est pas couvert par la garantie légale, par exemple un défaut qui survient plusieurs mois après l'achat du produit.

En vertu de l'article L211-7 du code de la consommation, en l'absence de preuve du contraire, tout défaut survenant dans les deux ans suivants l'achat est présumé existant au moment de l'achat, et doit donc être pris en charge au titre de la garantie légale. En application de l'article 15 de la loi de 2014 relative à la consommation, nous vous informons que:

Le vendeur est tenu de liver un bien conforme au contrat et répond des defaults de conformité existant lors de la délivrance. Il répond également des défains de conformité résultat de l'emballage, des instructions de montage ou de l'installation lorsque cette-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. Pour être conforme au contrat, le bien doit :

1^ Etrepropa aI'usage habituelfement attendud'un biensemblable et,le cas echeant:

• correspondé à la description donnée par le vendeur et possédé les qualités que celui-ci aprésentées à l'acheteur sous forme d'échantillon ou de modèle ;

• présenté les qualités qu'un acheteur peut légitimement attendre et égard aux déclarations publiées faits par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquette;

L'action resultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent improper à l'usage auquel on la destinée, ou qui diminuement tellement cet usage que l'acheteur ne l'aurait pas acquisse, ou n'en aurait donné qu'un moins prix, s'il les avait connus.

L'action resultant des vices redbihitoires doit etree intentee par l'acquereur dans un delai de deux ans a compter de la discoverede du vice.

Les contrats de garanties (legale et commerciale)lient le particulier et le vendeur. Les conditions commerciales peuvent dépendre le réseau de distribution dans lequel le produit a été acheté. En cas de défaut avéré du distributeur, vous bénéficiaz, à titre commercial, de la garantie constructeur d'une durée indiquée sur l'emballage du produit.

La garantie constructeur Astrell couve les defaults qui pourrait apparaître pendant la période de garantie. Astrell s'engage à remettre en état un produit sous garantie, ou l'échanger par un produit équivalent ou supérieur. Les frais de port retard sont couverts, les frais de port aller restant à la charge du client.

Astrell s'engage à maintainir un stock de pieces détachées nécessaires à la réparation ou à l'utilisation du produit pendant une période de 2 ans suivant la date de fabrication du produit, dans une limite quantitative de 1% .

Les conditions de garantie sont soumises à une utilisation et une installation conformes aux recommendations figurant dans la notice de l'appareil.

En cas de panne veuilleszyouadresseràvotrevendeur.

N'envoyez jamais d'appareil chez Astrell sans avoir au préalable obtenu un accord de retard.

LEER ATENTAMENTE

Produit fabriqué en Asie
