AST841 011105 - Recepteur ASTRELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur ASTRELL AST841 011105
Fréquence de réception	Non spécifiée
Connectivité	Non spécifiée
Dimensions	Non spécifiées
Poids	Non spécifié
Alimentation	Non spécifiée
Utilisation	Réception de signaux audio/vidéo
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Utiliser dans un environnement sec, éviter les chocs
Garantie	Non spécifiée
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - AST841 011105 ASTRELL

Comment réinitialiser mon récepteur ASTRELL AST841 011105 ?

Pour réinitialiser votre récepteur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne et se rallume.

Pourquoi mon récepteur ne capte-t-il pas les chaînes ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que le récepteur est correctement configuré et que vous avez effectué une recherche de chaînes.

Comment mettre à jour le firmware de mon récepteur ?

Pour mettre à jour le firmware, allez dans le menu des paramètres, sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran pour télécharger et installer la dernière version.

Mon récepteur affiche un écran noir, que faire ?

Vérifiez que le récepteur est bien allumé et que la connexion HDMI ou AV avec votre téléviseur est sécurisée. Essayez de changer de port HDMI ou de câble si nécessaire.

Comment changer la langue de l'interface sur le récepteur ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue de votre choix. Sauvegardez les modifications pour appliquer le changement.

Le récepteur ne répond pas à la télécommande, que faire ?

Vérifiez si les piles de la télécommande sont encore bonnes. Vous pouvez également essayer de réinitialiser la télécommande en retirant les piles, en attendant quelques secondes, puis en les remettant.

Comment effectuer une recherche de chaînes sur le récepteur ?

Dans le menu principal, allez dans 'Installation' puis sélectionnez 'Recherche de chaînes'. Suivez les instructions à l'écran pour lancer la recherche.

Est-il possible de connecter le récepteur à Internet ?

Oui, si votre modèle le permet, vous pouvez le connecter à Internet via un câble Ethernet ou Wi-Fi. Consultez le manuel pour les instructions spécifiques sur la connexion.

Que faire si le son ne fonctionne pas sur le récepteur ?

Vérifiez que le volume est réglé correctement à la fois sur le récepteur et sur votre téléviseur. Assurez-vous également que le mode audio est correctement configuré dans les paramètres.

Mon récepteur est en mode veille, comment le sortir de ce mode ?

Appuyez sur le bouton d'alimentation de la télécommande ou sur le bouton de mise sous tension sur le récepteur lui-même pour le sortir du mode veille.

MODE D'EMPLOI AST841 011105 ASTRELL

1 Protégeons la planete 04
2 A litre absolument 04
3 Installation rapide 07
4 Description de la télécommande 08
5 Description de l'adaptateur 09
6 Utilisation au quotidien 10
7 Ajouter des chaînes 10
8 Réinitialiser l'adaptateur 10
9 Reglage de I'ecran 10
10 Ajouter des chaînes 11

SECTION AVANCEE: www.astroltnt.com

11 Calage / Orientation de l'antenne 12
12 Organiser des chaînes 13
13 Heure et programmation d'enregistrement 15
14Changer le code secret 16
15Blocage parental 16
16 Radios 17
17 Questions / réponses 17
18 En cas de probleme de reception 18
19 Glossaire 20
20 Canaux utilisés pour les émetteurs en service en 2008 21

FR 1 - Protégeons la planete

La notice de votre terminal est composée de deux sections. La section essentielle comprend les informations indispensablees vous permettant d'installer rapidement et simplement l'appareil, la description du produit et de sa télécommande, et la manière de l'utiliser au quotidien. Cette section essentielle compte également les consignes de sécurité et les informations réglementaires qu'il faut dire absolument.

La deuxième partie, appelée « section avancée», comporte des informations qui sont utile dans des cas rares. On y trouve par exemple des astuces pour régler l'antenne en cas de mauvaise réception. Nous y avons également placé la description de menus importants, mais très intuitifs.

Pour préserver l'environnement, cette notice papier ne comporte que la section essentielle. Une notice complète, incluant les deux sections, est disponible sur www.astrellnt.com.

2 - A litre absolument

Lorsque des chaînes changent de fréquence, il est normal que vous ne les receviez plus. La manière la plus simple de les recupérer consiste à réinitialiser l'appareil comme expliqué au § 8 page 10.

L'intérieur de votre terminal contient des composants soumis à haute tension; n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les-appareils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux-appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les-appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque you rencontres un mot que vous ne comprendez pas, allez voir dans la partie «Glossaire» de la section avancée, la plupart des mots techniques y sont expliqués.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximé d'autres apparèils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre apparéil, la surchauffe qui en résultatait ferait vieillir prématurément les composants. En cas d'orage, débranchez tous vos apparèils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

FR

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'airation avec des objets tels que journaux, nappes, ridesaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou a proximite, des sources de flammes tres telles que des bougies allumées. L'appareil ne doit pas etre exposé à des egouttements d'eau ou des eclaboussures et de plus,aucun objet rempli de liquide tel que des vases ne doit etre place sur I'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de connexion, ce dispositif doit demeurer aisement accessible.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvrez des containers pour piles usagées.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction presente dans l'appareil, mais non décrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement ete occultees de ce document.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante:
MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

Allez dans MENU / Recherche / Rech. man.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche pour selectionner le menu Recherche et appuyez sur OK.

FR

• Appuyez sur la touche pour selectionner le sous-menu Rech. man. et appuyez sur OK.

• Appuyez sur OK pour valider.

• Vous remarquerez que les mots écrits en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Ce logo signifie qu'il ne faut pas jeter les apparèts hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles deContainir

peuvent nuire à la santé et à l'environnement. Faites reprise des apparèils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

3 - Installation rapide

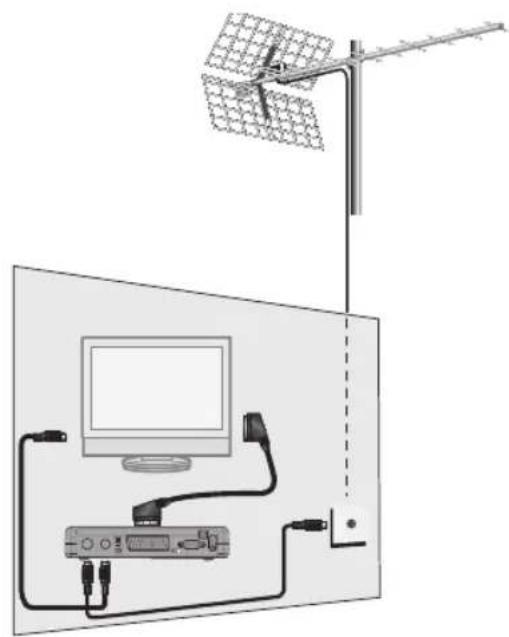

L'adaptateur étant débranché du secteur, connectez directement l'antenne à l'entrée ANT (D page 9) de l'adaptateur. Relief z'adaptateur et le téléviseur par un cable d'antenne male / femme. Ce cable permet de continuer à receivevoir les chainines analogiques locales sur le téléviseur. L'absence de ce cable ne nuit pas à l'installation TNT. Reliefz le téléviseur à la sortie péritel TV de l'adaptateur. Insérez les piles dans la télécommande. Allumez le téléviseur et branchez l'adaptateur sur le secteur. Levoyant vert en façade s'allume.

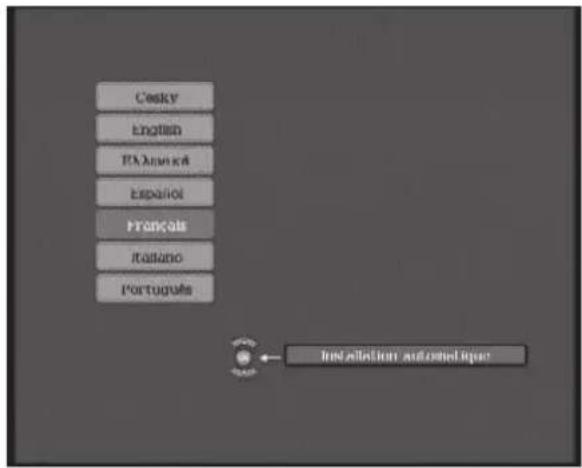

L'écran du téléviseur affiche un menu de selection de langue. Si ce n'est pas le cas, vérifie les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV).

Choisissez la langue avec les touches , puis appuyez sur OK.

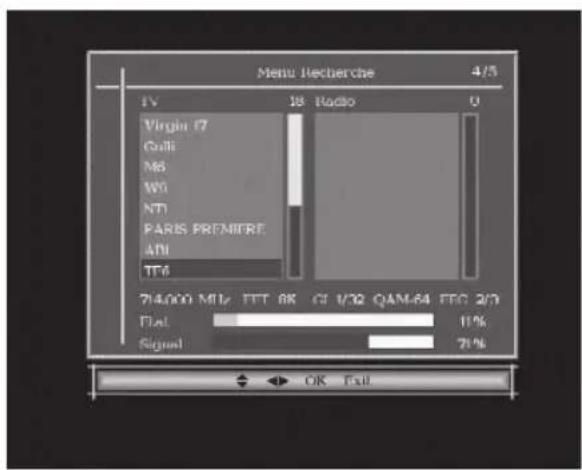

La recherche automatique de chaine démarre. A l'issue de cette recherche, l'adaptateuraffichelapremièrechaine, l'installation de base est terminée.

Si la recherche n'a pas trové toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation. Voyez alors le § 11 de la section avancée (p.12). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas encore couverte par la TNT.

FR

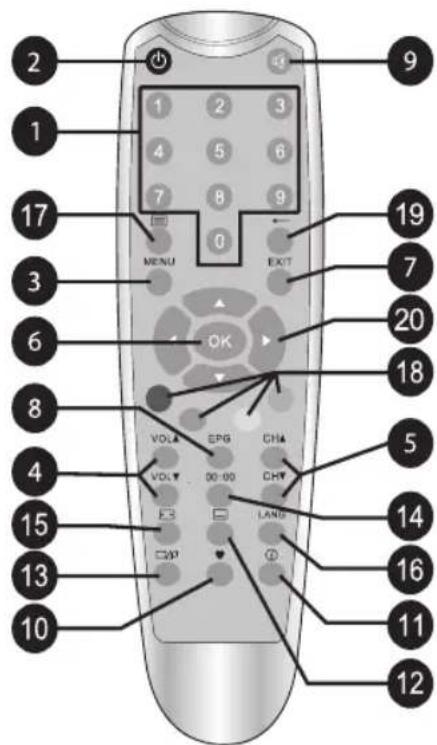

FR 4 - Description de la télécommande

1 En utilisation normale, permet de taper le numero de la chaîne souhaiée. Dans le mode programmation, permet de partager les valeurs numériques.
2 Permet de mettre en veille l'adaptateur ou de l'allumer.
3 Permet d'entrée dans le menu principal ou de revenir au menu précédent.
4 Permet de regler le volume.
5 Un appui fait changer de chaine.
6 Permet d'afficher la liste des chaînes. Validation dans les menus.
7 Permet de sortir des menus.
8 Fait apparaitre le Guide Electronique des Programmes.
9 Un appui permet de couper le son. Un deuxieme appui revient en mode normal.
Pour acceder plus rapidement aux chaînes favorites.
11 Touche (info). Un premier appui affiche des informations sur le programme en cours, un deuxième appui affiche des paramétres techniques sur la chaîne en cours ainsi que le niveau de signal.
Pour activer ou désactiver les sous-titres (DVB).
Pour basculer du mode TV au mode Radio et inversement.
Pour programme la mise en veille dans 10 minutes ou 20 minutes, etc.
15 Acces rapide au format d'ecran.
Pour désir parmi les voies audio disponibles (autre langue, Dolby Digital (^1) , ...).
17 Permet d'acceder au telétexte (si diffusé).
18 Utilises dans certains menus et dans le navigateur du magazine teteinte.
19 Permet de revenir à la chaine regardée précédemment.
20 Flèches pour naviguer dans les menus et modifier les différents paramètres. Hors des menus, permet de changer de chaînes et de régler le volume.

5 - Description de l'adaptateur

FR

A Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande).
B Indicateurs lumineux. Levoyant vert allumé signifie : en marche. Le voyant rouge allumé signifie : en veille.
C Alimentation secteur.
D Entreene antenne terrestre (rateau).
E Sortie antenné TV (ou magnétoscope).
Sortie péritel TV. Pour connecter l'adaptateur au téléviseur.
G Prise RS232 pour SAV uniquement.
H Bouton Reset. Relance l'appareil en simulant un débranchement de la prise secteur.

6 - Utilisation au quotidien

Enutilisationnormale，vousn'utiliserezqueles touches suivantesdont la fonction est decrite au paragraph precedent：

• Touches pour régler le volume sonore.
• Touches pour changer de chaine.
• Touche pour couper et remettre le son.
• Touches numériques ou touche OK pour aller directement à une chaine.
• Touche pour acceder au télétexte.
• Touche EPG pour acceder au guide des programmes.

FR 7 - Ajouter des chaînes

Si de nouvelles chaînes sont diffusées, vous pouvez les ajouter grâce au menu Recherche / Recherche Auto. Dans bien des cas, une réinitialisation usine (MENU / Configuration / Réinitialisation) sera plus efficace car la liste des chaînes est épurée et ne présente alors plus que les chaînes effectivement émises.

8 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre terminal et que certaines fonctions ne marchent plus. En réinitialisant le terminal, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, chaînes bloquées, etc.) seront perdues.

Afin d'éviter une perte de données non intentionnelle, un mot de passage est demanded pour autoriser la réinitialisation.

• Allez dans MENU / Configuration / Réinitialisation.
• Appuyez sur OK pour confirmer.
• Tapez les 4 chiffres de votre code secret (0000 en sortie d'usine).
• Patientez quelques secondes.

9 - Réglage de l'écran

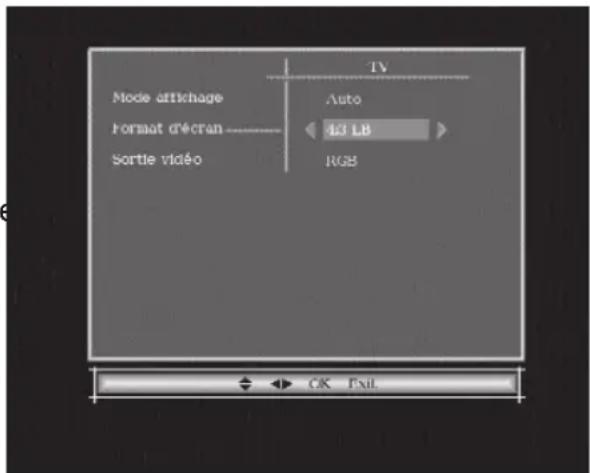

Le menu Configuration / système / TV permet de régler différents paramétres de visualisation de l'image (appuyez sur ok pour valider un nouveau réglage):

La ligne Format d'écran permé de gérer les écrans 4:3 et 16:9 :

• 4:3 LB. Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.
• 4:3 PS. Pour un téléviseur 4:3. Les images 16:9 seront affichées

sur toute la surface de l'écran, amputées des extrémités droite et gauche.

• Auto. Pour un téléviseur 16:9. Si vous téléviseur est régle correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.

• 16:9 ZOOM pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étiérées horizontally pour occuper la totalité de l'écran. Nous attirons notre attention sur le fait que ce mode altermé votre perception de la normalité.
• 16:9 PB. Si vous telèviseur 16:9 ne commute pas automatiquement avec le mode Auto, les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.

10 - Télecommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désits ce code, et non le fabricant de l' apparéil à commander. Notre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablementisable que les codes de votre terminal n'ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre qu'Astrell ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque Astrell. Il est recommandé de contacter le fabricant de la télécommande universelle.

FR

FR 11 - Calage / orientation de l'antenne

Après la recherche automatique, aucune chaine n'a été trouvée, c'est donc vraisemblablement que vous râteau actuel pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre antenné. Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous étés censé capter le numérique.

Note : Pour les émetteurs en service en 2008, la liste des canaux est indiquée en fin de cette notice.

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

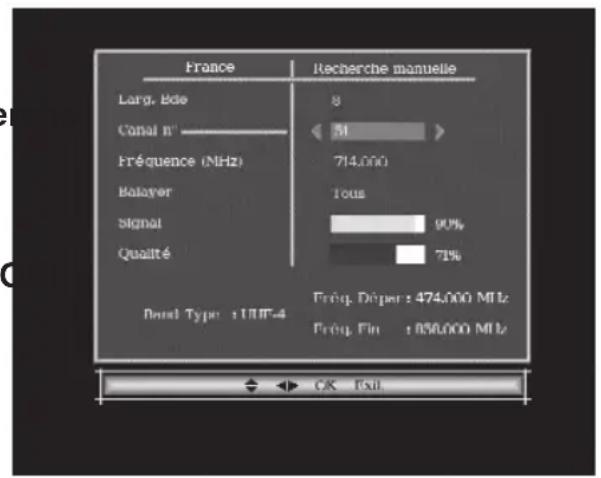

Allez dans MENU / Recherche / Rech. man.
- Sur la ligne Canal n^ ,CHOISSEZ le canal aqqat avec les flches
- Patientez quelques secondes et observez les graphes de Qualité de réception et Signal.
- Tournez l'antenne pour optimiser la réception. Lorsque vous approached de la direction de l'émetteur, le Signal doit augmenter, puis la Qualité.

Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
  Allez dans MENU / Recherche Recherche Auto.
• Confirmez pays France en tapant OK.
• Confirmez en seLECTIONnant avec les flèches « et validez par OK.

Cas n°2

FR

Vous receivez les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous étés certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de l'adaptateur. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Recherche / Recherche Auto).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche ipour afficher l'indicateur de signal en bas. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

12 - Organiser des chaînes

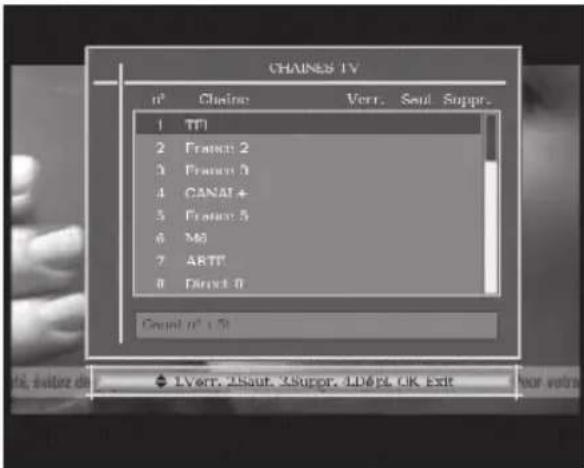

Le menu Chaines / Editor permet de supprimer des chaines, de les masquer, les déplacer ou de les bloquer. Les explications données dans ce paragraphe valent également pour les radios, au travers du menu Gestion des radios.

A - Masquerune chaine

Une châne masquée est une châne qui n'est plus accessible avec les touches CH. Vous pouvez toujours y acceder en affichtant la liste des chaînes (touche OK).

Pour masquer une chaire,

• Sélectionnez et regardez la chaine à masquer.

FR

Allez dans MENU / Chaines / Editor.
Appuyez sur la touche 2, une flèche apparait dans la colonne Saut;
- Appuyez sur 2 pour faire disparaître la marque de selection.
- Vous pouvez selectionner d'autres chaînes avec les flèches et les masquer avec la touche 2.
- Appuyez sur OK pour sauvegarder.
- Appuyez sur EXIT pour quitter et sauvegarder.

B - Bloquer une chaine

• Allez dans MENU / Chaines / Editor.
• Sélectionnez avec les flèches la chaine à bloquer et appuyez sur 1, un cadenas apparait dans la colonne Verr.
• Appuyez sur EXIT pour quitter et sauvegarder, et, bien entendu, modifier le code parental (0000 en sortie d'usine). Voir paragraphe 14, page 16.

C - Supprimer des chaînes

Allez dans MENU / Chaines / Editor.
- Sélectionnez la chaîne à supprimer avec les flèches ▲▼.
- Appuyez sur la touche 3, une croix apparait dans la colonne Suppr.
- Vous pouvez selectionner d'autre chaînes de la même manière.
- Appuyez sur OK pour valider votre sélection, une fenêtre de confirmation s'affiche.
- Appuyez sur ↓ pour sélectionner OUI puis validez par OK.
- Appuyez sur EXIT pour quitter tous les menus.

D - Déplacer une chaine

• Allez dans MENU / Châines / Editor.
• Sélectionnez avec les flèches la chaine à déplacer et appuyez sur la touche 4, le bandeau devient blanc.
• Sélectionnez avec les flèches la nouvelle position de la chaine et appuyez sur OK.
• Appuyez sur EXIT pour quitter et sauvegarder.

Note: Déplacer une chaine ne change pas son numéro logique. Si vous voulez changer la numérotation des chaines, il faut au préalable aller dans MENU / Configuration / Affichage et régler le paramètre LCN sur NON.

13 - Heure et Programmation d'enregistrement

FR

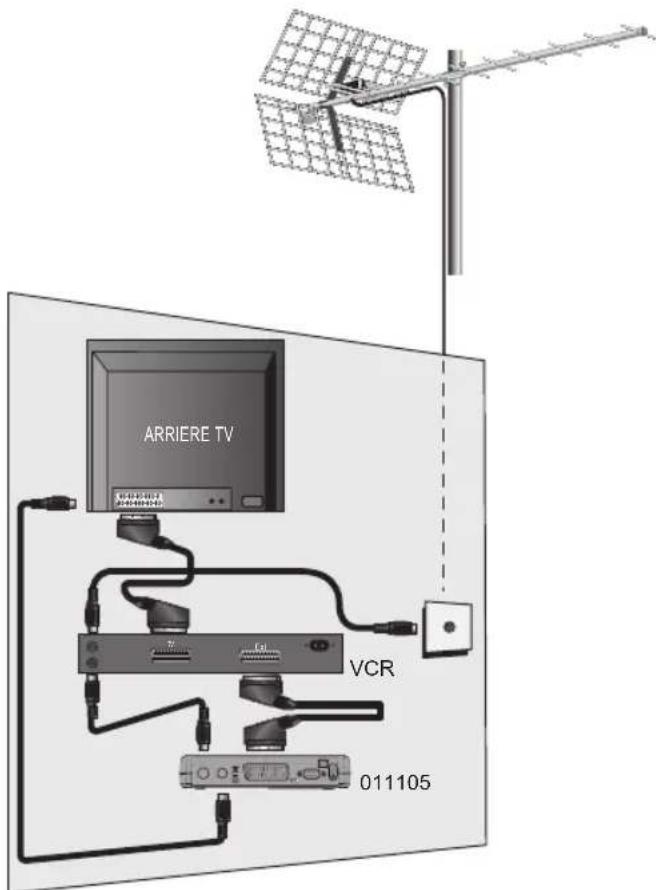

Votre adaptateur TNT n'a qu'une seule prise péritel, sa conception n'est donc pas optimisée pour facilitier le branchement d'un magnétoscope.

Il est toute fois possible de brancher l'adaptateur sur la prise AV2 du magnétoscope, comme schématise ci contre. Pour regarder la TNT, vous doivent alors regarder la "chaine" AV2 de votre magnétoscope. Vous pourrez également utiliser leprogrammateur d'enregistrentes pour enregistrer une émission en différé, comme expliqué ci-après.

Votre adaptateur possede une horloge interne qui permet de programmer un allumage en differé.

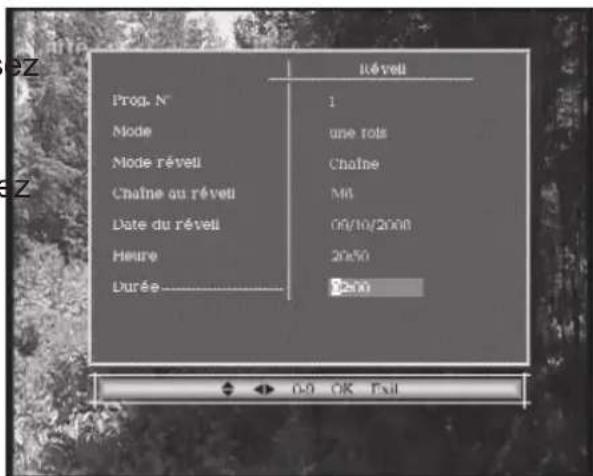

Programmation d'un enregistrement :

• Mettez-vous sur la chaine à enregistrer.
  Allez dans MENU / Configuration / Systeme / Réveil.
• Sur la ligne Prog.N°, désisissez un numéro de timer libre (1 pour le premier réveil, 2 ensuite, etc.)
• Sur la ligne Mode,CHOisissez une fois pour un enregistrement unique. Vous pouvez aussi programmer un événement quotidien ou hebdomadaire, par exemple.
  Sur la ligne Mode reveil, laissez Chaine.
  Sur la ligne Chaine au réveil,

FR

laissez la chaine proposée, mais vous pouvez encore changer si vous le voulez.

• Sur la ligne Date, appuyez sur la flèche pour afficher le calendrier. Vous pouvez alors désirir l'année, le mois puis le jour en vous déplaçant avec les flèches.
• Sur la ligne Heure, entrez l'heure de démarriage de l'émission.
• Sur la ligne Durée, entrez la durée de l'émission.
• Appuyez sur OK, un message «Attendez, SVP» apparait.
• Appuyez sur EXIT pour quitter tous les menus.

PROGRAMMEZ MAINTENANT VOTRE MAGNETOSCOPE EN CONSEQUENCE.
RAPPEL : VOUS NE POLIVEZ PAS REGARDER UNE CHÂINE TNT

ET ENREGISTERER UNE AUTRE CHÂINE TNT EN MÂME TEMPS.

14 - Changer le code secret

Votre terminal est livre avec un code secret (PIN) par défaut 0000. Le code permet de bloquer les chaînes dont vous poulez restreindre l'accès ou pour protéger la configuration du terminal.

• Allez dans MENU / Configuration / Systeme / Verrouillage.
• Descendez sur la ligne Ancien code, et tapez le code actuel (0000 en sortie d'usine).
• Sur la ligne Nouveau code, tapez le nouveau code secret.
• Sur la ligne Confirmer le code tapez une deuxième fois le nouveau code secret.
• Si vous deuxieme saisie confirme la première, le nouveau code sauvegarde automatiquement.

Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).

15 - Blocage parental

Votre terminal Astrell utilise un blocage parental évolué qui vérifie, en utilisant des informations envoyées par les opérateurs, que le programme en cours peut être visualisé. Par exemple, si vous reglez une limite d'âge à 10 ans, les émissions déconseillées aux moins de 12 ans seront bloquées.

• Allez dans MENU / Configuration / Systeme / Verrouillage.
• Sur la ligne niveau moral, Sélectionnez l'âge limite avec les flèches « »

16

• Appuyez sur OK pour valider votrechoix.
• Entrez votre code secret pour valider la modification.
  Si vous code est toujours 0000, changez-le comme expliqué plus haut.

Note : nous ne pourrons pas être tenus pour responsables des informations (éventuellesment erronées) diffusées par les opérateurs. Il arrive en effet que les informations diffusées sont inexactes ou peu précises dans le temps.

16 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dés que vous appuyez sur la touche / , vous entrez dans le mode radio.

17 - Questions / Réponses

• Pourquoi l'écran reste noir?

La chaine que vous foulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une chaine cryptée avec une information faisant croire au terminal qu'elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair.

• La télécommande fonctionne mal.

• Remplacez les piles par des piles neuves.

• Veiliez à vous éloigner au moins d'un mètre de l'appareil.

• France 3 ne correspond pas à ma région.

Certain émetteurs diffusent deux versions régionales de France 3. La première sur la chaîne n°3, l'autre sur la chaîne n°22. Si vous n'avez pas France 3 de votre région sur la chaîne 22, c'est que votre ANTENNE est orientée vers l'émetteur d'une région voisine.

FR

FR

18 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme Cause possible Solution(s) à essayer
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votre antennepointe versun émetteuranalogue, alorsque les chanesnumériques sontémises sur un autre émetteur.	Modifiez l'orientationde votre ANTENAEvoir paragraphe 11page 12).
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.Vous habitez en appartement.	Votre systèmed'antenne collectiven'est pas adaptéau numériqueterrestre.	Consultez yourpropriétaire ou vrotesyndic de co-propriété.
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votre zone n'estpas encore couverte parle numériqueterrestre.	Aucune solution dansl'immediat. Attendezque votre zone soit couverte.
Vous receivez certaineschains numériquescorrectement, mais d'autres sont mal reçues ou prereçues du tout. Sur leschainsanes que vous receivez, le niveau de réception n'est pas très élevé. En analogique,votre image n'est pas parfaite.	Vous étés situé loinde l'émetteur.	1 - Essayez un amplificateurd'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vousune antenne plusperformante.
Vous receivez toutes leschains numériques, maisla réception est perturbée àcertains moments ( quand unappareil électric s'allume,par exemple).	Vous étés perturbépar des parasites.	1 - Remplacez lecordon TV qui va dela prise TV à voterterminal par un cordonà blindage renforcé.2 - Remplacezles accessoires(répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et laprise.
Vous receivez certainsmultiplexes (certains canaux)mais d'autres sont perturbésou pas reçus du tout.	Vous étés victimed'échos.	1 - modifier légèrementl'orientation del'antenne.2 - remplacez l'antennpar une nouvelle ayantdes grilles anti-échosplus performantes.
Vous receivez certainsmultiplexes (certains canaux)mais les canaux supérieuresà 60 sont perturbés ou pasreçus du tout.	Votrecennte coupe le haut dela bande UHF.	Procurez-vous uneantenne performante sur toute la bande UHF.
Vous receivez les canauxcompris entre 21 et 35, maispas ceux compris entre 36 et69 (ou l'inverse).	Votrecenne ne capte qu'une partie de la bande UHF.	Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF.
Votrecception est correctéla plupart du temps, maiselle est perturbée quand ilpleut, ou à certains momentsapparemment aléatoires.	Vosés enlimite de zone.	Procurez-vousune antenne plusperformante.

FR

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toutefois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximé d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (telèphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

FR 19 - Glossaire

Adaptateur Appareil permettant de receivevoir les chaînes en clair de la TNT.

Analogique Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20^e siècle. Avec l'arrivée du numérique, l'analogue terrestre est youé à disparaître en 2011.

Canal Numéro donné à une bande de fréquence. En UHF, les canaux sont numérétés de 21 à 69.

Codec Codeur / Décodeur. Moyen d'encoder un contenu audio-video, et de le décoder.

Code PIN Numéro d'Identification Personnel = mot de passer.

Emetteur Pylone truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.

EPG Guide électronique des programmes.

FTA En clair, gratuite. Vient de l'anglais free-to-air. Your terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.

Multiplex En terrerestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service en 2008, la liste des canaux est indiquée en fin de cette notice.

Numérique Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numeroique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numeroique permet de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle remplaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaine (ex TF1) peut être émise en analogique et en numeroique.

Polarisation Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de leur râteau doivent donc être horizontally.

Terminal Equipement final d'une communication. Cet adaptateur est un terminal numérique.

Terrestre Dans le cas qui nous interesse, se rapporte aux transmissions dans l'air, par opposition à «cable» ou «satellite».

TNT Television Numérique Terrestre.

20 - Canaux utilisés pour les émetteurs en service en 2008

FR

Dpt	Ville	site	R1	R2	R3	R4	R5	R6
01	Gex	Gex Nord Est	55	45	39	61	--	58
02	Hirson Landouzy	6			2	5	9
	St Quentin	Sud	36	58	60	29	63	35
03	Montluçon	Agglomération	39	54	37	53	34	65
05	Cap	Mt Colombis	57	25.51	25.428
		agglomération	57	25	51	22	54	28
06	Cannes	Vallauris	23	26	34	53	48	42
	Nice	Mont Alban	38	31	34	49	48	42
	Menton	Cap Martin	47	31	44	41	67	63
	Grasse	agglomération	23	26	34	53	48	42
07	Aubenas	Nord	38	35	40	43	54	46
	Privas	Sud	44	49	50	41	30	33
08	Charleville-Mezière	Sury	32	47	24	22	27	35
09	Saint Girons	Sud	30	48	50	22	26	36
10	Troyes	Les Riceys	25	22	41	36	26	28
11	Carcassonne	Montagne Noire	65	31	59	57	62	60
12	Rodez	Est (V)	46	25	28	52	53	38
		Sud-Ouest	46	25	28	52	53	38
13	Marseille	Massif de l'Etoile	62	59	28	25	22	30
		Pomegues	62	59	28	25	22	30
	Roquevaire	agglomération	45	59	28	25	22	30
14	Caen	Caen Nord	31	30	32	33	50	58
		Mont Pingon	26	44	29.58
15	Aurillac	Agglomération	42	34	37	39	50	45
16	Angoulëme	agglomération	29	59	62	54	27	24
	Ruelle	agglomération	29	59	62	54	27	24
17	La Rochelle	Mireuil	53	59	62	54	50	56
	Saintes	agglomération	37	59	62	54	27	24
18	Bourges	Collines du Sancerrois	35	24	63	27	60	32
19	Brive	Lissac	28	41	38	51	44	47
	Ussel	Meymac	49	41	52	55	44.7
20	Ajaccio	Baïed'Ajaccio	29	26	42	38	59	53
	Bastia	Serra di Pigno	23	40	34	45	37	29
	Porto Vecchio	Nord-Ouest	33	27	30	38	28	39
21	Dijon	Nuit St Georges	25	50	63	66	32	28
		agglomération (V)	53	50	63	66	32	28
22	Guingamp	agglomération	30	46	43	40	37	32
	Saint Brieuc	agglomération	60	22	25	23	37	26
23	Guérét	St-Léger-le-G.	34	31	37	55	66	32
24	Bergerac	Audrix	33	42.45	39.22.30
	Perigueux	agglomération	63	42	45	39	--	30
		Sud	63	42	45	39	--	30
25	Besançon	Brégille	35	48	58	51	60	63
	Montbéliard	Fort-de-la-Chaux (V)	29	55	43	58	--	32
26	Valence	Agglomération	52	49	50	55	30	33
	Romans-sur-Isère	agglomération	52	49	50	55	30	33
27	Evreux	Agglomération	52	38	43	46	37	40
	Vernon	agglomération	41	38	43	46	51	44
28	Chartres	Montlandon	41	38.49.31	37.56
		agglomération	41	38	23	31	37	40
	Dreux	agglomération	41	38	42	31	37	36
29	Brest	Monts d'Arée	30	22.25	28.26
		agglomération	30	22	25	23	28	26
	Quimper	agglomération	30	53	56	48	58	50
30	Ales	Agglomération	40	59	57	41	54	46
		Mont Bouquet	31.59.63.41	54.37
	Nimes	Sud-Est	63	59	51	41	54	46
31	Toulouse	Toulouse Est	56	49	52	51	55	53
		Pic du Midi	54.48.50.22	26.36
32	Auch	agglomération	63	48	50	22	26	36
33	Arcachon	Agglomération	23	37	46	31	34	30
	Bordeaux	Caudéran	23.26.22.32.36.30
		Bordeaux Est	23	59	62	44	41	30
34	Montpellier	St-Baudille	49	55	51	52	54	37

FR

Dpt	Ville	site	R1	R2	R3	R4	R5	R6
35	Rennes	Bécherel	35	46	43	40	37	32
36	Argenton-sur-Creuse	Malicornay	39	45	63	36	60	42
37	Tours	Chissay	34	38	63	48	37	51
38	Grenoble	Tour sans Venin	37	21	24	31	27	34
	Voiron	Montaud	32	21	24	31	27	34
41	Blois	agglomération	34	38	63	48	37	51
42	Roanne	Agglomération	21	60	63	37	24	27
	St Ettienne	Croix du Guizay	50	23	39	54	29	26
43	Le Puy-en-Velay	Agglomération	45	42	51	48	54	26
44	Nantes	Nantes Sud Est	28	44	62	25	27	24
45	Orléans	La Plaine Poteau	46	38	63	48	40	51
47	Agen	Agglomération	49	42	45	51	52	55
	Cahors	Nord	23	49	52	64	55	60
		Sud	23	4	9	5	2
	Villeneuve sur Lot	Nord	33	42	45	39	--	30
48	Mende	Agglomération	27	21	24	48	32	38
49	Angers	Rochefort-sur-Loire	51	40	56	43	48	46
50	Cherbourg	Digosville	63	34	49	53	57	32
	Mortain	agglomération	54	65	56	48	53	62
	Saint Lo	agglomération	39	42	49	53	57	32
51	Reims	Hautvilliers	32	31	37	34	45	42
52	Chaumont	Chalindrey le Cognelot	34	42	61	40	45	64
	St Dizier	agglomération	23	47	41	44	26	28
53	Laval	Mont Rochard	59	38	56	61	37	62
54	Nancy	Malzéville	27	47	61	58	24	65
	Longwy	Bois des Châ	33	56	50	25	--
55	Bar le Duc	Willercourt	49	47	41	44	45	52
		agglomération	33	47	57	44	60	63
	Verdun	Septsarges	33	25	50	22	--
56	Lorient	Ploemeur	31	35	64	31	--
	Vannes	Landes les Lanvaux	57	46	64	49	61	59
57	Forbach	Kreutzberg	33	56	61	54	--	36
	Metz	Luttange	33	56	61	58	--	36
	Sarébourg	Donon	41	47	61	54	--	51
59	Lille	Lambertsart	36	29	32	30	--
		Bouvigny	23	48	30	33	--
	Dunkerque	Mont des Cats	44	48	32	30	31	35
	Maubeuge	Rousies	44	47	26	41	31	35
	Valenciennes	Marly	52	59	26	36	31	35
61	Alençon	Monts d'Amain	39	65	49	31	37	58
62	Boulogne s/ mer	Mont Lambert	44	28	51	41	65	35
63	Clermont-Ferrand	Puy de Dôme	50	31	37	53	34	32
64	Bayonne	La Rhune	65	42	51	49	62	57
66	Perpignan	Pic de Neulos	23	21	24	26	27	39
67	Strasbourg	Nordheim	48	47	61	22	69	51
68	Montmélian	Le Fort	62	21	25	63	59	22
	Mulhouse	Belvédère	53	55	54	37	66	65
69	Lyon	Fourvière			56	3	6	2
		Mont Pilat	45	36	39	54	42
70	Vesoul	agglomération	51	43	54	40	38	46
71	Autun	Bois du Roi	47	39	63	66	52	68
	Le Creusot	Mont Saint Vincent	58	39	24	61	36	64
	Macon	Bois de Cenves	53	50	39	37	32	47
72	Le Mans	Mayet	26	23	22	31	37	36
73	Chambéry	Mont du Chat	62	48	51	54	59	47
	St Jean de Maurienne	Est	27	33	25	63	57	30
74	Annecy	Agglomération	45	22	25	42	67	28
	Cluses	Cluses Nord Est	35	23	39	26	--	29
75	Paris	Sud / Villebon	35	56	60	51	--
		Nord / Sannois	35	46	60	51	--
		Est / Chennevierres	35	46	60	51	--
		Tour Eiffel	35	21	27	24	29	32
76	Dieppe	Agglomération	57	42	45	39	60	63
	Le Havre	Harfleur	48	42	57	63	58
	Neufchâtel-en-Bray	Croixdalle	55	52	27	24	37	58
	Rouen	Rouen Sud	29	21	27	24	37	32
77	Meaux	Agglomération	55	63	64	60	45	42
78	Mantes	Maudétour	48	38	43	46	51	40
79	Niort	Canton de Melle	37	59	62	54	27	24
	Parthenay	Amailloux	57	59	62	54	48	36
80	Abbeville	Maison Plaine	29	25	33	39	37	58
	Amiens	Saint Just	36	0434	5340
		agglomération	29	55	33	39	37	35
81	Albi	Agglomération	53	56	49	37	55	34
83	Hyères	Cap Benat	23	26	32	45	63	29
	Saint-Raphaël	Pic de l'Ours	23	26	34	53	48	42
	Toulon	Cap Sicié	55	47	50	49	53	52
	Draguignan	Sud-Ouest	22	24	34	54	48	27
84	Avignon	Mont Ventoux	43	59	51	41	54	46
85	La Roche-sur-Yon	agglomération	46	44	62	25	27	24
	La Tranche s/ mer	agglomération (V)	21	59	62	54	27	24
	Les sables d'Olonne	agglomération	64	44	62	25	27	24
		Nord	64	44	62	25	27	24
86	Poitiers	Agglomération	50	59	62	53	56	61
	Chatellerault	agglomération	32	59	62	54	27	24
87	Limoges	Agglomération	65	59	62	37	34	46
88	Epinal	Bois de la Vierge	56	62	59	37	49	64
	Vittel	Le Haut de Dimont	56	58	61	37	45	64
89	Auxerre	Molesmes	64	61	33	30	58	32
	Sens	Gisy les Nobles	59	61	62	48	58	54
90	Belfort	Agglomération (V)	29	55	43	37	--	26

Chaines gratuites :

1	France 2 France 3 France 5 Arte La Chaine parlementaire Chaines locales
2	Direct 8 France 4 i>TELE Virgin17 BFM TV Gulli
3	Canal + (plages en clair)
4	M6 W9 NT1 Arte HD*
5	TF1 HD* France 2 HD* M6 HD*
6	TF1 NRJ 12 TMC

*Non reçues par ce terminal Astrell.
Exemple : TF1 est sur le
multiplexe R6.
TF1 est donc émise sur le canal
46 à Avigon (Dpt 84).

Astrell
