MODE D'EMPLOI AST942 011115 ASTRELL

Adaptateur numérique terrestre avec port USB

L'intérieur de votre terminal contient des composants soumis à haute tension ; n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les-appareils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontres un mot que vous ne comprendez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légarement humide sera parfait pour enlever la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, ridesaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou a proximé, des sources de flammes dues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l'environnement et de la reglementation, les piles usagées ne doivent pas être jetées avec les ordures menagères. Elles doivent être collectées, par exemple, dans votre point de vente ou un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente ou vous trouverez des containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prétez toute l'attention nécessaire au texte important qu'il repère.

Après l'extinction des chaînes analogiques, il est prévu un changement de fréquence pour les chaînes de la TNT.

En pratique, vous perdrez plusieurs chaînes, VOIRE toutes dans certaines régions. Cette perte de chaîne peut également survenir lors de réorganisation du réseau, par exemple pour accueillir de nouvelles chaînes. Pour recupérer vos chaînes, le plus simple consiste à réinitialiser l'appareil, comme expliqué au paragraph 7 page 13.

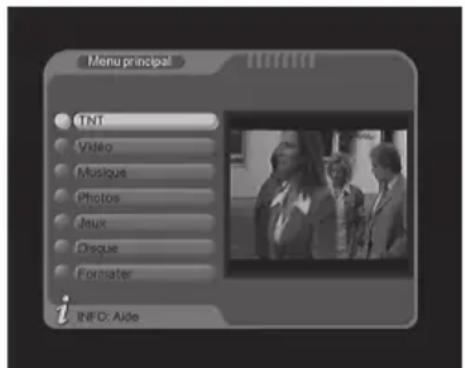

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENURemenu/sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / TNT / Configuration / TV.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur OK pour sélectionner le menu TNT.
• Appuyez sur la touche ↓ pour selectionner le menu Configuration puis appuyez sur OK.
• Appuyez sur la touche pour selectionner le sous-menu TV puis appuyez sur OK.

• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

SOMMAIRE

FR

1 Installation 06
2 Description de la télécommande 09
3 Description de l'adaptateur 10
4 Utilisation au quotidien 11
5 Personnelier la liste des chaînes 11
6 Blocage parental 13
7 Réinitialiser l'adaptateur 13
8 Options diverses 14
9 Radios 14
10 Utilisation avec un magnétoscope 15

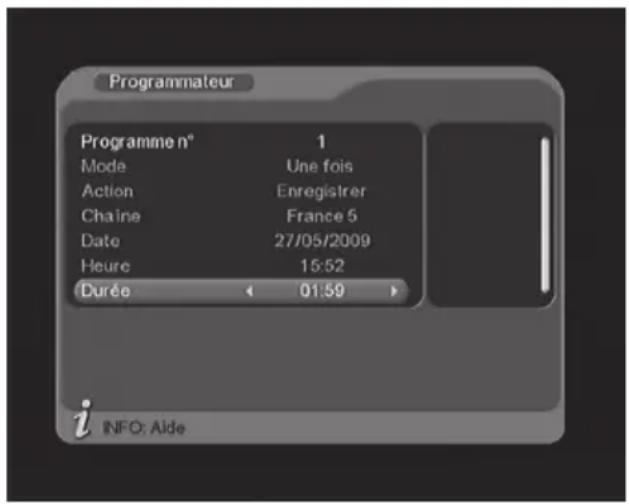

11Programmateurd'enregistrements 15
12 Recherche de chaînes 17

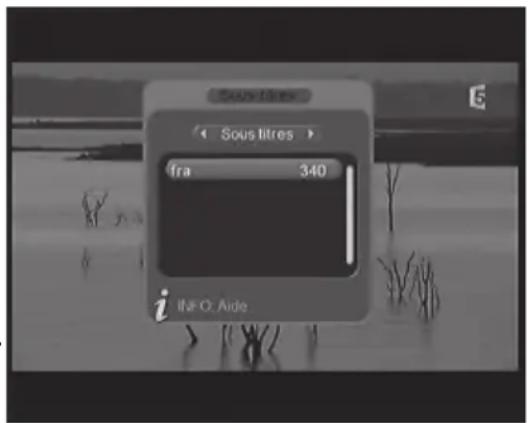

13 Sous-titres et télétexte 17
14 EPG 17
15 Lecteur/enregistreur numérique 18
16 En cas de probleme de reception 21
17 Glossaire 23
18 Canaux utilisés pour les émetteurs en service en 2009 24

Ce logo signifie qu'il ne faut pas jeter les apparèils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprene dé ces apparèils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

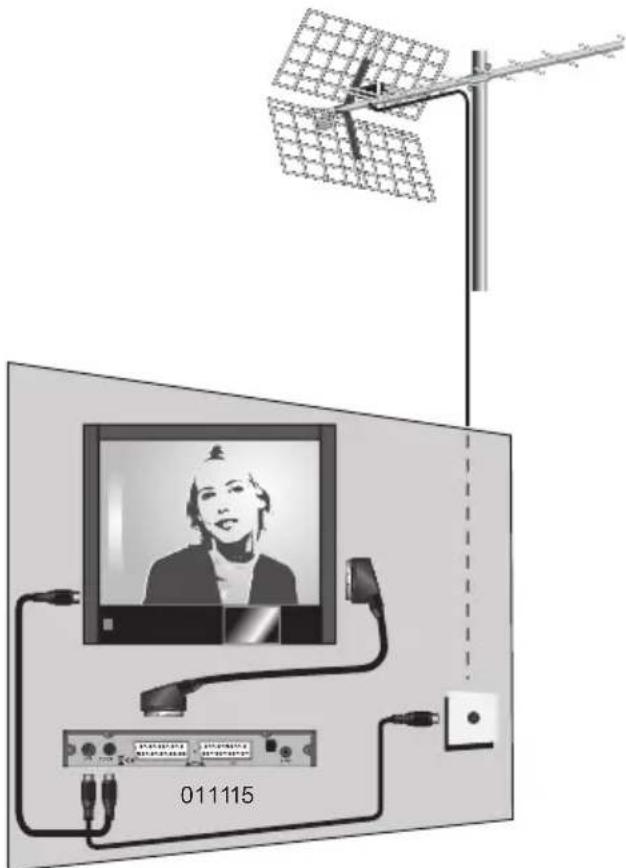

A - Installation simplifiée

L'adaptateur étant débranché du secteur, connectez directement l'antenne râteau à l'entrée ANT (I page 10) de l'adaptateur. Relief z'adaptateur et le télévisueur par un cable d'antenne masculifemelle. Ce cable permet de continuer à receivevoir les chaînes analogiques locales sur le télévisueur. L'absence de ce cable ne nuit pas à l'installation TNT. Reliefz le télévisueur à la sortie péritel TV de l'adaptateur. Insérez les piles dans la télécommande. Allumez le télévisueur et branchez l'adaptateur sur le secteur. Le voyant vert en façade s'allume.

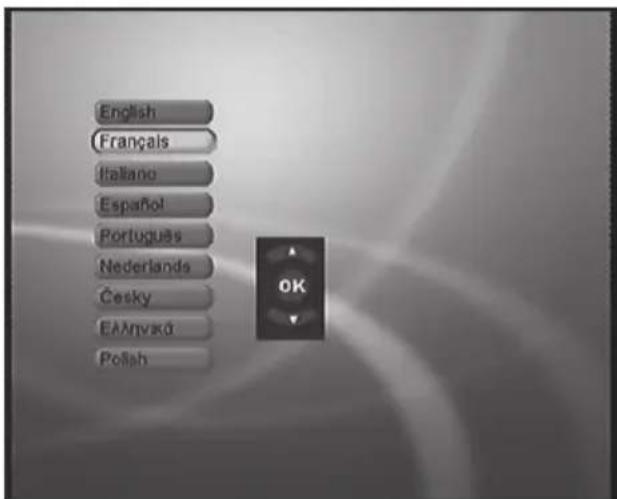

L'écran du téléviseur affiche un menu de selection de langue. Si ce n'est pas le cas, vérifie les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches , puis appuyez sur OK.

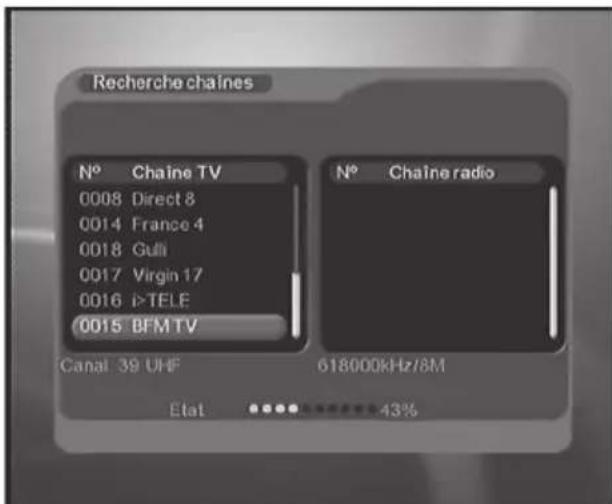

La recherche automatique de chaînes démarre. A l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'in installation de base est terminée.

Si la recherche se termine par un message indiquant qu'aucune chaine n'a ete trouvee, vous devrez intervenir sur votre antennne, comme explique au paragraphe suivant.

Cette intervention sur l'antenne peut également être effectue s'il vous manque des chaînes.

B - Calage / orientation de l'antenne

Aucune chaine n'a eté trouvée sur votre râteau actuel, c'est doncramersemblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennentd'un autre émetteur, il va falloir modifier l'orientation de votre ANTenne. Nousdistinguiers deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous étés censé capter le numérique.

Note : Pour les émetteurs en service à ce jour, la liste des canaux est indiquée en fin de cette notice.

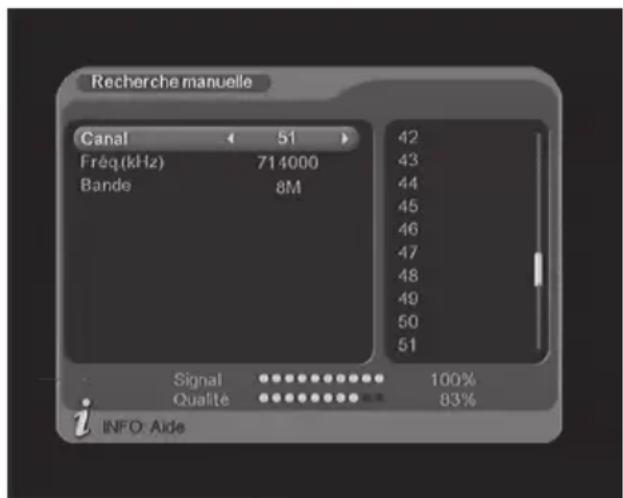

Cas n°1

Vous connaissiez au moins un numero de canal (compris entre 21 et 69) qui émet dans votre région (voir fin de cette notice).

• Allez dans MENU / TNT / Installation
• Entre le code secret (0000 en sortie d'usine)
• Sélectionnez Recherche manuelle
• Sur la ligne Canal,CHOISSEZ le canal adequat avec les flèches
• Patientez quelques secondes et observerz le graphe de Qualite.
• Tournez l'antenne pour maximiser la qualité. Lorsque vous approached de la direction de l'émetteur, la Qualité doit augmenter. Une qualité de 65%

est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le numero de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.

• Une fois la qualité maximale atteinte, serrez les écrous de fixation de l'antenne.
• Lancez une recherche automatique.
• Allez dans MENU / TNT / Installation / Recherche auto.

Vous receivez les chainines nationales en analogique et vous n'vez aucune idee de ce que vous pouze receivevoir en numérique.

Si vous étés certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggerons la méthode suivante :

Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de votre adaptateur Astrell. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / TNT / Installation / Recherche auto).

Si vous trouvez des chaînes que vous n'aviez pas trovées avec l'ancien râteau, remplacez tout simplement l'ancienne antennes par la nouvelle. Sinon, tournez l'antenne d'un huitière de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitière de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez deux fois sur la touche INFO pour afficher l'indicateur de qualité en bas. Tournez l'antenne pour maximiser la qualité. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

2 - Description de la télécommande

1 Touche MARCHE / ARRET. Permet de mettre en voille l'adaptateur ou de l'allumer.
2 Touches TV/VCR. Permit le passage entre le mode télévision et le mode magnétoscope.
3 Touches NUMÉRIQUES. Enutilisation normale, permet de taper le numéro de la chaine souhaïée. Dans le mode programmation, permet de rentrer les valeurs numériques.
4 Touches Vol+ / Vol-. Pour ajuster le volume. Dans le menu, permet de modifier les différents paramétres. Ces touches permettent également de changer de thème dans la liste des chaînes. Voir paragraphe 5C, page 12.
5 Touches CH+ - CH-. En utilisation normale, fait changer de chaine. Dans les menus, permet de passer d'une ligne à la suivante.
6 Touches de directions . Permettent de changer de chaînes comme les touches CH+/CH-.
7 Touches de directions. Pour ajuster le volume comme les touches VOL+/VOL-.
8 Touche OK. Permet de valider un besoin quand vous étés dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes par thème (voir paragraphe 5C page 12).
9 Touche S-T. Pour acceder aux sous-titres quand ils sont disponibles
10 Touche USB. Permet d'acceder directement au repertoire du périhérique USB où se trouvent les vidés.
11 Touche ① Touche info pour avoir de I'aide dans les menus.
12 Touche Permet de revenir à la chaine précédente.

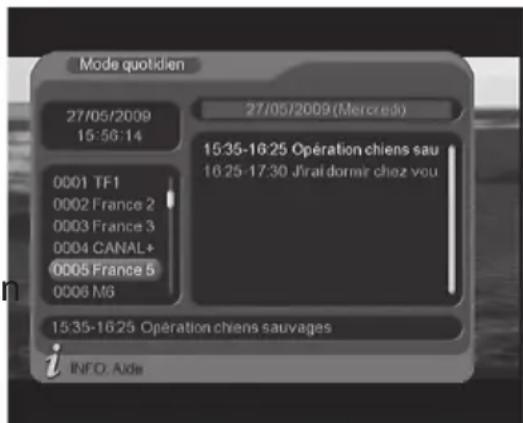

13 Touche EPG. Fait apparaitre le guide electronique des programmes.

affiche lesinfos du jour precedent.
affiche lesinfos du jour suivant.

14 Touche EXIT. Permet de quitter les menus et revenir en mode visualisation.
15 Touche MENU. Permit d'entrée dans le menu principal.
16 Touches de COULEURS utilisées dans certains menus.
17 Touches TV/RAD. Permit de basculer du mode TV en mode RADIO et inversement (si des radios sont diffusées).
18 Touche FAV. Pour acceder à la liste des chaînes favorites.
19 Touche MUTE pour couper et remetre le son.
20 Touche TXT. Pour acceder au magazine tetexte (Si diffusé. Pour info, diffuse uniquely sur TF1 à l'heure de réduction de cette notice).
21 Touche 16:9. Permet de changer le format d'écran. Il permet deCHOISIR entre differents modes de gestion des programmes 4:3 et 16:9.
22 Touche TIMER. Permit de programme un enregistrement.
23 Touche AUDIO. Permit de changer le format audio ou la langue disponible de la chaîne en cours.
24 Touche GAME pour acceder directement aux yeux. Notez que les yeux sont disponibles uniquement en angeais.
25 Touches dédiées aux ENREGISTREMENTS :

REC pour lancer un enregistrement sur le port USB.

STOP pour arreter l'enregistrement ou la lecture en cours.

PLAY pour lancer la lecture ou reprendre après une pause.

PAUSE pour faire une pause dans la lecture.

SLOW Permet de ralentir la lecture de la video du périhérique USB.

FRW pour un retour en arriere (des appuis successifs augmentent la vitesse de retard)

FFW pour une avance rapide (des appuis successifs augmentent la vitesse d'avance)

HH:MM . Non utilise sur ce modele.

FR

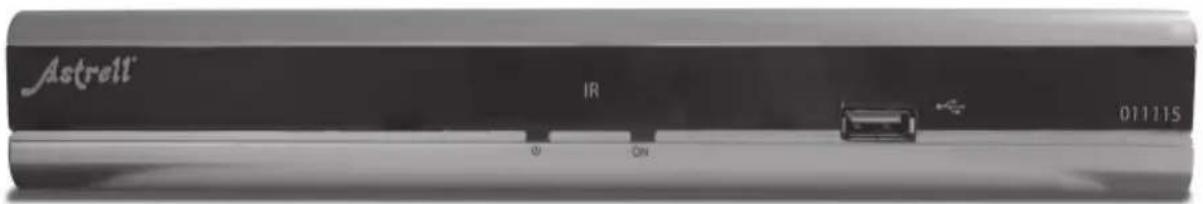

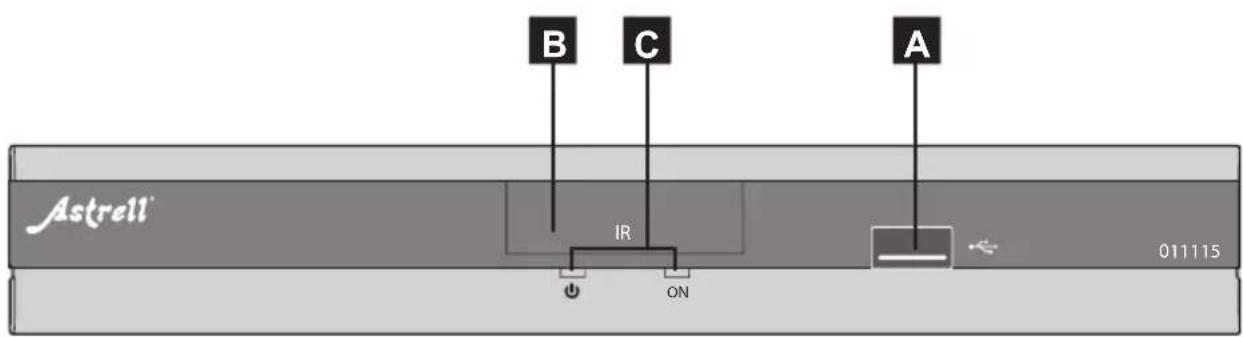

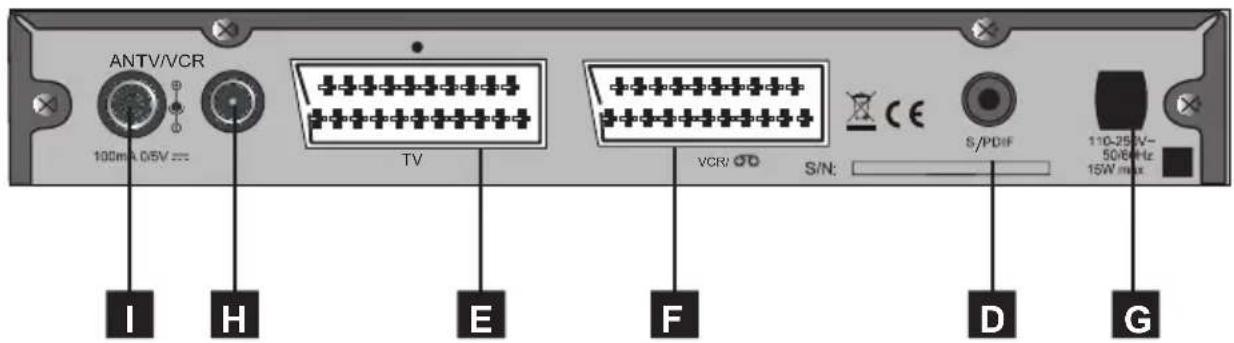

3 - Description de l'adaptateur

A Port USB.
B Récepteur infra-rouge (déetecte le signal infra-rouge de la télécommande).
C Indicateur d'etat. Rouge: en veille; vert: allumé.
D Sortie audio numérique.
E Sortie péritel TV. Pour connecter l'adaptateur au téléviseur.
F Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur lorsqu'il est en voille.
G Alimentation secteur.
H Sortie antennne, pour le téléviseur ou le magnétoscope.
1 Entrée antenne terreste (râteau).

4 - Utilisation au quotidien

FR

Enutilisationnormale,vousn'utiliserezqueles touches suivantesdontla fonctionestdecriteau paragrapheprecedent：

• Touches pour changer de chaîne.
• Touche pour couper et remettre le son.
• Touches numériques pour aller directement à une chaine.
• Touche OK pour acceder à la liste des chaînes TV.

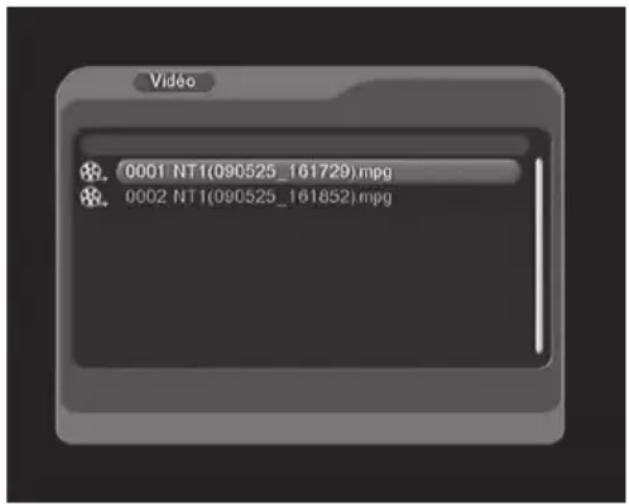

• Touche MENU/Video, Musique, Photos pour dire vos contenus multimedia.
• Touche EXIT pour sorting des menus

5 - Personneliser la liste des chaînes

Vous avez plusieurs possibilités pour personneliser la liste des chaînes. La première consiste à créé une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes. Vous pouver également grouper les chaînes par thème.

A - Chains favorites

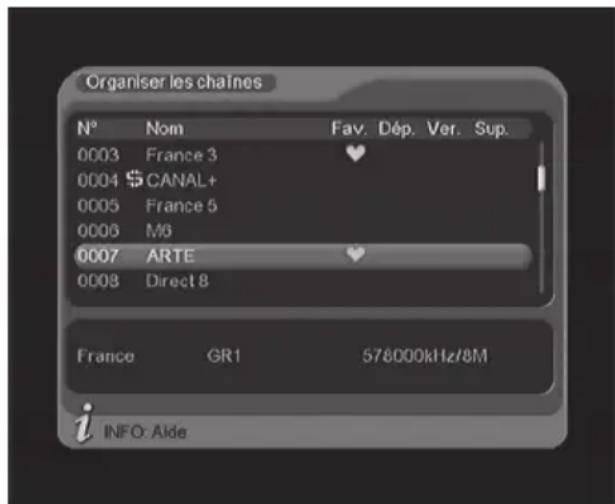

Sélectionner les chaînes

• Allez dans MENU / TNT / Chaines / Organiser les chaines.
• Avec les flèches , placez-vous sur la chaine que vous poulezmettre dans la liste FAVORIS.
• Appuyez sur la touche ROUGE, un coeur apparait après le nom de la chaine.
• Vous pouvez selectionner d'autreschains de la meme maniere.
• Quittez tous les menus avec EXIT quand vous avez terminé votre sélection.

Acceder a un chaine favorite

Pour acceder directement à l'une des chaînes favorites, appuyez sur la touche FAV et selectionnéz la chaine comme dans la liste principale.

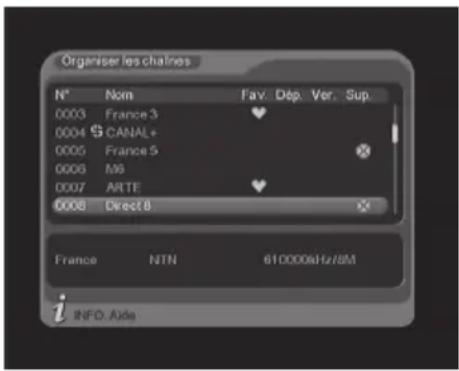

Effacer des chaînes

• Allez dans MENU / TNT / Châines / Organiser les chaînes pour acceder au menu d'edition des chaînes.
• Avec les flèches , placez-vous sur la chaine que vous poulez supprimer.
  Appuyer sur la touche BLEUE, une croix apparait derriere le nom de la chaine.
• Vous pouvez selectionner d'autres chaines de la même manière.
• Appuyez sur EXIT quand vous avez terminé votre sélection.
• Un menu de confirmation s'affiche, appuyer sur la touche « puis OK.
• Quittez tous les menus avec EXIT quand vous avons terminé votre sélection.

Déplacer des chaînes

• Allez dans MENU / TNT / Chânes / Organiser les chaînes pour acceder au menu d'edition des chaînes.
• Avec les flèches ▲▼, placez-vous sur la chaine que vous poulez déplacer.
• Appuyez sur la touche VERTE, des flèches apparaisSENT.
• Avec les flèches , déplacez la chaine vers sa nouvelle position.
• Tapez OK pour valider la nouvelle place.
• Quittez tous les menus avec EXIT quand vous avez terminé votre sélection.

Note: Déplacer une chaîne n' affecte pas son numéro logique (LCN). Par exemple, si vous mettez France 4 en 4ème position, elle gardera son numéro 14.

C - Themes

L'utilisation des thèmes modifie le fonctionnement de la touche OK. En sortie d'usine, la touche OK fait apparaitre la liste des chaînes complète, quand Aucun thème n'a été sélectionné pour une chaîne.

Dans le MENU TNT / Chaines / Classer par thèmes, vous pouvez affecter un thème à chaque chaîne.

Avec les touches numériques, vous pouvez changer de thème. Par exemple, si vous selectionné le thème Information, la liste des chaînes ne comportera que les chaînes que vous avez mis dans ce thème.

Vous ne pouvezCHOISIR qu'un seul thème par chaine. Ce faisant, en scélectionnant une chaine (soit en tapant son numéro, soit avec les touches ) vous sélectionné automatiquement le thème auquel cette chaine apparient. Par exemple, si vous avez mis W9 dans le thème Musique, dés que vous tapez

9, le terminal affiche cette chaine, puis la touche OK ne fait apparaitre que les chaines que vous avez mis dans le thème Musique.

Pour revenir à la liste complète, vous pouvez

• soit sélectionner la liste Aucun grâce aux flèches « »,
• soit taper le numero d'une chaine que vous n'avez affecté àaucun thème.

FR

6 - Blocage parental

Votre adaptateur Astrell est livre avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous poulez restreindre l'accès. Nous vous conseillons de le changer.

Modifier le mot de passer

• Allez dans MENU / TNT / Configuration / Contrôle parental.
• Sur la ligne Entrer ancien code, tapez les 4 chiffres du code actuel (0000 en sortie d'usine)
• Sur la ligne Entrer nouveau code, tapez les 4 chiffres de votre nouveau code
• Sur la ligne Confirmer nouveau code, entrez à nouveau ce code, ce qui évite des problèmes dus à une erreur de saisie. Un message Code changé apparait brièvement en cas de succès.

Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).

Bloquer des chaînes

• Allez dans MENU / TNT / Chânes / Organiser les chaînes.
• Sélectionnez avec les flèches la chaîne que vous poulez bloquer.
• Appuyez sur la touche JAUNE, un cadenas apparait après le nom de la chaine.
• Vous pouvez selectionner de la meme maniere d'autres chaînes.
• Quittez tous les menus avec EXIT quand vous avez terminé.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifie la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (châines favorites, radios, etc.) seront perdues.

• Allez dans MENU / TNT / Réinitialisation.
• Entre le code secret (0000 en sortie d'usine).
• Validator par OK.
• Un menu de confirmation s'affiche, appuyer sur la touche « puis OK.
• L'adaptateur affiche alors le menu de selection dans la langue.

Options TV

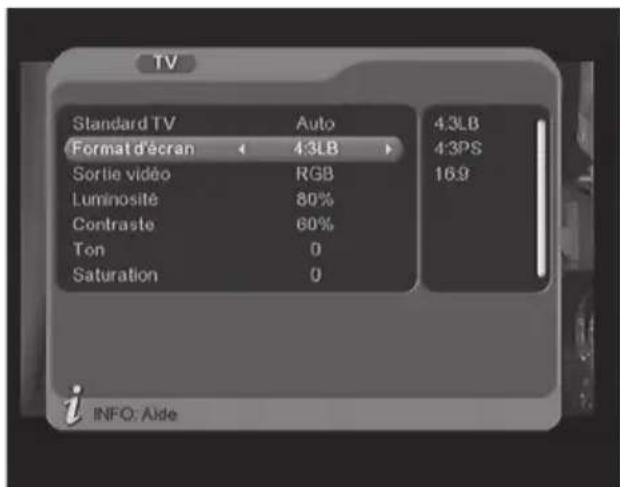

Dans MENU / TNT / Configuration / TV sont regroupées diverses options. Sur la ligne Standard TV, vous pouze forcer un mode video. Laissez Auto.

Le menu Format d'écran permet deCHOISIR entre differents modes de gestion des programmes 4:3 et 16:9

Si vous avez un téléviseur 4:3 (normal)

4:3 PS Mode «Pan & Scan» Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et.gauche.
- 4:3 LB Mode «LetterBox» Les images 16:9 seront affichées entièrement, avec des bandes

noires en haut et en bas. Vous ne perdez rien de l'image.

Dans chacun de ces deux modes,les images 4:3 seront affichées de maniere normale sur la totalité de l'écran 4:3.

Si vous avez un téléviseur 16:9 :

16:9 Mode Automatique. Si votre téléviseur est reglé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.

La ligne Sortie video permet deCHOISIR DIFFÉRents modes, nous vous conseillons de laisserz RGB.

Les lignes suivantes permettent d'ajuster la luminosité et les couleurs.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche TV/RAD, vous entrez dans le mode radio. Dès lors, la touche OK fait apparaitre la liste des radios, et vous ne voirz plus d'images à l'écran.

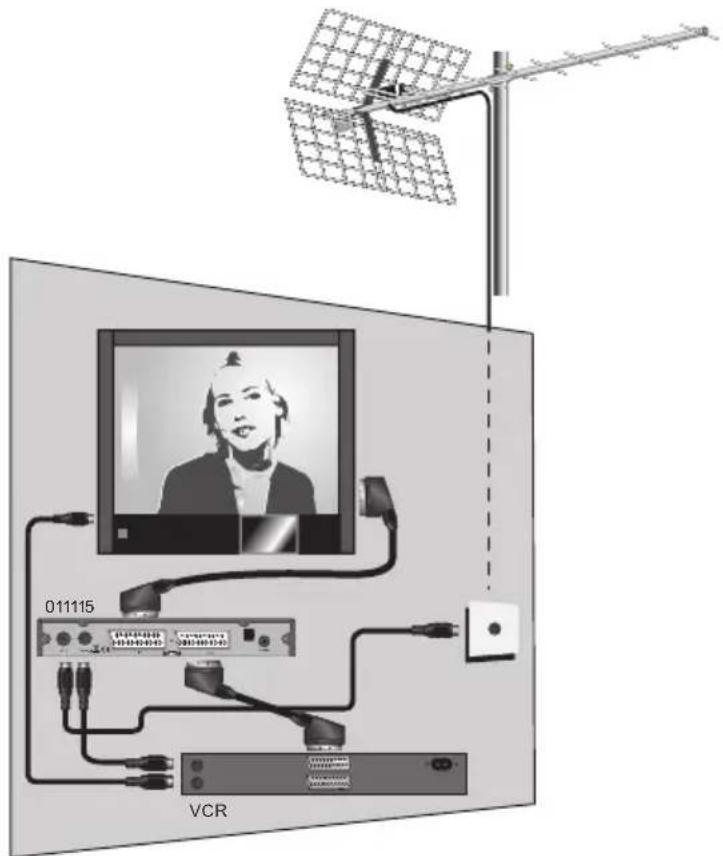

10 - Utilisation avec un magnétoscope

FR

Connectez simplement votre magnétoscope sur la péritel VCR de l'adaptateur.

Pour enregistrer une chaine, commencez par visualiser la chaine sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaine AV du magnétoscope (0, AUX, EXT,...).

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaine en selectionnant la chaine 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH.

Pour dire une cassette, mettez l'adaptateur en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur l'adaptateur. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistrleurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHÂINE ET ENREGISTRER UNE AUTRE CHÂINE EN MÂME TEMPS.

11 - Programmateur d'enregistrements

Vous pouvez programmermer jusqu'à 8 enregistrements differés. Pour programmermer un enregistrement sur une chaine, commencez par visualiser cette chaine en tapant son numéro, ou en y accédant avec la touche OK.

FR

• Appuyez sur la touche TIMER
• La ligne Programme n° vous propose le premier programme disponible (1 la première fois)
• Sur la ligne Mode,CHOISISEZ Une fois avec les flèches ,ce qui signifie que vous voulez programmer un événement unique.
• Choisissez Journalier pour programmer un enregistrement tous les jours à la même heures ou Hebdo pour un enregistrement qui a lieu chaque joursioir,par exemple. Choisissez NON pour désactiver un timer sans le supprimer de la liste.
• Sur la ligne Action,CHOISSEZ Enregistrer avec les flèches

Choisissez Enregistrer pour programmer un enregistrement sur le disque dur externe ou VCR pour un magnétoscope.

• La ligne Chaine, indique la chaine que vous étiez en train de regarder. Vous pouvez encore la changer en tapant et en selectionnant une autre

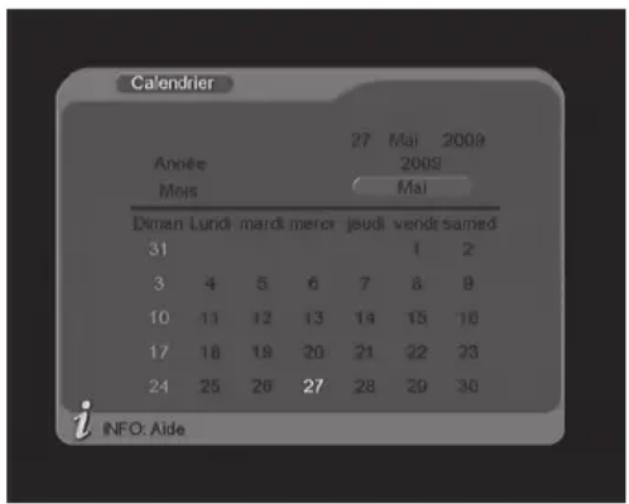

• Sur la ligne Date, entrez la date de l'émission à enregistrer. Appuyez sur les touches pour afficher le calendrier.
• Sur la ligne Heure, entrez l'heure de début d'enregistrement
• Sur la ligne Durée, entrez la durée d'enregistrement (ex 0130 pour une durée d'une heures et demie)
• Appuyez sur OK, un message vous indique que les données s'enregistrrent en mémoire.
• Tapez EXIT pour sortir du mode programmation.

SI VOUS AVEZ CHOISI L'ACTION «VCR», FAITES MAINTENANT UNE PROGRAMMATION SUR VOTRE MAGNETOSCOPE, POUR QU'IL ENREGISTRE SA CHAINE AV (AUX, EXT,...) AU MEME MOMENT.

12 - Recherche de chaînes

FR

Cette opération est à faire des que vous perdez une chaine ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / TNT / Installation.
• Entrez le code secret (0000 en sortie d'usine)
• Sélectionnez le menu Recherche Auto.
• Le menu de recherche de chaînes s'affiche et indique les chaînes trouvées.

13 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigèons cette notice). Pour y acceder :

• Appuyez sur la touche TXT et validez par OK.
• Tapez EXIT pour quitter le télétexte.

Certaines émissions peuvent être sous-titrées. Pour acceder aux sous-titres, appuyez sur la touche S-T puis selectionnez avec la flèche la ligne fra et validez par OK.

14 - EPG

Appuyez sur la touche EPG pour acceder au guidelectronique des programmes. Avec les flèches , vous pouvez selectionner les chaînes.

La partie droite liste les émissions en cours et suivante(s). En France, la plupart des chaînes ne diffusent que la description de l'émission en cours et la suivante. Certaines chaînes (ex NT1) diffusent un guide sur plusieurs jours.

Pour plus d'information sur l'émission,

appuyez sur la flèche pour activer la fenêtre de droite, Sélectionnez l'émission de votre可以选择 et appuyez sur la touche OK. Les touches « » permettent de naviguer sur les jours suivants.

En appuyant sur la touche bleue, vous entrez directement dans leprogrammateur de manière à programmer un enregistrement différé. Pensez à régler la ligne Action correctement (VCR pour un enregistrement sur un magnétoscope,

Enregistrer pour un enregistrement sur un disque externe)

FR 15 - Lecteur/enregistreur numérique

Description rapide.

Ce paragraphe déscrit de manière très rapide le fonctionnement général. Il est important de dire les paragraphs suivants où vous trouvrez tout ce qu'il faut savoir pour utiliser correctement le port USB.

Une fois le disque dur ou la clef USB connecté sur le port USB en façade, vous pouvez enregistrer une émission en appuyant sur la touche REC. Appuyez sur STOP pour arrêtier l'enregistrement. Vous pouvez dire votre

enregistrement à partir du MENU / Video, avec un ordinateur, ou sur un autre adaptateur Astrell.

Les menus /Photos et /Musique permettent également de visualiser les images et écouter les fichiers musicaux stockés sur le disque dur.

Type de medias acceptés

Le port USB en façade est prévu pour accueillir un disque dur externe ou une cef USB.

Le disque externe doit être formaté avec le système FAT32. Si vous disque dur externe compte plusieurs partitions FAT32, seule la première est utilisable par votre adaptateur. Si un disque n'est pas reconnu (message d'erreur Media USB absent), utilisez votre ordinateur pour vérifier le format (clic droit / propriétés dans l'explorateur de fichiers de Windows). Si vous disque est formaté NTFS, ce qui est assez souvent, vous devrez créé une partition FAT32 dédiée à votre adaptateur.

Votre adaptateur Astrell est principalement conçue pour fonctionner avec des disques durs externes à alimentation autonome (auto-alimenté), c'est-à-dire les disques que vous doivent brancher sur le secteur grâce à une alimentation dédiée. Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si

vous rencontres un problème avec un modele particulier, n'hésitez pas à nous contacter pour nous informer du modele qui poserait problème.

Bien que non garanti, le fonctionnement avec des disques dur auto-alimentés, des clés USB, des lecteurs MP3, voire des apparciels photos, est souvent possible. Encore une fois, sous la condition minimale d'être formaté FAT32.

Astrell décline toute responsabilité en cas de perte de données sur le média due à une utilisation avec l'adaptateur TNT. Nous vous conseillons de sauve-garder vos données au préalable, et de dédier un disque uniquement à cet usage.

Enregisterre une chaine

Pour lancer l'enregistrement de la chaine que vous regardez, appuyez simplement sur la touche REC de votre télécommande. Soyez conscient des points suivants :

• C'est à vous de vérifier que le support d'enregistrement contient suffisamment d'espace libre pour partager vos enregistrement. En général, vous pouvez compter sur un besoin de 1,5 Go par heures d'enregistrement. Une fois le support suture, l'enregistrement s'arrête.
• L'enregistrement concerne uniquement la video et l'audio principal de la chaine. Les composantes supplémentaires comme les sous-titres, les voies audio multiples, le télétexte etc. ne sont pas stockées.
• Lorsque vous arrêtez l'enregistrement, un fichier au format .mpg est créé dans le réseau PVR du support. Ce fichier peut être lu par votre adaptorateur Astrell à partir du menu Video, ou par un ordinateur. Il n'est pas possible de modifier le nom des fichiers avec votre adaptorateur, mais c'est tout a fait possible avec l'ordinateur.
• Les fichiers créés ont une taille maximale de 3,8Go. Aussi, si vous enregistrez un programme qui dure plus de trois heures environ, un second fichier sera créé. A la lecture, ce sera transparent puisque la lecture de la plage suivante se lance automatiquement lorsque la fin de la plage en cours est atteinte.

Lire un enregistrement

• Allez dans MENU / Video.
• Sélectionnez / 0001 sda1 qui est l'unité par défaut. Note : si vous connectez un disque multi-partition ou plusieurs medias via un concentrateur, vous aurez àCHOISIR PARMI PLUSieurs UNITS.

• La liste des repertoires présents sur le disque est listed, choisissez le repertoire PVR qui contient la liste des enregistements.

• Sélectionnez l'enregistrement avec les flèches et validez par OK.

• Une fois la lecture de l'enregistrement terminée, l'appareil passé automatiquement à l'enregistrement suivant. Appuyez sur STOP puis 4 fois EXIT pour revenir en mode TV.

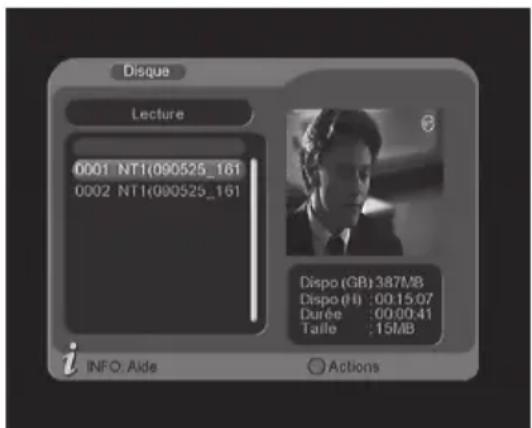

Gérer le disque

Le menu Disque permet l'édition et la gestion des enregistements du répertoire PVR. Vous pouvez sélectionner un fichier avec les flèches et afficher la taille ainsi que la durée de l'enregistrement. La touche VERTE "ACTIONS" vous permit de sélectionner 3 MODES :

Quand vous entrez dans le menu Disque vous est par défaut dans le mode Lecture

• Lecture: Appuyez sur OK fait apparaitre un aperçu dans la fenêtre de droite.
• Effacer : Pour effacer l'enregistrement sélectionnez-le, appuyez sur OK, sélectionnez OUI puis appuyez sur OK.
• Tout supprimer : Pour effacer tous les enregistrements contenus sur le disque dur, appuyez sur OK, Sélectionnez OUI puis appuyez sur OK.

Lire un contenu multimédia.

Outre les enregistrents faits par l'appareil lui-même, vous pouvez dire d'autres videos stockées sur le périphérique. L'accès à ces contenus se fait par le MENU / Videos, de la même manière qu'expliqué dans le paragraphe «Lire un enregistrement» (page 19). La plupart des fichiers .AVI ou .MPG sont supportés.

De la même manière, les photos sont accessibles par le MENU / Photos. Une fois que vous avez sélectionné une photo, appuyez sur la touche OK pour l'afficher, un second appui sur OK lance le diaporama. Pour stopper le diaporama et revenir à l'écran de besoin des photos, appuyez sur u EXIT.

Votre adaptateur Astrell permet egressement de dire les fichiers musicaux par le MENU / Musique.

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme Cause possible Solution(s) à essayer
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Viete antenne pointe vers un émetteur analogique, alors que les chaînes numériques sontémises sur un autre émetteur.	Modifiez l'orientation de votre Antenne(voir paragraphe 1B page 7).
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.Vous habitez en appartement.	Viete système d'antenne collective n'est pas adapté au numérique terrestre.	Consultezairevpropriété ou vrotesyndic de co-propriété.
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Viete zone n'est pas encore couverte par le numérique terrestre.	Aucune solution dans l'immédiat. Attendez que voitre zone soit couverte.
Vous receivez certaines chaînes numériquescorrectement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous receivez, la qualité de réception n'est pas très élevé. En analogique,votre image n'est pas parfaite.	Vous estés situé loin de l'émetteur.	1 - Essayez un amplificateur d'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vous une antennaplus performante.

Symptôme Cause possible Solution(s) à essayer

Vous receivez toutes leschainsines numériques, maisla réception est perturbée àcertains moments (quand unappareil électrique s'allume,par exemple).	Vous étés perturbépar des parasites.	1 - Remplacez lecordon TV qui va dela prise TV à votreterminal par un cordonà blindage renforcé.2 - Remplacezles accessoires(répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et laprise.
Vous receivez certainsmultiplexes (certains canaux) mais d'autres sont perturbésou pas reçus du tout.	Vous étés victimed'échos.	1 - modifier légèrementl'orientation del'antenne.2 - remplacez l'antennpar une nouvelle ayantdes grilles anti-échosplus performantes.
Vous receivez certainsmultiplexes (certains canaux) mais les canaux supérieuresà 60 sont perturbés ou pasreçus du tout.	Votre antennecoupe le haut dela bande UHF.	Procurez-vous uneantenne performante sur toute la bande UHF.
Vous receivez les canauxcompris entre 21 et 35, maispas ceux compris entre 36 et69 (ou l'inverse).	Votre antennene capte qu'une partie de la bande UHF.	Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF.
Votre réception est correctéla plupart du temps, maiselle est perturbée quand ilpleut, ou à certains momentsapparemment aléatoires.	Vosés enlimite de zone.	Procurez-vousune antenne plusperformante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toutefois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximé d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (teléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

17 - Glossaire

FR

Adaptateur	Appareil permettant de receiveoir les chanes en clair de la TNT.
Terminal	Equipement final d'une communication. Cet adaptateur est un terminal numérique.
Analogue	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l'arrivée du numérique, l'analogue terrestre est vous à disparaitre en 2011.
Canal	Numéro donné à une bande de fréquence. En UHF, les canaux sont numériotés de 21 à 69.
Emetteur	Pylône truffé d'antennes qui retransmet des chanes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chanînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Vote terminal peut receiveoir toutes les chanînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chanînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service en 2009, la liste des canaux est indiquée en fin de cette notice.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permit de diffuser plus de chanînes que l'analogue. Les chanînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replaceront, à terme, les chanînes analogiques en transmission terrestre. Attention, une même chanîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de vote râteau doivent donc être horizontaux.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».
TNT	Télévision Numérique Terrestre.

Dpt	Ville	site	R 1	R 2	R 3	R 4	R 5	R 6
01	Gex	Gex Nord Est	55	45	39	61	--	58
02	Hirson	Landouzy	62	59	60	63	57	35
	St Quentin	Sud	36	58	60	29	63	35
03	Montluçon	Agglomération	39	54	37	53	34	65
05	Gap	Mt Colombis	57	25	51	22	54	28
		agglomération	57	25	51	22	54	28
06	Cannes	Vallauris	23	26	34	53	48	42
	Nice	Mont Alban	38	31	34	49	48	42
	Menton	Cap Martin	47	31	44	41	67	63
	Grasse	agglomération	23	26	34	53	48	42
07	Aubenas	Nord	38	35	40	43	54	46
	Privas	Sud	44	49	50	41	30	33
08	Charleville-Mezière	Sury	32	47	24	22	27	35
09	Saint Girons	Sud	30	48	50	22	26	36
10	Troyes	Les Riceys	25	22	41	36	26	28
11	Carcassonne	Montagne Noire	65	31	59	57	62	60
12	Rodez	Est (V)	46	25	28	52	53	38
		Sud-Ouest	46	25	28	52	53	38
13	Marseille	Massif de l'Etoile	62	59	28	25	22	30
		Pomegues	62	59	28	25	22	30
	Roquevaire	agglomération	45	59	28	25	22	30
14	Caen	Caen Nord	31	30	32	33	50	58
		Mont Pincon	26	34	49	23	29	58
15	Aurillac	Agglomération	42	34	37	39	50	45
16	Angoulème	agglomération	29	59	62	54	27	24
	Ruelle	agglomération	29	59	62	54	27	24
17	La Rochelle	Mireuil	53	59	62	54	50	56
	Saintes	agglomération	37	59	62	54	27	24
18	Bourges	Collines du Sancerrois	35	24	63	27	60	32
19	Brive	Lissac	28	41	38	51	44	47
	Ussel	Meymac	49	41	52	55	44	47
20	Ajaccio	Baie d'Ajaccio	29	26	42	38	59	53
	Bastia	Serra di Pigno	23	40	34	45	37	29
	Porto Vecchio	Nord-Ouest	33	27	30	38	28	39
21	Dijon	Nuit St Georges	25	50	63	66	32	28
		agglomération (V)	53	50	63	66	32	28
22	Guingamp	agglomération	30	46	43	40	37	32
	Saint Brieuc	agglomération	60	22	25	23	37	26
23	Guérét	St-Léger-le-G.	34	31	37	55	66	32
24	Bergerac	Audrix	33	42	45	39	22	30
	Perigueux	agglomération	63	42	45	39	--	30
		Sud	63	42	45	39	--	30
25	Besançon	Brégille	35	48	58	51	60	63
	Montbéliard	Fort-de-la-Chaux (V)	29	55	43	58	--	32
26	Valence	Agglomération	52	49	50	55	30	33
	Romans-sur-Isère	agglomération	52	49	50	55	30	33
27	Evreux	Agglomération	52	38	43	46	37	40
	Vernon	agglomération	41	38	43	46	51	44
28	Chartres	Montlandon	41	38	49	31	37	56
		agglomération	41	38	23	31	37	40
	Dreux	agglomération	41	38	42	31	37	36
29	Brest	Monts d'Arrière	30	22	25	23	28	26
		agglomération	30	22	25	23	28	26
	Quimper	agglomération	30	53	56	48	58	50
30	Ales	Agglomération	40	59	57	41	54	46
		Mont Bouquet	31	59	63	41	54	37
	Nimes	Sud-Est	63	59	51	41	54	46
31	Toulouse	Toulouse E st	56	49	52	51	55	53
		Pic du Midi	54	48	50	22	26	36
32	Auch	agglomération	63	48	50	22	26	36
33	Arcachon	Agglomération	23	37	46	31	34	30
	Bordeaux	Caudéran	23	26	22	32	36	30
		Bordeaux Est	23	59	62	44	41	30
34	Montpellier	St-Baudille	49	55	51	52	54	37
35	Rennes	Bécherel	35	46	43	40	37	32
36	Argenton-sur-Creuse	Malicornay	39	45	63	36	60	42
37	Tours	Chissay	34	38	63	48	37	51
38	Grenoble	Tour sans Venin	37	21	24	31	27	34
	Voiron	Montaud	32	21	24	31	27	34
41	Blois	agglomération	34	38	63	48	37	51
42	Roanne	Agglomération	21	60	63	37	24	27
	St E tienne	Croix du Guizay	50	23	39	54	29	26
43	Le Puy-en-Velay	Agglomération	45	42	51	48	54	26
44	Nantes	Nantes Sud Est	28	44	62	25	27	24
45	Orléans	La Plaine Poteau	46	38	63	48	40	51
47	Agen	Agglomération	49	42	45	51	52	55
	Cahors	Nord	23	49	52	64	55	60
		Sud	23	49	52	64	55	60
	Villeneuve sur Lot	Nord	33	42	45	39	--	30
48	Mende	Agglomération	27	21	24	48	32	38
49	Angers	Rochefort-sur-Loire	51	40	56	43	48	46
50	Cherbourg	Digosville	63	34	49	53	57	32
	Mortain	agglomération	54	65	56	48	53	62
	SaintLo	agglomération	39	42	49	53	57	32
51	Reims	Hautvilliers	32	31	37	34	45	42
52	Chaumont	Chalindrey le Cognelot	34	42	61	40	45	64
	St Dizier	agglomération	23	47	41	44	26	28
53	Laval	Mont Rochard	59	38	56	61	37	62
54	Nancy	Malzéville	27	47	61	58	24	65
	Longwy	Bois des Châ	33	56	50	22	25	69
55	Bar le Duc	Willercourt	49	47	41	44	45	52
		agglomération	33	47	57	44	60	63
	Verdun	Septsarges	33	25	50	22	--	69
56	Lorient	Ploemeur	31	35	64	33	61	32
	Vannes	Landes les Lanvaux	57	46	64	49	61	59
57	Forbach	Kreutzberg	33	56	61	54	--	36
	Metz	Luttange	33	56	61	58	--	36
	Saarrebourg	Donon	41	47	61	54	--	51
59	Lille	Lambersart	36	29	32	30	33	35
		Bouvigny	23	48	26	30	31	35
	Dunkerque	Mont des Cats	44	48	32	30	31	35
	Maubeuge	Rousies	44	47	26	41	31	35
	Valencienne	Marly	52	59	26	36	31	35
61	Alençon	Monts d'Amain	39	65	49	31	37	58
62	Boulogne s/ mer	Mont Lambert	44	28	51	41	65	35
63	Clermont-Ferrand	Puy de Dôme	50	31	37	53	34	32
64	Bayonne	La Rhune	65	42	51	49	62	57
66	Perpignan	Pic de Neulos	23	21	24	26	27	39
67	Strasbourg	Nordheim	48	47	61	22	69	51
68	Montmélian	Le Fort	62	21	25	63	59	22
	Mulhouse	Belvédère	53	55	54	37	66	65
69	Lyon	Fourviere	56	36	21	54	27	24
		Mont Pilat	45	36	39	54	42	47
70	Vesoul	agglomération	51	43	54	40	38	46
71	Autun	Bois du Roi	47	39	63	66	52	68
	Le Creusot	Mont Saint Vincent	58	39	24	61	36	64
	Macon	Bois de Cenves	53	50	39	37	32	47
72	Le Mans	Mayet	26	23	22	31	37	36
73	Chambéry	Mont du Chat	62	48	51	54	59	47
	St Jean de Maurienne	Est	27	33	25	63	57	30
74	Annecy	Agglomération	45	22	25	42	67	28
	Cluses	Cluses Nord Est	35	23	39	26	--	29
75	Paris	Sud / Villebon	35	56	60	63	51	57
		Nord / Sannois	35
		Est / Chennevierres	35	54	60	63	51	57
		Tour Eiffel	35	21	27	24	29	32
76	Dieppe	Agglomération	57	42	45	39	60	63
	Le Havre	Harfleur	48	42	57	63	54	58
	Neufchâtel-en-Bray	Croixdalle	55	52	27	24	37	58
	Rouen	R Rouen Sud	29	21	27	24	37	32
77	Meaux	Agglomération	55	63	64	60	45	42
78	Mantes	Maudétour	48	38	43	46	51	40
79	Niort	Canton de Melle	37	59	62	54	27	24
	Parthenay	Amailloux	57	59	62	54	48	36

FR

80	Abbeville	Maison Plaine	29	25	33	39	37	58
	Amiens	Saint Just	36	50	43	46	53	40
		agglomération	29	55	33	39	37	35
81	Albi	Agglomération	53	56	49	37	55	34
83	Hyères	Cap Benat	23	26	32	45	63	29
	Saint-Raphaël	Pic de l'Ours	23	26	34	53	48	42
	Toulouse	Cap Sicié	55	47	50	49	53	52
	Draguignan	Sud-Ouest	22	24	34	54	48	27
84	Avignon	Mont Ventoux	43	59	51	41	54	46
85	La Roche-sur-Yon	agglomération	46	44	62	25	27	24
	La Tranche s/ mer	agglomération (V)	21	59	62	54	27	24
	Les sables d'Olonne	agglomération	64	44	62	25	27	24
		Nord	64	44	62	25	27	24
86	Poitiers	Agglomération	50	59	62	53	56	61
	Chatellerault	agglomération	32	59	62	54	27	24
87	Limoges	Agglomération	65	59	62	37	34	46
88	Epinal	Bois de la Vierge	56	62	59	37	49	64
	Vittel	Le Haut de Dimont	56	58	61	37	45	64
89	Auxerre	Molesmes	64	61	33	30	58	32
	Sens	Gisy les Nobles	59	61	62	48	58	54
90	Belfort	Agglomération (V)	29	55	43	37	--	26

Chaines gratuites :

1 France 2 France 3 France 5 France 4 Arte La Châîne parlementaire

2 Direct 8 TMC i >TELE Virgin 17 BFM TV Gulli

3 Canal + (plages en clair)

4 M6 W9 NT1

5 tests

6 T F1 NRJ 12

Example: TF1 est sur le multiplexe R6.
Elle est donc émise sur le canal 46 à Avignon.

Produit fabriqué en Asie.
