011106 - Recepteur ASTRELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Récepteur ASTRELL 011106, compatible avec divers systèmes de transmission.
Fréquence de fonctionnement	Non spécifiée.
Connectivité	Ports d'entrée/sortie pour connexion avec d'autres appareils.
Utilisation	Conçu pour recevoir des signaux audio/vidéo dans des installations domestiques ou professionnelles.
Installation	Installation simple, avec un guide d'utilisation fourni.
Maintenance	Vérification régulière des connexions et mise à jour du firmware si disponible.
Sécurité	Respecter les normes de sécurité électrique lors de l'installation.
Informations générales	Produit garanti 2 ans, service client disponible pour assistance technique.

FOIRE AUX QUESTIONS - 011106 ASTRELL

Comment réinitialiser le récepteur ASTRELL 011106 ?

Pour réinitialiser le récepteur, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi mon récepteur ne capte-t-il pas les chaînes ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que le récepteur est configuré pour effectuer une recherche de chaînes.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le récepteur est correctement branché à une source d'alimentation. Testez avec une autre prise ou un autre câble d'alimentation si nécessaire.

Comment mettre à jour le logiciel du récepteur ASTRELL 011106 ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du logiciel', puis suivez les instructions à l'écran pour télécharger et installer la dernière version.

Mon récepteur affiche un message d'erreur, que faire ?

Notez le message d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Vous pouvez également essayer de réinitialiser le récepteur.

Comment ajuster le volume sur le récepteur ASTRELL 011106 ?

Utilisez la télécommande fournie et appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer le volume.

Puis-je connecter le récepteur à un téléviseur via HDMI ?

Oui, le récepteur ASTRELL 011106 est compatible avec les connexions HDMI. Assurez-vous d'utiliser un câble HDMI de bonne qualité.

Y a-t-il une garantie pour le récepteur ASTRELL 011106 ?

Oui, le récepteur est généralement couvert par une garantie de 2 ans. Conservez votre preuve d'achat pour toute réclamation.

Comment changer la langue des menus du récepteur ?

Dans le menu des paramètres, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste disponible.

Que faire si le signal est faible ou intermittent ?

Vérifiez les connexions de l'antenne et repositionnez-la si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles obstruant le signal.

MODE D'EMPLOI 011106 ASTRELL

Adaptateur numérique terrestre

A LIRE ABSOLUMENT

FR

L'intérieur de votre terminal contient des composants soumis à haute tension n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les-appareils audio-video ne sont pas reliés à la terre, vous pouze donc ressentir des décharges électriques (non dangereuses) en touchant deux-appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les-appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontres un mot que vous ne comprendez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brievement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou a proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas etre exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit etre place sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisement accessible.

Par respect de l'environnement et de la réglementation, les piles usagées ne doivent pas'être jetées avec les ordures menagères. Elles doivent être collectées, par exemple, dans votre point de vente ou un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V (non fournies). Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvrez des containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prétez toute l'attention nécessaire au texte important qu'il repère.

La programmation du terminal se fait par l'intermédiaire des menus.

Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous direz :

• Allez dans MENU / Installation / Recherche manuelle.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche ↓ pour sélectionner le menu Installation et appuyez sur OK.
• Appuyez sur la touche ↓ pour sélectionner le sous-menue Recherche manuelle.

• Appuyez sur OK pour valider.

• Vous remarquerez que les mots écrits en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

SOMMAIRE

FR

1 Installation 06
2 Description de la télécommande 10
3 Description de l'adaptateur 12
4 Utilisation au quotidien 13
5 Personnelier la liste des chaînes 13
6 Blocage parental 15
7 Réinitialiser l'adaptateur 16
8 Reglages de I'ecran 16
9 Radios 17
10 EPG 18
11 Enregistrements 18
12 Recherche de chaînes 20
13 Telecommandes universelles 21
14 Sous-titres et telétexte 21
15 En cas de probleme de reception 22
16 Glossaire 24
17 Canaux utilisés pour les émetteurs en service à ce jour 25

1 - Installation

FR

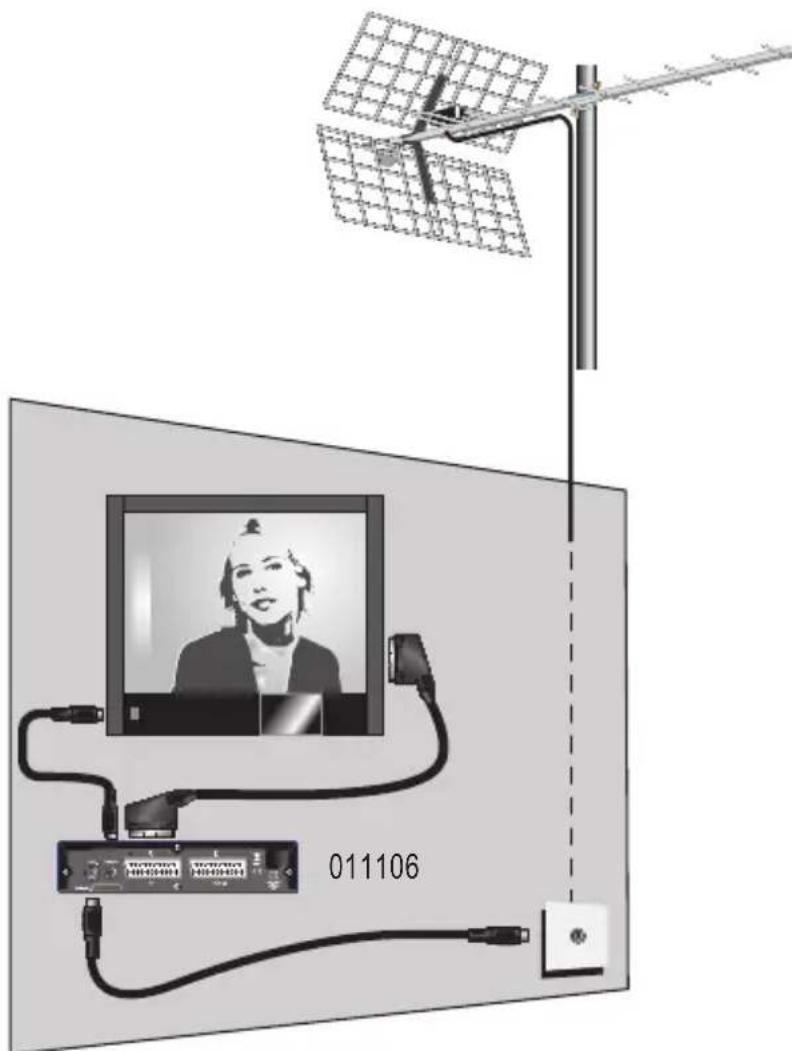

A - Installation simplifiée

Référez-vous au schéma d'installation ci-dessous.

Le terminal étant débranché du secteur, connectez directement l'antenne râteau à l'entrée ANT (H page 12) du terminal. Dès maintainant, reliez l'adaptateur et le télévisueur par un cable d'antenne mâle/femelle. Ce cable permet de continuer à receivevoir les chaînes analogiques (si elles sont toujours diffusées) sur le télévisueur, par exemple pour enregistrer une châne TNT tout en regardant une châne en analogique sur le télévisueur. L'absence de ce cable ne nuit pas à l'installation TNT. Reliez le télévisueur à la sortie péritel TV du terminal. Allumez le télévisueur et branchez le terminal sur le secteur. Le voyant vert en façade s'allume. Insérez les piles dans la télécommande.

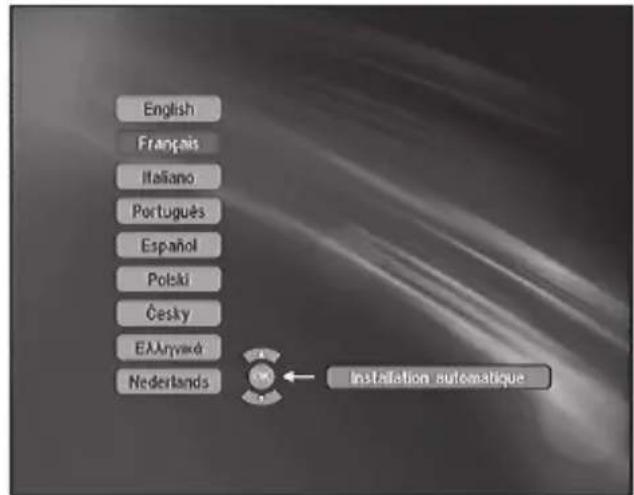

Un menu de selection de langues s'affiche à l'écran du téléviseur. Si ce n'est pas le cas, vérifie les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Si le Français vous convient comme langue de menus, vous n'avez pas à selectionner la langue, tapez simplement sur la touche OK.

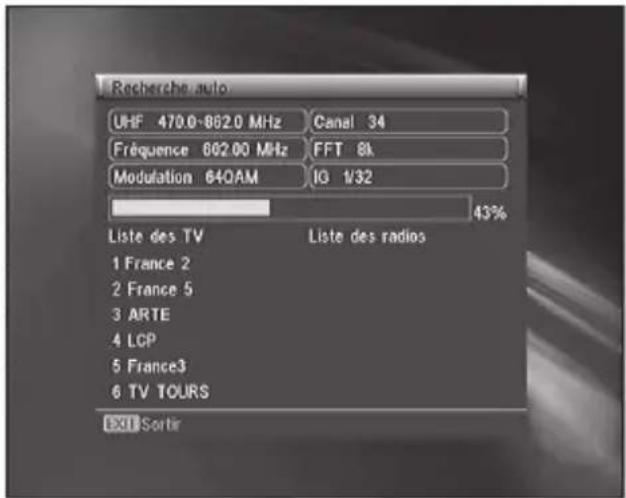

La recherche automatique de chaîne démarre. A l'issue de cette recherche, le terminal affiche la première chaîne, l'installation de base est terminée, il ne vous reste plus qu'à brancher votre magnétoscope ou enregistrure DVD sur la péritel VCR.

Si la recherche n'a pas trové toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas encore couverte par la TNT.

FR

B - Calage / orientation de l'antenne

Aucune chaîne n'a été trouvée sur votre râteau actuel, c'est doncrameréblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre ANTenne. Nous distinguérons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous étés censé capter le numérique.

Note : Pour les émetteurs mis en service à ce jour, la liste des canaux est indiquée en fin de cette notice.

Cas n°1

Vous connaissiez au moins un numero de canal (compris entre 21 et 69) qui émet dans votre région.

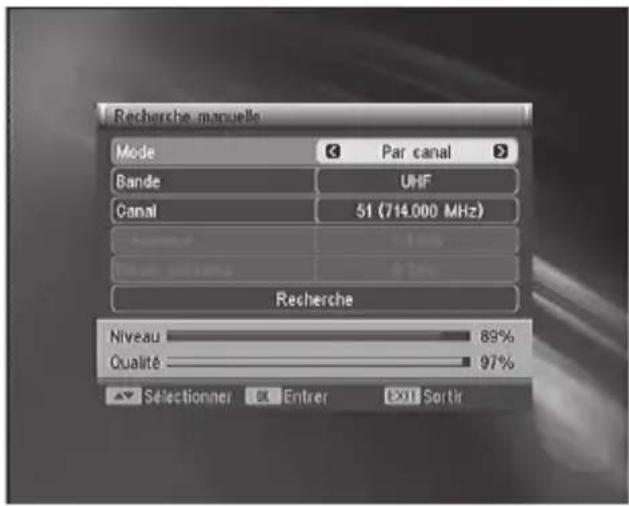

• Allez dans Menu / Installation/ Recherche manuelle.
• Descendez sur la troisième ligne et sélectionnez avec les flèches « un numéro de canal utilisé dans votre région (voir en fin de notice pour les émetteurs mis en service à ce jour).
• Patientez quelques secondes et observerz les graphes de Qualite de reception et Niveau de signal.
• Tournez l'antenne pour maximiser le signal. Lorsque vous approached de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.
• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Lancez une recherche par Menu / Installation / Recherche auto.

Cas n°2

You receive les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numéroique.

FR

Si vous étés certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous sugérons la méthode suivante :

Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT du terminal. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Installation / Recherche auto.).

Si vous trouvez des chaînes que vous n'aviez pas trovées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez deux fois sur la touchei pour afficher l'indicateur de signal. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

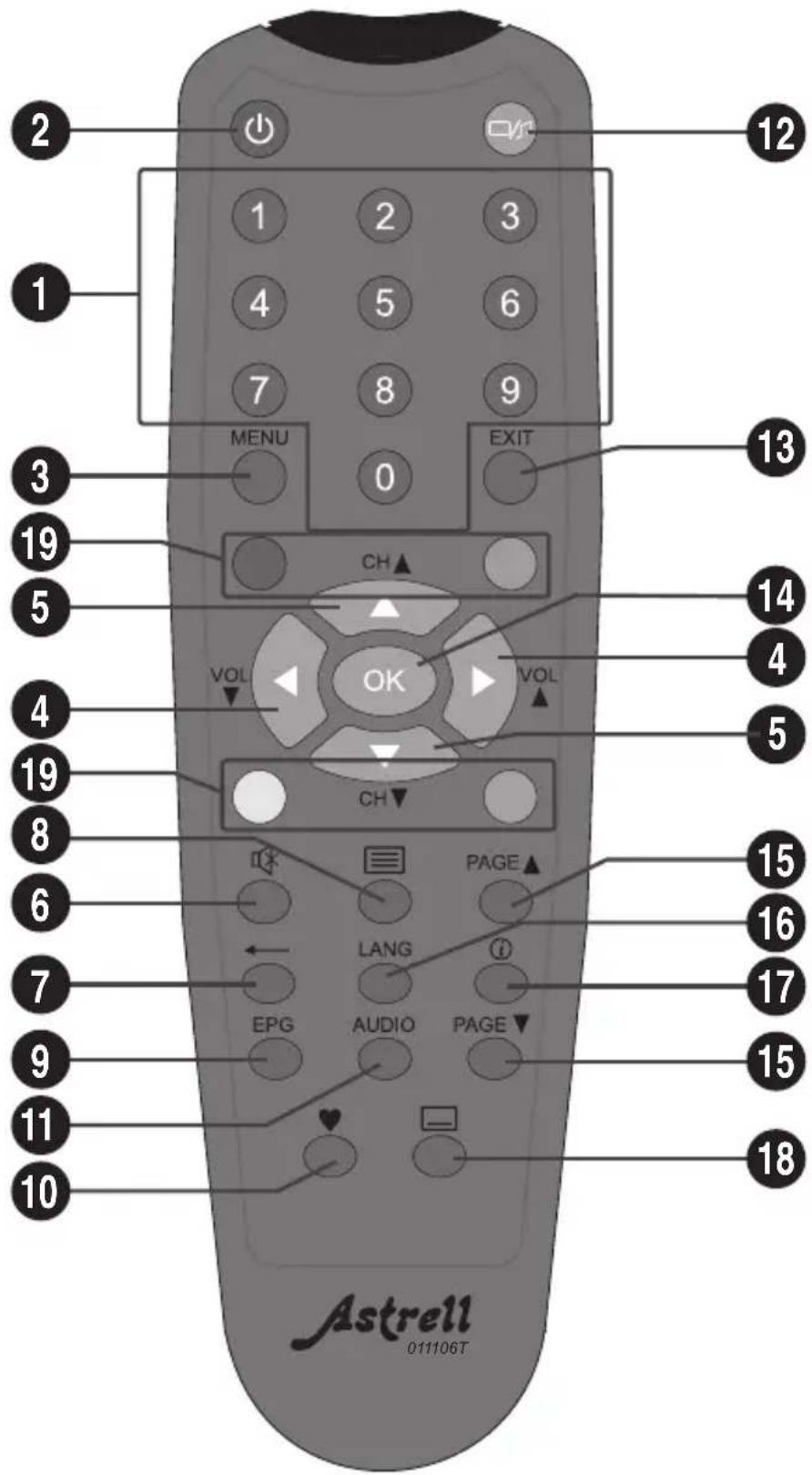

2 - Description de la télécommande

FR

Touches numériques. En utilisation normale, permet de taper le numero de la chaine souhaitation. Dans le mode programmation, permet de rentrer les valeurs numériques.
Touche. Permet de mettre en veille l'adaptateur ou de l'allumer.
Touche MENU. Permet d'entrée dans le menu principal.
Touches .En mode normal,permet de regler le volume.Dans le menu,permet de modifier les differents parametes.
Touches . En utilisation normale, permet de changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante.
Touchet Permet de couper le son (pour répondre au téléphone par exemple).
Touche Permet de revenir à la dernière chaine regardée.
Touche. Pour acceder au magazine tetexte.
Touche EPG (guide électronique des programmes). Fait apparaitre le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaine.
Touche♥. Pour acceder à la liste des chaînes favorites.
Touches AUDIO. Permet de désir la langue de l'émission lorsque plusieurs voies audio sont transmises.
Touche Permet le passage du mode TV au mode Radio et inversement.
Touche EXIT. Pour revenir d'un écran en arrêté dans les menus et sorting complètement des menus.
Touche OK. Permet de valider un besoin quand vous étés dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes.
Touches Page / . Permet de passer de page en page dans les longues listes.
Touche LANG. Permet deCHOISIR la langue de I'émission lorsque plusieurs voies audio sont transmises.

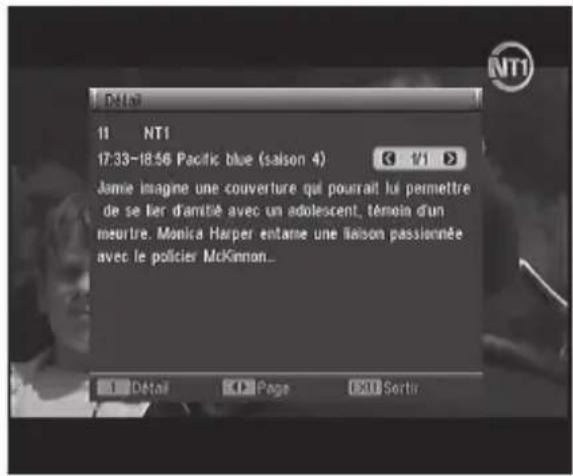

Touche ①. Un premier appui fait apparaitre la bannière information de la chaine, complenant, entre autre, le titre de l'émission actuelle et la prochaine. Un double appui fait apparaitre les caractéristiques techniques, y compris le niveau de signal.
Touche pour activer ou désactiver les sous-titres (DVB).
Touches de couleurs. Utilisées dans le navigateur du magazine télétexte.

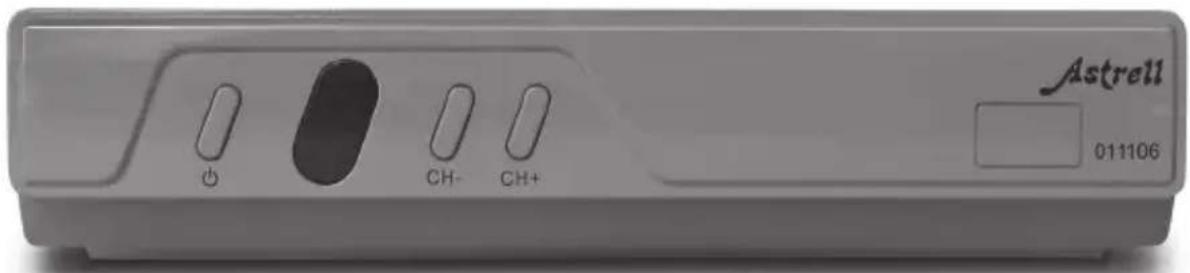

3 - Description de l'adaptateur

FR

A Récepteur infrarouge (detecte le signal infrarouge de la télécommande).
B Indicateur lumineux (vert en fonctionnement, rouge en veille).
C Touches CH- et CH^+ , permit de changer de chaine.
Bouton marche / arrêt.

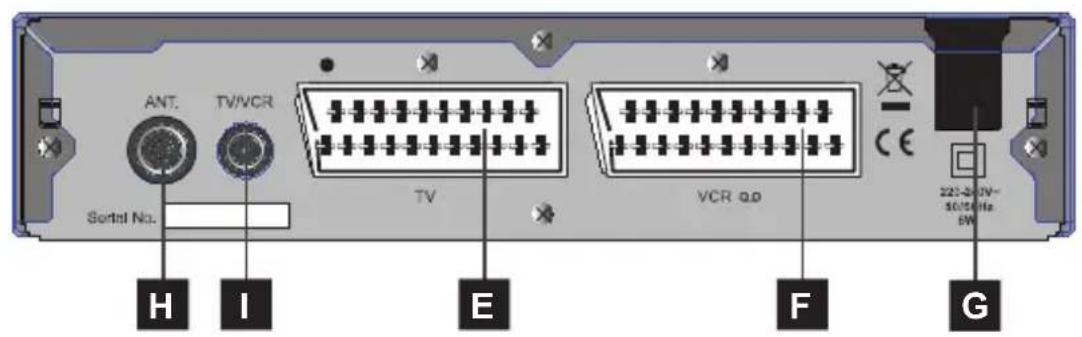

E Sortie péritel TV. Pour connecter l'adaptateur au téléviseur.
F Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur qui doit être en veille.

G Alimentation secteur.

H Entrée antenne terrestre (rateau).
Sortie antenné TV (ou magnétoscope).

4 - Utilisation au quotidien

Enutilisationnormale,vousn'tutiliserezque les touches suivantes:

• Touches pour régler le volume sonore.
• Touches pour changer de chaîne.
• Touche pour couper et remettre le son.
• Touches numériques pour aller directement à une chaine.
• Touche EPG pour acceder au guide des programmes.
• Touche OK pour acceder à la liste des chaînes TV.

5 - Personneliser la liste des chaînes

Vous avez deux possibilités pour personneliser la liste des chaînes. La première consiste à créé une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.

A - Chains favorites

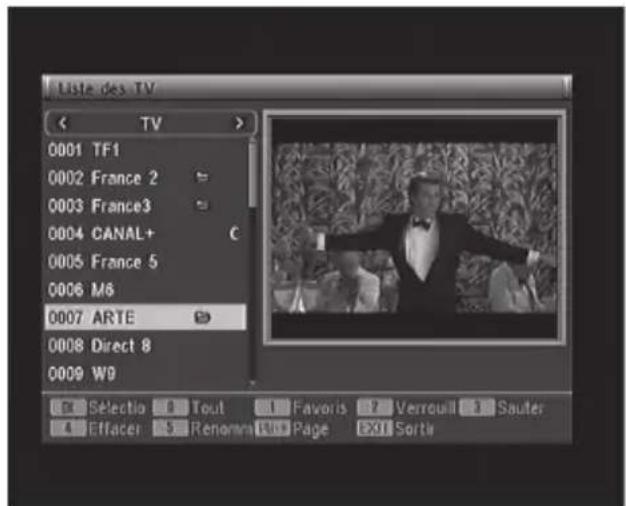

Sélectionner les chaînes

• Appuyez sur la touche OK ou allez dans Menu / Chaines / Lieste des TV.
• Appuyez sur la touche ① pour entrer dans le menu Editor, sélectionnez la chaine que vous poulez ajouter à la liste et appuyez sur ①. Un petit logo apparait après le nom de la chaine.
• Vous pouvez ainsi ajouter plusieurs chaînes à la liste FAV.
• Appuyez sur EXIT plusieurs fois pour quitter les menus etémoriser votre sélection.

FR

Appuyez sur la touche pour afficher la liste des chaînes favorites. Choisir la chaîne avec les flèches ↑ puis.Valider par OK pour visualiser la chaîne.

Supprimer les favors

• Allez dans Menu / Châines / Supprimer tous les favors.
• Une fenêtre de confirmation apparait, appuyer sur « et OK.
• Tapez plusieurs fois EXIT pour quitter tous les menus.

B - Modifier la liste des chaînes

Effacer des chaînes

• Appuyez sur la touche OK ou allez dans Menu / Chaines / Listes des TV.
• Appuyez sur la touche ① pour entrer dans le mode Edition.
• Avec les flèches , Sélectionnéz la chaîne à supprimer.
• Appuyez sur la touche OK, une marque de sélection apparait après le nom de la chaine.
• Vous pouvez selectionné ainsi plusieurschains.
  Appuyer sur la touche ④ pour supprimer les chaines selectionnées.
• Une fenêtre de confirmation apparait, appuyer sur « et OK.
• Tapez plusieurs fois EXIT pour quitter tous les menus.

Déplacer des chaînes

• Appuyez sur la touche OK ou allez dans MENU / Chaines / Listes des TV.
• Avec les flèches , Sélectionnéz la chaîne à déplacer.
• Appuyez sur la touche ④ , un petit curseur apparait après le nom de la chaîne.
• Avec les flèches , déplacez la chaîne à sa nouvelle place.
• Appuyez sur OK pour valider la nouvelle place.
• Une fenêtre de confirmation apparait, appuyer sur « et OK.
• Tapez plusieurs fois EXIT pour quitter tous les menus.

Note: Par défaut, déplacer une châîne ne change pas son numéro logique.
Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de châîne change avec sa position, il faut régler l'option MENU / Système / Réglage Système / Numérotation Auto sur Eteint avec les touches .

6 - Blocage parental

FR

Votre terminal 011106 est livre avec un code secret (PIN) qui est 0000. L'code secret permet de bloquer les chaînes dont vous poulez restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.

Modifier le mot de passer

• Allez dans MENU / Système / Verrouillage parental.
• Entrez votre mot de passer (0000 en sortie d'usine).
• Sur la ligne Verrouillage menus, Sélectionnez Activé avec la flèche
• Sur la ligne Nouveau PIN, entrez les 4 chiffres du nouveau code.
• Sur la ligne Confirmez le PIN, entrez à nouveau le nouveau code.

Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).

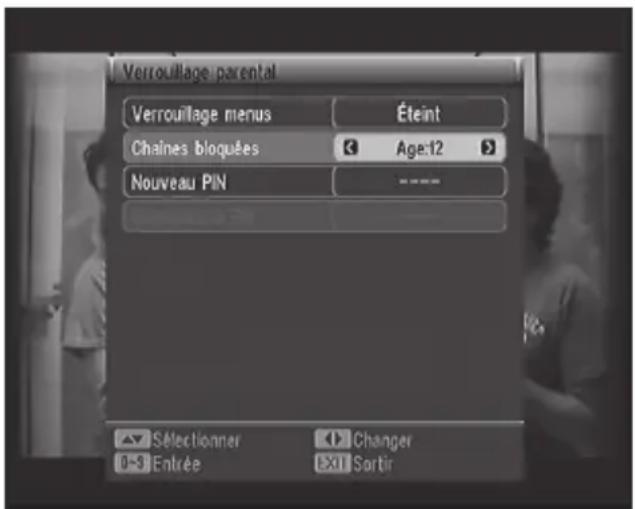

Blocage par niveau moral

Votre terminal utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous scélectionnez la limite à 12 ans, votre infant pourrait donc regarder les émissions déclarées « tout public» ou « accord parental» souhaitable. Les émissions que la chaine déclare déconseillées aux moins de 12 ans seront bloquées.

Le blocage n'est efficace que si vous enfant ignore le code d'accès que vous aurez régèle. Modifiez donc ce code d'accès comme expliqué ci-dessus.

Pour selectionner le niveau moral :

• Allez dans MENU / Système / Verrouillage parental.
• Entre le mot de passer (0000 si vous n'avez pas modifié le mot de passer à l'etape précédente).
• Sélectionnez la ligne Chaines bloquées avec la flèche
• Sélectionnez le paramètre avec les flèches .
• Tapez 3 fais sur la touche EXIT pour sortir des menus.

Bloquer des chaînes

FR

• Allez dans MENU / Système / Verrouillage parental.
• Entre le mot de passer (0000 en sortie d'usine)
• Sur la ligne Verouillage menus, Sélectionnez Activé avec la flèche
• Appuyez 3 fois sur EXIT.
• Appuyez sur la touche OK.
  Appuyez sur la touche ① pour entrer dans le menu Editor.
• Entrez votre mot de passer.
• Avec les flèches , Sélectionnéz la chaîne à verrouiller.
• Appuyez sur la touche ② , entrez à nouveau votre mot de passer, un cadenas apparait après la chaine.

Note : Le blocage par chaîne est déconseillé quand le niveau moral est activé.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre terminal et que certaines fonctions ne marchent plus. En réinitialisant le terminal, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (châines favorites, radios, etc.) seront perdues.

• Allez dans MENU / Outils / Réinitialisation.
• Entrez votre mot de passer (0000 en sortie d'usine).
• Tapez « puis OK pour confirmer, patiently jusqu'à ce que le menu de seLECTION de langue apparaisse.

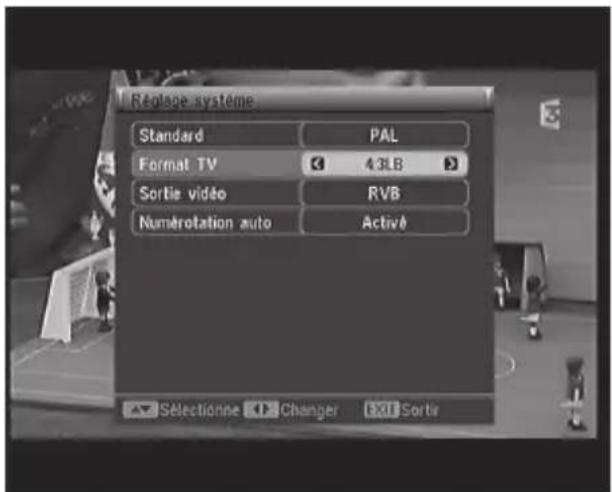

8 - Réglages de l'écran

Le MENU / Systeme / Réglage Systeme permet deCHOISIR DIFFERENTES options:

• La ligne Standard, permet de forcer un mode video.

• La ligne Format TV permet de gérer les écrons 4:3 et 16:9 :

• 4:3LB. Pour un téléviseur 4:3. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.

• 4:3PS. Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et.gauche.

• 16:9. Pour un téléviseur 16:9 relié à l'adaptateur par un cordon périt Si votre téléviseur est régle correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.

• La ligne Sortie Video permet deCHOISIR entre le mode RVB et le mode classique CVBS. Le RVB donne une(Meilleure image sur la plupart des téléviseurs et nécessite un cordon péritel ayant la totalité de ses broches cablées.

• La ligne Numérorotation Auto permet de désactiver la numérorotation automatique des chaînes.

9 - Radios

Outre des chaînes TV, le numéroque terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dés que vous appuyez sur la touche, vous entrez dans le mode radio.

Si aucune radio n'a ete installee, l'ecran vous affiche alors le message «Pas de radio».

10 - EPG

FR

La partie en haut à gauche de l'écran représentée la liste des chaînes, la partie en haut à droite affiche les événements en cours et le suivant, alors que la partie BASSE affiche les événements en cours et les suivants lorsqu'ils sont diffusés par la chaine. Appuyez sur la touche ② pour passer de la liste des chaînes à la liste des émissions. Avec les flèches, vous pouvez selectionner une émission et appuyer sur la touche ③ pour afficher les détails (si diffusés par l'opérateur). Pour information, à l'heure où nous rédigeons cette notice, seules TF1, NT1 et TMC émettent ce type d'information parmi les chaînes gratuites.

Certaines chaînes diffusent des informations détaillées sur les programmes, vous pouvez appuyer sur la touche① pour y acceder. La fenêtre reste vide si les informations ne sont pas diffusées.

Note : Vous avez la possibilité de programmer l'enregistrement d'une émission en appuyant sur OK sur l'émission que vous souhaitez enregistrer.

Pensez également à programmermer votre enregistrement sur votre magnétoscope ou enregistrateur DVD.

11 - Enregistrements

Connectez simplement votre magnétoscope sur la péritel VCR du terminal (voir schéma page 19).

Pour enregistrer une chaine, commencez par visualiser la chaine sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaine AV du magnétoscope (0, AV, EXT,...)

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaine en selectionnant la chaine 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH-.

Pour lire une cassette, mettez le terminal en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur le terminal. Si ce n'est pas le cas, appuyez surla touche TV/VCR de la télécommande de votre magnétoscope.

Note : Ceci vaut égarlement pour les enregistrateurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHÂINE ET ENREGISTRER UNE AUTRE CHÂINE EN MÂME TEMPS.

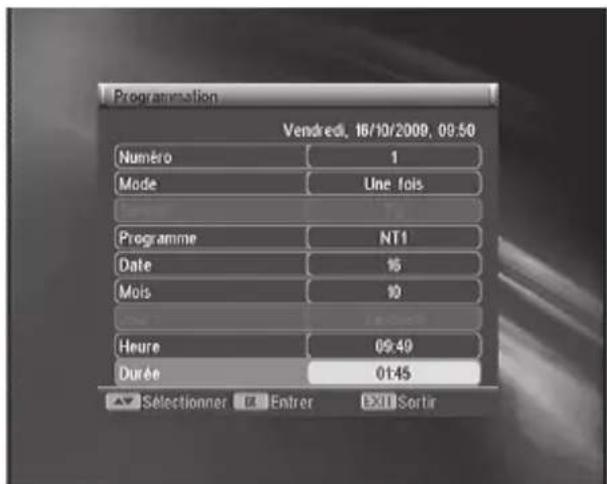

Programmateur d'enregistrements

Pour programmer un enregistrement sur une chaine, commencez par visualiser cette chaine en tapant son numero, ou en y accedant avec la touche OK.

• Allez dans MENU / Système / Réglage Timer / Programmation.
• Sur la ligne Numéro,CHOISSEZ un nombre libre (la première fois,CHOISSEZ le nombre 1).
• Sur la ligne Mode,CHOisissez Une fois avec la flèche

• Sur la ligne Programme, la chaine en cours s'affiche. Vous pouvez encore changer de chaine à ce stade.
• Sur la ligne Date,CHOISSEZ le jour avec les flèches
• Sur la ligne Mois,CHOISSEZ le mois avec les flèches
• Sur la ligne Heure, tapez OK puis l'heure du début de l'émission avec les touches numériques, et validez avec OK.
• Sur la ligne Durée, entrez de la même manière la durée de l'émission (en heures et minutes).
• Appuyez sur EXIT et confirmez par Oui. Appuyez encore sur EXIT pour quitter les menus.

Réglez maintainant un timer sur votre magnétoscope, pour qu'il enregistre la chaine AV au même moment.

Note 1: Sur la ligne Mode, vous pouvez désir Quotidien, Hebdomadaire ou Mensuel pour déclarer un événement périodique.

Note 2 : Vous avez aussi la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur OK sur l'émission que vous souhaitez enregistrer.

12 - Recherche de chaînes

Cette opération est à faire des que vous perdez une chaine ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Installation / Recherche auto.
• Sur la ligne Mode, laissez Tout.
  Allez sur la ligne Recherche et appuyez sur OK.
• Confirmez par OUI pour supprimer les chaînes et lancer la recherche automatique.

Note 1: Sur la ligne Mode, vous pouvez désir Clair pour limiter la recherche aux chaînes qui diffusent Gratisement. Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes qui possèdent des plages en clair (Canal+, Paris Première, TPS Star,...) seraient ignores si la chaîne est cryptée au moment de la recherche.

13 - Télecommandes universelles

FR

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabricant de l' apparéil à commander. Notre terminal étant de conception réçente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablementisable que le code de votre terminal n'a pas été mis dans la télécommande universelle.

Nous vous remercions de comprendre que Astrell ne pourra pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque Astrell. Il est recommendé de contacter la fabricant de la télécommande universelle.

14 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigèons cette notice). Pour y accéder, appuyez sur la touche

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

Appuyez sur la touche
- Sur la ligne Sous-titrage appuyez sur la flèche > pour afficher standard.
- Si la ligne Langue affiche «pas de sous-titrage» en gris, c'est qu'il n'y a pas de sous-titrage disponible.
- Si la ligne Langue affiche, p. ex, fra(1/2), c'est que du sous-titrage en français est disponible; tapez OK sur cette ligne.

15 - En cas de problème de réception

FR

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme Cause possible Solution(s) à essayer
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Votre antennapointe vers un émetteur analogue, alors que les chaînes numériques sont émises sur un autre émetteur.	Modifiez l'orientation de votre ANTENNE (voir paragraphe 1b page 8).
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique. Vous habitez en appartement.	Votre système d'antenne collective n'est pas adapté au numérique terrestre.	Consultuez vous propriétaire ou vous syndic de co-propriété.
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Votre zone n'est pas encore couverte par le numérique terrestre.	Aucune solution dans l'immédiat. Attendez que votre zone soit couverte.
Vous receivez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous receivez, le niveau de réception n'est pas très élevé. En analogique, votre image n'est pas parfaite.	Vosés étés situé loin de l'émetteur.	1 - Essayez un amplificateur d'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vous une antenne plus performante.

Symptôme Cause possible Solution(s) à essayer

Vous receivez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un apparéil électrique s'allume, par exemple).	Vous étés perturbé par des parasites.	1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé. 2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés. 3 - Remplacez le cable entre l'antenne et la prise.
Vous receivez certains multiplexes (certains canaux) mais d'autres sont perturbés ou pas reçus du tout.	Vous étés victimes d'échos.	1 - modifier légèrement l'orientation de l'antenne. 2 - remplacez l'antenne par une nouvelle ayant des grillès anti-échos plus performantes.
Vous receivez certains multiplexes (certains canaux) mais les canaux supérieur à 60 sont perturbés ou pas reçus du tout.	Votre antennecoupe le haut de la bande UHF.	Procurez-vous une antennepperformante sur toute la bande UHF.
Vous receivez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l'inverse).	Votre antennene capte qu'une partie de la bande UHF.	Procurez-vous une antenneprévue pour fonctionner sur toute la bande UHF.
Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparentment aléatoires.	Vosés en limite de zone.	Procurez-vous une antenneplusperformante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits办实事 qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne d'intérieur. Il est toutefois possible de recevoir correctement avec une antenne d'intérieur si vous étés situés à proximé d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (telphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

16 - Glossaire

FR

Adaptateur Appareil permettant de receivevoir les chaînes en clair de la TNT.

Terminal Equipement final d'une communication. L'adaptateur 011106 est un terminal numérique.

Analogique Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20^e siècle. Avec l'arrivée du numérique, l'analogique terrerestre est vous à disparaître à court terme.

Canal Numéro donné à une bande de fréquence. En UHF, les canaux sont numérétés de 21 à 69.

Emetteur Pylone truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau.
ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.

EPG Guide électronique des programmes.

FTA En clair, gratuite. Vient de l'anglais free-to-air. Notre terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.

Multiplex En terrerestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service à ce jour, la liste des canaux est indiquée en fin de cette notice.

Numérique Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogue et en numérique.

Polarisation Orientation de l'onde emise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.

Terrestre Dans le cas qui nous interesse, se rapporte aux transmissions dans l'air, par opposition à «cable» ou «satellite».

TNT Television Numérique Terrestre.

17 - Canaux utilisés pour les émetteurs en service à ce jour

Dpt	Ville	site	R1	R 2	R 3	R 4	R 5	R 6
01	Gex	Gex Nord Est	55	45	39	61	--	58
02	Hirson	Landouzy	62	59	60	63	57	35
	St Quentin	Sud	36	58	60	29	63	35
03	Montluçon	Agglomération	39	54	37	53	34	65
05 Gap		Mt Colombis	57	25	51	22	54	28
		agglomération	57	25	51	22	54	28
06	Cannes	Vallauris	23	26	34	53	48	42
	Nice	Mont Alban	38	31	34	49	48	42
	Menton	Cap Martin	47	31	44	41	67	63
	Grasse	agglomération	23	26	34	53	48	42
07	Aubenas	Nord	38	35	40	43	54	46
	Privas	Sud	44	49	50	41	30	33
08	Charleville-Mezière	Sury	32	47	24	22	27	35
09	Saint Girons	Sud	30	48	50	22	26	36
10	Troyes	Les Riceys	25	22	41	36	26	28
11	Carcassonne	Montagne Noire	65	31	59	57	62	60
12	Rodez	Est (V)	46	25	28	52	53	38
		Sud-Ouest	46	25	28	52	53	38
13	Marseille	Massif de l'Etale	62	59	28	25	22	30
		Pomegues	62	59	28	25	22	30
	Roquevaire	agglomération	45	59	28	25	22	30
14	Caen	Caen Nord	31	30	32	33	50	58
		Mont Pinçon	26	34	49	23	29	58
15	Aurillac	Agglomération	42	34	37	39	50	45
16	Angoulëme	agglomération	29	59	62	54	27	24
	Ruelle	agglomération	29	59	62	54	27	24
17	La Rochelle	Mireuil	53	59	62	54	50	56
	Saintes	agglomération	37	59	62	54	27	24
18	Bourges	Collines du Sancerrois	35	24	63	27	60	32
19	Brive	Lissac	28	41	38	51	44	47
	Ussel	Meymac	49	41	52	55	44	47
20	Ajaccio	Baie d'Ajaccio	29	26	42	38	59	53
	Bastia	Serra di Pigno	23	40	34	45	37	29
	Porto Vecchio	Nord-Ouest	33	27	30	38	28	39
21	Dijon	Nuit St Georges	25	50	63	66	32	28
		agglomération (V)	53	50	63	66	32	28
22	Guingamp	agglomération	30	46	43	40	37	32
	Saint Brieuc	agglomération	60	22	25	23	37	26
23	Guérét	St-Léger-le-G.	34	31	37	55	66	32
24	Bergerac	Audrix	33	42	45	39	22	30
	Perigueux	agglomération	63	42	45	39	--	30
		Sud	63	42	45	39	--	30
25	Besançon	Brégille	35	48	58	51	60	63
	Montbéliard	Fort-de-la-Chaux (V)	29	55	43	58	--	32
26	Valence	Agglomération	52	49	50	55	30	33
	Romans-sur-Isère	agglomération	52	49	50	55	30	33
27	Evreux	Agglomération	52	38	43	46	37	40
	Vernon	agglomération	41	38	43	46	51	44
28	Chartres	Montlandon	41	38	49	31	37	56
		agglomération	41	38	23	31	37	40
	Dreux	agglomération	41	38	42	31	37	36
29	Brest	Monts d'Arrée	30	22	25	23	28	26
		agglomération	30	22	25	23	28	26
	Quimper	agglomération	30	53	56	48	58	50
30	Ales	Agglomération	40	59	57	41	54	46
		Mont Bouquet	31	59	63	41	54	37
	Nimes	Sud-Est	63	59	51	41	54	46
31	Toulouse	Toulouse Est	56	49	52	51	55	53
		Pic du Midi	54	48	50	22	26	36
32	Auch	agglomération	63	48	50	22	26	36
33	Arcachon	Agglomération	23	37	46	31	34	30
	Bordeaux	Caudéran	23	26	22	32	36	30
		Bordeaux Est	23	59	62	44	41	30
34	Montpellier	St-Baudille	49	55	51	52	54	37

FR

Dpt	Ville	sîte	R 1	R 2	R 3	R 4	R 5	R 6
35	Rennes	Bécherel	35	46	43	40	37	32
36	Argenton-sur-Creuse	Malicornay	39	45	63	36	60	42
37	Tours	Chissay	34	38	63	48	37	51
38	Grenoble	Tour sans Venin	37	21	24	31	27	34
	Voiron	Montaud	32	21	24	31	27	34
41	Blois	agglomération	34	38	63	48	37	51
42	Roanne	Agglomération	21	60	63	37	24	27
	St Eienne	Croix du Guizay	50	23	39	54	29	26
43	Le Puy-en-Velay	Agglomération	45	42	51	48	54	26
44	Nantes	Nantes Sud Est	28	44	62	25	27	24
45	Orléans	La Plaine Poteau	46	38	63	48	40	51
47	Agen	Agglomération	49	42	45	51	52	55
	Cahors	Nord	23	49	52	64	55	60
		Sud	23	49	52	64	55	60
	Villeneuve sur Lot	Nord	33	42	45	39	--	30
48	Mende	Agglomération	27	21	24	48	32	38
49	Angers	Rochefort-sur-Loire	51	40	56	43	48	46
50	Cherbourg	Digosville	63	34	49	53	57	32
	Mortain	agglomération	54	65	56	48	53	62
	Saint Lo	agglomération	39	42	49	53	57	32
51	Reims	Hautvilliers	32	31	37	34	45	42
52	Chaumont	Chalindrey le Cognelot	34	42	61	40	45	64
	St Dizier	agglomération	23	47	41	44	26	28
53	Laval	Mont Rochard	59	38	56	61	37	62
54	Nancy	Malzéville	27	47	61	58	24	65
	Longwy	Bois des Châ	33	56	50	22	25	69
55	Bar le Duc	Willercourt	49	47	41	44	45	52
		agglomération	33	47	57	44	60	63
	Verdun	Septsarges	33	25	50	22	--	69
56	Lorient	Ploemeur	31	35	64	33	61	32
	Vannes	Landes les Lanvaux	57	46	64	49	61	59
57	Forbach	Kreutzberg	33	56	61	54	--	36
	Metz	Luttange	33	56	61	58	--	36
	Sarrebourg	Donon	41	47	61	54	--	51
59	Lille	Lambersart	36	29	32	30	33	35
		Bouvigny	23	48	26	30	31	35
	Dunkerque	Mont des Cats	44	48	32	30	31	35
	Maubeuge	Rousies	44	47	26	41	31	35
	Valenciennes	Marly	52	59	26	36	31	35
61	Alençon	Monts d'Amain	39	65	49	31	37	58
62	Boulogne s/ mer	Mont Lambert	44	28	51	41	65	35
63	Clermont-Ferrand	Puy de Dôme	50	31	37	53	34	32
64	Bayonne	La Rhune	65	42	51	49	62	57
66	Perpignan	Pic de Neulos	23	21	24	26	27	39
67	Strasbourg	Nordheim	48	47	61	22	69	51
68	Montmélian	Le Fort	62	21	25	63	59	22
	Mulhouse	Belvédère	53	55	54	37	66	65
69	Lyon	Fourvière	56	36	21	54	27	24
		Mont Pilat	45	36	39	54	42	47
70	Vesoul	agglomération	51	43	54	40	38	46
71	Autun	Bois du Roi	47	39	63	66	52	68
	Le Creusot	Mont Saint Vincent	58	39	24	61	36	64
	Macon	Bois de Cenves	53	50	39	37	32	47
72	Le Mans	Mayet	26	23	22	31	37	36
73	Chambery	Mont du Chat	62	48	51	54	59	47
	St Jean de Maurienne	Est	27	33	25	63	57	30
74	Annecy	Agglomération	45	22	25	42	67	28
	Cluses	Cluses Nord Est	35	23	39	26	--	29
75		Sud / Villebon	35	56	60	63	51	57
	Paris	Nord / Sannois	35			4	6	0
		Est / Chennvierres	35	54	60	63	51	57
		Tour Eiffel	35	21	27	24	29	32
76	Dieppe	Agglomération	57	42	45	39	60	63
	Le Havre	Harfleur	48	42	57	63	54	58
	Neufchâtel-en-Bray	Croixdalle	55	52	27	24	37	58
	Rouen	Roux Sud	29	21	27	24	37	32
77	Meaux	Agglomération	55	63	64	60	45	42
78	Mantes	Maudétour	48	38	43	46	51	40
79	Niort	Canton de Melle	37	59	62	54	27	24
	Parthenay	Amallloux	57	59	62	54	48	36
Dpt	Ville	sète	R 1	R 2	R 3	R 4	R 5	R 6
80	Abbeville	Maison Plaine	29	25	33	39	37	58
	Amiens	Saint Just	36	50	43	46	53	40
		agglomération	29	55	33	39	37	35
81	Albi	Agglomération	53	56	49	37	55	34
83	Hyères	Cap Benat	23	26	32	45	63	29
	Saint-Raphaël	Pic de l'Ours	23	26	34	53	48	42
	Toulon	Cap Sicié	55	47	50	49	53	52
	Draguignan	Sud-Ouest	22	24	34	54	48	27
84	Avignon	Mont Ventoux	43	59	51	41	54	46
85	La Roche-sur-Yon	agglomération	46	44	62	25	27	24
	La Tranche s/ mer	agglomération (V)	21	59	62	54	27	24
	Les sables d'Olonne	agglomération	64	44	62	25	27	24
		Nord	64	44	62	25	27	24
86	Poitiers	Agglomération	50	59	62	53	56	61
	Chatellerault	agglomération	32	59	62	54	27	24
87	Limoges	Agglomération	65	59	62	37	34	46
88	Epinal	Bois de la Vierge	56	62	59	37	49	64
	Vittel	Le Haut de Dimont	56	58	61	37	45	64
89	Auxerre	Molesmes	64	61	33	30	58	32
	Sens	Gisy les Nobles	59	61	62	48	58	54
90	Belfort	Agglomération (V)	29	55	43	37	--	26

Chaines gratuites :

1	France 2 France 3 France 5 Arte La Chaine parlementaire Chaines locales
2	Direct 8 France 4 i >TELE Virgin17 BFM TV Gulli
3	Canal + (plages en clair)
4	M6 W9 NT1 Arte HD*
5	TF1 HD* France 2 HD* M6 HD*
6	TF1 NRJ 12 TMC

Example: TF1 est sur le multiplexe R6.
Elle est donc émise sur le canal 46 à Avignon (Dpt 84).
*Non reçues par ce terminal.

Astrell
