MODE D'EMPLOI AST050 011117 ASTRELL

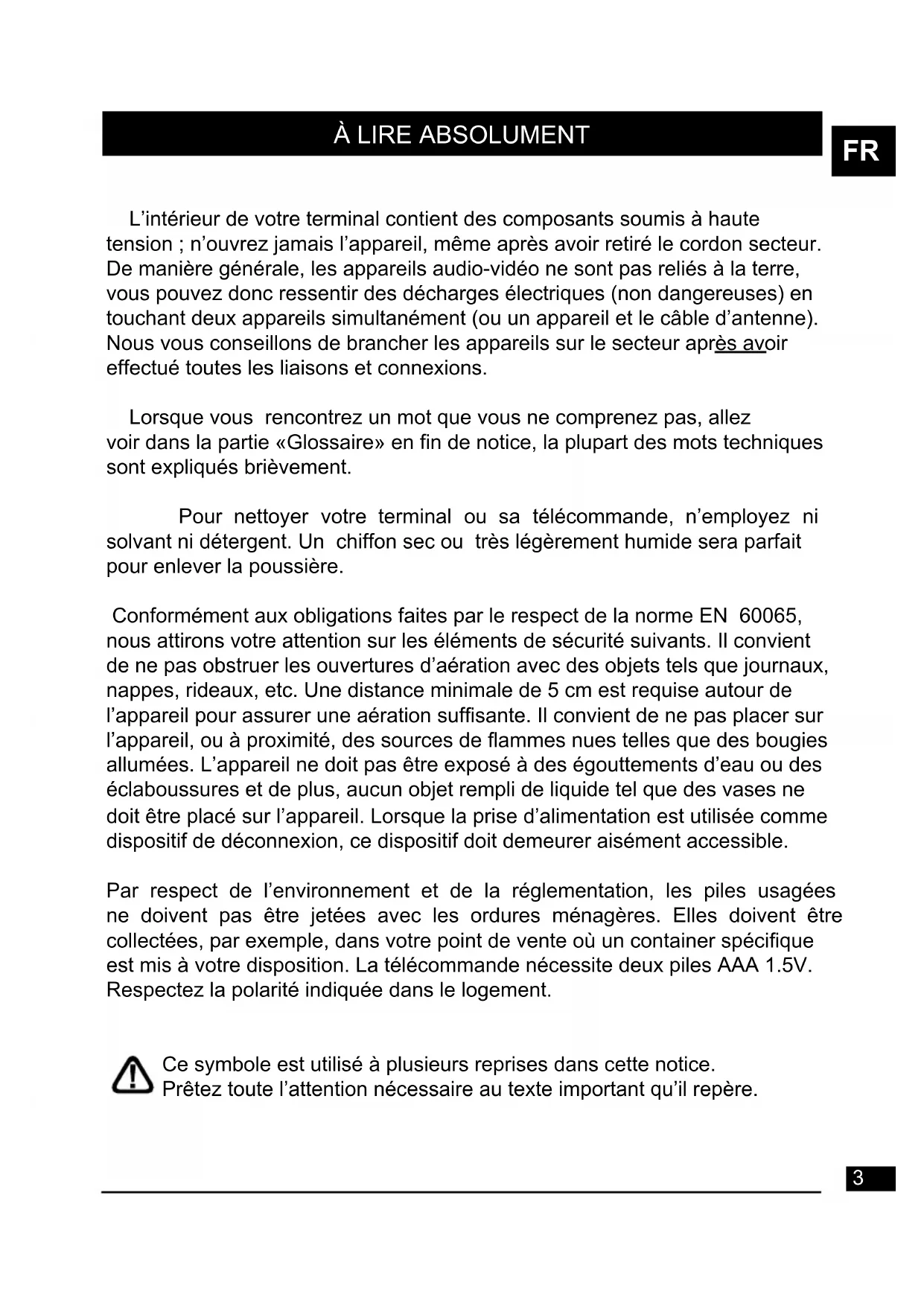

L'intérieur de votre terminal contient des composants soumis à haute tension ; n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les-appareils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux-appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les-appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontres un mot que vous ne comprendez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximé, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l'environnement et de la reglementation, les piles usagées ne doivent pas être jetées avec les ordures menagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement.

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prétez toute l'attention nécessaire au texte important qu'il repère.

FR

Après l'extinction des chaînes analogiques, il est prévu un changement de fréquence pour les chaînes de la TNT.

En pratique, vous perdrez plusieurs chaînes, VOIRE toutes dans certaines régions. Cette perte de chaîne peut également survenir lors de réorganisation du réseau, par exemple pour accueillir de nouvelles chaînes. Pour recupérer vos chaînes, le plus simple consiste à réinitialiser l'appareil, comme expliqué au paragraph 7 page 13.

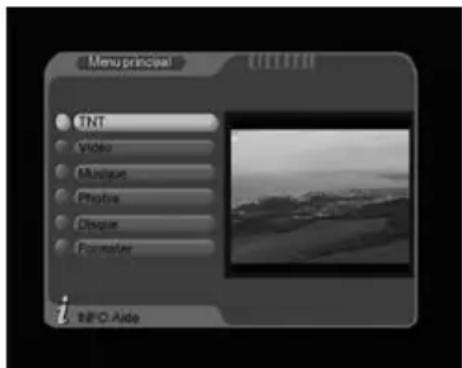

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / TNT / Configuration / TV.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur OK pour selectionner le menu TNT.
• Appuyez sur la touche ↓ pour selectionner le menu Configuration puis appuyez sur OK.
• Appuyez sur la touche pour selectionner le sous-menu TV puis appuyez sur OK.

• Vous remarquerez que les mots écrites en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

SOMMAIRE

FR

1 Installation 06
2 Description de la télécommande 09
3 Description de l'adaptateur 10
4 Utilisation au quotidien 11
5 Personnelier la liste des chaînes 11
6 Blocage parental 13
7 Réinitialiser l'adaptateur 13
8 Options diverses 14
9 Radios 14

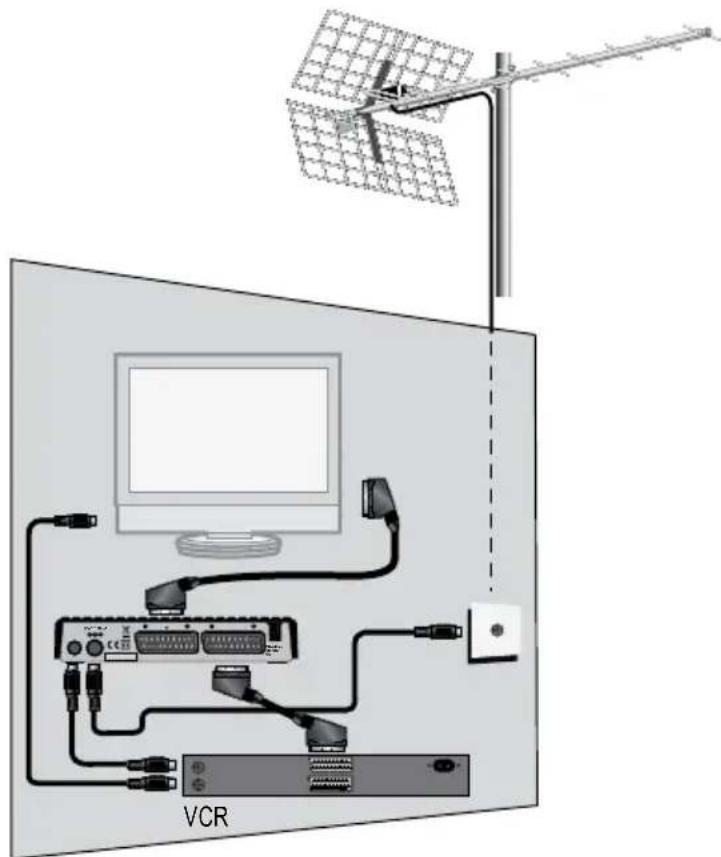

10 Utilisation avec un magnétoscope 15

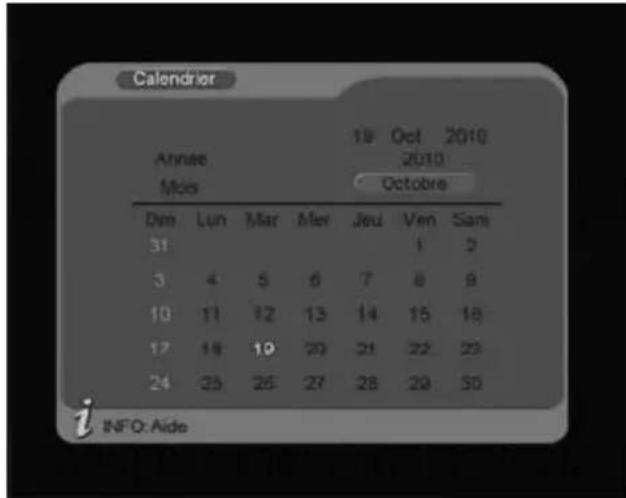

11Programmateurd'enregistrements 16
12 Recherche de chaînes 17

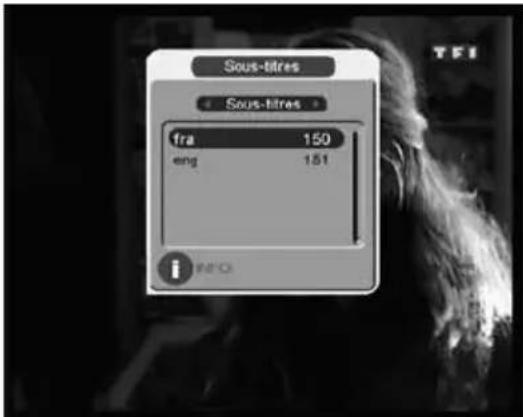

13 Sous-titres et télétexte 17

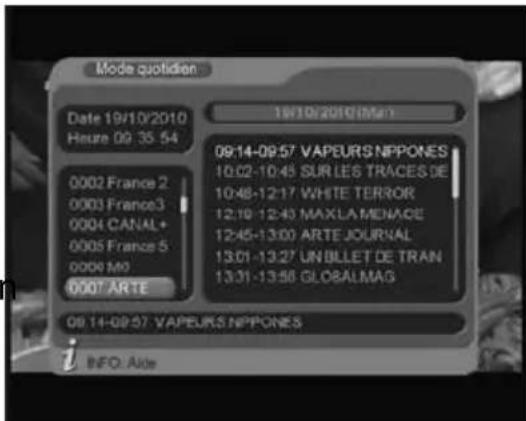

14 EPG 17
15 Lecteur/enregistreur numérique 18
16 En cas de probleme de reception 21
17 Glossaire 23

FR

1 - Installation

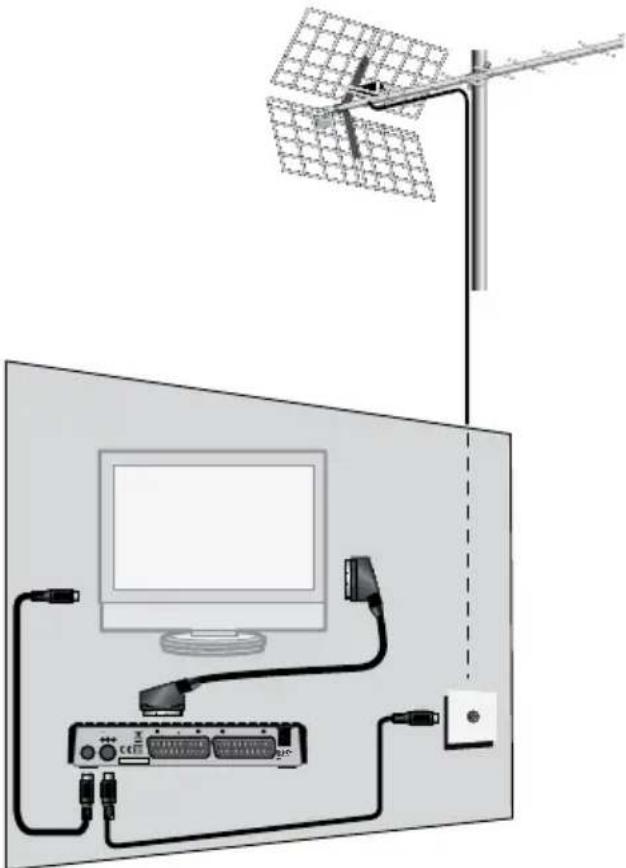

A - Installation simplifiée

L'adaptateur étant débranché du secteur, connectez directement l'antenne râteau à l'entrée ANT (G page 10) de l'adaptateur. Relief le télévisueur à la sortie péritel TV de l'adaptateur. Insérez les piles dans la télécommande. Allumez le télévisueur et branchez l'adaptateur sur le secteur. Le voyant vert en façade s'allume.

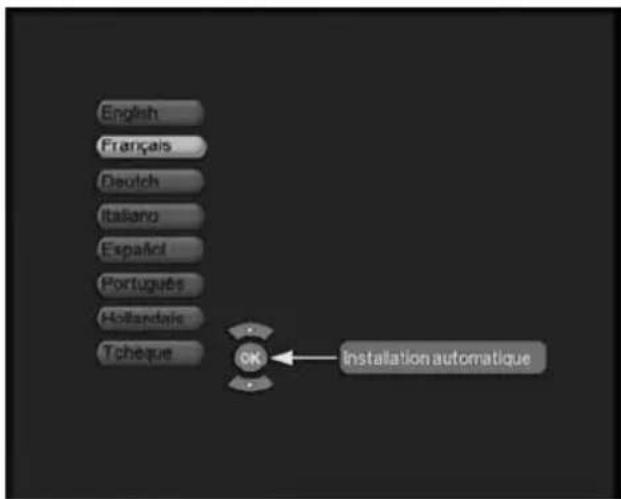

L'écran du téléviseur affiche un menu de selection de langue. Si ce n'est pas le cas, vérifie les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches , puis appuyez sur OK.

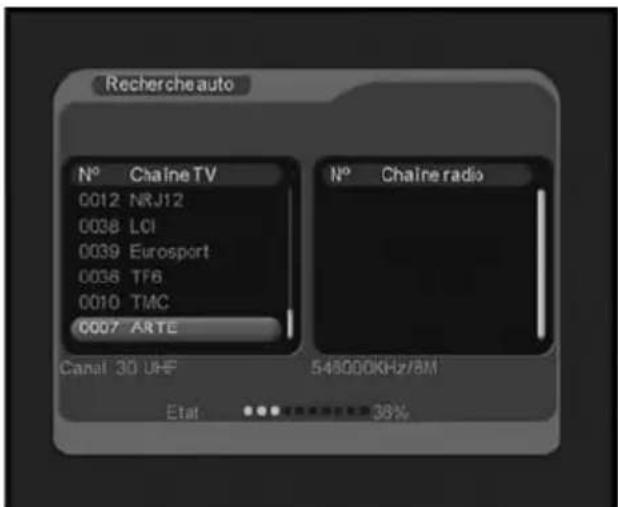

La recherche automatique de chaînes démarre. A l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'installation de base est terminée.

Si la recherche se termine par un message indiquant qu'aucune chaine n'a ete trouvee, vous devrez intervenir sur votre antennne, comme explique au paragraphe suivant.

Cette intervention sur l'antenne peut également être effectue s'il vous manque des chaînes.

B - Calage / orientation de l'antenne

FR

Aucune chaîne n'a été trouvée sur votre râteau actuel, c'est doncrameriablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si cette zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre ANTenne. Nous distinguergons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous âtes censé capter le numérique.

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

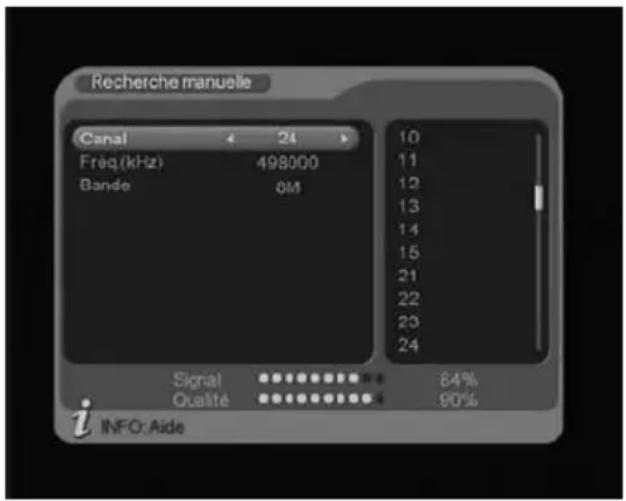

• Allez dans MENU / TNT / Installation / Recherche manuelle.
• Sur la ligne Canal,CHOISSEZ le canal adequat avec les flèches
• Patientez quelques secondes et observerz le graphe de Qualité.
• Tournez l'antenne pour maximiser la qualité. Lorsque vous approached de la direction de l'émetteur, la Qualität doit augmenter. Une qualité de 65% est le minimum pour une image stable. Si la Qualität n'augmente jamais, c'est que le numéro de canal que vous avez

choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.

• Une fois la qualité maximale atteinte, serrez les écrous de fixation de l'antenne.
• Lancez une recherche automatique.
• Allez dans MENU / TNT / Installation / Recherche avancée.

Vous receivez les chainines nationales en analogique et vous n'vez aucune idee de ce que vous pouze receivevoir en numérique.

Si vous étés certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggerons la méthode suivante :

Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT du 011117. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / TNT / Installation / Recherche avancée).

Si vous trouvez des chaînes que vous n'aviez pas trovées avec l'ancien râteau, remplacez tout simplement l'ancienne antennes par la nouvelle. Sinon, tournez l'antenne d'un huitière de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitière de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez deux fois sur la touche INFO pour afficher l'indicateur de qualité en bas. Tournez l'antenne pour maximiser la qualité. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

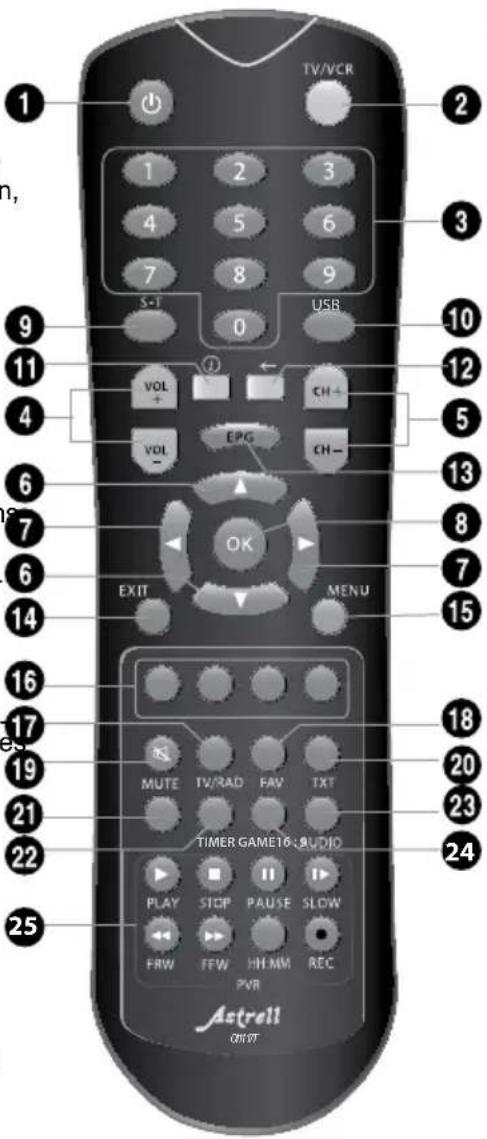

2 - Description de la télécommande

1 Touche MARCHE / ARRET. Permet de mettre en voille l'adaptateur ou de l'allumer.
2 Touches TV/VCR. Permit le passage entre le mode télévision et le mode magnétoscope.
3 Touches NUMÉRIQUES. En utilisation normale, permet de taper le numéro de la chaîne souhaïée. Dans le mode programmation, permet de partager les valeurs numériques.
4 Touche Touches Vol+ - Vol- Pour ajuster le volume.
5 Touches CH+ - CH-. En utilisation normale, fait changer de chaine.
6 Touches de directions. Permettent de changer de chaînes comme les touches CH+/CH-.
7 Touches de directions . Pour ajuster le volume comme les touches VOL+/VOL-.
8 Touche OK Permet d'afficher la liste des chaînes. Validation dans les menus.
9 Touche S-T. Pour acceder aux sous-titres quand ils sont disponibles
10 Touche USB. Permet d'acceder directement au repertoire du péri-phérique USB ou se trouvent les vidés.
11 Touche ① Permet d'afficher des informations sur la chaine, l'enregistrement ou la lecture en cours. Pour avoir de l'aide dans le menus.
12 Touche .Permet de revenir a la chaine precedente.
13 Touche EPG. Fait apparaitre le guide électronique des programmes.
14 Touche EXIT. Permet de quitter les menus et revenir en mode visualisation.
15 Touche MENU. Permit d'entrer dans le menu principal.
16 Touches de COULEURS. Utilisées dans certains menus.
17 Touches TV/RAD. Permet de basculer du mode TV en mode RADIO et inversement (si des radios sont diffusées).
18 Touche FAV. Pour acceder à la liste des chaînes favorites.
19 Touche MUTE. Pour couper et remetre le son.
20 Touche TXT. Pour acceder au magazine tetexte (Si diffusé. Pour info, diffusé uniquement sur TF1 à l'heure de réduction de cette notice).
21 Touche 16:9. Permet de changer le format d'écran. Il permet de désir entre différents modes de gestion des programmes 4:3 et 16:9.
22 Touche TIMER. Permit de programmer un enregistrement.
23 Touche AUDIO. Permit de changer le format audio ou la langue disponible de la chaîne en cours, si diffusé.
24 Touche OPT. Non utilisé sur ce modele.
25 Touches dédiées aux ENREGISTREMENTS :

PLAY. Pour lancer la lecture ou reprendre après une pause.

STOP. Pour arrêter l'enregistrement ou la lecture en cours.

PAUSE. Pour faire une pause dans la lecture.

SLOW. Permet de ralentir la lecture de la video du pérophérique USB.

FRW. Pour un retard en arrêt (des appuis successifs augmentent la vitesse de retard)

FFW. Pour une avance rapide (des appuis successifs augmentent la vitesse d'avance)

HH:MM. Permet d'aller au temps HH.MM de la video en cours de lecture.

REC. Pour lancer un enregistrement sur le port USB.

FR

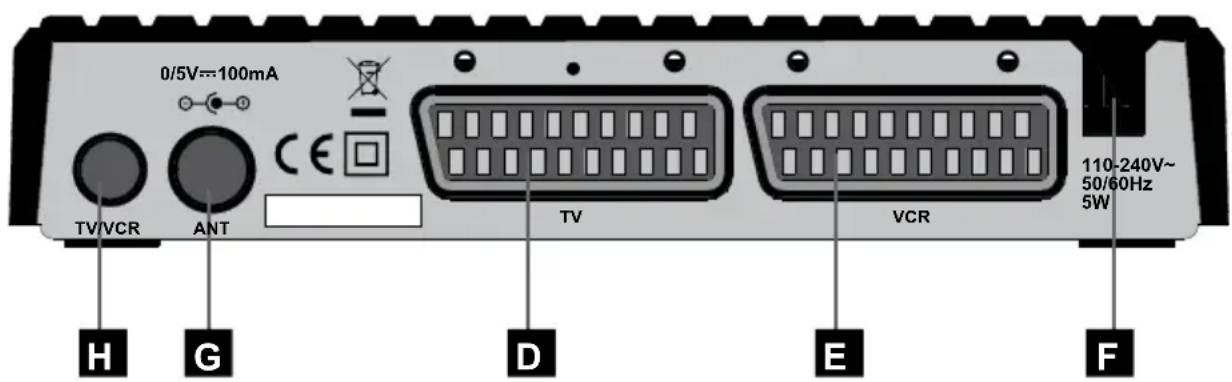

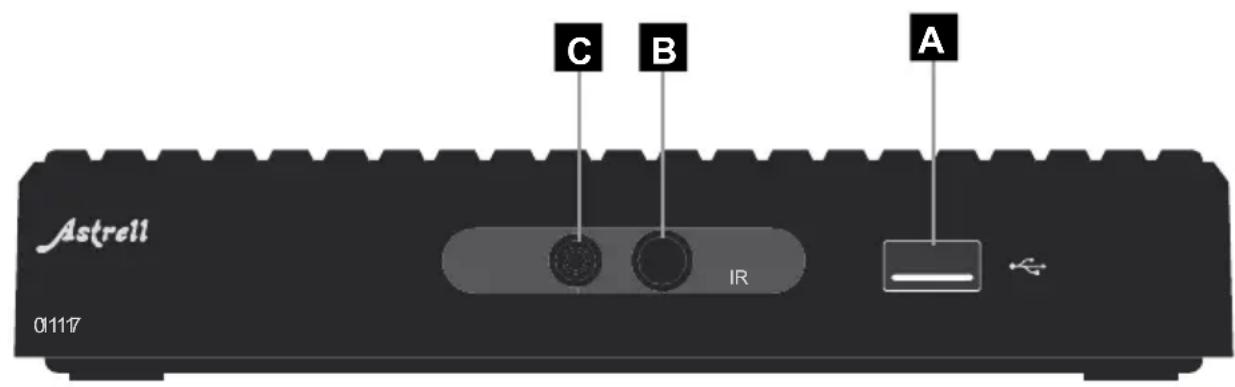

3 - Description de l'adaptateur

A Port USB.
B Récepteur infra-rouge (déTECTe le signal infra-rouge de la télécommande).
C Indicateur d'etat. Rouge: en veille; vert: allumé.
D Sortie péritel TV. Pour connecter l'adaptateur au téléviseur.
E Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur lorsqu'il est en vue.
F Alimentation secteur.
G Entrée antenne terrestre (râteau).
Sortie antennne, pour le téléviseur ou le magnétoscope.

4 - Utilisation au quotidien

FR

Enutilisationnormale,vousn'utiliserezqueles touches suivantesdont la fonction est decrite au paragraph precedent:

• Touches pour changer de chaîne.
• Touche pour couper et remettre le son.
• Touches numériques pour aller directement à une chaine.
• Touche OK pour acceder à la liste des chaînes TV.
• Touche MENU/Video, Musique, Photos pour tire vos contenus multimedia.

5 - Personnelier la liste des chaînes

Vous avez plusieurs possibilités pour personneliser la liste des chaînes. La première consiste à créé une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.

A - Châînes favorites

Selectionner les chaînes

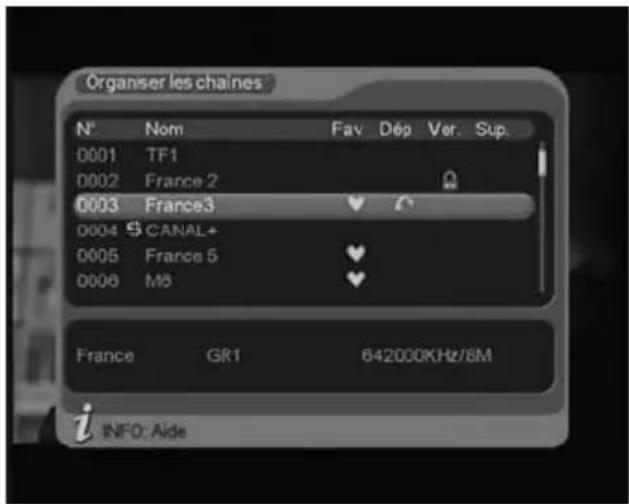

• Allez dans MENU / TNT / Chaines / Organiser les chaines.
• Avec les flèches , placez-vous sur la chaine que vous poulezmettre dans la liste Fav.
• Appuyez sur la touche ROUGE, un cœur apparait après le nom de la chaine.
• Vous pouvez selectionner d'autres chaînes de la même manière.
• Validez votre sélection par OK.
• Quittez tous les menus avec EXIT quand vous avez terminé votre sélection.

Acceder à un chaine favorite

Pour acceder directement à l'une des chaînes favorites, appuyez sur la touche FAV et Sélectionnéz la chaîne comme dans la liste principale.

B - Modifier la liste des chaînes

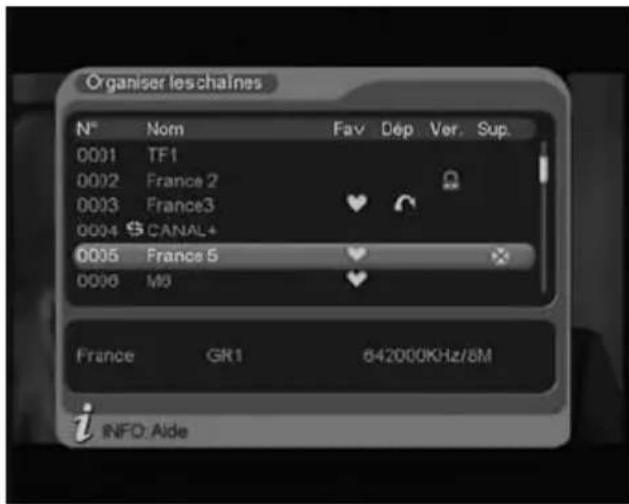

Effacer des chaînes

• Allez dans MENU / TNT / Chaines / Organiser les chaines pour acceder au menu d'edition des chaines.
• Avec les flèches , placez-vous sur la chaine que vous pouze supprimer.
  Appuyer sur la touche verte, une croix apparait derriere le nom de la chaine.
• Vous pouvez selectionner d'autres chaînes de la même manière.
• Appuyez sur EXIT quand vous avez terminé votre sélection.
• Un menu de confirmation s'affiche, appuyer sur la touche « puis OK.
• Quittez le menu avec EXIT.

Déplacer des chaînes

• Allez dans MENU / TNT / Châînes / Organiser les chaînes pour acceder au menu d'edition des chaînes
• Avec les flèches , placez-vous sur la chaine que vous pouze déplacer.
• Appuyez sur la touche jaune, des flèches apparaisSENT.
  Avec les flèches , déplacez la chaine vers sa nouvelle position.
• Tapez OK pour valider la nouvelle place.
• Quittez tous les menus avec EXIT quand vous avez terminé votre sélection.

Note : Déplacer une chaine n' affecte pas son numéro logique (LCN). Par exemple, si vous mettez France 4 en 4ème position, elle gardera son numéro 14.

6 - Blocage parental

FR

Votre adaptateur 011117 est livre avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous poulez restreindre l'accès. Nous vous conseillons de le changer.

Modifier le mot de passer

• Allez dans MENU / TNT / Configuration / Contrôle parental.
• Sur la ligne Entrer ancien code, tapez les 4 chiffres du code actuel (0000 en sortie d'usine).
• Sur la ligne Entrer nouveau code, tapez les 4 chiffres de votre nouveau code
• Sur la ligne Confirmer nouveau code, entrez à nouveau ce code, ce qui évite des problèmes dus à une erreur de saisie. Un message Code changé apparait brièvement en cas de succès.

Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).

Bloquer des chaînes

• Allez dans MENU / TNT / Châines / Organiser les chaînes.
• Sélectionnez avec les flèches la chaîne que vous poupez bloquer
• Appuyez sur la touche bleue puis enter le code, un cadenas apparait.
• Vous pouvez selectionner de la meme maniere d'autres chaines.
• Quittez tous les menus avec EXIT quand vous avez terminé.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifie la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (châines favorites, radios, etc.) seront perdues.

• Appuyez sur la touche MENU pour entrer dans le Menu principal, puis appuyer sur la touche OK pour entrer dans le menu TNT.
• Appuyez trois fois sur la flèche puis sur la touche OK pour entrer dans le Menu Réinitialisation.
• Entrez le code secret (0000 en sortie d'usine)
• Un message de confirmation s'affiche, appuyez une fois sur la flèche « puis validez à l'aide de la touche OK.

FR

8 - Options diverses

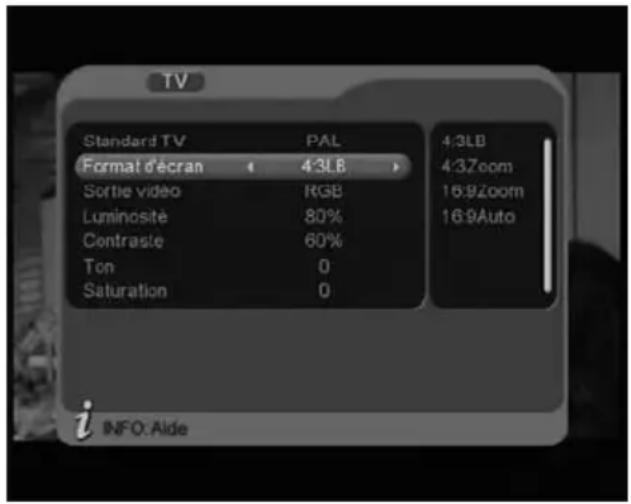

Options TV

Dans MENU / TNT / Configuration / TV sont regroupées diverses options. Sur la ligne Standard TV, vous pouvez forcer un mode video. Laissez PAL.

Le menu Format d'écran permet deCHOISIR entre différencs modes de gestion des programmes 4:3 et 16:9

Si vous avez un téléviseur 4:3 (normal)

4:3 ZOOM Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et.gauche.
- 4:3 LB Mode «LetterBox» Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas. Vous ne perdez rien de l'image.

Dans chacun de ces deux modes,les images 4:3 seront affichées de maniere normale sur la totalité de l'écran 4:3.

Si vous avez un téléviseur 16:9 :

• 16:9 Auto. Mode Automatique. Si votre téléviseur est régle correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.
  16:9 ZOOM. Pour un télévisueur 16:9 en mode plein écran. Les images en 4:3 sont donc étiirées horizontally pour occuper la totalité de l'écran. Nous attirons notre attention sur le fait que ce mode althevre votre perception de la normalité.

La ligne Sortie video permet deCHOISIR DIFFÉRents modes, nous vous conseillons de laisser RGB.

Les lignes suivantes dans le menu permettent d'ajuster la luminosité et les couleurs.

9 - Radios

Outre des chaînes TV, le numéroque terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche TV/RAD, vous entrez dans le mode radio. Dès lors, la touche OK fait apparaitre la liste des radios, et vous ne voirz plus d'images à l'écran.

10 - Utilisation avec un magnétoscope

Connectez simplement votre magnétoscope sur la péritel VCR de l'adaptateur.

Pour enregistrer une chaine, commencez par visualiser la chaine sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaine AV du magnétoscope (0, AUX, EXT,...).

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaine en selectionnant la chaine 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH.

Pour dire une cassette, mettez l'adaptateur en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur l'adaptateur. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistrleurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHÂINE ET ENREGISTRER UNE AUTRE CHÂINE EN MÂME TEMPS.

FR

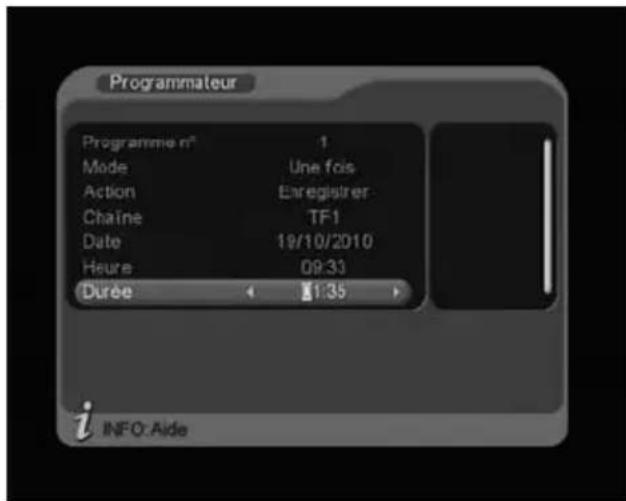

11 - Programmateur d'enregistrements

Vous pouvez programmermer jusqu'à 8 enregistrements différés.

Pour programmer un enregistrement sur une chaine, commencez par visualiser cette chaine en tapant son numero, ou en y accedant avec la touche OK.

• Appuyez sur la touche TIMER
• La ligne Programme n° vous propose le premier programme disponible (1 la première fois)
• Sur la ligne Mode,CHOISISEZ Une fois avec les flèches ,ce qui signifie que vous poulez programmermer un événement unique.
• Choisissez Journalier pour programmer un enregistrement tous les jours à la même heures ou Hebdo pour un enregistrement qui a lieu chaque joursioir, par exemple. Choisissez NON pour désactiver un timer sans le supprimer de la liste.
• Sur la ligne Action,CHOISSEZ Chaine avec les flèches pour un enregistrement sur un magnétoscope.

Choisissez Enregistrer pour programmer un enregistrement sur le disque dur externe.

• La ligne Chaine, indique la chaine que vous étiez en train de regarder. Vous pouze encore la changer en tapant et en selectionnant une autre chaine.
• Sur la ligne Date, entrez la date de l'émission à enregistrer
• Sur la ligne Heure, entrez l'heure de début d'enregistrement
• Sur la ligne Durée, entrez la durée d'enregistrement (ex 0130 pour une durée d'une heures et demie)
• Appuyez sur OK, un message vous indique que les données s'enregistrrent en mémoire.
• Tapez EXIT pour sortir du mode programmation.

SI VOUS AVEZ CHOISI L'ACTION «Chaine», FAITES MAINTENANT UNE PROGRAMMATION SUR VOTRE MAGNETOSCOPE, POUR QU'IL ENREGISTRE SA CHAINÉ AV (AUX, EXT,...) AU MEME MOMENT.

12 - Recherche de chaînes

FR

Cette opération est à faire des que vous perdez une chaine ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / TNT / Installation / Recherche avancée.
• Le menu de recherche de chaînes s'affiche et indique les chaînes trouvées.

13 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigèons cette notice). Pour y acceder :

• Appuyez sur la touche TXT et validez par OK.
• Tapez EXIT pour quitter le télétexte.

Certaines émissions peuvent être sous-titrées. Pour acceder aux sous-titres, appuyez sur la touche S-T puis sélectionnez avec la flèche la ligne fra et validez par OK.

14 - EPG

Appuyez sur la touche EPG pour acceder au guide électronique des programmes. Avec les flèches , vous pouvez selectionner les chaînes.

La partie droite liste les émissions en cours et suivante(s). En France, la plupart des chaînes ne diffusent que la description de l'émission en cours et la suivante. Certaines chaînes (ex NT1) diffusent un guide sur plusieurs jours.

Pour plus d'information sur l'émission, appuyez sur la flèche pour activer la

fenêtre de droite, sélectionnez l'émission de votrechioix et appuyez sur la touche jaune. Les touches « « » permettent de naviguer sur les jours suivants. En appuyant sur la touche bleue, vous entrez directement dans leprogrammateur de manière à programmer un enregistrement différé. Pensez à régler la ligne Action correctement (Chaine pour un enregistrement sur un magnétoscope, Enregistrer pour un enregistrement sur un disque externe)

FR

15 - Lecteur/enregistreur numérique

Description rapide.

Ce paragraphe déscrit de manière très rapide le fonctionnement général. Il est important de dire les paragraphs suivants où vous trouvez tout ce qu'il faut savoir pour utiliser correctement le port USB.

Une fois le disque dur connecté sur le port USB en façade, vous pouze enregistrer une émission en appuyant sur la touche REC. Appuyez sur STOP pour arrêter l'enregistrement. Vous pouze direvotre enregistrement

à partir du MENU / Video, avec un ordinateur, ou sur un autre 011117.

Les menus /Photos et /Musique permettent également de visualiser les images et écouter les fichiers musicaux stockés sur le disque dur.

Type de medias acceptés

Le disque externe doit être formaté avec le système FAT32. Si un disque n'est pas reconnu (message d'erreur Media USB absent), utilisez votre ordinateur pour vérifier le format (clic droit / propriétés dans l'explorateur de fichiers de Windows). Si vous disque est formaté NTFS, ce qui est assez souvent, vous devrez créé une partition FAT32 dédiée à votre 011117.

Viete 011117 est principalement conqu pour fonctionner avec des disques durs externes à alimentation autonome, c'est-à-dire les disques que vous doivent brancher sur le secteur grâce à une alimentation dédiée. Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir une fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire.

Bien que non garantiet, le fonctionnement avec des disques dur auto-alimentes, des clés USB, des lecteurs MP3, voire des apparciels photos, est souvent possib. Encore une fois, sous la condition minimale d'être formated FAT32. Astrell decline toute responsabilité en cas de perte de données sur le media due à une utilisation avec l'adaptateur TNT. Nous vous conseillons de sauvegarder vos données au préalable, et de dedier un disque uniquement a cet usage.

Enregisterre une chaine

Pour lancer l'enregistrement de la chaine que vous regardez, appuyez simplement sur la touche REC de votre télécommande. Soyez conscient des points suivants :

• C'est à vous de vérifier que le support d'enregistrement contient suffisamment d'espace libre pour partager votre enregistrement. En général, vous pouvez compter sur un besoin de 1,5 Go par heures d'enregistrement. Une fois le support saturaé, l'enregistrement s'arrête.
• L'enregistrement concerne uniquement la video et l'audio principal de la chaîne. Les composantes supplémentaires comme les sous-titres, les voies audio multiples, le télétexte etc. ne sont pas stockées.
• Lorsque vous arrêtez l'enregistrement, un fichier au format .mpg est créé dans le réseau PVR du support. Ce fichier peut être lu par votre 011117 à partir du menu Video, ou par un ordinateur.
• Les fichiers créé ont une taille maximale de 3,8Go. Aussi, si vous enregistrez un programme qui dure plus de trois heures environ, un second fichier sera créé. À la lecture, ce sera transparent puisque la lecture de la plage suivante se lance automatiquement lorsque la fin de la plage en cours est atteinte.

Lire un enregistrement

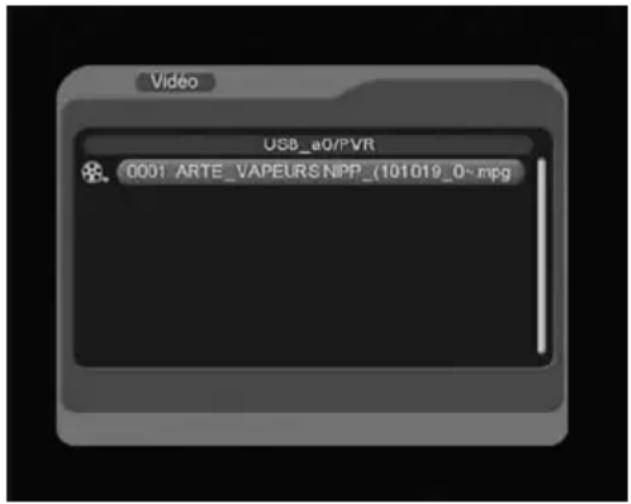

• Allez dans MENU / Video.
• Sélectionnez 0001 USB_a0 qui est l'unité par défaut. Note : si vous connectez un disque multi-partition ou plusieurs medias via un concentrateur, vous aurez àCHOISIR parmi plusieurs unités.
• La liste des repertoires présents sur le disque est listede,CHOisissez le repertoire PVR qui contient la liste des enregistrements.
• Sélectionnez l'enregistrement avec les flèches et validez par OK.
• Une fois la lecture de l'enregistrement terminée, l'appareil passe automatiquement à l'enregistrement suivant. Appuyez sur STOP puis 4 fois EXIT pour revenir en mode TV.

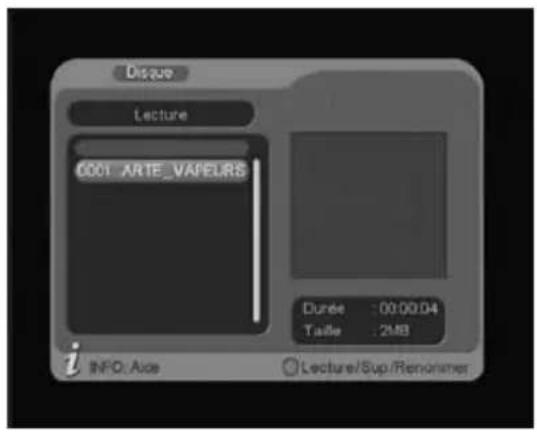

Gérer le disque

Le menu Disque permet l'édition et la gestion des enregistements du répétaire PVR. Vous pouvez sélectionner un fichier avec les flèches et afficher la taille ainsi que la durée de l'enregistrement. La touche VERTE «ACTIONS» vous permit de sélectionner 4 MODES :

Quand vous entrez dans le menu Disque vous estes par défaut dans le mode Lecture

• Lecture: Appuyez sur OK fait apparaitre un aperçu dans la fenêtre de droite.
• Effacer : Pour effacer l'enregistrement sélectionnez-le, appuyez sur OK, sélectionnez OUI puis appuyez sur OK.
• Tout supprimer : Pour effacer tous les enregistrements contenus sur le disque dur, appuyez sur OK, selectionnez OUI puis appuyez sur OK.
• Renommer : Il permet d'attribuer ou Change le titre de l'enregistrement, appuyez sur OK pour afficher le clavier et rentrez le nom.

Lire un contenu multimédia.

Outre les enregistrents faits par l'appareil lui-même, vous pouvez dire des videos stockées sur le disque USB. L'accès à ces contenus se fait par le MENU / Videos, de la même manière qu'expliqué dans le paragraphe «Lire un enregistrement» (page 19). La plupart des fichiers .AVI ou .MPG sont supportés.

De la même manière, les photos sont accessibles par le MENU / Photos. Une fois que vous avez sélectionné une photo avec la touche OK, vous pouvez visualiser les photos suivantes avec la touche

Viete 011117 permet également de dire les fichiers musicaux par le MENU / Musique.

16 - En cas de problème de réception

FR

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme Cause possible Solution(s) à essayer
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Viete antenne pointe vers un émetteur analogique, alors que les chaînes numériques sontémises sur un autre émetteur.	Modifiez l'orientation de votre Antenne(voir paragraphe 1B page 7).
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.Vous habitez en appartement.	Viete système d'antenne collective n'est pas ajusté au numérique terrestre.	Consultezairevpropriétáre ou vrotesyndic de co-proprieté.
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Viete zone n'est pas encore couverte par le numérique terrestre.	Aucune solution dans l'immédiat. Attendeezque votre zone soit couverte.
Vous receivez certaines chaînes numériquescorrectement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous receivez, la qualité de réception n'est pas très élevé. En analogique,votre image n'est pas parfaite.	Vous étés situé loin de l'émetteur.	1 - Essayez un amplificateur d'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vous une antenne plusperformante.

Symptôme Cause possible Solution(s) à essayer

Vous receivez toutes leschainsines numériques, maisla réception est perturbée àcertains moments (quand unappareil électrique s'allume,par exemple).	Vous étés perturbépar des parasites.	1 - Remplacez lecordon TV qui va dela prise TV à votreterminal par un cordonà blindage renforcé.2 - Remplacezles accessoires(répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et laprise.
Vous receivez certainsmultiplexes (certains canaux) mais d'autres sont perturbésou pas reçus du tout.	Vous étés victimed'échos.	1 - modifier légèrementl'orientation del'antenne.2 - remplacez l'antennpar une nouvelle ayantdes grilles anti-échosplus performantes.
Vous receivez certainsmultiplexes (certains canaux) mais les canaux supérieuresà 60 sont perturbés ou pasreçus du tout.	Votrecennteauveuencecoupe le haut dela bande UHF.	Procurez-vous unane antenne performante sur toute la bande UHF.
Vous receivez les canauxcompris entre 21 et 35, maispas ceux compris entre 36 et69 (ou l'inverse).	Votrecenne ne capte qu'une partie de la bande UHF.	Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF.
Votrecception est correctéla plupart du temps, maiselle est perturbée quand ilpleut, ou à certains momentsapparemment aléatoires.	Vosés enlimite de zone.	Procurez-vousune antenne plusperformante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits办实事 qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toutefois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximité d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (teléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

17 - Glossaire

FR

Adaptateur Appareil permettant de receivevoir les chaînes en clair de la TNT.

Terminal Equipement final d'une communication. Cet adaptateur est un terminal numérique.

Analogique Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l'arrivée du numérique, l'analogique terrerestre est vous à disparaître en 2011.

Canal Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.

Emetteur Pylone truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau.
ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.

EPG Guide électronique des programmes.

FTA En clair, gratuite. Vient de l'anglais free-to-air. Your terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.

Multiplex En terrerestre, ensemble de chaînes émises sur la même fréquence, le même canal.

Numérique Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaine (ex TF1) peut être émise en analogue et en numérique.

Polarisation Orientation de l'onde emise par I'emetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.

Terrestre Dans le cas qui nous intèresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».

TNT Television Numérique Terrestre.

Astrell
