DVB-T2 011140 - Décodeur numérique ASTRELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Décodeur numérique DVB-T2
Résolution maximale	1080p (Full HD)
Connectivité	HDMI, USB, sortie audio numérique
Fonctionnalités supplémentaires	Enregistrement numérique, guide électronique des programmes (EPG)
Alimentation	Adaptateur secteur inclus
Dimensions	Compact, adapté pour un usage domestique
Poids	Léger, facile à installer
Maintenance	Nettoyage régulier, mise à jour du firmware recommandée
Sécurité	Utiliser uniquement avec des accessoires certifiés
Garantie	Vérifier les conditions auprès du vendeur
Informations avant achat	Vérifier la compatibilité avec votre antenne et votre télévision

FOIRE AUX QUESTIONS - DVB-T2 011140 ASTRELL

Comment configurer le décodeur ASTRELL DVB-T2 011140 pour la première fois ?

Pour configurer votre décodeur, branchez-le à votre téléviseur et à une source d'alimentation. Allumez le décodeur et suivez les instructions à l'écran pour sélectionner votre langue, effectuer une recherche de chaînes et configurer les paramètres de votre réseau.

Pourquoi je ne reçois pas de signal sur mon décodeur ?

Assurez-vous que l'antenne est correctement connectée et orientée vers la tour de diffusion. Vérifiez également que le câble coaxial est en bon état et que le décodeur est allumé. Si le problème persiste, essayez de rescanner les chaînes.

Comment rescanner les chaînes sur le décodeur ?

Accédez au menu principal, sélectionnez 'Installation' puis 'Recherche de chaînes'. Choisissez l'option de recherche automatique et laissez le décodeur effectuer la recherche.

Que faire si l'image est pixelisée ou saccadée ?

Cela peut être dû à un signal faible ou à des interférences. Vérifiez la connexion de l'antenne et repositionnez-la si nécessaire. Assurez-vous également que le décodeur et l'antenne ne sont pas bloqués par des objets ou des murs.

Comment réinitialiser le décodeur aux paramètres d'usine ?

Accédez au menu principal, allez dans 'Installation' puis sélectionnez 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix pour restaurer les paramètres d'origine.

Mon décodeur ne s'allume pas, que dois-je faire ?

Vérifiez que le décodeur est correctement branché à une prise électrique fonctionnelle. Essayez d'utiliser un autre câble d'alimentation ou une autre prise. Si le problème persiste, contactez le service client.

Comment mettre à jour le logiciel du décodeur ?

Accédez au menu principal, sélectionnez 'Mise à jour' puis 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour télécharger et installer la dernière version du logiciel.

Est-il possible d'utiliser le décodeur avec une télécommande universelle ?

Oui, le décodeur ASTRELL DVB-T2 011140 peut être contrôlé avec une télécommande universelle. Consultez le manuel de votre télécommande pour les instructions de programmation.

Où puis-je trouver le manuel d'utilisation du décodeur ?

Le manuel d'utilisation est généralement inclus dans l'emballage du décodeur. Vous pouvez également le télécharger sur le site officiel du fabricant ou contacter le service client pour obtenir une copie.

MODE D'EMPLOI DVB-T2 011140 ASTRELL

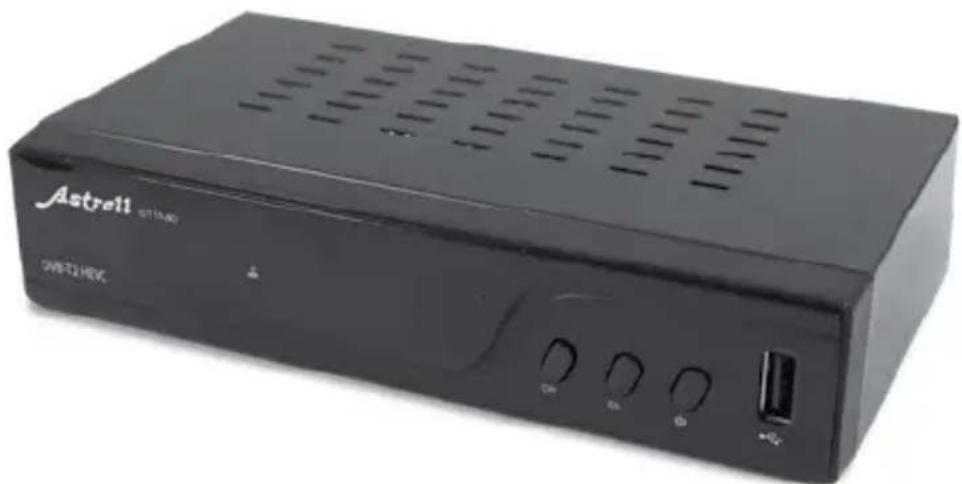

Ref. /Artikelnr 011140 AST751 FR Adaptateur TNT HD avec port USB DE HD-DVB-T-RECEIVER mit USB-Anschluss3 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

À LIRE ABSOLUMENT L’intérieur de votre terminal contient des composants soumis à haute tension ; n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d’antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions. Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement. Pour nettoyer votre terminal ou sa télécommande, n’employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière. Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l’appareil pour assurer une aération sufsante. Il convient de ne pas placer sur l’appareil, ou à proximité, des sources de ammes nues telles que des bougies allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. Lorsque la prise d’alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible. La garantie ne couvre pas les dommages liés à une exposition directe ou indirecte de la foudre. En cas d’orage annoncé, ou en cas de doute, débranchez l’appareil du secteur pour éviter tout dommage. Par respect de l’environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l’attention nécessaire au texte important qu’il repère.4 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

La programmation du terminal se fait par l’intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l’accès à un menu donné sous la forme simplifiée suivante : MENU / menu / sous-menu. Par exemple, lorsque vous lirez :

• Allez dans MENU / Installation / Recherche Avancée. c’est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.

• Appuyez sur la touche

pour sélectionner le menu Installation et appuyez sur OK.

• Appuyez sur la touche

pour sélectionner le sous-menu Recherche Avancée.

• Appuyez sur OK pour valider. Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l’écran du téléviseur. Aucune fonction présente dans l’appareil, mais non décrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées dans ce document.5 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

1 Installation 06 2 Description de la télécommande 08 3 Description de l’adaptateur 10 4 Utilisation au quotidien 11 5 Personnaliser la liste des chaînes 11 6 Blocage parental 13 7 Réinitialiser l’adaptateur 14 8 Réglages de l’écran 14 9 Radios 15 10 Economie d’énergie 15 11 Guide Electronique des Programmes (EPG) 16 12 Recherche de chaînes 16 13 Télécommandes universelles 17 14 Sous-titres et télétexte 17 15 Lecteur / enregistreur numérique 18 16 Fonction Lecteur Multimédia 22 17 En cas de problème d’utilisation 23 18 En cas de problème de réception 24 19 Glossaire 26

ASSISTANCE ET CONSEILS 27

GARANTIE 28 SOMMAIRE6 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

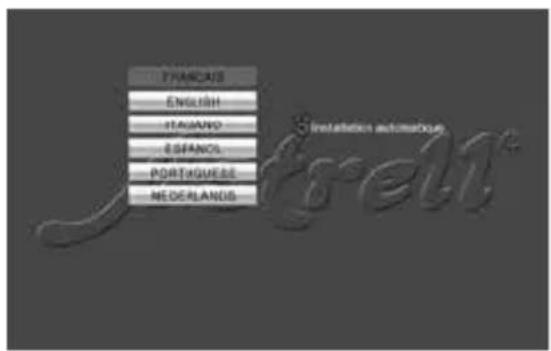

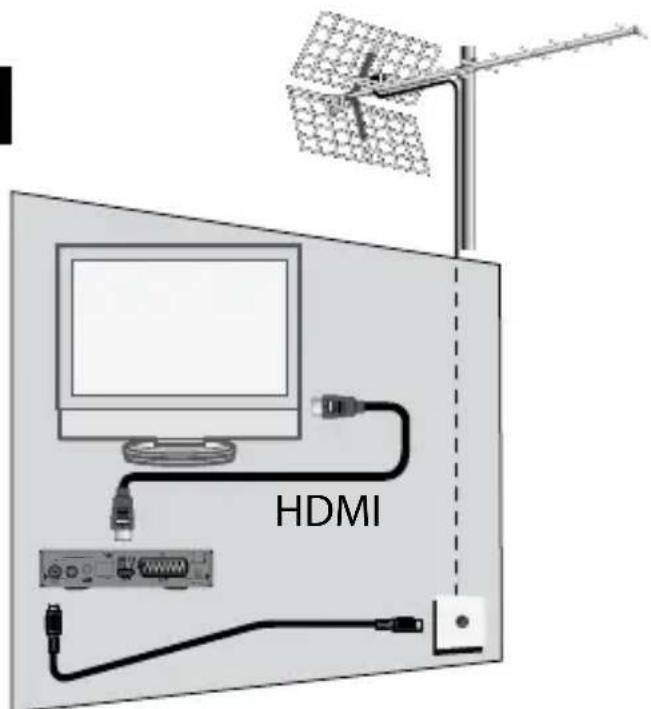

A - Installation simplifiée L’adaptateur étant débranché du secteur, connectez directement l’antenne à l’entrée ANT IN. (G page 10) de l’adaptateur. Reliez votre téléviseur à votre adaptateur grâce à un cordon HDMI (standard ou High-Speed), puis allumez le téléviseur et mettez-le en mode HDMI (voir notice du téléviseur si nécessaire). Si votre téléviseur ne possède pas d’entrée HDMI, vous pouvez relier vos appareils avec un cordon péritel. Branchez le cordon d’alimentation sur le secteur. Insérez les piles (non fournies) dans la télécommande. Le voyant vert en façade s’allume. L’écran du téléviseur affiche un menu de sélection de langue. Si ce n’est pas le cas, vérifiez les connexions et le mode HDMI de votre téléviseur. Choisissez la langue avec les touches 6, puis appuyez sur OK. La recherche automatique de chaîne démarre. A l’issue de cette recherche, l’adaptateur affiche la première chaîne, l’installation de base est terminée. Pour satisfaire le plus grand nombre, nous avons réglé les paramètres usine de telle manière que les émissions 4:3 soient déformées pour occuper la totalité de votre écran 16:9 (réglage 16:9 zoom). Si vous souhaitez voir les émissions 4:3 non déformées, avec des barres noires à gauche et à droite de l’écran, nous vous invitons à régler, dans MENU / Réglages Système / Système TV, le paramètre Format sur 16:9 PB.

Fabriqué hors UE7 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

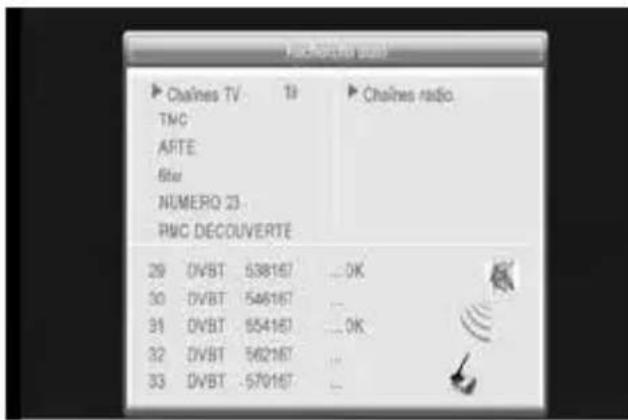

B - Calage / orientation de l’antenne Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique. Cas n°1 Vous connaissez au moins un numéro de canal (compris entre 21 et 60) qui émet dans votre région.

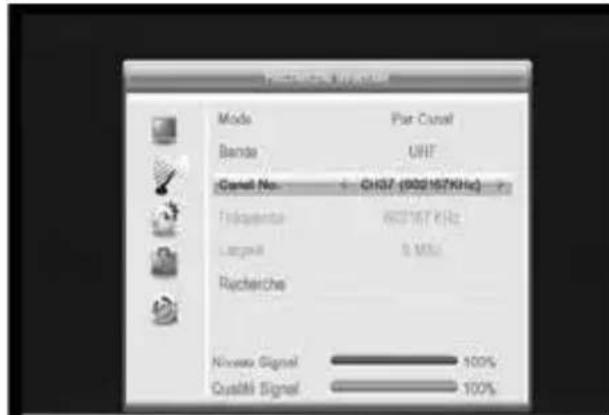

• Allez dans Menu / Installation/ Recherche Avancée.

• Descendez sur la troisième ligne et sélectionnez avec les flèches 34 un numéro de canal utilisé dans votre région.

• Patientez quelques secondes et observez les graphes de Qualité de réception et Niveau de signal.

• Tournez l’antenne pour maximiser le signal. Lorsque vous approchez de la direction de l’émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n’augmente jamais, c’est que le numéro de canal que vous avez choisi est incorrect, ou que l’émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de l’antenne.

• Lancez une recherche par Menu / Installation / Recherche Auto.8 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

Cas n°2 Si vous ne savez pas quel canal est utilisé pour capter les chaînes de la TNT, nous vous suggérons la méthode suivante : Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l’entrée ANT IN de l’adaptateur. Orientez votre nouvelle antenne dans la même direction que l’ancienne et faites une recherche automatique de chaînes (MENU / Installation / Recherche Auto). Si vous trouvez des chaînes que vous n’aviez pas trouvées avec l’ancien râteau, remplacez tout simplement l’ancienne antenne par la nouvelle. Sinon, tournez l’antenne d’un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d’un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 3 fois sur la touche INFO pour afficher l’indicateur de signal en bas. Tournez l’antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l’antenne. Faites à nouveau une recherche automatique de chaînes.

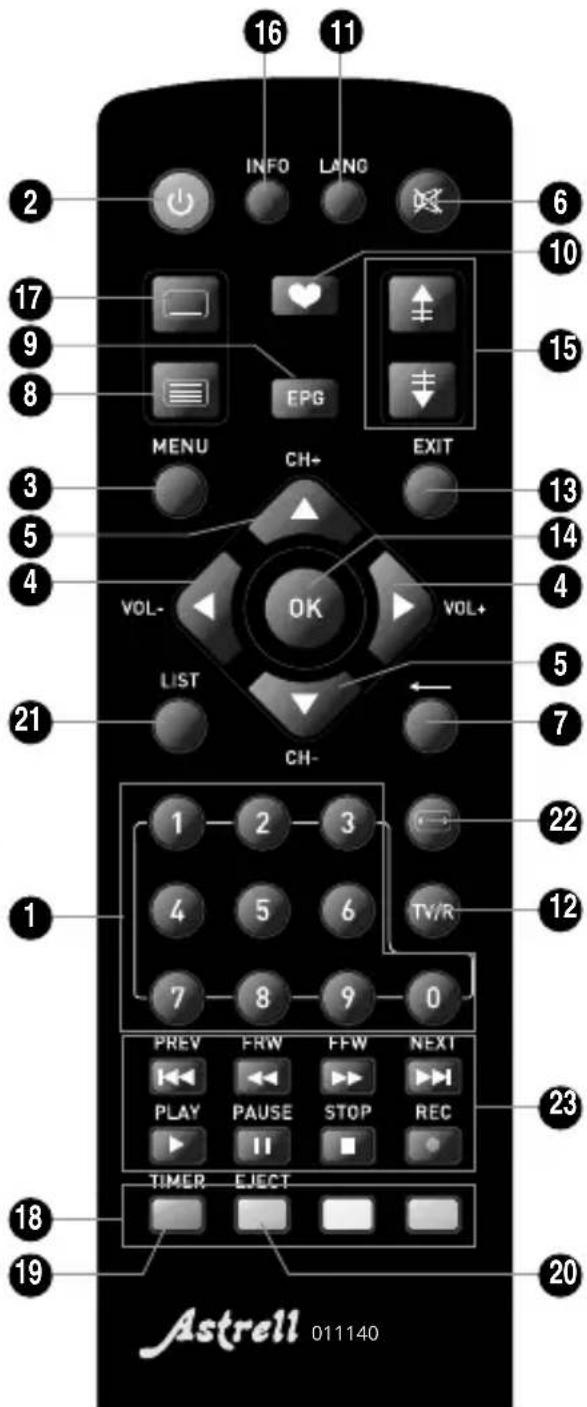

Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. Dans le menu Multimédia, la touche 1 du pavé numé

rique permet de naviguer dans les onglets PVR / Musique / Photos / Vidéo

Touche . Permet de mettre en veille l’adaptateur ou de l’allumer.

Touche MENU. Permet d’entrer dans le menu principal.

Touches 34. Dans le menu, permet de modier les différents para- mètres. En mode normal, permet de régler le volume. Lors de la lecture d’un enregistrement ou d’une vidéo, permet d’avancer ou reculer rapide- ment par saut.

Touches 6. En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d’une ligne à la suivante.

Touche . Permet de couper le son (pour répondre au téléphone par ex.).

Touche . Permet de revenir à la dernière chaîne regardée.

Touche . Pour accéder au magazine télétexte.

Touche EPG (guide électronique des programmes). Fait apparaître le pro- gramme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne.

Touche . Pour accéder à la liste des chaînes favorites.

Touche LANG. Lorsque plusieurs voies audio sont transmises, permet de choisir la langue de l’émission.

Touche TV/R. Permet le passage du mode TV au mode Radio et inverse-

2 - Description de la télécommande9

Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

Touche EXIT. Pour revenir d’un écran en arrière dans les menus et sortir complè- tement des menus.

Touche OK. Permet de valider un choix quand vous êtes dans les menus. En mode normal (visualisation d’une chaîne), afche la liste des chaînes.

ouches Page 6. Permet de pas- ser de page en page dans les longues listes.

Touche INFO. Un premier appui fait apparaître la bannière information de la chaîne, comprenant, entre autre, le titre de l’émission actuelle et la prochaine. Un double appui fait apparaître le descriptif de l’émission en cours. Un triple appui fait apparaître les caractéristiques tech- niques, y compris le niveau de signal.

Touche . Pour activer ou désactiver les sous-titres (DVB).

Touches de couleurs. Utilisées dans cer- tains menus.

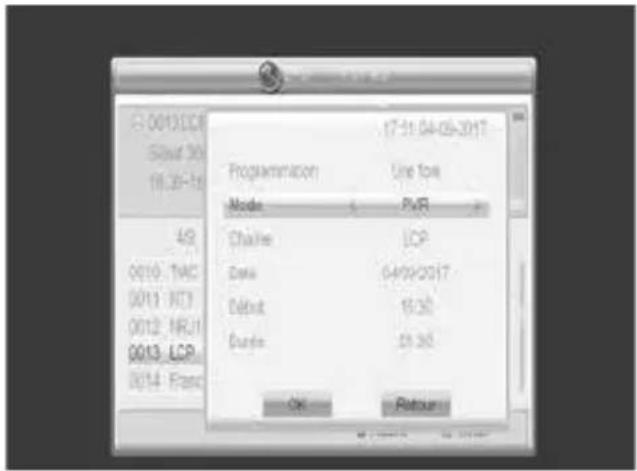

Touche TIMER. Permet de programmer un enregistrement.

Touche EJECT. Pour déconnecter en toute sécurité le support USB.

Touche LIST. Un premier appui sur la touche LIST ouvre le menu Multimé- dia. Un second appui sur la touche LIST quitte le menu Multimédia et revient à la chaîne en cours.

Touche . Permet de changer le for- mat d’écran. Il permet de choisir entre différents modes de gestion des pro- grammes 4:3 et 16:9.

Touches dédiées aux enregistrements : : pour lancer la lecture ou reprendre après une pause. ; : pour faire une pause dans la lecture : pour arrêter l’enregistrement ou la lecture en cours = : pour lancer un enregistrement sur le port USB 7 : pour un retour en arrière 9 : chier précédent 8 : pour une avance rapide : : chier suivant10 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

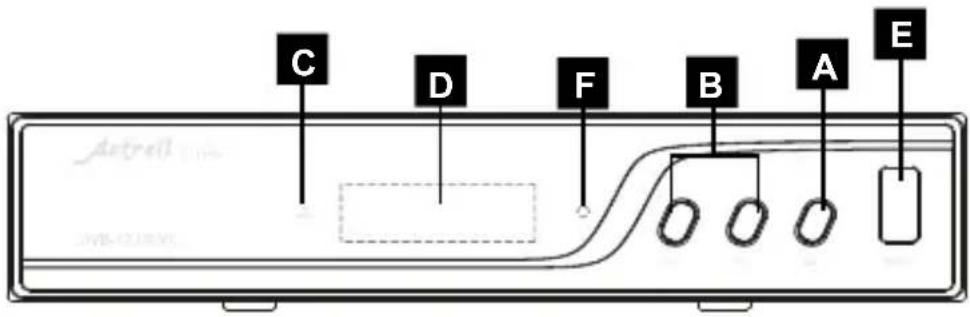

3 - Description de l’adaptateur

Bouton marche / arrêt

Boutons pour changer de chaîne.

Récepteur infrarouge (détecte le signal infrarouge de la télécommande).

Afficheur. Affiche le numéro de chaîne lorsque l’adaptateur est allumé.

Indicateur lumineux. Le voyant allumé vert signifie : en marche. Le voyant allumé rouge signifie : en veille

Entrée antenne terrestre (râteau).

Sortie antenne TV (ou magnétoscope).

Sortie HDMI (Haute définition numérique).

Sortie Péritel. Pour connecter l’adaptateur au téléviseur si celui-ci ne possède pas de prise HDMI.

Sortie audio numérique (S/PDIF) pour votre amplificateur HomeCinema.

Port réseau. Non utilisé sur ce modèle.

Alimentation secteur F11 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

En utilisation normale, vous n’utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent :

• Touches VOL- /3 et 4/ VOL+ pour régler le volume sonore.

• Touches 6/ CH- et CH+/ pour changer de chaîne.

• Touche pour couper et remettre le son.

• Touches numériques pour aller directement à une chaîne.

• Touche EPG pour accéder au guide des programmes.

• Touche = pour lancer directement un enregistrement.

• Touche TIMER pour programmer un enregistrement.

• Touche pour lancer la lecture d’un enregistrement.

pour arrêter l’enregistrement ou la lecture.

• Touche PAUSE pour mettre en pause la lecture d’un enregistrement et le reprendre plus tard.

• Touche OK pour accéder à la liste des chaînes.

4 - Utilisation au quotidien

Vous avez deux possibilités pour personnaliser la liste des chaînes. La première consiste à créer une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes. A - Chaînes favorites Sélectionner les chaînes

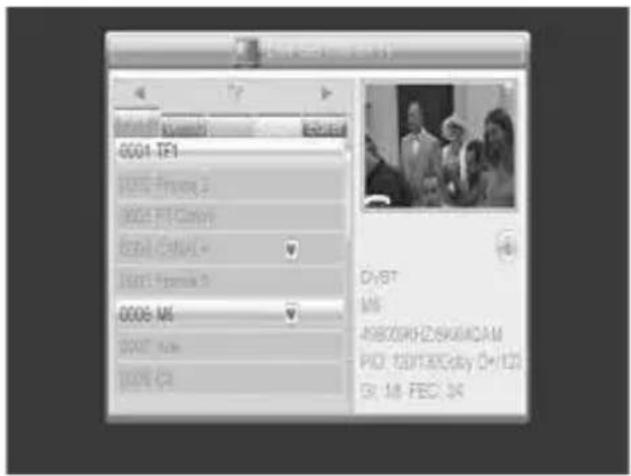

Allez dans Menu / Edition chaînes / Liste des chaînes TV.

Appuyez sur la touche pour activer la sélection des chaînes favorites. Sélectionnez par OK la chaîne que vous voulez ajouter puis choisissez la liste dans laquelle vous voulez l’ajouter. Appuyez sur OK pour valider la liste. Un petit logo apparaît.

Vous pouvez ainsi ajouter plusieurs chaînes à la liste

Appuyez sur EXIT pour quitter la sélection.

Appuyez sur OK pour mémoriser votre sélection.

Appuyez sur EXIT pour quitter les menus.

5 - Personnaliser la liste des chaînes12

Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

Visualiser les chaînes favorites Appuyez sur la touche pour afficher les listes des chaînes favorites. Choisir la chaîne avec les flèches 6 puis valider par OK. Un appui sur la touche OK vous permet de revenir dans la liste complète des chaînes. B - Modifier la liste des chaînes Effacer des chaînes

• Allez dans Menu / Edition chaînes / Liste des chaînes TV.

• Appuyez 2 fois sur la touche bleue pour activer la sélection des chaînes à éditer.

• Avec les flèches 6, sélectionnez la chaîne à supprimer.

• Appuyez sur la touche OK, une marque de sélection apparaît après le nom de la chaîne.

• Vous pouvez sélectionnez ainsi plusieurs chaînes.

• Appuyez 2 fois sur EXIT pour quitter la sélection.

Appuyez sur OK pour mémoriser votre sélection.

• Appuyez sur fois EXIT pour quitter tous les menus. Déplacer des chaînes

• Allez dans Menu / Edition chaînes / Liste des chaînes TV.

• Appuyez la touche jaune pour activer la sélection des chaînes à déplacer.

• Avec les flèches 6, sélectionnez la chaîne à déplacer.

• Appuyez sur la touche OK, un petit curseur apparaît après le nom de la chaîne.

• Avec les flèches 6, déplacez la chaîne à sa nouvelle place.

• Appuyez sur OK pour valider la nouvelle place.

• Appuyez 2 fois sur EXIT pour quitter la sélection.

Appuyez sur OK pour mémoriser votre sélection.

• Appuyez sur EXIT pour quitter les menus. Note : Par défaut, déplacer une chaîne ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaîne change avec sa position, il faut régler l’option MENU / Installation / LCN sur < Non > avec les touches 34.13 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

Votre terminal Astrell est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous voulez restreindre l’accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer. Modifier le mot de passe

• Allez dans MENU / Réglages Système / Contrôle parental.

• Entrez votre mot de passe (0000 en sortie d’usine).

• Sur la ligne Nouveau code, entrez les 4 chiffres du nouveau code.

• Sur la ligne Confirmer code, entrez à nouveau le nouveau code.

Appuyez sur OK et tapez sur EXIT pour quitter tous les menus

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse). Blocage par niveau moral Votre terminal utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous sélectionnez la limite à 12 ans, votre enfant pourra donc regarder les émissions déclarées «tout public» ou «accord parental» souhaitable. Les émissions que la chaîne déclare déconseillées aux moins de 12 ans seront bloquées. Le blocage n’est efficace que si votre enfant ignore le code d’accès que vous aurez réglé. Modifiez donc ce code d’accès comme expliqué ci-dessus. Pour sélectionner le niveau moral :

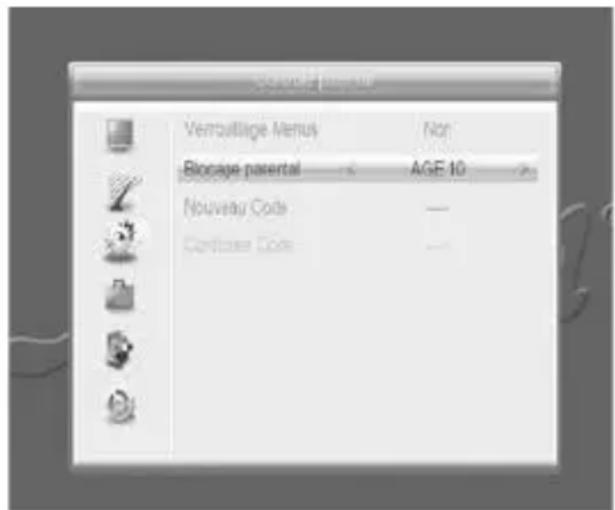

• Allez dans MENU / Réglages Système / Contrôle parental.

• Entrez le mot de passe (0000 si vous n’avez pas modifié le mot de passe à l’étape précédente).

Sur la ligne Verrouillage Menus, choisissez Oui avec la flèche 3.

• Sélectionnez la ligne Blocage parental avec la flèche 6.

• Sélectionnez le paramètre avec les flèches 34.

• Tapez sur la touche EXIT pour sortir des menus.

6 - Blocage parental14

Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

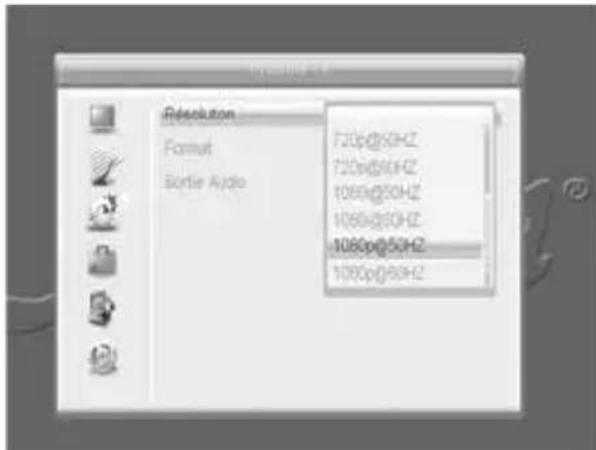

Le MENU / Réglages Système / Système TV permet de choisir différentes options, dont :

• La ligne Format permet de gérer les écrans 4:3 et 16:9 : - 4:3 LB (Letter Box). Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas. - 4:3 PS (Panscan). Pour un téléviseur La réinitialisation usine peut être utile si vous modifiez la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l’adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, etc.) seront perdues.

• Sélectionnez le 4 ème menu (Outils) avec les flèches 6.

• Appuyez sur 4et sélectionnez le 2ème menu (Réinitialisation usine) en appuyant sur OK. Entrez votre mot de passe (0000 en sortie d’usine).

• Tapez 3 puis OK pour confirmer, patientez jusqu’à ce que le menu de sélection de langue apparaisse. Bloquer des chaînes

• Allez dans Menu / Edition chaînes / Liste des chaînes TV.

• Appuyez sur la touche rouge pour activer la sélection des chaînes à bloquer.

• Avec les flèches 6, sélectionnez la chaîne à verrouiller.

• Appuyez sur la touche OK.

• Entrez le mot de passe (0000 en sortie d’usine), un cadenas apparaît après le nom de la chaîne.

• Appuyez 2 fois sur EXIT pour quitter la sélection.

Appuyez sur OK pour mémoriser votre sélection.

• Appuyez sur EXIT pour quitter les menus. Note : Le blocage par chaîne est déconseillé quand le niveau moral est activé.

7 - Réinitialiser l’adaptateur

8 - Réglages de l’écran15

Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

Afin de limiter la consommation d’énergie inutile, et conformément à la réglementation européenne relative aux appareils qui consomment de l’électricité, des mesures ont été prises afin d’éviter de laisser l’adaptateur en marche inutilement. Ainsi, votre appareil se met automatiquement en veille lorsque vous ne l’utilisez pas pendant 3 heures. Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur une touche VOL6, par exemple, pour faire disparaître le message.

4:3. Les images 16:9 seront affichées sur toute la surface de l’écran, amputées des extrémités droite et gauche. - 16:9 PB. Pour un téléviseur 16:9 relié à l’adaptateur par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite. - 16:9 Plein-écran. Pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étirées horizontalement pour occuper la totalité de l’écran. Nous avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous attirons votre attention sur le fait que ce mode altère votre perception de la normalité. Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu’à l’heure où nous écrivons cette notice, ce mode de diffusion n’est pas prévu en France. Dès que vous appuyez sur la touche TV/R vous entrez dans le mode radio. L’écran vous affiche alors le message «Pas de radio !». Pour revenir en mode TV, appuyez sur la touche TV/R à nouveau.16 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

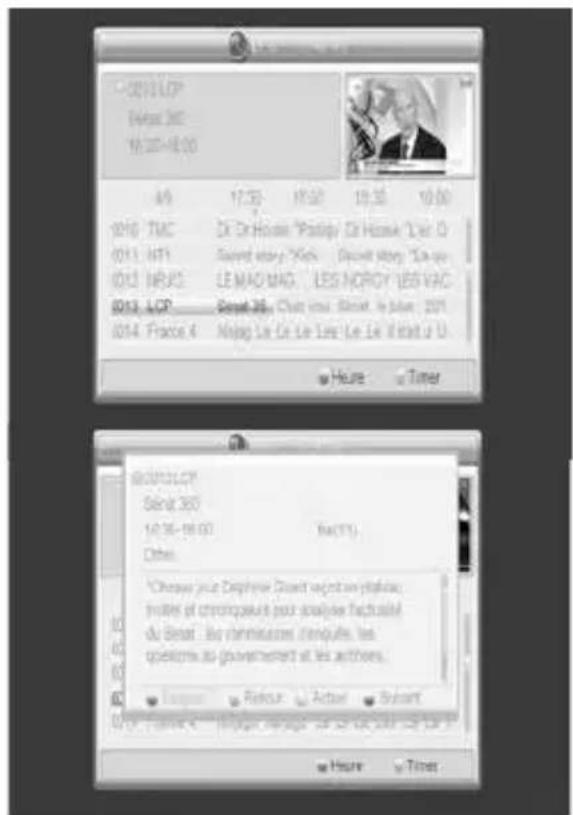

Le guide de programme permet de consulter les programmes de télévisions pour les heures ou jours à venir (selon les chaînes qui diffusent ces informations). Avec les flèches 634 , vous pouvez sélectionner une émission et appuyer sur la touche OK pour afficher les détails (si diffusés par l’opérateur). La fenêtre reste vide si les informations ne sont pas diffusées. Vous avez la possibilité de programmer l’enregistrement d’une émission en mettant en surbrillance l’émission que vous souhaitez enregistrer, puis en appuyant sur le touche verte (n°23 page 9). Pensez à connecter un disque dur sur le port USB en façade. Note : Les informations du guide des programmes sont diffusées par les opérateurs ; il arrive que les informations du guide des programmes soient inexactes ou peu précises dans le temps. Nous vous conseillons de prendre des marges de temps lors de la programmation d’un enregistrement. Vous devez pour cela éditer la programmation dans le MENU / Réglages Système / Timers.

11 - Guide Electronique des Programmes (EPG)

Si, pour une raison quelconque, vous souhaitez désactiver cette fonction,

• Allez dans MENU / Réglages Système / Autre.

• Sélectionnez Mise en veille auto avec la flèche

• Sélectionnez < Non > à l’aide des flèches

• Appuyez sur EXIT pour quitter les menus. Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Installation / Recherche Auto.

• Descendez sur la ligne Recherche avec la flèche

• Appuyer 2 fois sur OK pour démarrer la recherche de chaîne.

12 - Recherche de chaînes17

Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

Certaines chaînes diffusent un magazine télétexte. Pour y accéder, appuyez sur la touche

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer

• Appuyez sur la touche pour afficher la fenêtre Sous-titres.

• Appuyez sur 6 pour sélectionner une langue de sous-titre.

• Tapez OK pour valider. Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C’est le fabricant de la télécommande universelle qui choisit ce code, et non le fabricant de l’appareil à commander. Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c’est probablement parce que les codes de votre terminal n’ont pas été mis dans la télécommande universelle.

13 - Télécommandes universelles

14 - Sous-titres et télétexte18

Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

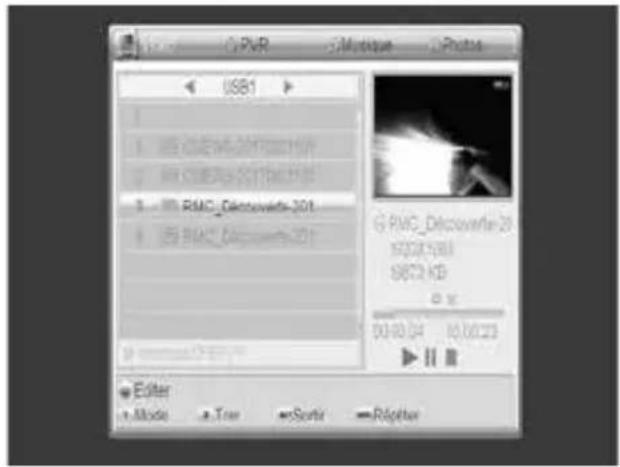

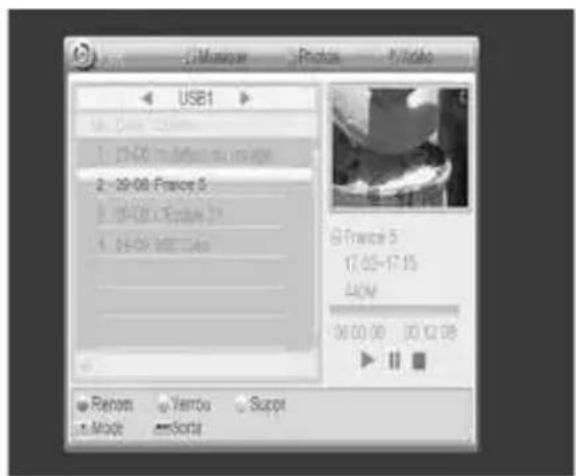

Description rapide Ce paragraphe décrit de manière très rapide le fonctionnement général. Il est impor- tant de lire les paragraphes suivants où vous trouverez tout ce qu’il faut savoir pour utiliser correctement le port USB.

• Une fois le disque dur ou la clé USB connecté sur le port USB en façade, vous pouvez enregistrer une émission en appuyant sur la touche REC (=).

) pour arrêter l’enregistrement Note : lorsque vous insérez un dispositif USB, celui-ci devient exploitable dès que le message « Périph. USB connecté » apparaît et disparaît à l’écran. Avec des disques de grandes capacités, il est normal de devoir attendre plusieurs secondes. Vous pouvez lire votre enregistrement à partir du MENU / Multimédia / PVR. Sélectionner l’enregistrement souhaité avec les touches flèches 6 puis appuyer sur OK. Pour la lecture de contenus autres que ceux enregistrés par l’adaptateur Astrell lui- même, reportez-vous au § 16 page 22. Type de médias acceptés Le port USB en façade est prévu pour accueillir un disque dur externe. L’utilisation de clés USB, n’est pas recommandée, en raison des vitesses de transfert en général trop faibles. Vous pouvez toutefois essayer, avec des clés d’au moins 4 Go, c’est sans risque, même si le fonctionnement n’est pas garanti. Les dispositifs USB (clé ou disque) doivent être formatés avec le système FAT32 ou NTFS. Si votre disque comporte plusieurs partitions, la première utilisable est sélec- tionnée par votre adaptateur lors de la connexion du disque dur. Si un disque ou une clé n’est pas reconnu, utilisez votre ordinateur pour vérifier le format (clic droit / propriétés dans l’explorateur de fichiers Windows). Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous rencontrez un pro- blème avec un modèle particulier, n’hésitez pas à nous contacter pour nous informer du modèle qui poserait problème. Astrell décline toute responsabilité en cas de perte de données sur le média due à une utilisation avec l’adaptateur TNT. Nous vous conseillons de sauvegarder vos données au préalable, et de dédier un disque uniquement à cet usage.

15 - Lecteur / enregistreur numérique19

Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

A - Enregistrement simple Pour enregistrer une émission qui passe sur la TNT, procédez ainsi :

• Allumez votre adaptateur avec la touche (n°2 page 8).

• Sélectionnez la chaîne à enregistrer avec les touches 6 , en tapant son numéro, ou en sélectionnant la chaîne dans la liste (touche OK).

• Si vous n’avez pas branché le disque dur, branchez-le et patientez quelques secondes jusqu’à ce que le message « Périph. USB connecté » s’affiche puis disparaisse, il vous informe que le disque est prêt.

• Appuyez sur la touche REC (=) ; l’enregistrement de l’émission en cours démarre sur le support connecté en USB. Par défaut, la durée de l’enregistrement est de 2 heures. Pour modifier la durée de l’enregistrement, appuyez 2 fois sur la touche REC (=). Une fenêtre «02:00» apparaît. Changez la valeur avec les touches numériques (n° 1 page 8) de la télécommande (vous pouvez modifiez par la suite la durée de l’enregistrement en appuyant à nouveau 2 fois sur la touche REC). Validez par OK. Vous pouvez interrompre à tout moment l’enregistrement en appuyant sur la touche STOP (

) de la télécommande et en confirmant l’arrêt (validez par OK). Votre terminal est un modèle simple tuner ; lorsque vous enregistrez une chaîne, vous ne pouvez pas regarder une autre chaîne avec le terminal. En revanche, si votre téléviseur a la TNT intégrée, vous pouvez regarder n’importe quelle chaîne sur le télé- viseur pendant que le terminal enregistre une autre chaîne grâce à son propre tuner.20 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

B - Programmer un enregistrement différé Vous pouvez programmer jusqu’à 8 enregistrements différés. Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

• Allez dans MENU / Réglages Système / Timers ou appuyez sur la touche TIMER (n°19 page 9).

• Choisissez un numéro libre parmi les lignes marquées Non (la première fois, choisissez 1) et appuyer sur OK.

• Sur la ligne Programmation, choisis- sez Une fois avec la flèche

• Sur la ligne Mode, choisissez PVR avec la flèche

• Sur la ligne Chaîne, la chaîne en cours s’affiche. Vous pouvez encore changer de chaîne à ce stade avec les flèches

34. Vous pouvez aussi appuyer sur

OK pour afficher la liste des chaînes, choisir la chaîne avec les flèches 6 puis valider avec OK.

• Sur la ligne Date, entrez la date de l’enregistrement avec les touches numériques, et validez avec OK.

• Sur la ligne Début, entrez de la même manière l’heure de démarrage de l’émission (en heures et minutes).

• Sur la ligne Durée, entrez de la même manière la durée de l’émission (en heures et minutes).

• Sélectionnez OK et appuyez sur OK. Appuyez encore sur EXIT pour quitter les menus. Note : Vous avez aussi la possibilité de programmer l’enregistrement d’une émission à partir de l’EPG en appuyant sur la touche VERTE sur l’émission que vous souhaitez enregistrer. C - Lire un enregistrement

• Allez dans MENU / Multimédia / PVR

• Les enregistrements s’affichent sous forme de liste.

• Sélectionnez l’enregistrement souhaité avec les touches 6 et appuyez sur la touche

(PLAY) pour débuter la lecture ou appuyer sur la touche OK pour visuali- ser en plein écran.

• La lecture de l’enregistrement se lance.21 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

• Vous pouvez avancer ou reculer dans un enregistrement en appuyant sur les touches avance rapide 8 (FFW), retour rapide 7 (FRW) ou en plaçant à l’aide des touches 34 le curseur à l’endroit voulu, ensuite appuyez sur OK. Arrêt de la lecture : Pour arrêter la lecture, appuyez sur STOP (

). L’appareil affiche la liste des enregis- trements, vous pouvez alors sélectionner un autre enregistrement ou bien revenir en mode TV normale en appuyant plusieurs fois sur la touche EXIT. D - Supprimer des enregistrements

• Allez dans MENU / Multimédia / PVR

• Les enregistrements s’affichent sous forme de liste.

• Sélectionnez l’enregistrement souhaité avec les touches 6 et appuyez sur la touche jaune

• Une croix apparaît derrière le nom de l’enregistrement.

• Vous pouvez sélectionner de la même manière plusieurs enregistrements.

• Appuyez sur EXIT pour valider votre sélection, sortir du menu, et supprimer les enregistrements sélectionnés. Aucune confirmation n’est demandée, soyez attentifs lors de votre sélection. Si vous avez sélectionné un enregistrement par mégarde, appuyez à nouveau sur la touche jaune pour le désélectionner. E - Exporter un enregistrement sur PC Les enregistrements sont sauvegardés dans le répertoire ALIDVRS2 du disque dur. Chaque enregistrement crée un répertoire spécifique, dont le nom contient la date, l’heure et le nom de la chaîne. Le répertoire contient deux types de fichiers. Les fichiers avec l’extension .dvr sont utilisés par le terminal Astrell pour sauvegarder des données relatives à l’enregistrement, comme par exemple les informations de contrôle parental. Les fichiers .ts contiennent les enregistrements audio-vidéo proprement dits. Ils sont lisibles sur un ordinateur avec un logiciel capable de lire ces formats vidéos. VLC version 2.0.2 ou supérieure, par exemple : www.videolan.org Le blocage parental ne fonctionne pas sur l’ordinateur, il fonctionne uniquement sur le terminal Astrell22 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

16 - Fonction Lecteur Multimédia

Outre les enregistrements faits par l’appareil lui-même, vous pouvez lire d’autres vidéos, regarder des photos ou écouter de la musique stockées sur le disque. L’accès à ces contenus se fait par le Menu / Multimédia / Vidéo ou par la touche LIST lorsque vous regardez la télévision. Dans le menu Multimédia, appuyez sur la touche 1 du pavé numérique pour choisir l’onglet souhaité. L’ onglet Vidéo affiche le contenu du disque USB et vous pouvez ainsi regarder des vidéos (la plupart des fichiers au format .AVI, .MPG et MP4 sont supportés) en sélectionnant le fichier avec les flèches haut et bas et en appuyant sur OK. Le lecteur multimédia permet également de lire les photos et les musiques présentes sur votre disque dur. Utilisez la touche 1 du pavé numérique pour choisir l’onglet de votre choix.. Si vous visualisez un enregistrement sur votre ordinateur et que l’image présente des effets «peigne» (entrelacement), activez le filtre de désentrelacements de votre lecteur vidéo (voir l’aide de VLC). Note : Le décodage de vidéo en Haute Définition nécessite beaucoup de res- sources à un ordinateur, assurez vous d’avoir un ordinateur (avec un processeur ou carte graphique) d’une puissance de calcul capable de décoder de la vidéo en haute définition. Le manque de puissance apparaît souvent sous forme d’images saccadées.23 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

17 - En cas de problèmes d’utilisation

Certaines chaînes ne fonctionnent plus. Faire une recherche de chaînes (paragraphe 12 page 16). Quand j’appuie sur la touche REC, rien ne se passe. Vérifier que le disque dur ou la clé USB est bien branché. S’il s’agit d’un disque dur USB externe et qu’il possède une alimentation propre, vérifiez qu’elle est bien connectée, généralement un voyant s’allume ou clignote sur le disque dur. Si le disque est bien alimenté, vérifiez qu’il est formaté et qu’il contient au moins une partition en FAT32 ou NTFS. Pourquoi l’appareil afche « Disque USB trop lent » lorsque ma clé USB est insérée ? L’appareil a besoin d’un disque ou d’une clé USB capable de recevoir les informations enregistrés rapidement, pour cela, l’appareil teste chaque clé (ou disque dur) pour être sûr qu’il lui sera possible d’enregistrer les émissions de façon à ce qu’il n’y ait pas de perte de qualité ou d’information. La solution consiste à changer de disque ou de clé par un modèle plus rapide.24 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

Symptôme Cause possible Solution(s) à essayer Vous recevez certaines chaînes numériques correctement, mais d’autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous recevez, le niveau de réception n’est pas très élevé. Vous êtes situé loin de l’émetteur.

1 - Essayez un amplificateur

2 - Essayez un amplificateur de

3 - Procurez-vous une antenne

plus performante. Vous recevez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un appareil électrique s’allume, par exemple). Vous êtes perturbé par des parasites.

1 - Remplacez le cordon TV

qui va de la prise TV à votre terminal par un cordon à blindage renforcé.

2 - Remplacez les accessoires

(répartiteurs, dérivateurs) par des produits blindés.

3 - Remplacez le câble entre

l’antenne et la prise. Vous recevez certains multiplexes (certains canaux) mais d’autres sont perturbés ou pas reçus du tout. Vous êtes victimes d’échos.

1 - modifiez légèrement

l’orientation de l’antenne.

2 - remplacez l’antenne par

une nouvelle ayant des grilles anti-échos plus performantes. Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés. Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne : En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

18 - En cas de problème de réception25

Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

Symptôme Cause possible Solution(s) à essayer Vous recevez certains multiplexes (certains canaux) mais les canaux supérieurs à 60 sont perturbés ou pas reçus du tout. Votre antenne coupe le haut de la bande UHF. Procurez-vous une antenne performante sur toute la bande UHF. Vous recevez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 60 (ou l’inverse). Votre antenne ne capte qu’une partie de la bande UHF. Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF. Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparemment aléatoires. Vous êtes en limite de zone. Procurez-vous une antenne plus performante. Qu’est-ce qu’une réception perturbée en numérique? En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l’image, ainsi que l’interruption du son, ou des bruits bizarres qui s’ajoutent au son. Réception avec antenne d’intérieur? Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c’est-à-dire avec une antenne d’intérieur. Il est toutefois possible de recevoir correctement avec une antenne d’intérieur si vous êtes situés à proximité d’un émetteur. Toutefois, en réception portable, on peut difficilement s’affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.26 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

Adaptateur Appareil permettant de recevoir les chaînes en clair de la TNT. Canal Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 60. Codec Codeur / Décodeur. Moyen d’encoder un contenu audio-vidéo, et de le décoder. Code PIN Numéro d’Identification Personnel = mot de passe. Emetteur Pylône truffé d’antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l’antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles. EPG Guide électronique des programmes. FTA En clair, gratuit. Vient de l’anglais free-to-air. Votre terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci. Multiplex En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Numérique Nature des signaux utilisés dans les transmissions modernes. Par rapport à l’analogique, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l’analogique. Polarisation Orientation de l’onde émise par l’émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontaux. Terminal Equipement final d’une communication. Cet adaptateur est un terminal numérique. Terrestre Dans le cas qui nous intéresse, se rapporte aux transmissions dans l’air, par opposition à «câble» ou «satellite». TNT Télévision Numérique Terrestre.27 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller : Assistance technique : du lundi au jeudi de 9h à 12h / 14h à 18h et le vendredi de 9h à 12h / 14h à 17h Vous pouvez également nous envoyer un courrier électronique à l’adresse suivante : [e-mail] Munissez-vous des informations suivantes avant tout appel :

• Modèle de terminal : Adaptateur TNT HD avec port USB Astrell (011140) Le terme Dolby, Dolby Audio, et le sigle double-D sont des marques commerciales de Dolby Laboratories. Dolby, Dolby Audio, and the double-D symbol are trademarks of Dolby Laboratories.28 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

En cas de panne veuillez vous adresser à votre revendeur. N'envoyez jamais d’appareil chez Astrell sans avoir au préalable obtenu un accord de retour. GARANTIE Ce paragraphe vous informe sur les conditions de la garantie qui s’applique aux appareils vendus en France. En achetant ce produit, vous bénéficiez d’une double garantie : une garan

tie légale, et une garantie commerciale. La garantie légale, systématique, vous couvre contre les défauts qui pourraient exister au moment de l’achat. La garantie commerciale, facultative, couvre tout ce qui n’est pas couvert par la garantie légale, par exemple un défaut qui survien

drait plusieurs mois après l’achat du produit. En vertu de l’article L211-7 du code de la consommation, en l’absence de preuve du contraire, tout défaut survenant dans les deux ans suivants l’achat est présumé existant au moment de l’achat, et doit donc être pris en charge au titre de la garantie légale. En application de l’article 15 de la loi de 2014 relative à la consommation, nous vous informons que : Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l’emballage, des instructions de montage ou de l’installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.Pour être conforme au contrat, le bien doit :1° Etre propre à l’usage habituellement attendu d’un bien semblable et, le cas échéant : - correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l’acheteur sous forme d’échantillon ou de modèle ; - présenter les qualités qu’un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l’étiquetage ; 2° Ou présenter les caractéristiques définies d’un commun accord par les parties ou être propre à tout usage spécial recherché par l’acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.L’action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l’usage auquel on la destine, ou qui diminuent tellement cet usage que l’acheteur ne l’aurait pas acquise, ou n’en aurait donné qu’un moindre prix, s’il les avait connus. L’action résultant des vices rédhibitoires doit être intentée par l’acquéreur dans un délai de deux ans à compter de la découverte du vice. Les contrats de garanties (légale et commerciale) lient le particulier et le vendeur. Les condi- tions commerciales peuvent dépendre du réseau de distribution dans lequel le produit a été acheté. En cas de défaut avéré du distributeur, vous bénéficiez, à titre commercial, de la garantie constructeur d’une durée indiquée sur l’emballage du produit. La garantie constructeur Astrell couvre les défauts qui pourraient apparaître pendant la période de garantie. Astrell s’engage à remettre en état un produit sous garantie, ou l’échanger par un produit équivalent ou supérieur. Les frais de port retour sont couverts, les frais de port aller restant à la charge du client. Astrell s’engage à maintenir un stock de pièces détachées nécessaires à la réparation ou à l’utilisation du produit pendant une période de 2 ans suivant la date de fabrication du produit, dans une limite quantitative de 1%. Les conditions de garantie sont soumises à une utilisation et une installation conformes aux recommandations figurant dans la notice de l’appareil.29 Assistance technique : 0899 700 499 - prix d’appel 0,45 € TTC / min + prix d’appel.

100, rue de Gilles de Gennes 37310 TAUXIGNY FRANCE Fabriqué hors UE ATTENTION : Ne pas ouvrir le produit sous risque de choc électrique. Ce logo signie qu’il ne faut pas jeter les appareils hors d’usage avec les ordures ménagères. Les substances dangereuses qu’ils sont susceptibles de contenir peuvent nuire à la santé et à l’environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune Courant alternatif Isolation double ou renforcée Conditions de garantie à consulter auprès de votre point de vente. Informations complémentaires disponibles sur : www.astrelltnt.com/garantie/ Utilisation uniquement en intérieure Le soussigné, ASTRELL, déclare que l’équipement radioélectrique du type adaptateur TNT (011140) est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de confor

mité est disponible à l’adresse internet suivante: www.astrelltnt.com/DOC/31

Touche MENU. Permet d’entrer dans le menu principal.

• Mit den Pfeilen 6, sélectionnez la chaîne à déplacer.

Si, pour une raison quelconque, vous souhaitez désactiver cette fonction,

Technischer Service : [e-mail] fabriqué en AsieProduit fabriqué en Asie
