MODE D'EMPLOI S9 PRO OCEAN DRIVE

Instructions d'utilisation et d'entretien

(Traduction des instructions d'origine)

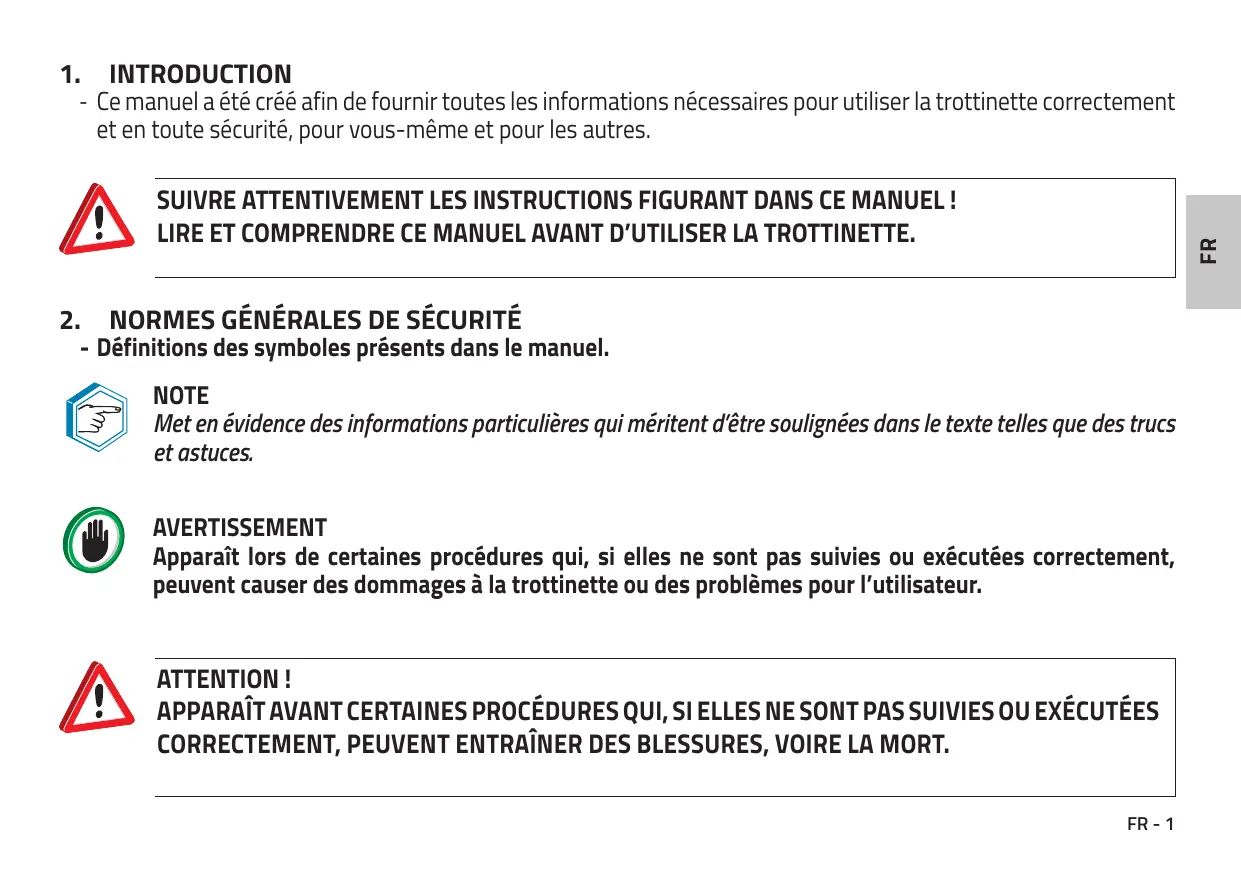

- Ce manuel a été créé afin de fournir toutes les informations nécessaires pour utiliser la trottinette correctement et en toute sécurité, pour vous-même et pour les autres.

SUIVRE ATTENTIVEMENT LES INSTRUCTIONS FIGURANT DANS CE MANUEL ! LIRE ET COMPRENDRE CE MANUEL AVANT D'UTILISER LA TROTTINETTE.

2. NORMES GÉNÉRALES DE SÉCURITÉ

- Définitions des symboles présents dans le manuel.

NOTE

Met en évidence des informations particulières qui méritent d'être soulignées dans le texte telles que des trucs et astuces.

AVERTISSEMENT

Apparaît lors de certaines procédures qui, si elles ne sont pas suivies ou exécutées correctement, peuvent causer des dommages à la trottinette ou des problèmes pour l'utilisateur.

ATTENTION!

APPARAÎT AVANT CERTAINES PROCÉDURES QUI, SI ELLES NE SONT PAS SUIVIES OU EXÉCUTÉES CORRECTEMENT, PEUVENT ENTRAÎNER DES BLESSURES, VOIRE LA MORT.

3. DESTINATION D'USAGE

• La trottinette électrique, objet de ce manuel, est un moyen de transport écologique conçu et construit pour le transport d'une personne à la fois.
• L'utilisation de la trottinette est interdite aux personnes de moins de 14 ans (vérifier la limite d'âge légal du lieu d'utilisation).

UNE MAUVAISE UTILISATION DE LA TROTTINETTE FAIT DE L'UTILISATEUR LE SEUL RESPONSABLE EN CAS DE DOMMAGES À LUI-MÊME ET/OU AUX PERSONNES, AUX CHOSES OU AUX ANIMAUX.

4. AVERTISSEMENTS GÉNÉRAUX DE SÉCURITÉ

• Lire attentivement ce manuel d'instructions avant d'utiliser la trottinette et le conserver en lieu sûr pour une utilisation future.
• Vérifier l'intégrité mécanique de la trottinette avant chaque utilisation. En cas d'anomalies, de fissures ou d'autres signes de détérioration, ne pas utiliser la trottinette et la faire vérifier par le concessionnaire ou par du personnel qualifié et autorisé.
• Le non-respect des instructions figurant dans ce manuel d'instructions expose l'utilisateur au risque de chute ou de heurt vis-à-vis d'autres personnes ou objets, avec des conséquences qui pourraient également être graves.
• Pour éviter les blessures, ce manuel contient des symboles (décrits au paragraphe « 2 ») utilisés pour mettre les mesures de sécurité en évidence. Les avertissements accompagnant ces symboles doivent toujours être attentivement suivis.

• L'utilisation de la trottinette par des personnes âgées de 14 à 18 ans nécessite l'utilisation obligatoire d'un casque homologué correctement porté (vérifier la limite d'âge légal du lieu d'utilisation). Toutefois, il est recommandé de TOUJOURS utiliser un casque et autres équipements de protection individuelle tels que des genouillères, des coudières et des gants. Il est recommandé de porter des chaussures plates.

• Cet appareil peut être utilisé par les enfants âgés d'au moins 8 ans et les personnes à mobilité réduite ou atteinte de déficit sensoriel ou mental ainsi que par des personnes sans expérience ou connaissances appropriées UNIQUEMENT si celles-ci sont supervisées par une personne responsable de leur sécurité ou si elles sont instruites afin de permettre une utilisation sans danger de l'appareil, en ayant conscience de tous les risques découlant d'une utilisation inappropriée. Les enfants ne doivent pas jouer avec l'appareil et ne doivent ni le nettoyer ni l'utiliser lorsqu'ils sont seuls.

• Toute réparation doit être effectuée UNIQUEMENT par du personnel qualifié et autorisé. Réparer soi-même une trottinette peut être dangereux !
• Avant d'utiliser la trottinette, notamment dans les zones bondées ou sur la route, il est conseillé de commencer par s'y familiariser.
• Vérifier qu'aucune réglementation légale n'interdise l'utilisation de la trottinette électrique et respecter les panneaux de signalisation.
  ■ Lorsque vous entrez dans des espaces publics, respecter toujours les lois et réglementations locales.
• Comme pour les autres véhicules, des vitesses plus élevées nécessitent une distance de freinage plus longue. Un freinage brusque, surtout en présence de surfaces mouillées ou irrégulières (ex : en présence de saleté ou de sable), peut entraîner des glissades et/ou des chutes.

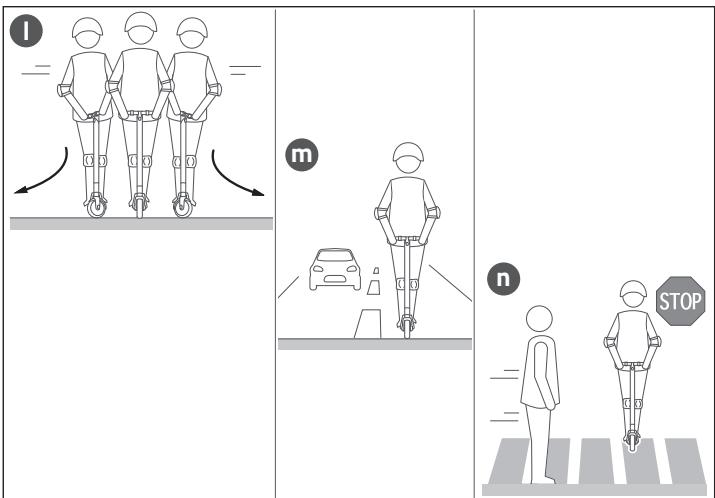

• Faire attention et toujours garder une distance de sécurité entre vous et les autres personnes ou véhicules durant la conduite. Ralentir lorsque vous entrez dans des zones inconnues.
  ■ Respecter les piétons, en leur donnant toujours la priorité.

- Doubler à gauche UNIQUEMENT lorsque cela est possible.

- Lorsqu'un piéton se rapproche de la partie avant de la trottinette, tenir la droite et ralentir. Éviter de croiser des piétons ne marchant pas de façon sûre.

- Lorsque la trottinette arrive derrière des piétons, indiquer votre présence en utilisant la sonnette présente sur le guidon et ralentir à une vitesse normale de dépassement. La trottinette est particulièrement silencieuse afin d'éviter d'effrayer les piétons.

- En cas de conduite dans des lieux non habités, observer les consignes de sécurité décrites dans ce manuel et conduire avec attention et prudence.

• Pour conduire en toute sécurité, il est nécessaire d'être clairement visible par les autres outre être en mesure de voir clairement ce qui se trouve devant soi. Une bonne visibilité est la première condition de sécurité.
  ■ Certaines personnes ne devraient PAS conduire la trottinette :

• Toute personne sous l'influence de l'alcool ou de drogues ;

• Quiconque souffre de maladies susceptibles d'impliquer un danger en cas de pratique d'une activité physique intense ;
• Toute personne ayant des problèmes d'équilibre ou des difficultés à marcher susceptibles de nuire à sa capacité à maintenir l'équilibre ;

• Toute personne dont le poids dépasse les limites indiquées (voir Spécifications) ;
  ■ Les femmes enceintes.

• Ne pas prêter la trottinette à une personne non formée à son utilisation et ne disposant pas de l'équipement de protection approprié.
  ■ Éviter de conduire la trottinette sous la pluie.

• Ralentir sur les routes en mauvais état, les trottoirs ou autre surface particulière et non homogène. Sur les routes très cahoteuses, il est conseillé de maintenir une faible vitesse (entre 5 et 10 km/h maximum). Maintenir la flexibilité au niveau des genoux permet de s'adapter plus facilement aux mauvaises routes.

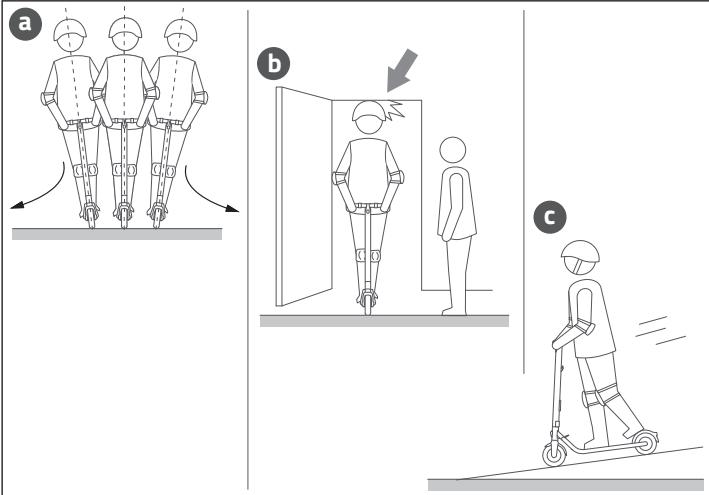

  ■ Faire attention aux portes ou autres obstacles en hauteur.
  ■ Ne pas accélérer en descente.
  ■ Ne pas accélérer lorsque vous marchez à côté du véhicule.

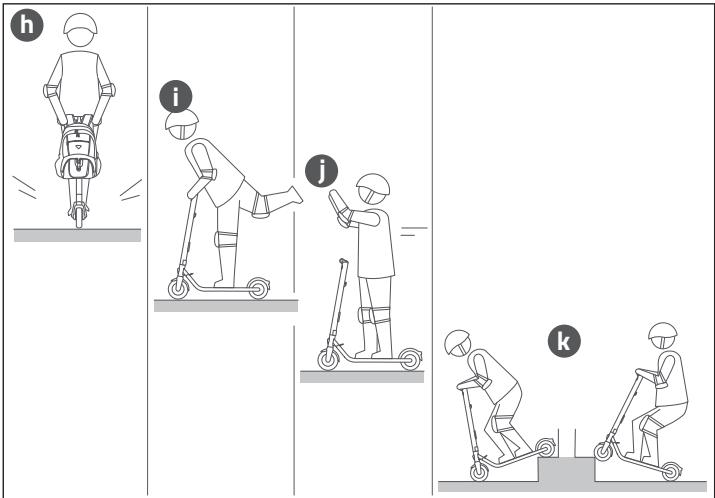

• Faire attention à tous les obstacles pouvant survenir lors de l'utilisation de la trottinette.
  TOUJOURS rouler calmement et avec concentration, et ne pas faire de cascades avec la trottinette.
  ■ Ne pas changer brusquement de direction à grande vitesse.

• Ne pas conduire sur l'eau, la boue ou la neige ou sur des taches d'huile ou surfaces gelées.
  ■ Ne pas conduire la trottinette avec un enfant.
  Il est interdit de se positionner et de concentrer son poids sur le garde-boue arrière.

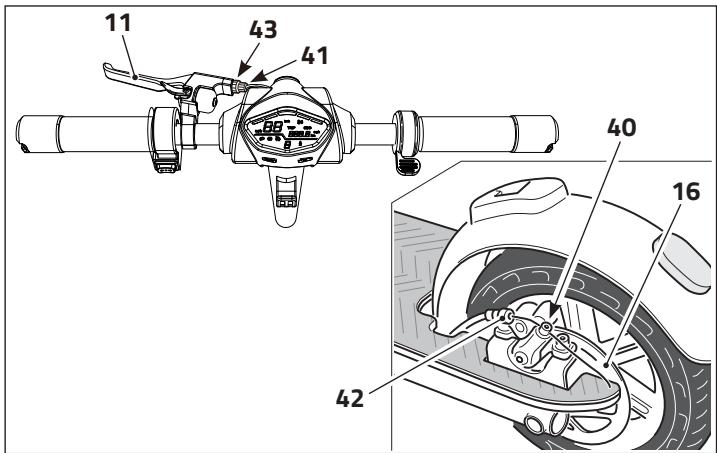

  ■ Ne pas toucher le frein à disque. Risque de brûlures !

• Ne pas lâcher le guidon durant la conduite. Tenir fermement les poignées.

• Ne pas sauter par-dessus des obstacles et ne pas descendre les escaliers avec la trottinette. Risque d'accidents et de dommages au véhicule.

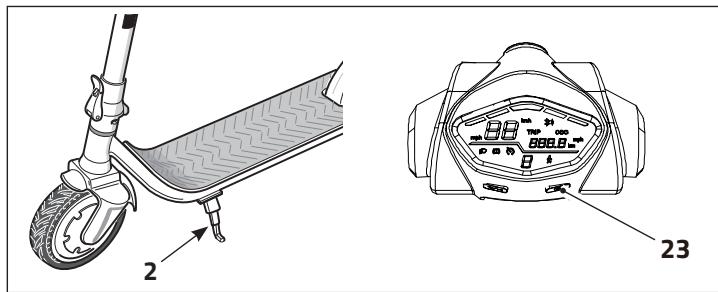

• La trottinette est équipée d'une béquille. Lors du stationnement, s'assurer que la trottinette soit stable et ne puisse pas tomber accidentellement. Elle pourrait s'endommager ou causer des dommages aux choses ou aux personnes.
  ■ Température optimale d'utilisation de la trottinette : 0-40 °C
  ■ Température de stockage de la trottinette : 0-40 °C
• La trottinette n'est pas adaptée à une utilisation à des altitudes supérieures à 2 000 m au-dessus du niveau de la mer.
• Une exposition prolongée de la trottinette aux rayons UV, à la pluie et aux éléments, peut endommager les matériaux de la carcasse. Ranger la trottinette en intérieur ou dans un endroit protégé lorsqu'elle n'est pas utilisée.
• Avant chaque utilisation de la trottinette, s'assurer qu'aucun composant ne soit desserré.
• La trottinette ne peut pas être utilisée par des personnes dont le poids total est inférieur à 45 kg ou supérieur à 120 kg.
• Aucune partie de la trottinette ne peut être réparée directement par l'utilisateur. Risque d'incendie et d'électrocution.

5. AVERTISSEMENTS SUR L'UTILISATION DE LA BATTERIE

- Ne pas utiliser la trottinette si la batterie se trouve dans l'une des conditions suivantes :

■ La batterie est abîmée.
- La batterie dégage une odeur et/ou une chaleur anormales.
■ Du liquide sort de la batterie.

- Ne pas démarrer la trottinette durant le chargement de la batterie.

Si l'indicateur de charge de la batterie s'allume en rouge, il est recommandé de ralentir et d'arrêter la trottinette.

- Pour recharger la batterie, utiliser UNIQUEMENT le chargeur de la batterie fourni avec la trottinette. Un chargeur différent pourrait l'endommager irrémédiablement ou provoquer un incendie.

- Ne pas toucher les contacts de la batterie et ne pas ouvrir le compartiment de la batterie. Ne pas mettre

d'objets métalliques en contact avec la batterie : cela pourrait provoquer des courts-circuits et endommager la batterie ou même blesser, gravement, l'utilisateur.

• En cas de mise au rebut de la trottinette ou de remplacement de la batterie, ne pas jeter la batterie parmi les ordures ménagères. Respecter les réglementations environnementales locales en matière de recyclage.
• Ne pas utiliser de batteries d'un modèle différent de celui d'origine. L'utilisation d'un chargeur de batterie différent de celui fourni avec la trottinette pourrait endommager cette dernière ou provoquer un incendie.
• Charger la batterie après chaque utilisation de la trottinette permettra de prolonger son endurance et ses performances.
• Ne pas utiliser la batterie dans des environnements extrêmes (-20 °C ; + 50 °C). Cela pourrait entraîner un dysfonctionnement, voire un risque d'incendie.
• Ne pas exposer la batterie au soleil trop longtemps (ex : dans le coffre de la voiture) et ne pas la jeter au feu, cela pourrait provoquer une explosion.
  Il est nécessaire de recharger complètement la batterie tous les mois pour éviter de l'endommager. Dans le cas contraire, la batterie pourrait entrer en état d'autoprotection et ne plus se recharger. Dans ce cas, contacter votre revendeur.
• Des temps trop longs entre une recharge et la suivante pourraient endommager la batterie de manière irréversible
• Procéder au chargement de la batterie dans des environnements secs, loin de combustibles et autres éléments inflammables.
• Le remplacement de la batterie doit être effectué UNIQUEMENT par des réparateurs agréés.
• Ne pas laisser les enfants ou les animaux toucher la batterie ou le chargeur pendant le chargement.
  ■ Température de chargement de la batterie : 10-40 °C.
• Lorsque le chargeur est connecté à la trottinette, toutes les fonctions électriques et le moteur sont inhibés afin d'éviter la surchauffe ou l'endommagement des composants.
• Le câble externe du chargeur de batterie ne peut pas être remplacé. Remplacer le chargeur de batterie si le câble est endommagé.
• La batterie doit être retirée de l'appareil avant la mise au rebut de celui-ci.
  ■ Débrancher l'appareil du secteur avant de retirer la batterie.
  ■ Jeter la batterie de façon sécurisée.

Utiliser UNIQUEMENT le chargeur fourni avec l'appareil pour recharger la batterie.

Toute altération ou modification de la trottinette dégage le fabricant et/ou le revendeur de toute responsabilité et rend l'utilisateur seul responsable devant les organismes compétents.

- Nous déclarons que le produit objet de ce manuel est conforme aux directives européennes suivantes (certificat fourni en pièce jointe) :

2006/42/CE
2014/30/UE
■ EN17128:2020

La trottinette fonctionne avec des batteries relevant de la directive européenne 2006/66/CE et qui ne peuvent pas être jetées parmi les ordures ménagères normales. Veuillez vous informer sur les réglementations locales concernant le tri sélectif en matière de batteries : une mise au rebut correcte permet d'éviter des conséquences négatives pour l'environnement et la santé. La batterie doit être mise au rebut à la fin de la vie utile du produit. Les centres de récupération et de recyclage peuvent effectuer le démontage du produit et le retrait de la batterie.

Application de la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE)

Le symbole de poubelle barrée sur l'équipement indique que le produit en fin de vie utile doit être collecté séparément des autres déchets. L'utilisateur doit donc consigner le matériel complet avec les composants essentiels en fin de vie utile aux centres de collecte des déchets électroniques et électrotechniques, ou le restituer au détaillant lors de l'achat d'un nouvel équipement de type équivalent, au taux de un à un, ou un à zéro pour les équipements dont le côté le plus long est inférieur à 25 cm. Un tri sélectif adéquat pour l'envoi successif des équipements consignés à des fins de recyclage, de traitement et d'élimination respectueuse de l'environnement permet d'éviter d'éventuels effets négatifs sur l'environnement et la santé outre favoriser le recyclage des matériaux composant l'équipement. La mise au rebut abusive du produit de la part de l'utilisateur comporte l'application des sanctions administratives prévues par la règlementation en vigueur.

8. RETRAIT DE L'EMBALLAGE

• La trottinette est contenue dans un emballage en carton avec protections spéciales visant à la protéger de tout impact ou dommage.
• Une fois l'emballage ouvert, procéder à l'extraction de la trottinette et des autres composants.

Compte tenu du poids de la trottinette (15,5 kg), il est conseillé d'effectuer cette opération à deux.

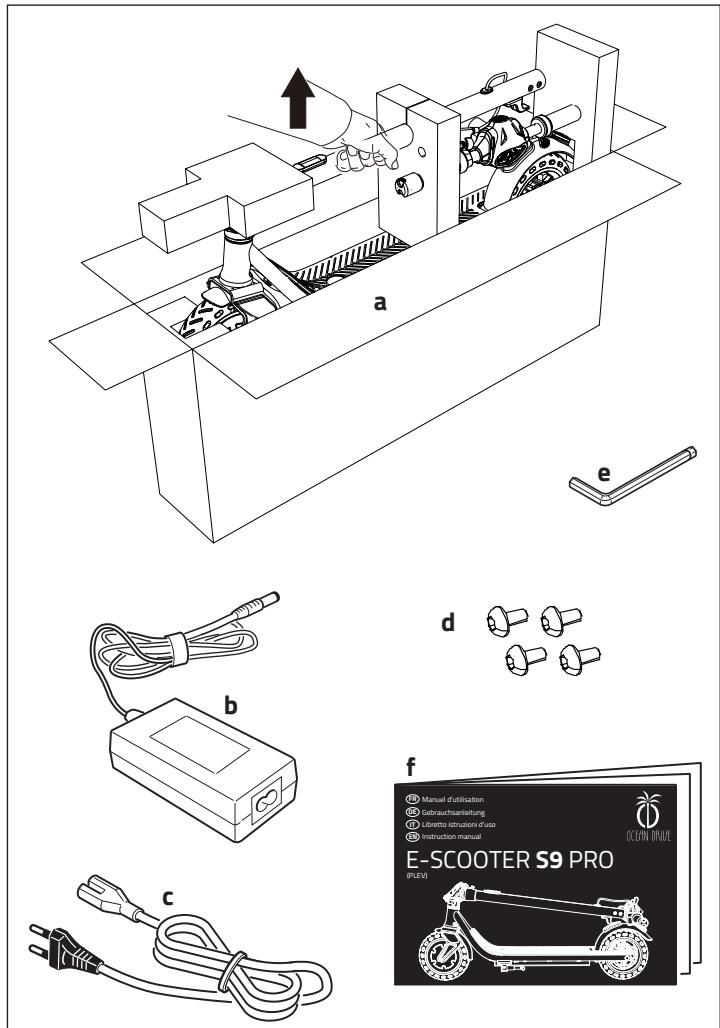

- Contenu de l'emballage

a·Trottinette
b. Chargeur de batterie
c■ Câble d'alimentation du chargeur de batterie
d■ 4 VIS
e■ Clé Allen de 6 mm
F. Livret d'instructions

Si l'un des éléments ci-dessus manque à l'intérieur de la boîte, contacter votre revendeur.

Les éléments de l'emballage (sacs en plastique, polystyrène, boîtes, etc.) NE doivent PAS être laissés à la portée des enfants en raison de leur caractère potentiellement dangereux.

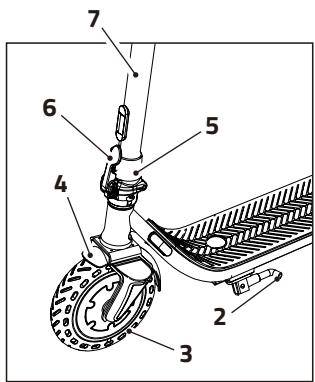

9. DESCRIPTION DE LA TROTTINETTE

1. Châssis/Plateforme
2. Béquille
3. Roue avant/moteur
4. Garde-boue avant
5. Articulation pliante
6. Levier à crochet
7. Barre de guidon

8. Crochet

9. Guidon

10. Phare avant

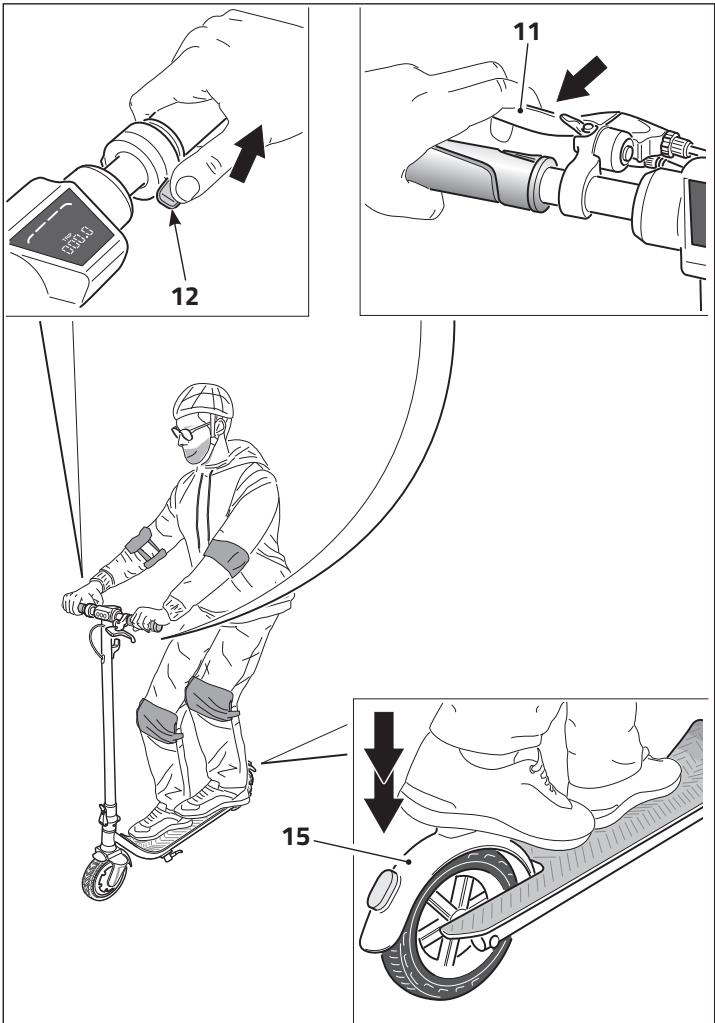

11. Levier de frein
12. Levier d'accélérateur
13. Sonnette
14. Écran d'affichage
15. Garde-boue arrière/Fermeture de pliage

16. Frein à disque

17. Phare arrière

18. Roue arrière

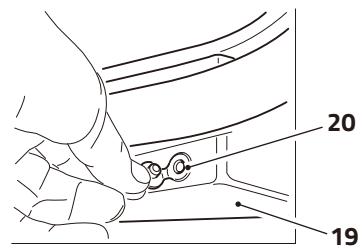

19. Batterie
20. Prise du chargeur de batterie
21. Poignées
22. Plaque signalétique CE
23. Bouton des indicateurs de direction
24. Indicateurs de direction

20 19

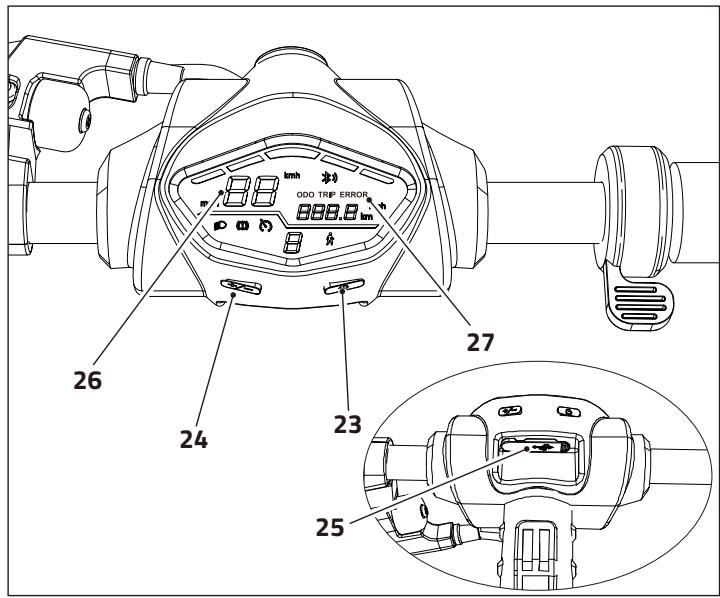

1. Touche ON/OFF - Sélection de fonction

2. Pression longue : ON/OFF allumage de l'écran

3. Pression courte : sélection de la fonction
   ■ ODO : Odomètre total

4. TRIP : Odomètre partiel

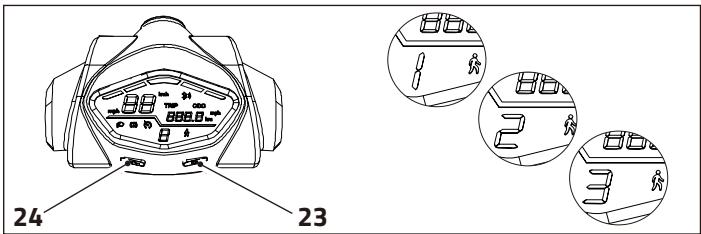

5. Touche de sélection de vitesse

6. Pression longue : ON/OFF phares avant et arrière (l'icône bleue ≡ s'allume également sur l'écran

7. Pression courte : sélection de la vitesse

■ 1 : vitesse minimum
■ 2 : vitesse moyenne
■ 3 : vitesse maximum

1. Prise USB
2. Odomètre (KM/H)
3. ERREUR : si ce message s'affiche, éteindre la trottinette et la faire vérifier par un réparateur agréé.

11. MONTAGE DE LA TROTTINETTE

- Après avoir sorti la trottinette de son emballage et vérifié la conformité des éléments comme indiqué au paragraphe « 8 », il s'agit maintenant de monter la trottinette.

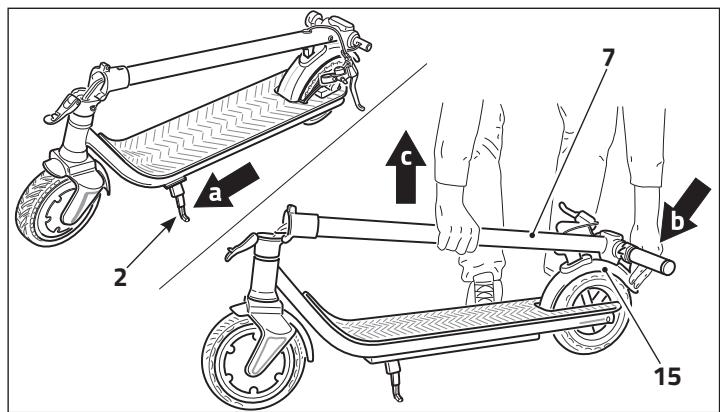

a. Ouvrir la béquille (2) et placer la trottinette sur une surface plate.

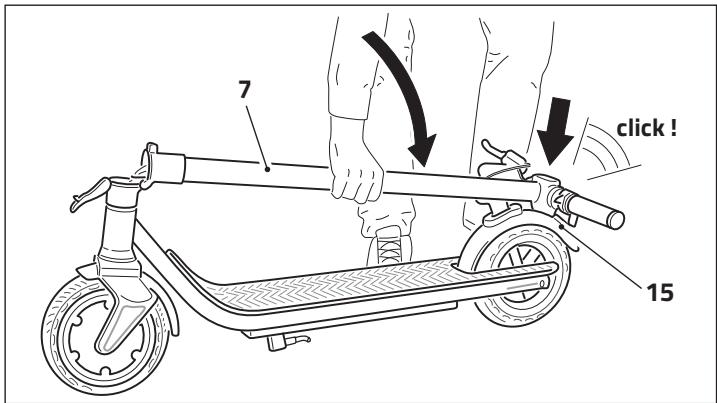

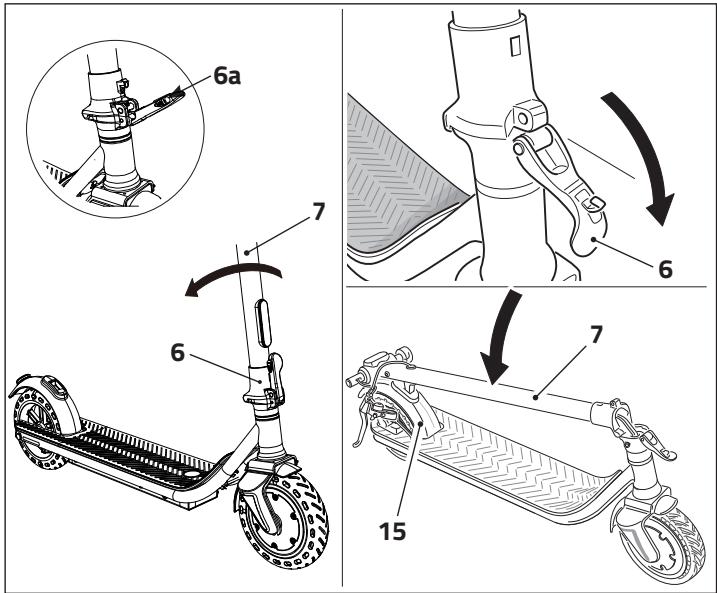

b■ Appuyer sur le garde-boue arrière (15) pour libérer le guidon (7).

ODO TRIP ERROR 800.8 km 26 24 23 27 25

a 2 c 7 b 15

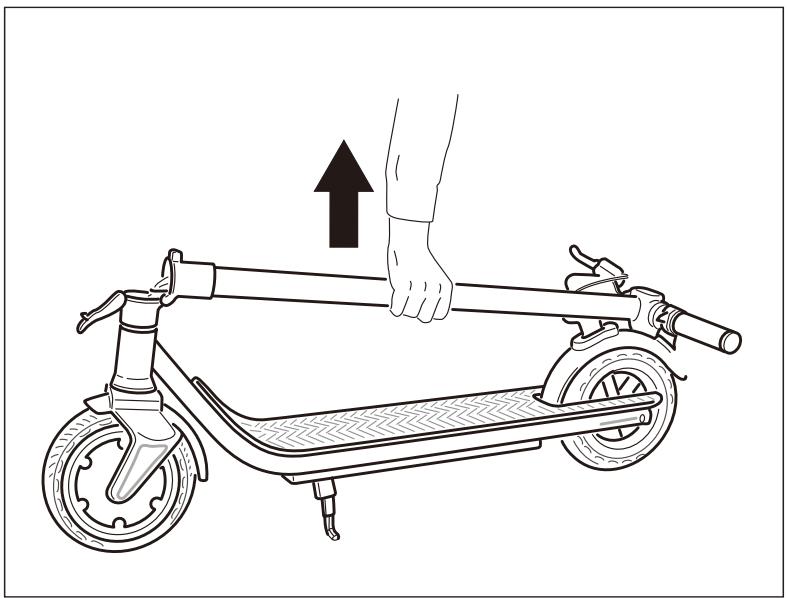

c■ Soulever le guidon (7).

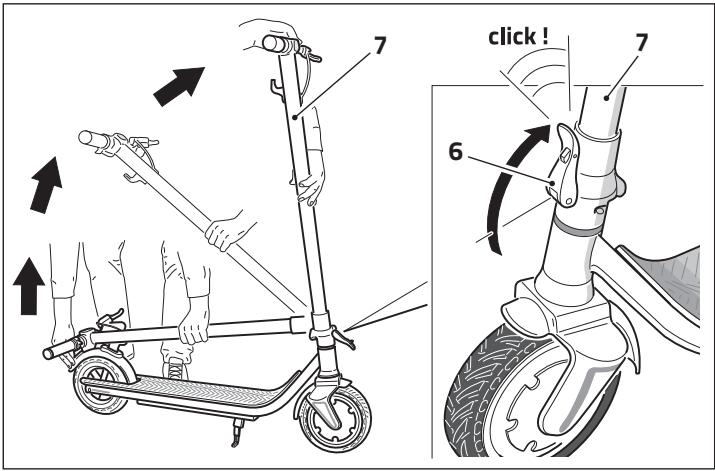

d. Soulever le levier d'accrochage (6) et le pousser contre le guidon (7) jusqu'à entendre le « clic » d'accrochage.
e- Insérez le guidon de la trottinette (8) dans la tige du guidon, serrez les quatre vis (10) sur la tige du guidon en utilisant la clé Allen fournie. Les vis et la clé Allen se trouvent dans le sac du manuel d'utilisation.

- La trottinette est équipée d'une batterie lithium-ion rechargeable et d'un chargeur de batterie adapté à un chargement correct.

Utiliser UNIQUEMENT le chargeur fourni en dotation pour recharger la batterie.

• Lors de la première utilisation, il est recommandé de charger complètement la batterie (temps de charge maximum 3-5 heures)
• Lorsqu'il est nécessaire de recharger la batterie (le niveau de charge résiduelle est indiqué par les voyants sur l'écran (voir paragraphe « 10 »), procéder comme suit :

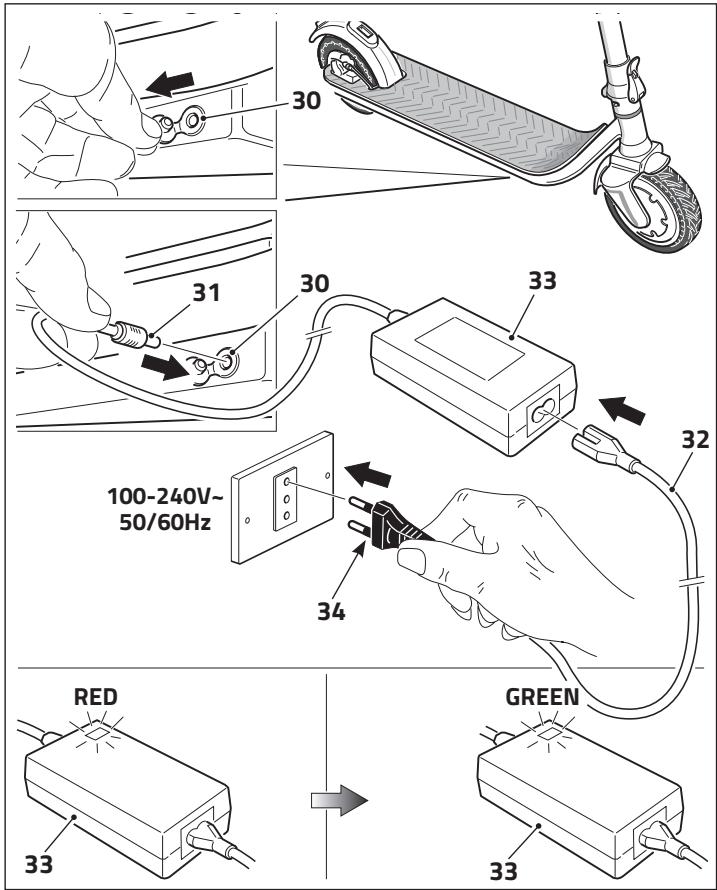

a. Ouvrir la béquille (2) et placer la trottinette sur une surface plane.

b- Retirer le capuchon de la prise de chargement de la batterie (30).

c. Insérer la fiche (31) dans la prise de chargement de la batterie (30).

d- Brancher le câble d'alimentation électrique (32) au chargeur de batterie (33).

e- Insérer la fiche (34) du chargeur de batterie (33) dans la prise de courant. Le voyant du chargeur de batterie s'allume en « rouge » pour indiquer que le chargement est en cours.

Lorsque la batterie est complètement chargée, le voyant devient « vert ».

30 31 30 33 32 100-240V~ 50/60Hz 34 RED GREEN 33 33

S'assurer que la tension secteur corresponde à celle indiquée sur le chargeur de batterie (100-240V \~ 50/60Hz).

f. Une fois le chargement terminé, débrancher les câbles et fermer le capuchon de la prise de chargement de la batterie (30).

30

12.1 - ENTRETIEN DE LA BATTERIE

• La batterie doit être rechargée après chaque utilisation.
• Si la trottinette n'est pas utilisée pendant une longue période, il est recommandé de charger la batterie

au moins une fois par mois. Dans le cas contraire, la batterie pourrait entrer en état d'autoprotection et ne plus se recharger. Dans ce cas, contacter votre revendeur.

• Le chargeur est équipé de la fonction de protection automatique contre les surcharges, la batterie arrête automatiquement de se charger une fois qu'elle atteint 100 % de charge.
• Ne pas utiliser le chargeur dans des endroits mouillés ou humides.
• Ne pas recharger la batterie si la prise (30), les câbles de charge ou le chargeur sont mouillés ou humides.
• Charger la batterie lorsque seule la dernière encoche est allumée sur l'écran.
• Ne pas recharger la batterie si elle présente des signes de dommages ou de fuite de liquide.

13. UTILISATION DE LA TROTTINETTE

Avant d'utiliser la trottinette, s'assurer d'avoir lu et compris l'intégralité de ce document. Tout accident ou dommages résultant d'une mauvaise utilisation de la trottinette dégage le fabricant et/ou le revendeur de toute responsabilité et rend l'utilisateur seul responsable devant les organismes compétents.

Utiliser un casque et les autres équipements de protection individuelle tels que des genouillères, des coudières et des gants. Il est recommandé de porter des chaussures plates.

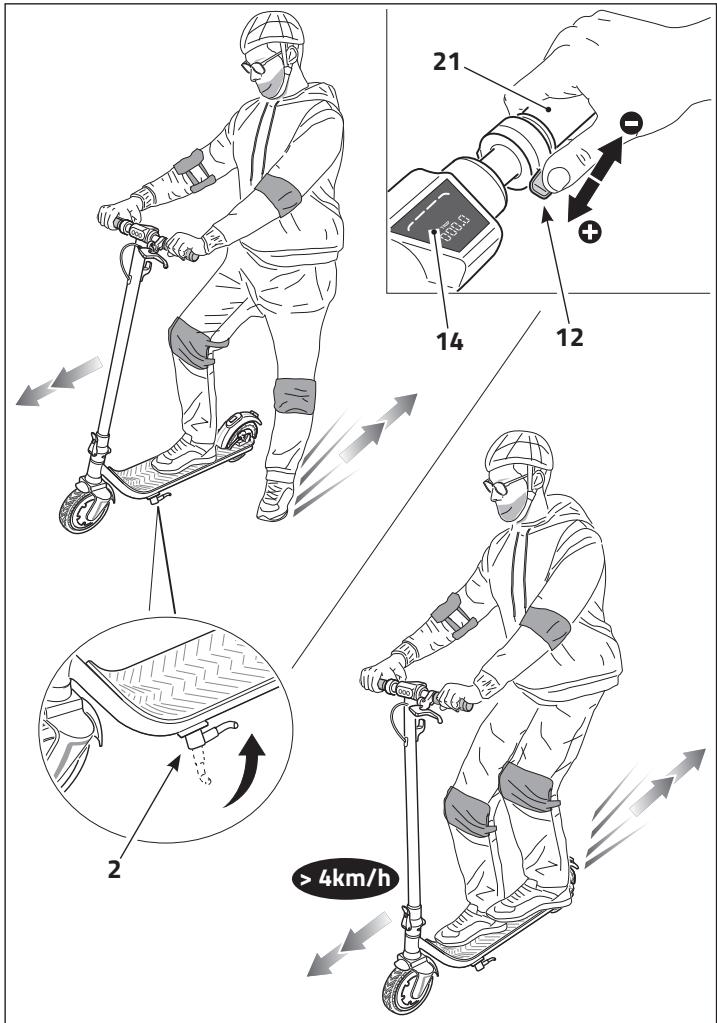

• Saisir correctement les poignées (21) et soulever la béquille (2).
• Maintenir le bouton ON / OFF (23) enfoncé pour allumer l'écran d'affichage (14).
• S'assurer que la batterie soit suffisamment chargée.
• Appuyer brièvement sur le bouton (24) pour sélectionner le niveau de vitesse souhaité (de « 1 » à « 3 »).

24 23

• Placer un pied sur la plateforme et, avec l'autre, pousser vers l'avant tout en maintenant l'équilibre.
• Simultanément, appuyer sur le levier d'accélérateur (12). Lorsque la vitesse dépasse 4 km/h, le moteur se connecte.
• Placer également l'autre pied sur la plateforme et conduire avec attention et prudemment.

• Durant l'utilisation, il est possible de modifier la vitesse en appuyant ou en relâchant le levier d'accélérateur (12) ou en modifiant le niveau de vitesse souhaité.
• Pour ralentir :

- relâcher le levier d'accélérateur (12) ;

- ou appuyer sur le garde-boue arrière (15) avec le pied ;

- ou tirer le levier de frein (11) (ceci implique la désactivation du moteur).

• Il est également possible d'utiliser toutes les options en même temps.
• Pour un freinage plus décisif, tirer le levier de frein (11) et appuyer fermement le pied sur le garde-boue arrière (15).

Freiner fermement expose l'utilisateur à d'éventuels glissades ou chutes. Maintenir une vitesse modérée et garder à l'esprit la présence de dangers potentiels.

a- Pour tourner, déplacer votre poids et tourner légèrement le guidon.
b■ -Faire attention à la tête lorsque vous passez sous un obstacle.
c. -Vérifier votre vitesse en descente ; utiliser les deux freins en cas de conduite à grande vitesse.

d. NE PAS utiliser la trottinette sous la pluie.

e- NE PAS conduire la trottinette à travers des flaques d'eau ou autres obstacles (avec de l'eau). Le cas échéant, réduire la vitesse et contourner l'obstacle.

f. NE PAS conduire la trottinette à deux et ne transporter aucun passager. Ne pas transporter d'enfant.

g- Maintenir une vitesse modérée (entre 5 et 10 km/h) en cas de passage sur des ralentisseurs, sur des routes accidentées ou autres surfaces non homogènes. Plier légèrement les genoux pour mieux adapter le corps à ce type de surfaces.

h- NE PAS transporter d'objets lourds ou encombrants sur le guidon.
i- NE PAS conduire la trottinette avec un seul pied.
j. NE PAS retirer les mains du guidon durant la conduite. Ne pas conduire avec une seule main.
k. NE PAS monter et descendre les escaliers ni sauter par-dessus des obstacles.
I- NE PAS tourner le guidon brusquement, surtout à grande vitesse.
m- Adapter la vitesse au type de route et aux conditions de la chaussée.
n- Donnez la priorité aux piétons.

h i j k

a. Ouvrir la béquille (2) et placer la trottinette sur une surface plane.
b- Éteindre l'appareil en maintenant le bouton d'allumage ON/OFF (23) enfoncé.

2 23

c■ Saisir le guidon (7) d'une main.
d- De l'autre, appuyer sur le crochet (6a) puis tirer sur le levier d'accrochage (6).
e. Plier le guidon (7) sur le garde-boue arrière (15) puis le pousser vers le bas pour l'accrocher (jusqu'à entendre un « clic »).

S'assurer que le guidon soit correctement accroché au garde-boue arrière.

6a 7 6 7 15

7 15 click !

f. Pour soulever la trottinette, tenir le guidon (7) en équilibrant le poids.

g. Ranger la trottinette dans un endroit sec à l'abri de l'humidité. Ne pas ranger la trottinette en extérieur. Une exposition excessive au soleil, à la chaleur ou au froid peut endommager la trottinette et accélérer l'usure des pneus et de la batterie. Si nécessaire, replacer la trottinette dans son emballage d'origine.

15. ENTRETIEN

• De façon générale, lors du nettoyage de la trottinette, s'assurer que celle-ci soit éteinte, que le câble de charge de la batterie soit débranché et que la fiche de la prise de chargement soit fermée (voir paragraphe « 12 » - point « f »).
• Pour nettoyer la trottinette, utiliser un chiffon doux légèrement humide. Si le nettoyage est plus difficile que prévu, il est recommandé d'utiliser une brosse à dents, en ajoutant éventuellement du dentifrice, pour éliminer la saleté tenace.

Retirer le dentifrice et les résidus avec un chiffon doux légèrement humide.

NE PAS utiliser d'alcool, d'essence ou autres solvants et produits chimiques corrosifs afin d'éviter d'endommager la trottinette tant dans du point de vue esthétique que de la structure interne.

NE PAS utiliser de pistolets à haute pression pour nettoyer la trottinette.

• Lorsque la trottinette n'est pas utilisée, la ranger dans un endroit sec à l'abri de l'humidité.
• Ne pas ranger la trottinette en extérieur. Une exposition excessive au soleil, à la chaleur ou au froid peut endommager la trottinette et accélérer l'usure des pneus et de la batterie.

15.1 - RÉGLAGE DU FREIN À DISQUE

Ne pas toucher le disque de frein immédiatement après avoir utilisé la trottinette. Risque de brûlure!

• Si le frein est trop serré, utiliser la clé Allen fournie en dotation pour dévisser la vis de blocage (40) et relâcher la pression du câble de frein. Raccourcir le câble et serrer la vis de blocage (40). Si le frein est trop lâche, effectuer l'opération inverse et allonger le câble de frein.
• Pour un réglage fin, agir sur la vis de réglage (41) du levier de frein (11) et/ou sur la vis de réglage (42) du bloc de frein à disque (16).
• Une fois le réglage terminé, serrer la douille (43).

11 43 41 40 16 42

- La trottinette ne bouge pas une fois démarrée.

- Le frein n'est pas complètement réinitialisé.

Ceci implique une coupure de l'alimentation.

- Remettre le frein en position.

- La trottinette se déplace à vitesse lente ou ne bouge pas du tout.

- La batterie est déchargée.

- Recharger la batterie.

- Le moteur démarre et s'arrête à nouveau.

- La batterie est déchargée.

- Remplacer la batterie ^(1) .

- Le contrôleur est endommagé.

- Remplacer le contrôleur ^(1) .

- La connexion de la batterie est lente.

- Régler les connecteurs de batterie ^(1) .

- La batterie n'a pas pu être chargée ou s'est chargée lentement

- La tension est incorrecte.

- Procéder à la maintenance de la batterie ou changer la batterie ^(1) .

- La batterie ne se charge pas.

- Le cycle de vie de la batterie est terminé.

- Remplacer la batterie ^(1) .

- Le chargeur de batterie n'émet pas d'énergie.

- Remplacer le chargeur de batterie ^(1) .

- La prise de chargement est endommagée.

- Remettre la prise de chargement en place ^(1) .

Codes d'erreur

- Des codes d'erreur peuvent s'afficher. La trottinette cessera de fonctionner dans ces conditions.

E0 = Erreur de communication

E1 = Courant anormal

E2 = Panne d'accélérateur

E3 = Panne de frein

E4 = Défaut MOS / Défaut de surintensité

E5 = Hall / Défaut moteur

E6 = Panne moteur

E7 = Erreur de basse tension

- S'il y a un problème qui ne peut pas être résolu, contactez votre revendeur.

17. GARANTIE

- Lire attentivement les instructions du manuel avant d'utiliser la trottinette électrique.

- Ne pas utiliser la trottinette électrique lorsque la loi l'interdit. Ne pas utiliser la trottinette électrique si celle-ci peut mettre en danger le conducteur et les personnes/objets à proximité.

- Le produit est garanti pour une durée de 2 ans à compter de la date d'achat avec reçu, ou 1 an à compter de la date d'achat avec facture. La garantie n'est valable que si elle est prouvée par un justificatif d'achat valide (reçu de paiement pour le Consommateur), lequel doit être présenté au moment de la demande d'intervention. Le produit non conforme doit être retourné dans son emballage d'origine, avec tous les accessoires.

- Durée de la garantie de la batterie : 6 mois.

- La garantie ne s'applique pas en cas de dommage causé suite à une négligence, une utilisation ou une installation non conforme aux instructions fournies, l'altération, la modification du produit ou du numéro de série, tout dommage dû à des causes accidentelles ou négligence de la part de l'acheteur avec référence particulière aux pièces externes. Les pièces sujettes à l'usure due à l'utilisation sont exclues de la garantie : câbles, connecteurs, pièces externes et supports plastiques, lorsqu'elles ne présentent pas de défauts de fabrication.

- Pour une assistance technique sur les produits sous garantie, contacter le revendeur auprès duquel le produit a été acheté afin qu'il procède à la vérification préliminaire du défaut et à l'envoi au centre de réparation.

1. CARACTÉRISTIQUES TECHNIQUES

Dimensions	Dimensions de la trottinette ouverte	1090x465x1200 mm
	Dimensions de la trottinette pliée	1090x465x455 mm
	Dimensions de l'emballage	1110x190x485 mm
Poids	Poids maximum de l'utilisateur	120 kg
	Poids minimum de l'utilisateur	45 kg
	Poids net de la trottinette	15,5 kg
	Poids de la trottinette emballée	18,5 kg
Requis pour la conduite	Taille de l'utilisateur	130-200 cm
Spécificités	Vitesse maximum	25 km/h (peut varier en fonction du sol et du poids)
	Autonomie maximale	40 km (peut varier en fonction du poids)
	Angle de montée	15%
	Prise USB	5V - 0.5A
	Température de fonctionnement	-10^ ÷ +45^
	Température de stockage	-10^ ÷ +25^
	Humidité relative	≤ 75% RH
	Niveau d'imperméabilité	IPX5

Batterie	Type	Batterie au lithium de type 18650
	Capacité	36V-10Ah
	Autonomie maximale	40 km
	Durée de chargement	4÷7 heures
	Input	100-240V AC50/60Hz1.8A (max.)
	Output	42 V DC - 1.5A
	Unité d'alimentation	FY0634201500
Moteur	Type	Brushless à économie d'énergie
	Puissance nominale	36V-350W
Roues	Type	À nid d'abeille sans entretien
	Diamètre	8,5"
	Caractéristique	Amortisseur

1. EINLEITUNG

Centre de réparation: MySAV

Parc de la Boissière

76170 - LA FRENAYE

Tel: [phone]
