MANUALE UTENTE S9 PRO OCEAN DRIVE

Istruzioni per l'uso e la manutenzione

(Istruzioni originali)

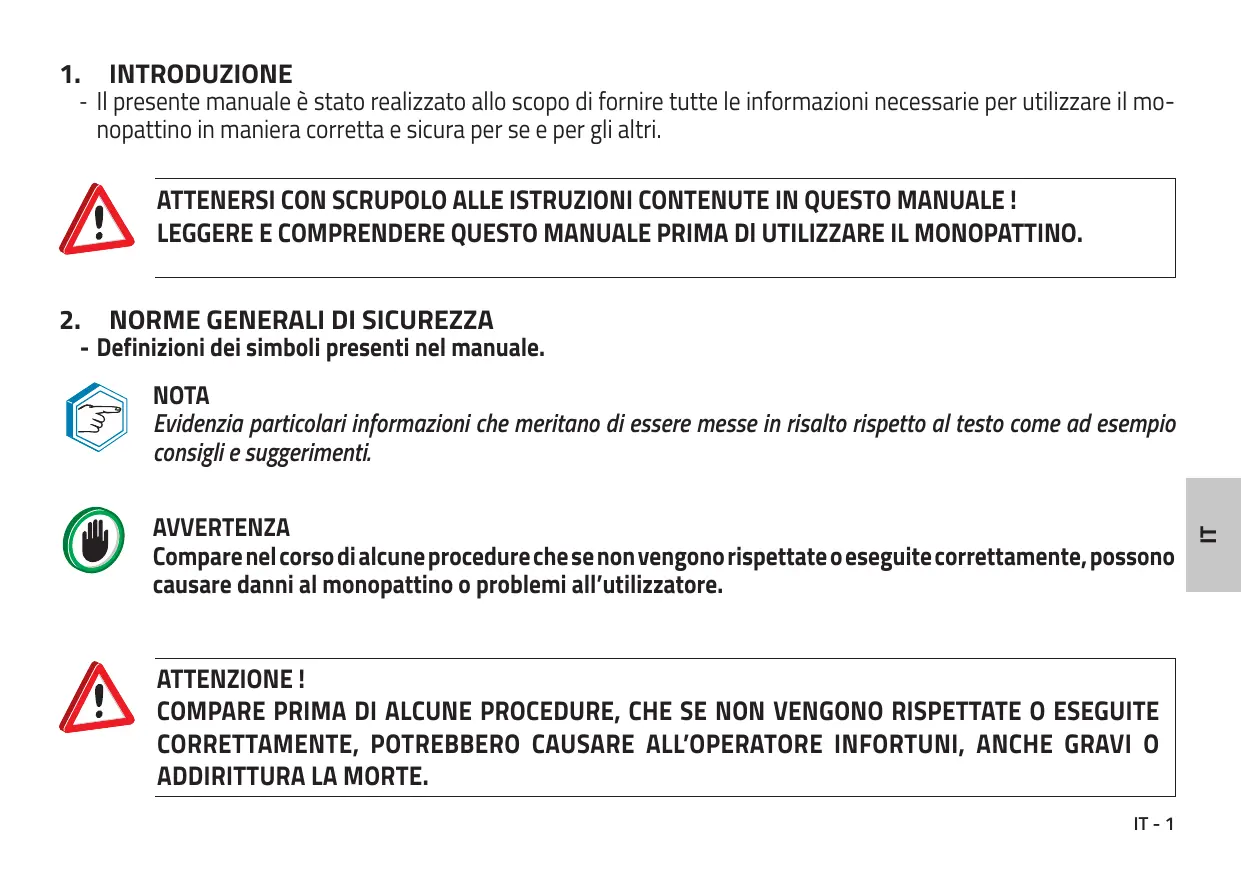

- Il presente manuale è stato realizzato allo scopo di fornire tutte le informazioni necessarie per utilizzare il monopattino in maniera corretta e sicura per se e per gli altri.

ATTENERSI CON SCRUPOLO ALLE ISTRUZIONI CONTENUTE IN QUESTO MANUALE! LEGGERE E COMPRENDERE QUESTO MANUALE PRIMA DI UTILIZZARE IL MONOPATTINO.

2. NORME GENERALI DI SICUREZZA

- Definizioni dei simboli presenti nel manuale.

NOTA

Evidenzia particolari informazioni che meritano di essere messe in risalto rispetto al testo come ad esempio consigli e suggerimenti.

AVVERTENZA

Compare nel corso di alcune procedure che se non vengono rispettate o eseguite correttamente, possono causare danni al monopattino o problemi all'utilizzatore.

ATTENZIONE!

COMPARE PRIMA DI ALCUNE PROCEDURE, CHE SE NON VENGONO RISPETTATE O ESEGUITE CORRETTAMENTE, POTREBBERO CAUSARE ALL'OPERATORE INFORTUNI, ANCHE GRAVI O ADDIRITTURA LA MORTE.

3. DESTINAZIONE D'USO

• Il monopattino elettrico, oggetto del presente manuale è un mezzo di trasporto ecologico progettato e realizzato per il trasporto di una persona alla volta.
• L'utilizzo del monopattino è vietato a persone con età inferiore ai 14 anni (verificare il limite di età previsto per legge nel luogo di utilizzo).

L'USO IMPROPRIO DEL MONOPATTINO RENDE L'UTILIZZATORE UNICO RESPONSABILE IN CASO DI DANNI A SE STESSO E/O A PERSONE, COSE O ANIMALI.

4. AVVERTENZE GENERALI DI SICUREZZA

• Leggere attentamente il presente manuale di istruzioni prima di utilizzare il monopattino e conservarlo con cura eventuali utilizzi futuri.
• Verificare prima di ogni utilizzo l'integrità meccanica del monopattino. In caso si riscontrino anomalie, cricche o altri segni di deterioramento, non utilizzare il monopattino e farlo verificare dal rivenditore o da personale qualificato e autorizzato.
  Il mancato rispetto di quanto riportato nel presente manuale di istruzioni espone l'utilizzatore al rischio di cadere o di investire altre persone o cose con conseguenze che potrebbero essere anche gravi.
• Per prevenire infortuni, nel manuale sono presenti dei simboli (descritti nel paragrafo "2") utilizzati per contrassegnare le precauzioni di sicurezza. Le avvertenze che accompagnano questi simboli devono essere sempre seguite attentamente.
• L'utilizzo del monopattino da parte di persone con età compresa tra 14 e 18 anni prevede l'uso obbligatorio di un casco omologato e indossato correttamente (verificare il limite di età previsto per legge nel luogo di utilizzo). Tuttavia si consiglia di utilizzare SEMPRE il casco e altri strumenti di protezione individuale quali ginocchiere, gomitiere e guanti. Si consiglia di indossare calzature piatte.

- Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso SOLO se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono utilizzare l'apparecchio come un giocattolo e non devono né pulire né utilizzare l'apparecchio da soli.

■ Eventuali riparazioni devono essere eseguite SOLO dal personale qualificato ed abilitato. Riparare da sé il monopattino può essere pericoloso!

- Prima di utilizzare il monopattino, soprattutto in zone affollate o sulla strada, si consiglia di prenderne dimestichezza.

- Controllare che non ci siano normative di legge che proibiscano l'uso del monopattino elettrico, rispettare la segnaletica stradale.

- Quando si accede a spazi pubblici, rispettare sempre le leggi e le normative locali.

- Come con altri veicoli, velocità maggiori richiedono una distanza di frenata maggiore. Una frenata improvvisa soprattutto in presenza di superfici bagnate o non omogenee (per esempio in presenza di terriccio o sabbia) potrebbe portare a scivolare e/o cadere.

- Prestare attenzione e mantenere sempre una distanza sicura tra sé stessi e le altre persone o veicoli quando si guida; rallentare quando si entra in aree sconosciute.

- Rispettare i pedoni, dando loro sempre la precedenza.

■ Sorpassare a sinistra SOLO quando possibile.
- Quando ci si avvicina a un pedone dalla parte anteriore, rimanere a destra e rallentare. Evitare i pedoni insicuri nella loro marcia.
- Quando ci si avvicina da dietro, farsi notare con il campanello presente sul manubrio e rallentare portandosi alla velocità di marcia normale quando si sorpassa; il monopattino è particolarmente silenzioso quindi evitare di spaventare i pedoni.

- Quando si accede a luoghi non presidiati dalla legge, rispettare le linee guida di sicurezza descritte in questo manuale e guidare con attenzione e prudenza.

• Per guidare in modo sicuro, è necessario essere chiaramente visibile agli altri ed essere in grado di vedere chiaramente ciò che sta davanti a sé; una buona visibilità è la prima condizione di sicurezza.

• Alcune persone NON devono guidare il monopattino:

• Chiunque sia sotto l'influenza di alcool o droghe.

• Chi soffre di malattie che lo mettono a rischio se esercita in una faticosa attività fisica.
• Chiunque abbia problemi di equilibrio o difficoltà motorie che possono interferire con la sua capacità di mantenere l'equilibrio.

• Chiunque abbia un peso al di fuori dei limiti indicati (vedere Specifiche).
  ■ Le donne in stato di gravidanza.

• Non prestare il monopattino a chi non è stato addestrato al suo utilizzo e che non indossi l'equipaggiamento protettivo appropriato.
  ■ Evitare di utilizzare il monopattino sotto la pioggia.

• Rallentare su strade dissestate, marciapiedi o un altro rivestimento stradale particolare e non omogeneo. Su strade molto dissestate si consiglia di mantenere una velocità bassa (tra 5 e 10 km/h al massimo). Rimanendo flessibili sulle ginocchia è più semplice adattarsi alle strade dissestate.
  ■ Prestare attenzione alle porte o ad altri ostacoli in altezza
  ■ Non accelerare in discesa
  ■ Non accelerare quando si cammina di fianco al veicolo
• Prestare attenzione agli eventuali ostacoli che possono presentarsi durante l'uso del monopattino.
  ■ Guidare SEMPRE in maniera calma e concentrata, non fare acrobazie con il monopattino.
  ■ Non cambiare bruscamente direzione ad alta velocità.
  ■ Non guidare su acqua, fango o neve o su chiazze d'olio o superfici ghiacciate.
  ■ Non salire sul monopattino con un bambino.
• É vietato posizionarsi e concentrare il peso sul parafango posteriore.

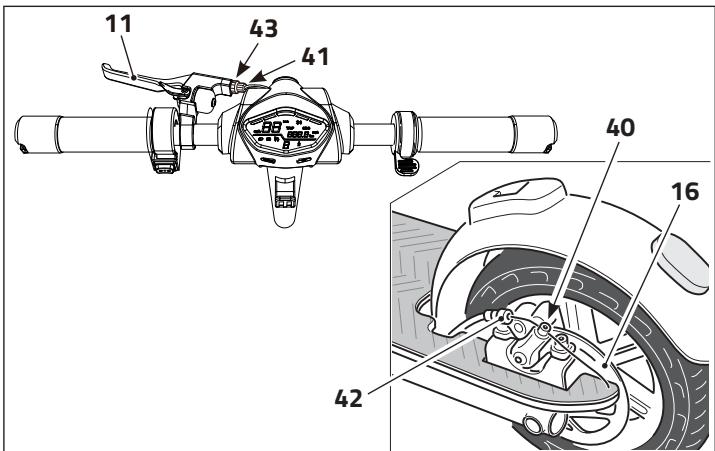

  ■ Non toccare il freno a disco; pericolo di scottatura!
• Non lasciare andare il manubrio mentre si guida; impugnare saldamente le manopole.

Non saltare ostacoli e non percorrere scale con il monopattino; si rischiano incidenti e danni al veicolo.
Il monopattino è dotato di cavalletto; quando si parcheggia assicurarsi che il monopattino sia stabile e non possa accidentalmente cadere. Potrebbe danneggiarsi o procurare danni a cose o persone.
- Temperatura ottimale di utilizzo del monopattino: 0-40°C
- Temperatura di conservazione del monopattino: 0-40°C
Il monopattino non è adatto per essere utilizzato ad altitudini superiori a 2000 m sul livello del mare.
- L'esposizione prolungata del monopattino ai raggi UV, alla pioggia e agli agenti atmosferici può danneggiare i materiali dell'involucro. Conservare il monopattino al chiuso o in luogo protetto quando non in uso.
- Prima di ogni utilizzo del monopattino accertarsi che non ci siano componenti allentati.
- Il monopattino non può essere utilizzato da persone il cui peso complessivo sia inferiore a 45kg o superiore a 120kg.
- Nessuna parte del monopattino è riparabile dall'utente. Rischio di incendio e di shock elettrico.

5. AVVERTENZE PER L'USO DELLA BATTERIA

- Non utilizzare il monopattino se la batteria è in una delle seguenti condizioni:

■ La batteria è danneggiata.
- La batteria rilascia un odore e/o un calore anomalo.
■ Dalla batteria fuoriesce liquido.

■ Non avviare il monopattino durante la ricarica della batteria.

Se l'indicazione della carica della batteria mostra una luce rossa, si consiglia di rallentare e interrompere la guida.

- Utilizzare SOLO il caricabatteria fornito in dotazione per ricaricare la batteria; un caricabatterie diverso potrebbe danneggiarla irreparabilmente o causare un incendio.

- Non toccare i contatti della batteria e non aprire il vano batteria. Non porre oggetti metallici a contatto con la batteria: ciò potrebbe causare cortocircuiti e danneggiare la batteria o persino ferire, anche gravemente l'utente.

In caso di dismissione del monopattino o sostituzione della batteria, non smaltire quest'ultima con i rifiuti domestici. Seguire le norme ambientali locali sul riciclaggio.
- Non usare batterie di modello diverso da quello originale; l'uso di un caricabatterie diverso potrebbe danneggiare il dispositivo o causare un incendio.
- Ricaricare la batteria dopo ogni utilizzo del monopattino ne prolungherà la resistenza e la prestazione.
- Non utilizzare la batteria in ambienti estremi (-20°C; +50°C), ciò potrebbe causare malfunzionamenti o persino rischio di incendio.
- Non esporre la batteria al sole troppo a lungo (ad esempio, nel bagagliaio dell'auto) e non gettarla nel fuoco, potrebbe causare un'esplosione.
- È necessario ricaricare completamente la batteria ogni mese per evitare di danneggiarla. In caso contrario, la batteria potrebbe entra in stato di auto-protezione e non può essere ricaricata. In questo caso, contattare il proprio rivenditore.
- Tempi troppo lunghi tra una ricarica e quella successiva potrebbero danneggiare la batteria in maniera irreversible
- Procedere con la carica della batteria in ambienti asciutti, lontano da combustibili ed elementi infiammabili.
- La sostituzione della batteria deve essere effettuata SOLO da riparatori autorizzati.
Non lasciare che bambini o animali tocchino la batteria o il caricabatteria durante la fase di ricarica.
■ Temperatura di ricarica della batteria: 10-40°C.
- Quando il caricabatterie è collegato al monopattino tutte le funzioni elettriche e il motore vengono inibite per evitare surriscaldamenti o danneggiamento dei componenti.
Il cavo esterno del caricabatterie non può essere sostituito. Sostituire il caricabatterie se il cavo è danneggiato.
- La batteria deve essere rimossa dall'apparecchio prima della rottamazione di quest'ultimo.
- Scollegare l'apparecchio dalla rete di alimentazione prima della rimozione della batteria.
- Eliminare la batteria in maniera sicura.

Utilizzare SOLO il caricabatterie fornito insieme all'apparecchio per la carica della batteria.

Qualsiasi manomissione o modifica del monopattino solleva il produttore e/o il rivenditore da ogni responsabilità e rende l'utilizzatore stesso unico responsabile verso gli organi competenti.

6. DICHIARAZIONE DI CONFORMITÀ CE

- Si dichiara che il prodotto oggetto del presente manuale è conforme alle seguenti Direttive Europee (certificato fornito in allegato):

2006/42/CE
■ 2014/30/EU
■ EN17128:2020

Attuazione della Direttiva 2006/66/UE

Il monopattino funziona con batterie che rientrano nella Direttiva Europea 2006/66/CE e che non possono essere smaltite con i normali rifiuti domestici. Informarsi sulle normative locali relative alla raccolta differenziata delle batterie: un corretto smaltimento permette di evitare conseguenze negative per l'ambiente e la salute. La batteria è da smaltire al termine della vita utile del prodotto. I centri di recupero e riciclaggio possono eseguire lo smontaggio del prodotto e la rimozione della batteria.

Attuazione della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure uno a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste per legge.

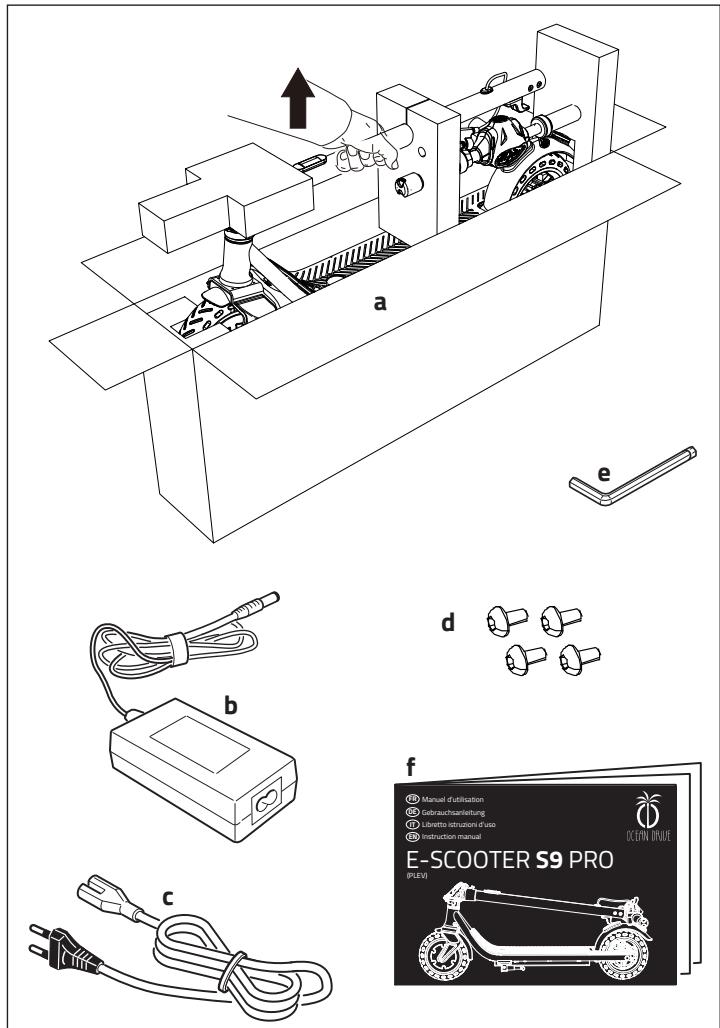

8. RIMOZIONE IMBALLO

• Il monopattino è contenuto in un imballo in cartone con apposite protezioni per salvaguardarlo da eventuali urti o danneggiamenti.
• Una volta aperto l'imballo, procedere all'estrazione del monopattino e degli altri componenti.

Considerato il peso del monopattino (kg 15,5), si consiglia di eseguire l'operazione in due persone.

- Contenuto della confezione

a■ Monopattino
b. Carica batteria
c■ Cavo di alimentazione caricabatterie
d■ 4 viti
e■ Chiave a brugola da 6mm
f. Libretto di istruzioni

Se all'interno della scatola manca qualcuno dei componenti sopra elencati, rivolgersi al rivenditore.

Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, ecc.) NON devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

9. DESCRIZIONE MONOPATTINO

1. Telaio/Pedana
2. Cavalletto
3. Ruota anteriore/Motore
4. Parafango anteriore
5. Snodo ripiegamento
6. Leva aggancio
7. Barra manubrio

8. Gancio

9. Manubrio

10. Luce anteriore
11. Leva freno
12. Leva acceleratore
13. Campanello
14. Display
15. Parafango posteriore/Chiusura ripiegamento

16. Freno a disco

17. Luce posteriore

18. Ruota posteriore

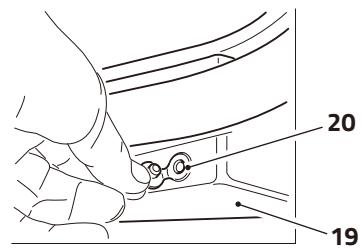

19. Batteria
20. Presa per caricabatteria
21. Manopole
22. Targa dati CE
23. Tasto indicatori di direzione
24. Indicatori di direzione

20 19

1. Tasto ON/OFF - Scelta funzione

2. Pressione lunga: ON/OFF accensione display

3. Pressione breve: scelta funzione
   ■ ODO: Contachilometri totale
   ■ TRIP: Contachilometri parziale

4. Tasto selezione velocità

5. Pressione lunga: ON/OFF luci anteriore e posteriore (si accende anche l'icona blu (≡ sul display)

6. Pressione breve: selezione velocità

■ 1: velocità minima
■ 2: velocità media
■ 3: velocità massima

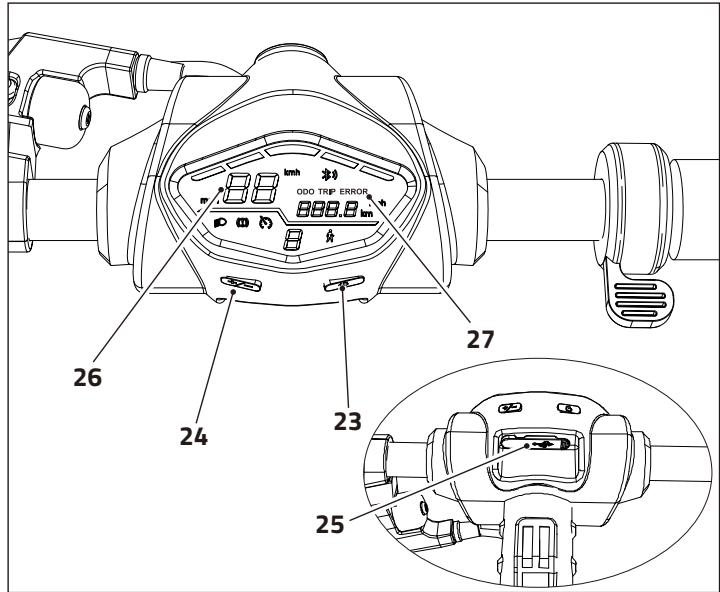

1. Presa USB
2. Contachilometri (KM/H)
3. ERROR: in presenza di questa scritta, spegnere il monopattino e farlo verificare presso un riparatore autorizzato.

11. ASSEMBLAGGIO MONOPATTINO

- Dopo aver rimosso il monopattino dall'imballo e verificato che tutto è conforme a quanto riportato nel paragrafo "8", occorre assemblare le parti smontate.

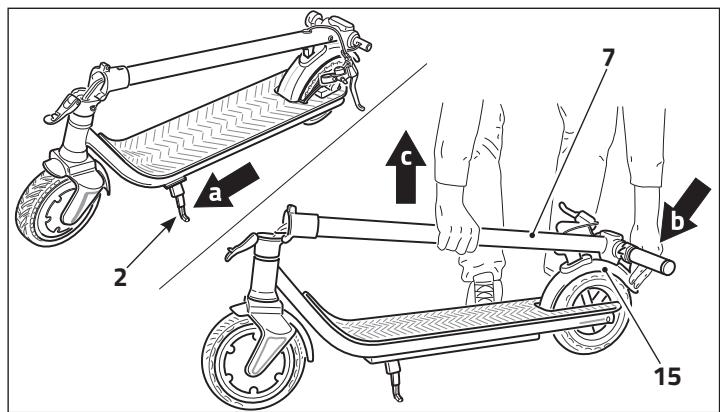

a. Aprire il cavalletto (2) e posizionare il monopattino su una superficie piana.

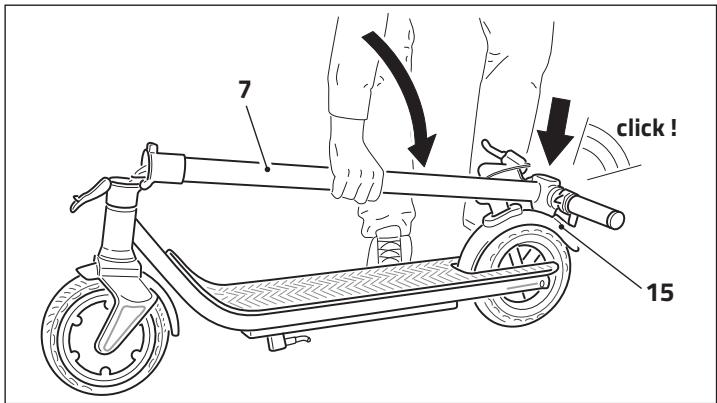

b. Premere il parafango posteriore (15) per sganciare la barra manubrio (7).

ODO TRIP ERROR 800.8 km 26 24 23 27 25

a 2 c 7 b 15

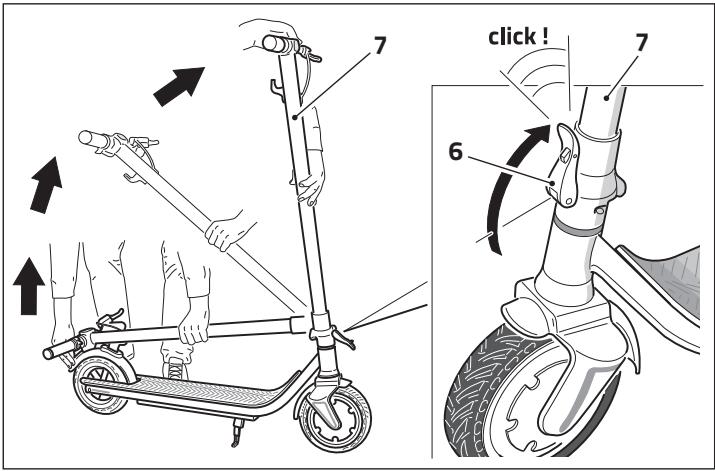

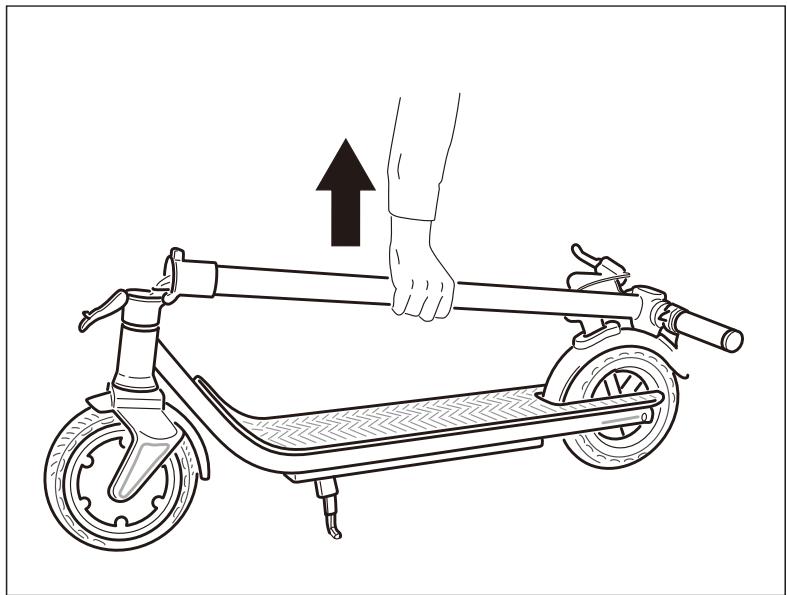

c■ Sollevare la barra manubrio (7).

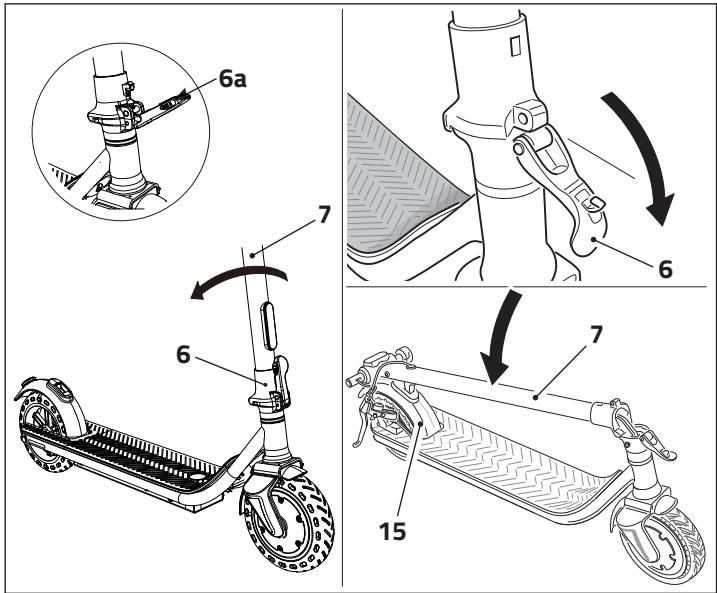

d. Sollevare la leva aggancio (6) e spingerla contro la barra manubrio (7) sino a sentire il "click" di aggancio.
e- Inserire il manubrio dello scooter (8) nell'attacco del manubrio, stringere le quattro viti (10) sull'attacco del manubrio usando la chiave a brugola in dotazione. Le viti e la chiave a brugola si trovano nella busta del manuale d'uso.

- Il monopattino è dotato di una batteria ricaricabile agli Ioni di Litio e di un caricabatteria idoneo alla corretta ricarica.

Utilizzare SOLO il caricabatteria fornito in dotazione per ricaricare la batteria.

• Al primo utilizzo si consiglia di caricare completamente la batteria (tempo massimo di ricarica 3-5 ore).
• Quando è necessario ricaricare la batteria (il livello di carica residua è indicata dai led sul display (vedere paragrafo "10"), operare come segue:

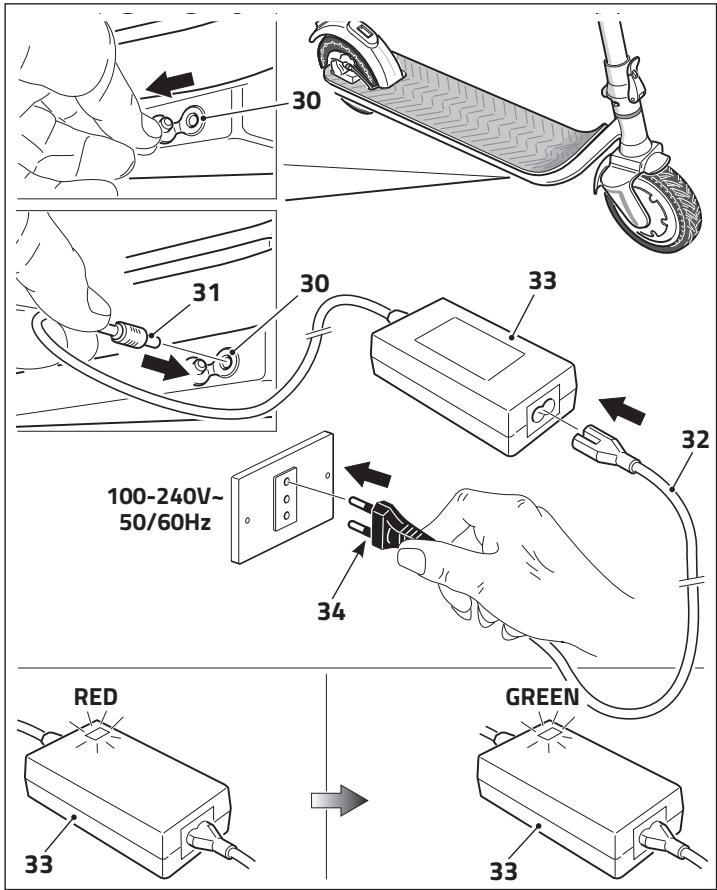

a- Aprire il cavalletto (2) e posizionare il monopattino su una superficie piana.

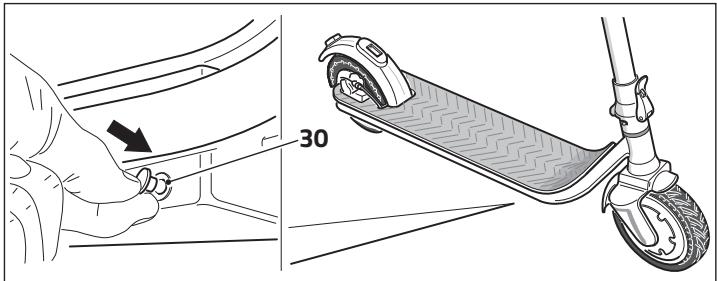

b■ Rimuovere il tappino dalla presa di ricarica della batteria (30).
c■ Inserire lo spinotto (31) nella presa di ricarica della batteria (30).
d. Collegare il cavo di alimentazione elettrica (32) al carica batteria (33).
e- Inserire la spina (34) del carica batteria (33) nella presa di corrente. Il led sul carica batterie si accende di "rosso" per indicare che è in corso la ricarica.

A carica ultimata il led diventa di colore "verde".

Quando il caricabatterie è collegato al monopattino tutte le funzioni elettriche e il motore vengono inibite per evitare surriscaldamenti o danneggiamento dei componenti.

30 31 30 33 32 100-240V~ 50/60Hz 34 RED GREEN 33 33

Assicurarsi che la tensione di rete corrisponda con quanto indicato sul carica batteria (100-240V\~ 50/60Hz).

f. A carica ultimata scollegare i cavi e richiudere il tappino nella presa di ricarica della batteria (30).

30

12.1 - CURA DELLA BATTERIA

• La batteria deve essere ricaricata dopo ogni utilizzo.
• Se il monopattino non viene utilizzato per molto tempo, si raccomanda di caricare la batteria almeno una volta al mese. In caso contrario, la batteria entra in

stato di auto-protezione e non può essere ricaricata. In questo caso, contattare il proprio rivenditore.

• Il caricabatterie è dotato della funzione di auto protezione da sovraccarico, la batteria smette automaticamente di caricarsi una volta raggiunto il 100% di carica.
• Non utilizzare il caricabatteria in luoghi bagnati o umidi.
• Non ricaricare la batteria se la presa (30), i cavi di rica-rica o il caricabatteria sono bagnati o umidi.
• Caricare la batteria quando sul display resta accesa solo l'ultima tacca.
• Non ricaricare la batteria se presenta segni di danneggiamento o perdite di liquido.

13. UTILIZZO DEL MONOPATTINO

Prima di utilizzare il monopattino assicurarsi di aver letto e compreso tutto quanto è riportato nel presente documento. Eventuali infortuni o danni causati da un utilizzo non corretto del monopattino solleva il produttore e il rivenditore da ogni responsabilità e rende l'utilizzatore stesso unico responsabile verso gli organi competenti.

Indossare correttamente il casco è altri strumenti di protezione individuale quali ginocchiere, gomitiere e guanti. Si consiglia di indossare calzature piatte.

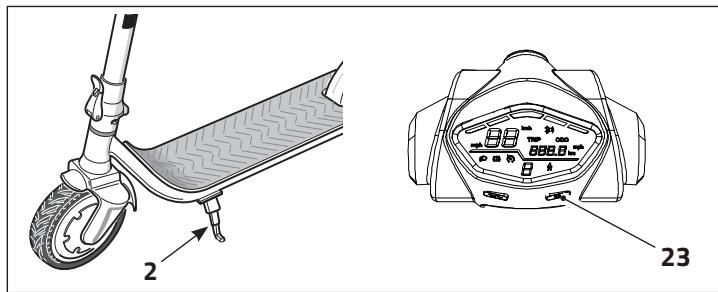

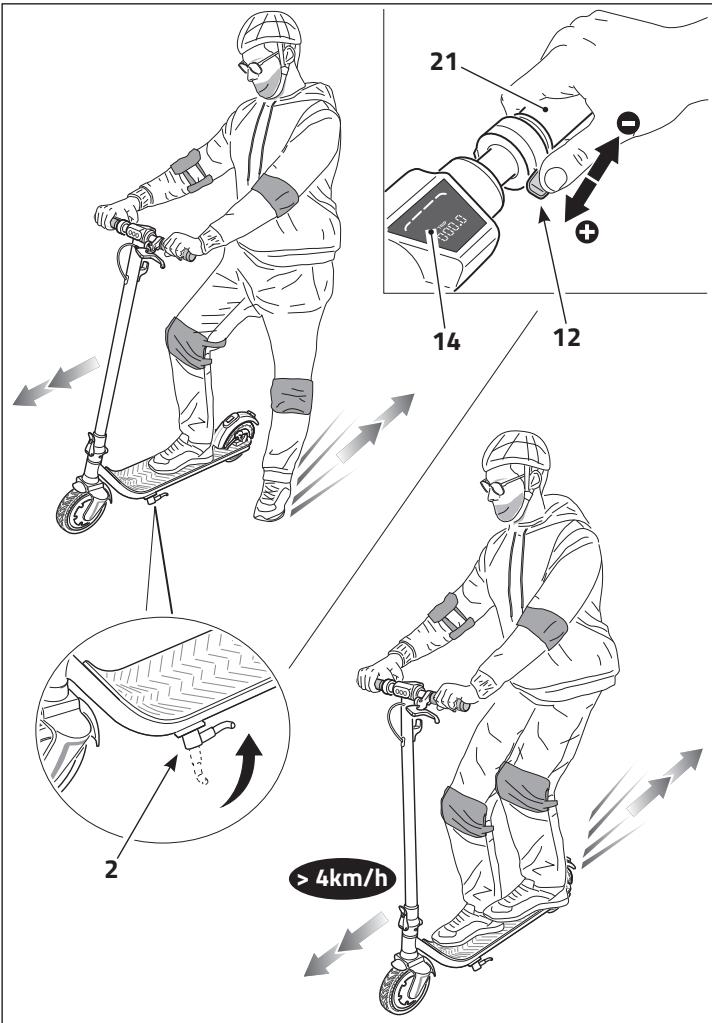

• Impugnare correttamente le manopole (21) e sollevare il cavalletto (2).

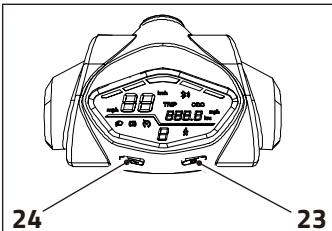

• Tenere premuto il tasto di accensione ON/OFF (23) per accendere il display (14).
• Assicurarsi che la batteria sia sufficientemente carica.
• Premere brevemente il tasto (24) per selezione il livello di velocità desiderato (da "1" a "3").

88 688.0 8 24 23

88 1 88 2 88 3

• Posizionare un piede sulla pedana e con l'altro spingersi in avanti mantenendo l'equilibrio.
• Contemporaneamente premere la leva dell'acceleratore (12); quando la velocità supera i 4km/h il motore si collega.
• Posizionare anche l'altro piede sulla pedana e guidare con prudenza e attenzione.

• Durante l'utilizzo è possibile modificare la velocità premendo o rilasciando la leva acceleratore (12) o modificando il livello di velocità desiderato.

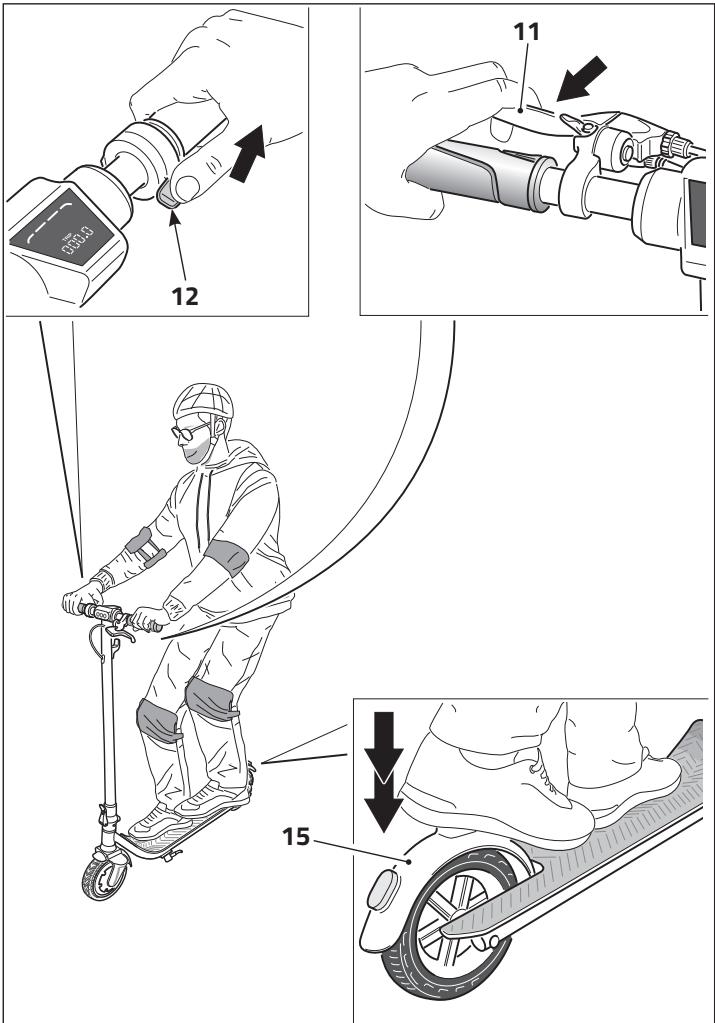

• Per rallentare:

- rilasciare la leva acceleratore (12),

- oppure premere con il piede sul parafango posteriore (15),

- oppure tirare la leva freno (11) (in questa condizione il motore si disattiva).

• É possibile utilizzare anche tutte le opzioni contemporaneamente.
• Per una frenata più decisa tirare la leva freno (11) e premere con decisione il piede sul parafango posteriore (15).

Frenando con decisione ci si espone a possibili scivolamenti o cadute; mantenere una velocità moderata e fare attenzione ai rischi potenziali.

a· Per svoltare, spostare il peso del corpo e girare leggermente il manubrio.
b- Prestare attenzione alla testa quando si passa sotto ad un ostacolo.
c. Controllare la velocità se si va in discesa; utilizzare entrambi i freni quando si viaggia ad alta velocità.

d. NON utilizzare il monopattino sotto la pioggia.

e- Non guidare il monopattino attraverso pozzanghere o altri ostacoli (con acqua). In tali casi, ridurre la velocità e aggirare l'ostacolo.

f. NON utilizzare il monopattino in due, né trasportare alcun passeggero. Non trasportare un bambino.

g. Mantenere la velocità moderata (tra i 5 e i 10 km/h) durante la guida su rallentatori di velocità, strade accidentate o altre superfici irregolari. Piegare leggermente le ginocchia per adattarsi meglio a tali superfici.

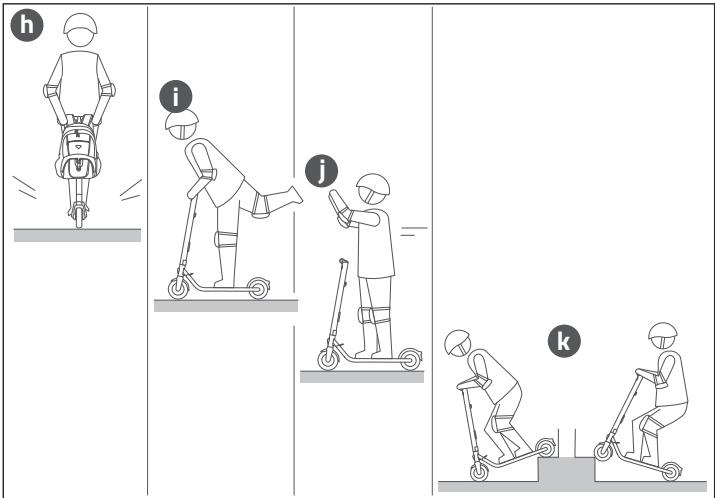

h. NON trasportare oggetti pesanti o ingombranti sul manubrio.
i. NON guidare il monopattino con un solo piede.
j. NON togliere le mani dal manubrio durante la guida. Non guidare con una sola mano.
k. NON salire su e giù per le scale o saltare sugli ostacoli.

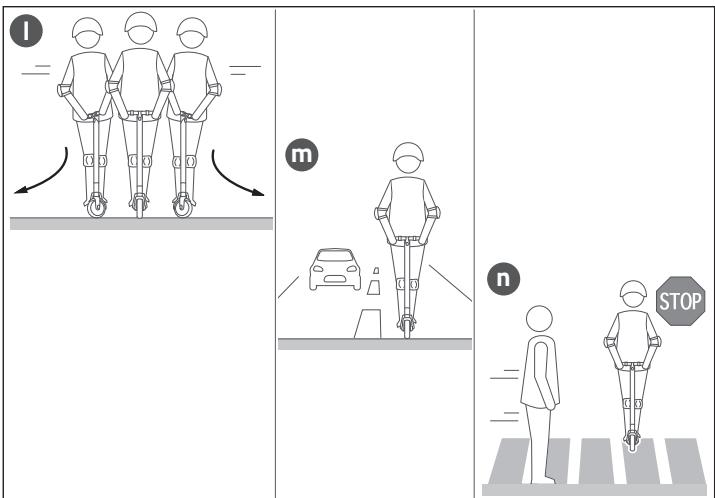

I. NON ruotare bruscamente il manubrio soprattutto se si procede ad alta velocità.
m- Adeguare la velocità al tipo di strada ed alle condizioni del fondo stradale.
n. Dare la precedenza ai pedoni.

h i j k

a- Aprire il cavalletto (2) e posizionare il monopattino su una superficie piana.
b- Spegnere l'apparecchio tenendo premuto il tasto di accensione ON/OFF (23).

2 23

c■ Impugnare la barra manubrio (7) con una mano.
d. Con l'altra mano premere sul gancio (6a) quindi tirare la leva aggancio (6).
e- Piegare la barra manubrio (7) sul parafango posteriore (15) quindi spingerla verso il basso per agganciarla (sino a sentire il "click" di aggancio).

Assicurarsi che la barra manubrio si sia correttamente agganciata al parafango posteriore.

6a 7 6 15 6 7

7 15 click !

f. Per sollevare il monopattino, impugnare la barra manubrio (7) equilibrandone il peso.

g. Riporre il monopattino in un luogo asciutto e lontano da umidità.

Non riporre il monopattino all'aperto. L'eccessiva esposizione al sole, al caldo o al freddo può danneggiare il monopattino e accelerare l'usura delle gomme e della batteria.

Eventualmente riporre il monopattino nella scatola originale.

15. MANUTENZIONE

• In generale, quando si pulisce il monopattino, assicurarsi che sia spento e che il cavo di ricarica della batteria sia scollegato e il tappino della presa di ricarica sull'apparecchio sia chiuso (vedere paragrafo "12" - punto "f").
• Per pulire il monopattino utilizzare un panno morbido e leggermente umido. Se la pulizia risulta più difficile del previsto, si consiglia di utilizzare uno spazzolino da denti eventualmente aggiungendo del dentifricio per rimuovere lo sporco più ostinato.

Rimuovere il dentifricio e i residui con un panno morbido e leggermente umido.

NON utilizzare alcool, benzina o altri solventi, prodotti chimici corrosivi onde evitare di danneggiare il monopattino sia nell'aspetto estetico che nella struttura interna.

NON usare pistole ad alta pressione per pulire il monopattino.

• Quando non si utilizza il monopattino, conservarlo in un luogo asciutto e lontano da umidità.
• Non riporre il monopattino all'aperto. L'eccessiva esposizione al sole, al caldo o al freddo può danneggiare il monopattino e accelerare l'usura delle gomme e della batteria.

15.1 - REGOLAZIONE DEL FRENO A DISCO

Non toccare il disco freno subito dopo l'utilizzo del monopattino. Pericolo di scottatura!

• Se il freno risulta troppo stretto, utilizzare la chiave a brugola in dotazione per svitare la vite di fermo (40) quindi rilasciare la pressione del cavo del freno. Accorciare il cavo e serrare la vite di fermo (40). Se il freno è troppo lento, eseguire l'operazione opposta e prolungare il cavo del freno.
• Per la regolazione fine della frenata, intervenire sulla vite di registro (41) della leva freno (11) e/o sulla vite di registro (42) del gruppo freno a disco (16).
• A regolazione ultimata serrare la ghiera (43).

11 43 41 40 16 42

16. INCONVENIENTI E RIMEDI

- Il monopattino non si muove dopo l'avvio.

- Il freno non è completamente ripristinato.

Questo interrompe l'alimentazione.

- Riportare il freno in posizione.

- Il monopattino si muove a bassa velocità o non si muove affatto.

- La batteria è scarica.

- Ricaricare la batteria.

- Il motore si avvia e si spegne di nuovo.

- La batteria è scarica.

- Sostituire la batteria ^(1) .

- Il controller è danneggiato.

- Sostituire il controller ^(1) .

- Il collegamento della batteria è lento.

- Regolare i connettori della batteria ^(1) .

- La batteria non può essere caricata o si è caricata lentamente

- La tensione non è corretta.

- Eseguire la manutenzione della batteria o cambiare la batteria (1).

- La batteria non si carica.

- Il ciclo di vita della batteria è giunto al termine.

- Sostituire la batteria ^(1) .

- Il caricabatteria non emette potenza.

- Sostituire il caricabatteria ^(1) .

- La presa di ricarica è danneggiata.

- Sostituire la presa di ricarica ^(1) .

Codici di errore

- È possibile che vengano visualizzati i seguenti codici di errore. Il monopattino smetterà di funzionare in queste condizioni.

E0 = Errore di comunicazione

E1 = Corrente anomala

E2 = Guasto dell'acceleratore

E3 = Guasto del freno

E4 = Guasto MOS / Guasto per sovracorrente

E5 = Hall / Guasto motore

E6 = Guasto al motore

E7 = Errore di bassa tensione

- In caso di problemi non risolvibili, contattare il rivenditore.

17. GARANZIA

• Leggere attentamente le istruzioni del manuale prima di utilizzare il monopattino elettrico.
• Non usare il monopattino elettrico quando vietato dalla legge. Non usare il monopattino elettrico quando può causare pericolo al conducente e alle persone/cose limitrofe.
• Il prodotto è garantito per un periodo di 2 anni dalla data di acquisto con scontrino, o di 1 anno dalla data di acquisto con fattura. La garanzia ha validità solamente se è comprovata dalla prova d'acquisto valida (scontrino fiscale per il Consumatore), che deve essere presentata all'atto della richiesta di intervento. Il prodotto non conforme dovrà essere riconsegnato nell'imballo originale, completo di tutti gli accessori.
• Termine di garanzia della batteria: mesi 6.
• La garanzia non si applica in caso di danni provocati da incuria, uso o installazione non conformi alle istruzioni fornite, manomissione, modifiche del prodotto o del numero di matricola, danni dovuti a cause accidentali o a negligenza dell'acquirente con particolare riferimento alle parti esterne. Sono escluse dalla garanzia le parti soggette a usura in seguito all'utilizzo: cavi, connettori, parti esterne e supporti in plastica, che non presentino difetti di fabbricazione.

• Per l'assistenza tecnica dei prodotti in garanzia rivolgersi al Rivenditore presso cui è stato acquistato il prodotto, che si occuperà della verifica preliminare del difetto e provvederà all'invio al centro di assistenza.

• DATI TECNICI

Dimensioni	Dimensione monopattino aperto	1090x465x1200 mm
	Dimensione monopattino richiuso	1090x465x455 mm
	Dimensione imballo	1110x190x485 mm
Peso	Peso massimo utilizzatore	120 kg
	Peso minimo utilizzatore	45 kg
	Peso netto monopattino	15,5 kg
	Peso monopattino imballato	18,5 kg
Requisiti di guida	Altezza utilizzatore	130-200 cm
Specifiche	Velocità massima	25 km/h (può variare in base al suolo e al peso)
	Autonomia massima	40 km (può variare in base al peso)
	Angolo di arrampicata	15%
	Presa USB	5V - 0.5A
	Temperatura operativa	-10°C ÷ +45°C
	Temperatura di stoccaggio	-10°C ÷ +25°C
	Umidità relativa	≤ 75% RH
	Livello di impermeabilità	IPX5

Batteria	Tipo	Batteria al Litio tipo 18650
	Capacità	36V-10Ah
	Autonomia massima	40 km
	Tempo di ricarica	4÷7 ore
	Input	100-240V AC 50/60Hz 1.8A (max.)
	Output	42 V DC - 1.5A
	Alimentatore elettrico	FY0634201500
Motore	Tipo	Brushless a risparmio energetico
	Potenza nominale	36V-350W
Ruote	Tipo	A nido d'ape senza manutenzione
	Diametro	8,5"
	Caratteristica	Shock absorber

1. INTRODUCTION
