MANUALE UTENTE E5 PRO OCEAN DRIVE

(Istruzioni originali)

85

EN Instruction manual

Dimensione monopattino aperto 1040 x 440 x 1040 mm Dimensione monopattino richiuso 1040 x 440 x 470 mm
Peso massimo utilizzatore. 110 kg
Peso minimo utilizzatore. 45 kg
Peso netto monopattino. 12 kg
Altezzautilizzatore 130/200 cm
Velocità massima. 25 km/h (può variare in base al suolo e al peso)
Autonomia massima. Fino a 20 km
Angolo di arrampicata. 15% max.
Temperatura operativa. -10°C / +40°C
Temperatura di stoccaggio. -20°C / +45°C
Livello di impermeabilità. IPX5
Batteria Al litio
Capacità 6 Ah
Tensione nominale 36 V
Tensione massima di carica 42 V
Tempo di ricarica Circa 3/5 h
Alimentatore elettrico GJS150-4200150
Tipo motore. Brushless ad alta copbia
Potenza nominale. 36 V - 0,35 kW
Potenza in uscita. 71 W
Tensione in uscita. 42 V
Corrente in uscita. 1,5 A
Tipo ruote Ampio battistrada
Diametro 8,5"
Caratteristica Ad alveare

Technical data

Dimension of the open e-scooter 1040 x 440 x 1040 mm Dimension of the close e-scooter 1040 x 440 x 470 mm

User maximum weight 110 kg
User minimum weight 45 kg
E-scooter net weight 12 kg

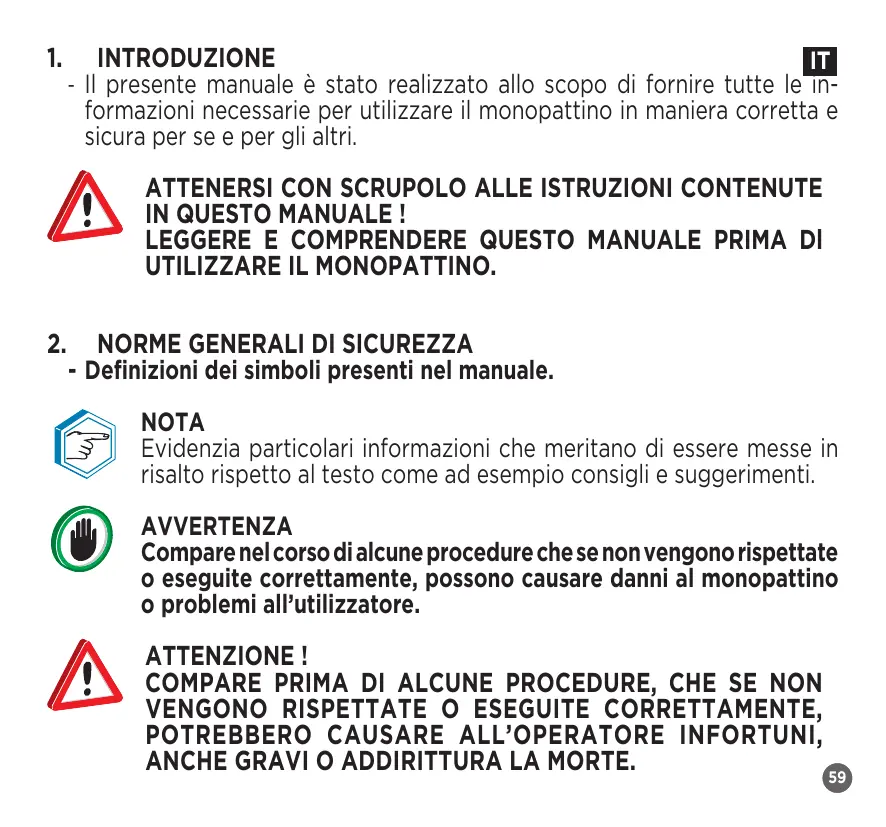

• Il presente manuale è stato realizzato allo scopo di fornire tutte le informazioni necessarie per utilizzato il monopattino in maniera corretta e sicura per se e per gli altri.

ATTENERSI CON SCRUPOLO ALLE ISTRUZIONI CONTENUTE IN QUESTO MANUALE!

LEGGERE E COMPRENDERE QUESTO MANUALE PRIMA DI UTILIZZARE IL MONOPATTINO.

2. NORME GENERALI DI SICUREZZA

• Definizioni dei symboli presenti nel manuale.

NOTA

Evidenzia particolari informazioni che meritano di essere in risalto rispetto al testo come ad esempio consigli e suggerimenti.

AVVERTENZA

Compare nel corso dialcune procedure che se non vengono rispetto o eseguite correttamente, possono causare danni al monopattino o problemi all'utilizzatore.

ATTENZIONE!

COMPARE PRIMA DI ALCUNE PROCEDURE, CHE SE NON VENGONO RISPETTATE O ESEGUIDE CORRETTAMENTE, POTREBBERO CAUSARE ALL'OPERATORE INFORTUNI, ANCHE GRAVI O ADDIRITTURA LA MORTE.

IT 3. DESTINAZIONE D'USO

• Il monopattino elettrico, oggetto del presente manuale è un mezzo di trasporto ecologico progettato e realizzato per il trasporto di una persona alla volta.

L'USO IMPROPRIO DEL MONOPATTINO RENDE L'UTILIZZATORE UNICO RESPONSABILE IN CASO DIDANNI A SE STESSOE/O A PERSONE, COSE O ANIMALI.

4. AVVERTENZE GENERALI DI SICUREZZA

• Leggere attendamente il presente manuale di istruzioni prima di utilizzato il monopattino e conservarlo con cura eventuali utilizzi futuro.
• Verificare prima di ogni utilizzo l'integrità meccanica del monopattino. In caso si riscontrino anomiale, criche o altri segni di deterioramento, non utilizzato il monopattino e farlo verificare dal rivenditore o da personale qualificato e autorizzato.
  Il mancato rispetto di quanto riportato nel presente manuale di istruzioni espone l'utilizzatore al rischio di cadere o di investire altre persono o cose con conseguenze che potrebbero essereanchese gravi.
• Per prevenir infortuni, nel manuale sono presenti dei symboli (descritti nel paragrafo "2") utilizzati per contrassegnare le precauzioni di sicurezza. Le avventenze che arrivagnano questi symboli devono essere sempre seguite attendamente.
  L'utilizzo del monopattino da parte di persona con età compresa tra 14 e 18 anni preve de l'uso obbligatorio di un casco omologato e indossato correttamente (verificare il limite di età previsto per legge nel luogo di utilizzo). Tuttavia si consiglia di utilizzato SEMPRE il casco e altri

strumenti di protezione individuale quali ginocchiere, gomitiere e IT guanti. Indossare sempre scarpe basse con suola in gomma e non guidare mai a piedi nudi o con i sandali.

• Questo appearecchio più essere utilizzato da bambini di età pari o superiore a 14 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso solo se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione non devono essere eseguite da bambinienza supervisione.
• Eventuali riparazioni devono essere eseguite SOLO dal personale qualificato ed abilitato. Riparare da se il monopattino può essere pericoloso!
• Prima di utilizzato il monopattino, soprattutto in zone affollate o sulla strada, si consiglia di prenderne dimestichezza.
• Controllare che non ci siano normative Locali del Codice della Strada che limitino o vietino l'utilizzo dei monopattini su particolare tipologie di strade. Consultare i servizi locali pertinenti e rispetto la segnaletica stradale.
• Quando si accede a spazi pubblici, rispettoare sempre le leggi e le normative locali.
• Come con altri veicoli, velocità maggiori richiedono una distance di frenata magiore. Una frenata improvvisa soprattutto in presenza di superfici bagnate o non omogenee (per esempio in presenza di terriccio o sabbia) potrebbe portare a scivolare e/o cadere.
• Prestare attenzione e mantenere sempre una distance sicura tra se stessi e le altre persone o veicoli quando si guida; rallentare quando si entra in aree sconosciute.

Rispettare i pedoni, dando loro sempre la precedenza.

• Sorpassare a sinistra SOLO quando possibile.
• Quando ci si avvicina a un pedone alla parte anteriore, rimanere a destra e rallentare. Evitare i pedoni insicuri nella loro marcia.

• Quando ci si avvicina da dietro, farsi notare con il campanello presente sul manubrio e rallentare portandosi alla velocità di marcia normale quando si sorpassa; il monopattino è particolaremente silenzioso quindi evitare di spaventare i pedoni.

• Attraversare le striscie pedonali camminando.

• Quando si accede a luoghi non presidiati alla legge, rispettore le linee guida di sicurezza descrirente in questo manuale e guidare conattenzione e prudenza.
• Per guidare in modo sicuro, è necessario essere chiaramente visibile agli altri ed essere in grado di vedere chiaramentecisionhe sta davanti a se; una buona visibilità è la prima condizione di sicurezza.

• Alcune persone NON devono guidare il monopattino:

• Chiunque sa怎么回事 l'influenza di alcool o droghe.

• Chi soffre di malattie che lo mettono a rischio se esercita in una faticosa attività fisica.
• Chiunque abbia problemi di equilibrio o dificoltà motorie che possono interferire con la sua capacité di mantenere l'equilibrio.
• Chiunque abbia un peso al di fuori dei limiti indicati (vedere Specifiche).
  Le donne in stato di gravidanza.

Non prestare il monopattino a chi non è stato addestrato al suo utilizzo e che non indossi l'equipaggiamento protettivo appropriato.
Evitare di utilizzato il monopattino sotto la pioggia.

• Rallentare su strade dissestate, marciapiedi o un altro rivestimento IT stradale particolare e non omogeneo. Su strade molto dissestate si consiglia di mantenere una velocità Bassa (tra 5 e 10 km/h al massimo). Rimanendo flessibili sulle ginocchia è più semplice adattarsi alle strade dissestate.
• Prestare attenzione alle porto o ad altri ostacoli in altezza.
  Non accelerometer in discesa.
  Non accelerare quando si cammina di fianco al veicolo.
• Prestare attenzione agli eventuali ostacoli che possono presentarsi durante l'uso del monopattino.
• Guidare SEMPRE in maniera calma e concentrata, non fare acrobazie con il monopattino.
  Non carbiere bruscamente direzione ad alta velocità.
• Non guidare su acqua, fango o neve o su chiazze d'olio o superfici ghiacciate.
  Non salire sul monopattino con un bambino.
• É vietato posizionarsi e concentrare il peso sul parafango posteriore.
  Non toccare il freno a disco; pericolo di scottatura!
• Non lasciare andare il manubrio nelle si guida; impugnare saldamente le manopole.
• Non saltare ostacoli e non percorrere scale con il monopattino; si rischia-no incidenti e danni al veicolo.
  Il monopattino è dotato di cavalletto; quando si parcheggia assicurarsi che il monopattino sia stabile e non possa accidentally cadere. Potrebbe danneggiarsi o procurare danni a cose o persone.
• Temperatura ottimale di utilizzo del monopattino: -10°C/+40°C
• Temperatura di conservazione del monopattino: -20^ / +45^

L'esposizione prolongata del monopattino ai raggi UV, alla pioggia eagli agenti atmosalferici cui danneggiare i materiali dell'involucro. Conservare il monopattino al chiuso o in luogo protetto quando non in uso.

• Prima di agli utilizzato del monopattino accertarsi che non ci siano componenti allentati.
  Il monopattino non può essere utilizzato da persone il cui peso complessivo sia inferiore a 45 kg o superiore a 110 kg.
  Il livello di pressione sonora delle emissioni ponderate A nella posizione di guida non supera i 70 dB(A).
• Qualiasi carico attaccato al manubrio avrà un impatto sulla stabilità del veicolo. Si prega di non trasportare carichi pesanti o di appendere accessori o elementi aggiuntivi non approvati dal produttore poiché ciò potrebbe renderè la guida molto instabile.
• Nessuna parte del monopattino è riparabile dall'utente. Rischio di incendio e di shock elettrico.

5. AVVERTENZE PER L'USO DELLA BATTERIA

Non utilizzato il monopattino se la batteria è in una delle seguenti condizioni:

• La batteria è danneggiata.
• La batteria rilascia un odore e/o un calore anomalo.
• Dalla batteria furiesce liquido.

Non avviare il monopattino durante la ricarica della batteria.
- Se l'indicazione della carica della batteria在哪的一天，suciata in un'altro.
- Utilizzare SOLO il caricabatteria fornito in dotazione per ricaricare la batteria; un caricabatterie diverso potrebbe danneggiarla irreparabilmente o causare un incendio.
Non toccare i contatti della batteria e non apriere il vano batteria. Non porre oggetti metallici a contatto con la batteria: ciò potrebbe causare cortocircuiti e danneggiare la batteria o persino ferire,anche gravamente l'utente.

• In caso di dismissione del monopattino o sostituzione della batteria, IT non smaltire quest's ultima con i rifiuti domestici. Seguire le norme ambientali locali sul riciclaggio.
• Non usare batterie di modello diverso da quello originale; l'uso di un caricabatterie diverso potrebbe danneggiare il disposativo o causare un incendio.
• Ricaricare la batteria dopo anni utilizzato del monopattino ne prolungheria la resistenza e la prestazione.
• Non utilizzato la batteria in ambienti estremi (-20°C; +50°C),cision potrebbe causare malfunzionamenti o persino rischio di incendio.
• Non esporre la batteria al sole troppo a lungo (ad esempio, nel bagagliazio dell'auto) e non gettarla nel fuoco, potrebbe causare un'esplosione.
• E necessario ricaricare completeness la batteria agli mese per evitarre di danneggiarla. In caso contrario, la batteria potrebbe entra in stato diauto-protezione e non cui si èsere ricaricata. In quello caso, contattare ilproprio rivenditore.
• Tempi troppo lunghi tra una ricarica e quella successiva potrebbero danneggiare la batteria in maniera irreversibile.
• Procedere con la carica della batteria in ambienti asciutti, lontano da combustibili ed elementi infiammabili.
• La sostituzione della batteria deve essere effettuata SOLO da riparatori autorizzati.
• Non lasciare che bambini o animali tocchino la batteria o il caricabatteria durante la fase di ricarica.
• Temperatura di ricarica della batteria: +10^ / +40^ .
• Quando il caricabatterie è collegato al monopattino tutte le funzioni elettriche e il motore vengono inibite per evitare surriscaldamenti o danneggiamento dei componenti.

Il cavo esterno del caricabatterie non può essere sostituito. Sostituire il caricabatterie se il cavo è danneggiato.

• La batteria deve essere rimossa dall'apparecchio prima della rottamazione di quest'sultimo.
• Scollegare l'apparecchio alla rete di alimentazione prima della rimozione della batteria.
• Eliminare la batteria in maniera sicura.

Utilizzare SOLO il caricabatterie (GJS150-4200150) fornito insieme all'apparecchio per la carica della batteria.

Qualsiasi manomissione o modifica del monopattino solleva il produttore e/o il rivenditore da agli responsabilità e rende l'utilizzatore stesso unico responsable verso gli organi competenti.

In caso di problemi sull'apparecchio, contattare i centri di assistenza autorizzati. Evitare di cercare di riparare l'apparecchio da soli.

Qualunjue intervento di riparazione effettuato sull'apparecchio da personale non autorizzato invalida automaticamente la garanziaanche se la s non fosse giunta al termine.

6. DICHIARAZIONE DI CONFORMITA CE

• Vedere pagina 110.

Attuazione della Direttiva 2006/66/UE

Il monopattino funzione con batterie che rientano nella Direttiva Europea 2006/66/CE e che non possono essere smaltite con i normali rifiuti domestici. Informarsi sulle normative locali relative alla raccolta differenziate delle batterie: un corretto smaltimento permette di evitare consequences negative per l'ambiente e la salute. La batteria è da smaltire al termine della vita utile del prodotto. I centri di recupero e riciclaggio sono eseguire lo smontaggio del prodotto e la rimozione della batteria.

Attuazione della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)

Il simbolo del cassetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure uno a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricicchio dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste per legge.

8. RIMOZIONE IMBALLO

• Il monopattino è contentuto in un imballo in cartone con apposite protezioni per salvaguardarlo da eventuali urti o danneggiamenti.
• Una volta aperto l'imballo, procedere all'estrazione del monopattino e degli altri componenti.

Considerato il peso del monopattino (kg 12,0), si consiglia di eseguire l'opération in due persona.

Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, ecc.) NON devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

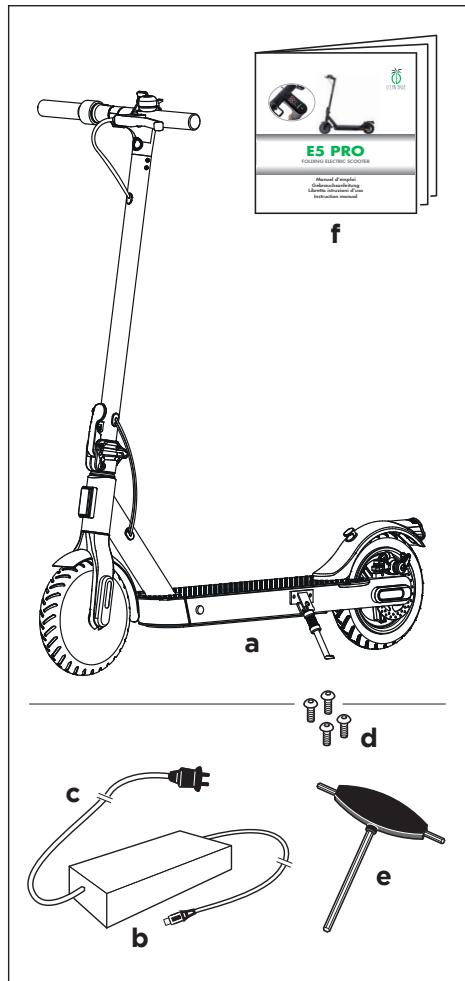

• Contenuto della confezione:

a·Monopattino
b-Caricabatteria
c-Cavo di alimentazione caricabatterie
dViti (4 pz.)
e- Chiave a brugola
f Libretto di istruzioni

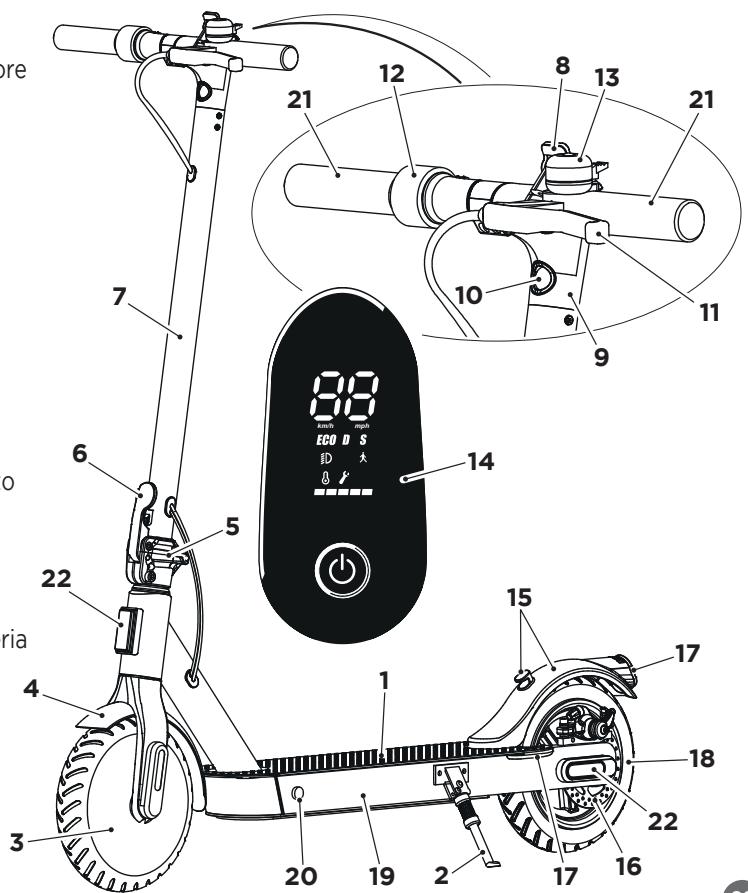

9. DESCrizIONE MONOPATTINO

1- Telaio/Pedana
2 Cavalletto
3· Ruota anteriore/Motore
4- Parafango anteriore
5· Snodo ripiegamento
6 Leva aggancio
7- Barra manubrio
8 Gancio
9·Manubrio
10· Luce anteriore | 3D
11-Leva freno
12 Leva acceleratore
13. Campanello |
14. Display
15· Parafango posteriore Chiusura ripiegamento
16·Freno a disco
17·Luce posteriori|D
18· Ruota posteriori
19·Batteria
20 Presa per caricabatteria
21·Manopole
22·Riflettore

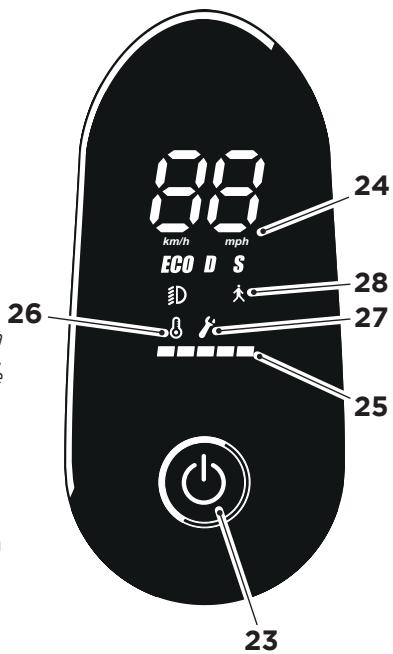

10. DISPLAY E TASTI FUNZIONI

1. Tasto ON/OFF - Scelta funzione

2. Pressione lunga: ON/OFF accensione display;

3. Una pressione: ON/OFF luce anteriore (si accendeanche I'icona sul display);
4. Due pressioni: selezione velocità
   WALK: velocità 6 km/h (circa)
5. ECO: velocità 15 km/h (circa)
   D:velocity 20~km / h
6. S : velocità 25 km/h

In modalità WALK, la luce posteriori è sempre accesa e lampeggia lentamente; in frenata lampeggia rapidamente. Nelle altre modalità, la luce posteriori è accesa/spenta in funzione del comando lui e lampeggia rapidamente in frenata.

24- Contachilometri (KM/H).
25. Stato di carica della batteria.
26 Spia surriscaldamento componenti.

Si accende quando la temperatura raggiunge i 80^ ; arrestare il monopattino ed attendere alcuni minuti prima di riprendere la marcia.

27 Spia segnalazione anomalia.

Contattare un centro di assistenza autorizzato.

28·Spia WALK mode

Modalità CRUISE CONTROL

• Attivare il CRUISE CONTROL: tenere premuta la leva dell'acceleratore (12) alla stessa velocità per 5 sec.
• Disattivare il CRUISE CONTROL: Frenando con la leva del freno (11), si disattiva la modalità di controllo della velocità di crociera.

Quando si utilizes la modalità CRUISE CONTROL l'utilizzatore deve essere sempre a bordo del monopattino e tenere entrambé le mani salde sul manubrio al fine di permettere l'attivazione/ disattivazione in sicurezza di tale modalità.

11. ASSEMBLAGGIO MONOPATTINO

• Dopo aver rimosso il monopattino dall'imballo e verificato che tutto è conforme a quanto riportato nel paragrafo "8", occorre assemblare le parti smontate.

a Aprire il cavalletto (2) e posizionare il monopattino su una superficie piana.
b- Sollevare la barra manubrio (7).
c· Sollevare la leva di aggancio (6) e spingerla contro la barra manubrio (7) sino a sentire il "click" di aggancio.
d· Inserire il manubrio (9) sulla barra manubrio (7). Utilizzato la chiave a brugola (e) per serrare le viti (d) su entrambi i lati. Se si notano vibrazioni del manubrio, controllare le viti dello snodo di ripiegamento (5); e se necessario utilizzato la chiave a brugola per bloccare le due viti. La forza di serraggio suggerita per le viti del manubrio è di circa 5-8 N·m.
e- Premere il pulsante ON/OFF (23) per verificare la corretta accensione del monopattino.

IT

12. RICARICA DELLA BATTERIA

• Il monopattino è dotato di una batteria ricaricabileagli loni di Litio e di un caricabatteria idoneo alla corretta ricarica.

Utilizzare SOLO il caricabatteria (GJS150-4200150) fornito in dotazione per ricaricare la batteria.

• Al primo utilizzato si consiglia di caricare completamente la batteria.
• Quando è necessario ricaricare la batteria (il livllo di carica residua è indicata dai led sul display (vedere paragrafo "10"), operare come segue:

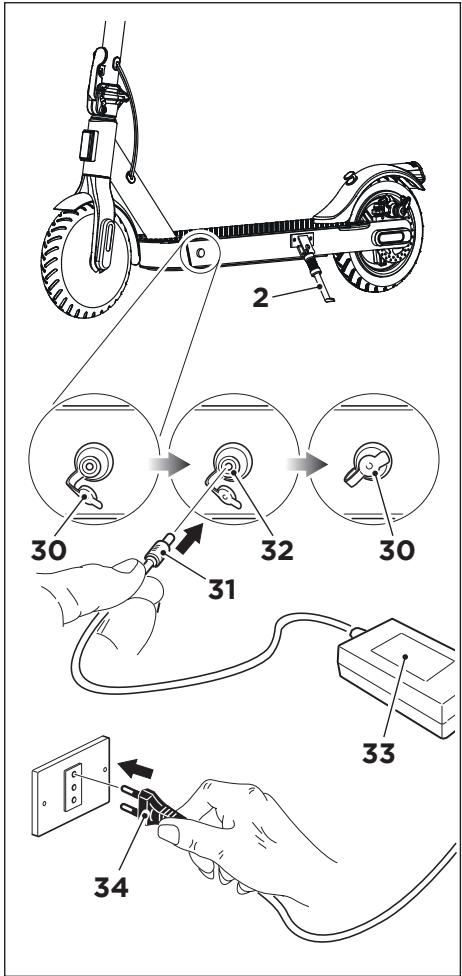

a· Aprire il cavalletto (2) e posizionare il monopattino su una superficie pianà.
b- Rimuovere il tappino (30) alla presa di ricarica della batteria.
c· Inserire lo spinotto (31) nella presa di ricarica (32) della batteria.
d· Inserire la spina (34) del carica batteria (33) nella presa di corrente.

Quando il caricabatterie è collegato al monopattino tutte le funzioni elettriche e il motore vengono inibite per evitare surriscaldamenti o danneggiamento dei componenti.

Assicurarsi che la tensione di rete corrisponda con quanto indicate sul carica-batteria.

e· A carica ultimata scollegare i cavi er richiudere il tappino (30) nella presa di ricarica della batteria.

12.1 - CURA DELLA BATTERIA

• La batteria delve essere ricaricata dopo agli utilizzato.
• Se il monopattino non viene utilizzato per molto tempo, si raccomanda di caricare la batteria al meno una volta al mese. In caso contrario, la batteria entra in stato di auto-protezione e non può essere ricaricata. In quello:, contattare il proprio rivenditore.
• Il caricabatterie è dotato della funzione di auto-protezione da sovraccarico, la batteria smette automaticamente di caricarsi una volta raggiunto il 100% di carica.
• Non utilizzato il caricabatteria in luoghi bagnati o umidi.
• Non ricaricare la batteria se la presa (32), i cavi di ricarica o il caricabatteria sono bagnati o umidi.
• Caricare la batteria quando sul display resta accesa solo l'ultima tacco.
• Non ricaricare la batteria se presenta segni di danneggiamento o perdite di liquido.
• I danni causati da un insufficiente carica di mantenimento non sono coperti alla garanzia.

13. UTILIZZO DEL MONOPATTINO

Prima di utilizzato il monopattino assicurarsi di aver fatto e compreso tutto quando è riportato nel presente documento. Eventuali infortuni o danni causati da un utilizzo non corretto del monopattino solleva il produttore e il rivenditore da agli responsabilità e rende l'utilizzatore"Thiso unico responsabile verso gli organi competenti.

Indossare correttamente il casco è altri strumenti di protezione individuale quali ginocchiere, gomitiere e guanti. Si consiglia di indossare calzature piatte.

• Prima dell'utilizzo del monopattino, assicurarsi che tutti i componenti siano integri (freni, ruote, luci, struttura, ecc.).
• Impugnare correttamente le manopole (21) e sollevare il cavalletto (2).
• Tenere premuto il tasto di accensione ON/OFF (23) per accendere il display (14).
• Assicurarsi che la batteria sia sufficientemente carica.
• Premere due volte il tasto (23) per selezione il livello di velocità desiderato (WALK / ECO = Economy / D = Drive / S = Sport).
• Posizione are un piede sulla pedana e con l'altro spingersi in avanti mantenendo l'equilibrio.
• Contemporaneamente premere la leva dell'acceleratore (12); quando la velocità supera i 4 km/h il motore si collega.
• Posizione areanche l'alto piede sulla pedana e guidare con prudenza e attenzione.

• Durante l'utilizzo è possible modificare la velocità premendo o rilasciendo la leva acceleratore (12) o modificando il livello di velocità desiderato.

• Per rallentare:

Rilasciare la leva acceleratore (12);
- Oppure tirare le breve freno (11) (in这对于 the motore si disattiva).
- É possible utilisermente anymore toute le opzioni contemporaneamente.

• Frenando con decisione ci si espone a possibili scivolamenti o cadute; mantenere una velocità moderata e fare attenzione ai rischi potenziali.
• Non frenare calpestando il parafango (15).
• Non toccare il freno a disco dopo aver frenato, sare molto caldo!

IT 13.1 - CONSIGLI PER IL CORRETTO UTILIZZO

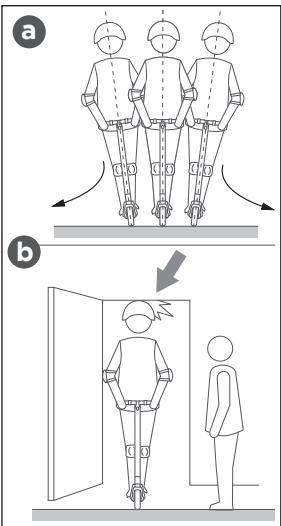

a· Per svoltare, spostare il peso del corpo e girare leggermente il manubrio.
b· Prestare attenzione alla testa quando si passa molto ad un ostacolo.

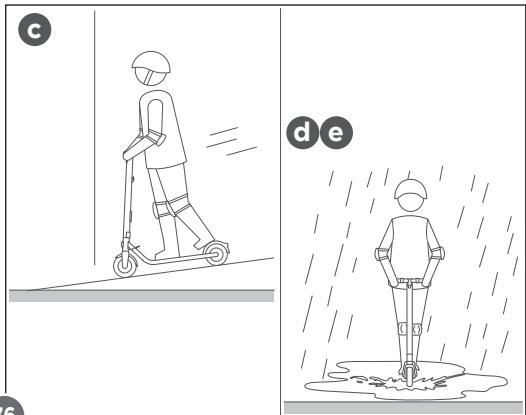

c- Controllare la velocità se si va in discesa;utilizzare entrambi i fremi quando si viaggio ad alta velocità.
d· NONutilizzareilmonopattinootto la pioggia.
e· Non guidare il monopattinoattraverso pozzanghere o altri ostacoli (con acqua). In tali casi, ridurre la velocità e aggirare l'ostacolo.

f· NONutilizzare il monopattino in due,ne trasportare alcun passeggero.Nontrasportare un bambino.
g. Mantenere la velocità moderata (tra i 5 e i 10 km/h) durante la guida su rallentatori di velocità, strade accidentate o altre superfici irregolari. Piegare leggermente le ginocchia per adattarsi meglio a tali superfici.

h· NON trasportare oggetti pesanti o ingombranti sul manubrio.

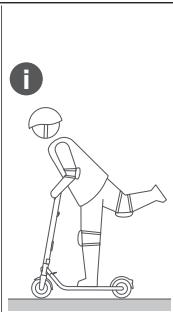

i· NON guidare il monopattino con un solo piede.

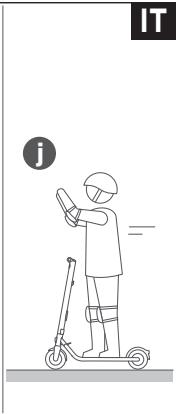

j· NON togliere le mani dal manubrio durante la guida.

Non guidare con una sola mano.

k· NON salire su e giù per le scale o saltare sugli ostacoli.

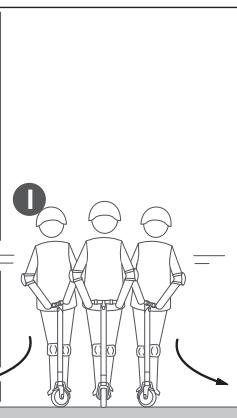

1. NON ruotare bruscamente il manubrio soprattutto se si procede ad alta velocità.

g

Max 5-10 km/h

IT

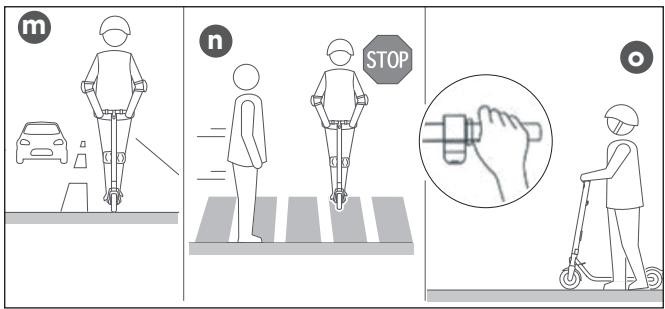

m·Adeguare la velocità al tipo di strada ed alle condizioni del fondo stradale.
n· Dare la precedenza ai pedoni.

o· Non premere l'acceleratore fino a che non si è correttamente saliti sul monopatti-no.
p· Non apportare modifiche al monopattino.

14. RICHIUDERE E TRASPORTARE IL MONOPATTINO

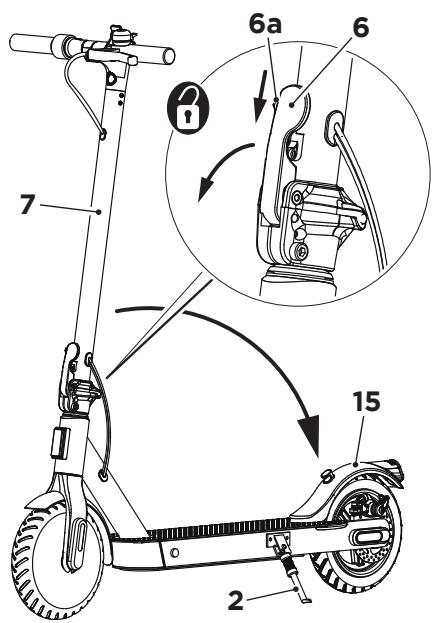

a· Aprire il cavalletto (2) e posizionare il monopattino su una superficie piana.
b- Spagnere l'apparecchio.
c- Impugnare la barra manubrio (7) con una mano
d· Con l'altra mano sbloccare il fermo (6a) e tirare verso il basso la leva aggancio (6).

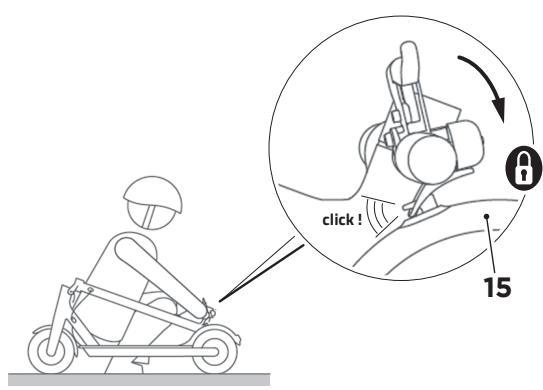

e· Piegare la barra manubrio (7) sul parafango posteriore (15) quindi spingerla verso il basso per agganciarla (sino a sentire il "click" di aggancio).

Assicurarsi che la barra manubrio si sua correttamente agganciata al parafango posteriori.

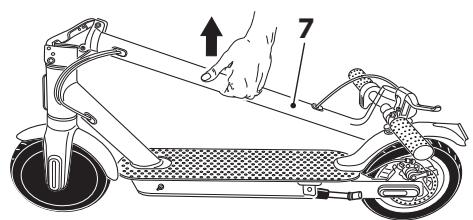

f· Per sollevare il monopattino, impugnare la barra manubrio (7) equilibrandone il peso.
g· Riporre il monopattino in un luogo asciutto e lontano da umidità. Non riporre il monopattino all'aperto. L'eccessiva esposizione al sole, al caldo o al fred-do più danneggiare il monopattino e accelerare l'usura delle gomme e della batteria. Eventualmente riporre il monopattino nella scatola originale.

IT 15. MANUTENZIONE

• In generale, quando si pulisce il monopattino, assicurarsi che sia spento e che il cavo di ricarica della batteria sia scollegato e il tappino della presa di ricarica sull'apparecchio sia chiuso (vedere paragrafo "12" - punto "e").
• Per pulire il monopattino utilizzato un panno morbido e leggermente umido. Se la pulizia risulta più difficile del previsto, si consiglia di utilizzato uno spazzolino da denti eventualmente aggiongendo del dentificchio per rimuovere lo sporco più ostinato.

Rimuovere il dentificcio e i residui con un panno morbido e leggermente umido.

NON utilizzare alcool, benzina o altri solventi, prodotti chimici corrosivi onde evitare di danneggiare il monopattino sia nell'aspetto estetico che nella struttura interna.

NON usare pistole ad alta pressione per pulire il monopattino.

• Quando non si utilizes il monopattino, conservarlo in un luogo asciutto e lontano da umidità.
• Non ripore il monopattino all'aperto. L'eccessiva esposizione al sole, al caldo o al freddo può danneggiare il monopattino e accelerare l'usura delle gomme e della batteria.

15.1 - REGOLAIZIONE FRENO A DISCO

Non toccare il disco freno subito dopo l'utilizzo del monopattino. Pericolo di scottatura!

• Se il freno risulta troppo stretto, utilizzare la chiave a brugola in dotazione per svitare la vite di fermo quando rilasciare la pressione del cavo del freno. Accorciare il cavo e serrare la vite di fermo. Se il freno è troppo lento, eseguire l'operazione opposta e prolongare il cavo del freno.

16. INCONVENIENTI E RIMEDI

• Il monopattino non si muove dopo l'avvio.

• Il freno non è completamente ripristinato.
  Questo interrompe l'alimentazione.

• Riportare il freno in posizione.

• Il monopattino si muove a bassa velocità o non si muove affatto.

• La batteria è scarica.

• Ricaricare la batteria.

Il motore si avvia e si spegne di nuovo.

• La batteria è scarica.

• Sostituire la batteria (1).

• Il controller è danneggiato.

• Sostituire il controller (1).

• Il collegamento della batteria è lento.

Regolare i connettori della batteria (1).

• La batteria non può essere caricata o si è caricata lentamente.

• La tensione non è corretta.

• Eseguire la manutenzione della batteria o cancellare la batteria (1).

• La batteria non si carica.

• Il ciclo di vita della batteria è giunto al termine.

Sostituire la batteria (1).

• Il caricabatteria non emette potenza.

• Sostituire il caricabatteria (1).

• La presa di ricarica è danneggiata.

Sostituire la presa di ricarica (1).

IT 17. GARANZIA

• Leggere attendamente le istruzioni del manuale prima di utilizzato il monopattino elettrico.
• Non usare il monopattino elettrico quando vietuata alla legge. Non usare il monopattino elettrico quando più causare pericolato al conducente e alle persone/cose limitrofe.
• Il prodotto è garantito per un periodo di 2 anni nella data di acquisso con scontrino. La garanzia ha validità solamente se è comprovata alla prova d'acquisto valida (scontrino fiscale per il Consumatore), che deve essere presentata all'atto della richiesta di intervento. Il prodotto non conforme dovrá essere riconsegnato nell'imballo originale, completo di tutti gli accessori.
• Terminate di garanzia della batteria: mesi 6.
• La garanzia non si applica in caso di danni provocati da incuria, uso o installmente non conformi alle istruzioni fornite, manomissione, modifiche del prodotto o del numero di matricola, danni dovuti a cause accidentali o a negligenza dell'acquirente con particolare riferimento alle parti esterne. Sono esclude alla garanzia le parti soggette a usura in seguito all'utilizzo: cavi, connettori, parti esterne e supporti in plastica, che non presentino difetti di fabbricazione.
• Per l'assistenza tecnica dei prodotti in garanzia rivolgersi al Rivenditore presso cui è stato acquisato il prodotto, che si occupere della verifica preliminare del difetto e provvederà all'invio al centro di assistenza.
• La garanzia non copre la corrosione del prodotto.

18. MATERIALI E CONTENUTI PERICOLOSI

Questo grafico è soggetti alla regolamentozione di SJ/11364
O - significa che il rapporto dei materiali pericolosi nelle parti rientra nell'O standard GB/T 26572
X - significa che il rapporto è altre lo standard GB/T 26572 in almeno una parte

ULTIMA PAGINA

1. INTRODUCTION
