KS6102 MP5 - Karaoké BOOST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur karaoké avec lecteur multimédia
Marque	BOOST
Modèle	KS6102 MP5
Puissance de sortie	2 x 50 W
Alimentation	220-240 V ~ 50/60 Hz
Bande passante	20 - 20 000 Hz
Impédance	8 ohms
Rapport signal/bruit	> 76 dB
Sensibilité d'entrée ligne	450 mV
Sensibilité d'entrée micro	20 mV
Dimensions (L x H x P)	430 x 55 x 200 mm
Poids	2,0 kg
Entrées	2 microphones (6,35 mm), USB, SD, AUX, DVD, Bluetooth
Sorties	HDMI, RCA vidéo, ligne, casque, haut-parleurs
Fonctions principales	Karaoké, Bluetooth, Tuner FM, USB/SD/MP5 (vidéo HD), enregistrement, effets robot/high
Accessoires inclus	2 microphones, télécommande
Nettoyage	Chiffon sec et propre, sans solvants
Sécurité	Ne pas ouvrir le boîtier, éviter liquides et flammes, utiliser prise terre
Informations générales	Certifié CE, recyclage en fin de vie

FOIRE AUX QUESTIONS - KS6102 MP5 BOOST

Comment connecter mon smartphone en Bluetooth ?

Activez le Bluetooth sur votre smartphone et sélectionnez le mode d'entrée Bluetooth sur l'amplificateur. Recherchez le nom BOOST-KS6102MP5-HDMI et appairez sans code. L'amplificateur n'est visible qu'en mode Bluetooth.

Combien de microphones peut-on brancher ?

L'amplificateur dispose de deux entrées micro (MIC1 et MIC2) avec réglages de volume et d'écho individuels.

Comment utiliser la fonction d'enregistrement ?

En mode AUX/DVD/MP3, appuyez sur la touche II/REC pour démarrer l'enregistrement sur une clé USB ou carte SD. Appuyez de nouveau pour arrêter.

Puis-je regarder des vidéos sur un écran externe ?

Oui, utilisez la sortie HDMI ou les sorties vidéo RCA (fiche jaune) pour connecter un téléviseur ou un écran.

Comment régler l'écho et le volume des micros ?

Utilisez les boutons MIC VOL et ECHO sur la façade. Le volume général se règle avec le bouton Master Volume.

Quels formats de fichiers sont lus via USB/SD ?

L'appareil lit les fichiers MP3, MP5 (vidéo HD) et affiche les photos. Il supporte les clés USB et cartes SD.

Comment utiliser l'effet robot ou aigu ?

Appuyez sur les touches ROBOT ou HIGH sur la façade pour modifier la voix du microphone. Le mode NORMAL rétablit le son naturel.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur une prise secteur 220-240V. Assurez-vous que l'interrupteur POWER est enfoncé.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec et propre. N'utilisez jamais d'alcool, de diluant ou de produit chimique. Évitez que du liquide pénètre à l'intérieur.

Puis-je brancher des enceintes passives ?

Oui, connectez les fils des enceintes (rouge et noir) aux bornes MAIN OUTPUT à l'arrière en respectant la polarité (+/-).

MODE D'EMPLOI KS6102 MP5 BOOST

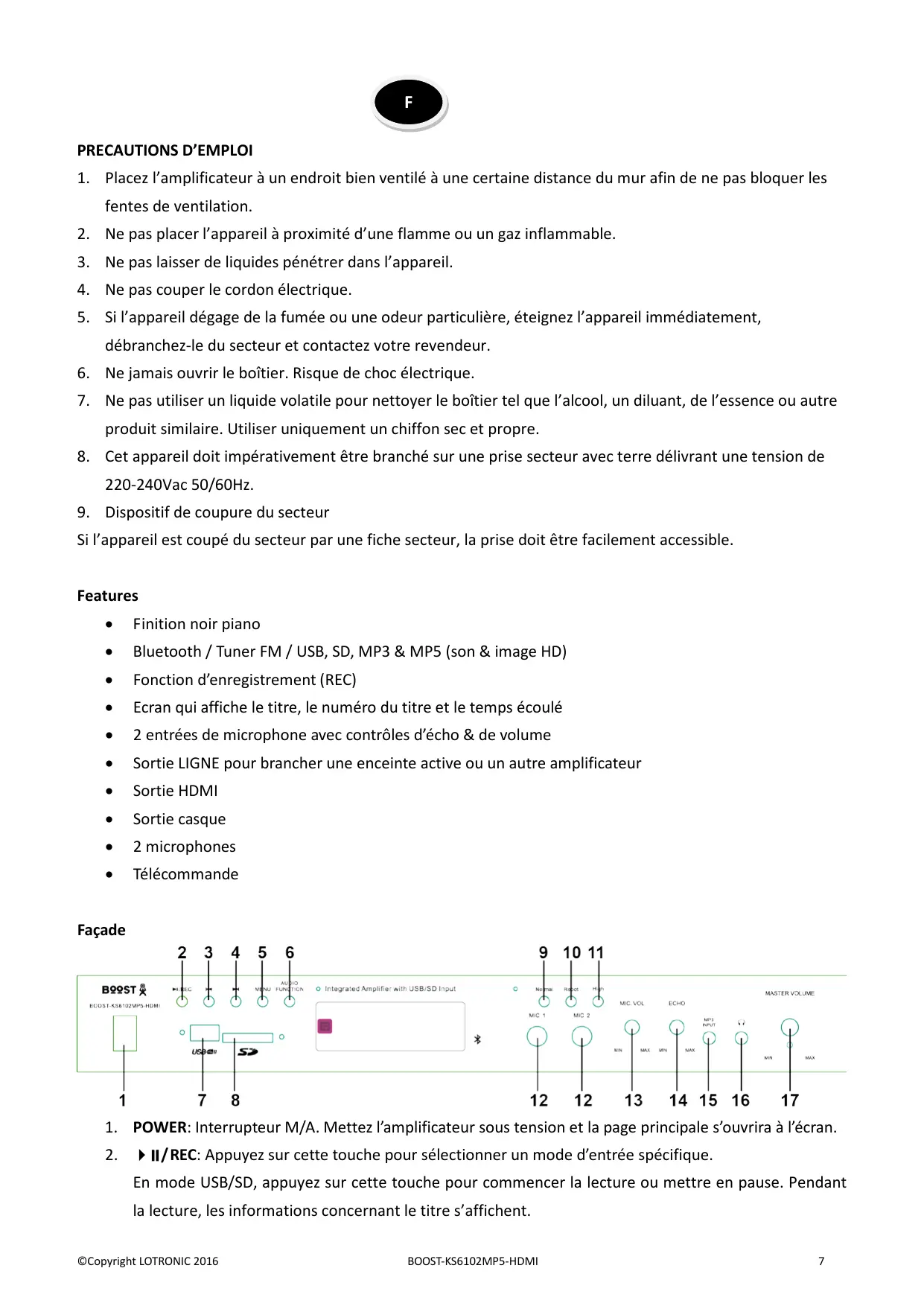

PRECAUTIONS D'EMPLOI

1. Placez l'amplificateur à un endroit bien ventilé à une certaine distance du mur afin de ne pas bloquer les fentes de ventilation.
2. Ne pas placer l'appareil à proximé d'une flamme ou un gaz inflammable.
3. Ne pas laisser de liquides pénétrer dans l'appareil.
4. Ne pas couper le cordon électrique.
5. Si l'appareil dégage de la fumée ou une odeur particulière, éteignez l'appareil immédiatement, débranchez-le du secteur et contactez votre revendeur.
6. Ne jamais ouvrir le boftier. Risque de chocolélectrique.
7. Ne pas utiliser un liquide volatile pour nettoyer le boîtier tel que l'alcool, un diluant, de l'essence ou autre produit similaire. Utiliser uniquement un chiffon sec et propre.
8. Cet apparéil doit impérativement être branché sur une prise secteur avec terre délivrant une tension de 220-240Vac 50/60Hz.
9. Dispositif de coupure du secteur

Si l'appareil est coupé du secteur par une fiche secteur, la prise doit être facilement accessible.

Features

• Finition noir piano
• Bluetooth / Tuner FM / USB, SD, MP3 & MP5 (son & image HD)
• Fonction d'enregistrement (REC)
  Ecran qui affiche le titre, le numero du titre et le temps ecoulé
• 2 entrées de microphone avec contrôles d'écho & de volume
  Sortie LIGNE pour brancher une enceinte active ou un autre amplificateur
  Sortie HDMI
  Sortie casque
  2 microphones
• Télecommande

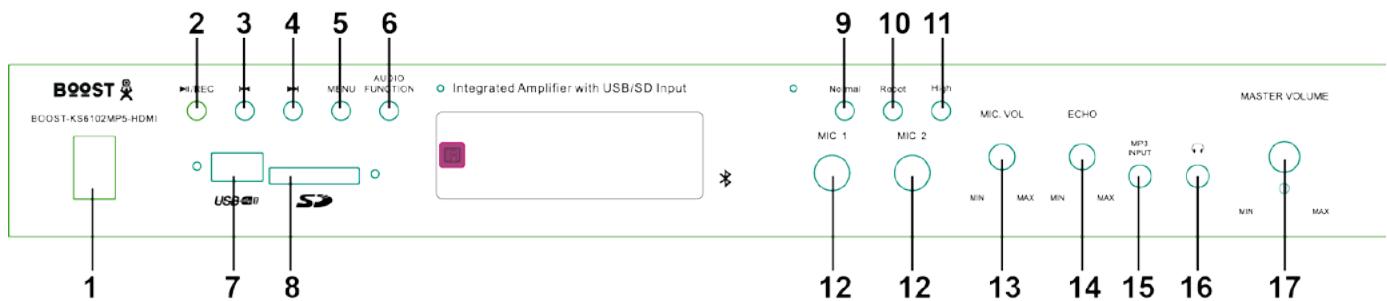

Façade

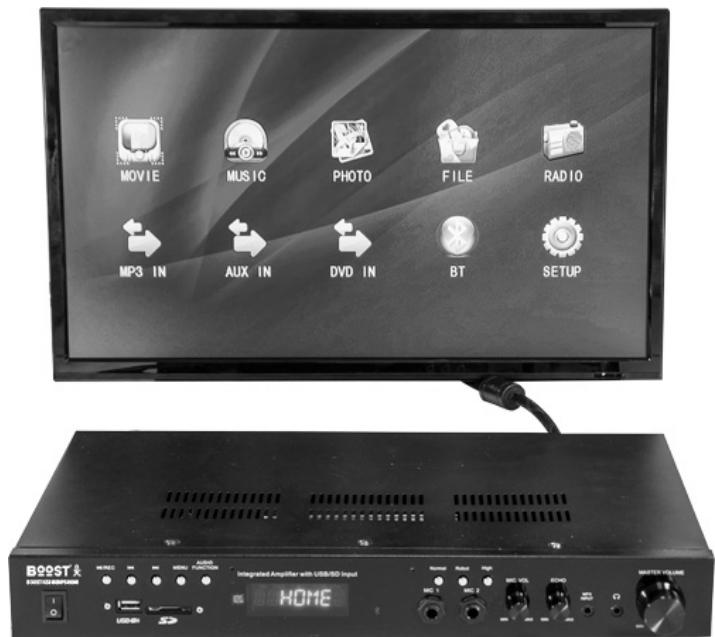

1. POWER: Interrupteur M/A. Mettez l'amplificateur sous tension et la page principale s'ouvrira à l'écran.
2. II/REC: Appuyez sur cette touche pour selectionner un mode d'entrée spécifique.

En mode USB/SD, appuyez sur cette touche pour commencer la lecture oumettre en pause. Pendant la lecture, les informations concernant le titre s'affichent.

En mode Tuner, appuyez sur cette touche pour activer la recherche et mémorisation de stations (à la première mise en service). Sélectionnez la station désirée au moyen des touches (3) ou (4) et appuyez à nouveau sur cette touche pour confirmer.

En mode AUX/DVD/MP3, appuyez sur cette touche pour commencer un enregistrement. Appuyez de nouveau pour l'arrêter.

1. : Sur la page du menu principal, appuyez sur cette touche pour sélectionner l'icone précédente et confirmez avec la touche (2).

En mode USB/SD et tuner, appuyez pour aller au titre ou la station précédente.

1. : Sur la page du menu principal, appuyez sur cette touche pour sélectionner l'icone suivante et confirmez avec la touche (2).

En mode USB/SD et tuner, appuyez pour aller au titre ou la station suivante.

1. MENU: Appuyez pour revenir directement sur le menu principal.
2. Audio: Appuyez pour basculer entre les modes de réglage des graves, aigus et volume général. Le mode de contrôle s'affiche à l'écran. Changez les réglages au moyen du contrôle de volume général (17).
3. USB: Branchez vous clé USB sur cette entrée pour écouter de la musique, regarder desVIDEOS ou des photos.
4. SD: Branchez Youre carte SD pour ecouter de la musique, regarder des videos ou des photos.
5. NORMAL: Appuyez sur cette touche pour avoir un son normal du microphone.
6. ROBOT: Appuyez pour transformer la voix du micro en robot
7. HIGH: Appuyez pour rendre la voix du microphone plus aiguë
8. MIC1 & MIC2: Branchez vos microphones ici
9. MIC VOL: Réglage de volume des microphones
10. ECHO: Réglage de l'écho des microphones.
11. Entrée MP3 : Branchez votre lecteur MP3 et Sélectionnez ensuite le mode MP3
12. : Branchez votre casque ici
13. Master Volume: Réglage du volume général. Sur la page du menu, utilisez ce bouton pour aller rapidement sur une icône spécifique et appuyez sur la touche de lecture/pause/rec (2) pour confirmer.

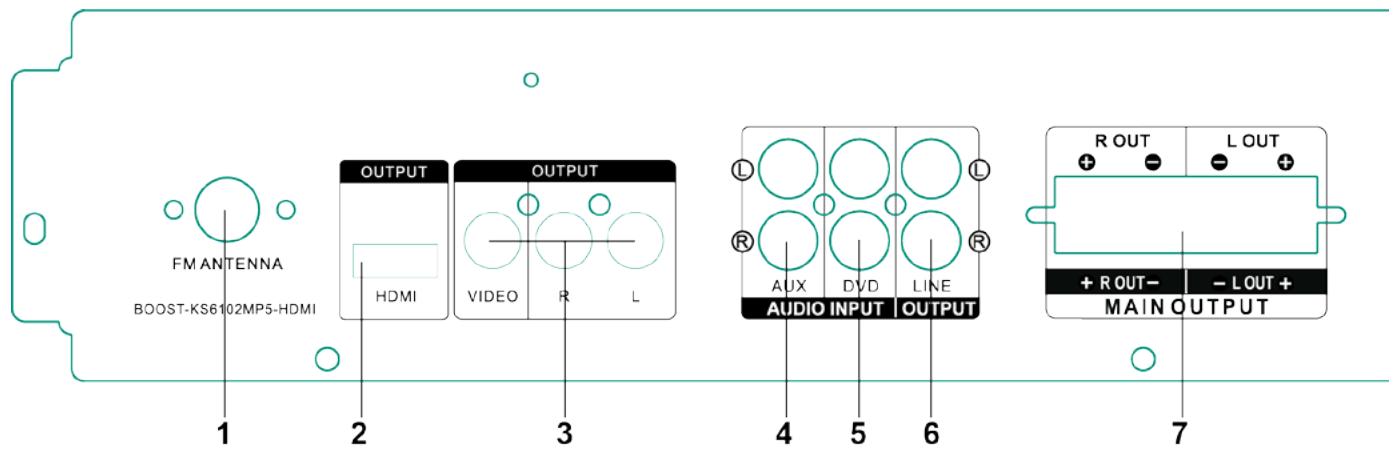

Panneau Arrière:

1. Antenne FM : Pour le branchement de l'antenne FM.
2. Sortie HDMI : Branchez votre écran sur cette sortie au moyen d'un cordon HDMI.
3. Sorties Video par RCA: Branchez Vahe écran sur ces sorties au moyen d'un cordon RCA muni d'une fiche jaune, blanche et rouge.
4. AUX: Branchez votre source auxiliaire.
5. DVD: Branchez votre lecteur DVD ou CD ou tout autre signal passif ici.
6. LINE OUTPUT: Branchez cette fiche sur l'entrée AUX ou DVD d'un autre amplificateur.
7. MAIN OUTPUT: C'est la sortie principale pour les haut-parleurs.

Appairage Bluetooth

Activez la fonction Bluetooth sur votre smartphone et Sélectionnez le mode d'entrée Bluetooth sur l'BOOST-KS6102MP5-HDMI. Lancez la recherche. Le nom de l'amplificateur est "BOOST-KS6102MP5-HDMI". Sélectionnez-le. Il n'y a pas de code à saisir. Le BOOST-KS6102MP5-HDMI n'est visible que lorsque l'entrée Bluetooth a été Sélectionnée.

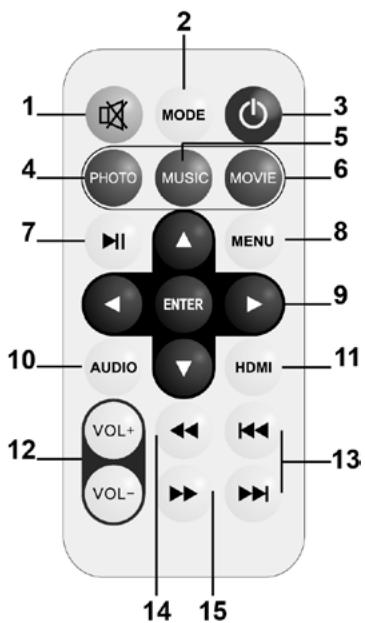

TELECOMMANDE

1. Coupure de son: Coupe le haut-parleur.
2. Mode: Commutez entre les différents modes d'entrée
3. M/A: Mise sous tension/arrêt de l'appareil.
4. Photo: Appuyer pour visionner des photos sur la clé USB ou la carte SD.
5. Music: Appuyer pour dire la musique sur la carte SD ou la clé USB.
6. Movie: Appuyez pour regarder des vidés sur la clé USB ou la carte SD.
7. Play/Pause: Appuyer pour écouter des titres ou regarder des videos. Appuyez à nouveau pourmettre en pause.
8. Menu: Pour revenir directement au menu principal.
9. Flèches et ENTER: Aller rapidement sur un point de menu et confirmer avec ENTER.
10. AUDIO: Appuyez pour confirmer la lecture audio
11. HDMI: Coupe la sortie HDMI.
12. VOLUME: Augmente/baisse le volume

1. /: Pour avancer ou reculer rapidement dans les titres et vidés.
2. Sur la page de menu principal, selectionner l'icone precedente et appuyer sur

lecture/pause/enregistrement (2) pour confirmer.

En mode USB/SD, appuyer pour aller au titre ou à la station précédente.

1. : Sur la page de menu principal, selectionner l'icone suivante et appuyer sur

lecture/pause/enregistrement (2) pour confirmer.

En mode USB/SD, appuyer pour aller au titre ou à la station suivante.

FONCTIONNEMENT

Choisissez un emplacement central pour l'amplificateur.

Branchez les fils des haut-parleurs (rouge et noir) sur les bornes + et - au dos de l'appareil.

Branchez le signal audio sur les fiches correspondantes en respectant la gauche et la droite.

Mettez l'amplificateur sous tension après avoir vérifié tous les branchements.

Mettez les sources audio sous tension et reglez le volume principal.

Karaoké : Branchez le microphone sur la fiche MIC1 et/ou MIC2 en façon. Avant utilise, vérifie que le microphone est eteint et le volume regle au plus bas. Branchez le microphone, mettez-le sous tension et reglez lentement le volume, et I'echo.

Après utilisation, éteignez l'amplificateur et débranchez-le du secteur.

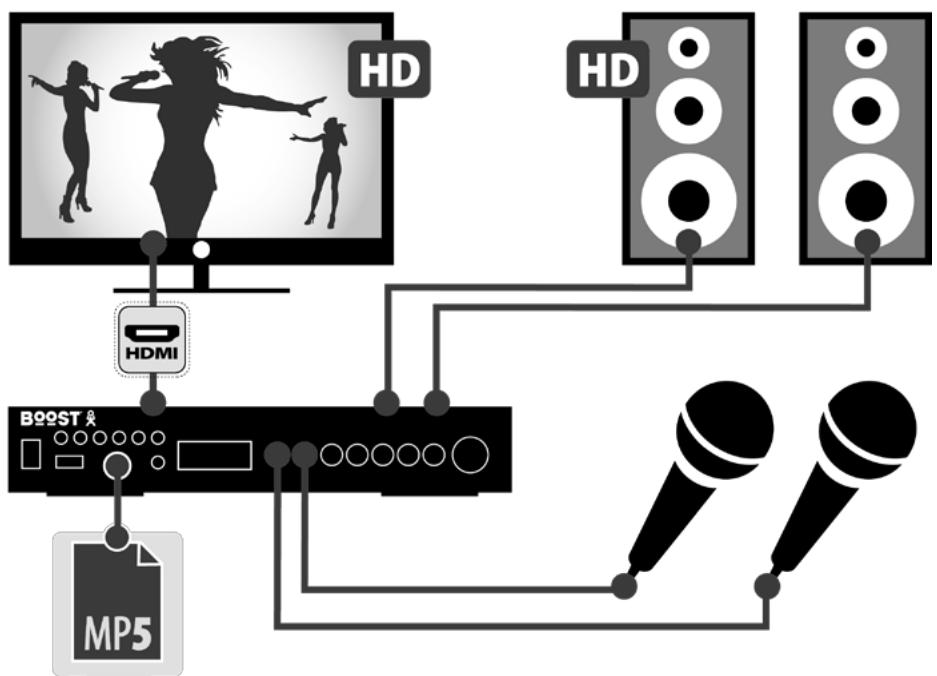

Sources de signal et leur Branchement:

• Branchez un lecteur DVD ou CD sur la fiche AUDIO INPUT ou un dispositif de stockage de donné sur le port USB ou SD ou bien activez la fonction Bluetooth sur votre smartphone.
• Sélectionnez la source de signal active en appuyant sur la touche INPUT jusqu'à ce que la source d'entrée désirée s'affiche.
• Utilisez les touches de commande MP3 pour pilfer les fichiers sur le dispositif de stockage de données.
• Si vous souhaitez utiliser la fonction Karaoké de cet amplificateur, branchez 1 ou 2 microphones sur les fiches MIC1 et MIC2. Leur signaux sont également envoyés à la sortie signal.

\section*{Caracteristiques techniques:}

Puisance de sortie. 2x50 W

Alimentation. AC 220-240 V ~ 50/60 Hz

Bande passante 20-20000 Hz

Sensibilité d'entrée. 450 mV

Rapport signal/bruit (S/B) . >76 dB

Impedance 8 Ohms

Sensibilité d'entrée Micro 20 mV

Dimensions. 430 x 55 x 20mm

Poids 2.0kg

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures menagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

VORSICHTSMASSNAHMEN

1. POWER: Interrupteur M/A. Mettez l'amplificateur sous tension et la page principale s'ouvrira à l'écran.
2. II/REC: Apriete en esta tecla para seleccionar un modo de entrada spécifique.

Déclaration CE de Conformité

Nous, LOTRONIC SA

Avenue Zénobe Gramme, 9

1480 SAINTES

Belgique

+32.2.390.91.91

Certifons et déclarons sous notre seule responsabilité que les produits suivants:

Marque: BOOST

Désignation commerciale: AMPLIFICATEUR KARAOKE AVEC VIDEO-USB-BLUETOOTH

Type ou modèle: BOOST-KS6102MP5-HDMI

Auxquels se refère cette déclaration sont conformes aux exigences essentielles et aux autres dispositions pertinentes des directives :

LVD 2014/35/EU - RED 2014/53/EU - ROHS 2011/65/CE - ERP 2009/125/CE - EMC 2014/30/EU

Les produits sont en conformité avec les normes et/ou autres documents normatifs suivants :

EN60065:2014

EN55032 :2012 + AC :2013

Fait à Saintes (Belgique), le 23/11/2016

AKBAR Guive
