BEDIENUNGSANLEITUNG KS6102 MP5 BOOST

• Stellen Sie den Veränderer an einer gut belufteten Stelle in einem bestimmten Abstand zur Wand auf, um die Belüfungsschlitze nicht zu verstehen.
  Das Gerät nicht in der Höhe von offenem Feuer oder brennbaren Materialien aufstellen.
  Keine Flüssigkeiten ins Gerät dringen halten.
• Nicht das Netzkabel durchschneiden.
• Wenn das Gerät Rauch oder einen besonderen Geruch abgibt, sofort abschalten und vom Netz trennen. Benachrichtigen Sie dann ihren Fachhändler.
• Niemals das Gehäuse öffnen. Stromschlaggefahr!
• Keine flüchtigen Flüssigkeiten wie Alkohol, Lösungsmittel, Benzin oder Ähnliches zum Reinigen des Gehäuses benutzen. Nur mit einem trockenen, sauberen Tuch abwischen.
  Das Gerätarf nur an eine geerdete Netzsteckdose mit einer Spannung von 230Vac 503Hz angeschlossen werden.
• Netztrennungsvorrichtungen

Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben

Features

Schwarze Hochglanzausführung
- Bluetooth, FM Tuner, USB, SD, MP3 & MP5 (Klang & HD Bild)
Aufnahmefunktion (REC)
Das LCD zeigt Titel, Titelnummer und abgelaufene Spielzeit an
2 Mikrofoneingänge mit Echo & Lautstärkeregler
LINE Ausgang für eine Aktivbox oder einen anderen Veränderk

HDMI Ausgang
- Kopfhörerausgang
Fernbedienung
- 2 Mikrofone

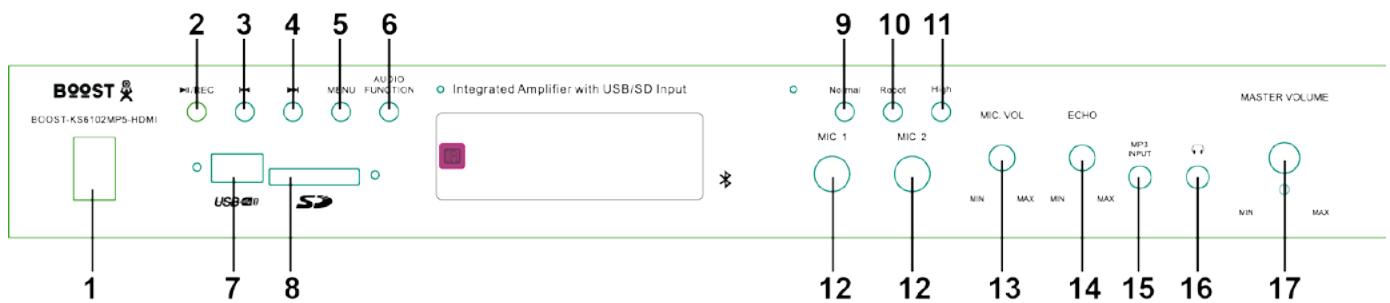

Frontansicht

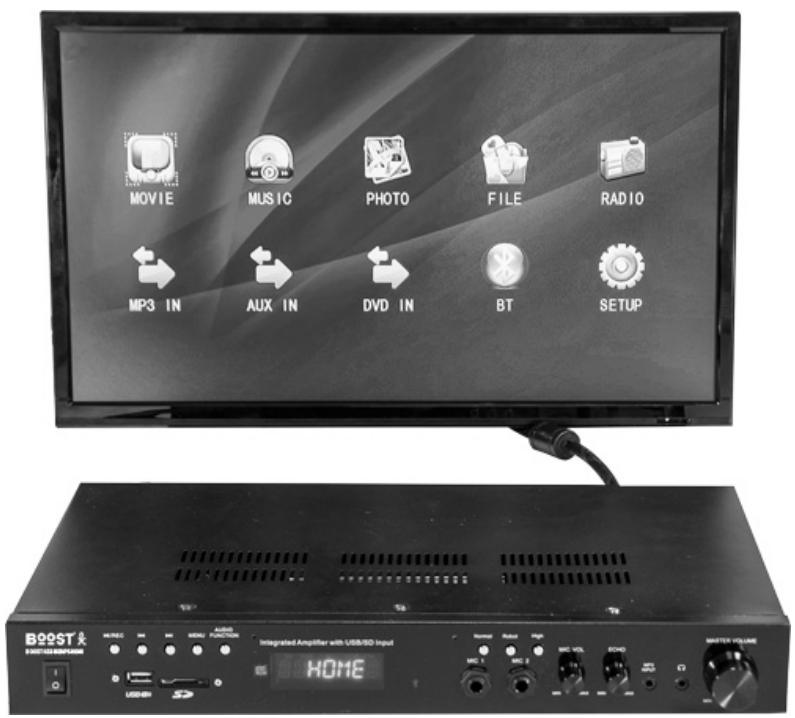

1. POWER: Schaltet das Gerät ein und aus. Gerät einschalten und die Hauptseite erscheint auf dem Display bzw. Bildschirm (falls angeschlossen. S. nachstehende Abb.)
2. II / REC: Die (3) oder (4) Taste drücken, um ein Eingangsgerät oder das Setup Menu zu wahlen. Mit dieser Taste die Wahl bestätigten.

Im USB/SD Betrieb: Spiel das Signal vom USD/SD Eingang ab. Erneut drücken, um auf Pause zuschalten. Während des Abspielens erschinen die Informationen des Titels auf dem Display.

Im Radiobetrieb: Diese Taste drücken, um den automatischen Suchlauf und das Speichern der gefundenen Sender zu aktivieren (bei der ersten Inbetriebnahme). Mit (3) oder (4) einen Sender wahlen und mit dieser Taste (2) bestätigen.

1. : Auf der Hauptseite mit dieser Taste die vorige Funktion wahlen und mit (2) bestätigten.
   Im USB/SD Modus: Zurück zum Titelanfang oder zum Anfang des vorgen Titels.
2. : Auf der Hauptseite mit dieser Taste die{nachste Funktion wahlen und mit (2) bestätigen.
   Im USB/SD Modus: Weiter zum{nachsten Titel.
3. MENU: Zurückschalten zur Hauptseite.
4. Audio: Wählt zwischen Bass, Treble und Master Lautstärke. Der gewählte Regelbereich erscheint auf dem Display. Mit dem Hauptlautstärkeregler den Wert einstellen
5. USB: Anschluss des USB Sticks, um Musik, Videos abzuspielen oder Fotos zu betrachten
6. SD: Anschluss der SD Karte, um Musik, Videos abzuspielen oder Fotos zu betrachten
7. Normal: Der Klang vom Mikrofon ist normal.
8. ROBOT: Der Klang vom Mikrofon hört sich wie ein Robot er an.
9. High: Erhöht die Frenzen des Mikrofons
10. MIC1 & MIC2: Zum Anschluss der Mikrofone
11. MIC VOL: Stellt die Mikrofonlautstärke ein
12. ECHO: Stellt das Echo des Mikrofons ein.
13. MP3 Eingang: MP3 Spieler hier anschließen und dann den MP3 Eingang wahren, um Titel im MP3 Format abzuspielen.
14. : Anschluss der Kopfhörer
15. Master Volume: Einstellung der Master Lautstärke. Auf der Hauptseite kann mit thisem Regler eine Funktion gewählt werden. Dann die Play/Pause/Record Taste (2) wahren um in die Funktion zu gehen.

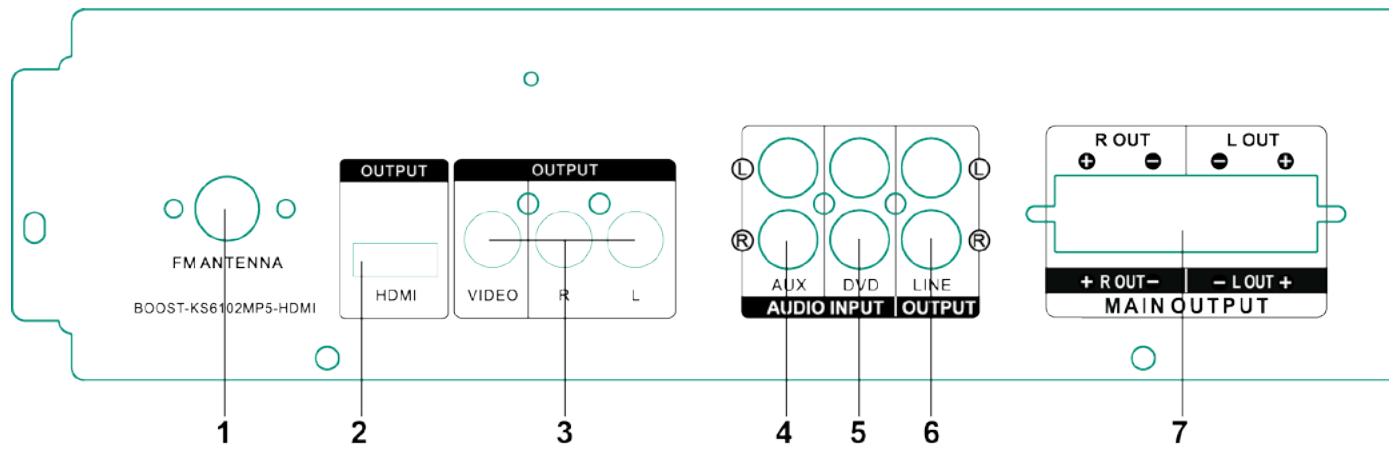

Rückseite:

1. FM Antenne: Zum Anschluss einer Radioantenne
2. HDMI Ausgang: Den Bildschirm mit einem HDMI Kabel hier anschließen
3. Video Cinch Ausgabe: Den Bildschirm mit Cinch Kabel hier anschreiben. Die Verbinder sind gelb, rot und weiß.
4. AUX Eingang: Schließen Sie Ihr AUX Gerät hier an.
5. DVD Eingang: Schließen Sie ihren DVD oder CD Spieler hier an.
6. LINE OUTPUT: Zum Anschluss an den AUX oder DVD Eingang eines anderen Verständerkers.
7. Main Output: Anschlussbuchsen der Lautsprecher.

Bluetooth Verbindung

Aktivieren Sie die Bluetooth Funktion auf Ihr Smartphone und stellen Sie das Gerät auf Bluetooth Betrieb ein. Suchen Sie nach “BOOST-KS6102MP5-HDMI”. Verbinden Sie die beiden Geräte. Es wird kein Verbindungcode bereits. Der BOOST-KS6102MP5-HDMI ist nur sightbar, wenn der Bluetooth Eingang gewählt ist.

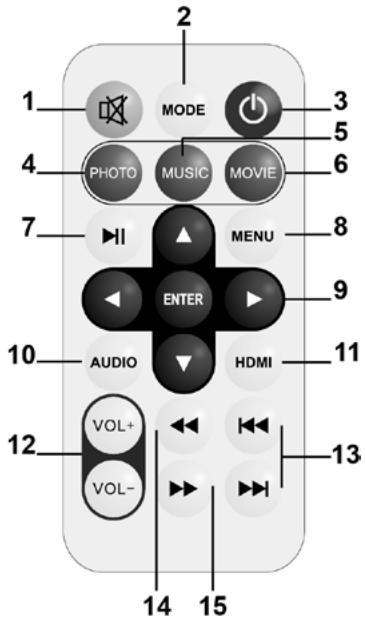

FERNBEDIENUNG

1. Tonstopp: Schaltet den Ton weg
2. Mode: Schaltet zwischen den Eingängen um
3. Schaltet das Gerät ein und aus
4. Photo: Zum Betrachten von Fotos auf dem USB Stick oder der SD Karte
5. Music: Zum Abspielen von Musik auf dem USB Stick oder der SD Karte
6. Movie: Zum Abspielen von Videos auf dem USB Stick oder der SD Karte
7. Play/Pause: Zum Abspielen von Titeln oder Videos. Erneut drücken, um auf Pause zu schalten.
8. Menu: Zurückschalten zur Hauptseite
9. OBEN/UNTEN/RECHTS/LINKS: Mit diesen Tasten direkt eine Funktion wahren und mit ENTER in die Funktion gehen.
10. AUDIO: Einstellung der Regelbereiche
11. HDMI: Schaltet den HDMI Ausgang weg.
12. VOLUME: Erhöht/verminder t die Lautstärke
13. K//: Schneller Vor- bzw. Rücklauf durch einen Titel oder ein Video.
14. : Auf der Hauptseite diese Taste drücken, um die vorige Funktion zu wahlen und dann mit Play/Pause/Rec bestätigten. Im USB/SD & Tuner Betrieb diese Taste drücken, um zum vorigen Sender oder Titel zu gehen.
15. : Auf der Hauptseite diese Taste drücken, um die folgende Funktion zu wahren und dann mit Play/Pause/Rec bestätigten. Im USB/SD & Tuner Betrieb diese Taste drücken, um zum{nachsten Sender oder Titel zu gehen.

BETRIEB

Wahlen Sie einenzentralen Aufstellungsplatz fur den Veränderk.

Schlieben Sie die Lautspricherdritte (rot und schwarz) an die jeweilige + und - Klemme an der Rückseite an.

Schließen Sie das Audiosignal an die entsprechenden Buchsen an.

Schreiben Sie das Netzkabel an und schalten Sie den Veränderer ein, nach dem alle Anschüsse nochmals überprüft worden sind.

Schalten Sie die Audioquellen an und stellen Sie die Master Lautstärke auf den gewünschten Pegel ein.

Karaoke: Schließen Sie ein Mikrofon an die MIC1 oder MIC2 Buchse an der Frontseite an. Vor Inbetriebnahme prufen Sie, dass das Mikrofon ausgescheltet und die Lautstärke ganz heruntergebnis ist. Schreiben Sie das Mikrofon an, schalten Sie es ein und stellen Sie allmählich die Lautstärke und das Echo ein.

Nach Gebrauch den Veränderk ausschalten und vom Netz trennen.

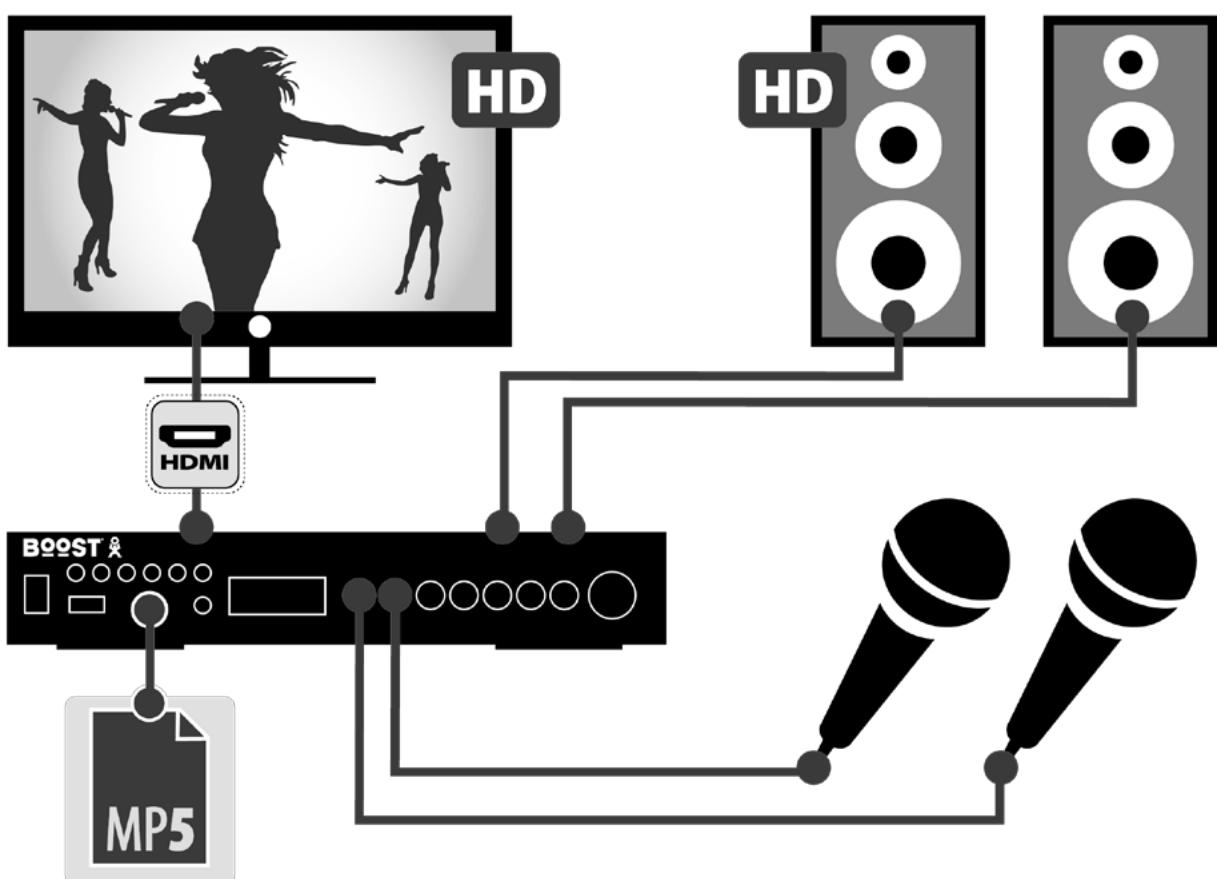

Signalquellen und ihre Anschlüsse:

• Einen DVD oder CD Spieler an die AUDIO INPUT Buchse bzw. einen USB Stick oder eine SD Karte in den entsprechenden Verbinder stecken bzw. die Bluetooth Funktion auf Ihr dem Smartphone aktivieren.
  Die aktive Eingangsquelle mit der INPUT Taste wahren. Solange drücken, bis die gewünschte Eingangsquelle angezeigt wird.

• Mit den MP3 Bedienelementen die Dateien auf den angeschlossenen Medien steuern.

• Wenn Sie die Karaoke Funktion benutzen möchten, schreiben Sie ein oder zwei Mikrofone an die Buchsen MIC1 und MIC2 an. Ihr Signale werden auch zum Signalausgang geleitet.

Technische Daten:

Ausgangsleistung 2 x 50 W

Versorgung AC 220-240 V 50/60 Hz

Frequenzbereich 20-20000 Hz

Eingangsempfindlichkeit 450 mV

S/R Abstand. >76 dB

Impedanz 8 Ohm

Mikrofoneingangsempfindlichkeit 20 mV

Abmessungen 430 x 55 x 20mm

Gewicht 2.0kg

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycliert werden. Bringen Sie sie zue einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof).

VEILIGHEIDSINSTRUCTIES

Uitgangsvermögen: 2 x 50 W

Voeding: AC 220-240 V ~ 50/60 Hz

Frequentiebereik: 20-20000 Hz
