Type de produit	Plaque de cuisson à induction encastrable
Marque	VALBERG
Modèle	IH 4 TBBS ARF
Dimensions de la plaque (L x P)	520 x 590 mm
Dimensions de découpe (L x P)	490 x 560 mm
Poids (estimation)	Environ 12 kg
Alimentation électrique	230 V~ 50/60 Hz monophasé ou 400 V~ 50/60 Hz biphasé
Puissance totale	7400 W
Nombre de foyers	4
Puissance par foyer (nominale / Booster)	1400 W / 1850 W
Diamètre des foyers	Avant gauche : 200x190 mm, Arrière gauche : 200x190 mm, Arrière droit : Ø175 mm, Avant droit : Ø175 mm
Détection minimale de casserole	Ø 100 mm
Consommation d'énergie (EC hob)	172,8 Wh/kg
Fonctions principales	Booster, Minuterie (0-99 min), Cuisson automatique, Pause, Rappel, Bridge, Maintien au chaud, Verrouillage
Affichage	Numérique avec indicateurs de puissance, temps, chaleur résiduelle et messages d'erreur
Commande	Touches sensitives + curseur (Slider)
Indicateur de chaleur résiduelle	Oui, symbole [H]
Sécurité	Détection de casserole, arrêt automatique, verrouillage, protection contre la surchauffe, coupe-circuit en cas de débordement
Nettoyage et entretien	Nettoyer avec un chiffon humide et du liquide vaisselle ; utiliser des produits spécifiques pour vitrocéramique ; éviter les abrasifs ; retirer immédiatement le sucre
Installation	Encastrement ; nécessite un joint d'étanchéité ; distance minimale de 50 mm par rapport au mur ; 20 mm d'espace de ventilation sous l'appareil
Indice de réparabilité	Non communiqué
Garantie	2 ans (sur présentation du ticket de caisse)

FOIRE AUX QUESTIONS - IH 4 TBBS ARF VALBERG

Quels types de casseroles utiliser sur cette plaque à induction ?

Utilisez des casseroles à fond ferromagnétique (acier, fonte, émail, inox ferromagnétique). Vérifiez avec un aimant : il doit rester collé au fond. Évitez l'aluminium, le cuivre, le verre et la céramique non adaptés.

Combien de temps dure la fonction Booster ?

La fonction Booster (symbole [P]) augmente la puissance d'un foyer pendant 10 minutes maximum, puis revient automatiquement au niveau précédent. Idéal pour porter de l'eau à ébullition rapidement.

Comment nettoyer la plaque de cuisson ?

Éteignez et laissez refroidir. Nettoyez avec un chiffon humide et du liquide vaisselle, ou un produit spécial vitrocéramique. N'utilisez jamais de tampons abrasifs, d'éponges métalliques ou de nettoyeurs vapeur. Retirez immédiatement les résidus de sucre.

Que signifie le symbole [U] sur l'affichage ?

Le symbole [U] indique qu'aucune casserole adaptée n'est détectée sur le foyer. Vérifiez que la casserole est compatible induction et bien centrée, et que son diamètre est d'au moins 100 mm.

Comment activer le verrouillage enfants ?

Appuyez simultanément sur les touches [B] et [0] de la zone avant droite pendant quelques secondes. Le symbole [L] apparaît. Pour déverrouiller, rallumez la plaque puis répétez l'opération dans les 5 secondes.

Puis-je utiliser la minuterie sans cuisson ?

Oui. Allumez la plaque, appuyez sur la touche [CL], puis réglez le temps souhaité avec le curseur. La minuterie compte à rebours et émet un signal sonore à la fin. La plaque s'éteint automatiquement après le décompte.

Comment fonctionne la fonction Bridge ?

La fonction Bridge combine les deux zones de gauche en une seule grande zone pour utiliser une grande poêle ou plaque. Activez-la en appuyant sur les deux zones de gauche simultanément ; l'affichage montre [Π]. Réglez la puissance avec le curseur.

Qu'est-ce que la fonction Maintien au chaud ?

Elle maintient automatiquement une température de 70°C sur le foyer sélectionné. Activez-la en appuyant sur la zone [U] du curseur. La durée maximale est de 2 heures. Idéal pour garder les plats au chaud sans surcuisson.

Quelles sont les distances d'installation recommandées ?

La plaque nécessite un espacement d'au moins 50 mm par rapport au mur. Sous l'appareil, prévoyez 20 mm de ventilation. La distance entre la plaque et la hotte doit être d'au moins 760 mm (sauf indication contraire du fabricant de la hotte).

Que faire si un code erreur [E] s'affiche ?

Débranchez et rebranchez la plaque après quelques minutes. Si le code persiste, contactez le service après-vente. Les codes comme [E2] ou [EH] indiquent une surchauffe : laissez refroidir.[E8] signifie une entrée d'air obstruée : nettoyez les grilles de ventilation.

MODE D'EMPLOI IH 4 TBBS ARF VALBERG

Table de cuisson vitrocéramique à induction

955068 - IH 4 TBBS ARF

GUIDE D'UTILISATION 02

HANDLEIDING 24

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet: www.electrodepot.fr

ELECTRO DEPOT

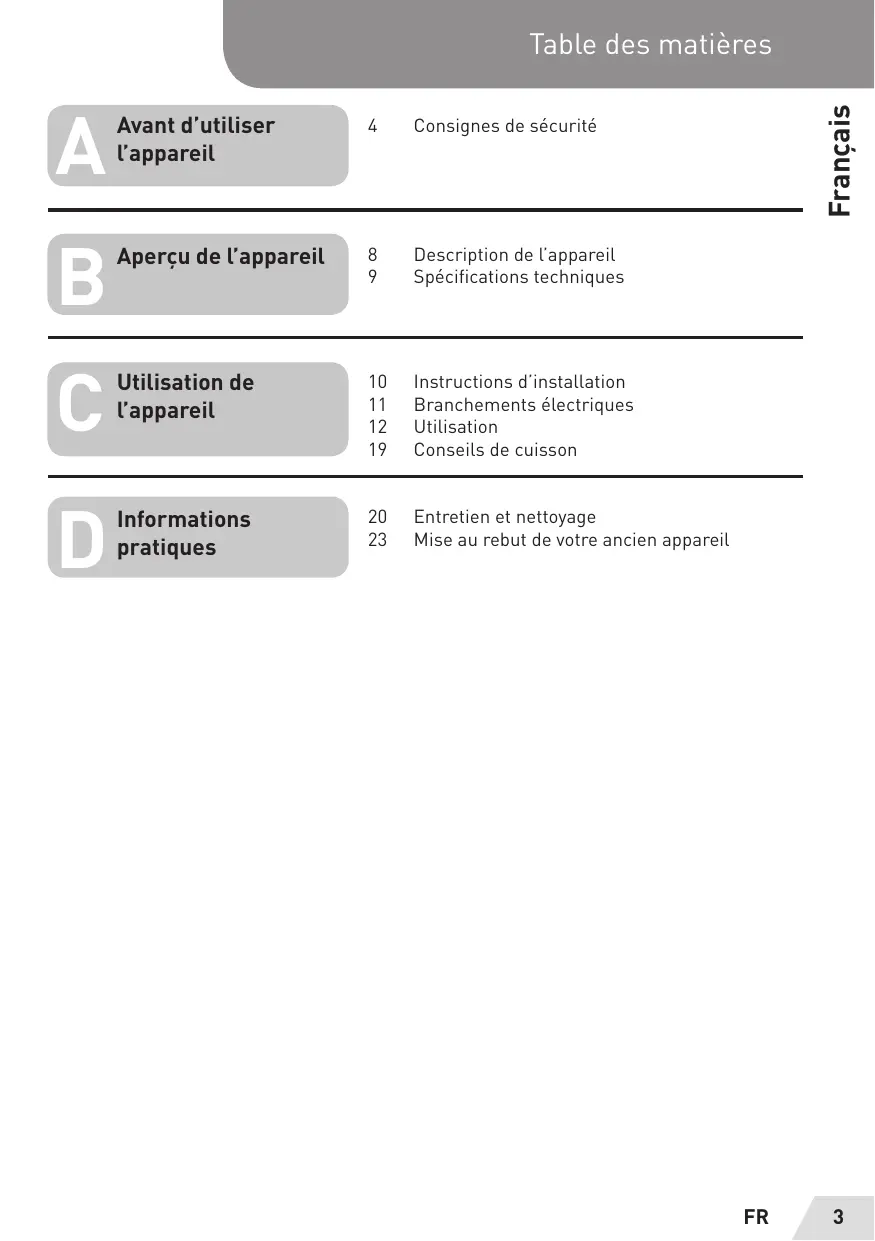

Avant d'utiliser l'appareil

4 Consignes de sécurité

Aperçu de l'appareil

8 Description de l'appareil

9 Spécifications techniques

Utilisation de l'appareil

10 Instructions d'installation

11 Branchements électriques

12 Utilisation

19 Conseils de cuisson

Informations pratiques

20 Entretien et nettoyage 23 Mise au rebut de votre ancien appareil

Consignes de sécurité

Précautions avant d'utiliser la table de cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et les branchements électriques de l'appareil doivent être confiés à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail qui sont homologués et adaptés.
• Cet appareil est uniquement destiné à un usage domestique habituel (préparation d'aliments), et en aucun cas à toute autre utilisation domestique, commerciale ou industrielle.
• Retirez toutes les étiquettes et tous les autocollants du verre vitrocéramique.
• Ne transformez pas l'appareil et ne le modifiez pas.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une prise avec mise à la terre conforme aux normes en vigueur. Pour le raccordement au réseau électrique, n'utilisez pas de rallonge. L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer le système électronique.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

Utilisation de l'appareil

• Éteignez toujours les foyers après utilisation.
• AVERTISSEMENT : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.
• ATTENTION : Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.
• MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
• AVERTISSEMENT : En cours d'utilisation, l'appareil et ses parties accessibles deviennent chauds. Il convient de veiller à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintenus à distance, à moins qu'ils ne soient sous une surveillance continue. Assurez-vous qu'aucun câble électrique provenant d'appareils fixes ou mobiles n'entre en contact avec la vitre ou une casserole chaude.
• Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se trouver

à proximité immédiate de l'appareil pendant son fonctionnement.

• Ne placez aucun objet métallique autre que des ustensiles de cuisson sur l'appareil. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait de chauffer, de fondre ou de commencer à brûler, selon le matériel.
• Ne couvrez jamais l'appareil d'un chiffon ou d'une feuille de protection. Ceux-ci pourraient devenir très chauds et prendre feu.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas

jouer avec l'appareil.

• Le nettoyage et l'entretien de l'appareil ne doit pas être effectués par des enfants sans surveillance.
• Les objets métalliques, tels que les couteaux, les fourchettes, les cuillères et les couvercles, ne doivent pas être placés sur la surface vitrée, car ils peuvent devenir chauds.

Précautions pour ne pas endommager l'appareil

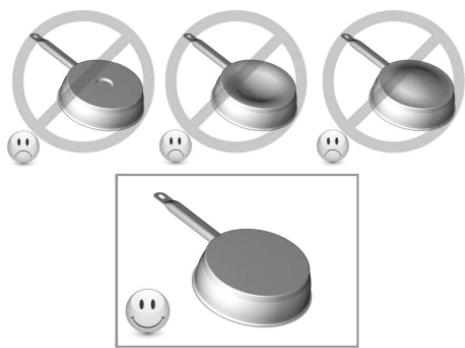

• Les casseroles à fond brut (fonte non émaillée, etc.) ou abîmé peuvent endommager la surface vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs risque d'abîmer la surface vitrée.
• Évitez de faire chuter des objets, même petits, sur la surface vitrocéramique.
• Ne heurtez pas les bords du verre avec les casseroles. Assurez-vous que la ventilation de l'appareil se fait conformément aux instructions du constructeur.
• Ne laissez pas de casseroles vides sur la table de cuisson.
• Évitez que du sucre, des matières synthétiques ou des feuilles d'aluminium ne

touchent les zones chaudes. Lors du refroidissement, ces substances peuvent provoquer des cassures ou d'autres modifications de la surface vitrocéramique. Éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).

MISE EN GARDE : Risque d'incendie : ne pas entreposer d'objets sur la surface de cuisson.

• Ne placez jamais de récipients chauds au-dessus du panneau de commande.
• Si un tiroir est situé sous l'appareil encastré, veillez à ce qu'il existe un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil, afin d'assurer une bonne ventilation.

Ne déposez pas d'objets inflammables (comme des aérosols) dans le tiroir placé sous la table de cuisson. Les casiers à couverts éventuels doivent être fabriqués dans un matériau résistant à la chaleur.

Précautions en cas de défaillance de l'ordinateur

• Si vous constatez un début d'incendie, arrêtez l'appareil et coupez l'alimentation électrique.

ATTENTION

Si la surface est fêlée, déconnectez l'appareil de l'alimentation pour éviter un risque de choc électrique.

• N'utilisez pas de récipients en matière synthétique ou en aluminium : ils risqueraient de fondre sur les foyers encore chauds.

N'essayez JAMAIS d'éteindre un incendie avec de l'eau, mais arrêtez l'appareil, puis couvrez les flammes avec un couvercle ou une couverture anti-feu, par exemple.

• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.

Autres protections

Assurez-vous que les ustensiles de cuisson sont toujours centrés sur les zones de cuisson. Le fond de la casserole doit, autant que possible, couvrir la zone de cuisson. - Pour les utilisateurs portant un stimulateur cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous vous recommandons de vous renseigner auprès de votre revendeur ou de votre médecin.

ATTENTION

L'utilisation de casseroles inadaptées ou d'accessoires amovibles intermédiaires pour faire chauffer des casseroles non adaptées à l'induction entraînera une rupture de la garantie. Le fabricant ne saurait être tenu responsable de détériorations de la table ou de son environnement.

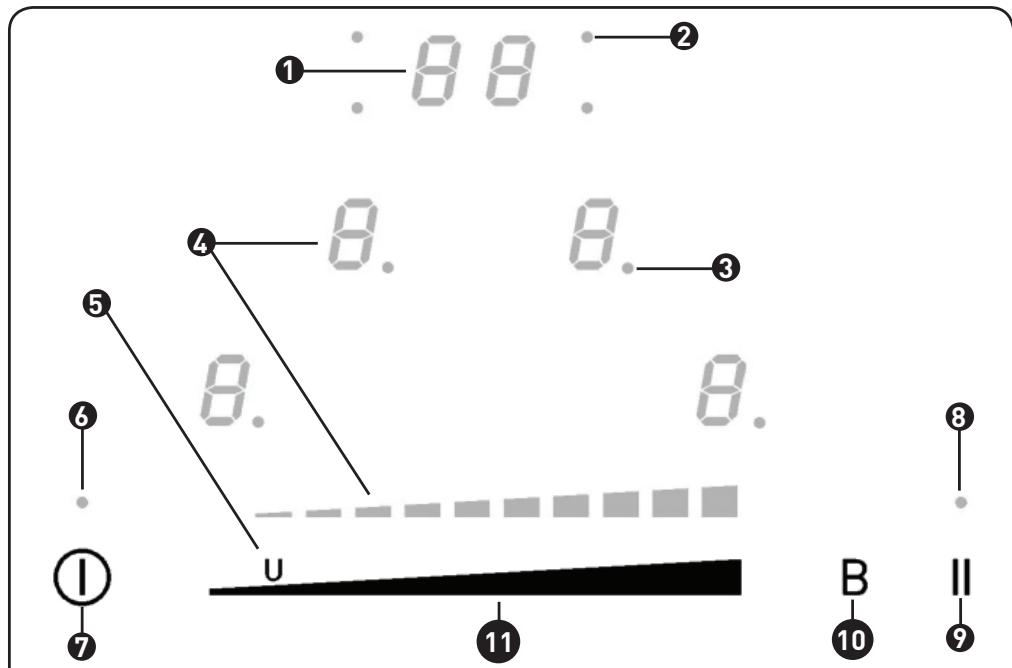

Description de l'appareil

1 Affichage de la minuterie, voyants de sélection du foyer pour la minuterie, 3 voyant de sélection de foyer, 4 affichage du niveau de puissance, 5 touche maintien au chaud, 6 voyant de mise en marche

7 touche Marche/Arrêt, voyant Pause/Rappel, 9 touche Pause/Rappel, 10 touche Booster, zone de sélection de puissance « SLIDER » et de réglage de la minuterie

Type	IH 4 TBBS ARF
Puisance totale	7 400 W
Consommation d'énergie de la table de cuisson EChob**	172,8 Wh/kg
Foyer avant gauche	200 x 190 mm
Détection minimum	Ø 100 mm
Puisance nominale*	1 400 W
Puisance du Booster*	1 850 W
Catégorie de casserole standard**	C
Consommation d'énergie ECcw**	172,7 Wh/kg
Foyer arrêté gauche	200 x 190 mm
Détection minimum	Ø 100 mm
Puisance nominale*	1 400 W
Puisance du Booster*	1 850 W
Catégorie de casserole standard**	C
Consommation d'énergie ECcw**	172,7 Wh/kg
Foyer arrêté droit	Ø 175 mm
Détection minimum	Ø 100 mm
Puisance nominale*	1 400 W
Puisance du Booster*	1 850 W
Catégorie de casserole standard**	B
Consommation d'énergie ECcw**	164 Wh/kg
Foyer avant droit	Ø 175 mm
Détection minimum	Ø 100 mm
Puisance nominale*	1 400 W
Puisance du Booster*	1 850 W
Catégorie de casserole standard**	A
Consommation d'énergie ECcw**	164 Wh/k

Le montage doit être effectué exclusivement par des spécialistes. Les utilisateurs sont tenus de respecter la législation et les normes en vigueur dans leur pays de résidence.

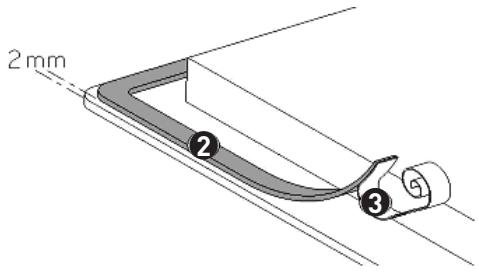

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter des infiltrations dans le meuble. Sa mise en place doit être effectuée avec grand soin, en suivant le schéma ci-dessous.

Collez le joint 2 sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection 3.

Encastrement :

• Découpe du plan de travail :

Dimensions du verre

520× 590mm

Dimensions de la découpe

490 × 560 mm

• La distance entre la table de cuisson et le mur doit être au minimum de 50 mm.
• La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, l'un des côtés et la face arrière peuvent être placés contre une paroi d'armoire haute ou un mur. En revanche, de l'autre côté de la table, aucun meuble ni appareil ne doit être plus haut que la table de cuisson.
• Les placages et revêtements des plans de

Le plan de travail doit être réalisé en matériaux résistant à la chaleur (100 °C).

• Les baguettes de bord murales doivent être thermorésistantes.
• Les matériaux utilisés pour les plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquez un vernis ou une colle spéciale.
• N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle. Assurez-vous de prévoir un espace de 20 mm par rapport au fond du caisson de l'appareil pour garantir une bonne circulation de l'air de refroidissement du système électronique.
• Si un tiroir se trouve sous le plan de cuisson, évitez d'y ranger des objets inflammables (comme des aérosols) et des objets ne résistant pas à la chaleur.
• L'espace de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus de celle-ci doit respecter les indications du fabricant de la hotte. En l'absence d'instructions, respectez une distance minimale de 760 mm.

ATTENTION

Utilisez uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson, ou indiqués comme étant adaptés par celui-ci dans le guide d'utilisation, ou encore les dispositifs de protection intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut provoquer des accidents.

Branchements électriques

• L'installation de cet appareil et son raccordement au réseau électrique doivent être confiés uniquement à un électricien connaissant parfaitement les normes applicables.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3 mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple des disjoncteurs, des fusibles, des disjoncteurs différentiels et des contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être intégrés à l'installation fixe, conformément à la réglementation relative à l'installation.
• Le cordon d'alimentation doit être placé de sorte à ce qu'il ne touche pas les parties chaudes de la table de cuisson.

ATTENTION

Cet appareil est conçu exclusivement pour une alimentation en 230 V ~ 50/60 Hz. Raccordez toujours le fil de terre de protection. Respectez le schéma de raccordement. Le boîtier de raccordement se situe sous la table de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis de taille moyenne. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre câble	Câble	Calibre de protection
230 V~ 50/60 Hz	1 Phase + N	3 x 2,5 mm²	H 05 V2V2 - F	25 A*
400 V ~ 50/60 Hz	2 Phases + N	4 x 1,5 mm²	H 05 V2V2 - F	16 A*

Calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6

Branchement de la table :

Pour l'adaptation au réseau électrique (230 V ~ 1P + N ou 400 V ~ 2P + N), veuillez utiliser les pontets en laiton situés dans le boîtier de raccordement.

Monophasé 230 V ~ 1P + N

Mettez un pontet entre les plots N1 et N2 et entre L1 et L2.

Vissez le fil vert/jaune au plot prévu pour la mise à la terre.

Vissez le neutre N au plot N1 ou N2.

Vissez la phase L aux plots L1 ou L2.

Biphasé 400 V ~ 2P + N

Mettez un pontet entre les plots N1 et N2.

Vissez le fil vert/jaune au plot prévu pour la mise à la terre.

Vissez le neutre N au plot N1 ou N2.

Vissez la phase L1 sur le plot L1 et la phase L2 sur le plot L2.

ATTENTION

Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir lors de l'utilisation d'un appareil non mis à la terre ou représentant une mise à la terre défectueuse.

Utilisation

Affichage	Désignation	Fonction
0	Zéro	La zone de cuisson est activée
1...9	Niveau de puissance	Choix du niveau de cuisson
U	Détection de casserole	Récipient manquant ou inapproprié
A	Accélérateur de chauffe	Cuisson automatique
E	Message d'erreur	Défaut du circuit électronique
H	Chaleur résiduelle	La zone de cuisson est chaude
P	Booster	La puissance turbo est activée
L	Verrouillage	La table est sécurisée
U	Maintien au chaud	La cuisson est maintainue à 70 °C
II	Pause	La table est en pause
Π	Bridge	2 zones de cuisson sont combinées

Ventilation

Le ventilateur fonctionne en permanence. Il se met en route dès l'allumage de la table de cuisson. La ventilation enclenche sa seconde vitesse lorsque l'appareil est utilisé intensivement. Elle s'arrête automatiquement lorsque la table de cuisson est éteinte.

MISE EN ROUTE ET FONCTIONNEMENT DE L'APPAREIL

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent, car cela risquerait de provoquer une coloration bleutée sur la surface vitrée.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle génère un champ électromagnétique variable, qui produit à son tour des courants induits dans le fond ferromagnétique du récipient. Il en résulte un échauffement du récipient placé sur la zone de chauffe. Bien entendu, les récipients doivent être adaptés :

• Sont recommandés tous les récipients métalliques ferromagnétiques (à vérifier éventuellement avec un petit aimant) tels que des cocottes en fonte, des poêles en fer noir, des casseroles métalliques émaillées ou en inox à fond ferromagnétique...
• Sont exclus les récipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferromagnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson. Lorsque le récipient n'est pas ajusté à la table de cuisson, le symbole (U) reste affiché.

Touches sensitives

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active son fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

Pour une utilisation générale, n'appuyez que sur une seule touche à la fois.

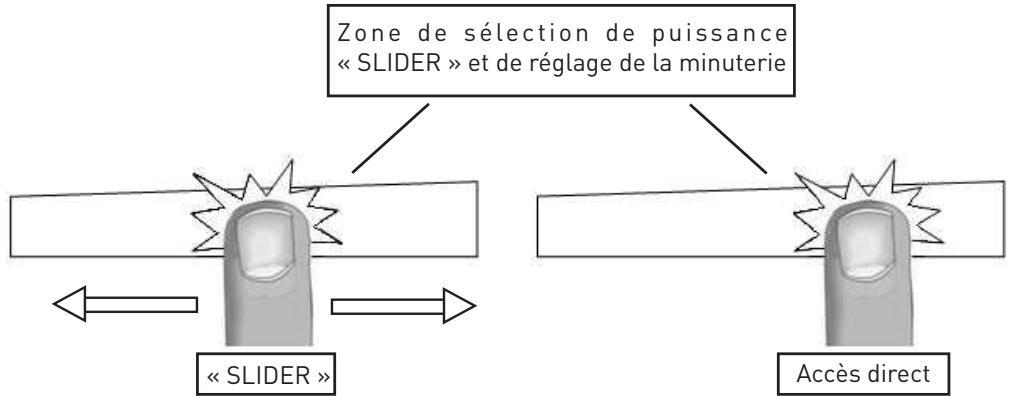

Zone de sélection de puissance « SLIDER » et de réglage de la minuterie

Pour sélectionner la puissance à l'aide du « Slider », faites glisser votre doigt sur la zone « SLIDER ».

Vous bénéficiez également d'un accès direct en posant votre doigt directement sur le niveau souhaité.

Allumer/éteindre la table de cuisson :

Action	Bandeau de commande	Affichage
Allumer	Appuyez sur [ ① ]	4 x [0] clignotent
Arrêtier	Appuyez sur [ ① ]	Aucun ou [H]

Réglage de la zone de cuisson :

Action	Bandeau de commande	Affichage
Sélectionner la zone	Appuyez sur le [0] de la zone	Le [0] et levoyant de la zone s'allument
Régler (Ajuster la puissance)	Glissez le « SLIDER » vers la droite ou la gauche	[0] à [9]
Arrêtier	Glissez le « SLIDER » jusqu'à [0] ou appuyez sur [0]	[0] ou [H]
		[0] ou [H]

Si vous ne procédez à aucun réglage dans un délai de 20 secondes, l'affichage revient en position d'attente.

Détection de récipient

La détection de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• s'il n'y a pas de récipient sur la zone de cuisson ou si ce récipient n'est pas adapté à l'induction. Dans ce cas, il est impossible d'augmenter la puissance et le symbole [U] apparaît sur l'affichage. Celui-ci disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• si le récipient est retiré de la zone de cuisson en cours de cuisson, le fonctionnement est interrompu. Le symbole [U] apparaît sur l'affichage. Celui-ci disparaît lorsque le récipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance préalablement sélectionné.

Après utilisation, éteignez la zone de cuisson. Ne laissez pas la détection de casserole [U] active.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes, ce qui est signalé par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger. Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas aux zones de cuisson et n'y posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie !

Fonction Booster

La fonction Booster [B] renforce la puissance de la zone de cuisson sélectionnée.

Si cette fonction est activée, la zone de cuisson correspondante fonctionne pendant 10 minutes avec une puissance nettement plus élevée.

Le Booster est conçu par exemple pour faire chauffer rapidement de grandes quantités d'eau, comme pour la cuisson des pâtes.

Allumer/éteindre la table de cuisson :

Action	Bandeau de commande	Affichage
Sélectionner la zone	Appuyez sur le [0] de la zone	Le [0] et levoyant de la zone s'allument
Allumer le Booster	Appuyez sur [B]	[P]
Arrêtier le Booster	Glissez le « SLIDER » ou appuyez sur [B]	[P] à [0] [9]

Fonction minuterie

La minuterie peut être affectée simultanément aux 4 foyers de cuisson et ceci avec des réglages de temps différents (de 0 à 99 minutes) pour chacune des zones.

Réglage ou modification de la durée de cuisson :

Exemple pour 16 minutes à puissance 7 :

Action	Bandeau de commande	Affichage
Sélectionner la zone	Appuyez sur le [0] de la zone	Le [0] et levoyant de la zone s'allument
Sélectionner la puissance	Glissez le « SLIDER » jusqu'à [7]	[7]
Sélectionner la minuterie	Appuyez sur [CL]	[00]
Régler les unités	Glissez le « SLIDER » jusqu'à [6]	[0 fixe] [6 clignote]
Verifier les unités	Appuyez sur [06]	[0 clignote] [6 fixe]
Régler les dizaines	Glissez le « SLIDER » jusqu'à [1]	[1 clignote] [6 fixe]
Verifier les dizaines	Appuyez sur [16]	[16]

La durée est sélectionnée et le décompte démarre.

Arrêter la fonction de minuterie pendant la cuisson :

Exemple pour 13 minutes restantes à puissance 7 :

Action	Bandeau de commande	Affichage
Sélectionner la zone	Appuyez sur le [7] de la zone	Le [7] et levoyant de la zone s'allument
Sélectionner la minuterie	Appuyez sur [13]	[13]
Désactiver les unités	Glissez le « SLIDER » jusqu'à [0]	[1 fixe] [0 clignote]
Verifier les unités	Appuyez sur [10]	[1 clignote] [0 fixe]
Désactiver les dizaines	Glissez le « SLIDER » jusqu'à [0]	[00 clignote][0 fixe]
Verifier les dizaines	Appuyez sur [00]	[00]

Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche [00] en clignotant et un signal sonore retentit.

Pour arrêter le son et le clignotement, il suffit d'appuyer sur la touche [00].

Minuterie utilisée hors cuisson :

Exemple pour 29 minutes :

Action	Bandeau de commande	Affichage
Activer la table de cuisson	Appuyez sur [①]	Les voyageants de la zone s'allument
Sélectionner la minuteurie	Appuyez sur [CL]	[00]
Régler les unités	Glissez le « SLIDER » jusqu'à [9]	[0 fixe] [9 clignote]
Verifier les unités	Appuyez sur [09]	[0 clignote] [9 fixe]
Régler les dizaines	Glissez le « SLIDER » jusqu'à [2]	[2 clignote] [9 fixe]
Verifier les dizaines	Appuyez sur [29]	[29]

La durée est sélectionnée et le décompte démarre.

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche [00] en clignotant et un signal sonore retentit. Pour arrêter le son et le clignotement, il suffit d'appuyer sur la touche [00]. La table s'éteint.

Programmation de la cuisson automatique

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance au niveau présélectionné.

Mise en route de la cuisson automatique :

Action	Bandeau de commande	Affichage
Sélectionner la zone	Appuyez sur le [0] de la zone	Le [0] et levoyant de la zone s'allument
Activer la pleine puissance	Glissez le « SLIDER » jusqu'à [9]	Passe de [0] à [9]
Activer la cuisson automatique	Appuyez à nouveau sur le [9] du « SLIDER »	[9] clignote avec [A]
Sélectionner un niveau (par exemple « 7 »)	Glissez le « SLIDER » jusqu'à [7]	[9] passa à [8] puis [7] [7] clignote avec [A]

Arrêt de la cuisson automatique :

Action	Bandeau de commande	Affichage
Sélectionner la zone	Appuyez sur le [7] de la zone	[7] clignote avec [A]
Sélectionner un niveau	Glissez le « SLIDER »	[1] à [9]

Fonction Pause

Cette fonction permet d'interrompre ou de réactiver la cuisson avec les mêmes réglages de puissance.

Activer ou désactiver la fonction :

Action	Bandeau de commande	Affichage
Activer la pause	Appuyez sur la touche [II] pendant 2 secondes	[II] apparait sur l'affichage
Désactiver la pause	Appuyez sur la touche [II] pendant 2 secondes	Le voyant « Pause/Rappel » clignote
« Pause/Rappel »	Appuyez sur une autre touche ou glissez le « SLIDER »	Le voyant est étéint

Fonction rappel

Après avoir éteint la table [①], il est possible de rappeler les derniers réglages sélectionnés :

· Puissance de toutes les zones de cuisson ; · Minutes et secondes des zones de cuisson programmées avec la minuterie ; · Fonction « cuisson automatique »

La procédure de rappel est la suivante :

• Appuyez sur la touche [①]. · Ensuite appuyez sur la touche [II] dans les 6 secondes qui suivent.

Les réglages précédents sont à nouveau actifs.

Fonction Bridge

Cette fonction permet de combiner les 2 zones de gauche et de les faire fonctionner comme une seule et même zone.

Action	Bandeau de commande	Affichage
Mise en route	Appuyez sur [ ① ]	[0] ou [H]
Activer le Bridge	Appuyez sur les 2 zones de gauche	[0] sur la zone avant et [Π] sur la zone arrière.
Augmenter le Bridge	Glissez sur le « SLIDER » sur [1 à 9] ou [U]	[1 à 9] ou [U]
Arrêtier le Bridge	Appuyez sur les 2 zones de gauche	[0] ou [H] sur les 2 zones

Fonction « Maintien au chaud »

Cette fonction permet d'atteindre et de conserver automatiquement une température de 70 °C.

Ceci évitera aux liquides de déborder et aux aliments d'attacher au fond de la casserole.

Activer ou désactiver la fonction « Maintien au chaud » :

Action			Bandeau de commande	Affichage
Sélectionner la zone			Appuyez sur le [0] de la zone	[0] à [9] ou [H]
Activer le maintien au chaud			Appuyez sur le [U] du « SLIDER »	[U]
Arrêté le maintien au chaud			Appuyez sur [U] de la zone, glissez le « SLIDER »	[U] [0] à [9] ou [H]

Cette fonction peut être mise en route indépendamment sur tous les foyers.

Lorsque la casserole est retirée de la zone de cuisson, la fonction « Maintien au chaud » reste active pendant environ 10 minutes.

La durée maximale de maintien au chaud est de 2 heures.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment lors du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche Marche/Arrêt [①]) peut être verrouillé.

Verrouillage :

Action	Bandeau de commande	Affichage
Mise en route	Appuyez sur [①]	[0] ou [H] sur l'affichage
Verrouiller la table	Appuyez en même temps sur [B] et [0] sur la zone avant droite Appuyez à nouveau sur [0]	Pas de changement [L] sur l'affichage

Déverrouillage :

Action	Bandeau de commande	Affichage
Mise en route	Appuyez sur [ ① ]	[L] sur l'affichage

Dans les 5 secondes après la mise en marche :

Déverrouiller la table	Appuyez en même temps [0] sur l'affichage sur [B] et [L] sur la zone avant droite	Les affichages sont éteints
	Appuyez sur [B]

Conseils de cuisson

Qualité des casseroles

Matériaux adaptés : acier, acier émaillé, fonte, aluminium ou inox à fond ferromagnétique.

Matériaux non adaptés : aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, céramique, porcelaine.

Les fabricants indiquent si leurs produits sont compatibles avec l'induction. Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole posée sur une zone de cuisson à induction réglée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent en aucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des casseroles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole, dans certaines limites. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante. Afin d'assurer le rendement optimal de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson (les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondre Réchauffer	Sauces, beurre, chocolat, gelatine, plats pré-cuisinés
2 à 3	Gonfler Décongeler	Riz, pudding et plats cuisinés, légumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtes Légumes frais
6 à 7	Cuire à feu doux	Viande, foie, øeufs, saucisses, goulasch, roulades, tripes
7 à 8	Cuire F fire	Pommes de terre, beignets, galettes
9	Fire, porter à ébullition	Steaks, omelettes, eau
P	Fire, porter à ébullition	Porter à ébullition des quantités importantes d'eau

Entretien et nettoyage

Pour nettoyer l'appareil, éteignez-le. Laissez refroidir l'appareil en raison du risque de brûlures.

• Nettoyez les résidus de cuisson avec de l'eau additionnée de liquide vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
• N'utilisez en aucun cas des appareils "à vapeur" ou "à pression".
• N'utilisez pas d'objets qui risqueraient de rayer la surface vitrocéramique (tels que des tampons abrasifs ou une pointe de couteau...).
• N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les préparations contenant du sucre.

QUE FAIRE EN CAS DE PROBLÈME ?

La table de cuisson ou les zones de cuisson ne s'allument pas :

• La table n'est pas raccordée correctement au réseau électrique.
• Le fusible de protection a sauté.
• Vérifiez que le verrouillage n'est pas activé.
• Les touches sensitives sont couvertes d'eau ou de graisse.
• Un objet est posé sur les touches sensitives.

Le symbole [U] s'affiche :

• Il n'y a pas de casserole sur la zone de cuisson.
• Le récipient utilisé n'est pas compatible avec l'induction.
• Le diamètre du fond de la casserole est trop petit par rapport à la zone de cuisson.

Le symbole [E] s'affiche :

• Débranchez et rebranchez la table de cuisson.
• Contactez le service après-vente.

L'une des zones ou l'ensemble du plan de cuisson s'éteint :

Le déclenchement de sécurité s'est mis en route. - Celui-ci s'actionne lorsque vous avez oublié de couper une des zones de chauffe. - Il s'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes. - Une des casseroles est vide et son fond a surchauffé. - La table dispose également d'un dispositif de réduction automatique du niveau de puissance et de coupure automatique en cas de surchauffe.

La soufflerie de ventilation continue à tourner après l'arrêt de la table :

• Il ne s'agit pas d'un défaut, le ventilateur continue à protéger le système électronique de l'appareil.
• La soufflerie s'arrête automatiquement.

Le symbole [L] s'affiche :

• Référez-vous au chapitre « Verrouillage du bandeau de commande »

Le symbole [U] s'affiche :

• Référez-vous au chapitre « Maintien chaud »

Le symbole [II] s'affiche :

• Référez-vous au chapitre « Pause »

Les symboles [ ] ou [ER03] s'affichent :

• Un objet ou un liquide recouvre les touches de commande. Le symbole disparaît une fois les touches dégagées ou nettoyées.

Les symboles [E2] ou [EH] s'affichent :

• La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [E3] s'affiche :

• La casserole n'est pas adaptée, changez de casserole.

Le symbole [E6] s'affiche :

• Réseau électrique défectueux. Contrôlez la fréquence et la tension du réseau électrique.

Le symbole [E8] s'affiche :

• L'entrée d'air du ventilateur est obstruée, dégagez-la.

Le symbole [U400] s'affiche :

• La table n'est pas raccordée correctement au réseau. Vérifiez les branchements et rebranchez la table.

Si l'un des symboles ci-dessus persiste, appelez le SAV.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce produit porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être rejeté aux déchets ménagers, mais déposé au centre de tri local. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre produit, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet

d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Merci !

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

CONDITIONS DE GARANTIE
