Tipo de producto	Placa de cocción por inducción empotrable
Marca	VALBERG
Modelo	IH 4 TBBS ARF
Dimensiones de la placa (L x P)	520 x 590 mm
Dimensiones de recorte (L x P)	490 x 560 mm
Peso (estimación)	Aproximadamente 12 kg
Alimentación eléctrica	230 V~ 50/60 Hz monofásico o 400 V~ 50/60 Hz bifásico
Potencia total	7400 W
Número de fuegos	4
Potencia por fuego (nominal / Booster)	1400 W / 1850 W
Diámetro de los fuegos	Delantero izquierdo: 200x190 mm, Trasero izquierdo: 200x190 mm, Trasero derecho: Ø175 mm, Delantero derecho: Ø175 mm
Detección mínima de cacerola	Ø 100 mm
Consumo de energía (EC hob)	172,8 Wh/kg
Funciones principales	Booster, Temporizador (0-99 min), Cocción automática, Pausa, Recordatorio, Bridge, Mantenimiento al calor, Bloqueo
Pantalla	Digital con indicadores de potencia, tiempo, calor residual y mensajes de error
Control	Teclas táctiles + deslizador (Slider)
Indicador de calor residual	Sí, símbolo [H]
Seguridad	Detección de cacerola, apagado automático, bloqueo, protección contra sobrecalentamiento, corte de circuito en caso de desbordamiento
Limpieza y mantenimiento	Limpiar con un paño húmedo y detergente lavavajillas; usar productos específicos para vitrocerámica; evitar abrasivos; retirar inmediatamente el azúcar
Instalación	Empotramiento; requiere junta de estanqueidad; distancia mínima de 50 mm respecto a la pared; 20 mm de espacio de ventilación debajo del aparato
Índice de reparabilidad	No comunicado
Garantía	2 años (presentando el ticket de compra)

Preguntas frecuentes - IH 4 TBBS ARF VALBERG

¿Qué tipos de cacerolas usar en esta placa de inducción?

Use cacerolas con fondo ferromagnético (acero, hierro fundido, esmaltado, acero inoxidable ferromagnético). Verifique con un imán: debe quedar pegado al fondo. Evite aluminio, cobre, vidrio y cerámica no aptos.

¿Cuánto dura la función Booster?

La función Booster (símbolo [P]) aumenta la potencia de un fuego durante 10 minutos como máximo, luego vuelve automáticamente al nivel anterior. Ideal para hervir agua rápidamente.

¿Cómo limpiar la placa de cocción?

Apague y deje enfriar. Limpie con un paño húmedo y detergente lavavajillas, o un producto especial para vitrocerámica. No use nunca estropajos abrasivos, esponjas metálicas ni limpiadores a vapor. Retire inmediatamente los residuos de azúcar.

¿Qué significa el símbolo [U] en la pantalla?

El símbolo [U] indica que no se detecta ninguna cacerola adecuada en el fuego. Verifique que la cacerola sea compatible con inducción y esté bien centrada, y que su diámetro sea de al menos 100 mm.

¿Cómo activar el bloqueo infantil?

Presione simultáneamente las teclas [B] y [0] de la zona delantera derecha durante unos segundos. Aparece el símbolo [L]. Para desbloquear, encienda la placa y repita la operación en 5 segundos.

¿Puedo usar el temporizador sin cocción?

Sí. Encienda la placa, presione la tecla [CL], luego ajuste el tiempo deseado con el deslizador. El temporizador cuenta regresivamente y emite una señal sonora al final. La placa se apaga automáticamente después de la cuenta.

¿Cómo funciona la función Bridge?

La función Bridge combina las dos zonas izquierdas en una sola zona grande para usar una sartén o placa grande. Actívela presionando las dos zonas izquierdas simultáneamente; la pantalla muestra [Π]. Ajuste la potencia con el deslizador.

¿Qué es la función Mantenimiento al calor?

Mantiene automáticamente una temperatura de 70°C en el fuego seleccionado. Actívela presionando la zona [U] del deslizador. La duración máxima es de 2 horas. Ideal para mantener los platos calientes sin sobrecocción.

¿Cuáles son las distancias de instalación recomendadas?

La placa requiere un espaciado de al menos 50 mm respecto a la pared. Debajo del aparato, prevea 20 mm de ventilación. La distancia entre la placa y la campana debe ser de al menos 760 mm (salvo indicación contraria del fabricante de la campana).

¿Qué hacer si aparece un código de error [E]?

Desconecte y vuelva a conectar la placa después de unos minutos. Si el código persiste, contacte al servicio posventa. Los códigos como [E2] o [EH] indican sobrecalentamiento: deje enfriar. [E8] significa entrada de aire obstruida: limpie las rejillas de ventilación.

MANUAL DE USUARIO IH 4 TBBS ARF VALBERG

Gracias por haber elegido este producto VALBERG.

Los productos de la marca VALBERG, seleccionados, probados y recomendados por ELECTRO DEPOT, son sinónimo de fácil manejo, prestaciones fiables y calidad incuestionable.

Quedará muy satisfecho cada vez que use este electrodoméstico.

Bienvenido(a) a ELECTRO DEPOT.

Consulte nuestro sitio web: www.electrodepot.es

ELECTRO DEPOT

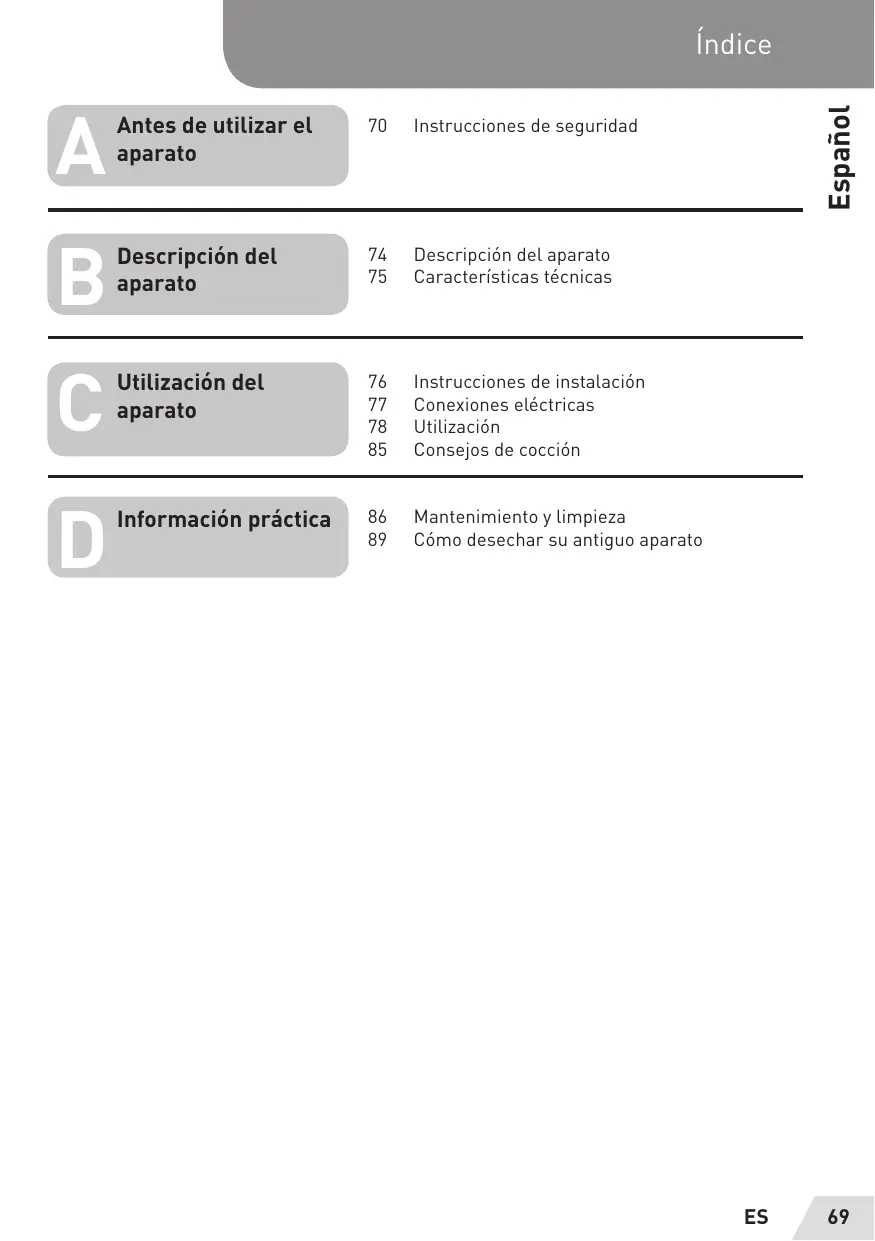

A

Antes de utilizar el aparato

70 Instrucciones de seguridad

B

Descripción del aparato

74 Descripción del aparato

75 Características técnicas

C

Utilización del aparato

76 Instrucciones de instalación

77 Conexiones eléctricas

78 Utilización

85 Consejos de cocción

D

Información práctica

86 Mantenimiento y limpieza 89 Cómo desechar su antiguo aparato

Instrucciones de seguridad

Precauciones antes de utilizar la placa de cocción

• Retire todas las partes del embalaje.
• La instalación y las conexiones eléctricas deben ser llevadas a cabo por especialistas autorizados. El fabricante no se hace responsable de los daños que puedan resultar de un error de encastrado o conexión.
• El aparato debe utilizarse únicamente si está montado e instalado en un mueble o encimera homologado y adaptado.
• Su utilización está destinada a un uso doméstico habitual (preparación de comidas) y en ningún caso puede usarse para otro tipo de uso doméstico, comercial o industrial.
• Elimine todas las etiquetas y pegatinas del cristal de vitrocerámica.
• No realice cambios o modificaciones en el aparato.
• La placa de cocción no debe utilizarse como soporte o encimera.
• Solo se puede garantizar la seguridad si el aparato está conectado a un enchufe con una puesta a tierra conforme con las normas vigentes.
• No utilice alargaderas para enchufar el aparato a la red eléctrica.
• El aparato no debe colocarse encima de un lavavajillas o de una secadora de ropa: el vapor proveniente del agua podrá deteriorar el circuito electrónico.
• No ponga en funcionamiento el aparato con un temporizador externo o un sistema de mando a distancia.

Utilización del aparato

• Apague los fuegos después de cada utilización.
• Esté atento/a en todo momento cuando cocine alimentos que requieran

grasa o aceite, ya que son susceptibles de inflamarse rápidamente.

• Tenga cuidado con los posibles riesgos por quemaduras durante y después de la utilización del electrodoméstico.
• Asegúrese de que ningún cable eléctrico de aparatos fijos o móviles entra en contacto con el cristal o con una cacerola caliente.
• No coloque objetos magnetizables (tarjetas de crédito, disquetes informáticos, calculadoras) cerca del aparato en marcha.
• No coloque ningún objeto metálico distinto de los utensilios de cocina sobre el aparato. En caso de que la placa se ponga a funcionar de pronto y deje calor residual, los objetos corren el riesgo, según el material del que estén hechos, de calentarse, fundirse o quemarse.
• No cubra jamás el aparato con un paño o una hoja

de protección. Podrían calentarse y prenderse.

• Este aparato puede ser utilizado por niños mayores de 8 años, por personas con capacidades psíquicas, sensoriales o mentales reducidas o por quienes no tengan los conocimientos y la experiencia necesarios, siempre y cuando sean supervisados e instruidos para el uso del aparato de forma segura y siempre que conozcan los riesgos que conlleva su uso.
• Los niños no deben usar este aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños menores sin supervisión.
• No coloque encima de la superficie de cristal objetos metálicos, como cuchillos, tenedores, cucharas o tapas, pues podrían calentarse.

Precauciones para evitar estropear el aparato

Las cacerolas con fondo no tratado (fundición no

• La presencia de arena u otros materiales abrasivos supone un riesgo de dañar la superficie acristalada.
• Evite dejar caer objetos, aunque sea posible ver los objetos en el mundo.
• Evite dejar caer objetos, aunque sea posible ver los objetos en el mundo.
• Evite dejar caer objetos, aunque sea posible ver los objetos en el mundo.
• Evite dejar caer objetos, aunque sea posible ver los objetos en el mundo.
• No golpee los bordes del cristal con las cacerolas.
• Asegúrese de que la ventilación del aparato se realiza según las instrucciones del fabricante.
• No deje cacerolas vacías sobre la placa de cocción.
• Evite que el azúcar, los materiales sintéticos o una hoja de aluminio entren en contacto con las zonas calientes. Durante el enfriamiento, estas sustancias pueden provocar roturas u otros daños en la superficie vitrocerámica. Apague el aparato y retírelas inmediatamente de la zona de cocción aún

caliente (atención: riesgo de quemaduras).

ADVERTENCIA: riesgo de incendio: no guarde objetos sobre la superficie de cocción.

• Nunca coloque recipientes calientes sobre el panel de mando.
• Si hay un cajón situado debajo del aparato encastrado, no olvide dejar espacio suficiente (2 cm) entre el contenido del cajón y la parte inferior del aparato para asegurar una buena ventilación.

No coloque objetos inflamables (como aerosoles) en el cajón situado bajo la placa de cocción. Las posibles bandejas para cubiertos deben estar hechas de material resistente al calor.

Precauciones en caso de fallo del aparato

• Si observa algún fallo, apague el aparato y corte la corriente eléctrica.
• En caso de grieta o fisura de la vitrocerámica, desenchufe enseguida el aparato de la red eléctrica y prevenga al servicio postventa.
• La reparación de este aparato debe hacerla exclusivamente un técnico especializado. Nunca abra usted el aparato.

ATENCIÓN

Si la superficie acristalada presenta una fisura, corte la alimentación del aparato para evitar una posible descarga eléctrica.

Otras protecciones

• Asegúrese de que los utensilios de cocina se encuentren siempre centrados en las zonas de cocción. El fondo de la cacerola debe cubrir la zona de cocción tanto como sea posible.
• El campo magnético del aparato podrá afectar al funcionamiento de marcapasos. Le recomendamos que se ponga en contacto con el distribuidor o con su médico para obtener más información.
• No utilice recipientes hechos de materiales sintéticos o aluminio, podrían fundirse sobre los fuegos aún calientes.
• No intente NUNCA sofocar un incendio con agua: apague el aparato y cubra las llamas, por ejemplo, con una tapa o con una manta protectora antifuego.

ATENCIÓN

La utilización de cacerolas no compatibles o de accesorios amovibles intermediarios para calentar cacerolas no compatibles con inducción supone una violación de la garantía.

El fabricante no se hará responsable de la degradación de la placa o de su entorno.

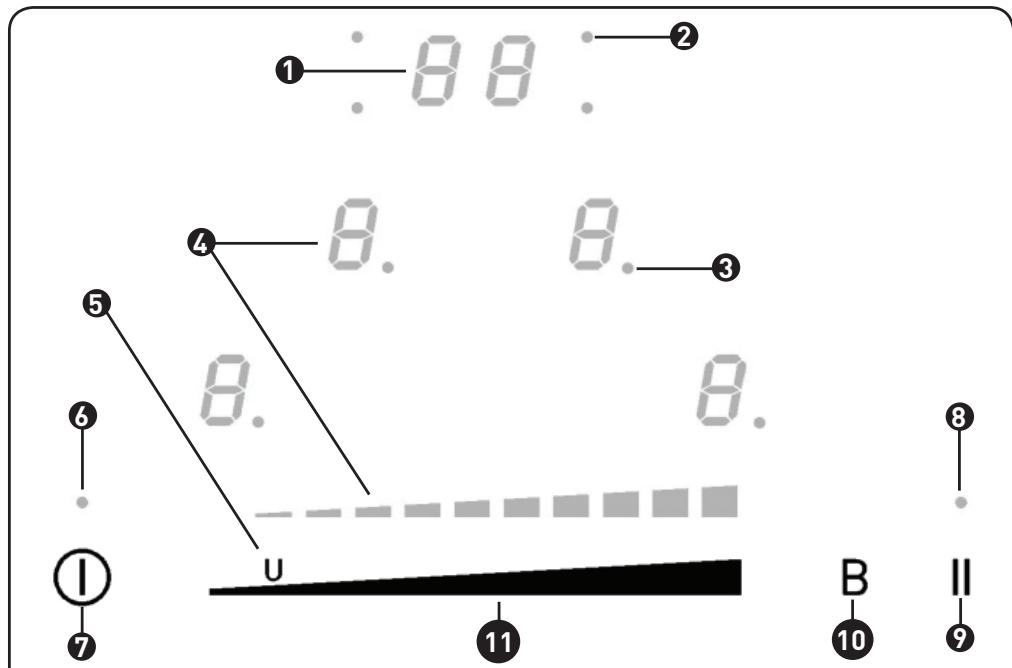

Descripción del aparato

1 Visualización del temporizador 2 Luces piloto de selección del fuego para el temporizador 3 Luz piloto de selección de fuego 4 Visualización del nivel de potencia 5 Tecla Mantener caliente 6 Luz piloto de puesta en marcha

7 Tecla Inicio/Parada 8 Luz piloto Pausa/Recordatorio 9 Tecla Pausa/Recordatorio 10 Tecla Booster 11 Zona de selección de potencia «SLIDER» y de ajuste del temporizador

CARACTERÍSTICAS TÉCNICAS

Tipo	IH 4 TBBS ARF
Potencia total	7.400 W
Consumo de energia de la place de coccción EChob**	172,8 Wh/kg
Fuego delantero izquierdo	200 x 190 mm
Detección minima	Ø 100 mm
Potencia nominal*	1.400 W
Potencia del Booster*	1.850 W
Categoría de cacerola estándar**	C
Consumo de energia ECcw**	172,7 Wh/kg
Fuego trasero izquierdo	200 x 190 mm
Detección minima	Ø 100 mm
Potencia nominal*	1.400 W
Potencia del Booster*	1.850 W
Categoría de cacerola estándar**	C
Consumo de energia ECcw**	172,7 Wh/kg
Fuego trasero derechocho	Ø 175 mm
Detección minima	Ø 100 mm
Potencia nominal*	1.400 W
Potencia del Booster*	1.850 W
Categoría de cacerola estándar**	B
Consumo de energia ECcw**	164 Wh/kg
Fuego delantero derechocho	Ø 175 mm
Detección minima	Ø 100 mm
Potencia nominal*	1.400 W
Potencia del Booster*	1.850 W
Categoría de cacerola estándar**	A
Consumo de energia ECcw**	181,6 Wh/kg

• La potencia puede variar en función de las dimensiones y el material de las cacerolas. ** calculada según los métodos de medida de la aptitud a la función (EN 60350-2).

Instrucciones de instalación

El montaje debe ser llevado a cabo exclusivamente por especialistas. Respete las normas vigentes de su país de residencia.

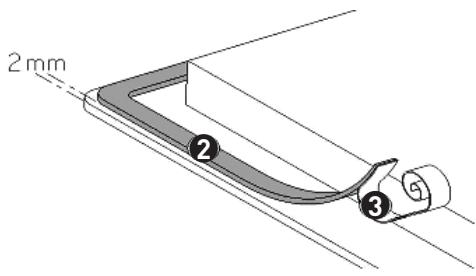

Colocación de la junta mecánica

La junta adhesiva que viene con el aparato permite evitar cualquier infiltración en el mueble. Su colocación debe hacerse con gran cuidado y siguiendo el siguiente esquema.

Pegue la junta al reborde de la placa, a 2 mm del borde externo, después de haber retirado la hoja de protección.

Encastrado:

Corte de la encimera:

Dimensiones del cristal

Dimensiones del corte

520 × 590 mm

490 × 560 mm

• La distancia entre la placa de cocción y el muro debe ser de al menos 50 mm.
• La placa de cocción es un aparato que pertenece a la clase de protección «Y». Durante el encastrado, uno de los lados y la cara trasera pueden colocarse contra una pared de armario alta o un muro. Por el contrario, al lado de la placa, no es posible colocar ningún mueble ni aparato que sea más alto que la placa de cocción.
• Las chapas y el revestimiento de las encimeras deben estar hechos de un material resistente al calor (100 °C). Las varillas de los bordes murales deben ser resistentes al calor.
• Los materiales de las encimeras pueden hincharse en contacto con la humedad. Para proteger el borde del corte, aplique un barniz o un pegamento especial.
• No coloque la placa encima de un horno sin ventilador o de un lavavajillas.
• Asegúrese de prever un espacio de 20 mm respecto al fondo del cajón del aparato para garantizar una buena circulación del aire de refrigeración del sistema electrónico.
• Si hay un cajón debajo de la placa de cocción, evite guardar en él objetos inflamables (como aerosoles) u objetos que no resistan al calor.
• La distancia de seguridad entre la placa de cocción y la campana extractora colocada encima debe respetar las indicaciones del fabricante de campanas. En caso de no tener dichas instrucciones, deje una distancia mínima de 760 mm.

ATENCIÓN

Utilice únicamente los dispositivos de protección de la placa de cocción concebidos por el fabricante del aparato de cocción o indicados por este mismo como adaptados en el manual del usuario. La utilización de dispositivos de protección no adaptados puede provocar accidentes.

Conexiones eléctricas

• La instalación de este aparato y su conexión a la red eléctrica solo deben ser llevadas a cabo por un electricista que conozca perfectamente las normas aplicables.
• Después del montaje, se debe asegurar una protección contra las piezas bajo tensión.
• Los datos necesarios para la conexión se encontrarán en la placa de características y en la placa de conexión que están debajo del aparato.
• Este aparato debe estar separado de la red eléctrica mediante un dispositivo de seccionamiento omnipolar. Cuando este esté abierto (accionado), se debe asegurar una separación de 3 mm.
• El circuito eléctrico debe estar separado de la red mediante dispositivos apropiados, como, por ejemplo, disyuntores, fusibles, disyuntores diferenciales e interruptores.
• Si el aparato no dispone de un enchufe accesible, se deben incorporar otros medios de desconexión a la instalación fija de acuerdo con los reglamentos de instalación.
• El cable de alimentación debe colocarse de modo que no esté en contacto con ninguna parte caliente de la placa de cocción.

ATENCIÓN

Este aparato está diseñado exclusivamente para una alimentación de 230 V ~ 50/60 Hz. Conecte siempre la toma de tierra de protección. Respete el esquema de conexión. La caja de conexiones está situada debajo de la placa de cocción. Para abrir la tapa, utilice un destornillador mediano. Colóquelo en las 2 hendiduras situadas delante de las 2 flechas.

Red	Conexión	Diámetro del cable	Cable	Calibre de protección
230 V~ 50/60 Hz	1 Fase + N	3 x 2.5 mm²	H 05 V2V2 - F	25 A*
400 V ~ 50/60 Hz	2 fases + N	4 x 1.5 mm²	H 05 V2V2 - F	16 A*

• calculado con el coeficiente de simultaneidad siguiendo la norma EN 60 335-2-6

Conexión de la placa:

Para adaptarse a la red eléctrica (230V~1F+N o 400V~2F+N), utilice los puentes de latón situados en la caja de conexión.

Monofásico 230V 1F + N

Instale un puente entre los terminales N1 y N2 y entre L1 y L2.

Atornille el cable verde/amarillo al terminal previsto para la puesta a tierra.

Atornille el neutro N al terminal N1 o N2.

Atornille la fase L a los terminales L1 o L2.

Bifásico 400V 2F + N

Instale un puente entre los terminales N1 y N2.

Atornille el cable verde/amarillo al terminal

previsto para la puesta a tierra.

Atornille el neutro N al terminal N1 o N2.

Atornille la fase L1 al terminal L1 y la fase L2 al terminal L2.

ATENCIÓN

Compruebe que los cables están bien introducidos y que los tornillos están bien atornillados.

Nuestra responsabilidad no es aplicable en caso de incidente como resultado de una conexión defectuosa o que pudiera

Utilización

Visualización	Designación	Función
0	Cero	La zona de coccción está activada
1...9	Nivel de potencia	Selección del;nvelde coccción
U	Detección de cacerola	Recipiente ausente o inapropiado
A	Accelerador de calentimiento	Coccción automática
E	Mensaje de error	Fallo del circuito electrónico
H	Calor residual	La zona de coccción está caliente
P	Booster	La potencia turbo estáactivada
L	Bloqueo	La placá está protegida
U	Maintener caliente	La coccción se mantiene a 70 °C
II	Pausa	La placá está en停下a
Π	Bridge	Se combinan 2 zonas de coccción

Ventilación

El ventilador funciona permanentemente. Se pone en marcha desde el encendido de la placa de cocción. La ventilación activa la segunda velocidad porque el aparato se utiliza de forma intensiva. Se detiene automáticamente al apagar la placa.

PUESTA EN MARCHA Y FUNCIONAMIENTO DEL APARATO

Antes de su primera utilización

Limpie el aparato con un paño húmedo y después, séquelo. No utilice detergentes, ya que podrán provocar una coloración azulada en la superficie acristalada.

Principio de la inducción

Debajo de cada fuego hay una bobina de inducción. Cuando esta bobina se pone en marcha, genera un campo electromagnético variable que, a su vez, produce corrientes inducidas en el fondo ferromagnético del recipiente. Esto provoca el calentamiento del recipiente colocado sobre la zona de calor. Por supuesto, los recipientes deben ser compatibles:

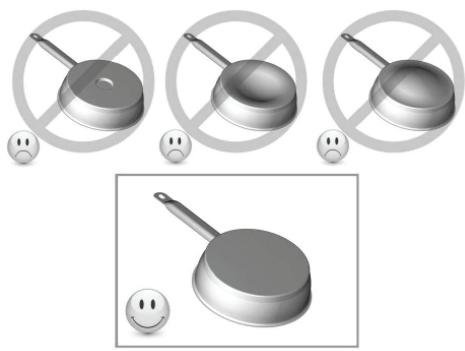

• Se recomiendan recipientes metálicos ferromagnéticos (se puede verificar con un pequeño imán) como: ollas de hierro fundido, sartenes de hierro negro, cacerolas metálicas esmaltadas, o de acero inoxidable con fondo ferromagnético...
• Quedan excluidos los recipientes hechos de cobre, acero inoxidable, aluminio, cristal, madera, cerámica, gres, barro, acero inoxidable no ferromagnético, etc.

La zona de cocción a inducción tiene en cuenta automáticamente el tamaño del recipiente utilizado. Si el diámetro es demasiado pequeño, el recipiente no funciona. Este diámetro varía en función del diámetro de la zona de cocción. Si el recipiente no es compatible con la placa de cocción, aparecerá y se quedará fijo el símbolo (U).

Teclas sensibles

Su aparato dispone de teclas sensibles que permiten controlar las diferentes funciones. Las teclas pueden activarse con un simple roce. Se indica esta activación gracias a una luz piloto, una visualización y/o una señal sonora.

En un uso general, no pulse más de una tecla a la vez.

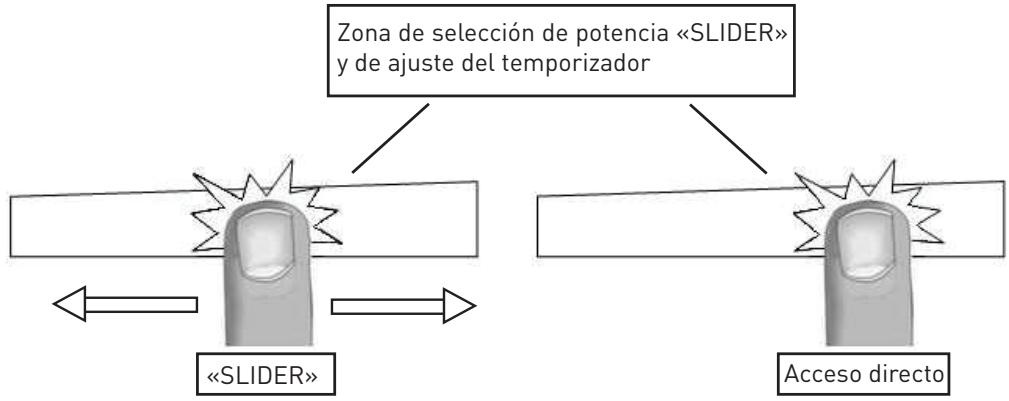

Zona de selección de potencia «SLIDER» y de ajuste del temporizador

Para seleccionar la potencia mediante el «Slider» o control deslizante, deslice el dedo sobre la zona «SLIDER».

También puede hacer uso del acceso directo si pulsa directamente con el dedo sobre el nivel deseado.

Encender/apagar la placá de coccción:
Acción	Panel de mando	Visualización
Encender	Pulse [ ① ]	Parpadea 4 veces [0]
Detener	Pulse [ ① ]	Ninguno o [H]
Ajuste del tiempo de coccción :
Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [0] en la zona	Se encenderán el [0] y la luz pilotó de la zona
Ajustar (Ajustar la potencia)	Deslice el «SLIDER»HCIacia la derecha o la izquierda	de [0] a [9]
Detener	Deslice el «SLIDER» a [0]o pulse [0]	[0] o [H]
		[0] o [H]

Si no realiza ningún ajuste en un plazo de 20 segundos, el visualizador vuelve al modo de reposo.

Detección del recipiente

La detección del recipiente ofrece una calidad perfecta. La inducción no funciona:

• si no se ha colocado un recipiente sobre la zona de cocción o si dicho recipiente no es compatible con inducción. En este caso es imposible aumentar la potencia y aparece el símbolo [U] en el visualizador. Este símbolo desaparecerá cuando se coloque una cacerola encima del fuego.
• si se retira el recipiente de la zona de cocción durante la cocción, se interrumpirá el funcionamiento. El símbolo [U] aparece en el visualizador. Este símbolo desaparecerá cuando se vuelva a colocar el recipiente sobre el fuego. La cocción se retoma al nivel de potencia previamente seleccionado.

Terminada su utilización, apague la zona de cocción. No deje activada la detección de cacerolas [U].

Indicador de calor residual

Cuando se hayan detenido las zonas de cocción o la placa por completo, las zonas de cocción permanecerán calientes y se indica con el símbolo [H].

El símbolo [H] se apagará cuando se pueda tocar las zonas de cocción sin peligro. Mientras permanezcan encendidos los indicadores de calor residual, no toque las zonas de cocción ni coloque en ellos objetos sensibles al calor. ¡Peligro de quemadura e incendios!

Función Booster

La función Booster [B] refuerza la potencia de la zona de cocción seleccionada.

Cuando esta función está activa, la zona de cocción funciona durante 10 horas a una potencia mucho más elevada.

El Booster ha sido concebido, por ejemplo, para calentar enseguida grandes cantidades de agua, como para la cocción de pasta.

Encender/apagar la placa de cocción:

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [0] en la zona	Se encienden el [0] y la luz piloto de la zona
Encender el Booster	Pulse [B]	[P]
Apagar el Booster	Deslice el «SLIDER» o pulse [B]	De [P] a [0] [9]

Función temporizador

El temporizador se puede asignar de manera simultánea a los 4 fuegos de cocción y se pueden utilizar ajustes de tiempo del temporizador distintos (de 0 a 99 minutos) para cada zona.

Ajuste o modificación del tiempo de cocción:

Ejemplo para 16 minutos a potencia 7:

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [0] en la zona	Se encienden el [0] y la luz piloto de la zona
Selecciónar la potencia	Deslice el «SLIDER» a [7]	[7]
Selecciónar el tiempo	Pulse [CL]	[00]
Ajustar las unidades	Deslice el «SLIDER» a [6]	[0 fijo] [6 parpadeando]
Confirmar las unidades	Pulse [06]	[0 parpadeando] [6 fijo]
Ajustar las decenas	Deslice el «SLIDER» a [1]	[1 parpadeando] [6 fijo]
Confirmar las decenas	Pulse [16]	[16]

Se elige el tiempo y comienza la cuenta atrás.

Detener la función de temporizador durante la cocción:

Ejemplo para 13 minutos restantes a potencia 7:

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [7] en la zona	Se encienden el [7] y la luz piloto de la zona
Selecciónar el tiempo	Pulse [13]	[13]
Desactivar las unidades	Deslice el «SLIDER» a [0]	[1 fijo] [0 parpadeando]
Confirmar las unidades	Pulse [10]	[1 parpadeando] [0 fijo]
Desactivar las decenas	Deslice el «SLIDER» a [0]	[00 parpadeando][0 fijo]
Confirmar las decenas	Pulse [00]	[00]

Parada automática al finalizar la cocción:

Cuando haya transcurrido el tiempo de cocción seleccionado, en el temporizador parpadeará [00] y sonará una señal sonora.

Para detener el sonido y el parpadeo, basta con tocar la tecla [00].

Temporizador utilizado fuera de la cocción:

Ejemplo para 29 minutos:

Acción	Panel de mando	Visualización
Activar la placá de coccción	Pulse [①]	Las luces piloto de la zona se encienden
Selección ar el tiempo	Pulse [CL]	[00]
Ajustar las unidades	Deslice el «SLIDER» a [9]	[0 fijo] [9 parpadeando]
Confirmar las unidades	Pulse [09]	[0 parpadeando] [9 fijo]
Ajustar las decenas	Deslice el «SLIDER» a [2]	[2 parpadeando] [9 fijo]
Confirmar las decenas	Pulse [29]	[29]

Se elige el tiempo y comienza la cuenta atrás.

Cuando haya transcurrido el tiempo de cocción seleccionado, en el temporizador parpadeará [00] y sonará una señal sonora. Para detener el sonido y el parpadeo, basta con tocar la tecla [00]. La placa se enciende.

Programación de la cocción automática

Todas las zonas de cocción están equipadas con un dispositivo de cocción automática. La zona de cocción se pone en marcha a plena potencia durante un tiempo determinado, y cuando lo hace su potencia es demasiado alta, el sistema reduce automáticamente su potencia a un nivel predeterminado.

Puesta en marcha de la cocción automática:

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [0] en la zona	Se encienden el [0] y la luz piloto de la zona
Activar la potencia Tmaxima	Deslice el «SLIDER» a [9]	Pasa [0] a [9]
Activar la cocción automática	Pulse de nuevo el [9] del «SLIDER»	[9] parpadeaCTL a [A]
Selecciónar un nivel (por ejemplo «7»)	Deslice el «SLIDER» a [7]	[9] para a [8] y bajo a [7]
		[7] parpadeaCTL a [A]

Apagado de la cocción automática:

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [7] en la zona	[7] parpadea+junto a [A]
Selecciónar un nivel	Deslice el «SLIDER»	de [1] a [9]

Función Pausa

Activar o desactivar la función:

Acción	Panel de mando	Visualización
Activar la punsa	Pulse la tecla [II] durante 2segundos	Aparece el símbolo [II] en el visualizador
Desactivar la punsa	Pulse la tecla [II] durante 2segundos	La luz piloto «Pausa/ Recordatorio» parpadea
«Pausa/Recordatorio»	Pulse otra tecla o deslice el «SLIDER»	La luz piloto se apaga

Función Recordatorio

Tras apagar la placa [①], es posible recordar los últimos ajustes seleccionados:

• Potencia de todas las zonas de cocción; · Minutos y segundos de las zonas de cocción programadas con el temporizador;
• Función «Cocción automática».

El procedimiento de recordatorio es el siguiente:

• Pulse la tecla [①].
• A continuación pulse la tecla [II] en los 6 segundos posteriores.

Los ajustes anteriores vuelven a estar activos.

Función Bridge

Esta función permite unir dos zonas de cocción para crear una zona más grande.

Acción	Panel de mando	Visualización
Puya en funciona	Pulse [①]	[0] o [H]
Activar el Bridge	Pulse las 2 zonas de la izquierda	[0] en la zona delantera y [Π] en la zona trasera.
Aumentar el Bridge	Deslice el dedo sobre el «SLIDER» sobre [1 a 9] o [U]	[1 a 9] o [U]
Apagar el Bridge	Pulse las 2 zonas de la izquierda	[0] o [H] en las 2 zonas

Función «Mantener caliente»

Esta función mantiene los alimentos a una temperatura de aproximadamente 70°C. De esta forma evitará que se desborden los líquidos y que los alimentos se peguen al fondo de la cacerola.

Activar o desactivar la función «Mantener caliente»:

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [0] en la zona	[0] a [9] o [H]
Activar Mantener caliente	Pulse en [U] del «SLIDER»	[U]
Apagar Mantener caliente	Pulse [U] de la zona, deslice el «SLIDER»	[U] [0] a [9] o [H]

Esta función se activa o desactiva mediante el mando correspondiente.

Al retirar la cacerola de la zona de cocción, la función «Mantener caliente» se mantiene activa durante alrededor de 10 minutos.

La duración máxima de Mantener caliente es de 2 horas.

Bloqueo del panel de mando

Para evitar modificar una selección de la placa de cocción, especialmente si está limpiando el cristal, se puede bloquear el panel de mando (excepto la tecla inicio/parada [ ① ]).

Bloqueo:

Acción	Panel de mando	Visualización
Puesta en funciona	Pulse [ ① ]	[0] o [H] en el visualizador
Bloquear la placía	Pulse al mismo tiempo [B] y [0] en la zona delantera derecha Pulse de nuevo [0]	SinCambios[L] en el visualizador

Desbloqueo:

Acción	Panel de mando	Visualización
Puya en funciona	Pulse [ ① ]	[L] en el visualizador

En los 5 segundos posteriores a la puesta en marcha:

Desbloquear la placata	Pulse al mismo tiempo [B] y [L] en la zona delantera derecha	[0] en el visualizador
	Pulse [B]	Los visualizadores se apagarán

Consejos de cocción

Calidad de las cacerolas

Materiales compatibles: acero, acero esmaltado, hierro fundido, aluminio, acero inoxidable con fondo ferromagnético.

Materiales no compatibles: aluminio y acero inoxidable sin fondo ferromagnético, cobre, latón, cristal, cerámica, porcelana.

Los fabricantes indican si sus productos son compatibles con la inducción. Para verificar si las cacerolas son compatibles:

• Coloque un poco de agua en una cacerola situada en una zona de cocción con inducción ajustada al nivel [ 9 ]. El agua debe estar caliente en pocos segundos.
• Coloque un imán contra el fondo externo de la cacerola; debe pegarse.

Algunas cacerolas pueden hacer ruido al ponerlas sobre una zona de cocción a inducción. Estos ruidos no indican en ningún caso un defecto del aparato ni influyen en su funcionamiento.

Dimisión de las cacerolas

Las zonas de cocción se adaptan automáticamente a las dimensiones del

fondo de las cacerolas bajo ciertos límites. No obstante, el fondo de la cacerola debe tener un diámetro mínimo en función del diámetro de la zona de cocción correspondiente. Para garantizar el rendimiento óptimo de su placa de cocción, coloque la cacerola en el centro de la zona de cocción.

Ejemplos de ajuste de las potencias de cocción (los valores indicados a continuación son indicativos)

de 1 a 2	Fundir Recalentar	Salsas, mantequilla, chocolate, gelatina, platos precocinados
de 2 a 3	Aumentar el volumen Descongelar	Arroz, pudín y platos cocinados, verduras y hortalizas, pescado, productos congelados
de 3 a 4	Vapor	Verduras, pescados, carne
de 4 a 5	Agua	Patatas cocidas en agua, sopas, pastas Verduras frescas
de 6 a 7	Cocinar a fuego lento	Carne, hídado, huevos, salchichas, goulasch, rollos de carne, tripas
de 7 a 8	Cocer Freír	Patatas, buñuelos, crêpes salados
9	Freír,learvar a ebullición.	Filetes, tortillas francesas, agua
P	Freír,learvar a ebullición.	Llevar a ebulisión grandes cantidades de agua.

Mantenimiento y limpieza

Apague el aparato para limpiarlo. Deje que el aparato se enfríe para evitar quemaduras.

• Limpie los residuos de cocción con agua con detergente o un producto estándar aconsejado para vitrocerámicas.
• En ningún caso utilice aparatos al vapor o a presión.
• No utilice objetos que puedan rayar la vitrocerámica (como esponjas abrasivas o la punta de un cuchillo, etc...).
• No utilice productos de limpieza abrasivos que podrían dañar el aparato.
• Seque el aparato con un paño limpio.
• Retire enseguida el azúcar o las preparaciones que contengan azúcar.

¿Qué hacer en caso de avería?

La placa de cocción o las zonas de cocción no se ponen en marcha:

• La placa no está conectada correctamente a la red eléctrica.
• Ha saltado el fusible de protección.
• Compruebe que no está activado el bloqueo.
• Las teclas sensibles están cubiertas de agua o grasa.
• Se ha colocado un objeto sobre las teclas sensibles.

Aparece el símbolo [U]:

• No hay ninguna cacerola en la zona de cocción.
• El recipiente utilizado no es compatible con la inducción.
• El diámetro del fondo de la cacerola es demasiado pequeño en relación con la zona de cocción.

Aparece el símbolo [E]:

• Desenchufe y vuelva a enchufar la placa de cocción.
• Póngase en contacto con el servicio postventa.

Una o todas las zonas de la placa de cocción se apagan:

• Se ha activado el disparador de seguridad.
• Este se activa en caso de que haya olvidado apagar una de las zonas de calor.
• Internacional se pone en marcha cuando una o varias teclas sensibles están cubiertas.
• Una de las cacerolas está vacía y su fondo se ha sobrecalentado.
• La placa dispone de un dispositivo de reducción automática del nivel de potencia y de desconexión automática en caso de sobrecalentamiento.

El ventilador sigue girando antes de que se haya detenido la placa.

• No se trata de un defecto, el ventilador sigue protegiendo el sistema electrónico del aparato.
• El ventilador se para automáticamente.

Aparece el símbolo [L]:

• Consulte el capítulo «Bloqueo del panel de mando».

Aparece el símbolo [U]:

• Consulte el capítulo «Mantener caliente».

Aparece el símbolo [II]:

• Consulte el capítulo «Bridge».

Aparecen los símbolos [E] o [ER03]:

• Un objeto o un líquido cubre las teclas de mando. El símbolo desaparece tras liberar o limpiar las teclas.

Aparecen los símbolos [E2] o [EH]:

• La placa está sobrecalentada, deje que se enfríe y vuelva a encenderla.

Aparece el código [E3]:

• La cacerola no es compatible, cámbiela.

Aparece el código [E6]:

• Red eléctrica defectuosa. Compruebe la frecuencia y la tensión de la red eléctrica.

Aparece el código [E8]:

• La entrada de aire del ventilador está obstruida, líbrela.

Aparece el código [U400]:

• La placa no está conectada correctamente a la red. Compruebe la conexión y conecte de nuevo la placa.

Si se vuelve a mostrar alguno de los símbolos anteriores, póngase en contacto con el servicio de atención técnica.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que indica que, al final de su vida útil, no debe tirarse a los residuos domésticos, sino que debe llevarse a un punto limpio de la localidad. La valorización de los residuos permite contribuir a preservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la participación de todos, tanto del abastecedor como del usuario.

Es por esta razón por la que su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe bajo ningún concepto tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recolección selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

CONDICIÓN DE GARANTÍA

FR

Este producto tiene una garantía por un período de 2 años a partir de la fecha de compra, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL

Francia
