GGH 4 IC SIC BE - Table de cuisson au gaz VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson au gaz
Marque	VALBERG
Modèle	GGH 4 IC SIC BE
Dimensions (L x P x H)	600 x 550 x 110 mm
Dimensions d'encastrement (L x P)	550 x 470 mm
Poids net	10,5 kg
Alimentation électrique	220-240 V / 50-60 Hz
Puissance maximale	8300 W
Type d'allumage	Électronique « une main »
Nombre de brûleurs	4
Types de brûleurs et puissances	Auxiliaire (1,00 kW), Semi-rapide (1,75 kW), Rapide (3,00 kW)
Dispositif de sécurité	Thermocouple par brûleur, coupure automatique du gaz
Catégorie de gaz	I2E I3+ (gaz naturel et butane/propane)
Pays de destination	Belgique
Classe de l'appareil	3
Matériau de la table	Verre
Grille	Acier émaillé
Nettoyage	Éponge humide, détergent doux, éviter abrasifs
Raccordement gaz	Raccord fileté G1/2
Consommation max (gaz naturel)	0,548 m³/h (tous brûleurs)
Consommation max (butane/propane)	418 g/h (tous brûleurs)

FOIRE AUX QUESTIONS - GGH 4 IC SIC BE VALBERG

Comment allumer un brûleur ?

Pour allumer un brûleur, enfoncez la manette correspondante jusqu'à entendre un clic (allumage électronique). Maintenez-la enfoncée pendant environ 3 secondes après l'allumage pour activer le thermocouple. Ensuite, réglez l'intensité de la flamme selon votre besoin.

Que faire si la flamme s'éteint accidentellement ?

Remettez immédiatement la manette du brûleur sur la position arrêt (0). Attendez au moins 1 minute avant de tenter de rallumer le brûleur, afin de laisser le gaz se dissiper. Si l'allumage ne se produit pas dans les 15 secondes, arrêtez, aérez la pièce pendant 1 minute et réessayez.

Comment nettoyer la table de cuisson ?

Utilisez une éponge humide avec de l'eau chaude. Pour les taches tenaces, employez un détergent doux non abrasif. Évitez les poudres à récurer, la laine d'acier et les grattoirs métalliques qui rayent le verre. Nettoyez immédiatement les débordements de liquides sucrés ou gras. Ne jamais utiliser de nettoyeur vapeur.

Quel type de gaz utiliser avec cet appareil ?

L'appareil est réglé en usine pour le gaz naturel G20 à 20/25 mbar. Il peut être adapté au gaz butane/propane (G30/31) en changeant les injecteurs (voir tableau de correspondance dans la notice). Cette adaptation doit être réalisée par un professionnel agréé.

Comment installer la table de cuisson ?

L'installation doit être effectuée par un professionnel qualifié. Découpez un trou dans le plan de travail selon les dimensions (550x470 mm). Laissez un espace de 5 cm autour. Assurez une ventilation adéquate (arrivée d'air d'au moins 100 cm²). Fixez la table avec les attaches fournies et raccordez au gaz et à l'électricité selon les normes en vigueur.

Que faire en cas d'odeur de gaz ?

Ne pas allumer ou éteindre de lumières, ne pas fumer. Fermez immédiatement le robinet d'arrivée de gaz ou la bouteille. Aérez la pièce en ouvrant portes et fenêtres. Contactez un professionnel agréé pour localiser et réparer la fuite. N'utilisez pas l'appareil avant réparation.

Comment régler la flamme minimale (économique) ?

Le réglage de la flamme minimale s'effectue à l'aide d'un tournevis de 2,5 mm sur la vis de réglage du robinet, avec le brûleur allumé en position minimale. Tournez la vis pour obtenir une flamme petite mais stable. Seul un professionnel agréé doit effectuer cette opération, surtout après changement d'injecteurs.

Puis-je utiliser des casseroles en aluminium ou en plastique ?

Non, ne placez jamais de récipients en aluminium ou en plastique sur les brûleurs allumés ou chauds. Utilisez uniquement des ustensiles de cuisine adaptés (acier, fonte, etc.) dont le diamètre du fond est supérieur de 2,5 à 3 fois celui du brûleur, et dont la hauteur n'excède pas le diamètre.

Comment remplacer un injecteur ?

Pour adapter la table à un autre type de gaz, remplacez l'injecteur de chaque brûleur. Dévissez l'injecteur avec une clé de 7 mm et remplacez-le par un injecteur du diamètre approprié (voir tableau). Cette opération doit être réalisée par un installateur agréé. Après changement, ajustez la flamme minimale.

Où se trouve la plaque signalétique de l'appareil ?

La plaque signalétique est située sous la table de cuisson, généralement sur la face inférieure. Elle indique le modèle, le type de gaz, la pression, la puissance et le pays de destination. Consultez-la avant toute installation ou modification.

MODE D'EMPLOI GGH 4 IC SIC BE VALBERG

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet : www.electrodepot.fr

ELECTRO DEPOT

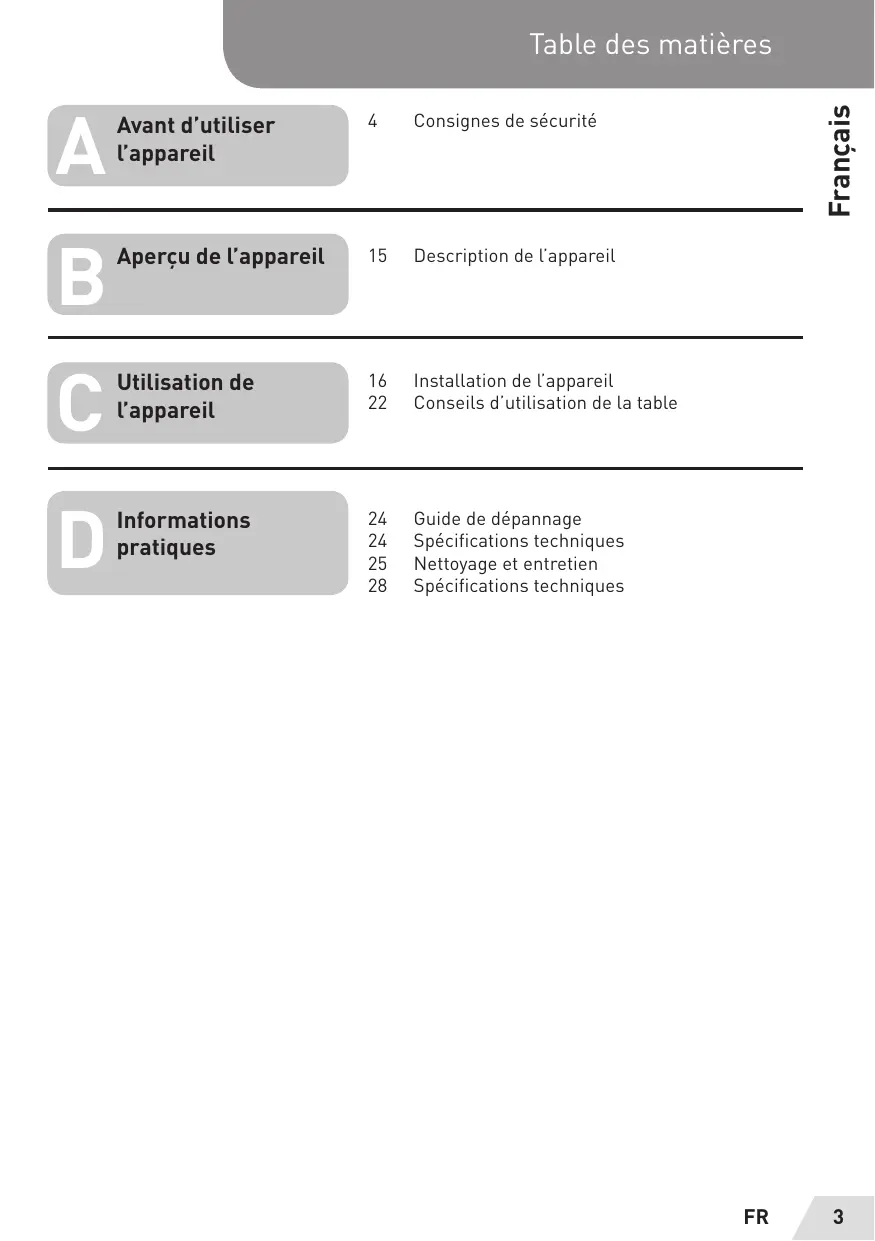

Avant d'utiliser l'appareil

4 Consignes de sécurité

Aperçu de l'appareil

15 Description de l'appareil

Utilisation de l'appareil

16 Installation de l'appareil

22 Conseils d'utilisation de la table

Informations pratiques

24 Guide de dépannage 24 Spécifications techniques 25 Nettoyage et entretien 28 Spécifications techniques

Veuillez lire attentivement ce guide d'utilisation avant d'utiliser votre table. Conservez-le pour pouvoir le consulter ultérieurement.

Cette notice contient des chapitres relatifs aux consignes de sécurité, d'utilisation et d'installation, ainsi qu'aux conseils de dépannage. Une lecture attentive de cette notice avant d'utiliser cette table de cuisson vous aidera à utiliser et à entretenir cet appareil correctement.

Avant de contacter votre service après-vente :

Le chapitre concernant les conseils de dépannage vous aidera à résoudre vous-même certains problèmes courants, sans avoir besoin de recourir au service de techniciens professionnels.

Remarque :

Appliquant une politique permanente de développement et d'amélioration du produit, le fabricant peut effectuer toute modification nécessaire, sans donner de notification préalable.

Consignes de sécurité

Remarque importante ! Lisez toutes les consignes avant utilisation.

Il est très important que cette notice soit conservée avec l'appareil, afin de pouvoir la consulter à nouveau. Si cet appareil avait été transmis à une autre personne, assurez-vous que la notice accompagne l'appareil, de façon à ce que le nouvel utilisateur dispose d'informations sur le fonctionnement de celui-ci. Ces avertissements sont disponibles pour assurer votre

propre sécurité et celle des autres personnes. Nous vous recommandons donc de les lire attentivement avant d'installer et d'utiliser votre table de cuisson.

Cet appareil doit être utilisé uniquement pour l'usage auquel il est destiné, c'est-à-dire pour la cuisson domestique de denrées alimentaires. Tout autre utilisation de l'appareil serait considérée comme inappropriée et, par conséquent, dangereuse. Le fabricant décline toute responsabilité au regard de tout dommage causé par un usage inapproprié ou incorrect de l'appareil.

Si une flamme s'éteint accidentellement, remettez la manette du brûleur à zéro et attendez au minimum 1 minute avant d'essayer de rallumer le brûleur.

En cas d'allumage automatique « une main » ou par bouton piézoélectrique, ne laissez pas fonctionner l'allumage pendant plus de 15 secondes. Si au bout de 15 secondes le brûleur n'est pas allumé, arrêtez l'opération, aérez convenablement la pièce et/ou attendez au minimum 1 minute avant d'essayer de rallumer le brûleur.

Installation

• Cet appareil est lourd ; faites attention lors de tout déplacement.
• Cet appareil est fragile. Transportez-le dans sa position d'utilisation, faites attention lors de son déplacement et de son installation. Pour éviter tout risque, l'installation, les raccordements au réseau de gaz et au réseau électrique,

la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

• Cet appareil doit être installé conformément aux réglementations en vigueur, et utilisé uniquement dans une pièce bien aérée. Consultez la notice avant d'installer et d'utiliser cet appareil.

ATTENTION

Avant d'accéder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés du réseau électrique.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, assurant une coupure complète en cas de conditions de surtension de catégorie III.
• Ne branchez pas l'appareil à une prise de courant non protégée contre les surcharges (fusible).
• N'utilisez jamais de prises multiples ou de rallonges pour brancher l'appareil.
• Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure, d'un système de commande à distance indépendant ou de tout autre dispositif permettant de mettre l'appareil automatiquement sous tension.
• Instructions de mise à la terre :

Cet appareil doit être mis à la terre ; en cas de dysfonctionnement ou de coupure électrique, la mise à la terre réduit le risque de choc électrique en offrant un chemin de moindre résistance au courant électrique. Cet appareil est ou doit être équipé d'un cordon avec un conducteur de mise à la terre et une prise de terre. La prise doit être branchée dans une prise murale appropriée, installée et mise à la terre conformément à la réglementation locale.

MISE EN GARDE :

Utilisez uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson, ou indiqués comme étant adaptés par celui-ci dans le guide d'utilisation,

ou les dispositifs de protection intégrés à l'appareil.

L'utilisation de dispositifs de protection non adaptés peut provoquer des accidents.

• Une fois l'appareil installé, vérifiez qu'il n'écrase pas le cordon d'alimentation.
• N'utilisez pas d'adhésifs pour fixer l'appareil, ceux-ci ne sont pas considérés comme des moyens de fixation fiables.
• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet appareil figurent sur la plaque signalétique et dans cette notice.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Vous devez accorder une attention particulière aux dispositions applicables en matière de ventilation.
• Lorsqu'il est correctement installé, votre produit répond à toutes les exigences de sécurité prévues pour cette catégorie de produit. Cependant, une attention particulière doit être portée au dessous de l'appareil, car il n'est pas destiné à être touché et peut présenter des bords tranchants ou rugueux, susceptibles de causer des blessures.
• Il est interdit de relier l'installation de gaz à tout câble d'antenne, comme une antenne radio par exemple.

Aération

ATTENTION

L'utilisation d'un appareil de cuisson au gaz produit de la chaleur, de l'humidité et des produits de combustion dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l'appareil : ouvrez les ouvertures d'aération naturelle, ou installez un dispositif d'aération mécanique (hotte de ventilation mécanique).

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre.

Utilisation

ATTENTION

Cet appareil est réservé uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, comme le chauffage d'un local.

• Il est interdit de modifier les caractéristiques techniques ou de tenter de modifier l'appareil de quelque façon que ce soit.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, à condition d'être correctement surveillés ou que des

instructions relatives à l'utilisation de l'appareil en toute sécurité leur aient été données et que les risques encourus soient compris. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doit pas être effectués par des enfants sans surveillance.

• Surveillez les enfants durant l'utilisation de l'appareil. Les enfants peuvent être brûlés par des éléments particulièrement chauds, notamment les brûleurs ou la grille de la table de cuisson, les casseroles brûlantes, etc.

MISE EN GARDE :

• N'obstruez pas les ouvertures de ventilation de l'appareil ou de la structure d'encastrement.
• Cet appareil et ses parties accessibles deviennent

chauds pendant leur utilisation. Maintenez à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance constante.

• La graisse surchauffée peut s'enflammer rapidement. Pour cette raison, surveillez en permanence vos préparations contenant beaucoup d'huile ou de graisse.
• Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
• Après utilisation, éteignez l'interrupteur de contrôle ou remettez les manettes sur 0. Assurez-vous que les petits appareils électroménagers ou leurs cordons d'alimentation n'entrent pas directement en contact avec

l'appareil chaud, car leur isolation ne résiste pas à des températures élevées.

• Les foyers ne doivent pas être mis en marche à vide, sans récipient. Utilisez une batterie de cuisine adaptée et compatible avec votre appareil : foyers à gaz ou plaque vitrocéramique ou plaque à induction.
• Pour éviter les risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'objets imbibés de produits inflammables sur ou à proximité de l'appareil.
• Ne préparez jamais des aliments dans des récipients en aluminium ou en plastique sur les foyers chauds.
• Ne déposez aucun objet en plastique ou en feuille d'aluminium sur les foyers.

MISE EN GARDE :

• Risque d'incendie : n'entreposez pas d'objets sur les surfaces de cuisson. Le fait de laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.
• N'essayez JAMAIS d'éteindre un incendie avec de l'eau : arrêtez l'appareil, puis couvrez les flammes, par exemple avec un couvercle ou une couverture anti-feu.

ATTENTION

Ne laissez pas d'objets lourds ou tranchants tomber sur la table de cuisson. Si la surface de la table est fêlée, débranchez l'appareil de l'alimentation pour éviter un risque de choc électrique. Contactez votre service après-vente.

• Ne mettez en route la vanne de raccordement au gaz ou la vanne de la bouteille de gaz qu'après avoir vérifié que tous les boutons sont en position « fermée ».
• Prenez les précautions nécessaires pour ne pas inonder le brûleur lors de l'ébullition de liquides.
• Ne posez pas les casseroles directement sur les brûleurs.
• Ne provoquez pas de chocs au niveau des boutons ou des brûleurs.
• Abstenez-vous de souffler pour éteindre le feu du brûleur.
• Si une flamme s'éteint accidentellement, remettez la manette du brûleur à zéro et attendez au minimum 1 minute avant d'essayer de rallumer le brûleur.
• En cas d'allumage automatique « une main » ou par bouton piézoélectrique, ne laissez pas fonctionner l'allumage pendant plus de 15 secondes. Si au bout de 15 secondes le brûleur n'est pas allumé, arrêtez l'opération, aérez convenablement la pièce et/ou attendez au minimum 1 minute avant d'essayer de rallumer le brûleur.

Entretien

• Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.
• Les liquides renversés sur la table de cuisson doivent être nettoyés avant de la faire fonctionner.
• Évitez d'inonder ou de salir les brûleurs. Nettoyez et séchez les brûleurs encrassés immédiatement après leur refroidissement.
• N'utilisez pas de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer le verre, ils risqueraient d'érafler la surface et d'entraîner l'éclatement du verre.
• N'utilisez pas de nettoyage à la vapeur pour nettoyer cet appareil.
• Débranchez toujours l'appareil avant de le nettoyer, de nettoyer en dessous ou de le déplacer.

Réparations

• Il est dangereux de modifier ou de tenter de modifier les caractéristiques de cet appareil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dégâts. Contactez le service après-vente de votre revendeur.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• N'utilisez jamais cet appareil si le cordon

d'alimentation, le bandeau de commande ou les parties en verre sont endommagés de manière telle que l'intérieur de l'appareil est accessible.

• En cas de panne, la table de cuisson ne peut être réutilisée qu'après sa remise en état par un professionnel agréé.

MISE EN GARDE :

Si la surface est fêlée, débranchez l'appareil de l'alimentation pour éviter un risque de choc électrique.

Si vous soupçonnez une fuite de gaz, abstenez-vous :

• d'utiliser des allumettes, de fumer, de brancher ou d'éteindre des dispositifs électriques (sonnerie ou interrupteur d'éclairage).
• d'utiliser d'autres appareils électriques ou mécaniques qui pourraient provoquer

l'apparition d'une étincelle électrique ou d'une étincelle par percussion.

• Il est impératif de fermer immédiatement le robinet de la bouteille de gaz ou du réseau et d'aérer la pièce. Ensuite, contactez une personne habilitée afin d'éliminer la cause de l'accident.
• En cas d'inflammation du gaz s'échappant par une fuite, coupez immédiatement le robinet d'arrivée du gaz.
• En cas d'inflammation d'une fuite de gaz au niveau du robinet de la bouteille, couvrez la bouteille avec une couverture humide pour abaisser sa température et fermez la vanne de la bouteille.
• Dès que la bouteille est refroidie, transportez-la dehors, à l'air libre. Vous ne devez en aucun cas réutiliser

une bouteille détériorée.

• Il est interdit de réalimenter en gaz la table de cuisson, de la déplacer ou de faire modifier les installations d'alimentation par une personne non habilitée. Pour réaliser de tels travaux, nous vous conseillons de vous rapprocher d'un professionnel agréé.
• Si un problème technique survient, débranchez l'appareil de la source d'alimentation en gaz et en électricité, puis contactez le service après-vente.
• En cas d'arrêt prolongé de la table de cuisson, fermez le robinet principal de l'alimentation en gaz; en cas d'utilisation d'une bouteille de gaz, fermez le robinet après chaque utilisation.

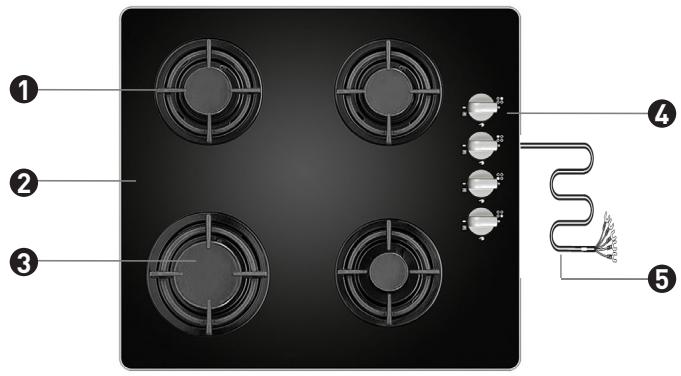

Description de l'appareil

L'aspect, les accessoires, la forme des grilles, des manettes et des accessoires peuvent différer selon les modèles. Les photos figurant dans ce manuel sont représentées à titre indicatif.

Grille, Table en verre, Chapeau de brûleur

Bandeau de commande, Cordon d'alimentation

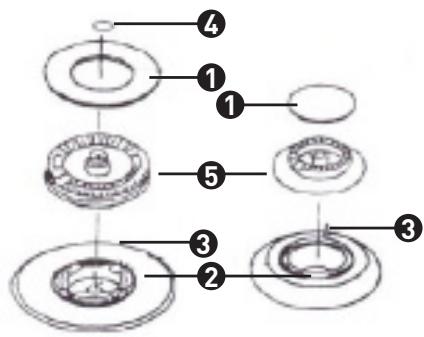

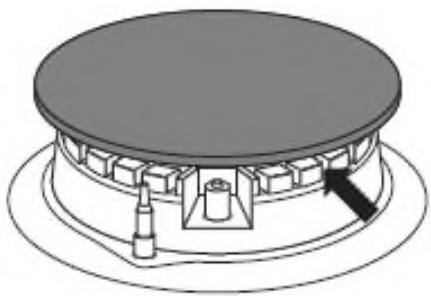

Schéma des foyers

1 Chapeau de brûleur, 2 Allumeur, 3 Thermocouple de sécurité, 4 Second chapeau de brûleur (triple couronne), 5 Brûleur

Installation de l'appareil

Cette notice est destinée au spécialiste agréé pour l'installation de cet appareil. L'objet de cette notice est d'assurer une installation et une maintenance optimales de l'appareil.

ATTENTION

• L'installation et l'entretien de l'appareil ne doivent être effectués que par un PERSONNEL QUALIFIÉ et dans le respect des normes de sécurité locales.
• Le non-respect de cette règle annulera la garantie.
• Pour éviter tout dommage, le plan de travail et la colle doivent résister à la chaleur.
• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les principes de réglage de cet appareil sont indiqués sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Vous devez accorder une attention particulière aux dispositions applicables en matière de ventilation.

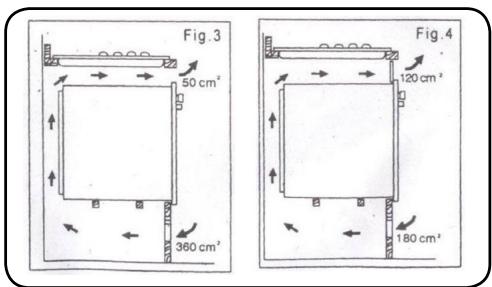

• La structure du local doit également comporter une arrivée d'air, indispensable pour une combustion correcte du gaz. L'arrivée d'air ne doit pas être inférieure à 2 m³/h par kW de puissance des brûleurs.
• L'air peut arriver directement de l'extérieur à travers un tuyau d'une section minimale de 100 cm² ou directement d'autres locaux équipés d'un système de ventilation vers l'extérieur.
• Si l'appareil est utilisé de manière prolongée et intensive, ouvrez une fenêtre pour améliorer la ventilation.
• Le gaz en bouteille étant plus lourd que l'air, il a tendance à rester à proximité du sol. Les locaux où les bouteilles de gaz sont installées doivent disposer de systèmes de ventilation vers l'extérieur, permettant l'évacuation du gaz en cas de fuite. Pour cette même raison, les bouteilles de gaz, tant vides que partiellement remplies, ne doivent pas être installées ni stockées dans un sous-sol (par exemple, dans une cave). Les bouteilles ne doivent pas se trouver à proximité de sources de chaleur (poêles, cheminées, etc.) qui pourraient conduire la température à l'intérieur de la bouteille à s'élever à plus de 50 °C.

Installation de la table

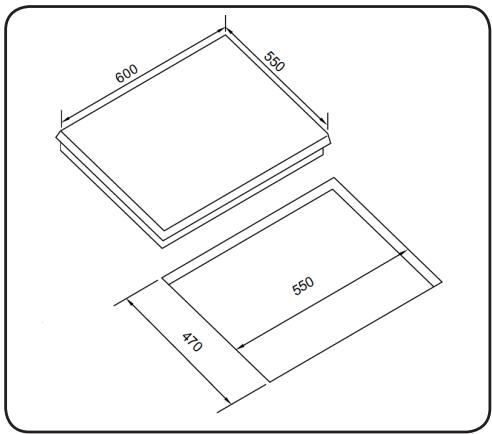

1 - Faites un trou dans le plan de travail en respectant les dimensions indiquées sur le schéma ci-dessous.

Un espace minimum de 5 cm (50 mm) doit être laissé autour du trou. Le plan de travail doit avoir une épaisseur d'au moins 3 cm (30 mm) et être composé d'un matériau résistant aux températures élevées, pour éviter les déformations importantes causées par la chaleur dégagée par la table, comme illustré sur les schémas ci-dessous.

2 - Dans tous les cas, assurez-vous que la plaque de cuisson est bien ventilée et que l'entrée et la sortie d'air ne sont pas obstruées. En fonction de l'installation, les surfaces de ventilation doivent correspondre au minimum à celles qui sont indiquées dans les schémas suivants.

Note : la distance de sécurité entre la plaque de cuisson et tout meuble avoisinant doit être d'au moins 760 mm.

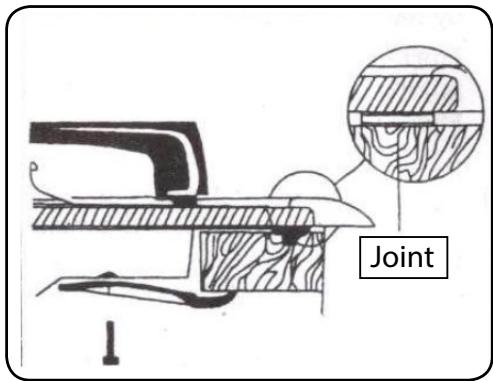

3 - Fixez la plaque de cuisson au plan de travail en vissant les quatre attaches situées sous la plaque.

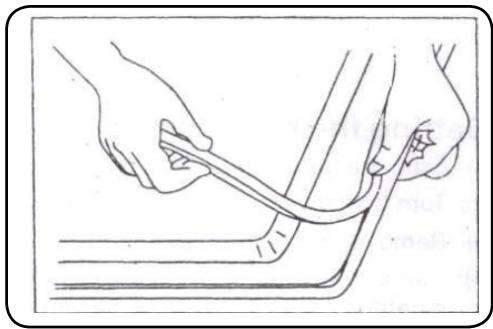

N'oubliez pas de fixer correctement le joint autour de la table.

Branchements électriques

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la table, compte tenu des autres appareils électriques branchés.

Calibre des fusibles de ligne (un par phase) :

16 ampères.

L'appareil ne doit pas être raccordé à l'aide d'une rallonge ou d'une prise multiple (risque d'incendie).

Utilisez un branchement comportant une borne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme NF C 15-100.

La ligne d'alimentation électrique partant du compteur ne doit pas être inférieure à 4 mm² par conducteur.

Une fois l'appareil installé, assurez-vous que le cordon d'alimentation est facilement accessible.

L'installateur doit s'assurer que les branchements électriques sont corrects et qu'ils sont conformes aux normes locales.

• Le cordon ne doit pas être plié ou comprimé.
• Le cordon doit être vérifié régulièrement et ne doit être remplacé que par un technicien qualifié.
• L'appareil doit être installé selon les normes électriques nationales.

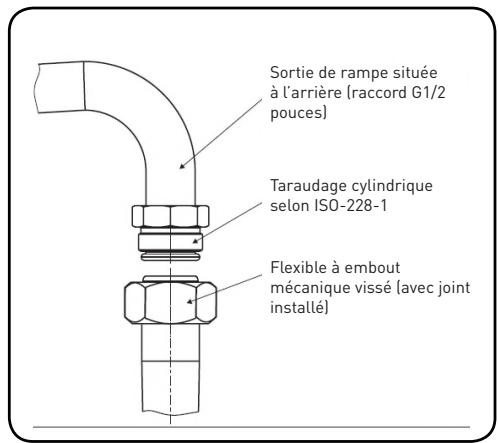

Branchement au gaz

Note : l'appareil doit être raccordé à une installation de gaz qui correspond à la famille de gaz prévue par le fabricant. Les informations du fabricant sur la famille de gaz adaptée à cet appareil se trouvent sur la plaque signalétique. L'installation de l'appareil doit se faire uniquement par un professionnel agréé, qui est la seule personne habilitée à adapter l'appareil à une autre famille de gaz.

Note pour l'installateur

L'installateur doit :

• disposer d'une autorisation légale.
• prendre connaissance des informations présentées sur la plaque signalétique de la table de cuisson concernant la famille de gaz à laquelle celle-ci est adaptée et comparer ces informations avec les conditions locales de fourniture du gaz.
• vérifier :

o l'efficacité de l'aération, c'est-à-dire le taux de renouvellement d'air dans les pièces,

o l'étanchéité des connexions de la robinetterie du gaz,

o le bon fonctionnement de tous les éléments fonctionnels de la table,

o que l'installation électrique dispose bien d'une mise à la terre.

• s'assurer du fonctionnement correct des allumeurs et du thermocouple, en

o réglant la position des boutons de commande de gaz,

o vérifier le fonctionnement des allumeurs et du thermocouple. En cas de fonctionnement incorrect, enlevez la manette et utilisez un tournevis pour régler le dispositif à côté de la tige du robinet.

Une fois le réglage effectué, protégez l'ensemble avec une rondelle de pression et remettez le bouton.

• remettre à l'utilisateur le certificat de raccordement de l'appareil et lui expliquer son fonctionnement.

Le raccord qui permet l'acheminement du gaz à la table de cuisson est un raccord fileté G1/2.

Raccordement à un conduit souple en acier

Si la table est installée selon les recommandations de la classe 2, sous-classe 1, après son raccordement à l'installation de gaz, il est recommandé d'utiliser uniquement un conduit souple en acier, correspondant à la réglementation nationale. Le raccord qui permet l'acheminement du gaz à la table est un raccord fileté G1/2 pouces.

Le raccordement doit se faire uniquement par le biais des conduits et des joints correspondant aux normes en vigueur. La longueur maximale du conduit souple ne peut pas excéder 2 m.

Vous devez impérativement vous assurer que le raccord ne touche aucune partie mobile susceptible de l'abîmer.

Raccordement à une tuyauterie rigide

La table dispose d'un raccord filtré G1/2. Le raccordement à l'installation de gaz doit se faire de manière à ne créer aucune tension en tout point de l'installation, ou au niveau de toute pièce de l'appareil.

Un couple de serrage excessif (supérieur à 18 Nm) peut endommager le branchement ou provoquer des fuites.

Raccordement par tube flexible

Le raccordement par tube flexible est applicable uniquement en cas d'utilisation de gaz en bouteille.

Il est impératif d'utiliser un tube flexible correspondant aux normes fixées par la réglementation locale. Si la table de cuisson est alimentée par du gaz en bouteille, vous devez impérativement utiliser un régulateur de pression (ou détendeur) correspondant aux normes imposées par la réglementation technique locale.

Les principales dispositions des normes techniques existantes prévoient que :

• le diamètre intérieur du tuyau doit être de 8 mm,
• pour fixer le tuyau, il est impératif d'utiliser un serrage standard,
• il est nécessaire de vérifier que le tuyau est bien ajusté aux deux extrémités,
• aucune partie du tuyau ne doit être en contact avec les éléments brûlants de la table,
• la longueur du tuyau ne doit pas excéder 1,5 m,
• aucune partie du tuyau ne doit être pliée ni rester sous tension, et le tuyau ne doit pas être tordu ou coincé,
• le tuyau doit être accessible sur toute sa longueur pour pouvoir en contrôler l'état,
• en cas de détection d'une fuite, le tuyau doit être remplacé sur toute sa longueur ; il est interdit de réparer un tuyau présentant une fuite.

Note :

Le raccordement d'une table de cuisson à une bouteille de gaz ou à une installation existante doit être effectué par un professionnel agréé, dans le respect de toutes les normes de sécurité.

Note :

Une fois la table raccordée à l'installation, il est impératif de vérifier l'étanchéité de tous les raccords en utilisant, par exemple, de l'eau savonneuse.

Il est interdit d'utiliser une flamme pour tester l'étanchéité !

Adaptation de la table de cuisson à une autre famille de gaz

Cette opération ne peut être réalisée que par un installateur agréé. Si le gaz d'alimentation de la table est différent de la famille de gaz prévue pour cet appareil dans sa version d'usine, c'est-à-dire 2E (G20) 20 mbar, il est impératif de remplacer les injecteurs et de procéder au réglage de la flamme.

Pour adapter la table à une autre famille de gaz, il est impératif de :

• changer les injecteurs (voir le tableau ci-après),
• régler la flamme en mode « économique »

Changement de l'injecteur du brûleur de la plaque de cuisson : dévissez l'injecteur

à l'aide d'une clé de diamètre 7 et remplacez-le par un injecteur adapté à la famille de gaz (voir le tableau de correspondance).

Emplacement de la vis de réglage de la flamme dans le robinet en fonction des types de robinets existants (valve de réglage).

Les brûleurs de la plaque de cuisson ne nécessitent pas de réglage de l'air primaire. Une flamme correcte se présente sous forme d'un cône bien dessiné, dont l'intérieur est de couleur bleu-vert. La présence d'une petite flamme

sifflante ou d'une flamme haute, jaune et fumante, dépourvue d'une forme claire de cône, signifie que la qualité du gaz est incorrecte ou que le brûleur est abîmé ou encrassé. Pour vérifier la flamme, il est impératif de chauffer le brûleur durant approximativement 10 minutes avec une flamme maximale, puis de tourner le bouton vers la flamme minimale. La flamme ne doit pas s'éteindre ni passer sur les injecteurs.

L'arrivée du gaz vers les brûleurs de la table de cuisson se fait et s'ajuste à l'aide des valves dotées du dispositif de coupure automatique du gaz (thermocouple). Le réglage des valves doit se faire avec le brûleur allumé, en position « flamme minimale », à l'aide d'un tournevis de réglage de 2,5 mm.

Rappel

Brûleur	Flamme	Modification : du gaz butane/propane au gaz naturel	Modification : du gaz naturel au gaz butane/propane
Table de cuisson	maximale	1. Changez l'injecteur selon le tableau des injecteurs.	1. Changez l'injecteur selon le tableau des injecteurs.
	minimale	2. Desserrez légèrement la vis de réglage et réglez la hauteur de la flamme.	2. Serrez légèrement la vis de réglage et vérifie la hauteur de la flamme.

Tableau de correspondance des injecteurs pour brûleurs

Modèle	Gaz	Brûleur	Puis. max. (kW)	Puis. min. (kW)	Injecteur (diam. mm)	Consommation (m3/h)
951069 - GGH 4 IC SIC BE	G20-25 (20/25 mbar)	Auxiliaire	1,00	0,35	0,72	0,095
		Semi-rapide	1,75	0,65	0,97	0,167
		Rapide	3,00	1,00	1,15	0,286
	G30-31 (28/30-37 mbar)	Auxiliaire	1,00	0,35	0,50	73 g/h
		Semi-rapide	1,75	0,65	0,65	127 g/h
		Rapide	3,00	1,00	0,85	218 g/h

951069-GGH4IC SIC BE

Classe de l'appareil	3
Gaz et pression pour lesquels l'appareil est réglé	G20/25 - 20/25 mbar G30/31 - 28-30/37 mbar
Pays de destination	Belgique
Catégorie de l'appareil	I2E I3+ II2E+3+
Type de l'appareil	- A

Installations intérieures au gaz naturel Installations intérieures au gaz propane / butane

Conseils d'utilisation de la table

Choisir la bonne batterie de cuisine

Vous devez impérativement vous assurer que le diamètre du fond de la casserole est toujours plus grand que la couronne du brûleur et que le récipient est couvert. Nous vous recommandons d'utiliser une casserole dont le fond possède un diamètre supérieur de 2,5 à 3 fois à celui des brûleurs, c'est-à-dire pour un brûleur :

• d'appoint (auxiliaire) - un récipient d'un diamètre de 90 à 150 mm,
• moyen - un récipient d'un diamètre de 160 à 220 mm,
• de grande taille - un récipient d'un diamètre de 200 à 240 mm. La hauteur de la casserole ne doit pas être supérieure à son diamètre.

Incorrect

Correct

Note :

Ne posez pas sur la table de cuisson des casseroles dépassant les bords de la table.

Mise en marche

1 - Assurez-vous que la zone de cuisson est propre et sèche. 2 - Ajustez la puissance de chauffe en tournant la manette de réglage.

Note : la puissance de chauffe peut être modifiée à tout moment en agissant sur les manettes.

Remarque importante : ne laissez jamais fonctionner un foyer sans ustensile de cuisson adapté posé dessus.

Remarque importante : ne laissez jamais des aliments cuire sans surveillance.

• Enfoncez la manette du brûleur sélectionné jusqu'à ce qu'une résistance s'allume, puis tournez-la vers la gauche, vers la position « flamme maximale ».
• L'allumage électronique dit « une main » permet d'allumer automatiquement le brûleur.

• Tenez la manette enfoncée jusqu'à ce que le brûleur s'allume.
• Une fois le brûleur allumé, relâchez le bouton et choisissez l'intensité de la flamme.

Note :

Cette table de cuisson est équipée d'un thermocouple sur les brûleurs. Le bouton doit être enfoncé en position « flamme maximale » pendant l'allumage durant environ 3 secondes pour que le dispositif se mette en marche. Si la flamme s'éteint, répétez cette action au bout de 3 secondes. Si la flamme ne s'allume pas au bout de 10 secondes, aérez la cuisine pendant environ 1 minute, puis répétez le processus d'allumage.

En cas de difficulté d'allumage suite à la modification de la famille du gaz et de sa composition, vous devez impérativement centrer correctement la couronne du brûleur par rapport à l'allumage électronique.

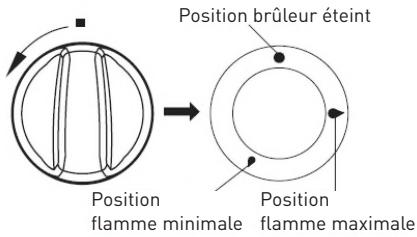

Choix de la flamme du brûleur

La flamme d'un brûleur correctement réglé est de couleur bleu ciel, ayant la forme d'un cône intérieur clairement défini. Le choix de la puissance de la flamme dépend de la position du bouton du brûleur :

• flamme maximale,
• flamme minimale [appelée « économique »],
• brûleur éteint [gaz coupé].

L'intensité de la flamme s'ajuste sans contraintes aux besoins de l'utilisateur.

Note :

Il est interdit de régler la flamme dans l'intervalle entre la position brûleur et la position flamme maximale.

Incorrect

Correct

Mise à l'arrêt

Pour arrêter la cuisson, tournez la manette jusqu'à la position brûleur éteint.

Principe de fonctionnement du dispositif de sécurité

Les brûleurs de cette table de cuisson sont équipés d'un dispositif d'extinction automatique du gaz en cas d'interruption accidentelle, appelé thermocouple.

Ce système permet la protection contre une fuite de gaz en cas d'extinction de la flamme. Pour rallumer le brûleur, une intervention manuelle est nécessaire ; remettez la manette en position au préalable et suivez les instructions de mise en marche figurant au début de ce paragraphe.

Guide de dépannage

Nous vous recommandons vivement de faire les vérifications suivantes sur votre appareil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez le résoudre vous-même.

Dans chaque situation d'urgence, vous devez :

- Fermer les manettes de la table de cuisson, - débrancher l'appareil de la source d'alimentation, - contacter le service après-vente.

Des petits dysfonctionnements peuvent être résolus par les utilisateurs à l'aide du tableau ci-après.

Avant de contacter le service client ou le service après-vente, consultez ce tableau :

Problèmes	Causes possibles	Solutions
Le brûleur ne s'allume pas.	Orifices de flâmme bouchés.	Fermez le robinet de gaz, fermez les manéttes des brûleurs, ârez la pièce, sortez le brûleur, nettoyez-le et purgeze les orifices de flâmme.
L'allumeur ne fonctionne pas.	- Interruption de l'alimentation électrique. - Interruption de l'alimentation de gaz. - Allumage électrique du gaz encrassé (graisse).	- Vérifiez le fusible dans le tableau électrique de la maison, rebranchez ou remplacez-le. - Ouvrez le robinet du gaz. - Nettoyez l'allumage électrique.
La flamme s'éteint lors de l'allumage.	La manette est libérée trop vite.	Tenez la manette enforcée plus longtemps en position « flamme maximale ».
Le système électrique ne fonctionne pas.	I n t e r r u p t i o n d e l'alimentation électrique.	Vérifiez le fusible dans le tableau électrique de la maison, rebranchez ou remplacez-le.

Cette table de cuisson appartient à la catégorie II 2E + 3+ , produit de catégorie 2 destiné au marché français et au marché belge (FR / BE) - . Normes d'installation belges : NBN D 51-003 et NBN D 51-006

Modèle (Type)	951069 - GGH 4 IC SIC BE (PFL640SGB-E)
Alimentation	220 V - 240 V / 50 Hz - 60 Hz
Dimensions (L x P x H) (mm)	600 x 550 x 110
Dimensions d'encastrement (L x P) (mm)	550 x 470
Poids net (kg)	10,5
Puisance maximale (W)	8 300
Type d'allumage	Électronique « une main », puissance d'allumage 0,6 W

Nettoyage et entretien

Avant de commencer le nettoyage, assurez-vous que la table de cuisson est éteinte. Si possible, il est conseillé de débrancher la table de cuisson avant de procéder au nettoyage.

Pour conserver l'éclat du verre ou de l'inox, un nettoyage régulier est recommandé. - Nettoyez les liquides renversés et autres types d'aliments incrustés à l'aide d'une éponge humidifiée à l'eau chaude. - Les poussières ou les particules de nourriture peuvent être enlevées avec un chiffon humidifié à l'eau chaude. - Si vous utilisez un détergent, veuillez vous assurer qu'il est adapté au verre ou à l'inox et qu'il n'est pas abrasif ou

sous forme de poudre. Les produits nettoyants abrasifs ou les poudres à récurer peuvent endommager la surface de la table.

• Toutes les traces de détergent doivent être éliminées avec un chiffon humide.
• En cas d'utilisation de détergent, référez-vous aux conseils d'utilisation figurant sur l'emballage du produit.
• Les poussières, les graisses et les résidus liquides d'aliments ayant débordé doivent être nettoyés dès que possible.
• S'ils ont le temps de durcir, ils seront plus difficiles à enlever.
• Ne posez pas sur la table d'objets qui risquent de fondre (plastique, feuilles d'aluminium, sucre, sirops sucrés, etc.).
• Évitez d'utiliser un couteau ou tout autre ustensile tranchant, car il pourrait endommager la surface.
• N'utilisez pas de laine d'acier ou d'éponge abrasive qui risquerait de rayer la surface de façon permanente.
• N'utilisez pas d'appareil de nettoyage à vapeur.

Foyers, grille de la table de cuisson, parties métalliques ou en verre.

Enlevez les brûleurs et la grille encrassés et lavez-les à l'eau chaude avec un produit nettoyant et dégraissant.

Séchez-les soigneusement. Une fois la grille enlevée, lavez soigneusement la plaque de cuisson, puis séchez-la

avec un torchon sec et doux.

Vous devez faire particulièrement attention à la propreté des orifices de l'anneau du brûleur (voir le schéma ci-dessous). Nettoyez les ouvertures des injecteurs à l'aide d'un fil fin en cuivre. N'utilisez pas de fil en acier, n'alésez pas les trous.

Note :

Tous les éléments du brûleur doivent rester secs en permanence. La présence de particules d'eau peut diminuer le débit de gaz et provoquer une mauvaise combustion.

Vous devez vous assurer que toutes les pièces du brûleur ont été bien repositionnées après nettoyage.

Une mauvaise position du chapeau de brûleur peut causer des dommages irréversibles au brûleur.

Correct

Incorrect

Pour nettoyer les surfaces en émail, utilisez des produits non agressifs. N'utilisez pas de produits nettoyants fortement abrasifs, tels que des poudres à récurer contenant des agents abrasifs, des pâtes abrasives, des pierres abrasives, des pierres ponces, des éponges en acier, etc. Avant toute première utilisation, lavez la table de cuisson en acier inoxydable ou en verre. Vous devez

Enlever soigneusement les restes de colle ou de film plastique enveloppant les

supports, et, le cas échéant, les restes de bande adhésive utilisée pour emballer l'appareil.

L'appareil doit être nettoyé après chaque utilisation. Vous devez impérativement éviter un fort encrassement de la table de cuisson et, en particulier, éviter de brûler les liquides ayant débordé.

Réparations

• En cas de panne, la réparation de cet appareil doit IMPÉRATIVEMENT être confiée à un réparateur professionnel.

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appareil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

• sur présentation du ticket de caisse.

CONDITIONS DE GARANTIE
